ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные взрывозащищенные Сапфир-22-Вн предназначены для непрерывного преобразования значения измеряемого параметра: давления абсолютного, избыточного, гидростатического, разрежения, разности давлений в унифицированный токовый сигнал в системах автоматического контроля, регулирования и управления технологическими процессами.

Принцип действия преобразователей основан на тензорезистивном эффекте.

Преобразователи состоят из измерительных блоков и электронных устройств. Преобразователи различных параметров имеют унифицированные электронные устройства и отличаются лишь конструкцией измерительных блоков. Измеряемый параметр подается в камеру измерительного блока и линейно преобразуется в деформацию чувствительного элемента и вызванное этой деформацией изменение электрического сопротивления тензорезисторов тензопреобразователя, размещенного в измерительном блоке. Изменение сопротивления тензорезисторов, пропорциональное изменению измеряемого параметра, преобразуется аналоговым электронным устройством преобразователя в унифицированный токовый сигнал.

В преобразователях избыточного давления, разрежения, давления-разрежения, полость измерительного блока сообщена с атмосферой. В преобразователях абсолютного давления полость измерительного блока вакууммирована и герметизирована. В преобразователях разности давлений тензопреобразователь размещен в замкнутой полости, заполненной кремний-органической жидкостью, и отделен от измеряемой среды металлическими гофрированными мембранами.

Электронное устройство размещено внутри взрывонепроницаемого корпуса и состоит из следующих основных узлов и элементов: преобразователя напряжения в ток, элементов схемы температурной компенсации элементов перенастройки характеристики, корректора нуля, корректора диапазона.

Преобразователи имеют следующие исполнения: общепромышленное, взрывозащищенное, кислородное и поставляемые на объекты использования атомной энергии (ОИАЭ).

Преобразователи взрывозащищенные с видом взрывозащиты «1ExdIIBT5/H₂» имеют обозначение Сапфир-22-Вн-Вн; с видом взрывозащиты «0ЕхiаПCT4Х», имеют обозначение Сапфир-22-Вн-Ех,

Преобразователи, поставляемые на объекты использования атомной энергии (ОИАЭ) могут быть и во взрывозащищенном исполнении (Сапфир-22-Вн-Вн-АС, Сапфир-22-Вн-Вн-А, Сапфир-22-Вн-Ех-АС, Сапфир-22-Вн-Ех-А).

Преобразователи для измерения давления кислорода Сапфир-22-Вн-ДД-К имеют исполнения - невзрывозащищенное или с взрывозащитой вида «0ЕхiаПCT4Х» (Сапфир-22-Вн-ДД-Ех-К).

Преобразователи, поставляемые на ОИАЭ, соответствуют:

• - по ОТТ 08 042 462: группе размещения 3; группе безопасности 2; группам назначения I, 2, 4, 5, 6 (с классами безопасности 2, 3, 4 по НП-001-15);

• - по СТО 1.1.1.07.001.0675-2017: группам условий эксплуатации 1.3, 1.4, 2.1-2.3; группе безотказности «2»; квалификационным категориям R3, R4;

• - группе Б по способу монтажа в соответствии с ГОСТ 29075-91;

- категории сейсмостойкости 1 в соответствии с НП-031;

- категории качества К2, КЗ, К4 в соответствии с НП-026.

- группе IV по устойчивости к электромагнитным помехам, критерий качества функционирования при испытаниях на помехоустойчивость А по ГОСТ 32137-2013.

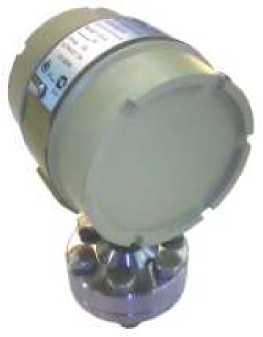

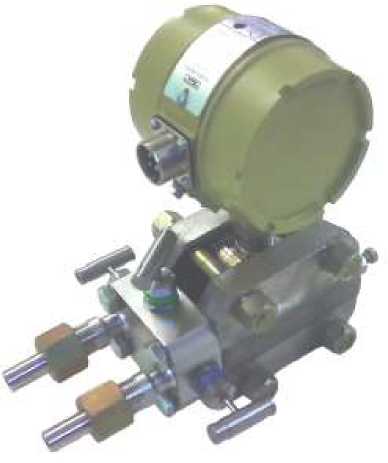

Рисунок 1 - Общий вид преобразователей измерительных взрывозащищенных Сапфир-22-Вн

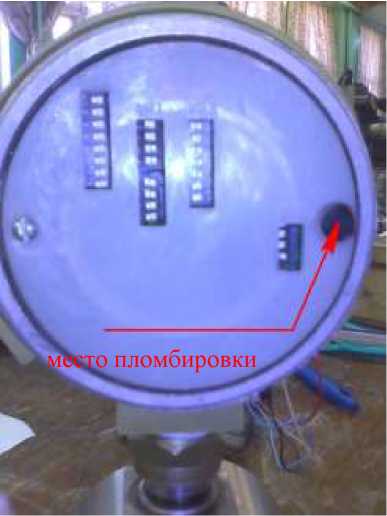

Рисунок 2 - Схема пломбирования

Программное обеспечение отсутствует.

Таблица 1 - Основные метрологические и технические характеристики

Окончание таблицы 1

наносится на табличку приборов методом химпечати, на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений Комплект поставки приборов в соответствии с таблицей 2.

Таблица 2 - Комплектность преобразователей

осуществляется по документу МИ 1997-89 «ГСИ. Преобразователи давления измерительные. Методика поверки».

Основные средства поверки:

- манометры грузопоршневые МП (регистрационный номер в Федеральном информационном фонде 52189-16);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1-10 в ст. минус 8 до 1-10 в ст. 3 Па

ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 440 в ст. 4 Па

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1-10⁶ Па

ГОСТ 30852.0-2002 Электрооборудование взрывозащищенное. Часть 0. Общие требования

ГОСТ 30852.1-2002 Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка»

ГОСТ 30852.10-2002 Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия

ГОСТ 32137-2013 Совместимость технических средств электромагнитная. Технические средства для атомных станций. Требования и методы испытаний

СТО 1.1.1.07.001.0675-2017 Атомные станции. Аппаратура, приборы, средства систем контроля и управления. Общие технические требования

ОТТ 08 042 462 Приборы и средства автоматизации для атомных станций. Общие технические требования

МИ 1997-89 ГСИ. Преобразователи давления измерительные. Методика поверки

ТУ 25-02.100431-2007 Преобразователи измерительные взрывозащищенные Сапфир-22-Вн. Технические условия

Акционерное Общество «Теплоконтроль» (АО «Теплоконтроль») ИНН 1659041868.

Юридический адрес: 420054, г. Казань, ул. В.Кулагина, д.1

Телефон: (843) 278-32-32

ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ГЦИ СИ ФГУП «ВНИИР»)

Юридический адрес: 420088 г. Казань, ул.2-я Азинская, 7А

Телефон: (843) 272-70-62

Факс: (843) 272-00-32

E-mail: vniirpr@bk.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № 30006-09 от 16.12.2009 г.

В части вносимых изменений

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
