Приложение А

(обязательное)

Государственная поверочная схема для средств измерений объемного и массового расходов газа

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «11» мая 2022 г. № 1133

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ОБЪЕМНОГО И МАССОВОГО РАСХОДОВ ГАЗА

Москва 2022 г.

Государственная поверочная схема для средств измерений объемного и массового расходов газа (далее - ГПС) устанавливает порядок передачи единиц объемного и массового расходов газа - кубического метра в час (м³/ч) и килограмма в час (кг/ч) от государственного первичного эталона при помощи рабочих эталонов, а также эталонов и средств измерений, заимствованных из других государственных поверочных схем, средствам измерений с указанием погрешностей и основных методов передачи единиц величин.

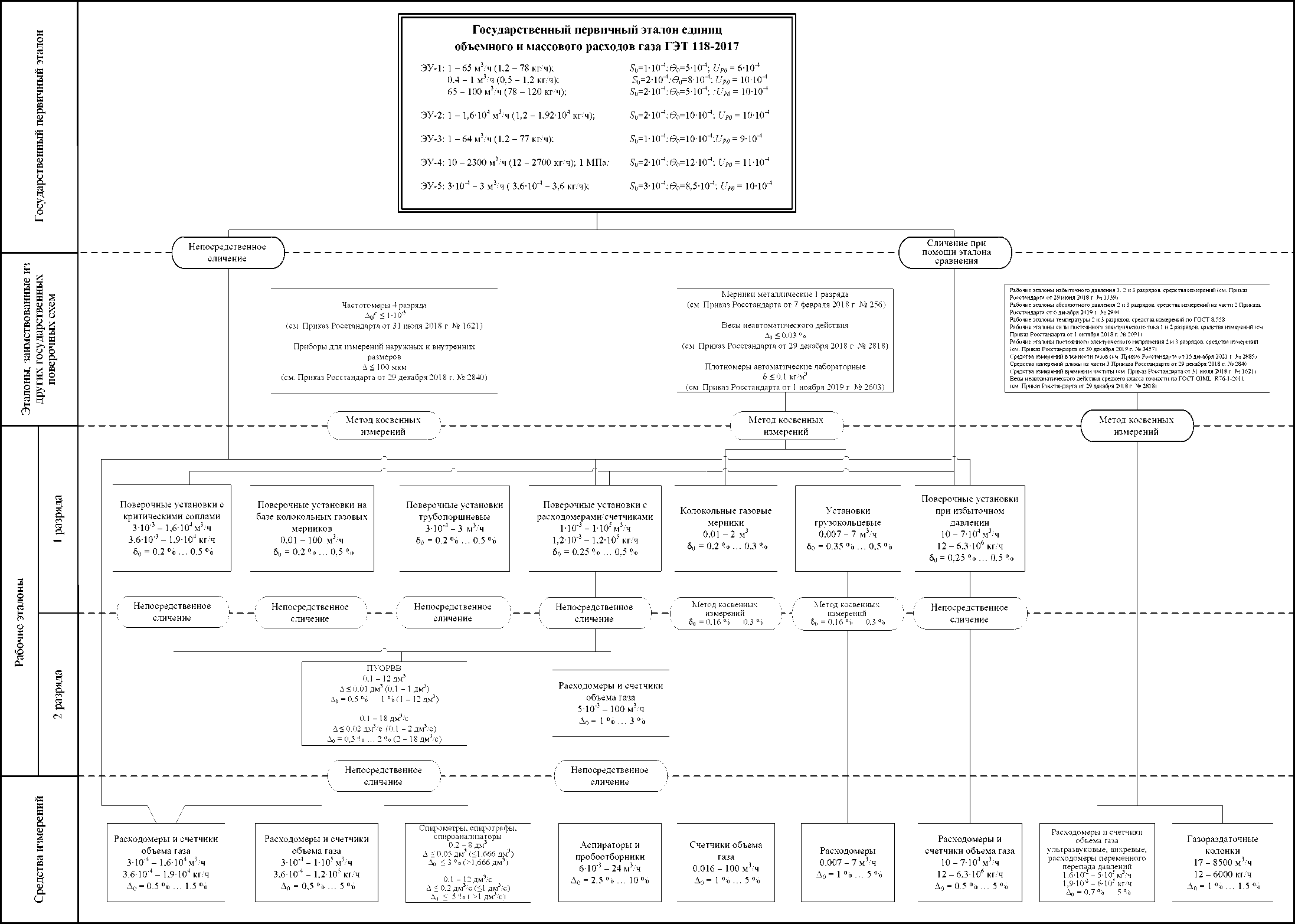

Графическая часть ГПС представлена в приложении А.

В настоящей ГПС использованы нормативные ссылки на следующие документы:

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 29 июня 2018 г. № 1339 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А»

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от V10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10"¹ - V10⁷ Па»

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 30 декабря 2019 г. № 3457 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 15 декабря 2021 г. № 2885 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»

ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры

ГОСТ 15528-86 Средства измерений расхода, объема или массы протекающих жидкости и газа. Термины и определения

ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

РМГ 29-2013 Государственная система обеспечения единства измерений. Метрология. Основные термины и определения

Примечание — При пользовании настоящей ГПС целесообразно проверить действие ссылочных документов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный документ заменен (изменен), то при пользовании настоящей ГПС следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

• 3.1 В настоящей ГПС применены термины по ГОСТ 15528 и РМГ 29, а также следующий термин с соответствующим определением:

  • 3.1.1 поверка имитационным методом: Совокупность операций, выполняемых в целях подтверждения соответствия средств измерений метрологическим требованиям, при которых не проводится непосредственное сличение средства измерений с эталоном единицы величины.

• 3.2 В настоящей ГПС приведены следующие сокращения:

ЭУ - эталонная установка;

СКО - среднее квадратическое отклонение;

ПУОРВВ - поверочная установка для средств измерений объема вдыхаемого (выдыхаемого) воздуха, объемного расхода воздуха при дыхании.

• 4.1 Государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2017 предназначен для воспроизведения и хранения единиц объемного и массового расходов газа, а также передачи указанных единиц при помощи рабочих эталонов средствам измерений в целях обеспечения единства измерений объемного и массового расходов газа.

4.2. Государственный первичный эталон состоит из комплекса ЭУ:

ЭУ-1 - эталонного колокольного газового мерника для воспроизведения единиц объемного и массового расходов газа при атмосферном давлении в диапазоне от 0,4 до 100 м³/ч (от 0,5 до 120 кг/ч);

ЭУ-2 - эталонной установки с набором эталонных критических сопел для воспроизведения единиц объемного и массового расходов газа при атмосферном давлении в диапазоне от 1 до 1,6-10⁴ м³/ч (от 1,2 до 1,92-10⁴ кг/ч);

ЭУ-3 - эталонной установки с набором эталонных критических сопел для воспроизведения единиц объемного и массового расходов газа при атмосферном давлении в диапазоне от 1 до 64 м³/ч (от 1,2 до 77 кг/ч);

ЭУ-4 - эталонной установки с набором эталонных критических сопел для воспроизведения единиц объемного и массового расходов газа при избыточном давлении до 1 МПа в диапазоне от 10 до 2300 м³/ч (от 12 до 2700 кг/ч);

ЭУ-5 - эталонной установки трубопоршневого типа для воспроизведения единиц объемного и массового расходов газа при атмосферном давлении в диапазоне от 340^-4 до 3 м³/ч (от 3,6-Ю"⁴ до 3,6 кг/ч).

• 4.3 В состав ГЭТ 118-2017 входят комплекты эталонов сравнения: критические сопла, расходомеры и счетчики газа в диапазоне от 0,01 до 6500 м³/ч.

• 4.4 В качестве измеряемой среды используют воздух из помещений, в которых эксплуатируют эталон, при температуре от 15 до 25 °C и относительной влажности от 15 до 80 %..

• 4.5 Государственный первичный эталон обеспечивает воспроизведение единиц объемного и массового расходов газа с СКО результата измерений в относительной форме So, не превышающим:

V10^-4 (в диапазоне от 1 до 65 м³/ч) и 2J0⁴ (в диапазонах от 0,4 до 1 м³/ч и от 65 до 100 м³/ч) для ЭУ-1 при 11 независимых измерениях;

240^-4 для ЭУ-2 при 11 независимых измерениях;

V10^-4 для ЭУ-3 при 11 независимых измерениях;

240^-4 для ЭУ-4 при 11 независимых измерениях;

340^-4 для ЭУ-5 при 11 независимых измерениях.

Неисключенная систематическая погрешность в относительной форме 0_о не превышает:

540^-4 (в диапазоне от 1 до 100 м³/ч) и 840^-4 (в диапазоне от 0,4 до 1 м³/ч) для ЭУ-1;

10-10-⁴ для ЭУ-2;

10-10-⁴ для ЭУ-3;

1240^-4 для ЭУ-4;

8,540^-4 для ЭУ-5.

Расширенная неопределенность измерений при воспроизведении единиц объемного и массового расходов газа в относительной форме:

640^-4 (в диапазоне от 1 до 65 м³/ч) и 1040^-4 (в диапазонах от 0,4 до 1 м³/ч и от 65 до 100 м³/ч) для ЭУ-1 при коэффициенте охвата к = 2;

10^ 10^-4 для ЭУ-2 при коэффициенте охвата к = 2;

940^-4 для ЭУ-3 при коэффициенте охвата к = 2;

11 •IO^-4 для ЭУ-4 при коэффициенте охвата к = 2;

1040^-4 для ЭУ-5 при коэффициенте охвата к = 2.

• 4.6 Государственный первичный эталон применяют для передачи единиц объемного и массового расходов газа:

рабочим эталонам 1 разряда методом непосредственного сличения или сличением с помощью эталона сравнения;

средствам измерений - расходомерам и счетчикам с пределами допускаемой относительной погрешности Д_о от ±0,5 % до ±1,5 % методом непосредственного сличения.

• 4.7 В качестве эталонов сравнения используют критические сопла, расходомеры или счетчики газа с СКО результата измерений, не превышающим 1/10 доверительных границ относительной погрешности рабочего эталона.

• 5.1 В качестве эталонов, заимствованных из других государственных поверочных схем, при передаче единиц объема и объемного расхода газа ПУОРВВ применяют частотомеры 4 разряда c пределами допускаемой относительной погрешности по частоте До/ не более ±V10^-5 в соответствии с Приказом Росстандарта от 31 июля 2018 г. № 1621.

В качестве средств измерений, заимствованных из других государственных поверочных схем, при передаче единиц объема и объемного расхода газа ПУОРВВ применяют приборы для измерений наружных и внутренних размеров c пределами допускаемой абсолютной погрешности Д не более ±100 мкм из части 3 Приказа Росстандарта от 29 декабря 2018 г. № 2840.

• 5.2 В качестве эталонов, заимствованных из других государственных поверочных схем, при передаче единиц объема и объемного расхода газа колокольным газовых мерникам и установкам грузокольцевым применяют:

мерники металлические 1 разряда из части 3 Приказа Росстандарта от 7 февраля 2018 г. № 256;

плотномеры автоматические лабораторные с доверительными границами погрешности измерений 5 при доверительной вероятности 0,95 не более ±0,1 кг/м³ в соответствии с Приказом Росстандарта от 1 ноября 2019 г. № 2603.

В качестве средств измерений, заимствованных из других государственных поверочных схем, при передаче единиц объема и объемного расхода газа колокольным газовых мерникам и установкам грузокольцевым применяют весы неавтоматического действия c пределами допускаемой относительной погрешности Д₀ не более ±0,03 % в соответствии с Приказом Росстандарта от 29 декабря 2018 г. № 2818.

• 5.3 В качестве эталонов, заимствованных из других государственных поверочных схем, при передаче единиц объемного и массового расходов газа расходомерам и счетчикам объема газа ультразвуковым и вихревым, расходомерам переменного перепада давлений, в том числе при поверке имитационным методом, применяют:

рабочие эталоны избыточного давления 1, 2 и 3 разрядов в соответствии с Приказом Росстандарта от 29 июня 2018 г. № 1339;

рабочие эталоны абсолютного давления 2 и 3 разрядов из части 2 Приказа Росстандарта от 6 декабря 2019 г. № 2900;

рабочие эталоны температуры 2 и 3 разрядов по ГОСТ 8.558;

рабочие эталоны силы постоянного электрического тока 1 и 2 разрядов в соответствии с Приказом Росстандарта от 1 октября 2018 г. № 2091;

рабочие эталоны постоянного электрического напряжения 2 и 3 разрядов в соответствии с Приказом Росстандарта от 30 декабря 2019 г. № 3457.

В качестве средств измерений, заимствованных из других государственных поверочных схем, при передаче единиц объемного и массового расходов газа расходомерам и счетчикам объема газа ультразвуковым и вихревым, расходомерам переменного перепада давлений, в том числе при поверке имитационным методом, применяют средства измерений в соответствии с Приказом Росстандарта от 29 июня 2018 г. № 1339, частью 2 Приказа Росстандарта от 6 декабря 2019 г. № 2900, Приказом Росстандарта от 1 октября 2018 г. № 2091, Приказом Росстандарта от 30 декабря 2019 г. № 3457, частью 3 Приказа Росстандарта от 29 декабря 2018 г. № 2840, Приказом Росстандарта от 31 июля 2018 г. № 1621, Приказом Росстандарта от 15 декабря 2021 г. № 2885, ГОСТ 8.558.

• 5.4  В качестве средств измерений, заимствованных из других государственных поверочных схем, при передаче единиц объемного и массового расходов газа газораздаточным колонкам компримированного (сжатого) природного газа применяют весы неавтоматического действия среднего класса точности по ГОСТ OIML R76-1-2011 в соответствии с Приказом Росстандарта от 29 декабря 2018 г. № 2818.

• 5.5  Эталоны и средства измерений, заимствованные из других государственных поверочных схем, применяют для передачи единиц объемного и массового расходов газа рабочим эталонам 1 разряда - колокольным газовым мерникам и установкам грузокольцевым, рабочим эталонам 2 разряда -ПУОРВВ и расходомерам и счетчикам газа, а также средствам измерений методом косвенных измерений.

• 6.1 Рабочие эталоны 1 разряда

  • 6.1.1 В качестве рабочих эталонов 1 разряда применяют:

поверочные установки с критическими соплами в диапазоне измерений от 340^-3 до 1,6-10⁴ м³/ч (от 3,6Ч0 ³ до 1,9-10⁴ кг/ч);

поверочные установки с расходомерами/счетчиками в диапазоне измерений от V10^-3 до 140⁵ м³/ч (от 1,2 • 10^-3 до 1,2-10⁵ кг/ч);

поверочные установки на базе колокольных газовых мерников в диапазоне измерений от 0,01 до 100 м³/ч;

поверочные установки трубопоршневые в диапазоне измерений от 340^-4 до 3 м³/ч;

колокольные газовые мерники в диапазоне измерений от 0,01 до 2 м³;

поверочные установки при избыточном давлении измеряемой среды с расходомерами/счетчиками в диапазоне измерений от 10 до 7J0⁴ м³/ч (от 12 до 6Д10⁶ кг/ч);

установки грузокольцевые в диапазоне измерений от 0,007 до 7 м³/ч.

• 6.1.2 Доверительные границы относительной погрешности 5_о рабочих эталонов 1 разряда составляют от ±0,2 до ±0,5 % при доверительной вероятности 0,95.

• 6.1.3 Рабочие эталоны 1 разряда применяют для передачи единиц объемного и массового расходов газа рабочим эталонам 2 разряда и средствам измерений методом непосредственного сличения и методом косвенных измерений.

• 6.1.4 При передаче единицы объема газа от колокольных газовых мерников и единицы объемного расхода газа от установок грузокольцевых методом косвенных измерений применяют:

средства измерений температуры по ГОСТ 8.558 с пределами допускаемой абсолютной погрешности Д от ±0,1 до ±0,2 °С;

средства измерений абсолютного давления из части 2 Приказа Росстандарта от 6 декабря 2019 г. № 2900 с пределами допускаемой абсолютной погрешности Д от ±100 до ±200 Па;

средства измерений избыточного давления в соответствии с Приказом Росстандарта от 29 июня 2018 г. № 1339 с классами точности 0,1 и 0,15.

Доверительные границы относительной погрешности 5_о метода косвенных измерений составляют от ±0,16 до ±0,3 % при доверительной вероятности 0,95.

• 6.1.5 Соотношение доверительных границ относительной погрешности рабочих эталонов 1 разряда (кроме поверочных установок при избыточном давлении) и пределов допускаемой относительной погрешности рабочих эталонов 2 разряда и средств измерений должно быть не более 1/2,5.

• 6.1.6 Соотношение доверительных границ относительной погрешности поверочных установок при избыточном давлении и пределов допускаемой относительной погрешности средств измерений должно быть не более 1/2.

• 6.2 Рабочие эталоны 2 разряда

6.2.1 В качестве рабочих эталонов 2 разряда применяют ПУОРВВ в диапазонах измерений объема воздуха от 0,1 до 12 дм³ (л) и объемного расхода от 0,1 до 18 дм³/с (л/с), расходомеры и счетчики объема газа в диапазоне измерений от 540^-3 до 100 м³/ч.

• 6.2.2 Пределы допускаемой погрешности ПУОРВВ составляют:

абсолютной Д не более ±0,01 дм³ (л) в диапазоне измерений объема от 0,1 до 1 дм³ (л);

относительной До от ±0,5 до ±1 % в диапазоне измерений объема от 1 до 12 дм³ (л);

абсолютной Д не более ±0,02 дм³/с (л/с) в диапазоне измерений объемного расхода от 0,1 до 2 дм³/с (л/с);

относительной До от ±0,5 до ±2 % в диапазоне измерений объемного расхода от 2 до 18 дм³/с (л/с).

Пределы допускаемой относительной погрешности До расходомеров и счетчиков объема газа составляют от ±1 до ±3 %.

• 6.2.3 Рабочие эталоны 2 разряда применяют для передачи единицы объемного расхода газа средствам измерений методом непосредственного сличения.

• 6.2.4 Соотношение пределов допускаемой относительной погрешности рабочих эталонов 2 разряда и пределов допускаемой относительной погрешности средств измерений должно быть не более 1/2,5.

В качестве средств измерений применяют:

расходомеры и счетчики объема газа в диапазоне от 3J0⁴ до V10⁵ м³/ч (от 3,6-Ю^-4 до 1_э2-10⁵ кг/ч) с пределами допускаемой относительной погрешности Д0 от ±0,5 до ±5 %;

спирометры, спирографы и спироанализаторы в диапазонах измерений объема воздуха от 0,2 до 8 дм³ (л) и объемного расхода от 0,1 до 12 дм³/с (л/с). Пределы допускаемой абсолютной погрешности Д не более ± 0,05 дм³ (л) в диапазоне измерений объема от 0,2 до 1,666 дм³ (л) включительно. Пределы допускаемой относительной погрешности Д0 не более ±3 % в диапазоне измерений объема от 1,666 до 8 дм³ (л). Пределы допускаемой абсолютной погрешности       Д       не       более       ±0,2       дм³/с       (л/с)

в диапазоне измерений объемного расхода от 0,1 до 1 дм³/с (л/с) включительно. Пределы допускаемой относительной погрешности Д0 не более ±5 % в диапазоне измерений объема от 1 до 12 дм³/с (л/с);

аспираторы и пробоотборники в диапазоне от 6^10 ³ до 24 м³/ч с пределами допускаемой относительной погрешности Д0 от ±2,5 до ±10 %;

расходомеры и счетчики объема газа ультразвуковые, вихревые, расходомеры переменного перепада давлений в диапазоне от 1,6^10 ² до 540⁵ м³/ч (от 1,9-10^-2 до 640⁵ кг/ч) с пределами допускаемой относительной погрешности Д₀ от ±0,7 до ±5 %;

газораздаточные колонки компримированного (сжатого) природного газа в диапазоне от 17 до 8500 м³/ч (от 12 до 6000 кг/ч) с пределами допускаемой относительной погрешности Д0 от ±1 до ±1,5 %.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

11 мая 2022 г.

Москва

Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, установленными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, а также принимая во внимание раздел IV протокола научно-технической комиссии по метрологии и измерительной технике Федерального агентства по техническому регулированию и метрологии от 23 декабря 2019 г. № 04-30-пр, приказываю:

• 1.  Утвердить прилагаемую Г осударственную поверочную схему для средств измерений объемного и массового расходов газа (далее по тексту -ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного эталона единиц объемного и массового расходов газа (ГЭТ 118-2017), эталонов и средств измерений объемного и массового расходов газа и вводится в действие с 15 мая 2022 г.;

эталоны, аттестованные на соответствие требований государственной поверочной схемы для средств измерений объемного и массового расходов газа, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2825 (далее - Приказ № 2825), или локальным поверочным схемам, применяются до даты окончания

срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие требований Приказа № 2825, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие требований Приказа № 2825, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по Приказу № 2825 или локальным поверочным схемам, или для эталонов, не требующих переутверждения по ГПС, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений после даты окончания срока действия свидетельства об аттестации.

• 3. ФГУП «ВНИИМ им. Д.И.Менделеева» направить сведения о ГПС в ФГУП «ВНИИФТРИ» для их внесения в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Управлению метрологии, государственного контроля и надзора обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно - телекоммуникационной сети «Интернет».

• 5.  Признать утратившим силу приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа» с момента введения в действие ГПС.

• 6.  Контроль за исполнением настоящего приказа возложить на заместителя Руководителя Федерального агентства по техническому регулированию и метрологии Е.Р.Лазаренко.
