УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» августа 2021 г. № 1656

Лист № 1

Регистрационный № 67374-17 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчетчики ВИС.Т3

Назначение средства измерений

Теплосчетчики ВИС.Т3 (далее - теплосчетчики), предназначены для измерения и коммерческого учета тепловой энергии (количества теплоты), параметров и расхода теплоносителя в системах тепло-водо-хладоснабжения, дозирования жидких сред и кондиционирования воздуха.

Теплосчетчики обеспечивают измерение, вычисление, индикацию и архивирование следующих параметров:

• - среднечасовое и суммарное значение отпущенной (полученной) тепловой энергии по каждому источнику (потребителю) с учетом направления движения теплоносителя (при использовании электромагнитных преобразователей расхода);

• - текущие и среднечасовые значения объемного (массового) расхода, температуры и давления теплоносителя по каждому трубопроводу, температуры наружного воздуха;

• - суммарные объемы (массы) теплоносителя, протекшие в каждом трубопроводе по каждому направлению раздельно за все время работы (при использовании электромагнитных преобразователей расхода);

• - время наработки и простоя узла учета за каждый астрономический час и за все время работы;

• - текущее астрономическое время и дату;

• - информацию о возникших в процессе работы нештатных ситуациях.

Описание средства измерений

Принцип работы теплосчетчика основан на измерении расхода, температуры и давления теплоносителя в прямом и обратном трубопроводах систем теплоснабжения и последующем определении тепловой энергии, объема и других параметров теплоносителя путем обработки измерений тепловычислителем.

Теплосчетчики (Рисунок 1) имеют два исполнения (ВС, ТС) и состоят из отдельных функциональных блоков - электронного блока, первичных полнопроходных электромагнитных преобразователей расхода, первичных погружных электромагнитных преобразователей скорости, средств измерений, внесенных в Федеральный информационный фонд по обеспечению единства измерений, согласно таблицам 1, 2, 3, а также вспомогательного оборудования (принтера, модема, адаптера переноса данных и пр.).

Электронный блок непрерывно контролирует исправность первичных преобразователей расхода (скорости), температуры и давления и линий связи с ними. Данные диагностики выводятся на индикатор. Электронный блок может иметь моноблочное или раздельное с первичным преобразователем расхода исполнение. По заказу потребителей может поддерживать цифровые интерфейсы RS-232, RS-485, Ethernet, M-BUS, OPC-сервер, HART, GSM, USB и иметь токовый и/или частотный импульсный выходной сигнал (сигналы), пропорциональный объемному расходу (расходам). Электронный блок может иметь дополнительно интерфейс типа Centronics для подключения принтера или двухпроводную

линию связи с гальванической развязкой на оптронах для объединения теплосчетчиков в локальную сеть. В зависимости от заказа электронный блок поставляется в металлическом или пластиковом корпусе.

Таблица 1 - Типы применяемых счетчиков

Таблица 2 - Типы применяемых преобразователей давления

Таблица 3 - Типы применяемых термопреобразователей сопротивления

Емкость архива теплосчетчика не менее: часового - 60 суток; суточного - 6 месяцев,

месячного (итоговые значения) - 3 года. Регистрация внештатных ситуаций осуществляется в архиве измерительной информации. Сохранность информации при выключенном питании не менее 10 лет.

Условное обозначение теплосчетчиков ВИС.Т3

ВИС.Т3 ХХ - хх- хх- хх - хх - хх- хх- хх - х - х - х - х - х - х - х - х - х...х х-хх хх

1     2   3 4   5    6   7    8 9    10 11 12 13 14 15 16 17    18    19

• 1. Исполнение: ТС - теплосчетчик; ВС - расходомер-счетчик

• 2. Количество каналов измерения расхода электромагнитными преобразователями

погружного типа (0 - 16)

• 3. Количество каналов измерения расхода электромагнитными преобразователями

полнопроходного типа (0 - 16)

• 4. Количество каналов измерения расхода вихревого типа (0 - 16)

• 5. Количество каналов измерения расхода тахометрического типа (0 - 16)

• 6. Количество каналов измерения давления (0 - 16)

• 7. Количество каналов измерения температуры (0 - 16)

• 8. Количество тепловых систем или виртуальных приборов (0 -16)

• 9. Наличие интерфейса RS485: 0 - нет; 1 - есть

• 10. Наличие сменного модуля интерфейса: 0 - нет; 1 - есть

• 11. Тип корпуса электронного блока: 0 - металлический; 1 - пластиковый; 2 - металлический (скрытая панель управления)

• 12. Степень защиты корпуса электронного блока: 0 - IP40; 1 - IP54; 2 - IP65; 3 - IP68

• 13. Степень защиты корпуса первичного преобразователя:

0 - IP65; 1 - IP66; 2 - IP67; 3 - IP68

• 14. Наличие ЖК индикации: 0 - нет; 1 - есть.

• 15. Максимальная температура рабочей среды: 0 - +150 °С; 1 - +200 °С

• 16. Средний срок службы (средняя наработка на отказ), не менее: 0 - 12 лет (100000 ч);

1 - 15 лет (120000 ч); 2 - 25 лет (180000 ч)

• 17. АС - абразивостойкое исполнение первичных преобразователей расхода

Д - приборы с переключением диапазонов измерения расхода

Е - наличие Ethernet

Е1 - наличие встроенного телефонного модема

Е2 - наличие GSM-модема

И - приборы с электронным блоком в раздельном исполнении

К - приборы с дублированием каналов измерения

М - приборы с электронными блоками, установленными на первичных преобразователях расхода

Н - приборы для рабочих сред с электропроводностью ниже 5-10^-4 См/м

Н1 - приборы для рабочих сред с повышенным осадкосодержанием

П - приборы погружного типа с 3-мя преобразователями скорости

П2 - приборы погружного типа с 2-мя преобразователями скорости

Р(2) - работа в системах с изменением направления потока (номер трубопровода, по умолчанию - все каналы)

C - расширенный диапазон эксплуатационных характеристик электронного блока

(от минус 50 до плюс 55 °С) со стабилизацией температуры внутри корпуса электронного блока

Т - наличие токового выходного сигнала о значении расхода

У - наличие USB - интерфейса

Х - наличие HART (только для модификации ВС)

Ч - наличие частотного выходного сигнала о значении расхода

• 18. Диапазон выходных токов (при наличии токового выхода): 0 - 5 мА; 0 - 20 мА; 4 - 20 мА

• 19. Питание: ~220 В; =12 В; =24 В

Общий вид средства измерений представлен на рисунке 1. Схемы пломбирования от несанкционированного доступа с обозначением мест нанесения знака поверки и паспортных табличек (этикеток) с идентифицирующими изделия обозначениями, расположенных на боковой поверхности корпуса электронного блока и клеммной коробки первичного преобразователя, представлены на рисунках 2 и 3.

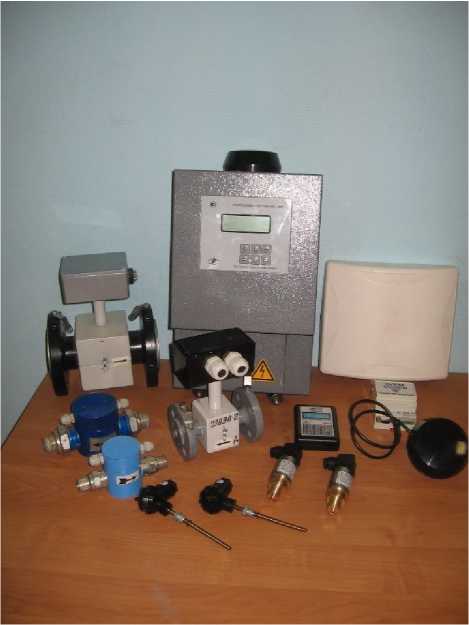

Внешний вид теплосчетчика с электромагнитными преобразователями

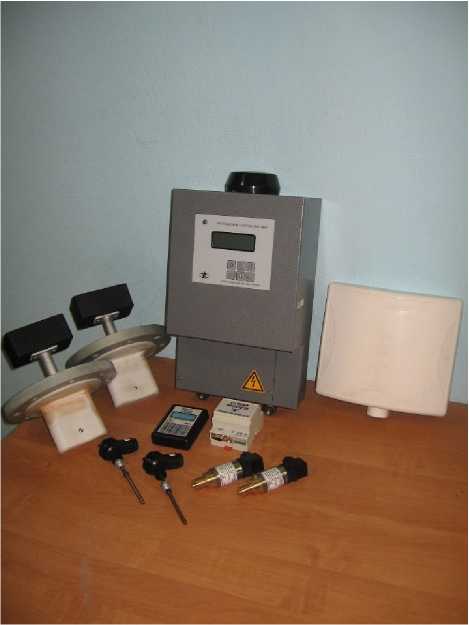

Внешний вид теплосчетчика с электромагнитными преобразователями скорости погружного типа

расхода полнопроходного типа

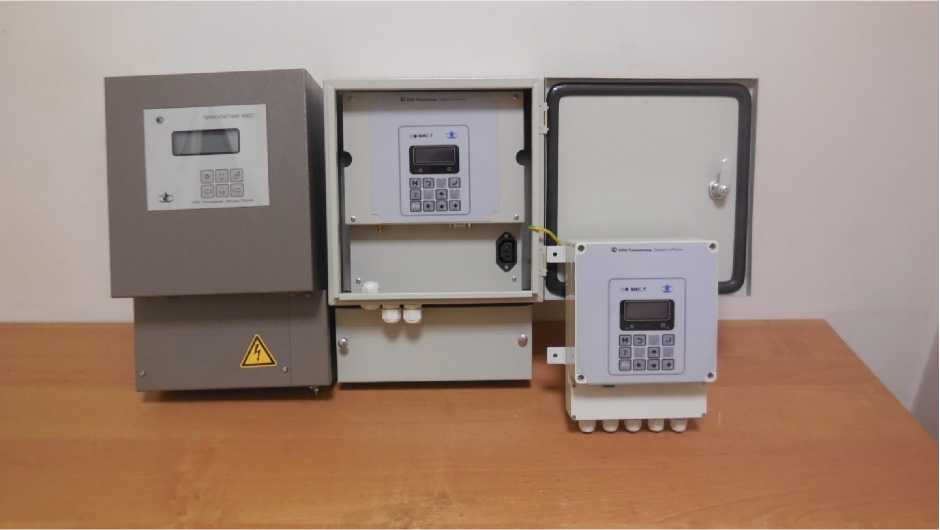

Внешний вид электронных блоков

Рисунок 1 - Общий вид средства измерений

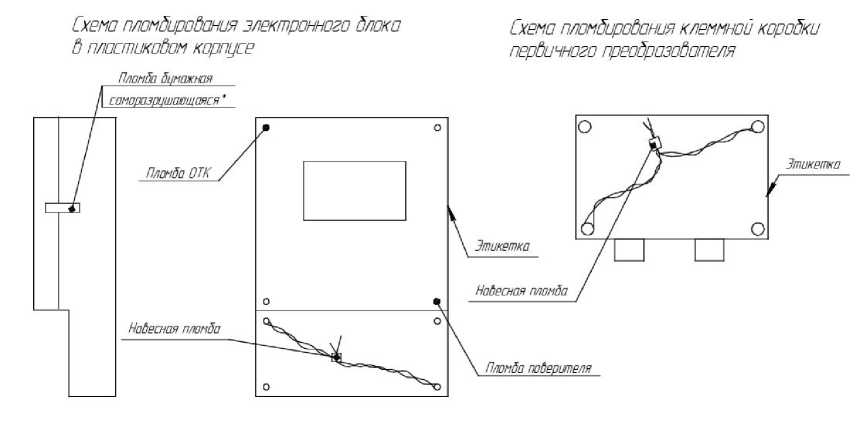

Рисунок 2 - Схема пломбирования от несанкционированного доступа

В исполнении со скрытой панелью управления саморазрушающаяся пломба может отсутствовать.

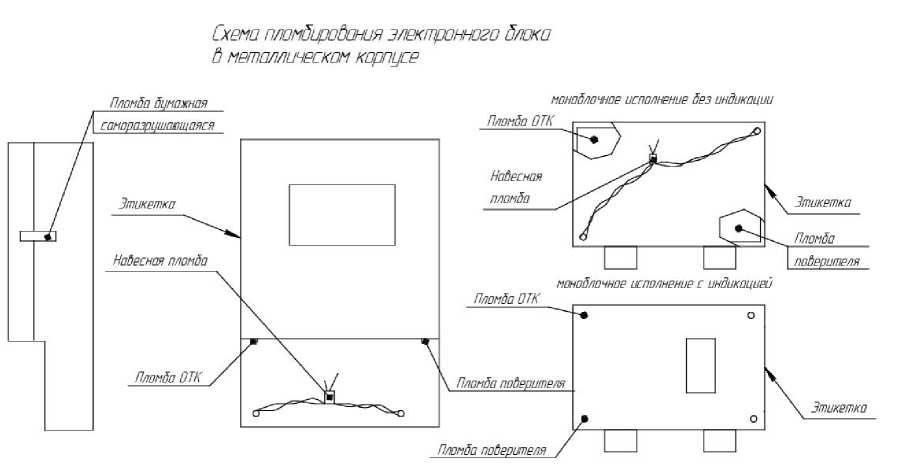

Рисунок 3 - Схема пломбирования от несанкционированного доступа

Программное обеспечение

Встроенное программное обеспечение (ПО) управляет процессом измерения, производит вычисления метрологических параметров, управляет интерфейсными функциями прибора.

Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Таблица 4 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 5 - Метрологические характеристики

Значение наибольшего (максимального) объемного расхода Gb для электромагнитного преобразователя расхода соответствуют средней скорости потока от 1 до 10 м/с, значение переходного (линейного) объемного расхода Gп соответствует 10 % от Gb, значение наименьшего (минимального) объемного расхода Gh соответствует Gb/DD, где DD - динамический диапазон измерения расхода: DD=250, для полнопроходных первичных преобразователей расхода ДУ от 2,5 до 1500 мм (DD=10, 100, 500, 1000, 2000 по заказу); DD=100 для погружных первичных преобразователей скорости Ду от 300 до 4000 мм. (DD=25, 50, 250 по заказу).

Таблица 6 - Основные технические характеристики

Габаритные размеры электронного блока, мм, не более

Продолжение таблицы 6

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на левой стороне лицевой панели электронного блока.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделе 1.2. ВАУМ.407312.114 РЭ3; 1.2. ВАУМ.407312.114 РЭ4.

Нормативные и технические документы, устанавливающие требования к теплосчетчикам ВИС.Т3

Постановление правительства РФ от 18.11.2013 г. № 1034 «О коммерческом учете тепловой энергии, теплоносителя»

Приказ Министерства строительства и жилищно-коммунального хозяйства РФ от 17 марта 2014 г. № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний

ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия

ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования

ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования

ТУ 4218-001-45859091-04 Теплосчетчики ВИС.Т. Технические условия (с изменением №2)
