МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

16 октября 2018 г.                                                  2171

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 70169 «Анализаторы влажности весовые НХ204, HS153» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением АО «Меттлер-Толедо Восток» от б/д приказываю:

• 1. Внести изменения в описание типа на анализаторы влажности весовые НХ204, HS153, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 71454-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 05-241-2018 «ГСП. Анализаторы влажности весовые НХ204, HS153. Методика поверки» с изменением № 1 и распространить действие документа на анализаторы влажности весовые НХ204, HS153, находящиеся в эксплуатации.

• 3.  Переоформить свидетельство об утверждении типа №  70169

«Анализаторы влажности весовые НХ204, HS153», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 71454-18, в связи с внесением изменений в документ на методику поверки.

• 4. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы влажности весовые НХ204, HS153 (далее - анализаторы влажности) предназначены для измерения массовой доли влаги в твердых, сыпучих, пастообразных материалах, водных суспензиях и неводных жидкостях, а также содержания сухого остатка.

Принцип действия анализаторов влажности основан на инфракрасном термогравиметрическом методе измерений, суть которого заключается в обезвоживании объекта измерений инфракрасным излучением с автоматическим взвешиванием в процессе сушки с индикацией результата измерения, массовая доля влаги определяется путем измерения потери массы образца за счет высушивания при нагревании.

Конструктивно анализаторы влажности состоят из: нагревательного элемента -источника инфракрасного излучения, встроенного в крышку сушильной камеры; взвешивающего модуля; модуля терминала, состоящего из блока управления, обработки и отображения с сенсорным экраном. В качестве нагревателя в анализаторах влажности применяется галогенная лампа.

В процессе высушивания образца в анализаторах влажности производится непрерывное измерение массы и расчет массовой доли влаги, при этом конечный результат отображается на дисплее в цифровом виде: содержание влаги "МС" или сухой остаток "DC" в образце в % от исходной массы, а также масса образца в граммах.

Анализаторы влажности выпускаются в двух модификациях: HX204 и HS153, различающиеся максимальной массой анализируемого образца, дискретностью отсчета результатов измерений массы и содержания влаги, пределами допускаемой абсолютной погрешности измерения содержания влаги, устанавливаемыми режимами сушки и числом сохраняемых программ сушки (методов анализа). Крышка сушильной камеры анализатора влажности HX204 открывается автоматически.

В анализаторах влажности предусмотрена функция юстировки взвешивающего устройства с использованием внешней гири 100 г F1, дополнительно в модификации HX204 реализована возможность внутренней юстировки. Настройка нагревательного элемента сушильной камеры анализаторов влажности осуществляется с использованием специального температурного калибровочного набора.

Анализаторы влажности имеют следующие функции:

• -  ввод и хранение значений времени и даты;

• -  защиту параметров анализа от несанкционированного доступа;

• -  установку параметров интерфейса передачи данных;

• -  выбор языка диалога (до 8 языков, включая русский);

• -  память параметров анализа (до 9999 методов, в зависимости от модификации).

Условия анализа конкретного образца устанавливаются оператором: температура сушки, вид нагрева (до 4 вариантов), критерий автоматической остановки анализа (до 8 вариантов), форма представления результата.

Общий вид анализаторов влажности приведен на рисунке 1.

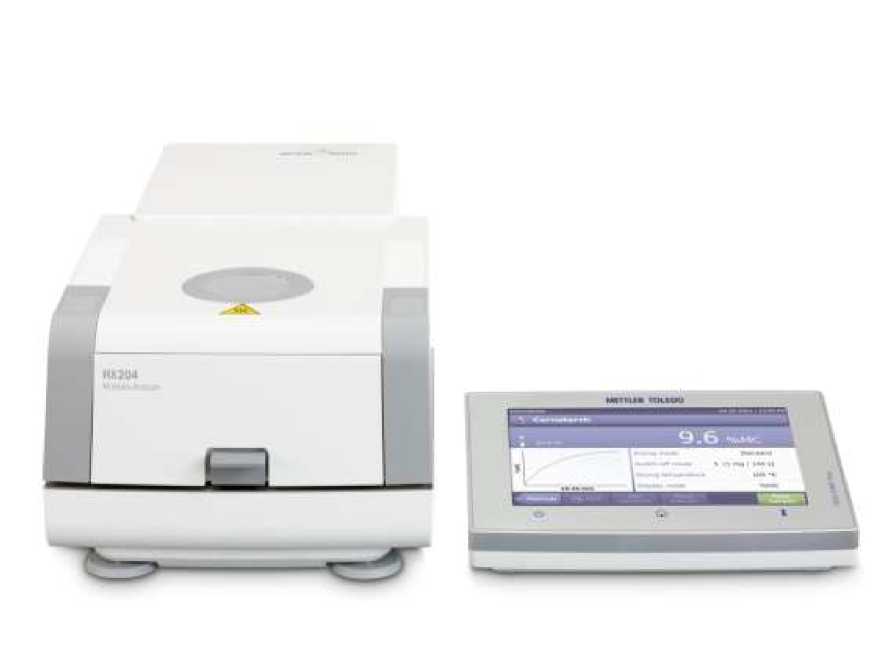

Рисунок 1 - Общий вид анализаторов влажности весовых HX204, HS153

Пломбирование анализаторов влажности не предусмотрено.

Анализаторы влажности оснащены встроенным программным обеспечением (далее -ПО). Программное обеспечение заложено в микроконтроллере в процессе производства и защищено от доступа и изменения.

Версии ПО и цифровой идентификатор ПО высвечиваются при обращении к соответствующему подпункту меню.

Основные функции ПО - передача и обработка сигнала с весоизмерительного устройства, и последующий пересчет его в единицы массы, единицы содержания влаги, хранение данных юстировки, результатов измерений, вывод данных на дисплей и передачу на периферийные устройства.

Таблица 1 - Идентификационные данные метрологически значимой части программного

обеспечения (в таблице - ПО)

Изменение ПО невозможно без применения специализированного оборудования производителя.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

наносится на титульный лист Руководства по эксплуатации типографским способом.

Таблица 4 - Комплект поставки

Таблица 5 - Принадлежности для анализаторов влажности, поставляемые по дополнительному заказу

осуществляется по документу МП 05-241-2018 «ГСИ. Анализаторы влажности весовые HХ204, HS153. Методика поверки», утвержденному ФГУП «УНИИМ» 22 марта 2018 г., с изменением №1, утвержденным ФГУП «УНИИМ» 31 августа 2018 г.

Основные средства поверки:

• - набор гирь (1 мг - 200 г) F1 по ГОСТ OIML R 111-1-2009;

• - стандартный образец состава цеолита СО cSmartCal ГСО 10847-2016 (массовая доля влаги от 3,3 до 11,6 %, отн. погрешность ±(0,1-0,2) %);

• - рабочие эталоны 1-го и 2-го разряда по ГОСТ 8.630-2013 измерительные установки содержания влаги в твердых веществах и материалах.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик анализаторов влажности НХ204, HS153 с требуемой точностью.

Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.

ГОСТ Р 8.894-2015 Государственная система обеспечения единства измерений. Молоко и молочные продукты. Инфракрасный термогравиметрический метод определения массовой доли влаги и сухого вещества

ГОСТ 8.649-2015 Государственная система обеспечения единства измерений. Угли бурые, каменные и антрацит. Инфракрасный термогравиметрический метод определения общей влаги

Методика измерений массовой доли влаги в кофе с помощью анализаторов влажности весовых фирмы «Mettler-Toledo GmbH», номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.31.2016.23660

Метод измерений описан в Руководстве по эксплуатации

ГОСТ 8.630-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах

Техническая документация фирмы «Mettler-Toledo GmbH», Швейцария

Фирма «Mettler-Toledo GmbH», Швейцария

Адрес: Im Langacher, 8606 Greifensee, Switzerland.

Телефон: +41 44 944 22 11, факс: +41 44 944 30 60

Web-сайт: www.mt.com

Акционерное общество «Меттлер-Толедо Восток» (АО «Меттлер-Толедо Восток»)

ИНН 7705125499

Адрес: 101000 г. Москва, Сретенский бульвар, д.6/1, стр.1 комн. 8, 10, 16

Телефон/факс: +7 (495) 651-98-86, 621-92-11, +7 (499) 272-22-74

Web-сайт: www.mt.com

E-mail: inforus@mt.com

ФГУП «Уральский научно-исследовательский институт метрологии», (ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4

Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39

Web-сайт: www.uniim.ru

E-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311373 от 10.11.2015 г.
