№1748 от 11.08.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 268674
О внесении изменений в сведения об утвержденном типе средств измерений Датчики давления серии V, модификации VB, VG, VT, VL, VDt, VDtL, VDU, VV, VVFe
Приказы по основной деятельности по агентству Вн. Приказ № 1748 от 11.08.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
11 августа 2021 г.
№ 1748_______
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
f >
Руководитель
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
А.П.Шалаев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «11» августа 2021 г. № 1748
Лист № 1 Регистрационный №64291-16 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики давления серии V, модификации VB, VG, VT, VL, VDt, VDtL, VDU, VV, VVFe
Назначение средства измеренийДатчики давления серии V, модификации VB, VG, VT, VL, VDt, VDtL, VDU, VV, VVFe (далее - датчики) предназначены для непрерывного измерения давления (избыточного, абсолютного и дифференциального (разности давлений)) и преобразования измеренного давления в унифицированный аналоговый выходной сигнал постоянного тока (4-20) мА и цифровой частотно - модулированный сигнал (HART).
Описание средства измеренийПринцип действия датчиков основан на зависимости упругой деформации первичного тензорезисторного преобразователя от измеряемого давления. Под воздействием измеряемого давления деформируемый упругий элемент (мембрана) вызывает пропорциональное изменение электрического сопротивления тензорезисторов, собранных по мостовой схеме (мост Уитстона), которое с помощью электронного блока преобразуется в выходной аналоговый сигнал силы постоянного тока (4-20) мА с наложенным на него цифровым сигналом в стандарте HART.
Датчики состоят из измерительного модуля и электронного блока, измерительный модуль включает в себя измерительную камеру с установленной в ней мембраной и первичного тензорезисторного преобразователя. Электронный блок состоит из аналого-цифрового преобразователя, микропроцессора и цифро-аналогового преобразователя.
Датчики выпускаются в различных модификациях и исполнениях, отличающихся друг от друга типом и диапазоном измеряемого давления, конструкцией и точностными характеристиками:
- модификация VB, исполнения: 4, 5, 6 (далее - VB4, VB5, VB6);
- модификация VG, исполнения 3, 4, 5, 6, 7, 8 (далее - VG3, VG4, VG5, VG6, VG7, VG8);
- модификация VT, исполнения 3, 4, 5, 6, 7, 8 (далее - VT3, VT4, VT5, VT6, VT7, VT8);
- модификация VL, исполнения 3, 4, 5, 6, 7 (далее - VL3, VL4, VL5, VL6, VL7);
- модификация VDt, исполнения 2, 3, 4, 5, 6, 7 (далее - VDt2, VDt3, VDt4, VDt5, VDt6, VDt7);
- модификация VDtL, исполнения 3, 4, 5, 6 (далее - VDtL3, VDtL4, VDtL5, VDtL6);
- модификация VDU, исполнения 3, 4, 5, 6 (далее - VDU3, VDU4, VDU5, VDU6);
- модификация VV, исполнения 4, 5 (далее - VV4, VV5);
- модификация VVFe, исполнения 4, 5 (далее - VVFe4, VVFe5).
Датчики обладают функцией перенастройки диапазона измерений.
Датчики могут комплектоваться жидкокристаллическим индикаторным устройством (ЖКИ), которое обеспечивает визуализацию значений измеряемого давления.
Для передачи измерительной информации в датчиках используется выходной аналоговый сигнал силы постоянного тока с наложенным на него цифровым сигналом в стандарте HART. Цифровой и аналоговый сигналы передаются одновременно по одной паре
проводов. Зависимость аналогового выходного сигнала постоянного тока от входной измеряемой величины давления - линейно возрастающая/убывающая (далее - линейная) и с зависимостью по закону квадратного корня (далее - корневой).
Степень защиты датчиков, обеспечиваемая оболочкой, от проникновения твердых частиц, пыли и воды, соответствует IP66 по ГОСТ 14254-96.
Конструкция датчиков, за счет сварных соединений обеспечивает ограничение доступа к внутренним элементам, влияющим на метрологические характеристики, и не требует пломбирования.
Фотографии общего вида датчиков приведены на рисунках 1 - 9.

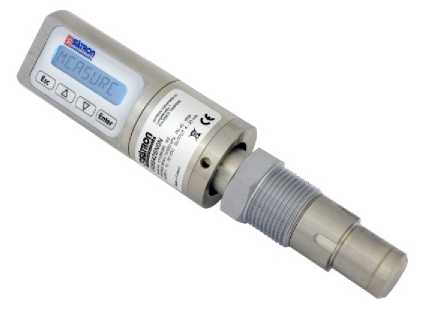

Рисунок 1 - Общий вид датчиков

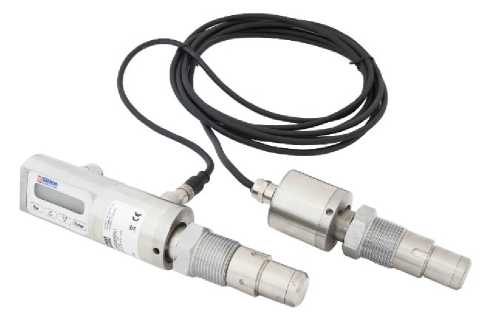

Рисунок 2 - Общий вид датчиков модификация VG
Рисунок 3 - Общий вид датчиков модификация VT

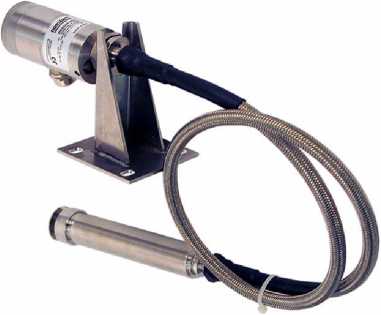

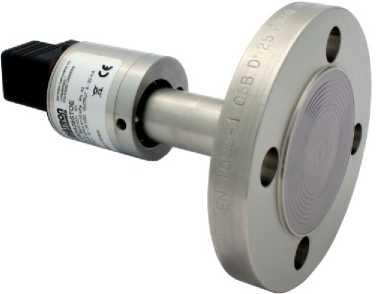

Рисунок 4 - Общий вид датчиков модификация VL

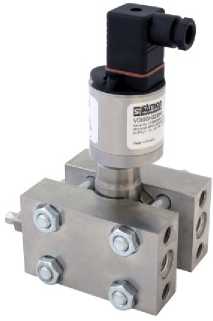

Рисунок 5 - Общий вид датчиков модификация VDt

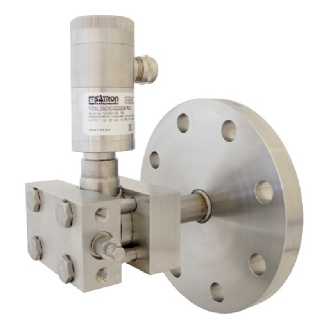

Рисунок 6 - Общий вид датчиков модификация VDtL
Рисунок 7 - Общий вид датчиков модификация VDU

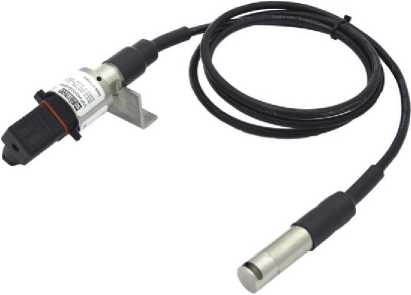

Рисунок 8 - Общий вид датчиков модификация VV
Рисунок 9 - Общий вид датчиков модификация VVFe
Датчики имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
V-series firmware |
Номер версии (идентификационный номер) ПО |
V130315A.A34 |
Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО |
BA2C |
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Пределы допускаемой погрешности датчиков установлены с учетом влияния ПО на метрологические характеристики.
Конструкция датчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Метрологические и технические характеристикиТаблица 2 - Метрологические и технические характеристики датчиков
Наименование характеристики |
Значения характеристики |
1 |
2 |
Диапазон измерений (ДИ): - избыточного давления и давления разрежения VG3, VT3, VL3 |
от минус 35 до плюс 35 кПа |
VB4, VG4, VT4, VL4, VV4, VVFe4 |
от минус 100 до плюс 100 кПа |
VB5, VG5, VT5, VL5, VV5, VVFe5 |
от минус 100 до плюс 500 кПа |
VB6, VG6, VT6, VL6 |
от минус 0,1 до плюс 3,0 МПа |
VG8 |
от минус 0,1 до плюс 25,0 МПа |
VT8 |
от минус 0,1 до плюс 100,0 МПа |
- абсолютного давления VG7, VT7, VL7 |
от 0 до 15 МПа |
- дифференциального (разности давлений)) VDt2 |
от минус 6 до плюс 6 кПа |
VDt3, VDtL3, VDU3 |
от минус 35 до плюс 35 кПа |
VDt4, VDtL4, VDU4 |
от минус 100 до плюс 100 кПа |
VDU5 |
от минус 100 до плюс 500 кПа |
VDt5, VDtL5 |
от минус 500 до плюс 500 кПа |
VDU6 |
от минус 0,1 до плюс 3,0 МПа |
VDt6, VDtL6 |
от минус 3 до плюс 3 МПа |
VDt7 |
от минус 15 до плюс 15 МПа |
Коэффициент перенастройки (к=ДИ/ДИк, где ДИк диапазон измерений после перенастройки) VB, VG, VT, VL (все исполнения) |
от 1 до 100 включ. |
VDt (все исполнения) |
от 1 до 60 включ. |
VV, VVFe (все исполнения) |
от 1 до 50 включ. |
VDtL, VDU (все исполнения) |
от 1 до 25 включ. |
Пределы допускаемой основной приведенной погрешности измерений для цифрового выходного сигнала в диапазоне температур измеряемой и окружающей среды от 20 до 25 °С включ., % от ДИк VB, VL (все исполнения) для значений к: от 1 до 7,5 включ. |
±0,1 |
св. 7,5 до 100 включ. |
±(0,025+0,1-к) |
VG, VT (все исполнения) для значений к: от 1 до 5 включ. |
± 0,05 |
св. 5 до 100 включ. |
±(0,025+0,0 Рк) |
VDt (все исполнения) для значений к: от 1 до 5 включ. |
± 0,05 |
св. 5 до 60 включ. |
±(0,01+0,008^к) |
VDtL (все исполнения) для значений к: от 1 до 5 включ. |
± 0,05 |
св. 5 до 25 включ. |
±(0,01+0,012-к) |
VDU (все исполнения) для значений к: от 1 до 7,5 включ. |
± 0,2 |
св. 7,5 до 25 включ. |
±(0,02+0,024^к) |
Продолжение таблицы 2
1 |
2 |
VV (все исполнения) для значений k: от 1 до 5 включ. св. 5 до 50 включ. VVFe (все исполнения) для значений k: от 1 до 7,5 включ. св. 7,5 до 50 включ. |
±0,05 ±(0,01+0,012-k) ±0,1 ±(0,025+0,01 •k) |
Пределы допускаемой основной приведенной погрешности измерений для аналогового выходного сигнала в диапазоне температур измеряемой и окружающей среды от 20 до 25 °С включ., % от ДИ все модификации и исполнения |
±0,25 |
Пределы допускаемой дополнительной приведенной погрешности измерений, % от ДИ в диапазоне температуры измеряемой и окружающей среды от минус 20 до плюс 20 °С и св. 25 до 80 °С включ. VB4, VVFe4 VDU3, VDU4, VDU5, VDU6 VB5, VB6, VG3, VG4, VG5, VG6, VG7, VG8, VT3, VT4, VT5, VT6, VT7, VT8, VDt2, VDt3, VDt4, VDt5, VDt6, VDt7, VV4, VV5, VVFe5 в диапазоне температуры измеряемой и окружающей среды от минус 30 до плюс 20 °С и св. 25 до 80 °С включ. VL3, VL4, VL5, VL6, VL7 VDtL3, VDtL4, VDtL5, VDtL6 |
±0,25 ±0,30 ±0,15 ±0,15 ±0,50 |
Параметры электрического питания от источника постоянного тока, В все модификации и исполнения |
от 12 до 35 |
Измеряемая среда |
жидкость, газ и пар |
Рабочие условия измерений: температура измеряемой среды, °С VB, VG, VT, VDt, VDU, VV, VVFe (все исполнения) VL (все исполнения), VDtL4, VDtL5, VDtL6 VDtL3 температура окружающей среды, °С VB, VG, VT, VDt, VDU, VV, VVFe (все исполнения) VL (все исполнения) относительная влажность воздуха, %, при температуре 35 °С атмосферное давление, кПа (мм рт.ст.) |
от минус 20 до плюс 80 от минус 30 до плюс 80 от 10 до 80 от минус 20 до плюс 80* от минус 30 до плюс 80 до 85 от 84,0 до 106,7 (от 630 до 800) |
Габаритные и присоединительные размеры |
в соответствии с эксплуатационной документацией |
*) для датчиков с ЖКИ, диапазон рабочих температур ЖКИ от 0 до 50 °С.
Продолжение таблицы 2
1 |
2 |
Масса, кг, не более VB (все исполнения) |
1,5 |
VG, VT (все исполнения) |
1,2 |
VL (все исполнения) |
0,6 |
VDt (все исполнения) |
4,6 |
VDtL (все исполнения) |
10,4 |
VDU (все исполнения) |
16,8 |
VV (все исполнения) |
9,2 |
VVFe (все исполнения) |
9,2 |
Средний срок службы, лет, не менее |
1,5 |
Средняя наработка на отказ, ч, не менее |
20000 |
наносится типографским способом на титульный лист руководства по эксплуатации и на информационную табличку датчика, методом фотолитографии или другим способом, не ухудшающим качество.
Комплектность средства измерений-
1 Датчик (модификация и исполнение по заказу) 1 шт.
-
2 Эксплуатационная документация 1 компл. 3 Методика поверки 1 экз.
Сведения о методиках (методах) измерений изложены в документе «Датчики давления серии V, модификации VB, VG, VT, VL, VDt, VDtL, VDU, VV, VVFe. Руководство по эксплуатации», 01.000.000 РЭ.
Нормативные и технические документы, устанавливающие требования к датчикам давления серии V, модификации VB, VG, VT, VL, VDt, VDtL, VDU, VV, VVFe1 ГОСТ Р 8.802-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
2 ГОСТ 8.187-76. «Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 440 в ст. 4 Па».
-
3 ГОСТ Р 8.840-2013. «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1-10 в шестой степени Па».
-
4 Техническая документация фирмы изготовителя.
Фирма «Satron Instruments Inc.», Финляндия
Место нахождения и адрес юридического лица: Muuraintie 3 33960 PIRKKALA Адрес: Muuraintie 3 33960 PIRKKALA
Испытательный центрЗАО КИП «МЦЭ»
Адрес: 125424, РФ, г. Москва, Волоколамское шоссе, 88, стр. 8
тел: +7 (495) 491 78 12, +7 (495) 491 86 55
Е-mail: sittek@mail.ru, kip-mce@nm.ru
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «11» августа 2021 г. № 1748
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1. |
Датчики давления |
серии V, модификаци и VB, VG, VT, VL, VDt, VDtL, VDU, VV, VVFe |
64291-16 |
Фирма «Satron Instruments Oy», Финляндия Адрес: Lumpeenkatu 1, 33900 TAMPERE, FINLAND PL 22, 33901 TAMPERE, FINLAND |
Фирма «Satron Instruments Inc.», Финляндия Место нахождения и адрес юридического лица: Muuraintie 3 33960 PIRKKALA Адрес: Muuraintie 3 33960 PIRKKALA |
Фирма «Satron Instruments Inc.», Финляндия |
