№1366 от 30.06.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 457142
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 1 марта 2023 г. № 450 «Об утверждении типов средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 1366 от 30.06.2023
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
П Р И К А З
30 июня 2023 г. 1366
______ №________
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 1 марта 2023 г. № 450 «Об утверждении типов средств измерений»
В связи с технической ошибкой п р и к а з ы в а ю:
-
1. Внести изменения в пункт 6 приложения к приказу от 1 марта 2023 г. № 450 «Об утверждении типов средств измерений», заменив описание типа, изложив его в прилагаемой редакции.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р.Лазаренко
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\_________________/
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» июня 2023 г. № 1366
Лист № 1
Всего листов 5
Регистрационный № 88353-23
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Акселерометры ASM 18X
Назначение средства измеренийАкселерометры ASM 18X (далее - акселерометры) предназначены для измерений виброускорения.
Описание средства измеренийПринцип действия акселерометров основан на изменении емкости чувствительного элемента при перемещении инерционной массы под действием виброускорения и преобразования измеренной емкости в выходной сигнал.
Акселерометры представляют собой микроэлектромеханические системы (МЭМС) и состоят из чувствительного элемента и электронной схемы, заключенных в едином металлическом корпусе.
Акселерометры выпускаются в однокомпонентном, двухкомпонентном и трехкомпонентном исполнении и имеют следующие модификации:
-
- однокомпонентные: 181A02, 181A02P, 181A05, 181A05P, 181A10P, 181A20, 181A50P, 181A100P, 181A200P;
-
- двухкомпонентные: 182A02, 182A02P, 182A05, 182A05P, 182A10P, 182A20, 182A50P, 182A100P, 182A200P;
-
- трехкомпонентные: 183A02, 183A02P, 183A05, 183A05P, 183A10P, 183A20, 183A50P, 183A100P, 183A200P.
Модификации акселерометров отличаются номинальным коэффициентом преобразования, диапазоном измерений, рабочим диапазоном частот, габаритными размерами и массой. Дополнительно акселерометры могут выпускаться в исполнении со встроенной памятью TEDS, предназначенной для хранения информации о калибровке, заводском номере, коэффициенте преобразования, при этом к модификации добавляется префикс TE.
Общий вид акселерометров представлен на рисунке 1. Акселерометры не подлежат пломбированию.

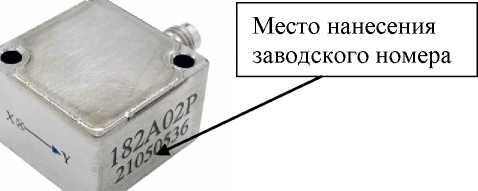

Заводские (серийные) номера акселерометров в числовом формате наносятся на корпус методом лазерной гравировки. Нанесение знака поверки на средство измерений не предусмотрено.

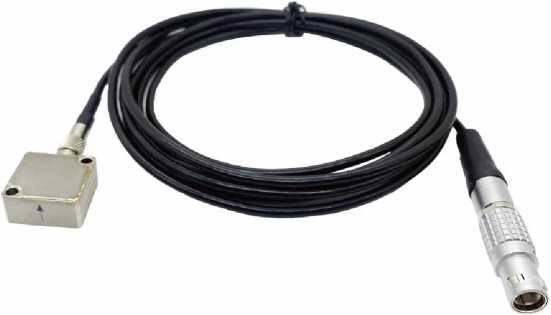

Рисунок 1 - Общий вид акселерометров ASM 18X
Программное обеспечение отсутствует.
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение | ||||||||
|
181A02, |
181A02P, |
181A05, |
181А05Р, |
181А10Р, |
181A20, |
181A50P, |
181A100P, |
181A200P, | |
|
182A02, |
182A02P, |
182A05, |
182А05Р, |
182А10Р, |
182A20, |
182A50P, |
182A100P, |
182A200P, | |
|
183A02 |
183A02P |
183A05 |
183А05Р |
183А10Р |
183A20 |
183A50P |
183A100P |
183A200P | |
|
Номинальное значение | |||||||||
|
коэффициента преобразования на базовой частоте, мВ/(м^с-2) |
102 |
102 |
30,6 |
30,6 |
20,4 |
10,2 |
4,08 |
2,04 |
1,02 |
|
Пределы допускаемого | |||||||||
|
отклонения действительного | |||||||||
|
значения коэффициента преобразования от | |||||||||
|
номинального значения на | |||||||||
|
базовой частоте, % |
±10 |
±10 |
±10 |
±10 |
±10 |
±10 |
±10 |
±10 |
±10 |
|
Диапазон измерений амплитудных значений |
от 0,01 до |
от 0,005 до |
от 0,01 до |
от 0,005 до |
от 0,01 до |
от 0,01 до |
от 0,01 до |
от 0,01 до |
от 0,01 до |
|
виброускорения, м/с2 |
19,6 |
19,6 |
49 |
49 |
98 |
196 |
490 |
980 |
1960 |
|
Базовая частота, Гц |
63 |
63 |
63 |
63 |
160 |
160 |
160 |
160 |
160 |
|
Диапазон рабочих частот, Гц |
от 0,1 до |
от 0,1 до |
от 0,1 до |
от 0,1 до |
от 0,1 до |
от 0,1 до |
от 0,1 до |
от 0,1 до |
от 0,1 до |
|
200 |
150 |
200 |
150 |
400 |
300 |
800 |
800 |
1000 | |
|
Нелинейность амплитудной характеристики,% |
±1 |
±1 |
±1 |
±1 |
±1 |
±1 |
±1 |
±1 |
±1 |
|
Неравномерность частотной характеристики,% |
±5 |
±5 |
±5 |
±5 |
±5 |
±5 |
±5 |
±5 |
±5 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +85 |
|
Габаритные размеры (длина* высота х ширина), мм, не более - модификаций 181A02, 181A02P, 181A05, 181A05P, 181A10P, 181A20, | |
|
181A50P, 181A100P, 181A200P |
21,5*21,5*10,5 |
|
- модификаций 182A02, 182A02P, 182A05, 182A05P, 182A10P, 182A20, | |
|
182A50P, 182A100P, 182A200P |
24*24*15 |
|
- модификаций 183A02, 183A02P, 183A05, 183A05P, 183A10P, 183A20, | |
|
183A50P, 183A100P, 183A200P |
28*28*20 |
|
Масса, г, не более - модификаций 181A02, 181A02P, 181A05, 181A05P, 181A10P, 181A20, | |
|
181A50P, 181A100P, 181A200P |
17 |
|
- модификаций 182A02, 182A02P, 182A05, 182A05P, 182A10P, 182A20, | |
|
182A50P, 182A100P, 182A200P |
20 |
|
- модификаций 183A02, 183A02P, 183A05, 183A05P, 183A10P, 183A20, | |
|
183A50P, 183A100P, 183A200P |
25 |
наносится на титульный лист паспорта методом печати или наклейки.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Количество |
|
Акселерометр ASM 18X |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Паспорт |
1 экз. |
приведены в разделе 7 «Подготовка к работе» руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к средствам измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
Правообладатель«YMC PIEZOTRONICS INC.», Китай
Адрес: Китай, г. Янчжоу, Xiangyun Road, №. 47
Телефон: +86-514-87960802
Web-сайт: www.chinaymc.com
Изготовитель«YMC PIEZOTRONICS INC.», Китай
Адрес: Китай, г. Янчжоу, Xiangyun Road, №. 47
Телефон: +86-514-87960802
Web-сайт: www.chinaymc.com
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
