ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов СВЧ R&S SMF100A Назначение и область примененияГенераторы сигналов СВЧ R&S SMF100A предназначены для формирования сигналов сверхвысокочастотных колебаний с различными видами модуляции и применяются при измерениях, разработке, ремонте и испытаниях радиоэлектронных средств.
Описание средства измеренияПринцип действия генераторов сигналов СВЧ R&S SMF100A заключается в использовании метода косвенного синтеза, основанного на применении фазовой автоподстройки частоты широкодиапазонного миллиметрового диапазона по опорному высокостабильному маломощному сигналу встроенного кварцевого генератора частотой 10 МГц.
Генераторы сигналов СВЧ R&S SMF100A обеспечивают воспроизведение стабильных по частоте и выходному уровню немодулированных колебаний; воспроизведение сигналов с различными видами аналоговой и импульсной модуляцией, а также сигналов с цифровой модуляцией; управление всеми режимами работы и параметрами вручную и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику.
Конструктивно генератор сигналов СВЧ R&S SMF100A выполнен в виде моноблока. Управление изменением выходных характеристик обеспечивается с помощью наборных клавиш и валкодера, расположенных на лицевой панели генераторов. Сигнал с установленными характеристиками снимается с основного выхода 50 Ом. Предусмотрены входные разъёмы для обеспечения внешних модулирующих сигналов с амплитудной, импульсной и цифровой (АМн, ЧМн, ФМн) модуляцией, а также подачи внешнего синхроимпульса. Обеспечивается качание сигнала в заданной полосе частот.
Функциональные возможности генераторов сигналов СВЧ R&S SMF100A определяются составом опций, входящих в комплект генераторов. Состав опций и их функциональные возможности приведены в таблице 1.
Таблица 1 - Состав опций и их функциональные возможности
|
Опция |
Функциональное назначение |
|
1 |
2 |
|
SMF-B122 |
радиочастотный тракт с диапазоном частот от 1 до 22 ГГ ц |
|
SMF-B144 |
радиочастотный тракт с диапазоном частот от 1 до 43,5 ГГц |
|
SMF-B144N |
радиочастотный тракт с диапазоном частот от 1 до 43,5 ГГц |
|
SMF-B1 |
опорный термостатированный кварцевый генератор |
|
SMF-B2 |
расширение диапазона частот радиочастотного тракта от 100 кГц до 1 ГГц |
|
SMF-K4 |
свипирование в полосе частот от 100 кГц до 43,5 ГГц |
|
SMF-B26 SMF-B27 |
ступенчатый аттенюатор до минус 130 дБмВт1 |
|
SMF-B31 |
максимальный уровень выходной мощности до 30 дБмВт |
|
SMF-B20 |
аналоговая модуляция AM, ЧМ, ФМ, AM лог., АМн, ЧМн, ФМн |
|
Здесь и далее: 1дБмВт - дБ относительно 1 мВт | |
|
Продолжение таблицы 1 | |
|
1 |
2 |
|
SMF-K23 |
внутренний модулирующий генератор импульсов |
|
SMF-K3 |
импульсная модуляция |
|
SMF-K28 |
разъем для подключения измерительных головок выходной мощности и АЧХ генератора |
|
SMF-B83 |
съемный интерфейс GPIB |
|
SMF-B84 |
съемный интерфейс USB |
|
SMF-B85 |
съемный интерфейс флэш-диск |

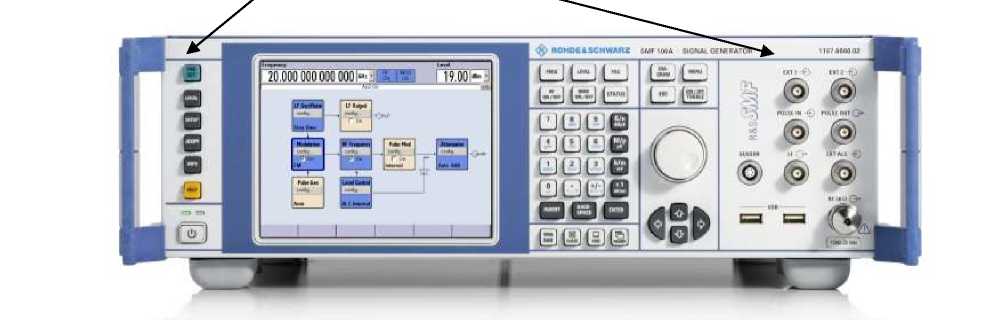

Внешний вид генераторов сигналов СВЧ R&S SMF100A, места нанесения знака утверждения типа и знака поверки приведены на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Место нанесения знака поверки
Место нанесения знака утверждения типа
,Э)
(b)
ф ROMMiSCNWARl МНШ скзммаенпглп
LdbJt^ t£rJt£~lL_
UbLB dULB UUL-G uui_:e
O 0 c tejfej'jgjfe:
Рисунок 1 - Общий вид средства измерений

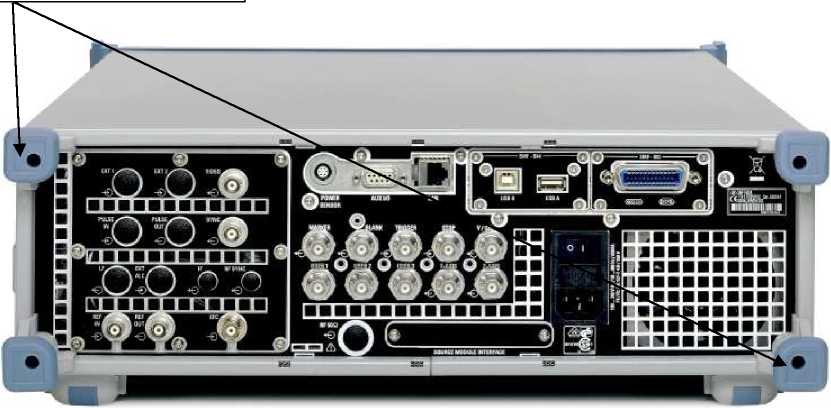

Место пломбировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Идентификационные данные программного обеспечения генераторов сигналов СВЧ R&S SMF100A приведены в таблице 2.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов сигналов СВЧ R&S SMF100A за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW R&S SMF100A |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.20.530.15.3 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон частот, Гц - с опцией SMF-B122 |
от 109 до 22409 |
|
- с опцией SMF-B122 и SMF-B2 |
от 105 до 22409 |
|
- с опцией SMF-B144/SMF-B144N |
от 109 до 43,5М09 |
|
- с опцией SMF-B144/SMF-B144N и SMF-B2 |
от 105 до 43,5М09 |
|
Минимальный шаг перестройки частоты, Г ц |
1 |
|
Значение частоты опорного кварцевого генератора, МГц |
10 |
|
Пределы допускаемой относительной погрешности установки частоты о |
±Г10-6 |
|
- штатно | |
|
- с опцией SMF-B1 |
±3М0-8 |
|
Нестабильность частоты за 24 часа, не более |
±Г10-8 |
|
- штатно | |
|
- с опцией SMF-B1 |
±5М0-10 |
|
Максимальный уровень выходной мощности в зависимости от установленных опций и диапазона частот, дБмВт, не менее - с опциями SMF-B122, SMF-B2 и SMF-B31: | |
|
- от 300 кГц до 1 ГГц |
16 |
|
- с опциями SMF-B122 и SMF-B31: | |
|
- от 1 до 11 ГГц включ. |
25 |
|
- св. 11 до 21 ГГц включ. |
23 |
|
- св. 21 до 22 ГГц |
22 |
|
- с опциями SMF-B144/SMF-B144N и SMF-B2, SMF-B27: | |
|
- от 300 кГц до 1 ГГц включ. |
15 |
|
- св. 1 до 11 ГГц включ. |
11 |
|
- св. 11 до 21 ГГц включ. |
8 |
|
- св. 21 до 36 ГГц включ. |
7 |
|
- св. 36 до 40 ГГц |
4 |
|
Здесь и далее: 16f - пределы допускаемой относительной погрешности установки частоты | |
Продолжение таблицы 3
|
1 |
2 |
|
Минимальный уровень выходной мощности, дБмВт - штатно |
-20 |
|
- с опцией SMF-B26 или SMF-B27 |
-130 |
|
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности, в диапазоне частот, дБ - от 100 кГц до 2 ГГц включ. |
±0,6 |
|
- св. 2 до 22 ГГц включ. |
±0,9 |
|
- св. 22 до 40 ГГц |
±1,2 |
|
Относительный уровень фазовых шумов при отстройке от несущей на 20 кГц, на частотах, дБн/Гц1, не более - 1 ГГц |
-135 |
|
- 10 ГГц |
-115 |
|
Относительный уровень фазовых шумов с опцией SMF-B1 при отстройке от несущей на 10 кГц, на частотах, дБн/Гц, не более - 1 ГГц |
-133 |
|
- 10 ГГц |
-115 |
|
Уровень гармонических составляющих относительно основного немо-дулированного сигнала, в диапазоне частот, дБ, не более - от 300 кГц до 10 МГц включ. |
-30 |
|
- св. 10 до 200 МГц включ. |
-40 |
|
- св. 200 МГц до 1 ГГц включ. |
-50 |
|
- св. 1 до 21 ГГц включ. |
-30 |
|
- св. 21 до 22 ГГц (с опцией SMF-B122) |
-50 |
|
- св. 21 до 43,5 ГГц (с опцией SMF-B144 или SMF-B144N) |
-40 |
|
Уровень субгармонических составляющих относительно основного немодулированного сигнала, в диапазоне частот, дБ, не более - от 11 до 36 ГГц включ. |
-50 |
|
- св. 36 до 43,5 ГГц |
-30 |
|
Уровень негармонических составляющих относительно основного не-модулированного сигнала при отстройке от несущей на 3 кГц, в диапазоне частот, дБ, не более - от 300 кГц до 40 МГц включ. |
-67 |
|
- св. 40 до 375 МГц включ. |
-55 |
|
- св. 375 МГц до 1 ГГц включ. |
-75 |
|
- св. 1 до 3 ГГц включ. |
-68 |
|
- св. 3 до 11 ГГц включ. |
-62 |
|
- св. 11 до 21 ГГц включ. |
-56 |
|
- от 21 до 22 ГГц включ. (с опцией SMF-B122) |
-56 |
|
- от 21 до 43,5 ГГц включ. (с опцией SMF-B144 или SMF-B144N) |
-50 |
|
Диапазон установки коэффициента амплитудной модуляции при работе от внутреннего и внешнего источников модуляции, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции (Кам) при работе от внутреннего и внешнего источников модуляции, % |
±(0,05^Кам+1) |
|
Здесь и далее: 1 дБн/Гц - дБ относительно уровня несущей, приведённый к полосе пропускания 1 Гц | |
Продолжение таблицы 3
|
1 |
2 |
|
Максимальное значение установки девиации частоты в режиме частотной модуляции при работе от внутреннего и внешнего источников модуляции, МГц, в диапазоне частот - от 100 кГц до 375 МГц включ. |
5 |
|
- св. 375 до 750 МГц включ. |
1,25 |
|
- св. 750 МГц до 1,5 ГГц включ. |
2,5 |
|
- св. 1,5 до 3 ГГц включ. |
5 |
|
- св. 3 до 11 ГГц включ. |
10 |
|
- св. 11 до 21 ГГц включ. |
20 |
|
- св. 21 до 22 ГГц включ. (с опцией SMF-B122) |
20 |
|
- св. 21 до 43,5 ГГц включ. (с опцией SMF-B144 или SMF-B144N) |
40 |
|
Пределы допускаемой абсолютной погрешности установки девиации частоты (Aw) при работе от внутреннего и внешнего источников модуляции, при частоте модуляции 1 кГц, Гц |
±(0,03A+20) |
|
Ослабление сигнала в паузе между импульсами, дБ |
80 |
|
Параметры импульсного модулирующего сигнала: | |
|
- диапазон установки длительности импульса, нс |
от 20 до 109 |
|
- длительность фронта/среза, нс, не более |
20 |
|
- период повторения импульсов, МГц |
от 0 до 10 |
|
Диапазон качания частоты в режиме работы генератора “SWEEP”, Гц |
в соответствии с |
|
диапазоном частот | |
|
Виды выходных сигналов встроенных низкочастотных генераторов |
синусоидальный, прямоугольный, треугольный, импульсный, трапецеидальный, шумоподобный |
|
Диапазон частот низкочастотного генератора сигналов, Гц |
от 0,1 до 107 |
|
Пределы допускаемой погрешности установки частоты f синусоидального сигнала низкочастотного генератора, Гц |
±(5ff+0,003) |
|
Диапазон установки напряжения выходного сигнала низкочастотного генератора на открытом выходе, В |
от 0,001 до 6 |
|
Пределы допускаемой абсолютной погрешности установки напряжения выходного сигнала низкочастотного генератора на открытом выходе на частоте 1 кГц, мВ |
±11 |
|
Неравномерность АЧХ выходного сигнала низкочастотного генератора для синусоидального сигнала, в диапазоне частот, дБ, не более - до 500 кГц включ. |
0,5 |
|
- св. 500 кГц до 10 МГц |
3 |
|
Коэффициент гармоник при амплитуде выходного синусоидального сигнала низкочастотного генератора не более 0,5 В, на нагрузке 50 Ом, в диапазоне частот до 100 кГц, %, не более |
0,5 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ширина х высота х глубина), мм |
427 х 132 х 550 |
|
Масса, кг, не более |
18 |
|
Напряжение питающей сети с частотой (50±2) Гц, В ( 400 ) Гц, В |
220±22 220±22 или 115±5,75 |
|
Максимальная потребляемая мощность, ВА, не более |
250 |
|
Рабочие условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха при температуре до +40°С, % |
от 0 до 55 до 95 |
наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель генераторов сигналов СВЧ R&S SMF100A методом наклейки в соответствии с рисунком 1.
Комплектность средства измерений
|
Таблица 5 - Комплектность средства изме |
рений | |
|
Наименование |
Обозначение |
Количество |
|
Генератор сигналов СВЧ |
SMF100A |
1 шт. |
|
Опции |
по отдельному заказу | |
|
Кабель питания |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП 39089-08 |
1 экз. |
осуществляется по документу МП 39089-08 «Инструкция. Генераторы сигналов СВЧ R&S SMF100A фирмы “Rohde & Schwarz GmbH & Co.KG”, Германия. Методика поверки», утверждённому ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ 10.11.2008 г.
Основные средства поверки:
- ваттметр СВЧ с блоком измерительным NRP и преобразователем измерительным NRP-Z55 (регистрационный номер в Федеральном информационном фонде 37008-08);
- генератор сигналов НЧ Г3-118 (регистрационный номер в Федеральном информационном фонде 8484-81);
- компаратор частотный Ч7-39 (регистрационный номер в Федеральном информационном фонде 10100-85);
- стандарт частоты и времени рубидиевый Ч1-1016 (регистрационный номер в Федеральном информационном фонде 35376-07);
- измеритель модуляции вычислительный СК3-45 (регистрационный номер в Федеральном информационном фонде 9331-94);
- анализатор спектра ВЧ и СВЧ диапазона Agilent E4408B (регистрационный номер в Федеральном информационном фонде 23670-08);
- анализатор спектра R&S FSU46 (регистрационный номер в Федеральном информационном фонде 32258-08);
- осциллограф вычислительный стробоскопический прецизионный С9-9 (регистрационный номер в Федеральном информационном фонде 8872-82);
- установка для измерения ослабления и фазового сдвига образцовая ДК1-16 (регистрационный номер в Федеральном информационном фонде 9180-83);
- генератор сигналов СВЧ R&S SMR40 (регистрационный номер в Федеральном информационном фонде 35617-07);
- частотомер электронно-счетный Ч3-64 (регистрационный номер в Федеральном информационном фонде 9135-83);
- мультиметр В7-64/1 (регистрационный номер в Федеральном информационном фонде 16688-97).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на переднюю панель генераторов сигналов СВЧ R&S SMF100A методом наклейки в соответствии с рисунком 1 или на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к генераторам СВЧ R&S SMF100A:Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Германия
ИзготовителиФирма “Rohde & Schwarz GmbH & Co. KG”, Германия
Адрес: Muehldorfstrasse 15, 81671 Munich, Germany
Телефон: +49 89 41 29 0
Факс: +49 89 41 29 12 164
W eb -сайт: https ://www.rohde- schwarz. com
E-mail: customersupport@rohde-schwarz.com
Фирма “Rohde & Schwarz zavod Vimperk, s.r.o”, Чехия
Адрес: Spidrova 49, 38501 Vimperk, Czech Republic
Телефон: +420 388 452 109
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
ЗаявительПредставительство фирмы “РОДЕ И ШВАРЦ ГМБХ И КО.КГ” (Германия), г. Москва ИНН 9909002668
Адрес: 117335, Москва, Нахимовский проспект, дом 58, комната 3, этаж 6 Телефон: +7 (495) 981-35-60
Факс: +7 (495) 981-35-65
W eb -сайт: https ://www.rohde- schwarz. com/ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центрФГБУ «ГНМЦ» Минобороны России
Адрес: 141006, г. Мытищи, Московская обл.
Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311314 от 13.10.2015 г.
В части вносимых изменений:
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31 Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ1919
7 сентября 2018 г.
Москва
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 33303 «Генераторы сигналов СВЧ R&S SMF100A» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «РОДЕ и ШВАРЦ РУС» от 09 июля 2018 г. № D12806/38 и № D12208/66 и № 350 приказываю:
-
1. Внести изменения в описание типа на генераторы сигналов СВЧ R&S SMF100 А, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 39089-08, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 33303 «Г енераторы сигналов СВЧ R&S SMF 100А», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 39089-08, в связи с добавлением нового изготовителя - «Rohde & Schwarz zavod Vimperk, s.r.o», Чехия.
-
3. Продлить срок действия свидетельства об утверждении типа средств
измерений № 33303 «Г енераторы сигналов СВЧ R&S SMF 100 А»
на последующие 5 лет.
-
4. Управлению метрологии (Д.В .Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
А.В. Кулешов
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: DOE1036ECAA311E780DAE0071B52758FA2
Кому выдан: Кулешов Алексей Владимирович
Действителен: с 16.11.2017 до 16.11.2018
X___________________________________/
