ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2333

Сведения

о типах средств измерений

№ п/п	Типы средств измерений	Изготовитель средства измерения	Рег. номер	Методика поверки средств измерений	Интервал между поверками средств измерений	Приложение (Описание типа)
1	2	3	4	5	6	7
1.	Контроллеры сетевые индустриальные многофункциональны е "B-Tune"	Акционерное общество "Научно-производственная Компания РоТеК" (АО "НПК РоТеК"), г. Москва	59037-20	МП-157/03-2020	4 года	Приложение №1
2.	Системы контрольноизмерительные СКИ "АГАТ-72"	Общество с ограниченной ответственностью "Агат Плюс" (ООО "Агат Плюс"), г. Москва	80468-20	МП 4.34.015-2020	1 год	Приложение №2
3.	Установки для проверки параметров электрической безопасности серии GPT-712000	Good Will Instrument Co., Ltd., Тайвань	80469-20	ПР-11-2020МП	1 год	Приложение №3

4.	Контроллеры измерительные FloBoss модели S600+	Фирма "SC Benchmark Electronics Romania SRL", Румыния	80470-20	НА.ГНМЦ.0475-20 МП	1 год	Приложение №4

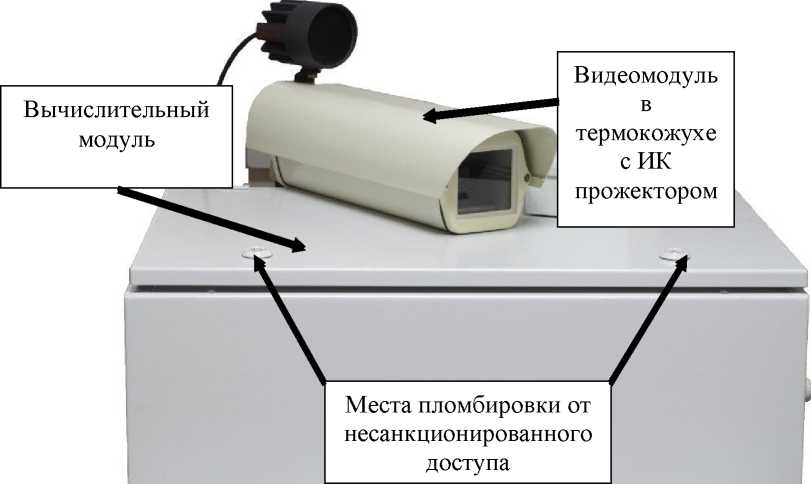

5.	Комплексы аппаратнопрограммные "Барьер- Юг"	Общество с ограниченной ответственностью "СКОБЖ" (ООО "СКОБЖ"), г. Краснодар	80471-20	651-19-042 МП	2 года	Приложение №5
6.	Система автоматизированная информационноизмерительная коммерческого учета электрической энергии (АИИС КУЭ) ТЭЦ-1 Филиала ПАО "Квадра" - "Курская генерация"	Общество с ограниченной ответственностью "Энергосистемы" (ООО "Энергосистемы"), г. Владимир	80472-20	МИ 3000-2018	4 года	Приложение №6
7.	Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) ЕНЭС ПС 220 кВ "Кудьма"	Общество с ограниченной ответственностью "Инженерный Центр "ЭНЕРГОАУДИТКОНТРО ЛЬ" (ООО "ИЦ ЭАК"), г. Москва	80473-20	МП 206.1-115 2020	4 года	Приложение №7

8.	Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) Акционерного Общества "Каспийский трубопроводный консорциум-Р" (АО "КТК-Р)	Общество с ограниченной ответственностью "Прософт-Системы" (ООО "Прософт-Системы"), г. Екатеринбург	80474-20	МП СМО-1310- 2020	4 года	Приложение №8
9.	Тахеометры электронные Trimble C5 HP	Nikon-Trimble Co., Ltd., Япония (Производственная площадка: Zao Operation Center, Япония)	80475-20	МП АПМ 35-20	1 год	Приложение №9
10.	Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) "Дергачевская СЭС"	Общество с ограниченной ответственностью "ЭнергоПромРесурс" (ООО "ЭнергоПромРесурс"), г. Красногорск	80476-20	МП ЭПР-304-2020	4 года	Приложение №10

11.	Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Г орнозаводскцемент"	Общество с ограниченной ответственностью "ЭнергоПромРесурс" (ООО "ЭнергоПромРесурс"), г. Красногорск	80477-20	МП ЭПР-296-2020	4 года	Приложение №11
12.	Комплексы программнотехнические "Молния-100"	Общество с ограниченной ответственностью "УфаСистемаГаз" (ООО "УфаСистемаГаз"), г. Уфа	27756-20	АМНФ.421400.001 МП	4 года	Приложение №12

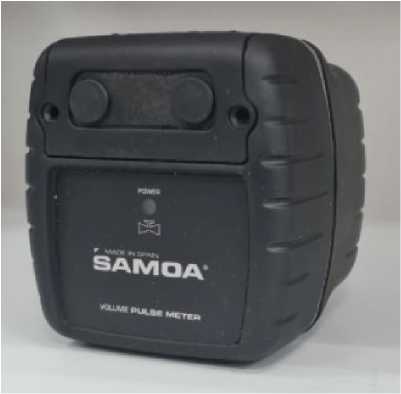

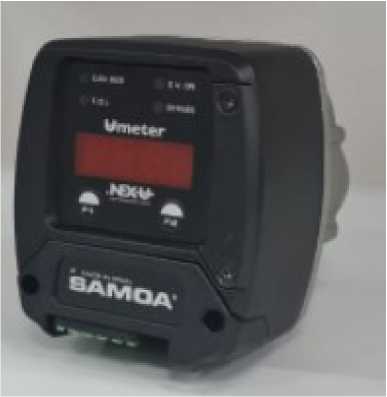

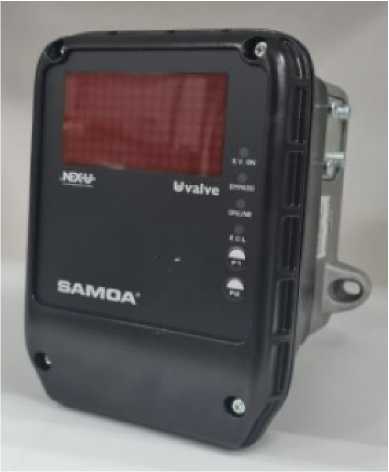

13.	Модули 366057, 383501, 383500, 383525,383526	Samoa Industrial, S.A., Испания	80478-20	ИЦРМ-МП-240-20	2 года	Приложение №13
14.	Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Владимирский стандарт"	Акционерное общество "РЭС Групп" (АО "РЭС Групп"), г. Владимир	80479-20	МП СМО-2809-2020	4 года	Приложение №14
15.	Блоки обработки сигналов БОС-8 ТСТ 4147	Акционерное общество "Технические системы и технологии" (АО "ТСТ"), г. Санкт-Петербург	80480-20	ТКНЮ.411734.021 Д1	3 года	Приложение №15

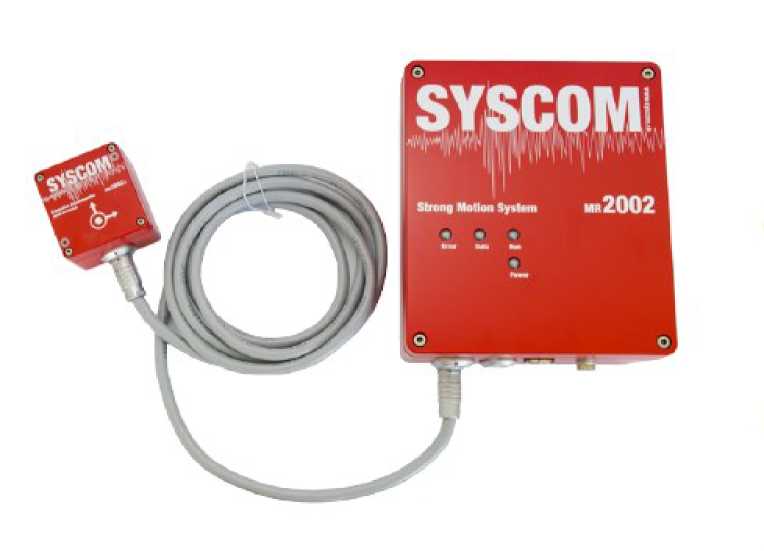

16.	Регистраторы сейсмические MR2002SM24K	"SYSCOM Instruments SA", Швейцария	80481-20	МП 253-0175-2020	2 года	Приложение №16
17.	Тахеометры электронные Nikon XF HP	Nikon-Trimble Co., Ltd., Япония (Производственная площадка: Zao Operation Center, Япония)	80482-20	МП АПМ 34-20	1 год	Приложение №17
18.	Источники питания постоянного тока программируемые двунаправленные EA- PSB	EA Elektro-Automatik GmbH & Co. KG, Германия	80483-20	ИЦРМ-МП-111-20	2 года	Приложение №18
19.	Система автоматизированная информационноизмерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Латная	Общество с ограниченной ответственностью "Инженерный центр "ЭНЕРГОАУДИТКОНТРО ЛЬ" (ООО "ИЦ ЭАК"), г. Москва	80484-20	РТ-МП-7800-500- 2020	4 года	Приложение №19
20.	Барьеры искрозащиты серии SIB	Общество с ограниченной ответственностью "ПРОМ-ТЭК" (ООО "ПРОМ-ТЭК"), г. Санкт-Петербург	80485-20	МП 206.1-159 2018	2 года	Приложение №20

---

Приложение № 3 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2333

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки для проверки параметров электрической безопасности серии GPT-712000

Назначение средства измерений

Установки для проверки параметров электрической безопасности серии GPT-712000 (далее - установки) предназначены для формирования и измерения напряжения переменного и постоянного тока, измерения тока утечки, измерения сопротивления изоляции, измерения сопротивления низкоомных цепей.

Описание средства измерений

Принцип работы установок основан на формировании высокого напряжения переменного или постоянного тока из напряжения сети питания. Для получения напряжения постоянного тока напряжение сети питания выпрямляется и фильтруется.

Управление процессами измерений осуществляется при помощи встроенного микропроцессора. Результаты измерений отображаются на жидкокристаллическом индикаторе.

Установки могут работать в автоматическом и ручном режиме работы. Для установки длительности тестирования и времени нарастания напряжения установки оснащены встроенным таймером. Установки могут управляться удаленно через стандартные интерфейсы связи с ПК. Установки позволяют программировать последовательность шагов теста, запись и вызов из памяти процедур тестирования, а также обеспечивают запись файлов с данными на внешний носитель через USB порт на передней панели. Установки позволяют задавать нижний и верхний порог при автоматическом тестировании на соответствие. Для контроля значения напряжения на выходе, установки имеют встроенный вольтметр, который подключен параллельно выходам. При подаче напряжения на выход, измеренное вольтметром напряжение выводится на дисплей. Установки имеют функции защиты от перегрева, перенапряжения и превышения силы тока.

Конструктивно установки выполнены в корпусах настольного исполнения. На передней панели установок расположены: дисплей, индикаторы, регуляторы, функциональные кнопки и кнопки управления. На задней панели установок расположены: разъем напряжения питания, дополнительные измерительные гнезда и клеммы, клемма заземления, разъемы интерфейсов связи с ПК, разъем порта ввода/вывода (I/O) для мониторинга состояния установок, слот для установки опционального интерфейса GPIB.

Серия установок GPT-712000 состоит четырех модификаций: GPT-712001, GPT-712002, GPT-712003, GPT-712004. Модификации отличаются набором измерительных функций.

Для предотвращения несанкционированного доступа к внутренним частям установок, пломбируется один из крепежных винтов на корпусе. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

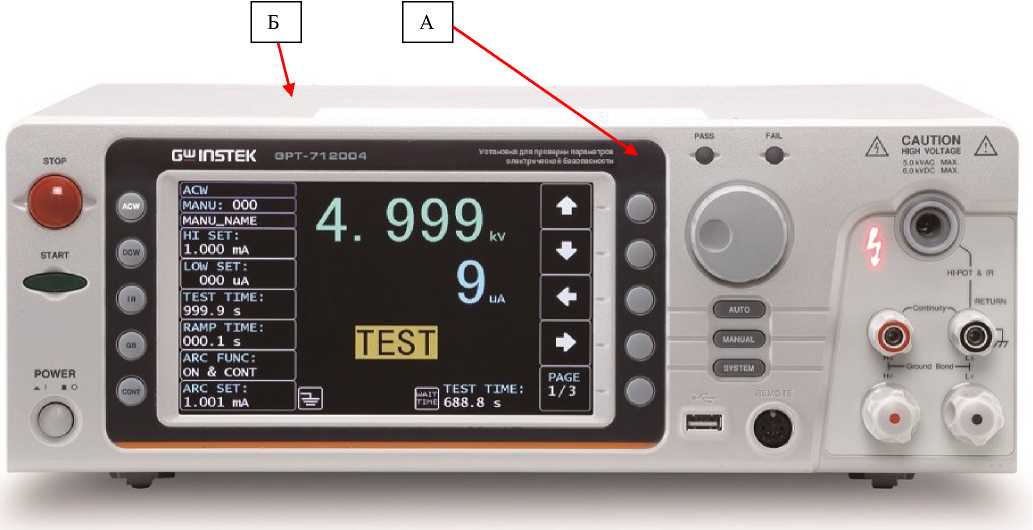

Общий вид установок, места нанесения знака утверждения типа и пломбировки представлены на рисунках 1 и 2.

Программное обеспечение

Программное обеспечение (ПО) установок записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.

Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	отсутствует
Номер версии (идентификационный номер ПО)	не ниже 1.00

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики установок

Наименование характеристики	Значение
Диапазон выходного напряжения переменного тока, В	от 50 до 5000
Пределы допускаемой абсолютной погрешности воспроизведения и измерения напряжения переменного тока, В	±(0,0Гиуст(изм)+5)
Частота напряжения переменного тока, Гц	50 / 60
Диапазон выходного напряжения постоянного тока, В	от 50 до 6000
Пределы допускаемой абсолютной погрешности воспроизведения и измерения напряжения постоянного тока, В	±(0,0Гиуст(изм)+5)
Диапазоны измерений силы тока (тока утечки), мА -переменного: в диапазоне выходного напряжения от 50 до 500 В включ., в диапазоне выходного напряжения св. 500 до 5000 В включ. -постоянного: в диапазоне выходного напряжения от 50 до 500 В включ., в диапазоне выходного напряжения св. 500 до 6000 В включ.	от 0,001 до 10 от 0,001 до 40 от 0,001 до 2 от 0,001 до 10
Пределы допускаемой абсолютной погрешности измерений силы тока (тока утечки), мА -переменного -постоянного: в диапазоне измерений до 1 мА не включ., в диапазоне измерений от 1 мА до 1пр.	±(0,015-1изм+0,03) ±(0,015-1изм+0,003) ±(0,015-1изм+0,03)
Выходное напряжение постоянного тока в режиме измерения сопротивления изоляции, В	от 50 до 1200
Диапазоны измерений сопротивления изоляции, МОм -при напряжении от 50 до 450 В включ. -при напряжении от 500 до 1200 В включ.	от 0,1 до 2000 от 0,1 до 500001)
Примечания иуст(изм) - установленное и измеренное значение напряжения, В; 1изм - измеренное значение силы тока, мА; 1пр. - верхний предел диапазона измерений силы тока, мА; 1) При включенном режиме «IR Ground» верхний предел измерений сопротивления изоляции ограничен 30 ГОм; При включенном режиме «IR Ground» необходимо установить GND OFFSET.

Продолжение таблицы 2

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности измерений сопротивления изоляции, МОм -при напряжении от 50 до 450 В включ. в поддиапазонах сопротивлений: от 0,1 до 1,0 МОм от 1,1 до 50,0 МОм от 51 до 2000 МОм -при напряжении от 500 до 1200 В включ. в поддиапазонах сопротивлений: от 0,1 до 1,0 МОм 1 до 500 МОм от 501 до 9999 МОм от 10000 до 50000 МОм	±(0,05^изм+3 е.м.р.) ±(0,05^изм+1 е.м.р.) ±(0,1<Иизм+1 е.м.р.) ±(0,05^изм+3 е.м.р.) ±(0,05^изм+1 е.м.р.) ±(0,1<Иизм+1 е.м.р.) ±(0,2<Иизм+1 е.м.р.)
Диапазон измерений сопротивления заземления, мОм (сила тока устанавливается в пределах от 3 до 32 А, частота 50 или 60 Гц)	от 1 до 650
Пределы допускаемой абсолютной погрешности измерений сопротивления заземления, мОм	±(0,01^изм .+2)
Диапазон измерений сопротивления контактных соединений, Ом (номинальное значение силы постоянного тока 100 мА)	от 0,1 до 70,0
Пределы допускаемой абсолютной погрешности измерений сопротивления контактных соединений, Ом	±(0,1Ч<изм.-2)
Нормальные условия измерений - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более	от +15 до +30 70
Примечания Rизм - измеренное значение сопротивления, МОм (для сопротивления изоляции, мОм (для сопротивления заземления), Ом (для сопротивления контактных соединений); е.м.р. - значение единицы младшего разряда, МОм.

Таблица 3 - Основные технические характеристики установок

Наименование характеристики	Значение
Напряжение питания частотой 50/ 60 Гц, В	от 90 до 264
Потребляемая мощность, В^А, не более	400
Габаритные размеры (ширинахвысотахдлина), мм - модификации GPT-712001, GPT-712002, GPT-712003	380x148x436
- модификация GPT-712004	380x148x454
Масса, кг - модификации GPT-712001, GPT-712002, GPT-712003	14
- модификация GPT-712004	15
Рабочие условия применения: - температура окружающего воздуха, °С	от +5 до +40
- относительная влажность воздуха, %, не более	70

Знак утверждения типа

наносится на лицевую панель установок в виде наклейки и типографским способом на титульный лист технической документации.

Комплектность средства измерений

Таблица 4 - Комплектность установок

Наименование	Обозначение	Количество, шт.
Установка		1
Кабель питания		1
Высоковольтный измерительный кабель (для всех модификаций)	GHT-115	1
Высокоамперный измерительный кабель (только для модификации GPT-712004)	GTL-215	1
Руководство по эксплуатации		1
Методика поверки	ПР-11-2020МП	1

Поверка

осуществляется по документу ПР-11-2020МП «ГСИ. Установки для проверки параметров электрической безопасности серии GPT-712000. Методика поверки», утвержденному АО «ПриСТ» 20.08.2020 г.

Основные средства поверки:

• - вольтметр универсальный В7-78/1 (регистрационный номер 52147-12);

• - киловольтметр КВМ (регистрационный номер 63921-16);

• - магазин сопротивлений АКИП-7502/1 (регистрационный № 56598-14);

• - магазин мер сопротивлений заземления OD-2-D6b/5W (регистрационный № 33128-06).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к установкам для проверки параметров электрической безопасности серии GPT-712000

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

Техническая документация изготовителя.

Изготовитель

Good Will Instrument Co., Ltd., Тайвань

Адрес: No. 7-1, Jhongsing Rd., Tucheng City, Taipei County 23678, Taiwan

Телефон: +886-2-2268-0389

Факс: +886-2-2268-0639

Web-сайт: http://www.gwinstek.com

Заявитель

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)

ИНН 7721212396

Адрес: 119071, г. Москва, проезд Донской 2-й, дом 10, строение 4, комната 31 Телефон: +7(495) 777-55-91

Факс: +7(495) 633-85-02

Web-сайт: http://www.prist.ru

E-mail: prist@prist.ru

Испытательный центр

Акционерное общество «Приборы, Сервис, Торговля»

Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31 Телефон: +7(495) 777-55-91

Факс: +7(495) 640-30-23

Web-сайт: http://www.prist.ru

E-mail: prist@prist.ru

Аттестат аккредитации АО «ПриСТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312058 от 02.02.2017 г.

---

Приложение № 4 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2333

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры измерительные FloBoss модели S600+

Назначение средства измерений

Контроллеры измерительные FloBoss модели S600+ (далее - контроллеры) предназначены для измерений и преобразований электрических сигналов измерительных преобразователей температуры, расхода, давления, плотности в измеряемые величины, расчета по измеренным значениям расхода, массы и объема нефти. Контроллеры применяются в составе системы обработки информации системы измерений количества и показателей качества нефти.

Описание средства измерений

Принцип действия контроллера основан на измерении и преобразовании сигналов измерительных преобразователей и расходомеров в информацию об измеряемой среде с последующим вычислением и представлением информации на дисплее контроллера, подключенном принтере или на дисплее подключенного персонального компьютера (АРМ оператора).

Входные сигналы поступают в контроллер через каналы ввода/вывода (аналоговые, импульсные, частотные, дискретные или цифровые каналы передачи данных (HART, другие). По полученным сигналам контроллер, с помощью заложенного в нем програмного обеспечения, производит вычисления необходимых для учета и управления параметров.

Вычислительным центром контроллера являются один основной процессор и несколько вспомогательных процессоров для эффективной работы с 64-битными числами с плавающей точкой. Это обеспечивает требуюмую точность привыполнении математических операций, а целостность результирующих данных обеспечиается хранением нарастающих счетчиков в ячейках памяти с тройным резервированием (Tri-reg format).

На передней панели контроллера располагаются жидкокристаллический дисплей с подсветкой, 26-кнопочная клавиатура для локального управления контроллером и ввода данных, а также светодиод состояния контроллера. Жидкокристаллический дисплей и клавиатура обеспечивают возможность просмотра данных и конфигурационных параметров непосредственно на месте установки контроллера и могут быть настроены для работы с конкретным объектом.

Контроллер позволяет осуществлять:

• - вычисление расхода по нескольким измерительным линиям;

• - балансирование потоков по линиям и управление общей пропускной способностью узла учета;

• - управление пробоотборным устройством;

• - управление поверочными операциями - для этого контроллер оснащается специализированной платой прувера и поддерживает работу с поверочными установками;

• - управление дозированием и загрузкой продукта;

• - архивирование измеренных и вычисленных параметров в архивных базах данных произвольного типа и периодически (настраивается при конфигурировании);

• - ведение журналов событий и аварий;

- сигнализацию при отказе преобразователей, при выходе параметров за установленные пределы и при сработке внутренних контуров самодиагностики;

- печать данных на подключенный принтер;

- управление и обмен данными с подчиненными устройствами по цифровым каналам связи;

- передачу информации в системы более высокого уровня по имеющимся интерфейсам связи.

Контроллеры имеют интерфейсы связи RS232, RS422/RS485 и Ethernet для обмена данными с периферийным оборудованием и/или с системой более высокого уровня. Поддерживаются протоколы Modbus и TCP/IP.

Контроллеры содержат несколько типов памяти для хранения информации. Энергонезависимая память EPROM - для хранения операционной системы прибора, включая все функциональные блоки учета и управления, защищенные кодом CRC. Энергонезависимая Flash память - для резервного хранения конфигурации прибора. Энергонезависимая SRAM (с батарейной подпиткой) - для хранения текущей конфигурвции прибора и архивных данных. DRAM - для временного хранения информации.

Пломбировка контроллера осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбу, установленной на контровочной проволоке, пропущенной через специальные отверстия, предусмотренные на корпусе контроллера.

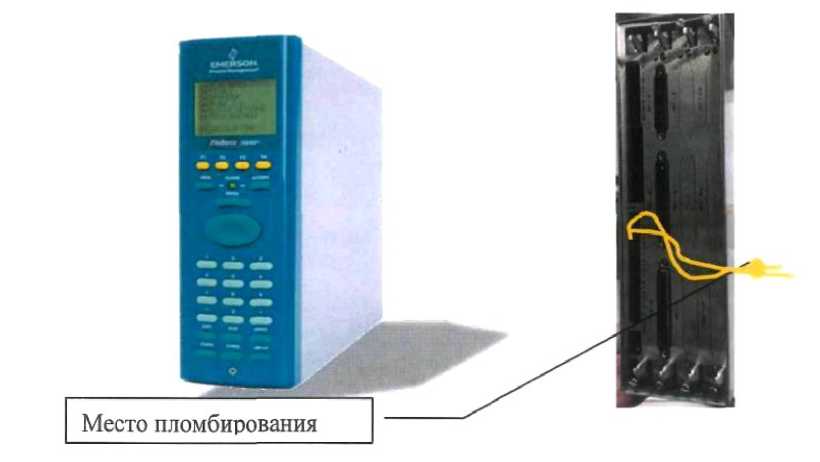

Общий вид контроллера и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

Рисунок 1 - Общий вид контроллера и схема пломбировки от несанкционированного доступа

Программное обеспечение

Таблица 1- Идентификационные данные програмного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	LinuxBinary.app
Номер версии (идентификационный номер) ПО	06.25
Цифровой идентификатор ПО	0x1990
Алгоритм вычисления цифрового идентификатора	CRC16

Уровень защиты ПО от непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений силы постоянного электрического тока, мА	от 4 до 20
Диапазон измерений частоты частотно-импульсного сигнала, Гц	от 1 до 10000
Пределы допускаемой погрешности измерений силы постоянного тока приведенной к диапазону измерений, %	±0,04
Пределы допускаемой абсолютной погрешности измерений частоты, Гц	±0,1
Пределы допускаемой абсолютной погрешности измерений количества импульсов на каждые 10000 импульсов, имп.	±1
Пределы допускаемой относительной погрешности при вычислении расхода, объема, массы,%	±0,01
Пределы допускаемой относительной погрешности при вычислениях коэффициентов преобразования и поправочных коэффициентов преобразователей расхода (включая погрешности задействованных измерительных каналов без учета погрешности первичных измерительных преобразователей), %	±0,025

Таблица 3 -Технические характеристики

Наименование характеристики	Значение
Напряжение питания постоянного тока, В	От 20 до 32
Потребляемая мощность, Вт, не более	48
Габаритные размеры, мм. не более:
- высота	305
- ширина	270
- длина	85
Масса, кг. не более	6
Условия эксплуатации:
- температура окружающего воздуха. °С	от +18 до +28
- относительная влажность при температуре +35 °С, %	от 30 до 80
- атмосферное давление. кПа	от 84 до 106
Наработка на отказ, не более, ч	20000
Средний срок службы, не менее, лет	10

Знак утверждения типа

Знак утверждения типа наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Контроллер измерительный	FloBoss S600+ (зав. №№ 18361944, 8361945, 18361951)	3 шт.
Руководство по эксплуатации	-	1 экз.
Методика поверки	НА.ГНМЦ.0475-20 МП	1 экз.
Програмное обеспечение	Config 600	1 шт.

Поверка

осуществляется по документу НА.ГНМЦ.0475-20 МП «Инструкция. ГСИ. Контроллеры измерительные FloBoss S600+. Методика поверки», утвержденному АО «Нефтеавтоматика» в 25.05.2020 г.

Основные средства поверки:

• - рабочий эталон 2 разряда единицы силы постоянного электрического тока в соответствиии с Государственной поверочной схемой для средств измерения силы постоянного электрического тока в диапазоне от 1--0 до 100А, утвержденной приказом Росстандарта от 01.10.2018 № 2091 в диапазоне от 0 до 25 мА;

• - рабочий эталон 4 разряда единицы частоты электрического тока в соответствиии с Государственной поверочной схемой для средств измерений времени и частоты, утвержденной приказом Росстандарта от 31.07.2018 № 1621 в диапазоне от 1 Гц до 10000 Гц.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке контроллера.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к контроллерам измерительным FloBoss модели S600+

Государственная поверочная схема для средств измерения силы постоянного электрического тока в диапазоне от 1- -0 до 100 А, утвержденная приказом Федерального агенства по техническому регулированию и метрологии от 01.10.2018 № 2091.

Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621.

Техническая документация фирмы «Emerson Process Management Ltd.». Великобритания.

Изготовитель

Фирма «SC Benchmark Electronics Romania SRL», Румыния

Oras Ghimbav, Str. Aeroportului nr.6, Parcul Industrial ICCO - Ghimbav, Hala H3, Judetul Brasov CP 38, Oficiul Postal 2, Brasov 507075, Румыния

Заявитель

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

ИНН 0278005403

Адрес: 450005, г. Уфа, ул. 50-летия Октября, 24

Телефон/факс: (347) 228-81-70

E-mail: nefteavtomatika@nefteavtomatika.ru,

Web-сайт: http://www.nefteavtomatika.ru

Испытательный центр

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

Адрес: 420029, Российская Федерация, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а

Телефон: +7 (843) 567-20-10, 8-800-700-78-68

Факс: +7 (843) 567-20-10

E-mail: gnmc@nefteavtomatika.ru

Аттестат аккредитации АО «Нефтеавтоматика» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311366 от 27.07.2017 г.

---

Приложение № 7 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2333

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ЕНЭС ПС 220 кВ «Кудьма»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ЕНЭС ПС 220 кВ «Кудьма» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

Первый уровень - включает в себя измерительные трансформаторы тока (ТТ), счетчики активной и реактивной электроэнергии (Счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование;

Третий уровень - информационно-вычислительный комплекс (ИВК). АИИС КУЭ ЕНЭС (регистрационный номер в Федеральном информационном фонде (рег. №) 59086-14), включающий     центры     сбора     и      обработки     данных     (ЦСОД)

Исполнительного аппарата (ИА) ПАО «ФСК ЕЭС», автоматизированные рабочие места (АРМ), устройство синхронизации системного времени (УССВ), каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

• - сбор информации о результатах измерений активной и реактивной электрической энергии;

• - синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTS (SU);

• - хранение информации по заданным критериям;

• - доступ к информации и ее передача в организации-участники оптового рынка электрической энергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на измерительные входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 мин) по проводным линиям связи (интерфейс RS-485).

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений в формате XML и передает его в программно-аппаратный комплекс (ПАК) АО «АТС» и в АО «СО ЕЭС» и смежным субъектом ОРЭМ.

Полученные данные и результаты измерений могут использоваться для оперативного управления энергопотреблением на ПС «Кудьма» ПАО «ФСК ЕЭС».

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. Для синхронизации шкалы времени СОЕВ в состав ИВК входит УССВ, которое синхронизировано с национальной шкалой времени UTC (SU) по сигналам ГЛОНАСС.

Коррекция шкалы времени УСПД выполняется автоматически при достижении расхождения со шкалой времени ИВК равного или более 1 с. Сравнение шкалы времени УСПД со шкалой времени ИВК осуществляется с интервалом не более 60 мин.

Сравнение шкалы времени счетчиков со шкалой времени УСПД осуществляется 1 раз в 30 минут, коррекция шкалы времени счетчиков выполняется при достижении расхождения со шкалой времени УСПД равного или более 2 с.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение «Автоматизированная информационно-измерительная система коммерческого учета электроэнергии ЕНЭС (Метроскоп)» (СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при коммерческом учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерения, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные СПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные	DataServer.exe, DataServer USPD.exe
Алгоритм вычисления цифрового идентификатора	MD5

Уровень защиты СПО АИИС КУЭ ЕНЭС (Метроскоп) от непреднамеренных и преднамеренных изменений - «высокий», в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ, метрологические и технические характеристики АИИС КУЭ приведены в таблицах 2 - 4. Таблица 2 - Состав ИК АИИС КУЭ

	Состав ИК АИИС КУЭ
№ ИК	Диспетчерское наименование точки учёта	ТТ	ТН	Счетчик	УСПД /УССВ	Вид электроэнергии
1	2	3	4	5	6	7
1	ОРУ 110 кВ, ОВ 110 кВ	ТГФМ-110 УХЛ1* кл.т. 0,2S Ктт= 300/5 рег. № 52261-12	НКФ-110-57 У1 кл.т. 0,5 Ктн = 110000/^3/100/^3 рег. № 78713-20	A1802RALXQ- P4GB-DW-4 кл.т. 0,2S/0,5 рег. № 31857-11		активная реактивная
2	ОРУ 110 кВ, ВЛ 110 кВ Новогорьковская ТЭЦ-Кудьма с отпайками (ВЛ ТЭЦ-Кудьма)	ТОГФ-110Ш УХЛ1* кл.т. 0,2S Ктт= 600/5 рег. № 44640-10	НКФ-110-57 У1 кл.т. 0,5 Ктн = 110000/^3/100/^3 рег. № 78713-20	A1802RALXQ- P4GB-DW-4 кл.т. 0,2S/0,5 рег. № 31857-11	RTU-325T рег. № 44626-10/ РСТВ-01-01 рег. № 40586-12	активная реактивная
3	ОРУ 110 кВ, ВЛ 110 кВ Кудьма-Мешиха	ТГФМ-110 УХЛ1* кл.т. 0,2S Ктт= 300/5 рег. № 52261-12	НКФ-110-57 У1 кл.т. 0,5 Ктн = 110000/^3/100/^3 рег. № 78713-20	A1802RALXQ- P4GB-DW-4 кл.т. 0,2S/0,5 рег. № 31857-11		активная реактивная

1	2	3	4	5	6	7
4	ОРУ 110 кВ, ВЛ 110 кВ Кудьма- Пропилен	ТГФМ-110 УХЛ1* кл.т. 0,2S Ктт= 200/5 рег. № 52261-12	НКФ-110-57 У1 кл.т. 0,5 Ктн = 110000/^3/100/^3 рег. № 78713-20	A1802RALXQ- P4GB-DW-4 кл.т. 0,2S/0,5 рег. № 31857-11		активная реактивная
5	ОРУ 110 кВ, ВЛ 110 кВ Кудьма-Ройка с отпайкой на ПС Федяково (ВЛ Кудьма-Ройка)	ТОГФ-110Ш УХЛ1* кл.т. 0,2S Ктт= 600/5 рег. № 44640-10	НКФ-110-57 У1 кл.т. 0,5 Ктн = 110000/^3/100/^3 рег. № 78713-20	A1802RALXQ- P4GB-DW-4 кл.т. 0,2S/0,5 рег. № 31857-11	RTU-325T рег. № 44626-10/	активная реактивная
6	ОРУ 110 кВ, ВЛ 110 кВ Кудьма- Рубин№1	ТГФМ-110 УХЛ1* кл.т. 0,2S Ктт= 200/5 рег. № 52261-12	НКФ-110-57 У1 кл.т. 0,5 Ктн = 110000/^3/100/^3 рег. № 78713-20	A1802RALXQ- P4GB-DW-4 кл.т. 0,2S/0,5 рег. № 31857-11	РСТВ-01-01 рег. № 40586-12	активная реактивная
7	ОРУ 110 кВ, ВЛ 110 кВ Кудьма- Рубин№2	ТГФМ-110 УХЛ1* кл.т. 0,2S Ктт= 200/5 рег. № 52261-12	НКФ-110-57 У1 кл.т. 0,5 Ктн = 110000/^3/100/^3 рег. № 78713-20	A1802RALXQ- P4GB-DW-4 кл.т. 0,2S/0,5 рег. № 31857-11		активная реактивная

1	2	3	4	5	6	7
8	ОРУ 110 кВ, ВЛ 110 кВ Новогорьковская ТЭЦ-Кудьма №2	ТОГФ-110Ш УХЛ1* кл.т. 0,2S Ктт= 600/5 рег. № 44640-10	НКФ-110-57 У1 кл.т. 0,5 Ктн = 110000/^3/100/^3 рег. № 78713-20	A1802RALXQ- P4GB-DW-4 кл.т. 0,2S/0,5 рег. № 31857-11	RTU-325T рег. № 44626-10/ РСТВ-01-01 рег. № 40586-12	активная реактивная
9	ОРУ 110 кВ, ВЛ 110 кВ Новогорьковская ТЭЦ-Кудьма №3	ТОГФ-110Ш УХЛ1* кл.т. 0,2S Ктт= 600/5 рег. № 44640-10	НКФ-110-57 У1 кл.т. 0,5 Ктн = 110000/^3/100/^3 рег. № 78713-20	A1802RALQ-P4GB- DW-4 кл.т. 0,2S/0,5 рег. № 31857-06		активная реактивная
10	ОРУ 110 кВ, ВЛ 110 кВ Кудьма -НОРСИ	ТВ-110 УХЛ3* кл.т. 0,2S Ктт= 600/5 рег. № 29255-13	НКФ-110-57 У1 кл.т. 0,5 Ктн = 110000/^3/100/^3 рег. № 78713-20	A1802RALX-P4GB- DW-4 кл.т. 0,2S/0,5 рег. № 31857-11		активная реактивная
11	ОРУ 35 кВ, КЛ-35 кВ 1ЦЛ	ТГМ-35 УХЛ1 кл.т. 0,5S Ктт= 600/5 рег. № 59982-15	ЗНОМ-35-65 У1 кл.т. 0,5 Ктн = 35000/^3/100/^3 рег. № 912-70	A1802RALXQ- P4GB-DW-4 кл.т. 0,2S/0,5 рег. № 31857-11		активная реактивная

1	2	3	4	5	6	7
12	ОРУ 35 кВ, КЛ-35 кВ 2ЦЛ	ТГМ-35 УХЛ1 кл.т. 0,5S Ктт= 600/5 рег. № 59982-15	ЗНОМ-35-65 У1 кл.т. 0,5 Ктн = 35000/^3/100/^3 рег. № 912-70	A1802RALXQ- P4GB-DW-4 кл.т. 0,2S/0,5 рег. № 31857-11		активная реактивная
13	ОРУ 35 кВ, КЛ-35 кВ 3ЦЛ	ТГМ-35 УХЛ1 кл.т. 0,5S Ктт= 600/5 рег. № 59982-15	ЗНОМ-35-65 У1 кл.т. 0,5 Ктн = 35000/^3/100/^3 рег. № 912-70	A1802RALXQ- P4GB-DW-4 кл.т. 0,2S/0,5 рег. № 31857-11	RTU-325T рег. № 44626-10/ РСТВ-01-01 рег. № 40586-12	активная реактивная
14	ОРУ 35 кВ, КЛ-35 кВ 9ЦЛ	ТГМ-35 УХЛ1 кл.т. 0,5S Ктт= 600/5 рег. № 59982-15	ЗНОМ-35-65 У1 кл.т. 0,5 Ктн = 35000/^3/100/^3 рег. № 912-70	A1802RALXQ- P4GB-DW-4 кл.т. 0,2S/0,5 рег. № 31857-11		активная реактивная

1	2	3	4	5	6	7
15	ОРУ 35 кВ, КЛ 35 кВ 11ЦЛ	ТГМ-35 УХЛ1 кл.т. 0,5S Ктт= 600/5 рег. № 59982-15	ЗНОМ-35-65 У1 кл.т. 0,5 Ктн = 35000/^3/100/^3 рег. № 912-70	A1802RALXQ- P4GB-DW-4 кл.т. 0,2S/0,5 рег. № 31857-11	RTU-325T рег. № 44626-10/ РСТВ-01-01 рег. № 40586-12	активная реактивная
Примечания: 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. 2 Допускается замена УСПД, УССВ на аналогичные утвержденных типов. 3 Замена оформляется техническим актом в установленном на предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как неотъемлемая часть.

Таблица 3 - Метрологические характеристики

Номер ИК	Диапазон значений силы тока	Границы интервала основной относительной погрешности ИК (активная энергия) (±*), %				Границы интервала относительной погрешности ИК в рабочих условиях эксплуатации (активная энергия) (±^), %
		cos ф = 1,0	cos ф = 0,8		cos ф = 0,5	cos ф = 1,0	cos ф = 0,8		cos ф = 0,5
1	2	3	4		5	6	7		8
1 - 10	0,01(0,02)1н1 < I1 < 0,051н1	1,1	1,3		2,1	1,3	1,5		2,2
	0,051н1 < I1 < 0,21н1	0,8	1,0		1,7	1,0	1,2		1,8
(ТТ 0,2S; TH 0,5; Сч 0,2S)	0,21н1 < I1 < 1н1	0,7	0,9		1,4	0,9	1,1		1,6
	1н1 < I1 < 1,21н1	0,7	0,9		1,4	0,9	1,1		1,6
11 - 15	0,01(0,02)1н1 < I1 < 0,051н1	1,8	2,5		4,8	1,9	2,6		4,8
(ТТ 0,5S; TH 0,5	0,051н1 < I1 < 0,21н1	1,1	1,6		3,0	1,2	1,7		3,0
	0,21н1 < I1 < 1н1	0,9	1,2		2,2	1,0	1,4		2,3
Сч 0,2S)	1н1 < I1 < 1,21н1	0,9	1,2		2,2	1,0	1,4		2,3
Номер ИК	Диапазон значений силы тока	Границы осно относит погрешн (реактивна (±^:		интервала вной ельной ости ИК я энергия) , %		Границы интервала относительной погрешности ИК в рабочих условиях эксплуатации (реактивная энергия) (±J), %
		cos ф = 0,8 (sin ф = 0,6)		cos ф = 0,5 (sin ф = 0,87)		cos ф = 0,8 (sin ф = 0,6)		cos ф = 0,5 (sin ф = 0,87)
1	2	3		4		5		6
1 - 8, 10	0,01(0,02)1н1 < I1 < 0,051н1	2,0		1,6		2,4		2,0
	0,051н1 < I1 < 0,21н1	1,6		1,1		2,1		1,7
(ТТ 0,2S; TH 0,5; Сч 0,5)	0,21н1 < I1 < 1н1	1,3		1,0		1,9		1,6
	1н1 < I1 < 1,21н1	1,3		1,0		1,9		1,6
9	0,01(0,02)1н1 < I1 < 0,051н1	3,5		2,7		4,8		3,8
	0,051н1 < I1 < 0,21н1	2,2		1,8		3,0		2,5
(ТТ 0,2S; TH	0,21н1 < I1 < 1н1	1,7		1,4		2,1		1,9
0,5; Сч 0,5)	1н1 < I1 < 1,21н1	1,6		1,3		2,0		1,8

Продолжение таблицы 3

1	2	3	4	5	6
11 - 15 (ТТ 0,5S; ТН 0,5 Сч 0,5)	0,01(0,02)1н1 < I1 < 0,051н1	4,0	2,4	4,2	2,7
	0,051н1 < I1 < 0,21н1	2,5	1,5	2,9	2,0
	0,21н1 < I1 < 1н1	1,9	1,2	2,3	1,7
	1н1 < I1 < 1,21н1	1,9	1,2	2,3	1,7
Пределы допускаемых смещений шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени UTC(SU), с		± 5
Примечания: 1 Характеристики погрешности ИК даны для измерения электроэнергии (получасовая). 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности P=0,95. 3 Погрешность в рабочих условиях указана при температуре окружающего воздуха в месте расположения счетчиков электроэнергии от плюс 10 до плюс 30°С.

Таблица 4 - Основные технические характеристики ИК

Наименование характеристики	Значение
Нормальные условия: параметры сети:
- напряжение, % от Ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- коэффициент мощности cos9	0,8
температура окружающей среды °C:
- для счетчиков активной энергии: ГОСТ Р 52323-2005	от +21 до +25
- для счетчиков реактивной энергии: ТУ 4228-011-29056091-11	от +21 до +25
ГОСТ 26035-83	от +18 до +22
Условия эксплуатации: параметры сети:
- напряжение, % от Ином	от 90 до 110
- ток, % от 1ном	от 1(2) до 120
- коэффициент мощности	от 0,5 инд до 0,8 емк
диапазон рабочих температур окружающего воздуха, °C:
- для ТТ, ТН	от -45 до +40
- для счетчиков	от -40 до +65
- для УСПД	от 0 до +50
- для УССВ	от -10 до +55
Надежность применяемых в АИИС КУЭ компонентов: счетчики электрической энергии Альфа А1800:
- среднее время наработки на отказ, ч, не менее	120000
- среднее время восстановления работоспособности, ч, не более	72
УСПД RTU-325T:
- среднее время наработки на отказ, ч, не менее	55000
- среднее время восстановления работоспособности, ч, не более	24
РСТВ-01-01:
- среднее время наработки на отказ, ч, не менее	55000
- среднее время восстановления работоспособности, ч, не более	24
ИВК:
- коэффициент готовности, не менее	0,99
- среднее время восстановления работоспособности, ч, не более	1
Глубина хранения информации счетчики электрической энергии:
- тридцатиминутный профиль нагрузки в двух направлениях,
сутки, не менее УСПД:	45
- суточные данные о тридцатиминутных приращениях
электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее	45
- при отключенном питании, лет, не менее	5
ИВК:
- результаты измерений, состояние объектов и средств
измерений, лет, не менее	3,5

Надежность системных решений:

-резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

-резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

в журналах событий счетчика и УСПД фиксируются факты:

-параметрирования;

-пропадания напряжения;

-коррекция времени.

Защищенность применяемых компонентов:

наличие механической защиты от несанкционированного доступа и пломбирование:

-счетчика;

-промежуточных клеммников вторичных цепей напряжения;

-испытательной коробки;

-УСПД;

наличие защиты на программном уровне:

-пароль на счетчике;

-пароль на УСПД;

-пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции времени в:

-счетчиках (функция автоматизирована);

-УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на систему и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 5. Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
1	2	3
Трансформатор тока	ТГФМ-110	15
Трансформатор тока	ТОГФ-110	12
Трансформатор тока	ТВ-110	3
Трансформатор тока	ТГМ-35	15
Трансформатор напряжения	НКФ-110	6
Трансформатор напряжения	ЗНОМ-35-65 У1	6
Счётчик электрической энергии трехфазный многофункциональный	Альфа А1800	15 шт.
УСПД	RTU-325T	1 шт.
РСТВ	РСТВ-01-01	1 шт.
Методика поверки	МП 206.1-115-2020	1 экз.
Паспорт-формуляр	АУВП.411711.ФСК.060.218.ПС-ФО	1 экз.

Поверка

осуществляется по документу МП 206.1-115-2020 «ГСИ. Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ЕНЭС

ПС 220 кВ «Кудьма». Методика поверки», утвержденному ФГУП «ВНИИМС» 16.10.2020 г.

Основные средства поверки:

• - трансформаторов тока - в соответствии с ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки;

• - трансформаторов напряжения - в соответствии с ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки и/или МИ 2845-2003 ГСИ. Измерительные трансформаторы напряжения 6/^3...35 кВ. Методика поверки на месте эксплуатации, МИ 2925-2005 ГСИ. Измерительные трансформаторы напряжения 35...330/V3 кВ. Методика поверки на месте эксплуатации с помощью эталонного делителя;

• - счетчиков электрической энергии Альфа А1800 (рег. № 31857-11) - по документу «Счетчики электрической энергии трехфазные многофункциональные Альфа А1800. Методика поверки ДЯИМ.411152.018 МП», утвержденному ФГУП «ВНИИМС» в 2011 г.;

• - счетчиков электрической энергии Альфа А1800 (рег. № 31857-06) - по документу

«Счетчики электрической энергии трехфазные многофункциональные Альфа А1800. Методика      поверки      МП-2203-0042-2006»,      утвержденному      ФГУП

«ВНИИМ им. Д.И. Менделеева» 19.05.2006 г.;

• - для УСПД RTU-325T - по документу «Устройства сбора и передачи данных RTU-325H и RTU-325T. Методика поверки. ДЯИМ.466215.005МП», утвержденному ФГУП «ВНИИМС» в 2010 г.;

• - для радиосервера точного времени РСТВ-01-01 - по документу «Радиосервер точного времени РСТВ-01. Методика поверки» ПЮЯИ.468212.039МП, утвержденному ФГУП «ВНИИФТРИ» 30.11.2011 г.;

• - блок коррекции времени ЭНКС-2, рег. № 37328-15;

• - термогигрометр CENTER (мод.315), рег. № 22129-09.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ЕНЭС ПС 220 кВ «Кудьма», аттестованном ФГУП «ВНИИМС», аттестат аккредитации № RA.RU.311787 от 02.08.2016 г.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ЕНЭС ПС 220 кВ «Кудьма»

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Общество с ограниченной ответственностью «Инженерный центр

«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)

ИНН 7733157421

Адрес: 123007, г. Москва, улица 1-я Магистральная, дом 17, строение 5, этаж 3 Телефон: +7 (495) 620-08-38

Факс: +7 (495) 620-08-48

E-mail: eaudit@ackye.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119631, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

---

Приложение № 5 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2333

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы аппаратно-программные «Барьер-Юг»

Назначение средства измерений

Комплексы аппаратно-программные «Барьер-Юг» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (далее - ТС) в зоне контроля и на контролируемом участке по видеокадрам, значений текущего времени, синхронизированных с национальной шкалой времени UTC(SU), измерений текущих навигационных параметров и определения на их основе координат комплексов.

Описание средства измерений

Принцип действия комплексов при измерении скорости движения ТС по видеокадрам в зоне контроля и на контролируемом участке основан на автоматическом измерении расстояния, пройденного ТС и интервалов времени, за которое это расстояние пройдено.

Принцип действия комплексов при измерении значений текущего времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени UTC(SU), и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексом. Для измерения скорости на контролируемом участке используется два комплекса.

Комплексы конструктивно состоят из видеомодуля и вычислительного модуля. В состав каждого видеомодуля входит цифровой видеодатчик, термокожух и ИК-прожектор. В зависимости от решаемых задач, в состав комплекса может входить 1 или 2 видеомодуля. В состав каждого вычислительного модуля входит модуль обработки и хранения данных, модуль термостабилизации, модуль геолокации, модуль автоматического мониторинга работоспособности комплекса и модуль питания и защиты.

Общий вид комплексов, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа представлены на рисунках 1, 2.

Рисунок 1 - Общий вид комплексов, схема пломбировки от несанкционированного доступа

‘ Место нанесения

I знака утверждения Е типа

Рисунок 2 - Место нанесения знака утверждения типа Программное обеспечение

Функционирование комплексов осуществляется специализированного программного обеспечения «Скорпион».

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Скорпион
Номер версии (идентификационный номер) ПО	не ниже 16.19.39
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	B0971AB2

Алгоритм вычисления идентификатора ПО

CRC32

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений скорости движения ТС в зоне контроля и на контролируемом участке, км/ч	от 0 до 255 включ.
Пределы допускаемой погрешности измерений скорости движения ТС а) в зоне контроля: - абсолютная, в диапазоне от 0 до 100 км/ч включ., км/ч - относительная, в диапазоне св. 100 км/ч до 255 км/ч включ., % б) на контролируемом участке в диапазоне от 0 до 255 км/ч включ., км/ч	±1 ±2 ±2
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени комплексов к шкале времени UTC(SU), c	±2
Границы допускаемой погрешности (по уровню вероятности 0,95 и геометрическом факторе PDOP < 3) определения координат в плане, м	±7

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Размеры зоны контроля, м:
- длина	от 6 до 40
- ширина	от 3 до 17
Минимальная протяженность контролируемого участка, м	150
Параметры электрического питания:
- напряжение переменного тока, В	220±20
- частота переменного тока, Гц	50
Потребляемая мощность, В^А, не более	300
Габаритные размеры без крепежных, установочных, съемных элементов и блоков питания, мм, не более: а) вычислительный модуль
- длина	650
- ширина	400
- высота	280
б) видеомодуль (в сборе)
- длина	460
- ширина	130
- высота	220
Масса без крепежных, установочных, съемных элементов и блоков питания, кг, не более:
- вычислительный модуль	18,0
- видеомодуль (в сборе)	5,0
Условия эксплуатации:
- температура окружающей среды, °С:	от -40 до +50
- относительная влажность воздуха при +30 °С, %	до 95
- атмосферное давление, кПа	от 80 до 106,6

Знак утверждения типа

наносится на корпус вычислительного модуля в виде наклейки и на титульные листы паспорта и руководства по эксплуатации методом печати.

Комплектность средства измерений

Таблица 4 - Комплектность комплексов

Наименование	Обозначение	Количество
Комплекс аппаратно-программный «Барьер-ЮГ»		1 шт.
Руководство по эксплуатации	06.02011.001.00.000 РЭ	1 экз.
Паспорт	06.02011.001.00.000 ПС	1 экз.
Методика поверки	651-19-042 МП	1 экз.

Поверка

осуществляется по документу 651-19-042 МП «ГСИ. Комплексы аппаратно-программные «Барьер-ЮГ». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 15 января 2020 г.

Основные средства поверки:

• - источник первичный точного времени УКУС-ПИ 02ДМ, регистрационный номер 60738-15;

• - аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS NV08C-MCM, NV08C-CSM и NV08C-CSM-DR, регистрационный номер 52614-13;

• - GNSS-приемники спутниковые геодезические многочастотные   SIGMA,

регистрационный номер 40862-09;

• - дальномер лазерный ADA Cosmo 100, регистрационный номер 69904-17;

• - курвиметры дорожные КП-230 РДТ и КП-230м РДТ, регистрационный номер 51836-12.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к комплексам аппаратно-программным «Барьер-ЮГ»

Комплексы аппаратно-программные «Барьер-ЮГ». Технические условия. ТУ 26.51.64-011-37111183-2017.

Изготовитель

Общество с ограниченной ответственностью «СКОБЖ» (ООО «СКОБЖ»)

ИНН 2312188418

Адрес: 350059, г. Краснодар, 3-й Тихорецкий пр-д, 19

Телефон: +7 (861) 274-87-11

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»

Адрес: 141570, Московская область, Солнечногорский район, город Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ

Телефон (факс): +7(495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018.

---

Приложение № 6 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2333

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ТЭЦ-1 Филиала ПАО «Квадра» -«Курская генерация»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ТЭЦ-1 Филиала ПАО «Квадра» - «Курская генерация» предназначена для измерений активной и реактивной электрической энергии и мощности, выработанной и потребленной (переданной) за установленные интервалы времени отдельными технологическими объектами, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер АИИС КУЭ, устройство синхронизации системного времени (УССВ) на базе ГЛОНАСС-приемника типа УСВ-3, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ) и программное обеспечение (ПО) «АльфаЦЕНТР».

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются усредненные значения активной мощности и среднеквадратические значения напряжения и тока за период 0,02 с. По вычисленным среднеквадратическим значениям тока и напряжения производится вычисление полной мощности за период. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на верхний, второй уровень системы, где осуществляется дальнейшая обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача, оформление отчетных документов, отображение информации на мониторах АРМ и передача данных в организации -участники оптового рынка электрической энергии и мощности, в том числе в АО «АТС», АО «СО ЕЭС» и смежным субъектам, через каналы связи в виде XML-файлов, установленных форматов, в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности с использованием электронной подписи субъекта рынка. Передача результатов измерений, состояния средств измерений по группам точек поставки производится со 2-го уровня настоящей системы.

АИИС КУЭ имеет возможность принимать измерительную информацию от других смежных АИИС КУЭ, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях системы (ИИК и ИВК). АИИС КУЭ оснащена УССВ, синхронизирующим собственную шкалу времени со шкалой всемирного координированного времени Российской Федерации UTC(SU) по сигналам глобальной навигационной системы ГЛОНАСС, получаемых от ГЛОНАСС-приемника.

Сравнение шкалы времени сервера АИИС КУЭ со шкалой времени УССВ осуществляется во время сеанса связи с УССВ. При наличии любого расхождения сервер АИИС КУЭ производит синхронизацию собственной шкалы времени со шкалой времени УССВ.

Сравнение шкалы времени счетчиков со шкалой времени сервера АИИС КУЭ осуществляется во время сеанса связи со счетчиками. При наличии расхождения шкалы времени счетчика со шкалой времени сервера АИИС КУЭ на ±2 си более, производится синхронизация шкалы времени счетчика.

Факты синхронизации времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после синхронизации или величины синхронизации времени, на которую были скорректированы указанные устройства, отражаются в журналах событий счетчика и сервера АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, проверку прав пользователей и входа с помощью пароля, защиту передачи данных с помощью контрольных сумм, что соответствует уровню -«средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО приведена в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	АльфаЦЕНТР
Номер версии (идентификационный номер) ПО	не ниже 12.1
Наименование программного модуля ПО	ac metrology.dll
Цифровой идентификатор ПО	3E73 6B7F3 80863F44CC8E6F7BD211C54
Алгоритм вычисления цифрового идентификатора	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) АИИС КУЭ и их основные метрологические характеристики приведены в таблицах 2 - 4.

Таблица 2 - Состав ИК АИИС КУЭ

Номер ИК	Наименование ИК	ТТ	ТН	Счетчик	УССВ/Сервер	Вид электрической энергии и мощности
1	2	3	4	5	6	7
1	Курская ТЭЦ-1, ОРУ-110 кВ, ОМВ 110 кВ	ТВ 600/5 Кл. т. 0,5S Рег. № 19720-05		Альфа А1800 Кл. т. 0,5S/1,0 Рег. № 31857-20		активная реактивная
2	Курская ТЭЦ-1, ОРУ-110 кВ, ВЛ-110 кВ Волокно-1	ТВ 600/5 Кл. т. 0,5S Рег. № 19720-06		Альфа А1800 Кл. т. 0,5S/1,0 Рег. № 31857-20		активная реактивная
3	Курская ТЭЦ-1, ОРУ-110 кВ, ВЛ-110 кВ Волокно-2	ТВ 600/5 Кл. т. 0,5S Рег. № 19720-06	НАМИ-110 УХЛ1 110000/^3:100/^3	Альфа А1800 Кл. т. 0,5S/1,0 Рег. № 31857-20	УССВ: УСВ-3 Рег. № 64242-16	активная реактивная
4	Курская ТЭЦ-1, ОРУ-110 кВ, ВЛ-110 кВ Конарево	ТВ 600/5 Кл. т. 0,5S Рег. № 19720-06	Кл. т. 0,2 Рег. № 24218-03	Альфа А1800 Кл. т. 0,5S/1,0 Рег. № 31857-20	сервер АИИС КУЭ: HP ProLiant DL120 G6	активная реактивная
5	Курская ТЭЦ-1, ОРУ-110 кВ, ВЛ-110 кВ Сеймская	ТВ 600/5 Кл. т. 0,5S Рег. № 19720-06		Альфа А1800 Кл. т. 0,5S/1,0 Рег. № 31857-20		активная реактивная
6	Курская ТЭЦ-1, ОРУ-110 кВ, ВЛ-110 кВ Лесная-1	ТВ 600/5 Кл. т. 0,5S Рег. № 19720-06		Альфа А1800 Кл. т. 0,5S/1,0 Рег. № 31857-20		активная реактивная

1	2	3	4	5	6	7
7	Курская ТЭЦ-1, ОРУ-110 кВ, ВЛ-110 кВ Лесная-2	ТВ 600/5 Кл. т. 0,5S Рег. № 19720-06	НАМИ-110 УХЛ1 110000/^3:100/^3 Кл. т. 0,2 Рег. № 24218-03	Альфа А1800 Кл. т. 0,5S/1,0 Рег. № 31857-20	УССВ: УСВ-3 Рег. № 64242-16 сервер АИИС КУЭ: HP ProLiant DL120 G6	активная реактивная
8	Курская ТЭЦ-1, ОРУ-110 кВ, ВЛ-110 кВ Промышленная-1	ТВ 600/5 Кл. т. 0,5S Рег. № 19720-06		Альфа А1800 Кл. т. 0,5S/1,0 Рег. № 31857-20		активная реактивная
9	Курская ТЭЦ-1, ОРУ-110 кВ, ВЛ-110 кВ Промышленная-2	ТВ 600/5 Кл. т. 0,5S Рег. № 19720-06		Альфа А1800 Кл. т. 0,5S/1,0 Рег. № 31857-20		активная реактивная
10	Курская ТЭЦ-1, ОРУ-110 кВ, ВЛ-110 кВ Счетмаш	ТВ 600/5 Кл. т. 0,5S Рег. № 19720-06		Альфа А1800 Кл. т. 0,5S/1,0 Рег. № 31857-20		активная реактивная
11	Курская ТЭЦ-1, ОРУ-110 кВ, ВЛ-110 кВ Садовая	ТВ 600/5 Кл. т. 0,5S Рег. № 19720-06		Альфа А1800 Кл. т. 0,5S/1,0 Рег. № 31857-20		активная реактивная
12	Курская ТЭЦ-1, ОРУ-110 кВ, ВЛ-110 кВ Южная-1	ТВ 600/5 Кл. т. 0,5S Рег. № 19720-06		Альфа А1800 Кл. т. 0,5S/1,0 Рег. № 31857-20		активная реактивная
13	Курская ТЭЦ-1, ОРУ-110 кВ, ВЛ-110 кВ Южная-2	ТВ 600/5 Кл. т. 0,5S Рег. № 19720-06		Альфа А1800 Кл. т. 0,5S/1,0 Рег. № 31857-20		активная реактивная

1	2	3	4	5	6	7
14	Курская ТЭЦ-1, ЗРУ-35 кВ, ВЛ-35 кВ Западная-1	ТОЛ 35 600/5 Кл. т. 0,5S Рег. № 21256-03	ЗНОМ-35 35000/^3:100/^3 Кл. т. 0,5 Рег. № 912-54	Альфа А1800 Кл. т. 0,5S/1,0 Рег. № 31857-20	УССВ: УСВ-3 Рег. № 64242-16 сервер АИИС КУЭ: HP ProLiant DL120 G6	активная реактивная
15	Курская ТЭЦ-1, ЗРУ-35 кВ, ВЛ-35 кВ Западная-2	ТОЛ-35 III-IV 600/5 Кл. т. 0,5S Рег. № 34016-07		Альфа А1800 Кл. т. 0,5S/1,0 Рег. № 31857-20		активная реактивная
16	Курская ТЭЦ-1, ЗРУ-35 кВ, ВЛ-35 кВ КЗТЗ-1	ТОЛ-35 600/5 Кл. т. 0,5S Рег. № 21256-07		Альфа А1800 Кл. т. 0,5S/1,0 Рег. № 31857-20		активная реактивная
17	Курская ТЭЦ-1, ЗРУ-35 кВ, ВЛ-35 кВ КЗТЗ-2	ТОЛ-35 600/5 Кл. т. 0,5S Рег. № 21256-07		Альфа А1800 Кл. т. 0,5S/1,0 Рег. № 31857-20		активная реактивная
18	Курская ТЭЦ-1, ЗРУ-35 кВ, ШСМВ-35 кВ	ТОЛ 35 600/5 Кл. т. 0,5S Рег. № 21256-03		Альфа А1800 Кл. т. 0,5S/1,0 Рег. № 31857-20		активная реактивная
19	Курская ТЭЦ-1, ТГ-3 (6,3 кВ), 1 ветвь	ТЛШ 4000/5 Кл. т. 0,2S Рег. № 64182-16	НТМИ 6000/100 Кл. т. 0,5 Рег. № 831-53	ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97		активная реактивная
20	Курская ТЭЦ-1, ТГ-3 (6,3 кВ), 2 ветвь	ТЛШ 4000/5 Кл. т. 0,2S Рег. № 64182-16		ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97		активная реактивная

1	2	3	4	5	6	7
21	Курская ТЭЦ-1, ТГ-4 (6,3 кВ)	ТШВ-15 8000/5 Кл. т. 0,5 Рег. № 1836-63	ЗНОЛ-06 6000/^3:100/^3 Кл. т. 0,5 Рег. № 3344-72	ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97	УССВ: УСВ-3 Рег. № 64242-16 сервер АИИС КУЭ: HP ProLiant DL120 G6	активная реактивная
22	Курская ТЭЦ-1, ГРУ 6 кВ 1 сек., яч. № 2, Ф. 602	ТПОФ 600/5 Кл. т. 0,5 Рег. № 518-50	НТМИ 6000/100 Кл. т. 0,5 Рег. № 831-53	ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97		активная реактивная
23	Курская ТЭЦ-1, ГРУ 6 кВ 1 сек., яч. № 4, Ф. 604	ТПОФ 750/5 Кл. т. 0,5 Рег. № 518-50		ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97		активная реактивная
24	Курская ТЭЦ-1, ГРУ 6 кВ 1 сек., яч. № 5, Ф. 605	ТПФМ-10 400/5 Кл. т. 0,5 Рег. № 814-53		ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97		активная реактивная
25	Курская ТЭЦ-1, ГРУ 6 кВ 1 сек., яч. № 8, Ф. 608	ТПФМ-10 400/5 Кл. т. 0,5 Рег. № 814-53		ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97		активная реактивная
26	Курская ТЭЦ-1, ГРУ 6 кВ 1 сек., яч. № 10, Ф. 610	ТПОФ 600/5 Кл. т. 0,5 Рег. № 518-50		ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97		активная реактивная
27	Курская ТЭЦ-1, ГРУ 6 кВ 1 сек., яч. № 13, Ф. 613	ТПОФ 600/5 Кл. т. 0,5 Рег. № 518-50		ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97		активная реактивная

1	2	3	4	5	6	7
28	Курская ТЭЦ-1, ГРУ 6 кВ 2 сек., яч. № 20, Ф. 620	ТПОФ 600/5 Кл. т. 0,5 Рег. № 518-50	НТМИ 6000/100 Кл. т. 0,5 Рег. № 831-53	ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97	УССВ: УСВ-3 Рег. № 64242-16 сервер АИИС КУЭ: HP ProLiant DL120 G6	активная реактивная
29	Курская ТЭЦ-1, ГРУ 6 кВ 2 сек., яч. № 25, Ф. 625	ТПОФ 600/5 Кл. т. 0,5 Рег. № 518-50		ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97		активная реактивная
30	Курская ТЭЦ-1, ГРУ 6 кВ 2 сек., яч. № 28, Ф. 628	ТПОФ 600/5 Кл. т. 0,5 Рег. № 518-50		ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97		активная реактивная
31	Курская ТЭЦ-1, ГРУ 6 кВ 2 сек., яч. № 29, Ф. 629	ТПОЛ-10 1000/5 Кл. т. 0,5 Рег. № 1261-59		ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97		активная реактивная
32	Курская ТЭЦ-1, ГРУ 6 кВ 3 сек., яч. № 33, Ф. 633	ТПОФ 600/5 Кл. т. 0,5 Рег. № 518-50	НТМИ 6000/100 Кл. т. 0,5 Рег. № 831-53	ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97		активная реактивная
33	Курская ТЭЦ-1, ГРУ 6 кВ 3 сек., яч. № 37, Ф. 637	ТПОФ 1000/5 Кл. т. 0,5 Рег. № 518-50		ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97		активная реактивная
34	Курская ТЭЦ-1, ГРУ 6 кВ 3 сек., яч. № 38, Ф. 638	ТПОФ 1000/5 Кл. т. 0,5 Рег. № 518-50		ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97		активная реактивная

1	2	3	4	5	6	7
35	Курская ТЭЦ-1, ГРУ 6 кВ 3 сек., яч. № 39, Ф. 639	ТПОФ 600/5 Кл. т. 0,5 Рег. № 518-50	НТМИ 6000/100 Кл. т. 0,5 Рег. № 831-53	ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97	УССВ: УСВ-3 Рег. № 64242-16 сервер АИИС КУЭ: HP ProLiant DL120 G6	активная реактивная
36	Курская ТЭЦ-1, ГРУ 6 кВ 3 сек., яч. № 40, Ф. 640	ТПОФ 600/5 Кл. т. 0,5 Рег. № 518-50		ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97		активная реактивная
37	Курская ТЭЦ-1, ГРУ 6 кВ 3 сек., яч. № 41, Ф. 641	ТПОФ 600/5 Кл. т. 0,5 Рег. № 518-50		ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97		активная реактивная
38	Курская ТЭЦ-1, ГРУ 6 кВ 3 сек., яч. № 42, Ф. 642	ТПОФ 600/5 Кл. т. 0,5 Рег. № 518-50		ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97		активная реактивная
39	Курская ТЭЦ-1, ГРУ 6 кВ 3 сек., яч. № 44, Ф. 644	ТПОФ 600/5 Кл. т. 0,5 Рег. № 518-50		ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97		активная реактивная
40	Курская ТЭЦ-1, ГРУ 6 кВ 3 сек., яч. № 46, Ф. 646	ТПФМ-10 400/5 Кл. т. 0,5 Рег. № 814-53		ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97		активная реактивная
41	Курская ТЭЦ-1, ГРУ 6 кВ 3 сек., яч. № 51, Ф. 651	ТПОЛ-10 1000/5 Кл. т. 0,5 Рег. № 1261-59		ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97		активная реактивная

1	2	3	4	5	6	7
42	Курская ТЭЦ-1, ГРУ 6 кВ 4 сек., яч. № 57, Ф. 657 ТС	ТПОЛ-10 600/5 Кл. т. 0,5 Рег. № 1261-59	НТМИ 6000/100 Кл. т. 0,5 Рег. № 831-53	ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97	УССВ: УСВ-3 Рег. № 64242-16 сервер АИИС КУЭ: HP ProLiant DL120 G6	активная реактивная
43	Курская ТЭЦ-1, ГРУ 6 кВ 4 сек., яч. № 58, Ф. 658	ТПОЛ-10 1000/5 Кл. т. 0,5 Рег. № 1261-59		ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97		активная реактивная
44	Курская ТЭЦ-1, ГРУ 6 кВ 4 сек., яч. № 60, Ф. 660	ТПОФ 750/5 Кл. т. 0,5 Рег. № 518-50		ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97		активная реактивная
45	Курская ТЭЦ-1, ГРУ 6 кВ 4 сек., яч. № 62, Ф. 662	ТПЛ-10 100/5 Кл. т. 0,5 Рег. № 1276-59		ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97		активная реактивная
46	Курская ТЭЦ-1, ГРУ 6 кВ 4 сек., яч. № 64, Ф. 664	ТПОФ 600/5 Кл. т. 0,5 Рег. № 518-50		ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97		активная реактивная
47	Курская ТЭЦ-1, ГРУ 6 кВ 4 сек., яч. № 67, Ф. 667	ТПОФ 600/5 Кл. т. 0,5 Рег. № 518-50		ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97		активная реактивная
48	Курская ТЭЦ-1, ГРУ 6 кВ 4 сек., яч. № 68, Ф. 668	ТПОЛ-10 1000/5 Кл. т. 0,5 Рег. № 1261-59		ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97		активная реактивная

1	2	3	4	5	6	7
49	Курская ТЭЦ-1, ГРУ 6 кВ 4 сек., яч. № 69, Ф. 669	ТПОФ 600/5 Кл. т. 0,5 Рег. № 518-50	НТМИ 6000/100 Кл. т. 0,5 Рег. № 831-53	ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97	УССВ: УСВ-3 Рег. № 64242-16 сервер АИИС КУЭ: HP ProLiant DL120 G6	активная реактивная
50	Курская ТЭЦ-1, ГРУ 6 кВ 4 сек., яч. № 70, Ф. 670	ТПОЛ-10 1000/5 Кл. т. 0,5 Рег. № 1261-59		ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97		активная реактивная
51	Курская ТЭЦ-1, ГРУ 6 кВ 4 сек., яч. № 71, Ф. 671	ТПОЛ-10 800/5 Кл. т. 0,5 Рег. № 1261-59		ЕвроАЛЬФА Кл. т. 0,5S/1,0 Рег. № 16666-97		активная реактивная
П р и м е ч а н и я 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что собственник АИИС КУЭ не претендует на улучшение указанных в таблицах 3 и 4 метрологических характеристик. 2 Допускается замена УССВ на аналогичные утвержденного типа. 3 Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). 4 Допускается изменение наименований ИК, без изменения объекта измерений. 5 Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Номер ИК	Диапазон тока	Метрологические характеристики ИК
		Границы основной относительной погрешности измерений, (± 5), %			Границы относительной погрешности измерений в рабочих условиях эксплуатации, (±5), %
		cos ф = 1,0	cos ф = 0,8	cos ф = 0,5	cos ф = 1,0	cos ф = 0,8	cos ф = 0,5
1 - 13 (ТТ 0,5S; ТН 0,2; Счетчик 0,5S)	ком — 1 2 3 41 — 1,211ном	0,9	1,2	2,0	1,6	2,1	2,6
	0,211ном — 11 < ком	0,9	1,2	2,0	1,6	2,1	2,6
	0,111ном — 11 < 0,211ном	1,1	1,6	2,8	1,7	2,3	3,3
	0,0511ном — I1 < 0,111ном	1,1	1,8	2,9	1,7	2,5	3,4
	0,0111ном — I1 < 0,0511ном	2,0	3,0	5,4	2,7	3,4	5,7
14 - 18 (ТТ 0,5S; ТН 0,5; Счетчик 0,5S)	11ном — 11 — 1,211ном	1,0	1,4	2,3	1,7	2,2	2,9
	0,211ном — 11 < 11ном	1,0	1,4	2,3	1,7	2,2	2,9
	0,111ном — 11 < 0,211ном	1,2	1,7	3,0	1,8	2,4	3,5
	0,0511ном — I1 < 0,111ном	1,2	1,9	3,1	1,8	2,6	3,6
	0,0111ном — I1 < 0,0511ном	2,1	3,0	5,5	2,7	3,5	5,8
19; 20 (ТТ 0,2S; ТН 0,5; Счетчик 0,5S)	11ном — 11 — 1,211ном	0,9	1,1	1,5	1,6	2,0	2,3
	0,211ном — 11 < 11ном	0,9	1,1	1,5	1,6	2,0	2,3
	0,111ЙОМ — I1 < 0,211нОм	0,9	1,1	1,7	1,6	2,1	2,4
	0,05ком — Z1 < 0,1ком	0,9	1,4	1,9	1,6	2,3	2,6
	0,0111ном — I1 < ОЖном	1,5	1,7	2,5	2,3	2,5	3,0
21 - 51 (ТТ 0,5; ТН 0,5; Счетчик 0,5S)	11ном — 11 — 1,2ком	1,0	1,4	2,3	1,7	2,2	2,9
	0,211ном — 11 < 11ном	1,2	1,7	3,0	1,8	2,4	3,5
	0,111ном — I1 < 0,211ном	1,8	2,9	5,4	2,3	3,4	5,7
	0,0511ном — I1 < 0,111ном	1,8	3,0	5,5	2,3	3,5	5,8

П р и м е ч а н и я

мощность)

Номер ИК	Диапазон тока	Метрологические характеристики ИК
		Границы относительной основной погрешности измерений, (± 5), %		Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± 5) , %
		cos ф = 0,8	cos ф = 0,5	cos ф = 0,8	cos ф = 0,5
1 - 13 (ТТ 0,5S; ТН 0,2; Счетчик 1,0)	11ном — I1 — 1,211ном	1,9	1,4	3,9	3,7
	0,211ном — I1 < 11ном	1,9	1,4	3,9	3,7
	0,111ном — Il < 0,211ном	2,4	1,7	4,2	3,8
	0,0511ном — I1 < 0,111ном	2,7	2,1	4,4	4,0
	0,021!ном — I1 < 0,0511ном	4,5	2,9	5,7	4,5
14 - 18 (ТТ 0,5S; ТН 0,5; Счетчик 1,0)	11ном — I1 — 1,211ном	2,1	1,5	4,0	3,8
	0,211ном — I1 < 11ном	2,1	1,5	4,0	3,8
	0,111ном — I1 < 0,2ком	2,6	1,8	4,3	3,9
	0,05^ — I, < 0,П1йом	2,9	2,1	4,5	4,1
	0Ж1ном — I1 < 0,05ком	4,6	3,0	5,8	4,5
19; 20 (ТТ 0,2S; ТН 0,5; Счетчик 1,0)	^ном — I1 — ^ком	1,6	1,3	2,4	2,2
	0,2ком — I1 < ^ном	1,7	1,4	2,5	2,3
	0Л1ном — I1 < 0,2ком	1,9	1,5	2,9	2,5
	0Ж1ном — I1 < 0,1ком	2,2	1,8	3,6	3,0
	0,02^ —11 < 0,05^	3,5	2,6	6,0	4,6
21 - 51 (ТТ 0,5; ТН 0,5; Счетчик 1,0)	^ном — I1 — ^^^ом	2,1	1,5	2,7	2,3
	0,2I1ном — I1 < ^ном	2,6	1,8	3,2	2,5
	0,И1нОм — I1 < 0,2I1ном	4,5	2,8	5,0	3,4
	0Ж1нОм — I1 < 0,И1ном	4,7	2,9	5,5	3,8

П р и м е ч а н и я

• 1 Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой).

• 2 Погрешность в рабочих условиях указана для cos ф = 0,8; 0,5 инд. и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от 0 до плюс 40 °С.

• 3 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95 .

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 5.

Наименование характеристики	Значение
Количество измерительных каналов	51
Нормальные условия: параметры сети:
- напряжение, % от Ином	от 99 до101
- ток, % от 1ном	от 1 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	от 0,5 инд. до 0,8 емк.
температура окружающей среды, °С	от +21 до +25
Условия эксплуатации: параметры сети:
- напряжение, % от Ином	от 90 до 110
- ток, % от 1ном	от 1 до 120
- частота, Гц	от 49,5 до 50,5
- коэффициент мощности cos9	от 0,5 инд. до 0,8 емк.
температура окружающей среды для ТТ и ТН, °С	от -45 до +40
температура окружающей среды в месте расположения счетчиков, °С	от 0 до +40
магнитная индукция внешнего происхождения, мТл, не более	0,5
Надежность применяемых в АИИС КУЭ компонентов: Счетчики:
- среднее время наработки на отказ, ч, не менее	50000
- среднее время восстановления работоспособности, сут, не более	3
Сервер АИИС КУЭ:
- среднее время наработки на отказ, ч, не менее	100000
- среднее время восстановления работоспособности, ч, не более	1
УССВ:
- среднее время наработки на отказ, ч, не менее	45000
- среднее время восстановления работоспособности, ч, не более	2
Глубина хранения информации Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	45
- при отключении питания, лет, не менее	5
Сервер АИИС КУЭ: - хранение результатов измерений и информации о состоянии
средств измерений, лет, не менее	3,5
Пределы допускаемой погрешности СОЕВ, с	±5

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения (в т. ч. и пофазного);

• - коррекции времени в счетчике;

• - журнал сервера:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчиках и сервере;

• - пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- счетчика;

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- сервера (серверного шкафа);

- защита на программном уровне информации при хранении, передаче, параметрировании:

- счетчика;

- сервера.

Возможность коррекции времени:

- в счетчиках (функция автоматизирована);

- в сервере (функция автоматизирована).

Возможность сбора информации:

- о результатах измерений (функция автоматизирована);

- о состоянии средств измерений (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 6.

Таблица 6 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
1	2	3
Трансформатор тока	ТВ	39
Трансформатор тока	ТОЛ 35	6
Трансформатор тока	ТОЛ-35 III-IV	3
Трансформатор тока	ТОЛ-35	6
Трансформатор тока	ТЛШ	6
Трансформатор тока	ТШВ-15	3
Трансформатор тока	ТПОФ	40
Трансформатор тока	ТПФМ-10	6
Трансформатор тока	ТПОЛ-10	14
Трансформатор тока	ТПЛ-10	2
Трансформатор напряжения	НАМИ-110 УХЛ1	6
Трансформатор напряжения	ЗНОМ-35	6
Трансформатор напряжения	НТМИ	9
Трансформатор напряжения	ЗНОЛ-06	3
Счетчик электрической энергии многофункциональный	Альфа А1800	18
Счетчик электрической энергии многофункциональный	ЕвроАЛЬФА	33
Устройство синхронизации системного времени	УСВ-3	1
Сервер АИИС КУЭ	HP ProLiant DL120 G6	1
Программное обеспечение	«АльфаЦЕНТР»	1
Методика поверки	МИ 3000-2018	1

Продолжение таблицы 6

1	2	3
Формуляр	ЭНСТ 411711.241. ФО	1

Поверка

осуществляется по документу МИ 3000-2018 «Рекомендация. Государственная система обеспечения единства измерений. Системы автоматизированные информационноизмерительные коммерческого учета электрической энергии. Методика поверки», утвержденному ФГУП «ВНИИМС» 28.02.2018 г.

Основные средства поверки:

• - ТТ - по ГОСТ 8.217-2003;

• - ТН - по ГОСТ 8.216-2011;

• - Счетчики Альфа А1800 по документу МП-166/04-2020 «Счетчики электрической энергии трехфазные многофункциональные Альфа А1800. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 12 февраля 2020 г.;

• - Счетчики ЕвроАЛЬФА по документу «Многофункциональный микропроцессорный счетчик электрической энергии типа ЕвроАЛЬФА (ЕА). Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» в 1998 г.;

• - УССВ УСВ-3 по документу РТ-МП-3124-441-2016 «Устройства синхронизации времени УСВ-3. Методика поверки», утвержденному ФБУ «Ростест-Москва» 23.03.2016 г.;

• - радиочасы МИР РЧ-02 (Рег. № 46656-11);

• - прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор-3.3Т1 (Рег. № 39952-08);

• - термогигрометр Ива-6 (Рег. № 46434-11);

• - миллитесламетр портативный универсальный ТПУ (Рег. № 28134-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки со штрих-кодом и (или) оттиска клейма поверителя.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений количества электрической энергии (мощности) с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии ТЭЦ-1 Филиала ПАО «Квадра» - «Курская генерация» (АИИС КУЭ ТЭЦ-1 Филиала ПАО «Квадра» - «Курская генерация»)», аттестованной ООО «АСЭ», аттестат аккредитации № RA.RU.312617 от 17.01.2019 г.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электрической энергии (АИИС КУЭ) ТЭЦ-1 Филиала ПАО «Квадра» - «Курская генерация»

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Общество с ограниченной ответственностью «Энергосистемы» (ООО «Энергосистемы»)

ИНН: 3328498209

Адрес: 600028, г. Владимир, ул. Сурикова, д. 10 «А», помещение 10

Телефон (факс): (4922) 60-23-22

Web-сайт: ensys.su

E-mail: post@ensys.su

Заявитель

Общество с ограниченной ответственностью «Автоматизированные энергетике» (ООО «АСЭ»)

ИНН: 3329074523

Адрес: 600026, г. Владимир, ул. Тракторная, д. 7А

Юридический адрес: 600031, г. Владимир, ул. Юбилейная, д. 15

Телефон: (4922) 60-43-42

Web-сайт: autosysen.ru

E-mail: info@autosysen.ru

Испытательный центр

Общество с ограниченной ответственностью «Автоматизированные энергетике»

Адрес: 600026, г. Владимир, ул. Тракторная, д. 7А

Телефон: (4922) 60-43-42

Web-сайт: autosysen.ru

E-mail: Autosysen@gmail.com

Аттестат аккредитации ООО «АСЭ» по проведению испытаний средств целях утверждения типа № RA.RU.312617 от 17.01.2019 г.

¹

Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой).

²

Погрешность в рабочих условиях указана для cos ф = 1,0; 0,8; 0,5 инд. и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от 0 до плюс 40 °С.

³

В качестве характеристик относительной погрешности указаны границы интервала,

⁴

соответствующие вероятности Р = 0,95 .

---

Приложение № 9 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2333

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тахеометры электронные Trimble C5 HP

Назначение средства измерений

Тахеометры электронные Trimble C5 HP (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов.

Описание средства измерений

Тахеометры - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования.

Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: «темно» - «светло», которые принимаются фотоприёмником и поступают в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.

Измерение расстояний производится размещенным в зрительной трубе лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулированное излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз излучаемого и принимаемого сигналов, на основании которой вычисляется расстояние до цели. Лазерный дальномер может работать как с применением призменных или специальных плёночных отражателей, так и без отражателя.

Конструктивно тахеометры выполнены единым блоком. На передней и задней панелях находятся жидкокристаллические дисплеи с кнопками управления. На правой колонке размещен наводящий винт вертикального круга. На боковых панелях расположены наводящий винт горизонтального круга, оптический центрир, два батарейных отсека, а также порты USB для подключения к внешним устройствам.

Тахеометры оснащены интерфейсным портом RS232 для связи с внешними устройствами и подключения к внешнему источнику питания, а также модулем беспроводного обмена данными Bluetooth.

Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти или на внешнем накопителе и впоследствии могут быть переданы на внешние устройства.

Тахеометры выпускаются в четырёх модификациях: Trimble C5 HP 1",

Trimble C5 HP 2", Trimble C5 HP 3", Trimble C5 HP 5", которые отличаются между собой погрешностью измерений углов.

Общий вид тахеометров представлен на рисунке 1.

Рисунок 1 - Общий вид тахеометров электронных Trimble C5 HP

Пломбирование крепёжных винтов корпуса не производится. Ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

Программное обеспечение

Тахеометры имеют встроенное микропрограммное обеспечение «МПО Trimble C5 HP», используемое для обеспечения взаимодействия узлов тахеометра, а также программное обеспечение «Trimble Access», предназначенное для проведения измерений, обработки, записи, экспорта измеренных величин и импорта исходных данных.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 -2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Наименование программного обеспечения	МПО Trimble C5 HP	Trimble Access
Идентификационное наименование ПО	NTSystemSetupCE.cab	Trimble Access.exe
Номер версии (идентификационный номер ПО), не ниже	3.1.0.4	2017.24
Цифровой идентификатор ПО	90E9983F	7CAA30A1
Алгоритм вычисления цифрового идентификатора ПО	CRC32	CRC32

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Модификация	Trimble C5 HP 1"	Trimble C5 HP 2"	Trimble C5 HP 3"	Trimble C5 HP 5"
Диапазон работы компенсатора, не менее	±3
Диапазон измерений: - углов, ° - расстояний, м, не менее: - с призменным отражателем - с плёночным отражателем - без отражателя	от 0 до 360 от 1,5 до 3000 от 1,5 до 2701) от 1,5 до 5002) от 1,5 до 3503)
Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), "	±2	±4	±6	±10
Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - с призменным отражателем: - на расстоянии от 1,5 до 1000 м включ. - на расстоянии св. 1000 до 3000 м включ. - с плёночным отражателем - без отражателя	±2 • (1 + 1,540’6 • D) ±2 • (2 + 2Ч0’6 • D) ±2 • (2 + 2Ч0’6 • D)1) ±2 • (2 + 240’6 • D), где D - измеряемое расстояние, мм
Допускаемая средняя квадратическая погрешность измерений углов, "	1	2	3	5
Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - с призменным отражателем: - на расстоянии от 1,5 до 1000 м включ. - на расстоянии св. 1000 до 3000 м включ. - с плёночным отражателем - без отражателя	1 + 1,540’6 • D 2 + 2Ч0’6 • D 2 + 2Ч0’6 • D1) 2 + 240’6 • D, где D - измеряемое расстояние, мм
1) - измерения на отражающую плёнку 50x50 мм с коэффициентом отражения не менее 0,9 по ГОСТ 8.557-2007 в условиях хорошей видимости при низком уровне фоновой засветки; 2) - измерения на поверхность с коэффициентом отражения не менее 0,9 по ГОСТ 8.557-2007 в условиях хорошей видимости при низком уровне фоновой засветки; 3) - измерения на поверхность с коэффициентом отражения не менее 0,18 по ГОСТ 8.557-2007 в условиях хорошей видимости при низком уровне фоновой засветки.

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Увеличение зрительной трубы, крат, не менее	30
Угловое поле зрения зрительной трубы, ° ' не менее	1 25
Наименьшее расстояние визирования, м, не более	1,5
Цена деления круглого установочного уровня, '/мм, не более	10/2

Наименование характеристики	Значение
Напряжения питания постоянного тока, В: - от внутренних литиевых аккумуляторных батарей - от внешнего источника	3,6 от 4,5 до 5,2
Диапазон рабочих температур, °С	от -20 до +50
Габаритные размеры (Ш*Г*В), мм, не более	206x169x318
Масса с трегером и аккумуляторными батареями, кг, не более	4,6

Знак утверждения типа наносится печатным способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Тахеометр электронный (модификация в соответствии с заказом потребителя)		1 шт.
Трегер		1 шт.
Аккумуляторная батарея		2 шт.
Зарядное устройство		1 шт.
Кабель передачи данных		1 шт.
Набор инструментов для юстировки		1 шт.
Транспортировочный футляр		1 шт.
Чехол от дождя		1 шт.
Руководство по эксплуатации на русском языке		1 экз.
Методика поверки	МП АПМ 35-20	1экз.

Поверка осуществляется по документу МП АПМ 35-20 «ГСИ. Тахеометры электронные Trimble C5 HP.

Методика поверки», утверждённому ООО «Автопрогресс-М» «14» мая 2020 года.

Основные средства поверки:

• - рабочий эталон 3-го разряда согласно Государственной поверочной схеме для средств измерений плоского угла, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 - стенд коллиматорный;

• - рабочий эталон 2-го разряда согласно Государственной поверочной схеме для координатно-временных средств измерений, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831 - фазовый светодальномер (электронный тахеометр).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к тахеометрам электронным Trimble C5 HP

Техническая документация Nikon-Trimble Co., Ltd., Япония.

Изготовитель

Nikon-Trimble Co., Ltd., Япония

Адрес: Technoport Mituiseimei Bldg., 16-2, Minamikamata 2-chome,

Ota-ku, Tokyo 144-0035 Japan

Тел.: + 81 (3) 5710-2598

E-mail: info@trimble.com

Производственная площадка: Zao Operation Center, Япония

Адрес: 20 Shin-oyoke, Miya, Zao-machi, Katta-gun, Miyagi 989-0701 Japan E-mail: info@trimble.com

Заявитель

Московское Представительство компании «Тримбл Экспорт Лимитед» (США) ИНН 9909120735

Адрес: 117218, г. Москва, ул. Кржижановского, д. 14, корп. 3 Тел.: +7 (495) 258-5045, факс: +7 (495) 258-5044

E-mail: Moscow_RepOffice@,trimble.commailto:savmov@,nc-e.m

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)

Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1, пом.10

Тел.: +7 (495) 120-0350, факс: +7 (495) 120 0350 доб. 0

E-mail: info@autoprogress-m.ru

Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311195

---

Приложение № 16 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2333

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Регистраторы сейсмические MR2002SM24K

Назначение средства измерений

Регистраторы сейсмические MR2002SM24K (далее регистраторы) предназначены для измерения постоянных и переменных линейных ускорений, возникающих при деформационных, сейсмических и вибрационных процессах, обусловленных естественными и техногенными источниками.

Описание средства измерений

Принцип действия регистраторов: механические колебания через среду (грунт, элементы зданий, сооружений и конструкций) передаются входящему в состав регистратора датчику ускорений, где преобразуются в электрический сигнал, напряжение которого пропорционально действующему ускорению. В блоке регистрации осуществляется преобразование этого сигнала в цифровую форму, а также обработка, хранение и представление результатов измерений. Регистраторы являются трехкомпонентным средством измерения постоянных и переменных линейных ускорений.

Конструктивно регистраторы состоят из датчика ускорений и блока регистрации, выполненных в алюминиевых корпусах (или корпусах из нержавеющей стали), снабженных устройствами для установки и крепления в местах эксплуатации. Датчик ускорений и блок регистрации могут быть объединены в единый корпус. Датчик ускорений и блок регистрации имеют разъемы для соединения кабельной линией. Кроме этого, блок регистрации имеет разъемы для подключения внешнего источника питания, а также для связи с персональным компьютером и внешними устройствами вывода. Блок регистрации может иметь также жидкокристаллический дисплей для оперативного контроля внутренних параметров и результатов измерений.

Регистраторы комплектуются следующими исполнениями датчиков линейных ускорений:

- MS2002I 1G монополярный, встраиваемый в корпус регистратора;

- MS2002I 2G биполярный, встраиваемый в корпус регистратора;

- MS2002E 1G монополярный, внешний датчик;

- MS2002E 2G биполярный, внешний датчик.

Общий вид регистраторов представлен на рисунке 1.

Для защиты от несанкционированного доступа выполнено опломбирование корпуса измерительного блока регистратора при помощи наклейки, закреплённой на линии разъёма корпуса.

Рисунок 1 - Общий вид регистраторов сейсмических MR2002SM24K с датчиком линейных ускорений MS2002х

Программное обеспечение

В системе используется встроенное и автономное программное обеспечение WINCOM (далее - ПО). Встроенное ПО предназначено для управления процессом измерений. Автономное ПО предназначено для регистрации, обработки и отображения результатов измерений. Автономное ПО работает под управлением операционной системы Windows 7 и старше.

Уровень защиты ПО «Средний» в соответствии с Р 50.2.077- 2014.

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные признаки	Значение
	Встроенное ПО	Автономное ПО
Идентификационное наименование ПО	-	WINCOM
Номер версии (идентификационный номер) ПО, не ниже	2.0.0	3.0.0.0
Цифровой идентификатор ПО (контрольная сумма)	-	-
Алгоритм вычисления идентификатора ПО	-	-

Метрологические и технические характеристики

Метрологические и технические характеристики регистраторов приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измеряемых линейных ускорений, g: - при комплектации датчиками MS2002I 1G, MS2002E 1G - при комплектации датчиками MS2002I 2G, MS2002E 2G	от -1 до 1 от -2 до +2
Диапазон частот, Гц	от 0 до 50
Динамический диапазон	84 дБ
Пределы основной допускаемой абсолютной погрешности, g	±(10-3 + 2x10-2xA/g)
Нормальные условия эксплуатации: - температура окружающей среды, °С	от +19 до +21
Пределы дополнительной абсолютной погрешности при изменении температуры относительно нормальных условий эксплуатации, д/°С	±(4x10-4xA/g)
Примечание: g - ускорение свободного падения, g = 9,8 м/с2, A - измеряемое ускорение, м/с2

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры блока регистрации: -длина, мм, не более	255
-ширина, мм, не более	262
-высота, мм, не более	131
Габаритные размеры датчика ускорений: -длина, мм, не более	80
-ширина, мм, не более	75
-высота, мм, не более	57
Масса -датчик ускорений, кг, не более	0,5
-регистратор, кг, не более	7,5
Параметры электропитания: - напряжение постоянного тока, В	24
Потребляемая мощность, ВА, не более	2,5
Условия эксплуатации: - температура окружающей среды, °С	от -30 °C до +70 °C
- относительная влажность воздуха, %, не более	100
Средний срок службы, лет	20
Средняя наработка на отказ, ч	45000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

аблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Регистратор	MR2002SM24K	1 шт.
Датчик линейных ускорений	MS2002I 1G, MS2002E 1G, MS2002I 2G, MS2002E 2G	1 шт.
Комплект эксплуатационной документации		1 экз.
Методика поверки	МП 253-0175-2020	1 экз.

Поверка

осуществляется по документу МП 253-0175-2020 «ГСИ. Регистраторы сейсмические MR2002SM24K.           Методика           поверки»,           утверждённому

ФГУП «ВНИИМ им. Д.И. Менделеева» 20.02.2020 г.

Основные средства поверки:

• - рабочий эталон 1 разряда единицы линейного ускорения по ГОСТ 8.577-2002. Диапазон рабочих частот от 0 до 1000 Гц; диапазон амплитуд ускорений от -1000 до 1000 м/с²;

• - виброустановка калибровочная портативная модели 9200D. Регистрационный номер в федеральном информационном фонде по обеспечению единства измерений № 60448-15. Диапазон рабочих частот от 0,7 до 2000 Гц, максимальное значение воспроизводимого виброускорения 19,6 м/с², пределы допускаемой относительной погрешности воспроизведения виброускорения ±1 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к регистраторам сейсмическим MR2002SM24K с датчиком линейных ускорений MS2002X

Техническая документация SYSCOM Instruments SA, Швейцария

Изготовитель

«SYSCOM Instruments SA», Швейцария

Адрес: Rue de l'Industrie 21 1450 Sainte-Croix, Швейцария

Телефон: +41 (0) 24 455 44 11;

Факс: +41 (0) 24 455 44 11

Web-сайт: www.bartec-syscom.com

Заявитель

Общество с ограниченной ответственностью «МОНСОЛ РУС» (ООО «МОНСОЛ РУС»)

Юридический адрес: 123154, г. Москва, ул. Маршала Тухачевского, д. 40, к. 2

Фактический адрес: 124527, г. Москва, г. Зеленоград, корпус 836

Телефон: +7 (495) 640 90 77

E-mail: info@monsol.ru

Web-сайт: www.monsol.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский проспект, 19

Телефон: +7 (812) 251-76-01

Факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541

---

Приложение № 14 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2333

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Владимирский стандарт»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Владимирский стандарт» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), включающие в себя измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

• 2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя сервер баз данных (далее - БД), автоматизированные рабочие места персонала (далее -АРМ), устройство синхронизации системного времени УССВ-2 (далее - УССВ), программное обеспечение (далее - ПО) «АльфаЦЕНТР» и каналообразующую аппаратуру.

Измерительные каналы (далее - ИК) состоят из двух уровней АИИС КУЭ.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на сервер БД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации.

На верхнем - втором уровне системы выполняется дальнейшая обработка измерительной информации, в частности, формирование, хранение поступающей информации, оформление справочных и отчетных документов.

Сервер БД ежесуточно формирует и отправляет с помощью электронной почты по каналу связи по сети Internet по протоколу TCP/IP отчеты с результатами измерений в формате XML на АРМ субъекта оптового рынка электрической энергии и мощности (далее - ОРЭМ).

АРМ субъекта ОРЭМ по сети Internet с использованием электронной подписи (ЭП) раз в сутки формирует и отправляет с помощью электронной почты по каналу связи по протоколу TCP/IP отчеты с результатами измерений в формате XML в АО «АТС», филиал АО «СО ЕЭС» РДУ и всем заинтересованным субъектам ОРЭМ.

АИИС КУЭ имеет систему обеспечения единого времени (далее - СОЕВ), которая охватывает уровни ИИК и ИВК. АИИС КУЭ оснащена УССВ, принимающим сигналы точного времени от глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS. УССВ обеспечивает автоматическую коррекцию часов сервера БД. Коррекция часов сервера БД проводится при расхождении часов сервера БД и времени УССВ более чем на ±1 с. Коррекция часов счетчиков проводится при расхождении часов счетчиков и сервера БД более чем на ±2 с.

Журналы событий счетчиков электроэнергии отражают время (дата, часы, минуты, секунды) коррекции часов указанных устройств.

Журналы событий сервера БД отражают время (дата, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР», в состав которого входят модули, указанные в таблице 1. ПО «АльфаЦЕНТР» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР».

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки	Значение
1	2
Идентификационное наименование ПО	ПО «АльфаЦЕНТР» Библиотека ac_metrology.dll
Номер версии (идентификационный номер) ПО	не ниже 12.01
Цифровой идентификатор ПО	3e736b7f380863f44cc8e6f7bd211c54
Алгоритм вычисления цифрового идентификатора ПО	MD5

ПО «АльфаЦЕНТР» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Номер ИК	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счётчик	УСПД/ УССВ		Основная погрешность, %	Погрешность в рабочих условиях, %
1	2	3	4	5	6	7	8	9
1	ТП-10 кВ №13-11, РУ-10 кВ, 1 СШ 10 кВ, Яч.1	ЗНТОЛП-НТЗ-10 УХЛ2 Кл. т. 0,5S Ктт 250/5 Рег. № 55601-13	ЗНТОЛП-НТЗ-10 УХЛ2 Кл. т. 0,5 Ктн 10000/^3:100/^3 Рег. № 55601-13	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12	-/ УССВ-2 Рег. № 54074-13	активная реактивная	±1,1 ±2,7	±2,8 ±4,2
2	ТП-10 кВ №13-11, РУ-10 кВ, 2 СШ 10 кВ, Яч.7	ЗНТОЛП-НТЗ-10 УХЛ2 Кл. т. 0,5S Ктт 250/5 Рег. № 55601-13	ЗНТОЛП-НТЗ-10 УХЛ2 Кл. т. 0,5 Ктн 10000/^3:100/^3 Рег. № 55601-13	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12		активная реактивная	±1,1 ±2,7	±2,8 ±4,2
3	ТП-10 кВ №13-12, РУ-10 кВ, 1 СШ 10 кВ, Яч.2	ЗНТОЛП-НТЗ-10 УХЛ2 Кл. т. 0,5S Ктт 150/5 Рег. № 55601-13	ЗНТОЛП-НТЗ-10 УХЛ2 Кл. т. 0,5 Ктн 10000/^3:100/^3 Рег. № 55601-13	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12		активная реактивная	±1,1 ±2,7	±2,8 ±4,2
4	ТП-10 кВ №13-12, РУ-10 кВ, 2 СШ 10 кВ, Яч.6	ЗНТОЛП-НТЗ-10 УХЛ2 Кл. т. 0,5S Ктт 150/5 Рег. № 55601-13	ЗНТОЛП-НТЗ-10 УХЛ2 Кл. т. 0,5 Ктн 10000/^3:100/^3 Рег. № 55601-13	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12		активная реактивная	±1,1 ±2,7	±2,8 ±4,2

Продолжение таблицы 2

1	2	3	4	5	6	7	8	9
5	ТП-10 кВ №16-11, РУ-10 кВ, 1 СШ 10 кВ, Яч. Ввод №1 10 кВ	ЗНТОЛП-НТЗ-10 УХЛ2 Кл. т. 0,5S Ктт 150/5 Рег. № 55601-13	ЗНТОЛП-НТЗ-10 УХЛ2 Кл. т. 0,5 Ктн 10000/^3:100/^3 Рег. № 55601-13	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12	-/ УССВ-2 Рег. № 54074-13	активная реактивная	±1,1 ±2,7	±2,8 ±4,2
6	ТП-10 кВ №16-11, РУ-10 кВ, 2 СШ 10 кВ, Яч. Ввод №2 10 кВ	ЗНТОЛП-НТЗ-10 УХЛ2 Кл. т. 0,5S Ктт 150/5 Рег. № 55601-13	ЗНТОЛП-НТЗ-10 УХЛ2 Кл. т. 0,5 Ктн 10000/^3:100/^3 Рег. № 55601-13	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12		активная реактивная	±1,1 ±2,7	±2,8 ±4,2
7	ТП-10 кВ №13-10, РУ-0,4 кВ, 1 СШ 0,4 кВ, Яч.6	Т-0,66 У3 Кл. т. 0,5S Ктт 100/5 Рег. № 52667-13	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16		активная реактивная	±1,0 ±2,4	±3,9 ±6,6
8	ТП-10 кВ №13-10, РУ-0,4 кВ, 2 СШ 0,4 кВ, Яч.17	Т-0,66 М У3 Кл. т. 0,5S Ктт 500/5 Рег. № 52667-13	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16		активная реактивная	±1,0 ±2,4	±3,9 ±6,6
9	ТП-10 кВ №13-10, РУ-0,4 кВ, 1 СШ 0,4 кВ, Яч.1	Т-0,66 М У3 Кл. т. 0,5S Ктт 1500/5 Рег. № 52667-13	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16		активная реактивная	±1,0 ±2,4	±3,9 ±6,6
10	ТП-10 кВ №13-10, РУ-0,4 кВ, 2 СШ 0,4 кВ, Яч.21	Т-0,66 М У3 Кл. т. 0,5S Ктт 1500/5 Рег. № 52667-13	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16		активная реактивная	±1,0 ±2,4	±3,9 ±6,6
11	КТП-29 10 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, Ввод 0,4 кВ Т-1	ТТ-В100 Кл. т. 0,5 Ктт 2000/5 Рег. № 60939-15	-	Меркурий 234 ARTM-03 PB.R Кл. т. 0,5S/1,0 Рег. № 48266-11		активная реактивная	±1,0 ±2,4	±3,8 ±6,6

Продолжение таблицы 2

1	2	3	4	5	6	7	8	9
12	КТП-29 10 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, Ввод 0,4 кВ Т-2	ТТ-В100 Кл. т. 0,5 Ктт 2000/5 Рег. № 60939-15	-	Меркурий 234 ARTM-03 PB.R Кл. т. 0,5S/1,0 Рег. № 48266-11	-/ УССВ-2 Рег. № 54074-13	активная реактивная	±1,0 ±2,4	±3,8 ±6,6
13	КТП-29 10 кВ, РУ-0,4 кВ, 3 с.ш. 0,4 кВ, Ввод 0,4 кВ Т-3	ТТ-В100 Кл. т. 0,5 Ктт 2000/5 Рег. № 60939-15	-	Меркурий 234 ARTM-03 PBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19		активная реактивная	±1,0 ±2,4	±3,8 ±6,6
14	КТП-29 10 кВ, РУ-0,4 кВ, 4 с.ш. 0,4 кВ, Ввод 0,4 кВ Т-4	ТТ-В100 Кл. т. 0,5 Ктт 2000/5 Рег. № 60939-15	-	Меркурий 234 ARTM-03 PB.R Кл. т. 0,5S/1,0 Рег. № 48266-11		активная реактивная	±1,0 ±2,4	±3,8 ±6,6
15	КТП-29 10 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, яч.12	ТТИ-30 Кл. т. 0,5S Ктт 100/5 Рег. № 28139-12	-	Меркурий 234 ARTM-03 PBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19		активная реактивная	±1,0 ±2,4	±3,9 ±6,6
Пределы допускаемой погрешности СОЕВ АИИС КУЭ, с							±5
Примечания: 1. Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой). 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95. 3. Погрешность в рабочих условиях указана: ИК №№ 1-10, 15 - для cos9 = 0,8инд, 1=0,02-1ном ; ИК №№ 11-14 - для cos9 = 0,8инд, 1=0,05-1ном и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ИК №№ 1-15 от минус 30°C до плюс 40°C. 4. Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, Ктн - коэффициент трансформации трансформаторов напряжения, Рег. № - регистрационный номер в Федеральном информационном фонде. 5. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. 6. Допускается замена УССВ-2 на аналогичное утвержденного типа. 7. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество измерительных каналов	15
Нормальные условия: параметры сети:
- напряжение, % от Ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, оС	от +21 до +25
Условия эксплуатации: параметры сети:
- напряжение, % от Ином	от 90 до 110
- ток, % от 1ном:
для ИК №№ 1-10, 15	от 2 до 120
для ИК №№ 11-14	от 5 до 120
- коэффициент мощности	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,5 до 50,5
- температура окружающей среды для ТН, оС	от -60 до +55
- температура окружающей среды для ТТ, оС	от -45 до +40
- температура окружающей среды в месте расположения
электросчетчиков, оС	от -40 до +60
- температура окружающей среды в месте расположения
УССВ-2, оС	от -10 до +55
- температура окружающей среды в месте расположения
сервера БД, оС	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов: Счетчики электроэнергии: - среднее время наработки на отказ, ч, не менее:
для счетчиков СЭТ-4ТМ.03М (рег. № 36697-12)	165000
для счетчиков ПСЧ-4ТМ.05МК.04 (рег. № 64450-16)	165000
для счетчиков Меркурий 234 ARTM-03 PB.R (рег. № 48266-11)	220000
для счетчиков Меркурий 234 ARTM-03 PBR.R (рег. № 75755-19)	320000
- среднее время восстановления работоспособности, ч	2
УССВ-2:
- среднее время наработки на отказ, ч, не менее:	74500
- среднее время восстановления работоспособности, ч	2
Сервер БД:
- среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1

Продолжение таблицы 3

1	2
Глубина хранения информации
Счетчики электроэнергии:
- тридцатиминутный профиль нагрузки, сутки, не менее	45
- при отключении питания, лет, не менее	30
Сервер БД:
- хранение результатов измерений и информации состояний
средств измерений, лет, не менее	3,5

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера БД с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

• - журнал сервера БД:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике и сервере БД;

• - пропадание и восстановление связи со счетчиком.

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей тока и напряжения;

• - испытательной коробки;

• - сервера БД;

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - сервера БД.

Возможность коррекции времени:

• - счетчиков (функция автоматизирована);

• - сервера БД (функция автоматизирована).

Возможность сбора информации:

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 минут (функция автоматизирована);

• - сбора 30 минут (функция автоматизирована).

Знак утверждения типа наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки АИИС КУЭ входит техническая документация на систему и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Тип/Обозначение	Количество, шт./экз.
1	2	3
Трансформатор тока и напряжения комбинированный	ЗНТОЛП-НТЗ-10 УХЛ2	18
Трансформатор тока	Т-0,66 У3	3
Трансформатор тока	Т-0,66 М У3	9
Трансформатор тока	ТТ-В100	12
Трансформатор тока	ТТИ-30	3
Счётчик электрической энергии многофункциональный	СЭТ-4ТМ.03М	6
Счётчик электрической энергии многофункциональный	ПСЧ-4ТМ.05МК.04	4
Счётчик электрической энергии статический трехфазный	Меркурий 234 ARTM-03 PB.R	3
Счётчик электрической энергии статический трехфазный	Меркурий 234 ARTM-03 PBR.R	2
Устройство синхронизации системного времени	УССВ-2	1
Программное обеспечение	«АльфаЦЕНТР»	1
Методика поверки	МП СМО-2809-2020	1
Паспорт-Формуляр	РЭСС.411711.АИИС.811 ПФ	1

Поверка

осуществляется по документу МП СМО-2809-2020 «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Владимирский стандарт». Методика поверки», утвержденному АО «РЭС Групп» 30.09.2020 г.

Основные средства поверки:

• - ТТ - в соответствии с ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»;

• - ТН - в соответствии с ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;

• - счетчики СЭТ-4ТМ.03М (Рег. № 36697-12) - по документу «Счетчики электрической энергии многофункциональные СЭТ-4ТМ.03М, СЭТ-4ТМ.02М. Руководство по эксплуатации. Часть 2. Методика поверки» ИЛГШ.411152.145РЭ1, утвержденному руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» «04» мая 2012 г.;

• - счетчики ПСЧ-4ТМ.05МК.04 (Рег. №   64450-16)   - по документу

ИЛГШ.411152.167РЭ1 «Счётчик электрической энергии многофункциональный ПСЧ-4ТМ.05МК. Руководство по эксплуатации. Часть 2. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 28 апреля 2016 г.;

• - счетчики Меркурий 234 ARTM-03 PB.R (Рег. № 48266-11) - по методике поверки «Счетчики электрической энергии статические трехфазные «Меркурий 234». Руководство по эксплуатации. Приложение Г. Методика поверки. АВЛГ.411152.033 РЭ1», утвержденной руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» 01 сентября 2011 г.;

• - счетчики Меркурий 234 ARTM-03 PBR.R (Рег. № 75755-19) - по документу РЭ1 26.51.63.130-061-89558048-2018 «Счетчики электрической энергии статические «Меркурий 204», «Меркурий 208», «Mercury 204», «Mercury 208», «Меркурий 234», «Меркурий 238», «Mercury 234», «Mercury 238». Методика поверки», утвержденному ООО «ИЦРМ» 31.05.2019 г.;

• - устройство синхронизации системного времени УССВ-2 (Рег. № 54074-13) - по документу МП-РТ-1906-2013 (ДЯИМ.468213.001МП) «Устройства синхронизации системного времени УССВ-2. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 17 мая 2013 г.;

• - радиочасы МИР РЧ-02.00, Рег. № 46656-11;

• - энергомонитор-3.3Т1, Рег. № 39952-08;

• - миллитесламетр Ш1-15У, Рег. № 37751-08;

• - термогигрометр «Ива-6Н-КП-Д», Рег. № 46434-11;

• - термометр стеклянный жидкостный вибростойкий авиационный ТП-6, Рег. №257-49. Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки со штрих - кодом и (или) оттиском клейма поверителя.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «Владимирский стандарт», аттестованном ФБУ «Ивановский ЦСМ», аттестат об аккредитации № RA.RU.311260 от 17.08.2015 г.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «Владимирский стандарт»

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Акционерное общество «РЭС Групп»

(АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600017, г. Владимир, ул. Сакко и Ванцетти, д. 23, оф. 9

Телефон: 8 (4922) 22-21-62

Факс: 8 (4922) 42-31-62

E-mail: post@orem.su

Испытательный центр

Акционерное общество «РЭС Групп»

(АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600017, г. Владимир, ул. Сакко и Ванцетти, д. 23, оф. 9 Телефон: 8 (4922) 22-21-62

Факс: 8 (4922) 42-31-62

E-mail: post@orem.su

Аттестат об аккредитации АО «РЭС Групп» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312736 от 17.07.2019 г.

---

Приложение № 13 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2333

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули 366057, 383501, 383500, 383525, 383526

Назначение средства измерений

Модули 366057, 383501, 383500, 383525, 383526 (далее - модули) предназначены для преобразований объёмного расхода жидкостей в различных технологических процессах.

Описание средства измерений

Принцип действия модулей основан на измерении количества оборотов овальных шестерней, вращаемых потоком жидкости, проходящей через измерительную камеру. Каждый оборот шестерни вытесняет строго определенный объем жидкости. Таким образом, количество оборотов шестерней пропорционально значению расхода жидкости, прошедшему через модуль.

Конструктивно модуль состоит из первичного преобразователя и электронного блока. Первичный преобразователь представляет собой корпус с измерительной камерой, внутрь которой помещены овальные шестерни. При вращении шестерней магнит на каждом конце шестерни бесконтактно через стенку корпуса активирует геркон, который формирует электрические импульсы напряжения электрического тока пропорционально измеряемому расходу.

Модули применятся для установки непосредственно в распределительный трубопровод.

Модули выпускаются в пяти модификациях отличающихся диапазоном измеряемого расхода жидкости: 366057, 383501, 383500, 383525, 383526.

Общий вид модулей представлен на рисунке 1.

в) модификации 383501, 385500

Рисунок 1 - Общий вид модулей

Пломбирование не предусмотрено.

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон преобразований объемного расхода жидкости, л/мин:
- для модификации 366057	от 18 до 36
- для модификаций 383501, 385500	15±1
- для модификаций 383525, 383526	25±0,5
Пределы допускаемой относительной погрешности преобразований объемного расхода жидкости, %:
- для модификации 366057	±1,0
- для модификаций 383501, 385500	±1,0
- для модификаций 383525, 383526	±1,0

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Номинальный диаметр, мм:
- для модификации 366057	20
- для модификаций 383501, 385500	20
- для модификаций 383525, 383526	12
Максимальное рабочие давление среды, МПа, не более	10
Напряжение питания от источника постоянного тока, В	от 10 до 30
Измеряемая среда	вода, масло, гликоль, растворы охладителей
Температура измеряемой жидкостной среды, °С	от 0 до +60

Продолжение таблицы 2

Наименование характеристики	Значение
Габаритные размеры (длинахширинахвысота), мм, не более	145х134х173
Масса, кг, не более	1,6
Рабочие условия измерений: - температура окружающей среды, °С	от 0 до +60
- относительная влажность воздуха при температуре окружающей среды +21 °С, %, не более	85
- атмосферное давление, кПа	от 92 до 104
Средняя наработка на отказ, ч	90 000
Средний срок службы, лет	10

Знак утверждения типа наносится на титульные листы руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность модулей

Наименование и условное обозначение	Обозначение	Количество
Модуль	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Методика поверки	ИЦРМ-МП-240-20	1 экз.

Поверка

осуществляется в соответствии с документом ИЦРМ-МП-240-20 «ГСИ. Модули 366057, 383501, 383500, 383525, 383526. Методика поверки», утверждённым ООО «ИЦРМ» 18.09.2020 г.

Основные средства поверки:

- установка расходомерная массовая УРМ Теплоком-150-0,1/0,05 (регистрационный номер в Федеральном информационном фонде 43207-09).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых модулей с требуемой точностью.

Знак поверки наносится в свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к модулям 366057, 383501, 383500, 383525, 383526

Техническая документация изготовителя

Изготовитель

Samoa Industrial, S.A., Испания

Адрес: Pol. Ind. Porceyo, I-14 Camino del Fontan, 831, 33392 Gijon - Spain

Телефон: (+34) 985 381 488

Факс: (+34) 985 384 163

E-mail: info@samoaindustrial.com

Web-сайт: samoaindustrial.com

Заявитель

Общество с ограниченной ответственностью «Петропамп»

(ООО «Петропамп»)

ИНН 7708757739

Адрес: 123290, г. Москва, 1-ый Магистральный тупик, д.5а, комн.38

Телефон: +7 (499) 322-07-91

E-mail: msk@petropump.ru

Web-сайт: https://petropump.ru

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

---
