МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москва

О внесении изменений в описание типа на расходомеры многофазные RoxarMPFM 2600

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Роксар Сервисиз» от 20 февраля 2017 г. № 2984/02 приказываю:

• 1. Внести изменения в описание типа на расходомеры многофазные Roxar MPFM 2600, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60272-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                     С.С.Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 61DA1E000300E901C1ED Кому выдан; Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «10» мая 2017 г. № 933

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры многофазные Roxar MPFM 2600

Расходомеры многофазные Roxar MPFM 2600 (далее - расходомеры) предназначены для измерений текущего расхода и массы сырой нефти, сырой нефти без учета воды, объемной доли воды, текущего расхода газа в объёмных и массовых единицах и объема газа в многофазных потоках продукции нефтяных скважин без предварительной сепарации измеряемой среды.

В основе принципа работы расходомера лежит использование различий в физических свойствах компонент измеряемой среды, в частности, значений диэлектрической проницаемости, электропроводности и плотности.

В расходомере реализованы отдельные функции определения состава и скорости измеряемой среды.

При определении состава многофазного потока измеряется импеданс, включающий электрическую ёмкость и проводимость, а также давление и температура.

Определение скорости выполняется одним из двух методов в зависимости от газосодержания: корреляционным или с помощью трубы Вентури. Выбор метода осуществляется автоматически.

При конфигурировании в расходомер него заносят информацию о следующих свойствах измеряемой среды - плотности нефти/воды/газа, диэлектрической проницаемости нефти, электропроводности воды, таблицы PVT-свойств нефти.

Возможна дополнительная комплектация расходомера гамма-плотномером для измерений плотности многофазного потока измеряемой среды.

Основными элементами расходомера являются:

• - корпус измерителя:

• - труба Вентури по ISO 5167-2003;

• - преобразователь многопараметрический 3051SMV (номер в Госреестре 46317-15) фирмы «Emerson Process Management / Rosemount Inc.», для измерения давления, перепада давления, температуры, массового расхода и массы, объемного расхода приведенного к стандартным условиям;

• - двухуровневые датчики - электроды DP26, являющиеся обкладками конденсатора, датчиками кондуктометра и датчиками корреляционного преобразователя скорости;

• - узел для подключения гамма-плотномера;

• - электронное оборудование, служащее для измерения импеданса с помощью электродов DP26 и сверхскоростной прямой обработки и контроля данных;

• - корпус компьютера потока, имеющий разные варианты исполнения в зависимости от требуемого класса защиты;

• - отсечной сдвоенный запорно-спускной клапан модельного ряда Parker для отсечки датчиков от измерительной среды;

• - компьютер потока, созданный на базе шины PC/104, представляющий собой вычислительный блок для быстрого выполнения всех алгоритмов вычисления параметров потока, обеспечения связи со всеми внутренними средствами измерений, взаимодействия с внешним программным обеспечением (далее - ПО) «MPFM 2600 Service Console» (установленным на переносном или персональном компьютере) и клиентскими системами.

Для получения результатов измерений текущего расхода и количества сырой нефти, воды и газа в объёмных и массовых единицах используется ПО «Flow Computer Software Version 4.06», установленное в энергонезависимую память компьютера потока.

Фото 1 - Фотография общего вида многофазного расходомера Roxar MPFM 2600

Механическая защита от несанкционированного доступа осуществляется пломбированием наклейками корпуса компьютера потока, а также выходов интерфейсов преобразователя многопараметрического Rosemount 3051SMV и блока полевой электроники.

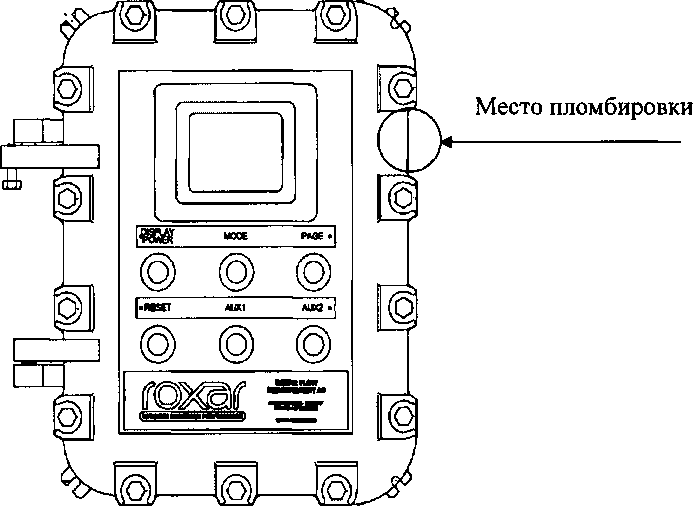

Рисунок 1 - Схема пломбировки корпуса компьютера потока

• 1 - место пломбирования интерфейса датчика температуры

• 2 - место пломбирования интерфейса многопараметрического датчика

• 3 - место пломбирования интерфейса блока электроники

Рисунок 2 - Схема пломбировки интерфейсов датчиков

Данные, полученные при измерениях, обрабатываются с помощью ПО «Roxar MPFM Sensor software version 4.06», реализующего алгоритмы совместного решения уравнений, содержащих искомые и измеренные физические величины, результаты вычислений в виде значений текущих расходов и количества отдельных компонентов, а также их динамики, представляются на локальном дисплее в табличном и графическом виде. Идентификационные данные ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО системы от непреднамеренных и преднамеренных изменений соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения»

Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.

Конструкция расходомеров обеспечивает ограничение доступа к метрологически значимой части ПО в целях предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажениям результатов измерений.

Основные метрологические и технические характеристики расходомера указаны в таблице 2.

Таблица 2

Пределы допускаемой относительной погрешности измерений расходомера представлены в таблице 3.

Таблица 3 - Пределы допускаемой погрешности измерений расходомера

наносится на маркировочную табличку расходомера методом наклейки и на титульные листы эксплуатационной документации типографским способом.

Таблица 4 - Комплект поставки

осуществляется по документу МП 0168-9-2014 «Инструкция. ГСИ. Расходомеры многофазные Roxar MPFM 2600. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИР» И ноября 2014 г.

Основные средства поверки:

Государственный первичный специальный эталон единицы массового расхода газожидкостных смесей ГЭТ 195-2011 (далее - ГЭТ 195), диапазон воспроизведения: массового расхода газожидкостной смеси (далее - ГЖС)          от 2 до 110 т/ч;

объемного расхода газа, приведенного к стандартным

условиям                                                    от 0,1 до 250 м³/ч;

расширенная неопределенность (при коэффициенте охвата к = 2) воспроизведения: массового расхода ГЖС                                            0,46 %;

объемного расхода газа, приведенного к стандартным

условиям                                                           0,38 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Поверочное клеймо наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ Р 8.615-2005. ГСИ. Измерения количества извлекаемой из недр нефти и нефтяного газа. Общие метрологические и технические требования.

ГОСТ 8.637-2013. ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков.

Техническая документация фирмы изготовителя.

Фирма «Emerson SRL», Румыния

Адрес: 400641 Румыния, Cluj-Napoca, Str. Emerson, Nr. 4

Телефон: + 47 51 8800, факс: + 47 51 8801

Общество с ограниченной ответственностью «Роксар Сервисиз» (ООО «Роксар Сервисиз»)

ИНН 7706598219

Юридический адрес: 119049, г. Москва, Ленинский пр-т, д. 6, стр. 20

Адрес: 115054, г. Москва, ул. Дубининская, д.53, стр. 5

Телефон: (495)504 34 05

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии»

Адрес: 420088, Республика Татарстан, г. Казань, ул.2-я Азинская, 7А

Телефон:(843)272-70-62, факс 272-00-32

E-mail: vniirpr@bk.ru

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
