МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

№ 2014______

Москва

О продлении срока действия утвержденного типа средства измерений и внесении изменений в описание типа на анализаторы ELTRA (модели CHS 580, CS 580, CS 800, CS 2000, CS580a Helios, CHS580a Helios, CW 800, CW 800M)

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями ООО «СТС» от б/д № б/н приказываю:

• 1. Продлить срок действия утвержденного типа средства измерений на анализаторы ELTRA (модели CHS 580, CS 580, CS 800, CS 2000, CS580a Helios, CHS580a Helios, CW 800, CW 800M) на последующие 5 лет.

• 2. Утвердить новую редакцию описания типа на анализаторы ELTRA (модели CHS 580, CS 580, CS 800, CS 2000, CS580a Helios, CHS580a Helios, CW 800, CW 800M), зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 62753-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 3. ФГУП «ВНИИМС» (А.К).Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

--

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕЭП

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11,2020 до 23,11.2021

\__________________/

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Анализаторы ELTRA (модели CHS 580, CS 580, CS 800, CS 2000, CS580а Helios, CHS580а Helios, CW 800, CW 800М) (далее - анализаторы) предназначены для измерения массовой доли углерода, водорода, серы и воды в различных жидких и твердых веществах и материалах по аттестованным методикам измерений.

Описание средства измерений

Принцип действия анализаторов основан на сжигании испытуемого образца в высокочастотной индукционной печи или печи сопротивления в потоке кислорода и дальнейшем анализе методом ИК - спектроскопии образующихся газообразных соединений: свободная вода, содержащаяся в пробе, испаряется, а углерод, сера и водород окисляются до СО2, SO2 и Н2О. Выделившиеся после сжигания образца газы с потоком кислорода проходят пылевую ловушку, затем поступают в детектор для анализа водорода в виде воды (присутствует в анализаторах моделей CHS 580, CHS580а Helios, CW800, CW800M), далее передаются в осушитель для удаления воды, и затем попадают на инфракрасный твердотельный детектор для анализа серы и углерода в виде соединений SO2 и СО2 (для модификации CW 800 и CW 800M - только углерода).

Конструктивно анализатор представляет собой лабораторный прибор, состоящий из печи (индукционной печи или печи сопротивления, или обеих, в зависимости от модели), инфракрасных детекторов, микроконтроллера.

Масса образца вводится автоматически от электронных весов, возможен ввод массы образца с клавиатуры. После выполнения каждого измерения производится продувка и очистка печи анализатора для следующего измерения. Градуировка анализаторов производится по стандартным образцам состава твердых материалов, аттестованных по массовой доле углерода, серы, водорода и воды.

Анализаторы выпускаются в восьми модификациях, которые отличаются диапазонами и объектами измерений, определяемыми компонентами, типом печи, системой управления, и соответственно, областями применения: модели CS 580, CS580а Helios, CHS 580 и СН3580а Helios предназначены для измерения массовой доли углерода, водорода и серы в углях и продуктах переработки угля, коксе, стройматериалах; модели CS 800, CS 2000 - для измерения массовой доли углерода и серы в металлах и сплавах углях и продуктах переработки угля, коксах, стройматериалах и горных породах; модели CW 800 и CW 800M - для измерения массовой доли углерода и воды в стройматериалах, сырье рудном и нерудном черной промышленности.

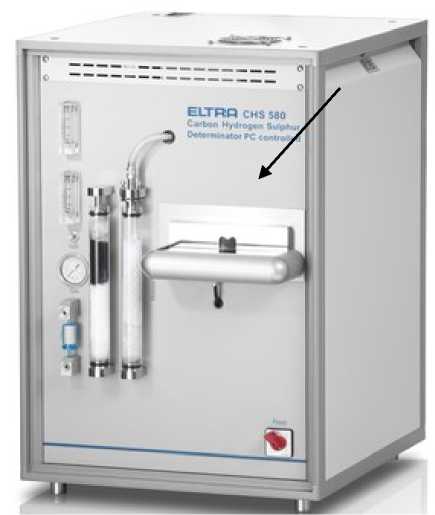

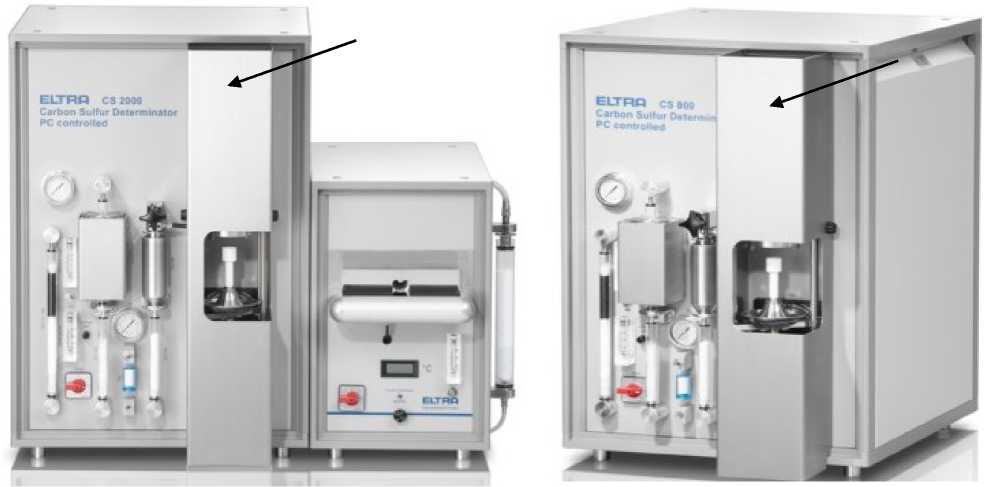

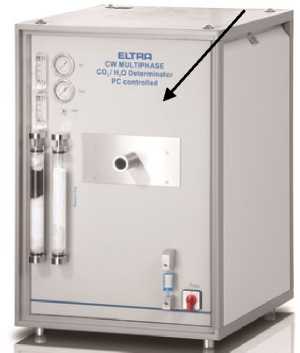

Общий вид анализаторов приведен на рисунках 1а-1е. Места нанесения поверительного клейма (знака поверки в виде наклейки) обозначены стрелками.

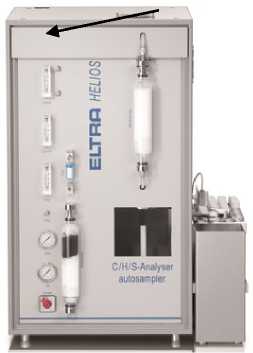

CS 580а Helios

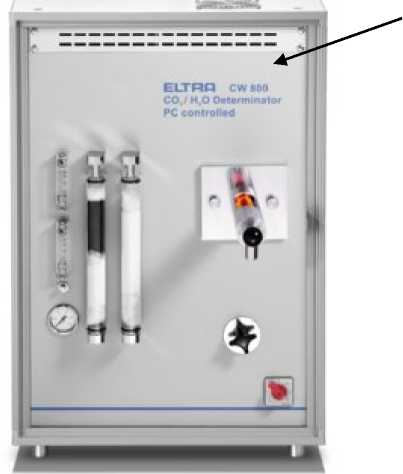

Рисунок 1г - Модель CW 800

Все анализаторы оснащены программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на управляющий компьютер и/или на принтер.

Конструкция анализаторов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1 -Идентификационные данные программного обеспечения

4

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на лицевую панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 62-241-2015 «ГСИ. Анализаторы ELTRA (модели CHS 580, CS 580, CS 800, CS 2000, CS580а Helios, СНБ580а Helios, CW 800, CW 800М). Методика поверки», утвержденному ФГУП «УНИИМ» 16 октября 2015 г.

Основные средства поверки:

• - стандартный образец состава ГСО 666-81П (массовая доля углерода 0,0036 %, абс. погрешность ± 0,0003 %, массовая доля серы 0,0042 %, абс. погрешность ± 0,002 %);

• - стандартный образец состава ГСО 1692-87П (массовая доля углерода 0,040 %, абс. погрешность ± 0,001 %, массовая доля серы 0,0034 %, абс. погрешность ± 0,0002 %);

• - стандартный образец состава ГСО 1632-93П (массовая доля углерода 0,355 %, абс. погрешность ± 0,002 %, массовая доля серы 0,0169 %, абс. погрешность ± 0,0004 %);

• - стандартный образец состава ГСО 8836-2006 (массовая доля углерода 3,16 %, абс. погрешность ± 0,01 %, массовая доля серы 0,106 %, абс. погрешность ± 0,001 %);

• - ГЭТ 173-2017 Государственный первичный эталон единиц массовой доли и массовой (молярной) концентрации воды в жидких и твердых веществах и материалах; диапазон измерений массовой доли воды от 0,001 до 100 %; относительное среднее квадратическое отклонение результата измерений S0 = (3,0 - 0,01) %; неисключенная относительная систематическая погрешность (при Р=0,99) Od = (4,0 - 0,04) %;

• - рабочие пробы угля, в которых значения массовой доли углерода и водорода измерены по ГОСТ 2408.4-98;

- рабочие пробы серы, в которых значения массовой доли серы измерены по ГОСТ 127.2-93 или по ГОСТ 8606-93.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на переднюю панель анализаторов в соответствии с рисунками 1а-1е.

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к анализаторам ELTRA (модели CHS 580, CS 580, CS 800, CS 2000, CS580a Helios, CHS580a Helios, CW 800, CW 800М)

Приказ Росстандарта №2832 от 29.12.2018 «Об утверждении государственной поверочной схемы для средств измерений содержания воды в твердых и жидких веществах и материалах»

Техническая документация изготовителя «ELTRA GmbH», Германия.

Фирма «ELTRA GmbH», Германия.

Адрес: Retsch-Allee 1-5, 42781 Haan, Germany

Телефон: +49 2137 12822

Web-сайт: www.eltra.com

E-mail: info@eltra.com

Общество с ограниченной ответственностью «СТС» (ООО «СТС»)

ИНН 6670040391

Адрес: 620062, г. Екатеринбург, ул. Гагарина, 14, оф. 616

Телефон(факс): +7 343 376-25-08, +7 343 376-25-75

Web-сайт: www.spectrots.ru

E-mail: ural@spectro-ts.com

Уральский научно-исследовательский институт метрологии - филиал федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4

Телефон (факс): (343) 350-26-18, (343) 350-20-39

Web-сайт: http://www.uniim.ru/

Е-mail: uniim@uniim.ru

Аттестат аккредитации по проведению испытаний средств измерений в целях утверждения типа № RA.RU. 311373
