№762 от 06.04.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 429436
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 762 от 06.04.2023
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «06» апреля 2023 г. № 762
Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
1. |
Устройства сбора и передачи данных |

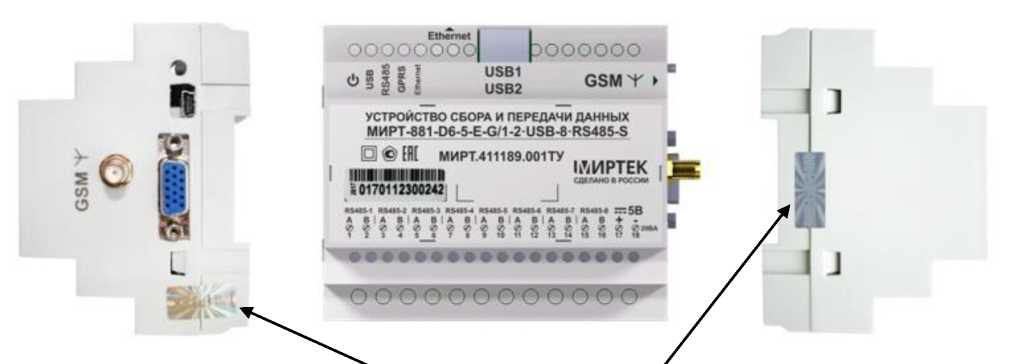

«МИРТ-881» |
70453-18 |
РТ-МП-891- 441-2022 |
Общество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК»), Ростовская обл., г. Таганрог |
ФБУ «Ростест-Москва», г. Москва | ||||
2. |
Весы электронные |
Штрих-СЛИМ |
72112-18 |
ГОСТ OIML R 76-1-2011 |
Акционерное общество «Штрих-М» (АО «Штрих-М»), Московская обл., г. Красногорск |
ЗАО КИП «МЦЭ», г. Томск |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» апреля 2023 г. № 762
Лист № 1 Регистрационный № 72112-18 Всего листов 12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы электронные Штрих-СЛИМ
Назначение средства измеренийВесы электронные Штрих-СЛИМ (далее - весы) предназначены для статического измерения массы товаров.
Описание средства измерений
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется устройством обработки аналоговых данных (далее - АЦП) в цифровой код и выводится, как результат взвешивания, на цифровой дисплей (далее - дисплей) терминала и/или на внешнее электронное устройство (вторичный дисплей, компьютер, принтер или препакинг-принтер), далее - ВУ.
Весы состоят из весоизмерительного устройства (далее - ВИУ), включающего в себя корпус, датчик и АЦП, грузоприемного устройства (далее - ГПУ) и терминала, имеющего дисплей и клавиатуру. АЦП может устанавливаться в ВИУ или в терминале.
Все металлические детали ВИУ выполнены из нержавеющей стали (индекс Н) или из стали конструкционной (индекс отсутствует).
ГПУ весов выпускаются следующих размеров:
-
- 300 х 200 мм (индекс 200);
-
- 325 х 275 мм (индекс 300);
-
- 310 х 230 мм (индекс 310);
-
- 330 х 220 мм (индекс 330);
-
- 400 х 300 мм (индекс 400);
-
- 450 х 350 мм (индекс 500);
Весы имеют несколько конструктивных исполнений:
а) терминал установлен на корпусе весов;
б) терминал установлен на стойке, закрепленной на корпусе весов;
в) терминал установлен на выносной стойке и соединен с ВИУ весов посредством кабеля.
г) без терминала - индикация и управление весами выведены на ВУ.
Терминалы отличаются исполнениями дисплеев и клавиатуры и обозначаются индексами:
-
- терминал в металлическом корпусе закреплен на корпусе весов, дисплей с индикацией массы (размеры окна 143 х 23 мм; далее - большой), клавиатура 2-х кнопочная (индекс ДМ1);
-
- терминал в металлическом корпусе закреплен на стойке, дисплей с индикацией массы (размеры окна 95 х 20 мм; далее - средний), клавиатура 2-х кнопочная (индекс ДМ2.1);
-
- терминал в металлическом корпусе закреплен на стойке, дисплей с индикацией массы - средний, дисплей для покупателя встроен сзади, клавиатура 2-х кнопочная (индекс ДМ2.2);
-
- терминал в пластмассовом корпусе закреплен на корпусе весов, дисплей с индикацией массы - средний, клавиатура 2-х кнопочная (индекс ДП1);
-
- терминал в пластмассовом корпусе закреплен на стойке, дисплей с индикацией массы - средний, клавиатура 2-х кнопочная (индекс ДП1.1);
-
- терминал в пластмассовом корпусе закреплен на стойке, дисплей с индикацией массы, (размеры окна 61 х 30 мм; далее - малый), клавиатура 2-х кнопочная (индекс ДП2.1);
-
- терминал в пластмассовом корпусе закреплен на стойке, дисплей с индикацией массы - малый, дисплей для покупателя встроен сзади, клавиатура 2-х кнопочная (индекс ДП2.2);
-
- терминал в пластмассовом корпусе закреплен на стойке, дисплей с индикацией массы - средний, клавиатура 2-х кнопочная, встроен АЦП, с возможностью встройки аккумулятора (индекс ДП3);
-
- терминал в пластмассовом корпусе закреплен на стойке, дисплей с индикацией массы - средний, клавиатура 18-ти кнопочная, встроен АЦП, с возможностью встройки аккумулятора (индекс ДП4);
-
- терминал в пластмассовом корпусе закреплен на стойке, графический дисплей с индикацией массы, цены и стоимости, клавиатура 18-ти кнопочная, встроен АЦП, с возможностью встройки аккумулятора (индекс ДП5);
-
- терминал встроен в корпус весов, дисплеи с индикацией массы, цены и стоимости, клавиатура 25-ти кнопочная (индекс ДП6.1);
-
- терминал встроен в корпус весов, дисплеи с индикацией массы, цены и стоимости, дисплеи для покупателя встроены в корпус весов сзади, клавиатура 25-ти кнопочная (индекс ДП6.2);
-
- терминал встроен в корпус весов, дисплеи с индикацией массы, цены и стоимости, дисплеи для покупателя крепятся к корпусу весов посредством стойки, клавиатура 25-ти кнопочная (индекс ДП6.3);
-
- терминал в пластмассовом корпусе закреплен на стойке, дисплей с индикацией массы, цены и стоимости, клавиатура сенсорная, с возможностью встройки аккумулятора (индекс ДП7.1);
-
- терминал в пластмассовом корпусе закреплен на стойке, дисплей с индикацией массы, цены и стоимости, дисплей для покупателя встроен сзади, клавиатура сенсорная, с возможностью встройки аккумулятора (индекс ДП7.2);
-
- без терминала - индикация и управление весами выведены на ВУ (индекс К).
Стойки для крепления терминалов отличаются размерами, материалами и формами, и обозначаются индексами:
-
- стойка алюминиевая, крепится к корпусу весов (индекс С1);
-
- стойка алюминиевая удлиненная, крепится к корпусу весов (индекс С2);
-
- стойка из нержавеющей стали, выносная, (индекс С3);
-
- стойка из нержавеющей стали, выносная (индекс С4);
-
- стойка из нержавеющей стали, выносная, (индекс С5);
-
- стойка пластиковая, секционная, выносная, (индекс С6)
-
- стойка алюминиевая, с креплением для фискального регистратора, крепится к корпусу весов (индекс С7).
Весы выпускаются со встроенными интерфейсами RS-232 (индекс Р), USB (индекс Ю), Ethernet (индекс Е), без интерфейса (индекс отсутствует).
Электропитание весов осуществляется от сети переменного тока или от встроенной аккумуляторной батареи (индекс А).
В весах предусмотрены следующие устройства и функции (ГОСТ OIML R 76-1-2011):
-
- полуавтоматическое устройство установки на нуль, (п. т.2.7.2.2);
-
- устройство первоначальной установки на нуль (п. Т.2.7.2.4);
-
- устройство слежения за нулем (п. т.2.7.3);
-
- устройство тарирования (выборки массы тары) (п. Т.2.7.4.2);
-
- устройство предварительного задания значения массы тары (п. Т.2.7.5).
В весах предусмотрены следующие режимы работы (ГОСТ OIML R 76-1-2011, п. 4.20):
-
- вычисление стоимости товаров по массе и цене (индекс Т);
-
- вычисление стоимости штучных товаров по количеству и цене за штуку (индекс Т);
-
- суммирование стоимости товаров при обычном взвешивании и в «штучном» режиме (индекс Т);
-
- программирование цен товаров и вызов их из энергонезависимой памяти весов (индекс Т).
На корпусе весов должна быть прикреплена табличка (разрушающаяся при ее удалении), содержащая следующую информацию:
-
- наименование и обозначение весов;
-
- товарный знак предприятия-изготовителя;
-
- обозначение класса точности весов по ГОСТ OIML R 76-1-2011;
-
- знак утверждения типа средства измерений;
-
- значение максимальной нагрузки (Max);
-
- значение минимальной нагрузки (Min);
-
- значения поверочного интервала (е);
-
- значение максимальной выборки массы тары (Т-);
-
- номер весов в цифровом формате по системе нумерации предприятия-изготовителя;
-
- параметры электрического питания.
Весы всех исполнений изготавливаются однодиапазонными, двухинтервальными и трехинтервальными.
Весы выпускаются в 13-ти модификациях, обозначаемых индексами: 3-0,5.1; 3-1; 6-1.2;
6-2; 15-1.2.5; 15-2.5; 15-5; 30-5.10; 30-10; 60-10.20; 60-20; 150-20.50 и 150-50, отличающихся значениями максимальной нагрузки (Max) и значениями поверочного интервала (е).
Обозначение весов для заказа имеет вид:
Весы электронные Штрих-СЛИМ [1][2][3] [4]-[5] [6][7] [8][9],
где Штрих-СЛИМ - обозначение типа весов;
-
[1] - индекс Т - весы с индикацией массы, цены и стоимости или индекс отсутствует,
если весы с индикацией массы;
-
[2] - индекс ГПУ весов: - 200; 300; 330; 400 или 500;
-
[3] - индекс Н - все металлические детали ВИУ выполнены из нержавеющей стали или
индекс отсутствует, если все металлические детали ВИУ выполнены из стали конструкционной;
-
[4] - значение Мах весов, кг: 3; 6; 15; 30; 60 или 150;
-
[5] - значение е весов, г:
-
- 1; 2; 5; 10; 20 или 50 - для однодиапазонных весов;
-
- 0,5.1; 1.2; 2.5; 5.10; 10.20 или 20.50 - для двухинтервальных весов;
-
- 1.2.5 - для трехинтервальных весов;
-
[6] - индекс терминалов весов: - ДМ1; ДМ2.1; ДМ2.2; ДП1; ДП1.1; ДП2.1; ДП2.2;
ДП3; ДП4; ДП5; ДП6.1; ДП6.2; ДП6.3; ДП7.1; ДП7.2 или К;
-
[7] - индекс стойки для терминала весов: - С1; С2; С3; С4; С5 или С6;
-
[8] - индекс наличия интерфейса весов: - Р; Ю, Е или индекс отсутствует, если
интерфейс не установлен;
-
[9] - индекс А - наличие встроенного аккумулятора или индекс отсутствует, если
аккумулятор не установлен.
Пример обозначения весов при заказе:
Весы электронные Штрих-СЛИМ Т200Н 15-1.2.5 ДП5С1 ЮА:
- весы электронные Штрих-СЛИМ с индикацией массы, цены и стоимости, все металлические детали ВИУ выполнены из нержавеющей стали, размеры ГПУ: - 300 х 200 мм, значение максимальной нагрузки (Мах): - до 15 кг, весы трехинтервальные, значения поверочного интервала (е) = 1.2.5 (см. таблицу 2), терминал в пластмассовом корпусе закреплен на стойке, графический дисплей с индикацией массы, цены и стоимости, клавиатура 18-ти кнопочная, встроен АЦП, встроены интерфейсы RS-232 и USB, встроен аккумулятор.
Общий вид весов различных конструктивных исполнений показан на рисунке 1, общий вид терминалов показан на рисунках 2 и 3, общий вид стоек показан на рисунках 4 и 5.
Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 6.
исполнение а
исполнение б

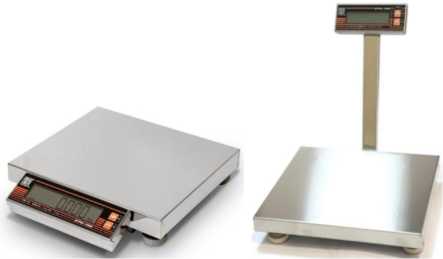

Рисунок 1 - Общий вид весов (конструктивные исполнения: а, б, в, г)
исполнение в
исполнение г

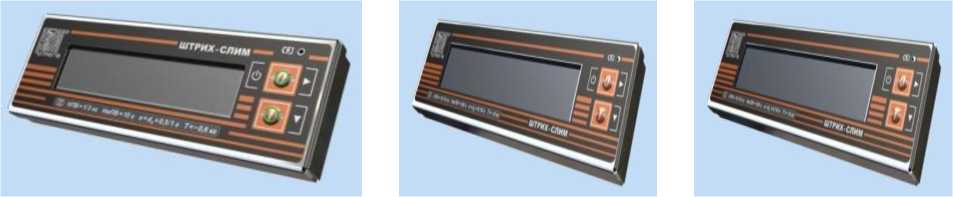

индекс ДМ1 индекс ДМ2.1 индекс ДМ2.2

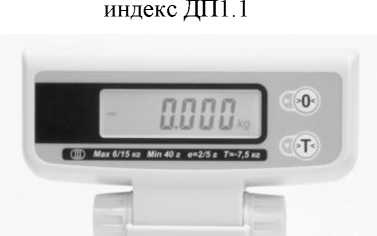

индекс ДП1
индекс ДП2.1
(без дисплея для покупателя)
индекс ДП2.2
(дисплей для покупателя встроен сзади)

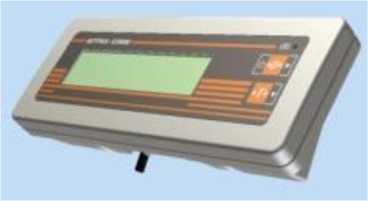

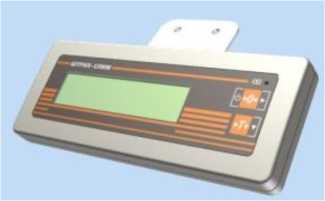

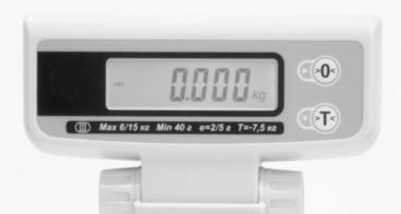

Рисунок 2 - Общий вид терминалов
(индексы ДМ1, ДМ2.1, ДМ2.2, ДП1, ДП1.1, ДП2.1, ДП2.2)
индекс ДП3
индекс ДП4
индекс ДП5

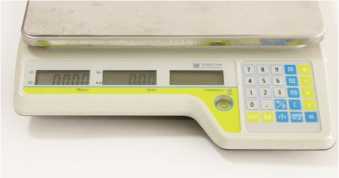

индекс ДП6.1
(вид спереди и сзади) индекс ДП7.1
(вид спереди и сзади) индекс ДП7.2

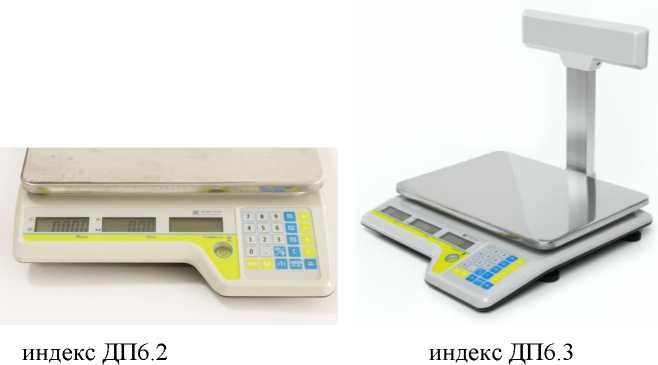

Рисунок 3 - Общий вид терминалов
(индексы ДП3, ДП4, ДП5, ДП6.1, ДП6.2, ДП6.3, ДП7.1, ДП7.2)

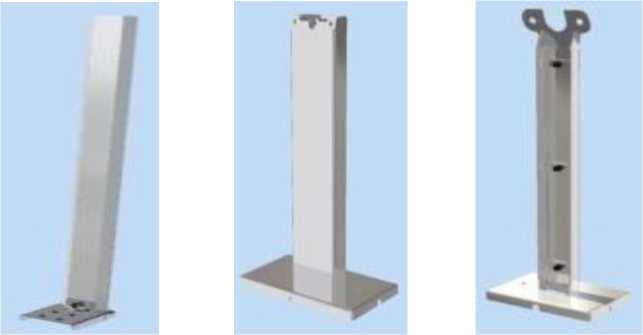

индекс С2 индекс С3 индекс С4

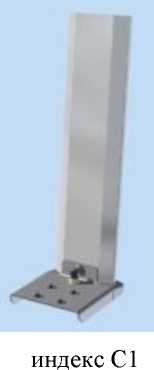

Рисунок 4 - Общий вид стоек (индексы Cl, С2, СЗ, С4)
индекс С5
индекс С6
Рисунок 5 - Общий вид стоек (индексы С5, С, С)
индекс С7
пломбировочная чашка устанавливается на днище весов (индексы: ДМ1, ДМ2.1, ДМ2.2, ДП1, ДП1.1,ДП2.1, ДП2.2, ДП3, ДП4 и ДП5) пломбировочная чашка устанавливается на задней крышке терминала (индексы: ДП3, ДП4 и ДП5)
пломбировочная чашка устанавливается на днище весов (индексы: ДП6.1, ДП6.2 и ДП6.3) пломбировочная чашка устанавливается на днище весов (индексы: ДП7.1 и ДП7.2)

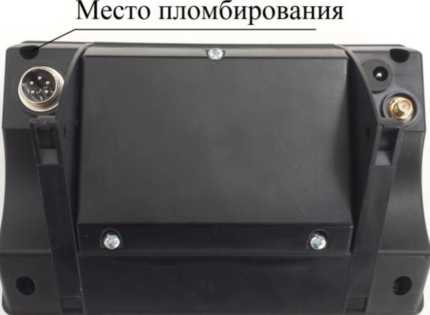

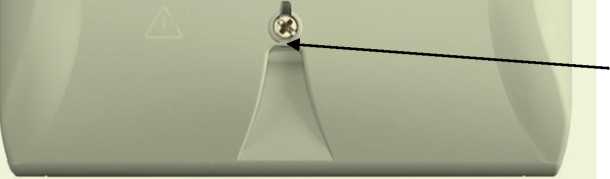

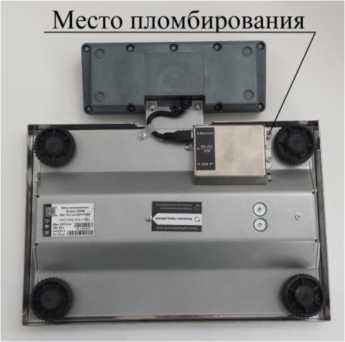

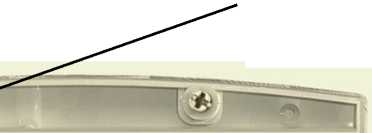

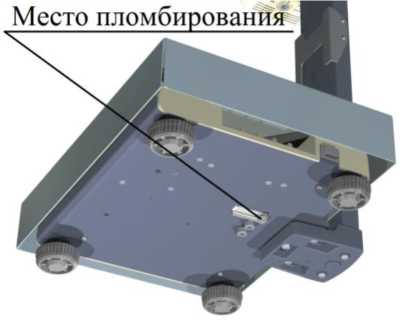

Рисунок 6 - Схемы пломбировки весов от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение
Метрологически значимое программное обеспечение (далее ПО) является встроенным и находится в энергонезависимой памяти микроконтроллера весов, доступ к которому защищен пломбой, как показано на рисунке 5, и загружается только на заводе-изготовителе с использованием специального оборудования и после опломбирования не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Метрологически значимые параметры ПО могут изменяться в режиме градуировки, доступ к которым возможен только на заводе-изготовителе и в сервисном центре, и защищены пломбой, как показано на рисунке 5
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть.
Нормирование метрологических характеристик производится с учетом применения ПО.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Класс точности по ГОСТ OIML R 76-1-2011 .................................................................. III (средний).
Число поверочных интервалов n = Max/e ......................................................................................3000.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
V 5.x |
Номер версии (идентификационный номер) ПО |
5.x |
Цифровой идентификатор ПО |
* |
где х - принимает значения от 1 до 9, и не относится к метрологически значимой части ПО * - данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования |
Метрологические и технические характеристики
Значения (Min), (Max), (e), действительной цены деления (d), пределов допускаемой погрешности при первичной поверке (mpe) в соответствующих интервалах нагрузки (m) и диапазона выборки массы тары весов (Т-) приведены в таблице 2.
Таблица 2 - Метрологические характеристики
Модификация весов |
Min, кг |
Max, кг |
e = d, г |
m, кг |
mpe, г |
т-, кг |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
3-0,5.1 |
0,01 |
1,5 |
0,5 |
от 0,01 до 0,25 включ. |
±0,25 |
от 0 до 2,4 |
св. 0,25 до 1 кг включ. |
±0,5 | |||||
св. 1 до 1,5 кг включ. |
±0,75 | |||||
3 |
1 |
св. 1,5 до 2 включ. |
±1 | |||
св. 2 до 3 включ. |
± 1,5 | |||||
3-1 |
0,02 |
3 |
1 |
от 0,02 до 0,5 включ. |
±0,5 | |
св. 0,5 до 2 включ. |
±1 | |||||
св. 2 до 3 включ. |
±1,5 | |||||
6-1.2 |
0,02 |
3 |
1 |
от 0,02 до 0,5 включ. |
±0,5 |
от 0 до 4,8 |
св. 0,5 до 2 включ. |
±1 | |||||
св. 2 до 3 включ. |
±1,5 | |||||
6 |
2 |
св. 3 до 4 включ. |
±2 | |||
св. 4 до 6 включ. |
±3 | |||||
6-2 |
0,04 |
6 |
2 |
от 0,04 до 1 включ. |
±1 |
от 0 до 4,8 |
св. 1 до 4 включ. |
±2 | |||||
св. 4 до 6 включ. |
±3 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
6 |
7 |
15-1.2.5 |
0,02 |
3 |
1 |
от 0,02 до 0,5 включ. |
±0,5 |
от 0 до 12 |
св. 0,5 до 2 включ. |
±1 | |||||
св. 2 до 3 включ. |
±1,5 | |||||
6 |
2 |
св. 3 до 4 включ. |
±2 | |||
св. 4 до 6 включ. |
±3 | |||||
15 |
5 |
св. 6 до 10 включ. |
±5 | |||
св. 10 до 15 включ |
±7,5 | |||||
15-2.5 |
0,04 |
6 |
2 |
от 0,04 до 1 включ. |
±1 | |
св. 1 до 4 включ. |
±2 | |||||
св. 4 до 6 включ. |
±3 | |||||
15 |
5 |
св. 6 до 10 включ. |
±5 | |||
св. 10 до 15 включ |
±7,5 | |||||
15-5 |
0,1 |
15 |
5 |
от 0,1 до 2,5 включ. |
±2,5 | |
св. 2,5 до 10 включ |
±5 | |||||
св. 10 до 15 включ |
±7,5 | |||||
30-5.10 |
0,1 |
15 |
5 |
от 0,1 до 2,5 включ. |
±2,5 |
от 0 до 24 |
св. 2,5 до 10 включ |
±5 | |||||
св. 10 до 15 включ |
±7,5 | |||||
30 |
10 |
св. 15 до 20 включ. |
±10 | |||
св. 20 до 30 включ |
±15 | |||||
30-10 |
0.2 |
30 |
10 |
от 0,2 до 5 включ. |
±5 | |
св. 5 до 20 включ |
±10 | |||||
св. 20 до 30 включ |
±15 | |||||
60-10.20 |
0,2 |
30 |
10 |
от 0,2 до 5 включ. |
±5 |
от 0 до 48 |
св. 5 до 20 включ. |
±10 | |||||
св. 20 до 30 включ. |
±15 | |||||
60 |
20 |
св. 30 до 40 включ. |
±20 | |||
св. 40 до 60 включ. |
±30 | |||||
60-20 |
0,4 |
60 |
20 |
от 0,4 до 10 включ. |
±10 | |
св. 10 до 40 включ. |
±20 | |||||
св. 40 до 60 включ. |
±30 | |||||
150-20.50 |
0,4 |
60 |
20 |
от 0,4 до 10 включ. |
±10 |
от 0 до 120 |
св. 10 до 40 включ. |
±20 | |||||
св. 40 до 60 включ. |
±30 | |||||
150 |
50 |
св. 60 до 100 включ. |
±50 | |||
св. 100 до 150включ. |
±75 | |||||
150-50 |
1 |
150 |
50 |
от 1 до 25 включ. |
±25 | |
св. 25 до 100 включ. |
±50 | |||||
св. 100 до 150 включ. |
±75 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe).
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.
Таблица 3а - метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой погрешности устройства установки на нуль, г |
±0,25 е |
Показания индикации массы, кг, не более |
Мах + 9 е |
Диапазон установки на нуль и слежения за нулём, % от Мах, не более |
4 |
Диапазон первоначальной установки нуля, % от Мах, не более |
20 |
Основные технические характеристики весов приведены в таблице 3.
Таблица 3 - Основные технические характеристики
Диапазон рабочих температур, °C |
от -10 до +40 |
Параметры электрического питания:
|
от 195,5 до 253 от 49 до 51 от 5,5 до 7 |
Потребляемая мощность, В-А, не более |
10 |
Значения габаритных размеров весов, размеров ГПУ и массы весов, в зависимости от обозначения индекса ГПУ и максимальной нагрузки (Max), представлены в таблице 4.
Таблица 4 - Габаритные размеры и масса
Индекс ГПУ |
Max, кг |
Размеры ГПУ, (Д х Ш), мм, не более |
Габаритные размеры весов, (без терминала и стойки) (Д х Ш х В) мм, не более |
Масса весов, кг, не более |
200 |
3 |
300 х 200 |
300 х 200 х 50 |
5,5 |
6 | ||||
15 | ||||
30 | ||||
300 |
6 |
325 х 275 |
325 х 275 х 55 |
6,5 |
15 | ||||
30 | ||||
310 |
6 |
310 х 230 |
325 х 370 х 70 |
3,5 |
15 | ||||
30 | ||||
330 |
6 |
330 х 260 |
330 х 260 х 80 |
6,5 |
15 | ||||
30 | ||||
400 |
15 |
400 х 300 |
400 х 300 х 65 |
8 |
30 | ||||
60 | ||||
150 | ||||
500 |
60 |
450 х 350 |
450 х 350 х 65 |
10 |
150 |
наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на табличку, закрепленную на корпусе весов.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Весы электронные |
Штрих-СЛИМ |
1 |
Руководство по эксплуатации |
SM 10025 РЭ |
1 |
приведены в Руководстве по эксплуатации в разделе 1 «Назначение изделия».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 4 июля 2022 г № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания;
ТУ 28.29.31-015-56828934-2018 Весы электронные Штрих-СЛИМ. Технические условия.
Изготовитель
Акционерное общество «Штрих-М» (АО «Штрих-М»)
ИНН 5024046846
Адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 19, стр. 4
Юридический адрес: 143401, Московская обл., г. Красногорск, ул. Речная, д. 8 Телефон (факс): +7(495) 787-60-90
E-mail: info@shtrih-m.ru
Испытательный центрЗакрытое акционерное общество Консалтинго-инжиниринговое предприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр.8
Телефон (факс): +7(495) 491-78-12
E-mail: sittek@mail.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» апреля 2023 г. № 762
Лист № 1 Регистрационный № 70453-18 Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства сбора и передачи данных «МИРТ-881»
Назначение средства измеренийУстройства сбора и передачи данных «МИРТ-881» (далее - УСПД) предназначены для синхронизации собственной шкалы времени относительно шкалы UTC(SU), синхронизации времени счетчиков электрической энергии, имеющих встроенные часы, а также для сбора, накопления, хранения и передачи накопленной информации со счетчиков энергоресурсов на верхний уровень информационно-измерительных систем.
Описание средства измеренийПринцип действия УСПД основан на обработке измерительной информации, собираемой со счетчиков энергоресурсов с цифровым интерфейсом, сохранении полученной информации в энергонезависимой памяти и выдаче накопленной информации по запросу.
УСПД являются функционально и конструктивно законченными изделиями, выполненными в едином корпусе, и выполняют следующие функции:
-
- контроль и синхронизация текущего времени в счетчиках с цифровым интерфейсом;
-
- управление изменяемыми параметрами счетчиков с цифровым интерфейсом;
-
- сбор данных и диагностической информации со счетчиков с цифровым интерфейсом;
-
- накопление собранной информации в энергонезависимой памяти и передача собранной информации по запросу на верхний уровень информационно-измерительной системы.
УСПД имеет аппаратную и программную блокировку доступа к изменяемым параметрам.
Конфигурирование (изменение параметров) УСПД и чтение собранных данных может быть произведено по цифровым интерфейсам связи при помощи технологического программного обеспечения MeterTools и RadioAccess.
Работа УСПД происходит в двух режимах - опроса и синхронизации.
В режиме синхронизации: производится синхронизация УСПД по точному времени
через интернет, осуществляется опрос и синхронизация текущего времени счетчиков.
В режиме опроса: УСПД собирает информацию с счетчиков энергоресурсов. При первом обращении к счетчику происходит считывание заводской информации, затем через заданные временные интервалы считывается абонентская информация. При всех последующих обращениях к счетчику считываются его конфигурация, время и текущие показания.
К данному типу устройств сбора и передачи данных «МИРТ-881» относятся УСПД, изготавливаемые в различных корпусах, имеющие единый интерфейс и метрологические характеристики.
Структура условного обозначения УСПД
МИРТ-881-XXXX-XXXXX-XXXXXXXXX -.. .XXXXXXXXX- Х -xxxxxx
® Тип УСПД
® Тип корпуса
WD2 - для установки на щиток и DIN-рейку, модификация 2
WD3 - для установки на щиток и DIN-рейку, модификация 3
W32 - для установки на щиток, модификация 32
D6 - для установки на DIN-рейку, модификация 6
D6.1 - для установки на DIN-рейку, модификация 6.1
D7 - для установки на DIN-рейку, модификация 7
D35 - для установки на DIN-рейку, модификация 35
SP1 - для установки на опору ЛЭП, модификация 1
SP31 - для установки на опору ЛЭП, модификация 31
® Номинальное напряжение
220 - 220 В - переменного тока
3*220 - 3x220/380 B - переменного тока
230 - 230 В - переменного тока
3*230 - 3x230/400 B - переменного тока
24 - 24 В - постоянного тока
5 - 5 В - постоянного тока
©Тип интерфейса (количество зависит от исполнения)
k'G/n - радиоинтерфейс GSM/GPRS, где k - количество интерфейсов (от 1 до 9), n - номер модификации модуля интерфейса (от 1 до 9) k-E - интерфейс Ethernet, где k - количество интерфейсов (от 1 до 9) tRFWF - радиоинтерфейс Wi-Fi, где k - количество интерфейсов (от 1 до 9) tRFLT - радиоинтерфейс LTE, где k - количество интерфейсов (от 1 до 9) tUSB - интерфейс USB, где k - количество интерфейсов (от 1 до 9) k-CAN - интерфейс CAN, где k - количество интерфейсов (от 1 до 9) tRS232 - интерфейс RS-232, где k - количество интерфейсов (от 1 до 9) tRS485 - интерфейс RS-485, где k - количество интерфейсов (от 1 до 9) tRF433/n - радиоинтерфейс 433 МГц, где k - количество интерфейсов (от 1 до 9), n - номер модификации модуля интерфейса (от 1 до 9)
tRF868/n - радиоинтерфейс 868 МГц, где k - количество интерфейсов (от 1 до 9), n - номер модификации модуля интерфейса
tRF2400/n - радиоинтерфейс 2400 МГц, где k - количество интерфейсов (от 1 до 9), n - номер модификации модуля интерфейса
kTF/n - PLC-модем с FSK-модуляцией, где k - количество интерфейсов (от 1 до 9), n - номер модификации модуля интерфейса (от 1 до 9),
kTO/n - PLC-модем с OFDM-модуляцией, где k - количество интерфейсов (от 1 до 9), n - номер модификации модуля интерфейса
(Нет символа) - интерфейс отсутствует
® Наличие индикации УСПД
S - упрощенная индикация (светодиоды)
A - расширенная индикация (светодиоды и ЖК дисплей) (Нет символа) - индикация отсутствует
® Дополнительные функции
H - датчик магнитного поля
I/n - дискретный вход, где n - количество входов (от 1 до 32)
I(C)/n - дискретный вход без внутреннего источника питания c напряжением логической единицы от 9 до 30 В, где n - количество входов (от 1 до 32)
I(HV)/n - дискретный вход без внутреннего источника питания c напряжением логической единицы от 60 до 250 В, где n - количество входов (от 1 до 32)
J - изоляция интерфейсов
LGP/n - GPS/Глонасс модуль, где k - количество интерфейсов (от 1 до 9), n - номер модификации модуля интерфейса
K - возможность подключения клавиатуры
L - подсветка индикатора
M - возможность подключения монитора
O - оптопорт
Q/n - дискретный выход, где n - количество выходов (от 1 до 32)
SD - SD карта
U - защита целостности корпуса
V/n - электронная пломба, где n может принимать значения:
-
1 - электронная пломба на корпусе
-
2 - электронная пломба на крышке зажимов
-
3 - электронные пломбы на корпусе и крышке зажимов
Y - защита от замены деталей корпуса
Z - резервный источник питания, где n - номер модификации (от 1 до 9)
F/n - дополнительная функция, где n - обозначение дополнительной функций (от 1 до 9) X - возможность замены, удаления, добавления интерфейсов и дополнительных функций за счет замены, удаления или установки дополнительных модулей
IS/n - наличие средства криптографической защиты информации, где n - обозначение встроенного модуля СКЗИ (от 1 до 9)
(Нет символа) - дополнительная функция отсутствует
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, в формате 13 цифр, методом наклейки, или методом лазерной гравировки, или ультрафиолетовой печати, на лицевую панель корпуса УСПД.
Общий вид УСПД, схемы пломбировки от несанкционированного доступа представлены на рисунках 1-9.
заводом изготовителем
Место установки пломбы
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного вскрытия

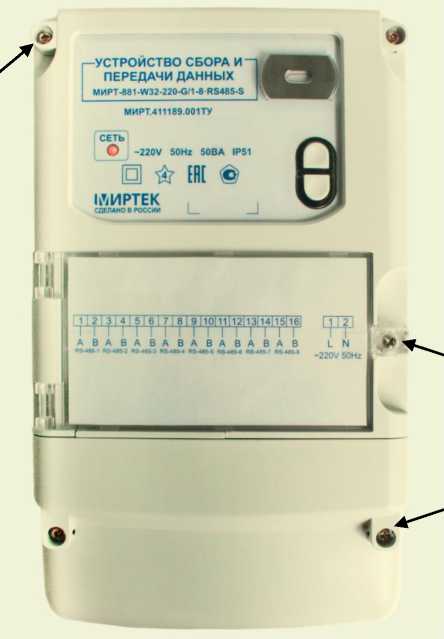

Рисунок 1 - Общий вид УСПД в корпусе типа W32
GSM V »
•••••••••••••••••а
УСТРОЙСТВО СБОРА И ПЕРЕДАЧИ ДАННЫХ МИРТ-881-D6-5-E-G/1-2 USB-8 RS485-S
МИРТ.411189.001ТУ
I IIIIII ■111№Ш I
«0170112300242
RS401-J мт-3 RS4M-4 **44*1 ЯМОМ *144*-.' КШ44 —58
А I * В'А BIA 01 А В:А В|А В А В ♦ .
?????_? ???SSSS_S8SSS’“
Ethernet I
ЮОСЮООО! Г
,S ? I I USB1
’ 3 g О I USB2
фф О 'fy
Место установки пломбы заводом изготовителем для защиты от несанкционированного вскрытия

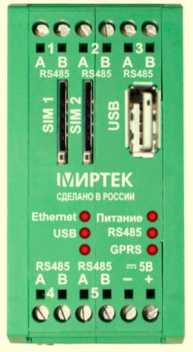

Рисунок 2 - Общий вид УСПД в корпусе типа D6
Место установки пломбы заводом изготовителем для защиты от
несанкционированного вскрытия
Место установки пломбы заводом изготовителем для защиты от несанкционированного вскрытия

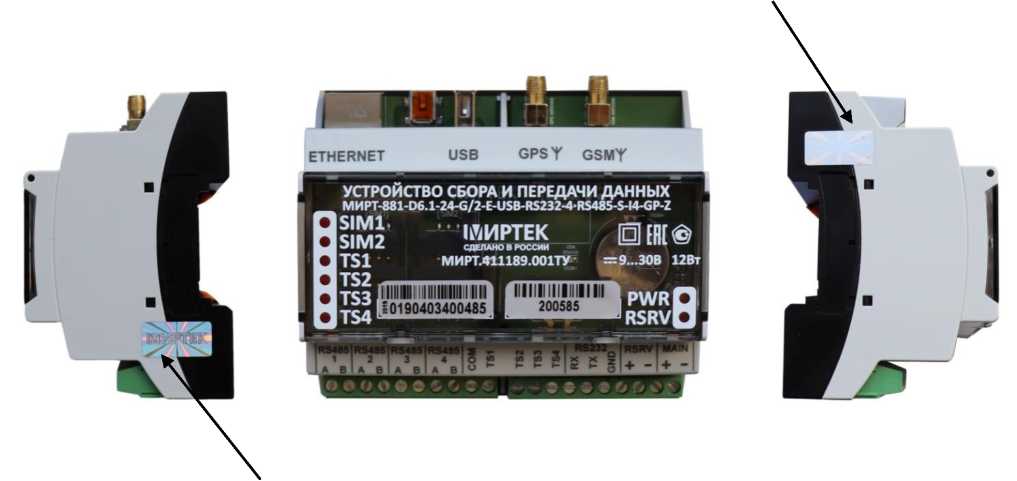

Рисунок 3 - Общий вид УСПД в корпусе типа D6.1
Место установки пломбы заводом изготовителем для защиты от несанкционированного вскрытия

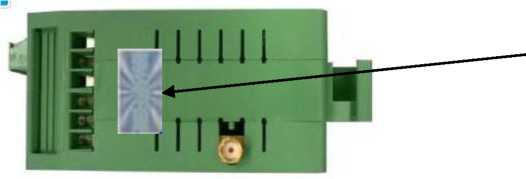

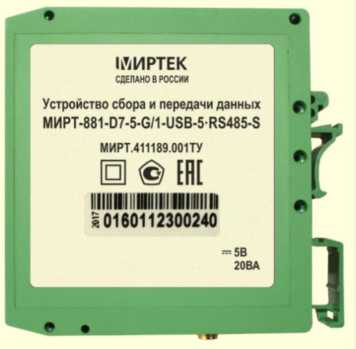

Рисунок 4 - Общий вид УСПД в корпусе типа D7
Место установки пломбы
заводом изготовителем
МИРТ-881 -D35-230-G/1 -CAN-6 RS485-2 USB-A-O 1ЛИРТЕК
L1 - ПИТАНИЕ
L2 - RS485
L3 - GPRS
L4- USB
L5 - CAN
СДЕЛАНО В РОССИИ
•
IIIIIIIIIIIIIIIIIII1IIIIIIIII g0174103031286
L1 L2 L3 L4 L5 МИРТ.411189.001ТУ
• • • • • 20BA
УСТРОЙСТВО СБОРА И ПЕРЕДАЧИ ДАННЫХ
Место установки пломбы заводом изготовителем для защиты от несанкционированного вскрытия
Рисунок 5 - Общий вид УСПД в корпусе типа D35
Место установки пломбы заводом изготовителем для защиты от несанкционированного вскрытия

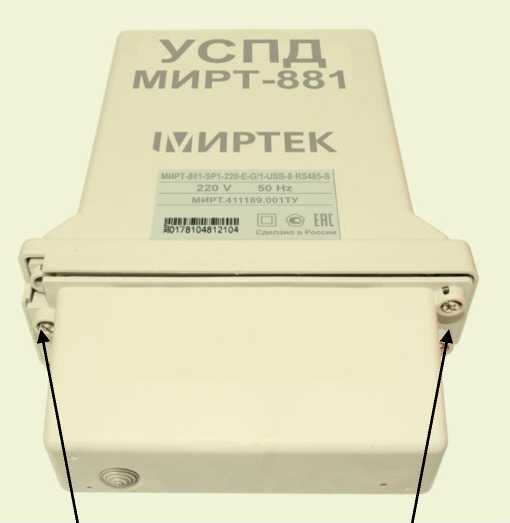

Рисунок 6 - Общий вид УСПД в корпусе типа SP1
Место установки пломбы заводом изготовителем для защиты от несанкционированного вскрытия

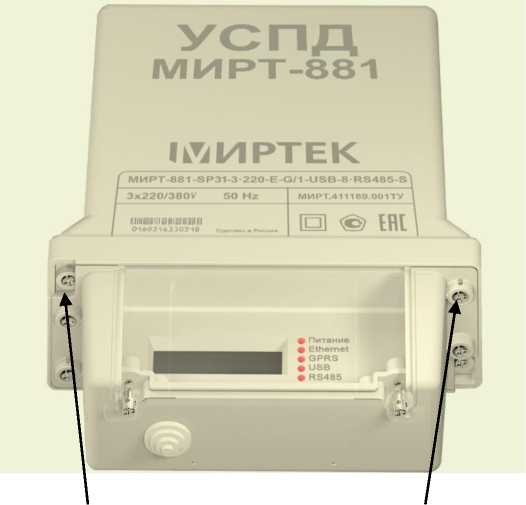

Рисунок 7 - Общий вид УСПД в корпусе типа SP31
Место установки пломбы заводом изготовителем для защиты от несанкционированного вскрытия
Место установки пломбы заводом изготовителем для защиты от несанкционированного вскрытия

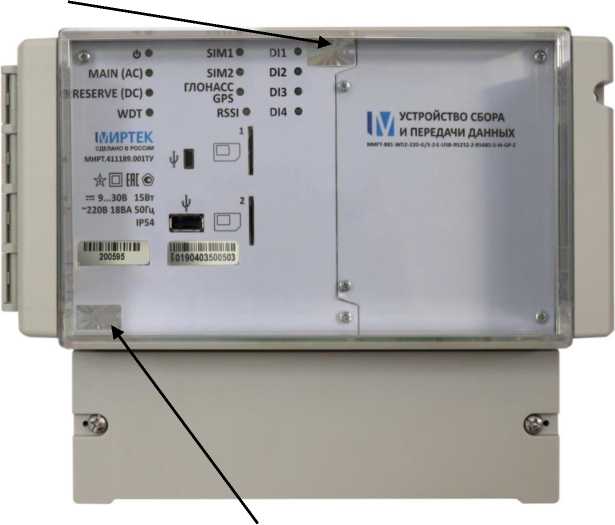

Рисунок 8 - Общий вид УСПД в корпусе типа WD2
Место установки пломбы заводом изготовителем для защиты от
несанкционированного вскрытия
Место установки пломбы заводом изготовителем для защиты от
несанкционированного вскрытия

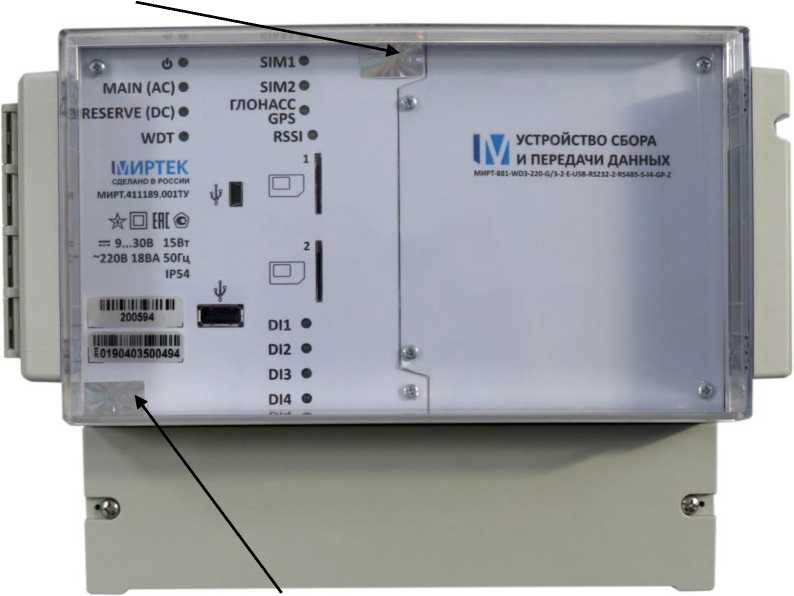

Рисунок 9 - Общий вид УСПД в корпусе типа WD3
Программное обеспечениеПрограммное обеспечение по своей структуре делится на метрологически значимую (измерительная) и незначимую части (не измерительная). Контрольная сумма метрологически значимой (измерительной) не изменяется, в то время как контрольная сумма метрологически незначимой (не измерительной) части может изменяться при обновлении.
Идентификационные данные метрологически значимой части ПО, представлены в таблице 1.
Конструкция УСПД обеспечивает ограничение доступа к программному обеспечению, в целях предотвращения несанкционированных настроек и вмешательств, которые могут привести к искажениям результатов измерений, уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1- Идентификационные данные метрологически значимой части |
ПО |
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
МИРТ-8806 |
Номер версии (идентификационный номер) ПО |
1.0 |
Алгоритм вычисления |
CRC |
Лист № 9 Всего листов 10 Метрологические и технические характеристики
Таблица 2- Метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC(SU) по протоколу NTP в режиме синхронизации при рабочей температуре от +15 до +25 °С, с |
±0,5 |
Пределы допускаемой абсолютной погрешности хода внутренних часов в автономном режиме за сутки при рабочей температуре от +15 до +25 °С, с |
±3 |
Пределы допускаемой дополнительной абсолютной погрешности хода внутренних часов при отклонении от рабочей температуры на 1°С, с |
±0,15 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: температура окружающей среды, °С |
от -40 до +70 |
Максимальная потребляемая мощность, В •А |
20 |
Средний срок службы, лет |
30 |
Средняя наработка на отказ, ч |
140000 |
Таблица 4 - габаритные размеры и масса
Обозначение исполнения УСПД |
Габаритные размеры (длинахширинахвысота), мм, не более |
Степень защиты от пыли и влаги по ГОСТ 14254-2015 |
Масса, кг, не более |
MHPTEK-881-W32-x...x |
290x170x87 |
IP51 |
2 |
MHPTEK-881-D6-x...x |
90x115x65 |
IP40 |
1 |
MHPTEK-881-D6.1-x...x |
94x107,6x60,7 |
IP20 |
1 |
MHPTEK-881-D7-x...x |
85x85x40 |
IP20 |
0,5 |
MMPTEK-881-D35-x...x |
113x143x61 |
IP51 |
2 |
MHPTEK-881-SP1-x...x |
238x162x75,5 |
IP64 |
2 |
MMPTEK-881-SP31-x...x |
235x188,5x104,5 |
IP64 |
2,5 |
MMPTEK-881-WD2-x.. .x |
161x199x103 |
IP65 |
2 |
MMPTEK-881-WD3-x.. .x |
185x246x114,5 |
IP65 |
2,5 |
наносится на корпуса УСПД офсетной печатью (или другим способом, не ухудшающим качества) и на титульный лист руководства по эксплуатации типографическим способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
УСПД «МИРТ-881» |
1 шт. | |
Пломба свинцовая |
1 - 3 шт. (в зависимости от модификации корпуса) | |
Леска пломбировочная |
1 - 3 шт. (в зависимости от модификации корпуса) | |
Формуляр |
МИРТ.411189.001ФО |
1 экз. |
Кронштейн для крепления на опоре ЛЭП |
1 шт. (поставляется только с УСПД в корпусных исполнениях SP1, SP31) | |
Упаковка |
1 шт. |
приведены в разделе 3 «Поверка» документа МИРТ.411189.001РЭ Устройства сбора и передачи данных «МИРТ-881». Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
МИРТ.411189.001ТУ Устройства сбора и передачи данных «МИРТ-881». Технические условия.
Изготовитель
Общество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК»)
ИНН 6154125635
Адрес: 347927, Ростовская обл., г. Таганрог, Поляковское ш., д. 15-к
Телефон/факс: 8 (8634) 34-33-33
E-mail: info@mirtekgroup.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр-т, д. 31
Телефон: 8 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
06 апреля 2023 г.
762
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности
и торговли Российской Федерации от 28- августа 2020 в. КтЗООбк
4. Контроль за испол
Федеральное агентство по техническому регулированию и метрологии.
за собой.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЗП
Заместитель Руководителя
Сертификат: 646070CB8580659469A858F6D1B138CO Кому выдан: Лазаренко Евгений Русланович Действителен: с 20.12.2022 до 14,03.2024
Е.Р.Лазаренко
