ПРИКАЗ. О переоформлении свидетельства об утверждении типа
Датчики давления ТЖИУ406-М100-АС-Вн
Приказы по основной деятельности по агентству Вн. Приказ № 643 от 27.03.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
____ ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
27 марта 2020 г.
ПРИКАЗ
643
поверками.
3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии
с Административным регламентом оформление свидетельства с описанием типа средства измвбёнии и
1 подлинник эле
или индивидуальному п юдщянпазд
4. Контроль за исп мщещемт
I выдачу его м электронного документа, подписанного ЭП, иустамамсгронного документооборота гентгпю пб техническому регулированию и
юридическому лицу
>ляю за собой.
Сертификат: 00ЕЮ36Е1В07ЕОРВ80ЕА118900ВСВ6О090 Кому выдан: Голубев Сергей Сергеевич 1 2 3
Действителен: с 06.11.2019 до 06.11.2020
Заместитель Руководителя
С.С. Голубев
№______
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 74922 «Датчики давления ТЖИУ406-М100-АС-Вн>>
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерении, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением Госкорпорации «Росатом» от 18 марта 2020 г. № 1-8.16/12033, приказываю:
Установить для датчиков давления ТЖИУ406-М100-АС-Вн интервал между поверками 5 лет.
Переоформить свидетельство об утверждении типа № 74922 «Датчики давления ТЖИУ406-М100-АС-Вн», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 58398-19, в связи с изменением интервала между
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» марта 2020 г. № 643
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики давления ТЖИУ406-М100-АС-Вн
Назначение средства измеренийДатчики давления ТЖИУ406-М100-АС-Вн (далее по тексту - датчики) предназначены для непрерывных измерений и преобразований значений измеряемого параметра: избыточного давления, абсолютного давления, разности давлений, избыточного давления - разрежения, разрежения нейтральных по отношению к нержавеющим сталям и сплавам титана жидких, газообразных сред и пара в унифицированные выходные токовые сигналы и (или) цифровые сигналы в стандартах протоколов HART или MODBUS RTU с интерфейсом RS-485.
Описание средства измеренийПринцип действия датчиков основан на использовании тензорезистивного эффекта. Под воздействием давления в тензомодулях происходит деформация тензорезисторов, вызывающая изменение их сопротивлений, преобразуемое в электронном блоке датчика в цифровой код, функционально связанный с измеряемым давлением. Микропроцессор электронного блока корректирует цифровой код, компенсируя нелинейность передаточной функции тензомодуля и ее температурную зависимость. Скорректированный цифровой код передается на устройство, формирующее унифицированный аналоговый и/или цифровой выходной сигнал. Для визуализации результатов измерения датчики имеют жидкокристаллический цифровой дисплей.
В состав датчиков входит блок фильтра помех (блок грозозащиты), предназначенный для защиты датчиков от электромагнитных помех большой энергии и радиочастотных помех.
Датчики имеют взрывозащищенное исполнение (вид взрывозащиты -взрывонепроницаемая оболочка с маркировкой по взрывозащите «1 Ex d IIB T4 Gb Х»).
Датчики непрерывно проводят самодиагностику состояния и имеют возможность установки уровня токового сигнала оповещения об ошибке.
Датчики имеют электронное демпфирование выходного сигнала.
В зависимости от видов измеряемого давления, датчики имеют следующие обозначения:
ТЖИУ406ДИ-М100-АС-Вн
ТЖИУ406ДА-М100-АС-Вн
ТЖИУ406ДД-М100-АС-Вн
ТЖИУ406ДИВ-М100-АС-Вн
ТЖИУ406ДВ-М100-АС-Вн
-
- избыточное давление;
-
- абсолютное давление;
-
- разность давлений;
-
- избыточное давление - разрежение;
-
- разрежение.
В зависимости от технических и метрологических характеристик, датчики могут иметь различные исполнения. Условное обозначение исполнения датчика приведено в виде буквенно-цифрового кода и имеет структуру, расшифровка которой приведена в технической документации на датчики давления.
Внешний вид датчиков представлен на рисунке 1.

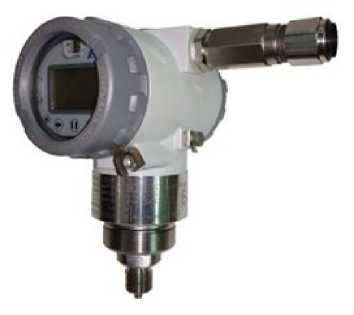

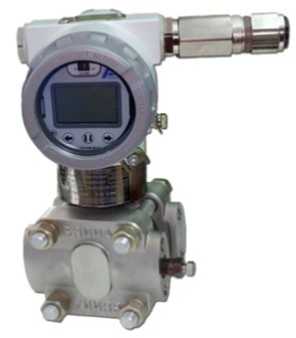

Рисунок 1 - общий вид датчиков давления типа ТЖИУ406-М100-АС-Вн
Схема пломбировки датчиков от несанкционированного доступа представлена на
рисунках 2 - 4.
Рисунок 2- наружная пломба на стопорном винте, предотвращающем снятие корпуса электронного блока
Рисунок 3 - внутренняя гарантийная пломба под панелью управления с ЖКИ
Рисунок 4 - внутренняя гарантийная пломба на крышке клеммной колодки
Датчики ТЖИУ406-М100-АС-Вн имеют встроенное, метрологически значимое программное обеспечение (ПО) ТМ 47193 или ТМ 47193_TRN (ТЖИУ. 687281.272ПМ26.2). Данное ПО устанавливается в датчиках давления на заводе-изготовителе во время производственного цикла.
ПО встроено в микроконтроллер ДД (датчики давления) и предназначено:
-для управления работой всей электронной схемой ДД;
-для обеспечения компенсации погрешности нелинейности и температурной погрешности первичного преобразователя ДД;
-для обеспечения вывода измеренной величины или диагностических сообщений на встроенный жидкокристаллический индикатор (ЖКИ).
ПО использует калибровочную информацию, полученную в процессе калибровки ДД при его изготовлении, и хранящуюся в энергонезависимом постоянном запоминающем устройстве (ЭСППЗУ).
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TM47193 или TM47193 TRN |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.2.4.9 |
|
Цифровой идентификатор ПО |
- |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики датчиков давления ТЖИУ406-М100-АС-Вн представлены в таблицах 2 - 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений давления: 1) 2) - датчиков избыточного давления | |
|
минимальный диапазон измерений, кПа |
от 0 до 0,16 |
|
максимальный диапазон измерений, МПа |
от 0 до 100 |
|
- датчиков разности давлений | |
|
минимальный диапазон измерений, кПа |
от 0 до 0,16 |
|
максимальный диапазон измерений, МПа |
от 0 до 16 |
|
- датчиков абсолютного давления | |
|
минимальный диапазон измерений, кПа |
от 0 до 16 |
|
максимальный диапазон измерений, МПа |
от 0 до 25 |
|
- датчиков избыточного давления - разрежения | |
|
минимальный диапазон измерений, кПа |
от -0,2 до 0,2 |
|
максимальный диапазон измерений, МПа |
от - 0,1 до 2,4 |
|
- датчиков разрежения | |
|
минимальный диапазон измерений, кПа |
от -0,4 до 0 |
|
максимальный диапазон измерений, кПа |
от -100 до 0 |
|
Минимальный шаг изменений диапазона измерений (верхнего и/или нижнего пределов измерений), для перенастраиваемых датчиков, % от максимального диапазона измерений 3) |
0,1 |
|
Пределы допускаемой основной приведенной (от настроенного диапазона измерений)3) погрешности у (в диапазоне температур окружающей среды от +21 до +25 °С), % |
±0,10; ±0,15; ±0,25; ±0,50 4) |
|
Вариация выходного сигнала, не более, %:
|
|Y0 1 0,5- |yo | |
|
Пределы допускаемой дополнительной приведенной (от настроенного диапазона измерений) погрешности ут, вызванной отклонением температуры окружающего воздуха от нормальных условий от 21 до 25 °С), % /10 °С: - для датчиков с пределами допускаемой основной приведенной (от настроенного диапазона измерений) погрешности ±0,10 %; ±0,15 % |
± [о 05 + 0 05 ^Ржш’Pzicn) "I +> L = " рЕ-рн J |
|
- для датчиков с пределами допускаемой основной приведенной (от настроенного диапазона измерений) погрешности ±0,25; ±0,50 |
Г 0 05-(Р -Р ) 1 . д 2 | = ' 1ИШ '■ЕИЯХ-' дЗ 1' = Р-Р L В н J |
|
Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности ур датчиков разности давлений, вызванной воздействием рабочего (статического) давления, % |
р (р _р Л Р V-*■ е. :jих 17н :jни J Т"Р 'р-р мая в н |
Примечания:
-
1) В соответствии с заказом допускается изготовление датчиков с диапазонами измерений в других единицах измерения давления, допущенных к применению в РФ (мбар, бар, Па, кПа, мм рт. ст., кгс/см2, мм вод. ст., м вод. ст.)
-
2) Датчики могут быть настроены на нестандартные и смещенные диапазоны измерений. Стандартные диапазоны измерений указаны для данной модели в эксплуатационной документации и Руководстве по эксплуатации.
-
3) Допускается перенастройка диапазона измерений до 6:1 от верхнего предела измерений.
-
4) Конкретные значения приведены в эксплуатационной документации.
-
5) Рв - верхний предел измерения данной модели датчика (для датчика ДИВ верхний предел измерения избыточного давления), МПа.
Рн - нижний предел измерения данной модели датчика (для датчиков ДИ, ДА, ДВ, ДД равен нулю, для датчиков ДИВ численно равен верхнему пределу измерения разрежения и подставляется со знаком минус), МПа.
Рв мах - максимальный верхний предел измерения данной модели датчика (для датчика ДИВ максимальный верхний предел измерения избыточного давления), МПа.
Рн мах - максимальный нижний предел измерения данной модели датчика (для датчиков ДИ, ДА, ДВ, ДД равен нулю, для датчиков ДИВ численно равен максимальному верхнему пределу измерения разрежения и подставляется со знаком минус), МПа.
РР - рабочее избыточное давление, МПа. Рмах - предельно допускаемое рабочее избыточное давление, МПа.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы:
|
от 5 до 0; от 0 до 5; от 4 до 20; от 20 до 4 Протокол HART, протокол MODBUS RTU с интерфейсом RS-485 на индикаторе жидкокристаллического дисплея |
|
Электрическое питание, В |
от 9 до 48, от 15 до 48, от 13 до 48, от 19 до 48 (в зависимости от исполнения и подсветки ЖКИ) |
|
Условия эксплуатации: 1 Температура окружающей среды для видов климатического исполнения по ГОСТ 15150-69, °С: - УХЛ3.1 - У2
|
от +5 до +50; от +1 до +801) от -40 до +80; от -50 до +801) от +5 до +50; от -25 до +801) от +5 до +50; от -25 до +801) до 100 |
|
Масса, кг, не более 2) |
от 3,0 до 14,0 |
|
Габаритные размеры, мм, не более: 2) | |
|
- высота |
252 |
|
- ширина |
184 |
|
- длина |
143 |
|
Назначенный срок службы, не менее, лет: - для климатического исполнения ТМ2,ТВ2 |
15 |
|
- для климатического исполнения УХЛ3.1, У2, ТВ3, ТВ3.1 |
20 |
|
Наименование характеристики |
Значение |
|
Наработка на отказ, не менее, часов |
270000 |
|
Степень защиты от проникновения пыли, посторонних тел и воды по ГОСТ 14254. |
IP67 |
|
Маркировка взрывозащищиты |
«1 Ex d IIB T4 Gb Х» |
|
Примечания: 1) Изготавливаются по требованию заказчика. | |
|
2) В зависимости от исполнения, конкретные значения приведены в Руководстве по | |
|
эксплуатации. | |
наносится лазерным способом на прикрепленную к датчику табличку и типографским способом на титульный лист Руководства по эксплуатации.
Комплектность средства измеренийТаблица 4 - комплектность средства измерений.
|
Наименование |
Обозначение |
Количество |
|
Датчик |
ТЖИУ406ХХ1)-М100-АС-Вн |
1 шт. |
|
Паспорт |
ТЖИУ.406233.0ХХ1)ПС1 |
1 экз. |
|
Свидетельство о первичной поверке |
- |
1 экз. |
|
Руководство по эксплуатации 2) |
ТЖИУ.406233.001РЭ3 |
1 экз. |
|
Методика поверки |
МП ТЖИУ406233-2019 |
1 экз. |
|
Комплект сменных деталей 3) |
- |
1 компл. |
|
Розетка или кабельный ввод 3) |
- |
1 шт. |
|
Комплект присоединительных частей 3) |
- |
1 компл. |
|
Комплект монтажных частей 3) |
- |
1 компл. |
|
Примечания:
| ||
Поверка
лист № 6 всего листов 7 осуществляется по документу «МП ТЖИУ406233-2019 Датчики давления ТЖИУ406-М100-АС-Вн. Методика поверки», утвержденному ФГУП «ВНИИМС» 30.05.2019 г.
Основные средства поверки:
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный № 5879414).
Рабочие эталоны 1-го и 2-го разряда по ГОСТ Р 8.802-2012 - мановакуумметры грузопоршневые МВП-2,5 (Регистрационный № 1652-99).
Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03).
Микроманометры жидкостные компенсационные с микрометрическим винтом МКВК-250 (Регистрационный № 22995-02).
Задатчики избыточного давления Воздух-1,6; Воздух-2,5 и Воздух-6,3 (Регистрационный № 10610-00).
Задатчики давления Воздух-1600 (Регистрационный № 12143-04).
Задатчик разрежения Метран-503 Воздух (Регистрационный номер 25940-03).
Калибраторы давления пневматические Метран-504 Воздух (Регистрационный номер 31057-09).
Калибраторы давления пневматические Метран-505 Воздух (Регистрационный номер 42701-09).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный 52489-13).
Калибраторы-контроллеры давления PPC; (Регистрационный номер 27758-04). Мультиметры 3458A (Регистрационный номер 25900-03).
Меры электрического сопротивления однозначные МС 3006; (Регистрационный номер 12758-91).
Источники питания аналоговые с цифровой индикацией Б5-40М, Б5-43М, Б5-44М, Б5-45М, Б5-50М. (Регистрационный номер 49791-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и/или в свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к датчикам давления ТЖИУ406-М100-АС-ВнГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическим аналоговыми выходными сигналами ГСП.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1406 Па.
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па.
Технические условия 4212-005-07623885-99. Датчики давления ТЖИУ406-М100-АС (ТЖИУ406233.001ТУ3)
Изготовитель
Федеральное Государственное Унитарное Предприятие «Всероссийский научноисследовательский институт автоматики им. Н.Л. Духова»
(ФГУП «ВНИИА»)
ИНН 7707074137
127055, г. Москва, ул. Сущевская, д. 22
Тел.: +7 (499) 978-78-03, факс: 8(499) 978-09-03.
E-mail: vniia@vniia.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
(ФГУП «ВНИИМС»),
Аттестат аккредитации в области обеспечения единства измерений № 30004-13.
Адрес: Москва, 119361, Россия, ул. Озерная, д.46,
Тел.: +7 (495) 437-55-77, т./факс +7 (495) 430-57-25
Е-mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
