ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

(в редакции, утвержденной приказом Росстандарта № 1600 от 20.07.2017 г.)

Весы неавтоматического действия МЕРА-ВТП

Весы неавтоматического действия МЕРА-ВТП предназначены для определения массы тела, а также для сбора, хранения и передачи данных, связанных с результатами проведенных взвешиваний.

Конструктивно весы выпускаются в двух исполнениях состоящих из следующих функциональных узлов:

• - Н - весы с грузоприемным устройством, которое представляет собой механическую конструкцию, опирающуюся на один весоизмерительный датчик, и индикатором, объединенными в едином корпусе (рисунок 1);

• - П - весы с грузоприемным устройством, которое представляет собой механическую конструкцию, опирающуюся на один или четыре весоизмерительных датчиков (далее - весоизмерительная платформа) и отдельным индикатором. Индикатор может быть установлен на стойку (рисунок 2). Общий вид индикаторов приведен на рисунке 3.



  Исполнение корпуса 1

Исполнение корпуса 2

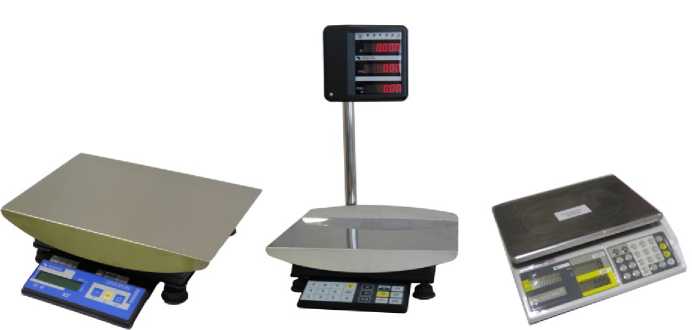

Рисунок 1 - Общий вид весов в исполнении Н

Рисунок 2 - Общий вид весов в исполнении П

ВТ-1-44-П          ВТ-1-65-П

ВТ-1А-44-П         ВТ-1А-65-П

Рисунок 3 - Общий вид индикаторов

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного датчика, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, амплитуда или частота которого изменяется пропорционально массе груза. Электрический сигнал от одного или нескольких весоизмерительных датчиков поступает на индикатор. Результат измерения массы отображается на цифровом дисплее. Информация о массе взвешиваемого груза может быть передана на периферийное устройство по интерфейсам связи (RS-232, USB, Ethernet и другие виды интерфейсов, соответствующие требованиям п.п. 5.3.6.1 ГОСТ OIML R 76-1-2011).

Весы в зависимости от модификаций и в соответствии с ГОСТ OIML R 76-1-2011 снабжены следующими устройствами:

• - первоначальной установки нуля (Т.2.7.2.4)

• - полуавтоматической установки на нуль (Т.2.7.2.2);

• - слежения за нулем (Т.2.7.3);

• - автоматической установки на нуль (Т.2.7.2.3);

• - индикации отклонения от нуля (4.5.5);

• - уравновешивания тары - выборка массы тары (Т.2.7.4.1);

• - показывающее с расширением (Т.2.6).

Весы относятся к многодиапазонным весам (Т.3.2.7).

Весы оснащены следующими функциями:

• - вычисления стоимости за единицу продукции;

• - подсчет количества однотипных взвешиваемых предметов;

• - сравнения массы взвешенного груза с предварительно заданным значением и выдача управляющего сигнала на внешнее устройство;

• - проведение математических операций с результатами взвешиваний или расчета количества взвешиваемых предметов;

• - сигнализация о перегрузке весов и диагностика сбоев, возникающих при их работе.

Весы снабжены устройством для введения гравитационной поправки при изменении места их юстировки.

Весы отличаются метрологическими и техническими характеристиками и в зависимости от исполнения выпускаются в следующих модификациях:

- Н-Х1/Х2-Х3-Х4-Х5,

где: Х1- количество диапазонов взвешивания (принимает значение 1 или 3); Х2 - условное обозначение максимальной нагрузки (Max) весов в кг (1,5; 3; 6; 15; 30); Хз - условное обозначение применяемого в весах устройства отображения информации (принимает значения ЖКИ - для весов с жидкокристаллическим цифровым дисплеем или СД- для весов со светодиодным цифровым дисплеем); Х4 - условное обозначение наличия функции вычисления стоимости продукта (принимает значение Т для весов с вычислением стоимости или отсутствует для других модификаций); Х5 - условное обозначение исполнения корпуса весов (1 или 2);

• - П-1-Х1/Х2 - весы с весоизмерительной платформой, содержащей один весоизмерительный датчик,

где: Х1- количество диапазонов взвешивания (принимает значение 1 или 3); Х2 - условное обозначение максимальной нагрузки (Max) весов в кг (3, 6, 15, 30, 60, 150, 300, 600 кг);

• - П-4-Х1/Х2-Х3-Х4- весы с весоизмерительной платформой, содержащей четыре весоизмерительных датчика,

где: Х1- количество диапазонов взвешивания (принимает значение от 1 до 2, только 1 для Х4=2); Х2 - условное обозначение максимальной нагрузки (Max) весов в т (0,3; 0,6; 1,5; 3; 6; 10; 15); Х3 - условное обозначение конструкции весоизмерительной платформы (отсутствует обозначение для цельной весоизмерительной платформы или П, Н, О для весоизмерительной платформы выполненной в виде отдельных соединенных между собой балок); Х4 - условное обозначение количества весоизмерительных платформ подсоединенных к одному индикатору (принимающее значение от 1 до 2).

Весы в исполнении П могут комплектоваться индикаторами в следующих модификациях:

• - ВТ-1-Х1-П - индикатор с частотным входом и 16-и кнопочной клавиатурой управления;

• - ВТ-1-Х1-О - индикатор с частотным входом и 4-х кнопочной клавиатурой управления;

• - ВТ-1А-Х1-П - индикатор с аналоговым входом и 16-и кнопочной клавиатурой управления, где: Х1 - условное обозначение корпуса индикатора или «44» или «65».

Используемый индикатор указывается в руководстве по эксплуатации в разделе «Свидетельство о приемке».

Значения максимальной нагрузки Maxi, минимальной нагрузки Mini, поверочного интервала ei для каждого диапазона взвешивания наносится на маркировочной табличке весов, расположенной рядом с цифровым дисплеем.

Схема пломбировки весов от несанкционированного доступа приведена на рисунках 4 - 6.

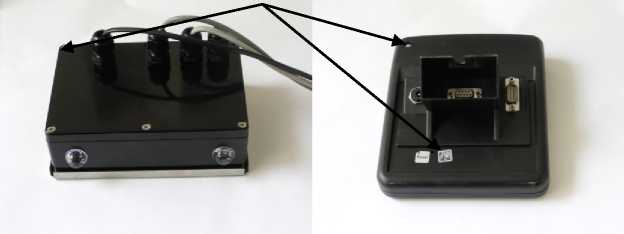

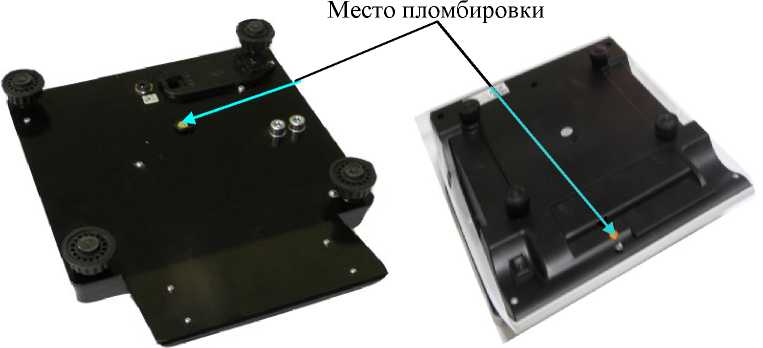

Рисунок 4 - Место пломбировки от несанкционированного доступа весов в исполнении Н Места пломбировки

ВТ-1-65                    ВТ-1-44

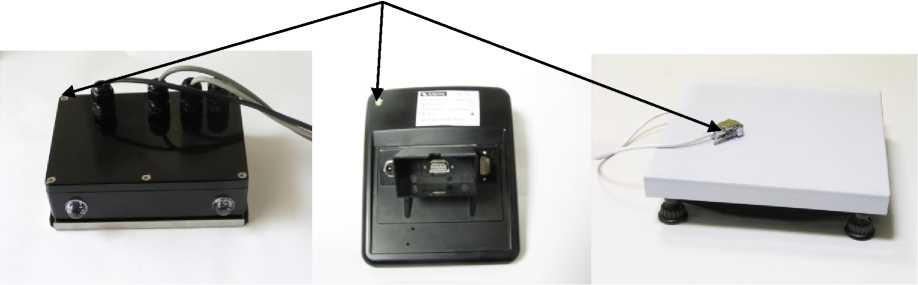

Рисунок 5 - Места пломбировки от несанкционированного доступа весов в исполнении П с индикаторами ВТ-1-65 и ВТ-1-44

Места пломбировки

ВТ-1А-65

ВТ-1А-44

Рисунок 6 - Места пломбировки от несанкционированного доступа весов в исполнении П с индикаторами ВТ-1А-65 и ВТ-1А-44

Программное обеспечение (далее - ПО) весов реализовано аппаратно и является встроенным.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением».

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается пломбировкой весов.

Параметры, определяющие технические и метрологические характеристики весов, в том числе показатели точности, хранятся в энергонезависимой памяти (EEPROM) весов. При включении весов текущие параметры настроек сравниваются с сохраненными параметрами в EEPROM. При не совпадении этих значений, на дисплей выводится сообщение об ошибке и работа весов блокируется.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий согласно Р 50.2.077-2014 - «низкий».

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Х*- номер протокола обмена весов по интерфейсу с периферийными устройствами, приведенный в эксплуатационной документации и выбираемый с помощью клавиатуры (принимает значение от 0 до 9).

Метрологические и технические характеристики приведены в таблицах 2 - 6.

Таблица 2 - Метрологические характеристики весов с одним диапазоном взвешивания*

* Для весов модификации П-4-Х1/Х2-Х3-2 характеристики приведены для одной весоизмери-

тельной платформы.

Таблица 3 - Метрологические характеристики весов исполнения Н с тремя диапазонами взвешивания

Таблица 4- Метрологические характеристики весов исполнения П-1 с тремя диапазонами взвешивания

Таблица 5 - Метрологические характеристики весов с двумя диапазонами взвешивания исполнения П-4

Технические характеристики приведены в таблице 6.

Таблица 6 - Технические характеристики весов

наносится на маркировочные таблички, закрепленные на корпусе индикатора и корпусе весоизмерительной платформы заводским способом и типографским способом на титульный лист руководства по эксплуатации.

Таблица 7- Комплектность средства измерений

*-при заказе

осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011, «Весы неавтоматического действия. Часть 1, Метрологические и технические требования. Испытания».

Основные средства поверки: рабочий эталон 4-го разряда по ГОСТ 8.021-2015, гири соответствующие классу точности М1 по ГОСТ OIML R 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающими определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке средств измерений или в эксплуатационную документацию, так как условия эксплуатации весов не обеспечивают сохранность знака поверки в течение всего интервала между поверками при нанесении на весы.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы

Технические условия ТУ 4274-011-49290937-2012
