МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

12 августа 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЗП

Сертификат: 029D109B000BAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «12» августа 2022 г. № 2007

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» августа 2022 г. № 2007

Лист № 1

Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефтепродуктов № 1211 альтернативного склада ГСМ в аэропорту «Шереметьево»

Система измерений количества и показателей качества нефтепродуктов № 1211 альтернативного склада ГСМ в аэропорту «Шереметьево» (далее - СИКН) предназначена для динамических измерений массы нефтепродуктов, транспортируемых по трубопроводу за отчетный интервал времени.

Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефтепродуктов. Выходные сигналы счетчиков-расходомеров массовых, преобразователей температуры, давления, плотности по линиям связи поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефтепродуктов по реализованному в нем алгоритму.

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов. Часть измерительных компонентов СИКН формируют вспомогательные измерительные каналы (ИК), метрологические характеристики которых определяются комплектным методом.

СИКН состоит из блока измерительных линий, блока измерений показателей качества нефтепродуктов, системы сбора и обработки информации, узла подключения передвижной поверочной установки и системы дренажа.

В состав СИКН входят измерительные компоненты, приведенные в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты утвержденного типа, приведенные в таблице 1.

Таблица 1 - Измерительные компоненты

В состав СИКН входят показывающие средства измерений давления и температуры нефтепродуктов утвержденных типов.

СИКН обеспечивает выполнение следующих основных функций:

• - автоматические измерения массы нефтепродуктов прямым методом динамических измерений за установленные интервалы времени в рабочем диапазоне расхода, температуры, давления и плотности нефтепродуктов;

• - автоматические измерения плотности нефтепродуктов;

• - измерения давления и температуры нефтепродуктов автоматические и с помощью показывающих средств измерений давления и температуры нефтепродуктов соответственно;

• - поверка и контроль метрологических характеристик СРМ с применением поверочной установки;

• - контроль метрологических характеристик СРМ по контрольно-резервному СРМ, применяемому в качестве контрольного;

• - автоматический и ручной отбор проб нефтепродуктов в соответствии с требованиями ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

• - автоматический контроль технологических параметров нефтепродуктов в СИКН, их индикацию и сигнализацию нарушений установленных границ;

• - регистрацию и хранение результатов измерений, формирование отчетов;

• - защиту информации от несанкционированного доступа программными средствами.

Заводской номер СИКН нанесен на маркировочную табличку, закрепленную на блок-боксе СИКН, согласно рисунку 1.

Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, на фланцевых соединениях и преобразователе серии 2700 СРМ предусмотрены места для установки пломб. Пломбировка осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках, пропущенных через отверстия в шпильках, расположенных на диаметрально противоположных фланцах, и контровочной проволоке, установленной на преобразователе серии 2700, согласно рисунку 2.

Места нанесения заводского номера

Рисунок 1 - Место нанесения заводского номера

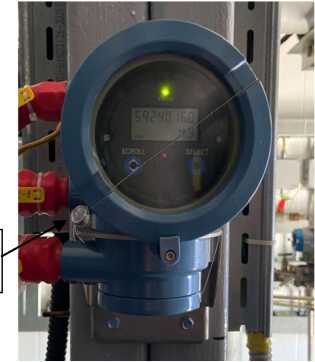

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Места установки пломб

Программное обеспечение (ПО) обеспечивает реализацию функций СИКН. ПО СИКН реализовано в ИВК и компьютерах автоматизированных рабочих мест (АРМ) оператора. Идентификационные данные ПО ИВК и АРМ оператора приведены в таблице 2.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Метрологические характеристики СИКН нормированы с учетом влияния ПО.

Таблица 2 - Идентификационные данные программного обеспечения

Метрологические и основные технические характеристики СИКН приведены в таблицах 3, 4 и 5.

Таблица 3 - Состав и основные метрологические характеристики ИК

Таблица 4 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

Продолжение таблицы 5

наносится справа в нижней части титульного листа инструкции по эксплуатации типографским способом.

Комплектность средства измерений приведена в таблице 6.

Таблица 6 - Комплектность средства измерений

приведены в документе «Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов № 1211 альтернативного склада ГСМ в аэропорту «Шереметьево», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2022.42889.

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».

Общество с ограниченной ответственностью «ИМС Индастриз»

(ООО «ИМС Индастриз»)

ИНН 7736545870

Юридический адрес: 105187, г. Москва, ул. Щербаковская, д. 53, корп. 15

Почтовый адрес: 117312, г. Москва, ул. Вавилова, д. 47а

Телефон: +7 (495) 221-10-50

Факс: +7 (495) 221-10-51

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева)

Адрес местонахождения: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский проспект, д. 19

Телефон: (843) 272-70-62, факс: (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» августа 2022 г. № 2007

Лист № 1 Регистрационный № 65902-16                                           Всего листов 14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Береговая-2

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Береговая-2 (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «ФСК ЕЭС» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC (SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC (SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Средству измерений присвоен заводской номер 1751. Заводской номер указывается в паспорте-формуляре АИИС КУЭ.

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

Примечание - Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АПИС КУЭ не претендует на улучшение указанных в таблицах 3-5 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АПИС КУЭ как их неотъемлемая часть.

Таблица 3 - Метрологические характеристики (активная энергия)

Пр имечания

1 Границы интервала допускаемой относительной погрешности 51(2)%р для cos9=1,0

нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%р для cos9<1,0 нормируются от I2%.

2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Метрологические характеристики (реактивная энергия)

Примечание - Метрологические характеристики ИК даны для измерений

электроэнергии и средней мощности (получасовой).

Таблица 5 - Метрологические характеристики смещения шкалы времени компонентов

АИИС КУЭ

Таблица 6 - Основные технические характеристики

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Таблица 7 - Комплектность средства измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Береговая-2», аттестованном ООО «ИЦ ЭАК», уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.311298.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Береговая-2

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»)

ИНН 4716016979

Адрес: 117630, г. Москва, ул. Академика Челомея, 5А

Телефон: +7 (495) 710-93-33

Факс: +7 (495) 710-96-55

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13.

в части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» августа 2022 г. № 2007

Лист № 1 Регистрационный № 68212-17                                            Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ К

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ К (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «ФСК ЕЭС» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC (SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC (SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Средству измерений присвоен заводской номер АУВП.411711.ФСК.РИК.009.07. Заводской номер указывается в паспорте-формуляре АИИС КУЭ.

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 2 - Состав и метрологические характеристики измерительных каналов АИИС КУЭ

Продолжение таблицы 2

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа наносится на титульный лист формуляра АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Таблица 4 - Комплектность средства измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ К», аттестованном ООО «ИЦ ЭАК», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311298.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ К

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»)

ИНН 4716016979

Адрес: 117630, г. Москва, ул. Академика Челомея, 5А

Телефон: +7 (495) 710-93-33

Факс: +7 (495) 710-96-55

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» августа 2022 г. № 2007

Лист № 1 Регистрационный № 70479-18                                           Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Зеленый Угол

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Зеленый Угол (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «ФСК ЕЭС» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC (SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC (SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Средству измерений присвоен заводской номер 1916. Заводской номер указывается в паспорте-формуляре АИИС КУЭ.

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

Продолжение таблицы 2

Продолжение таблицы 2

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов

АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с

Пр имечания

• 1 Границы интервала допускаемой относительной погрешности 51(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%р и 52%q для cos9<1,0 нормируются от I2%.

• 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Нормальные условия:

параметры сети:

Рабочие условия: параметры сети:

Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Альфа А1800:

УСПД RTU-325T:

Глубина хранения информации счетчики электроэнергии:

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Таблица 5 - Комплектность средства измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Зеленый Угол», аттестованном ООО «ИЦ ЭАК», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311298.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Зеленый Угол

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»)

ИНН 4716016979

Адрес: 117630, г. Москва, ул. Академика Челомея, 5А

Телефон: +7 (495) 710-93-33

Факс: +7 (495) 710-96-55

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.310639.
