МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

3 июня 2019 г.

Москва

О внесении изменений в описание типа на весы электронные SM

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Ай-Ти Технологии» от 24 февраля 2019 г. № 7 приказываю:

• 1. Внести изменения в описание типа на весы электронные SM, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60900-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

O3t дг ния о се р 1 ификлп- эн

сертификат: O0E1O36EE32711E88OE9EOO71BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: С 08.11.2018 до 08,11.2019

\J

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «3» июня 2019 г. № 1304

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные SM

Весы электронные SM (далее - весы) предназначены для статического измерения массы товаров при торговых операциях, с печатанием этикетки с ценой.

Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза весоизмерительным тензорезисторным датчиком (далее - датчик) в электрический сигнал, с последующей обработкой его в цифровой вид и выдачи измеренных значений массы на цифровой дисплей (далее - дисплей) и печатающее устройство.

Весы состоят из корпуса, грузоприемного устройства (далее - ГПУ) с весоизмерительными тензорезисторными датчиками, терминала, дисплея для покупателя и встроенного принтера для этикетки этикеток.

Терминал включает в себя дисплей для оператора в виде жидкокристаллического цветного или монохромного монитора с сенсорной панелью. Терминал может устанавливаться либо на корпусе весов, либо на стойке.

Дисплей для покупателя может быть жидкокристаллическим цветным, либо монохромным. Дисплей для покупателя может устанавливаться либо на корпусе весов, либо на стойке.

Различные варианты используемых дисплеев и принтеров, а также их расположение обозначаются соответствующими индексами, которые приведены в таблице 1.

Таблица 1 - Варианты используемых дисплеев и принтеров

Различные конструктивные исполнения весов, обозначаются соответствующими индексами, которые приведены в таблице 2.

Таблица 2 - Конструктивное исполнение весов

Весы могут иметь встроенные интерфейсы RS-232, Ethernet, USB, RS-232, Ethernet, USB,

Wi-Fi, работающие с периферийными устройствами (ПК). Интерфейсы в зависимости от встроенных интерфейсов обозначаются соответствующим индексом, представленным в таблице 3.

Таблица 3 - Виды встроенных интерфейсов

Весы выпускаются двухинтервальными в следующих модификациях: отличающихся метрологическими характеристиками и конструктивным исполнением: SM-100, SM-100CS, SM100CS+, SM-120, SM-5100, SM-500, SM-5000, SM-5300, SM-5300L, SM-5500, SM-6000.

Весы при заказе имеют обозначения вида: SM-[ 1 ] [ 2 ][ 3 ] [ 4 ], где SM - обозначение типа весов;

[ 1 ] - вариант используемого дисплея с принтером: 100, 100CS, 100CS+, 120, 500, 5100, 5000, 5300,5300L, 5500, 6000 - индекс в таблице 1;

[ 2 ] - конструктивное исполнение весов: P, B, EV, BS, H - индекс в таблице 2;

[ 3 ] - максимальная нагрузка (Мах) весов, кг: 3/6, 6/15, 15/30;

[ 4 ] - встроенные интерфейсы ETH, WLAN - индекс в таблице 3.

Пример записи обозначения весов при заказе: Весы электронные SM-100 P6/15 WLAN.

Общий вид весов различного конструктивного исполнения, схемы пломбировки весов от несанкционированного доступа и обозначение мест нанесения знака поверки представлены на рисунках 1, 2, 3 и 3а соответственно.

SM-5300L P

SM-5500 EV

SM-100 Н

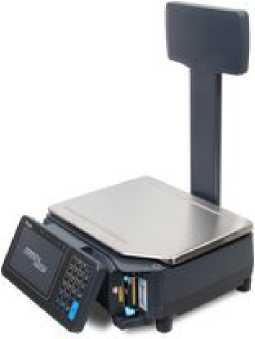

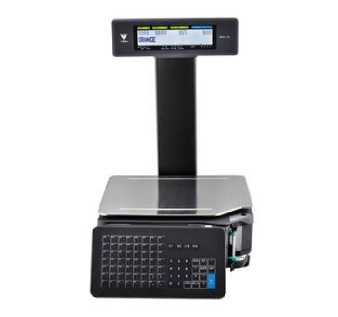

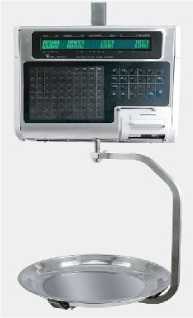

Рисунок 1 - Общий вид весов исполнений SM-5500 EV, SM-100 Н и SM-5300L P

SM-5000 BS

SM-120 P

SM-5300 BS

SM-5100 Р               SM-100 CS+ B              SM-6000 EV

пломба поверителя

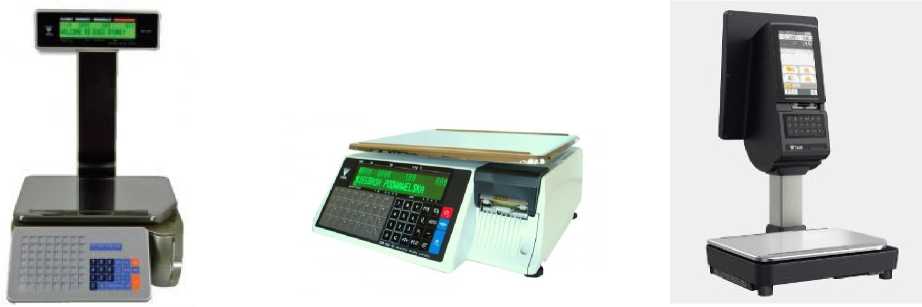

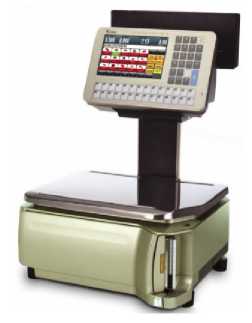

Рисунок 2 - Общий вид исполнений весов SM-5000 BS; SM-5300 BS; SM-5100 Р; SM-100CS+ B и SM-6000 EV

SM-500 (за исключением исполнения Н)

пломбировочные винты

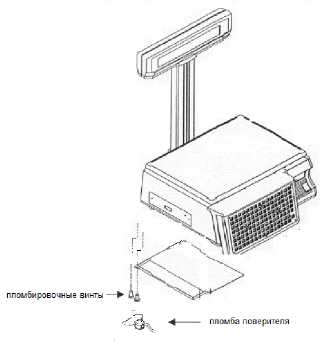

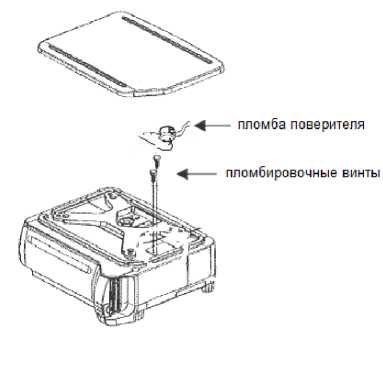

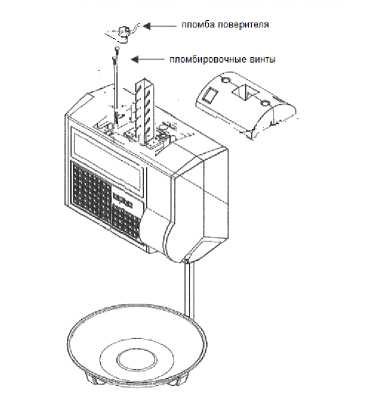

Рисунок 3 - Схема пломбировки исполнений весов от несанкционированного доступа и обозначение мест нанесения знака поверки

SM-100, SM-120, SM-500, SM-5000, SM-5300,

SM-5300L, SM-5500, SM-6000 в исполнении Н

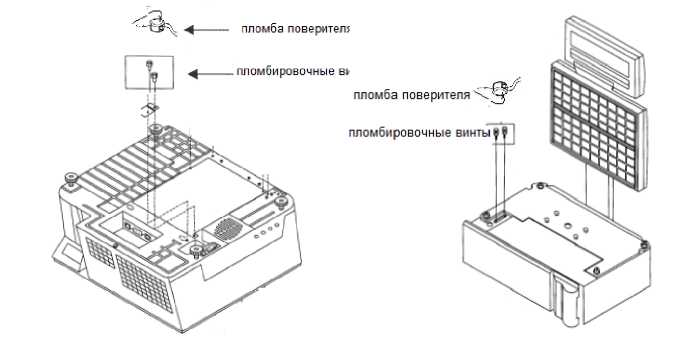

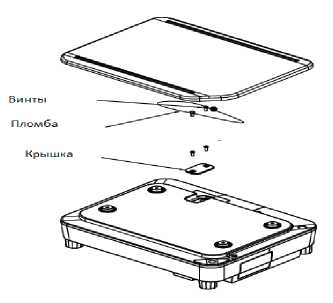

Рисунок 3 а - Схема пломбировки исполнений весов от несанкционированного доступа и обозначение мест нанесения знака поверки

Весы имеют следующие устройства и функции:

• - устройство первоначальной установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.4);

• - устройство слежения за нулем (ГОСТ OIML R 76-1-2011, Т.2.7.3);

• - устройство тарирования (выборки массы тары) (ГОСТ OIML R 76-1-2011, Т.2.7.4);

• - устройство предварительного задания значения массы тары (ГОСТ OIML R 76-1-2011 T.2.7.5);

• - полуавтоматическое устройство установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.2);

• - устройство установки весов по уровню (ГОСТ OIML R 76-1-2011, п. Т.2.7.

Весы имеют следующие режимы работы (ГОСТ OIML R 76-1-2011, п. 4.20):

• -  счетный;

• -  суммирования;

• -  статистической обработки;

• -  вычисления процентных соотношений;

• - вычисление стоимости товаров по массе и цене;

• - вычисление стоимости штучных товаров по количеству и цене за штуку;

• - суммирование стоимости товаров при обычном взвешивании и в штучном режиме;

• - программирование цен товаров и вызов их из энергонезависимой памяти весов.

• - запись и хранение в энергонезависимой памяти весов информации о товарах;

- печатание этикетки со значениями измеренной массы или введенного количества товара, введенной цены и рассчитанной по ним стоимости взвешиваемого товара, его названием и другими сведениями о нём, а также со штрих-кодом, могущим содержать значения измеренной массы, рассчитанной стоимости.

На корпусе весов должна быть прикреплена табличка (разрушающаяся при ее удалении), содержащая следующую маркировку:

• -  наименование и обозначение весов;

• -  товарный знак предприятия-изготовителя;

• -  значение максимальной нагрузки (Max);

• -  значение минимальной нагрузки (Min);

• -  значение поверочного интервала (е);

• -  значение действительная цены деления (шкалы) (d);

• -  обозначение класса точности весов по (ГОСТ OIML R 76-1-2011);

• -  знак утверждения типа средств измерения;

• -  максимальный диапазон устройства выборки массы тары (Т);

• -  диапазон рабочих температур;

• -  номер весов по системе нумерации предприятия-изготовителя.

Программное обеспечение (далее - ПО) весов является встроенным, т.е. используется в стационарной аппаратной части с определенными программными средствами, и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств без нарушения пломбы поверителя.

Метрологически значимое ПО загружается в микросхему, расположенную на основной плате, посредством компьютера с использованием специальной программы-загрузчика.

Изменение ПО невозможно без применения специализированного оборудования производителя. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

Номер версии ПО зависит от модификации весов. Различные номера версий ПО несовместимы друг с другим. Идентификационным признаком ПО служит наименование и номер версии, который отображается на дисплее терминала при включении весов в сеть или может быть вызван через меню ПО.

Доступ к режиму изменения конструктивных параметров весов защищен от преднамеренных изменений посредством опломбирования винтов крышки переключателя режима как показано на рисунке 3. Дополнительно для защиты законодательно контролируемых параметров используется административный пароль.

Идентификационные данные ПО приведены в таблице 4.

Таблица 4 - Идентификационные данные ПО

где - х и у принимают значения от 0 до 9.

* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Класс точности по ГОСТ OIML R 76-1-2011 ............................................................... средний (III).

Число поверочных делений.......................................................................................................... 3000.

Значения Мах, Min, d, е, интервалов нагрузки (m), пределов допускаемой погрешности при поверке (mpe) и диапазон выборки массы тары для модификаций весов приведены в таблице 5.

Таблица 5 - Метрологические характеристики

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (mpe).

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Основные технические характеристики весов приведены в таблице 5а.

Таблица 5 а - Основные технические характеристики

Габаритные размеры весов, размеры грузоприемного устройства и масса весов в зависимости от конструктивного исполнения приведены в таблице 6.

Таблица 6 - Габаритные размеры весов, размеры ГПУ и масса весов

наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на табличку, прикрепленную на корпусе весов.

Таблица 7 - Комплектность средства измерений

осуществляется по документу ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». (Приложение ДА. Методика поверки весов).

Основные средства поверки:

Рабочий эталон единицы массы 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы», гири номинальной массой от 0,1 до 20 кг, класса точности М1 по ГОСТ OIML 111-1-2009 «ГСИ. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунках 3 и 4.

изложены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы

Техническая документация изготовителя

Фирма «PT. Tropical Electronic», Индонезия

Адрес: Panbil Industrial Estate, Jalan Ahmad Yani Lot 04, Muka Kuning 29433 Batam, Indonesia

Телефон: +62-778-371220

Факс: +62-778-371225

Общество с ограниченной ответственностью «Ай-Ти Технологии»

(ООО «Ай-Ти Технологии»)

ИНН 7724883473

Адрес: 115201, г. Москва, ул. Котляковская, д. 5

Телефон (факс): +7 (495) 780-55-56

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов»

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон (факс): +7 (495) 491-78-12

Е-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
