Изменения в описание типа на датчики давления Метран-150

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления Метран-150

Назначение средства измерений

Датчики давления Метран-150 (далее - датчики) предназначены для измерения давления абсолютного, избыточного, разности давлений, гидростатического давления (уровня), а также для преобразования измеренных значений давления в величины функционально связанные с давлением: уровень и плотность жидкостей, расход жидкости, пара и газа, и обеспечивают непрерывное преобразование измеряемой величины в электрический выходной сигнал постоянного тока 4-20 мА или 0-5 мА или/и в выходной цифровой сигнал на базе HART-протокола.

Описание средства измерений

Датчики имеют модели: 150ТА, 150TAR - датчики абсолютного давления, 150CG, 150CGR, 150TG, 150TGR - датчики избыточного давления, 150CD, 150CDR - датчики разности давлений, 150L - датчики гидростатического давления (уровня).

Измерительный механизм датчиков моделей 150CG, 150CGR, 150CD, 150CDR, 150L работает по принципу дифференциального конденсатора. Основой механизма является ёмкостная измерительная ячейка, состоящая из двух разделительных мембран и одной измерительной мембраны, которая установлена между двумя неподвижными пластинами конденсатора. Любое изменение давления, воздействующего на измерительную мембрану, вызывает изменение положения измерительной мембраны и приводит к появлению разности ёмкостей, преобразуемой в цифровой код, пропорциональный приложенному давлению.

Измерительный механизм датчиков моделей 150ТА, 150TAR, 150TG, 150TGR работает по принципу тензорезистивного эффекта. Основой механизма является тензорезистивный тензомодуль на кремниевой подложке. Под воздействием давления происходит деформация тензомодуля, вызывая при этом изменение электрического сопротивления его тензорезисторов, преобразуемое в цифровой код, пропорциональный приложенному давлению.

Микропроцессор датчика корректирует цифровой код в зависимости от индивидуальных особенностей ёмкостной ячейки или тензомодуля, а также в зависимости от температуры окружающей или измеряемой среды. Откорректированный цифровой код передаётся на цифровое индикаторное устройство (для визуализации результатов), а также на устройство, формирующее стандартный аналоговый и/или цифровой выходной сигнал.

Конструкция датчиков позволяет подсоединять к ним различные типы фланцев, применять их совместно с вентильными блоками различных форм и конструкций, использовать со специальными измерительными диафрагмами или с осредняющими напорными трубками Annubar, а также с разделительными мембранами. Датчики имеют различные исполнения по материалам деталей, контактирующих с измеряемой средой.

Датчики моделей 150CG, 150TG, 150CD, ИОТА имеют исполнение АС для применения на объектах атомной энергетики.

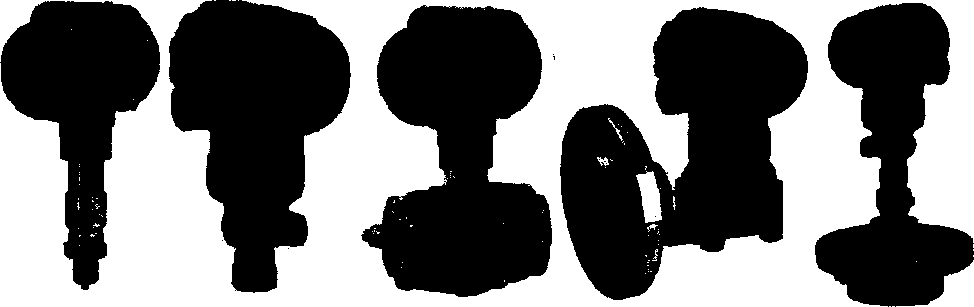

Общий вид датчика представлен на рисунке 1.

Приказ Росстандарта №1786 от 29.11.2016, https://oei-analitika.ru

Рисунок 1 - Общий вид датчиков

Пломбирование датчиков не предусмотрено.

Программное обеспечение

Датчики имеют встроенное программное обеспечение (далее - ПО), идентификационные данные которого приведены в таблице 1.

Программное обеспечение неизменяемое и несчитываемое.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Встроенное ПО моделей: 150CGR, 150TGR, 150CDR, 150TAR, 150L

Встроенное ПО моделей: 150CG, 150TG, 150CD, 150ТА

Идентификационное наименование ПО

ct_hart7-prod.a90

123102A.ABS

5225RXX.hex

Номер версии (идентификационный номер) ПО

не ниже 1

не ниже 178

не ниже 2.3

Цифровой идентификатор ПО

Метрологические и технические характеристики Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазоны измерений, кПа

  • - избыточного давления

  • - абсолютного давления

  • - разности давлений

  • - гидростатического давления

от-101,3” до+68947,0

от 0 до 68947

от -13789 до +13789 от -2068 до +2068

Пределы допускаемой основной приведённой погрешности при настройке на Ртах, %

±0,075; ±0,1; ±0,2; ±0,5

Пределы допускаемой основной приведённой погрешности при настройке на Р.,%

от ±0,075 до ±7,5

Вариация выходного сигнала

не превышает абсолютного значения допускаемой основной погрешности

Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окружающей среды на каждые 10 °C при настройке на Рв2\ %/10 °C

от ±0,05 до ±6,05

Предельно допускаемое рабочее избыточное давление, МПа:

  • - для датчиков разности давлений

  • - для датчиков гидростатического давления

до 40 до 4

Изменение начального значения выходного сигнала датчиков разности давлений при настройке на Ртах, вызванное изменением рабочего избыточного давления (Рраб), + %/1МПа в зависимости от Рраб

от 0,015 до 0,7

Нормальные условия измерений:

  • - температура окружающей среды, °C

  • - относительная влажность, %

  • - атмосферное давление, кПа

от+ 21 до+ 25; от 30 до 80;

от 84,0 до 106,7

Примечания:

Ртах - максимальный верхний предел измерений модели;

Рв - верхний предел или диапазон измерений, на который настроен датчик (от Ртах до Ртах/ЮО). Для атмосферного давления 101,3 кПа;

2) Дополнительная погрешность для температурного диапазона от -40 °C до +85 °C. В диапазоне температур от -55 °C до -40 °C дополнительная температурная погрешность увеличивается в 3 раза.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Выходной сигнал

  • - аналоговый сигнал постоянного тока от 4 до 20 мА, совмещённый с цифровым сигналом в стандарте протокола HART;

  • - аналоговый сигнал постоянного тока от 0 до 5 мА

Электрическое питание, В

от 10,5 до 42,4 - для выходного сигнала 4-20 мА; от 22 до 42 - для выходного сигнала 0-5 мА

Сопротивление нагрузки, Ом

от 0 до 1388 - для выходного сигнала 4-20 мА; от 0 до 3200 - для выходного сигнала 0-5 мА

Потребляемая мощность датчика, В-A, не более

0,9 - для выходного сигнала 4-20 мА;

0,7 - для выходного сигнала 0-5 мА

Габаритные размеры (без учёта разделительных мембран), мм, не более (длинна х ширина х высота)

163x116x202-модели 150CD/CG/CDR/CGR; 128хЮ0х218-модели 150TA/TG/TAR/TGR; 136x195x280-модель 150L

Масса датчиков, кг, не более

3,8 - модели 150CD/CG/CDR/CGR;

1,7 - модели 150TA/TG/TAR/TGR;

10,8-модель 150L

Условия эксплуатации:

  • - температура окружающей среды, °C

  • - температура окружающей среды для работы ЖКИ, °C

  • - относительная влажность, %

  • - атмосферное давление, кПа

от -55 до +85

от -40 до +80

100

от 84 до 106,7

Климатическое исполнение по

ГОСТ 15150-69 (только для исполнения АС)

УХЛ3.1-от5°С до 70 °C; У2-от -40 °C до +80 °C; ТЗ-от -25 °C до+80 °C

Виброустойчивость по ГОСТ Р 52931-2008

группы исполнения L3, VI, V2

Средняя наработка на отказ, ч

150000;

270000 (для исполнения АС)

Вид взрывозащиты

  • - искробезопасная электрическая цепь уровня «ia:

  • - взрывонепроницаемая оболочка

Степень защиты от воды и пыли по ГОСТ 14254-96

IP66

Знак утверждения типа

наносится на табличку, прикреплённую к корпусу датчика способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Кол.

Примечание

Датчик

-

1 шт.

В зависимости от заказа

Руководство по эксплуатации

СПГК.5225.000.00 РЭ

1 экз.*

При заказе моделей 150CD, 150CG, 150ТА, 150TG

СПГК.5225.000.00 РЭ

Приложение М

1 экз.*

При заказе моделей 150CDR, 150CGR, 150TAR, 150TGR, 150L

СПГК.5295.000.00 РЭ

1 экз.

При заказе моделей исполнения АС

Паспорт

СПГК.5225.000.00 ПС

1 экз.

При заказе моделей 150CD, 150CG, 150ТА, 150TG, 150CDR, 150CGR, 150TAR, 150TGR, 150L

СПГК.5295.000.00 ПС

1 экз.

При заказе моделей исполнения АС

Методика поверки

МП 4212-012-2013

1 экз.

Допускается прилагать 1 экз. на каждые 10 датчиков, поставляемых в один адрес, кроме моделей исполнения АС

Дополнение к руководству по монтажу и эксплуатации датчиков давления Метран-150

СПГК.5225.000.00 ДР

1 экз.*

При заказе моделей с кодами EU, ш,ки

Инструкция по настройке

СПГК.5285.000.00 ИН

1 экз.

При заказе моделей 150CDR, 150CGR, 150TAR, 150TGR, 150Lc кодом М4

Инструкция по настройке

СПГК.5295.000.00 ИН

1 экз.

При заказе моделей 150CD, 150CG, 150ТА, 150TG с кодом М5 и исполнения АС с кодом М5

Монтажные части

В зависимости от заказа

Монтажный кронштейн

В зависимости от заказа

Комплект запасных частей

При заказе моделей исполнения АС

* Допускается прилагать 1 экз. (в зависимости от заказа) на каждые 10 датчиков, поставляемых в один адрес.

Поверка

осуществляется по документу МП 4212-012-2013 «Датчики давления Метран-150. Методика поверки», утверждённому ГЦИ СИ ФБУ «Челябинский ЦСМ» 11 ноября 2013 года.

Основные средства поверки:

  • - грузопоршневые манометры МП-60М, МП-600, МП-2500, класс точности 0,01;

  • - калибраторы давления пневматические Метран-504 Воздух-II, Метран-505-Воздух-I, класс точности 0,015;

  • - задатчик разрежения Метран-503 Воздух, класс точности 0,02;

  • - манометр абсолютного давления МПА-15, класс точности 0,01;

  • - вольтметр цифровой, класс точности 0,005;

  • - мера электрического сопротивления, класс точности 0,001,

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью

Знак поверки в виде наклейки или оттиска поверительного клейма наносится на свидетельство о поверке или в паспорт.

Сведения о методиках (методах) измерений

приведены в СПГК.5225.000.00 РЭ «Датчики давления Метран-150. Руководство по эксплуатации» и в СПГК.5295.000.00 РЭ «Датчики давления Метран-150 исполнения АС. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к датчикам давления Метран-150

ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».

ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 -1 • 106 Па».

ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».

ГОСТ Р МЭК 61326-1-2014 «Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования».

СТО 1.1.1.07.001.0675 «Атомные станции. Аппаратура, приборы, средства систем контроля и управления. Общие технические требования».

ОТТ 08042462 «Приборы и средства автоматизации для атомных станций. Общие технические требования».

ОПБ88/97 «Общие положения обеспечения безопасности атомных станций».

ГОСТ 32137-2013 «Совместимость технических средств электромагнитная. Технические средства для атомных станций. Требования и методы испытаний».

ТУ 4212-022-51453097-2006 «Датчики давления Метран-150. Технические условия».

Изготовитель

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)

ИНН 7448024720

Адрес: 454003, г. Челябинск, Новоградский пр., 15

Тел.: +7 (351) 799-51-52; факс: +7 (351) 799-55-90

e-mail: CIS-Support@emerson.com, Info.Metran@emerson.com

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»);

Адрес: 454048, г. Челябинск, ул. Энгельса, д.101

Телефакс (351) 232-04-01, e-mail: stand@chelcsm.ru

Аттестат аккредитации в области обеспечения единства измерений № RA.RU.311280 от 16.11.2015 г.
