МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

16 августа 2018 г.                                                  1701

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 40416 «Установки поверочные УПГ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «ЭЛЬСТЕР Газэлектроника» от 16 мая 2018 г. № 304/1 и № 360/1 приказываю:

  • 1. Внести изменения в описание типа на установки поверочные УПГ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 37319-10, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Установить поверку по документу ЛГТИ.421324.001 МП с изменением № 1 «Инструкция. ГСИ. Установки поверочные УПГ. Методика поверки», утвержденному ФГУП «ВНИИР» 18.05.2018 и распространить действие документа на установки поверочные У11Г, находящиеся в эксплуатации.

  • 3.  Переоформить свидетельство об утверждении типа № 40416 «Установки поверочные УПГ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 37319-10, в связи с внесением изменений в документ на методику поверки.

  • 4. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

  • 5. Контроль за исполнением настоящего приказа оставляю за собой

Заместитель Руководителя

С.С.Голубев

(-------------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: O0E1O36ECDCO11E78ODAEOO71B1B53CCM1

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20,11.2018

X_____—______




Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «16» августа 2018 г. №1701

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные УПГ Назначение средства измерений

Установки поверочные УПГ предназначены для измерений объемного расхода и объема газа при поверке, калибровке и градуировке на воздухе счетчиков газа диафрагменных типа ВК, ротационных типа RVG, турбинных типа СГ и TRZ и других счётчиков газа, имеющих импульсный выходной сигнал, количество импульсов, которого пропорционально измеряемому объему газа.

Описание средства измерений

Принцип действия установок основан на сличении показаний поверяемого счетчика газа и эталонных средств измерения установки, полученных при измерении объемного расхода газа.

Установки являются измерительно-вычислительными устройствами. С помощью воздуходувок в испытательной магистрали установки создается разрежение воздуха. В результате этого воздух из помещения начинает поступать во входной трубопровод установки и проходит через поверяемый счетчик и, в зависимости от значения расхода, через один или несколько эталонных счетчиков. Управление установкой, передача данных от преобразователей температуры, давления, датчиков импульсов счетчиков газа производится программно. Установки осуществляют обработку сигналов с первичных преобразователей давления и температуры, с датчиков импульсов счетчиков газа в цифровые сигналы, которые затем используются программным обеспечением для расчета объёмов воздуха, прошедших через поверяемый и эталонный счетчики газа, пересчета данных объёмов к стандартным условиям согласно правилам по метрологии ПР 50.2.019 и определения погрешности поверяемого счетчика в соответствии с выбранным алгоритмом вычислений. Результаты испытаний заносятся в электронный архив компьютера и выводятся на печать в виде протокола и графика погрешностей. Программное обеспечение имеет защиту от несанкционированного доступа.

Установки позволяют проводить поверку счетчиков газа, не имеющих импульсного выходного сигнала, в ручном режиме по показаниям счетного устройства поверяемого счетчика с помощью ПДУ. В состав установок входят измерительные каналы для поверки счетчиков газа, имеющих унифицированные выходные сигналы тока, напряжения, частоты (являются дополнительным оборудованием).

В состав установок входят следующие основные части:

- монтажные рамы для крепления элементов установки;

- измерительная часть, состоящая из нескольких измерительных линий, включающих в себя эталонные счётчики газа;

- соединительные трубопроводы;

- запорная арматура (клапаны, управляемые оператором в установках исполнения УПГ, либо переключающиеся автоматически в установках исполнения УПГА);

- фильтры газа;

- устройства управления и контроля положения запорной арматуры;

- испытательный участок для установки поверяемого счётчика и подсоединения его к установке;

- устройства для задачи расхода воздуха (воздуходувки, преобразователи частоты, регулирующая арматура);

- блок электроники;

- преобразователи температуры;

- преобразователи давления;

- преобразователь разности давлений для контроля перепада давления на поверяемом счетчике газа (является дополнительным оборудованием);

- модули ввода данных с датчиков импульсов, преобразователей давления и температуры, модули коммутации входных сигналов со счетчиков газа с соответствующими каналами измерения установок;

- система электропитания установки (щит силовой);

- устройства съёма сигналов с поверяемых счётчиков (комплект кабелей, адаптеры типа УСС для съема счетных импульсов с поверяемых счётчиков);

- пневмосистема (блок пневматики и система импульсных трубок);

- преобразователи давления для контроля давления в пневмосистеме;

- управляющий компьютер и монитор (ПК);

- преобразователь интерфейса, обеспечивающий связь ПК с остальными элементами установки;

- программное обеспечение (ПО);

- принтер для получения протоколов и графиков поверки на бумажном носителе;

- пульт дистанционного управления работой установки в ручном режиме поверки (ПДУ);

- узел для поверки счетчиков газа, монтируемых при поверке в вертикальном положении (в установках исполнения РГ);

- система обеспечения установки сжатым воздухом (является дополнительным оборудованием).

Монтажные рамы предназначены для крепления всех элементов установки.

Испытательный участок предназначен для монтажа поверяемого счетчика газа и присоединения его к измерительной части установки, представляет собой гидравлический подъёмный стол, на котором располагается сам поверяемый счетчик во время поверки и при необходимости фланцевые переходы и прямые участки соответствующих диаметров условного прохода.

Фильтр газа предназначен для очистки измеряемой среды (воздуха), поступающей в измерительную часть установки, от загрязнений и дополнительно служит для устранения акустических колебаний и создания равномерного потока воздуха в измерительной части.

Измерительная часть состоит из нескольких измерительных линий, включающих в себя эталонные счётчики газа с ВЧ-датчиками импульсов, соединительные трубопроводы с установленными преобразователями давления и температуры, и запорную арматуру -пневмоуправляемые клапаны, предназначенные для отсечения измерительных линий друг от друга; измерительная часть предназначена для получения эталонных значений объёмного расхода измеряемой среды, её давления и температуры.

Узел задачи расхода воздуха предназначен для обеспечения заданного расхода воздуха через поверяемый и эталонный счетчики газа и состоит из воздуходувок, обеспечивающих поток воздуха через систему трубопроводов установок; преобразователей частоты питающего напряжения двигателей воздуходувок, обеспечивающих регулирование скорости вращения двигателей и соответственно регулирование расхода воздуха; запорной арматуры -пневмоуправляемых клапанов, предназначенных для отсечения измерительных линий от воздуходувок; клапаны переключаются автоматически.

Блок электроники расположен на отдельной монтажной раме в непосредственной близости от испытательного участка, предназначен для монтажа модулей ввода данных в ПК с датчиков импульсов, преобразователей давления и температуры, модуля коммутации входных сигналов со счетчиков газа с соответствующими каналами измерения установок, преобразователей интерфейсов, вторичных источников питания; также в нём расположены преобразователи атмосферного давления, перепада давления на поверяемом счетчике и температуры окружающей среды.

Устройства съёма сигналов с поверяемых счётчиков газа (комплект кабелей, адаптеры типа УСС для съема счетных импульсов) предназначены для получения с механизмов счетчиков импульсных выходных сигналов, количество импульсов которых пропорционально измеряемому объему газа.

Пневмосистема предназначена для управления открытием - закрытием пневмоуправляемой запорной арматуры и представляет собой блок пневматики и систему импульсных трубок, в блоке пневматики расположены пневмораспредели сжатого воздуха, с помощью которых осуществляется управление, и остальные элементы пневмосистемы -устройства управления и контроля положения запорной арматуры, система гибких импульсных пневмотрубок, пневмоглушители, пневмодроссели, соединители, преобразователя давления для контроля давления в пневмосистеме; подводка сжатого воздуха к пульту осуществляется с помощью гибкой пневмотрубки через фильтр-регулятор с манометром и ручной запорный клапан; также с помощью гибких пневмотрубок пневмораспредели сжатого воздуха соединены с управляемой запорной арматурой.

Рабочее место оператора предназначено для размещения на нём: ПК, принтера.

Силовой электрощит расположен на общей монтажной раме с узлом задачи расхода воздуха, предназначен для питания преобразователей частоты, воздуходувок, блоков электроники и пневматики.

Программное обеспечение - предназначено для управления работой установки.

Пульт дистанционного управления предназначен для управления процедурой поверки и работой установки в ручном режиме поверки.

Узел для поверки счетчиков газа, монтируемых при поверке в вертикальном положении (в установках исполнения РГ), поставляется опционально, представляет собой дополнительный испытательный участок и предназначен для поверки счетчиков типа РГ и аналогичных, располагаемых при поверке вертикально.

Установки обеспечивают вывод измеряемых, вычисляемых и хранимых в памяти ПК величин на экран монитора и на принтер в виде протокола поверки. Защита программного обеспечения от несанкционированного вмешательства производится разделением прав доступа для оператора и администратора.

Установки изготавливаются в различных модификациях в зависимости от диапазонов воспроизводимых расходов. Установки поверочные УПГА имеют полностью автоматизированный процесс поверки.

Условное обозначение установок состоит из обозначения базовой модели установки, которое состоит из обозначения типа - УПГ, символа «А» (для установок исполнения УПГА - с полностью автоматизированным процессом поверки), числа, обозначающего минимальное значение объемного расхода, обеспечиваемого установкой, числа, обозначающего максимальное значение объемного расхода, обеспечиваемого установкой, и дополнительного обозначения - РГ (для установок, в состав которых входит узел для поверки счетчиков газа, монтируемых при поверке в вертикальном положении).

Приказ Росстандарта №1701 от 16.08.2018, https://oei-analitika.ru

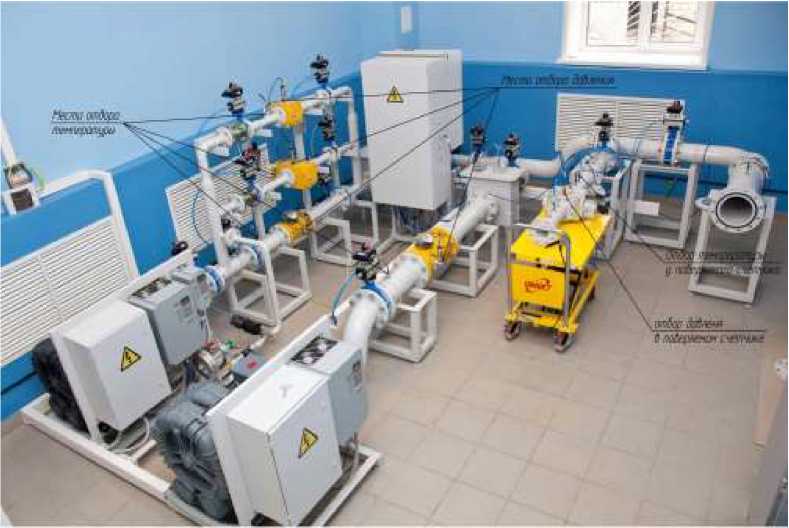

Рисунок 1 - Общий вид установки поверочной УПГ с указанием мест отбора давления и температуры

Пломбировке подлежат эталонные счетчики газа, модули ввода данных с датчиков импульсов, преобразователей давления и температуры, модули коммутации входных сигналов со счетчиков газа с соответствующими каналами измерения установок, а также места отбора давления и температуры, указанные на рисунке 1.

Программное обеспечение

Программное обеспечение установки разделено на две части: метрологически значимую и метрологически не значимую. Идентификационные данные метрологически значимой части ПО установки приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

metrology.dll

Номер версии (идентификационный номер) ПО, не ниже

1.0.0.0

Цифровой идентификатор ПО

0BC6D6A0196B00FAFF219D9F0143E0C4

Другие идентификационные данные

Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014. Программное обеспечение установки защищено от преднамеренных изменений с помощью простых программных средств:

- введения соответствующего пароля;

- авторизации пользователя;

- разделения прав доступа.

Метрологические и технические характеристики

Таблица 2

Наименование характеристики

Значение

Измеряемая среда

атмосферный воздух

Максимальное значение объемного расхода,

6500; 4000; 2500; 1600; 1000; 650; 400*;

воспроизводимого и измеряемого установками

250*; 160*; 100*; 65*; 40*; 25*

(верхний предел измерения - ВПИ), м3

Минимальное значение объемного расхода,

0,015*; 0,04*; 0,065*; 0,08*; 0,1*; 0,13*;

воспроизводимого и измеряемого установками

0,16*; 0,2*; 0,25*; 0,35*; 0,4*; 0,5*; 0,6*;

(нижний предел измерения - НПИ), м3

0,65*; 0,8; 1; 1,1; 1,3; 1,6; 2; 2,5; 2,6; 3;

3,2; 4; 5; 6,5; 8; 10; 13; 16; 20

Пределы допускаемой относительной погрешности установок при измерении объема, %, не более при расходе до 0,04 м3/ч включительно

±0,5

при расходе свыше 0,04 м3

±0,3

Температура измеряемой среды, оС

от +15 до +25

Основные типы применяемых эталонных счетчиков

RVG, IRM, TRZ, W (W-NKDa-5-S)

Напряжение питания установки, В

220+22-33, 380±38

Максимальная мощность, потребляемая от сети

переменного тока 220 В, кВт, не более

5

Максимальная мощность, потребляемая от 3-х фазной сети переменного тока 380 В, кВт, не более от максимального расхода, воспроизводимого установкой, м3

25, 40, 65

1,5

100, 160, 250

3

400

5,5

650

9,2

1000

15

1600

18,5

2500

11

4000

18,5

6500

45

Габаритные размеры, мм, не более

от максимального расхода, воспроизводимого установкой, м3

25, 40, 65

5000х2500х2000

100, 160

7000х2500х2000

250, 400

10000х3000х2000

650, 1000, 1600

15000х4500х2000

2500, 4000

15000х8000х2500

6500

18000х10000х2500

Окончание таблицы 2

Наименование характеристики

Значение

Масса, кг, не более

от максимального расхода, воспроизводимого установкой, м3

25, 40, 65

100

160

250

400

650

1000

1600

2500

4000

6500

500

750 1000 1500 2000 2500 3000 3500 4000 4500 5000

Средний срок службы, лет, не менее

10

Условия эксплуатации:

о

  • - температура окружающего воздуха, С

  • - относительная влажность, %

  • - атмосферное давление, кПа

от +15 до +25

от 30 до 80 от 84 до 106,6

* - установки со значениями объемного расхода, изготавливаемые по спецзаказу. Установки содержат несколько независимых друг от друга измерительных линий, количество которых зависит от значений ВПИ и НПИ установок. Конструкция установок позволяет комплектовать установку как полным набором измерительных линий, так и меньшим количеством измерительных линий. При этом диапазоны измеряемых расходов (ВПИ и НПИ) установок обеспечиваются применяемыми эталонными счетчиками. Допускается применение в составе установок эталонных счетчиков других типов, обеспечивающих основные технические характеристики установок, приведенные в технической документации на установки.

Знак утверждения типа

наносится на табличку, прикреплённую на раму установки, электрохимическим способом, и в нижней части титульных листов руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Комплектность установок приведена в таблице 2.

Таблица 2 - Комплектность установок

Наименование и обозначение

Кол-во, шт.

Установка поверочная УПГ

1

Свидетельство о поверке (допускаются отметки о поверке в паспорте)

1

Паспорт

1

Руководство по эксплуатации

1

Методика поверки ЛГТИ.421324.001 МП с изменением №1

1

Поверка

осуществляется по документу ЛГТИ.421324.001 МП с изменением № 1 «Инструкция. ГСИ. Установки поверочные УПГ. Методика поверки», утвержденному ФГУП «ВНИИР» 18 мая 2018 г.

Основные средства поверки:

- Государственный первичный эталон измерения объемного и массового расхода газа ГЭТ 118-2017, Диапазон воспроизведения единиц объемного расхода газа от 0,003 до 16000 м3/ч, СКО от 0,01 до 0,03, НСП от 0,05 до 0,12, расширенная неопределенность при коэффициенте охвата k=2 от 0,06 до 0,11 %;

- термометр сопротивления платиновый вибропрочный ПТСВ-5, диапазон температур от минус 50 °С до плюс 250 °С, погрешность ±0,02 °С (рег. № 57690-14);

- прецизионный измеритель температуры МИТ 8.10, погрешность ±(0,0035+10 t) °С (рег. № 19736-11);

- приборы цифровые для измерения давления «DRUCK DPI 610», пределы измерения абсолютного давления 0:1МПа, погрешность ±0,025 % (рег. № 16348-03);

- приборы цифровые для измерения давления «DRUCK DPI 605», пределы измерения абсолютного давления 100-2100 кПа, погрешность ±0,025 %; диапазон измерений напряжения 0-50 В, пределы допускаемой погрешности измерения напряжения ±0,025 %, выходное напряжение 0-24В; диапазон измерений постоянного тока 0-55 мА, пределы допускаемой погрешности измерения постоянного тока ±0,035 %, диапазон воспроизведения постоянного тока 0-50 мА (рег. № 16348-03);

Допускается применением аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или паспорт.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к установкам поверочным УПГ

ГОСТ Р 8.618-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа

ЛГТИ.421324.001 ТУ Установки поверочные УПГ. Технические условия

Изготовитель

Общество с ограниченной ответственностью «ЭЛЬСТЕР Газэлектроника»

(ООО «ЭЛЬСТЕР Газэлектроника»)

ИНН 523013811

Адрес: 607224, Нижегородская область, г. Арзамас, ул. 50 лет ВЛКСМ, д. 8а

Телефон: (83147) 7-98-00, 7-98-01, 7-98-02; 7-98-03, Факс: (83147) 3-54-41

Web-сайт: http://www.gaselectro.ru; E-mail: info.ege@elster.com, support.ege@elster.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7а

Телефон: (843) 272-70-62, Факс: (843) 272-00-32

Web-сайт www.vniir.org; E-mail vniirpr@bk.ru

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
