ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы автомобильные неавтоматического действия ЭАВ
Назначение средства измеренийВесы автомобильные неавтоматического действия ЭАВ (далее - весы) предназначены для измерения массы автотранспортных средств при статическом взвешивании.
Описание средства измеренийПринцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от датчиков обрабатываются, преобразуются в цифровые при помощи индикатора и отображаются в единицах массы на цифровом табло последнего.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) со встроенными датчиками весоизмерительными тензорезисторными М модификации М70 производства ЗАО «Весоизмерительная компания «Тензо-М» (регистрационный № 53673-13) или ZS модификации ZSFY (регистрационный №75819-19) или QS модификации QS (регистрационный №78206-20) производства «KELI SENSING TECHNOLODY (NINGBO) CO., LTD», Китай и индикатора Р4-АС производства ООО «ИК ТЕХНОПАРК 21», г. Омск, расположенного в отапливаемом помещении весовой.
ГПУ может состоять из одной, двух или трёх весовых платформ.
ГПУ весов может иметь два варианта установки: на поверхность дорожного полотна или в приямок.
Форма маркировки весов:
Весы автомобильные ЭАВ-Х, где:
ЭАВ - тип весов;
X - значения максимальной нагрузки весов, т.

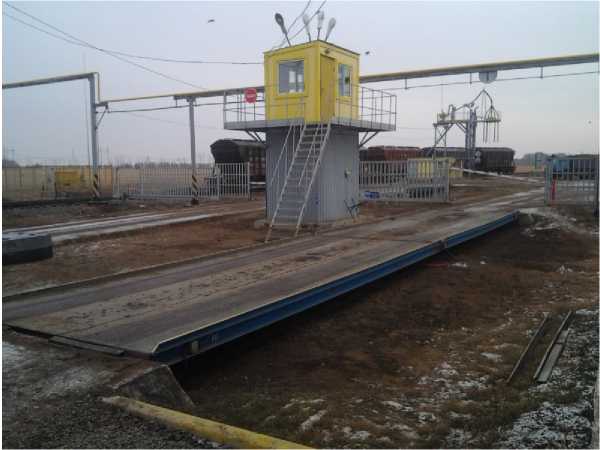

Общий вид весов ЭАВ представлен на рисунке 1.
Рисунок 1 - Общий вид весов ЭАВ
ПО не может быть модифицировано или загружено без разборки блока индикатора. В качестве защитной меры применяется пломбирование одного из четырех крепежных винтов со стороны днища индикатора.

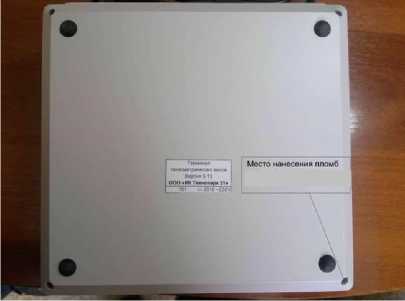

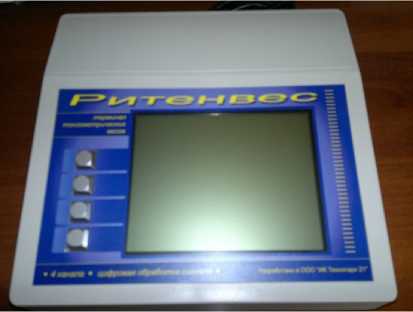

Общий вид и схема пломбирования индикатора Р4-АС представлены на рисунке 2
Рисунок 2 - Общий вид и схема пломбирования индикатора Р4-АС
Программное обеспечение (ПО) индикатора является встроенным и метрологически значимым.
Процедура юстировки защищена паролем, который устанавливается при поверке, хранится во встроенной памяти микросхемы центрального процессора и не может быть считан никакими средствами.
Дополнительно контроль над несанкционированным выполнением калибровки осуществляется с помощью счетчика калибровок, который отображается после слова «Калибровка» в главном окне, видимом сразу после включения индикатора.
Таблица 1 - Идентификационные данные ПО индикатора Р4-АС
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
-- |
|
Номер версии (идентификационный номер) ПО |
5.17, 5.18, 5.19 |
|
Цифровой идентификатор ПО |
отсутствует, исполняемый код недоступен |
Уровень защищённости встроенного ПО приборов соответствует высокому уровню по Р 50.2.077-2014.
Метрологические и технические характеристикиКласс точности по ГОСТ OIML R 76-1-2011..................................................III (средний)
Значения максимальной нагрузки весов (Max), минимальной нагрузки (Min), поверочного интервала весов (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой абсолютной погрешности (mpe) при первичной поверке приведены в таблице 2.
|
Таблица 2 - Метрологические характер |
истики весов | |||||
|
Модели весов |
Мах, т |
Min, т |
е = d, кг |
n |
Интервалы взвешивания, т |
mpe, кг |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
ЭАВ-15 |
15 |
0,1 |
5 |
3000 |
от 0,1 до 2,5 включ. от 2,5 до 10 включ. св. 10 до 15 включ.. |
±2,5 ±5,0 ±7,5 |
|
ЭАВ-30 |
30 |
0,2 |
10 |
3000 |
от 0,1 до 2,5 включ. от 5 до 20 включ. св. 20 до 30 включ. |
±5 ±10 ±15 |
Окончание табл. 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
ЭАВ-40 |
40 |
0,4 |
20 |
2000 |
от 0,4 до 10 включ. св. 10 до 40 включ. |
±10 ±20 |
|
ЭАВ-60 |
60 |
0,4 |
20 |
3000 |
от 0,4 до 10 включ. св. 10 до 40 включ. св. 40 до 60 включ. |
±10 ±20 ±30 |
|
ЭАВ-70 |
70 |
1,0 |
50 |
1400 |
от 1 до 25 включ. св. 25 до 70 включ |
±25 ±50 |
|
ЭАВ-80 |
80 |
1,0 |
50 |
1600 |
от 1 до 25 включ. св. 25 до 80 включ. |
±25 ±50 |
|
ЭАВ-100 |
100 |
1,0 |
50 |
2000 |
от 1 до 25 включ. св. 25 до 100 включ. |
±25 ±50 |
Пределы допускаемой абсолютной погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.
Таблица 3 - Технические характеристики весов
|
Наименование параметра |
Значение |
|
Предельные значения температур, °С:
|
от -30 до +40 от +10 до +35 |
|
Диапазон устройства выборки массы тары |
от 0 до 50% Max |
|
Потребляемая мощность, В^А, не более |
20 |
|
Параметры электропитания весов:
|
от 187 до 242 от 49 до 51 |
|
Вероятность безотказной работы за 2000 ч, не менее |
0,92 |
|
Срок службы, лет, не менее |
10 |
Таблица 4 - Габаритные размеры, количество и масса весовых платформ в составе ГПУ
|
Обозначение |
Габаритные размеры весовой платформы (Д х Ш), м не более |
Количество платформ |
Количество датчиков |
Масса платформы, кг не более |
|
ЭАВ-15 |
6,0 х 3,0 |
1 |
4 |
5000 |
|
ЭАВ-30 |
7,0 х 3,0 |
1 |
4 |
5000 |
|
9,0 х 3,0 |
1 |
4 |
5000 | |
|
ЭАВ-40 |
7,0 х 3,0 |
1 |
4 |
5000 |
|
9,0 х 3,0 |
1 |
4 |
5000 | |
|
ЭАВ-60 |
9,0 х 3,2 |
2 |
6 |
5000 |
|
18,0 х 3,6 |
1 |
4 |
10000 | |
|
ЭАВ-70 |
8,0 х 3,2 |
3 |
8 |
5000 |
|
ЭАВ-80 |
6,0 х 3,2 |
3 |
8 |
5000 |
|
8,0 х 3,2 |
3 |
8 |
5000 | |
|
ЭАВ-100 |
6,0 х 3,2 |
3 |
8 |
5000 |
|
8,0 х 3,2 |
3 |
8 |
5000 |
наносится способом фотохимпечати на маркировочную табличку, расположенную на боковой поверхности ГПУ и типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
|
№ |
Наименование |
Кол-во |
|
1 |
Весы ЭАВ в сборе |
1 комплект |
|
2 |
Комплект эксплуатационной документации: - паспорт 42 7423-03-11870276-13 ПС |
1 |
|
- руководство по эксплуатации весов 42 7423-03-11870276-13 РЭ |
1 | |
|
- руководство по эксплуатации индикатора |
1 |
осуществляется по ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания. Приложение ДА.
Основные средства поверки: рабочие эталоны единицы массы 4-го разряда по Государственной поверочной схеме для средств измерения массы (Гири класса точности М1, М1-2 по ГОСТ OIML R 111-1-2009).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки со штрих-кодом наносится на свидетельство о поверке и (или) паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к весам автомобильным неавтоматического действия ЭАВ:
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания;
Государственная поверочная схема для средств измерения массы (Приказ Росстандарта №2818 от 29.12.2018 г.).
Техническая документация ООО ПКФ «РИТЕНВЕС».
ИзготовительОбщество с ограниченной ответственностью производственно-коммерческая фирма «Разработка и изготовление тензометрических весов» (ООО ПКФ «РИТЕНВЕС»).
ИНН 5501210470
Адрес: 644065, г. Омск, ул. 1я Заводская 23, литера АА1
Тел. (3812) 60-51-06; факс (3812) 60-51-07
E-mail: ritenves@Gmail.com
Испытательный центрФедеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)
Адрес: 630004, г. Новосибирск, пр. Димитрова, 4
Тел. (383) 210-08-14, факс (383) 210-13-60
E-mail: director@sniim.ru
Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.
