МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

2 сентября 2019 г,                                              ли 2051

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 69306 «Счетчики-расходомеры массовые Штрай-Масс» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Компания Штрай» от 16 августа 2019 г. № 306 и № 306-1 приказываю:

• 1. Внести изменения в описание типа на счетчики-расходомеры массовые Штрай-Масс, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 70629-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документам МИ 3272-2010, МИ 3151-2008 и МП 208-004-2018 с изменением № 1 «Счетчики-расходомеры массовые Штрай-Масс. Методика поверки» и распространить действие МП 208-004-2018 с изменением № 1 на счетчики-расходомеры массовые Штрай-Масс, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 69306 «Счетчики-расходомеры массовые Штрай-Масс», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 70629-18, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

и™                                    '"^и,>

Подлинник электронного документа, подписажого ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕ НИЯ О СЕ-ИИФИКАТЕ ЭП

Сертификат: 00E1036EE32711E880E9E0O71BFC5DO276 Кому выдан: Голубев Сергей Сергеевич Действителен; с 08.11.2018 да 08.11.2019

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики-расходомеры  массовые  Штрай-Масс (далее счетчики-расходомеры)

предназначены для измерений следующих параметров среды, протекающей по трубопроводу:

- массового и объемного расходов, массы и объема, плотности, температуры жидкостей;

- массового расхода, массы и температуры газов.

Счетчики-расходомеры состоят из вибрационного первичного преобразователя расхода (ППВ) и электронного блока преобразователя ЭБП (далее - ЭБП).

Счетчик-расходомер в составе ППВ и ЭБП осуществляет измерения массового расхода, массы, плотности, температуры, объемного расхода и объема измеряемой среды.

Принцип действия счетчиков-расходомеров основан на эффекте Кориолиса, возникающего при движении измеряемой среды по изогнутой трубе, совершающей поперечные колебания.

ППВ представляет собой систему из двух изогнутых измерительных трубок, электромагнита возбуждения вибраций и двух индукционных преобразователей скорости колебания трубок в соответствующие электрические сигналы.

Колебания трубок возбуждаются на резонансной частоте системы, которая зависит от плотности протекающей среды. Функциональная зависимость резонансной частоты системы от плотности среды калибруется при изготовлении прибора. На основе данных калибровки, хранимых в энергонезависимой памяти прибора, измеряемая в процессе работы частота колебаний пересчитывается в значение плотности рабочей среды.

При движении среды через измерительные трубки возникают силы Кориолиса, которые тормозят колебательное движение первой по потоку половины трубок и ускоряют движение второй. Возникающая вследствие этого разность фаз колебаний половин трубок, пропорциональная массовому расходу, преобразуется индукционными преобразователями скорости вибрации трубок в разность фаз их выходных электрических сигналов.

Температура измерительных трубок определяется посредством чувствительного элемента - термосопротивления.

ЭБП обеспечивает питание Ш1В и обработку сигналов, поступающих от индукционных преобразователей скорости колебаний трубок. При помощи встроенного модуля цифровой обработки сигналов в ЭБП осуществляется определение массового расхода, массы, плотности и температуры измеряемой среды. Кроме того, при помощи встроенного ПО, вычисляется объемный расход и объем жидкости. ПО может осуществлять корректировку дополнительной погрешности измерений вызванной отличием температуры и давления в рабочих условиях от температуры и давления, при которых производилась калибровка ППВ.

ЭБП формирует частотный (0,01-10 кГц), токовый (4-20 мА + HART) и цифровой (RS-485/Modbus RTU) выходные сигналы.

В счетчиках-расходомерах массовых Штрай-Масс осуществляется диагностика неисправностей, возникающих в процессе работы, таких как сужение внутреннего диаметра и/или отсутствие потока в одной из измерительных трубок, выход из строя катушки индукционного преобразователя скорости колебаний трубок, неправильной работы катушки электромагнита возбуждения вибраций и другие. Информация о наличии неисправности отображается на экране ЭБП и/или передается на верхний уровень системы управления.

ЭБП выпускается в трех исполнениях: с ЖК-дисплеем и оптическими кнопками управления, с ЖК-дисплеем без кнопок управления или без ЖК-дисплея и без кнопок управления.

Счетчики-расходомеры имеют два типа кожуха: в виде короба и трубчатый - Рисунок 1. В счетчиках-расходомерах ЭБП может быть вынесен на расстояние до 3,0 метров и закреплен на специальном кронштейне или размещен непосредственно на корпусе ППВ (крепление выполняется на заводе-изготовителе).

Счетчики расходомеры соответствуют требованиями Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

Условное обозначение счетчика-расходомера составляется по следующей структурной схеме:

ШМ-1400-Р-Ех-0,1м-0,5п-1-25-Ф50-В-4.0МПа-3,0м - ЭБП-А-02 - ХХХХХХХ

• 1 - Наименование счетчика-расходомера массового Штрай-Масс - ШМ.

• 2 - Код модификации, зависящий от диаметра условного прохода прибора и типа кожуха.

Варианты исполнения:

• 3 - И- интегральное, Р - раздельное;

• 4 - Ех - взрывозащищенное, О - общепромышленное;

• 5 - Класс точности измерений массы: 0,1, 0,2 или 0,5;

• 6 - Модуль погрешности измерений плотности: 0,5 или 1.

Часть ППВ:

1-25-Ф50-В-4.0МПа-3,0м

• I I                                        I                                  I                                              I                                                                        I

• 7 8 9 10 11    12

• 7 - Материал измерительной части:

• 1 - сталь марки 12Х18Н10Т;

• 2 - сталь марки 03Х17Н14М3;

• 3 - титан ВТ1-0 (титановый сплав ПТ-7М);

• 4 - иной.

• 8 - Номинальный расход тонн/час (на воде при ДР в 1 атм.):

• 9 - Условный диаметр присоединения (Ф-фланец, Ш-штуцер, П - прочее).

• 10 - Диапазон температур измеряемой среды:

В - от минус 60 до плюс 180 °С;

С - от минус 60 до плюс 125 °С;

Г - от минус 60 до плюс 85 °С;

Н - от минус 60 до плюс 70 °С.

• 11 - Условное давление, МПа.

• 12 - Длина кабеля для подключения ППВ к ЭБП.

Часть ЭБП:

ЭБП-А-02

I I I

• 13 14 15

• 13 - Наименование раздела шифра ЭБП.

• 14 - Материал корпуса ЭБП: А - алюминий, С - нержавеющая сталь.

• 15 - Наличие ЖКИ с кнопками управления (01 с экраном без кнопок, 02 без экрана и без кнопок, 03 с экраном и с кнопками).

Прочие опции счетчика-расходомера массового:

Х Х Х Х Х Х

I I I I I I

• 16 17 18 19 20 21

• 16 - Датчик давления (1 - наличие, 0 - отсутствие).

• 17 - Исполнение кожуха ППВ (1 - герметичное, 0 - не герметичное).

• 18 - Шифрование данных (1 - наличие, 0 - отсутствие).

• 19 - Модуль системы ГЛОНАСС (1 - наличие, 0 - отсутствие).

• 20 - Модуль беспроводной связи (1 - наличие, 0 - отсутствие).

• 21 - Заполнение корпуса ППВ инертным газом или воздухом (1 - газ, 0 - воздух).

Общий вид счетчиков-расходомеров представлен на рисунках 1 - 2.

Схема пломбировки от несанкционированного доступа представлена на рисунке 4.

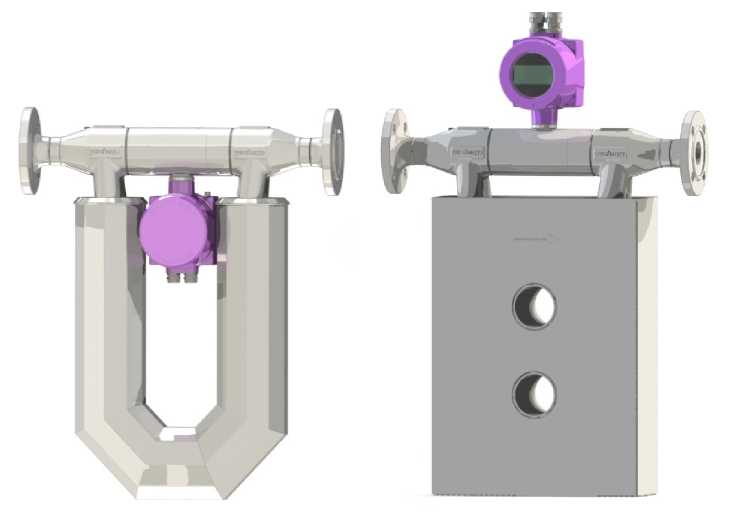

Рисунок 1 - Счётчик-расходомер массовый Штрай-Масс с размещением ЭБП на корпусе ППВ: слева с трубчатым типом кожуха, справа в виде короба.

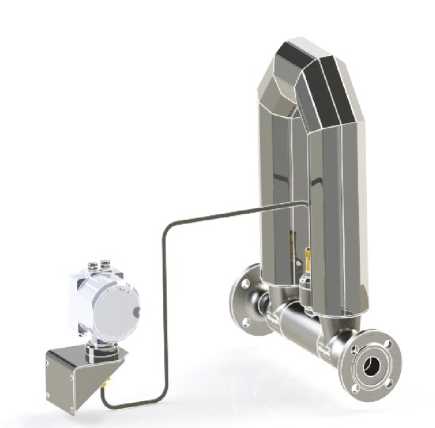

Рисунок 2 - Общий вид Счетчиков-расходомеров массовых Штрай-Масс с выносным ЭБП

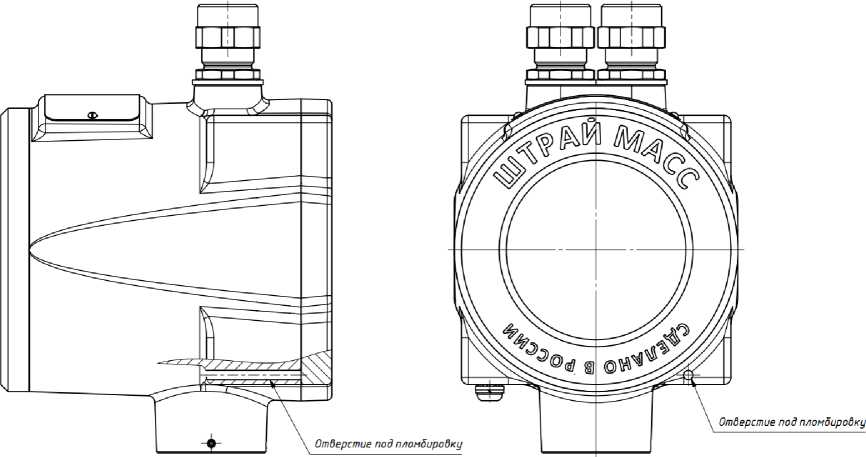

Рисунок 3 - Схема пломбировки ЭБП от несанкционированного доступа счетчиков-расходомеров

Программное обеспечение счетчиков-расходомеров встроенное.

Программное обеспечение счетчиков-расходомеров (далее - ПО) реализует алгоритмы вычисления параметров потока и отвечает за хранение конфигурационных ППВ и ЭБП и значений сумматоров расхода.

С помощью ПО информация о параметрах потока обрабатывается, отображается на дисплее ЭБП и/или передается удаленным устройствам по различным каналам связи, а также реализуются все сервисные функции, связанные с настройкой дополнительных функций счетчиков-расходомеров. Изменение ПО может быть произведено только специалистами предприятия-изготовителя. Изменения и дополнения функциональных и диагностических возможностей счетчиков-расходомеров, не влияющих на метрологические характеристики, вносимые изготовителем в ПО, влекут за собой изменение второй цифры номера версии выпускаемого ПО. При этом версия метрологически значимой части ПО (первая цифра идентификационного номера) остается неизменной. Идентификационные данные ПО приведены в Таблице 1.

Таблица 1 - Идентификационные данные ПО

Защита ПО счетчиков-расходомеров от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Примененные специальные средства защиты исключают возможность несанкционированной модификации, обновления (загрузки), удаления, изменения конфигурации и иных преднамеренных изменений ПО и измеряемых (вычисляемых) данных.

Таблица 2 - Метрологические характеристики Счетчиков-расходомеров массовых Штрай-Масс

Таблица 3 - Номинальные расходы и погрешности нуля в зависимости от диаметра условного прохода измерительной части

Таблица 4 - Значения дополнительных погрешностей измерений в зависимости от условий эксплуатации.

¹^^> SQ_donT - дополнительная погрешность при измерении расхода и количества в зависимости от разности рабочей температуры среды и температуры при корректировке нуля;

²⁾ О_доп т - дополнительная погрешность при измерении плотности в зависимости от разности температуры среды и температуры при калибровке плотности;

³⁾ dQ_{gon P} - дополнительная погрешность при измерении расхода и количества в зависимости от разности давления среды в рабочих условиях и давления среды при калибровке;

8р_{Доп р} - дополнительная погрешность при измерении плотности в зависимости от разности давления среды в рабочих условиях и давления среды при калибровке плотности.

Таблица 5 - Основные технические характеристики счетчиков-расходомеров

Таблица 6 - Масса и габаритные размеры 1И1В

Таблица 7 - Масса и габаритные размеры ЭБП.

Наносится на маркировочную табличку методом гравирования, лазерной или иглоударной маркировки и на титульный лист паспорта и руководства по эксплуатации прибора типографским способом.

Таблица 8 - Комплектность средства измерений

осуществляется по документам:

МП 208-004-2018 с изменением №1 «Инструкция. ГСИ. Счетчики-расходомеры массовые Штрай-Масс. Методика поверки», утвержденному ФГУП «ВНИИМС» 01июля 2019 г;

МИ 3272-2010 «Счетчики-расходомеры массовые. Методика поверки на месте эксплуатации компакт прувером в комплекте с турбинным преобразователем расхода и поточным преобразователем плотности»;

МИ 3151-2008 «Преобразователи массового расхода. Методика поверки на месте эксплуатации трубопоршневой поверочной установкой, в комплекте с поточным преобразователем плотности».

Основные средства поверки:

• - вторичный эталон единиц массового и (или) объемного расходов (массы и (или) объёма) жидкости, в соответствии с приказом Росстандарта от 07.02.2018 г. № 256, в диапазоне расходов соответствующем диапазону расходов поверяемого счетчика-расходомера;

• - рабочий эталон единиц массового и (или) объемного расходов (массы и (или) объёма) жидкости 1 разряда, в соответствии с приказом Росстандарта от 07.02.2018 г. № 256, в диапазоне расходов соответствующем диапазону расходов поверяемого счетчика-расходомера;

• - рабочий эталон единицы температуры 3-го разряда по ГОСТ 8.558-2009 с пределами допускаемой абсолютной погрешности ±0,2 °С;

• - рабочий эталон единицы плотности 1-го разряда по ГОСТ 8.024-2002 с диапазоном значений соответствующим контрольным точкам при поверке.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и (или) в паспорт счетчика-расходомера.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости утвержденная.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности

ТУ 4213-001-30265144-2015. Счетчики-расходомеры массовые Штрай-Масс. Технические условия с Изменением 1 от 01.10.2018 г.

Общество с ограниченной ответственностью «Компания Штрай»

(ООО «Компания Штрай»)

ИНН 7728784346,

Адрес: 117437, г. Москва, ул. Островитянова, д.13

Адрес производства: 108811, г. Москва, пос. Московский, г. Московский, ул. Хабарова, 2 Тел.: +7 (495) 956-68-00, +7 (495) 737-76-52

Факс: +7 (495) 956-62-00

E-mail: service@shtray.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа от № 30004-13 от 29.03.2018 г.
