ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тензорезисторы ТК

Назначение средства измерений

Тензорезисторы ТК предназначены для преобразования деформации в изменение электрического сопротивления при измерении деформаций деталей машин и конструкций при статических и динамических нагрузках в условиях макроклиматических районов с умеренным и холодным климатом. Так же тензорезисторы ТК используются в качестве чувствительных элементов измерительных преобразователей средств измерения механических величин.

Описание средства измерений

Принцип действия тензорезисторов основан на тензорезисгивном эффекте, т.е. на свойстве изменения электросопротивления проводника в результате его деформации.

Тензорезистор состоит из чувствительного элемента, полимерной подложки и выводов.

В зависимости от материала подложки выпускаются следующие модификации тензорезисторов:

• -  Ф - на фенольной пленочной подложке (фенолоформальдегидная смола);

• -  Б - на бумажной подложке;

• -  П - на полиамидной пленочной подложке (полиамидный лак).

В зависимости от формы чувствительного элемента и количества чувствительных элементов на одной подложке тензорезисторы предназначены:

• -  для измерения одноосевой деформации - одиночные (О);

• -  для определения величины и направления деформаций при сложнонапряженном состоянии объектов: двухкомпонентные (Д1, Д2, ДЗ, Д4, Д5), трех- и четырехкомпонентные (KI, К2, КЗ, К4), полномостовые (ПМ1, ПМ2);

• -  для измерения деформации мембран - мембранные (Ml, М2);

• -  для исследования распределения деформаций в зоне концентрации напряжений - тензорезисторные цепочки (Ц).

В зависимости от базы чувствительного элемента выделен класс малобазных тензорезисторов. К малобазным тензорезисторам относятся:

• -  одиночные тензорезисторы, двухкомпонентные тензорезисторы, полномостовые тензорезисторы и тензорезисторные цепочки с базами 0,5; 1,0; 2,0 мм;

• -  трех- и четырехкомпонентные тензорезисторы с базой 5,0 мм;

• -  мембранные тензорезисторны с базами 3,0; 5,0 мм.

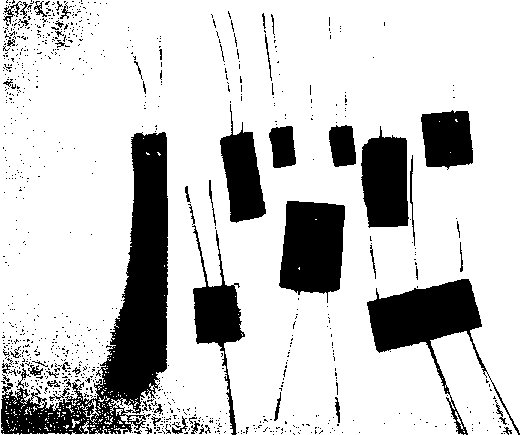

Общий вид тензорезисторов представлен на рисунке 1.

Рисунок 1

Пример формирования условного обозначения тензорезистора:

ТК Х-Х-Х-Х(Х)-Х

~~[___вид исполнения

_______температурный коэффициент линейного расширения материала без множителя 10^-6, при установке на который тензорезистор является термокомпенсированным, °C'¹

___________номинальное электрическое сопротивление, Ом ______________длина чувствительного элемента (номинальная база), мм __________________типоразмер (форма чувствительного элемента и количество чувствительных элементов)

-------------------модификация средства измерений -----------------------тип средства измерений

Метрологические и технические характеристики

Диапазон измеряемых деформаций тензорезисторами, млн'¹            ± 3000

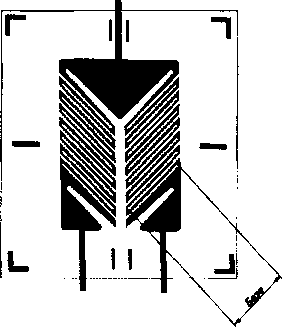

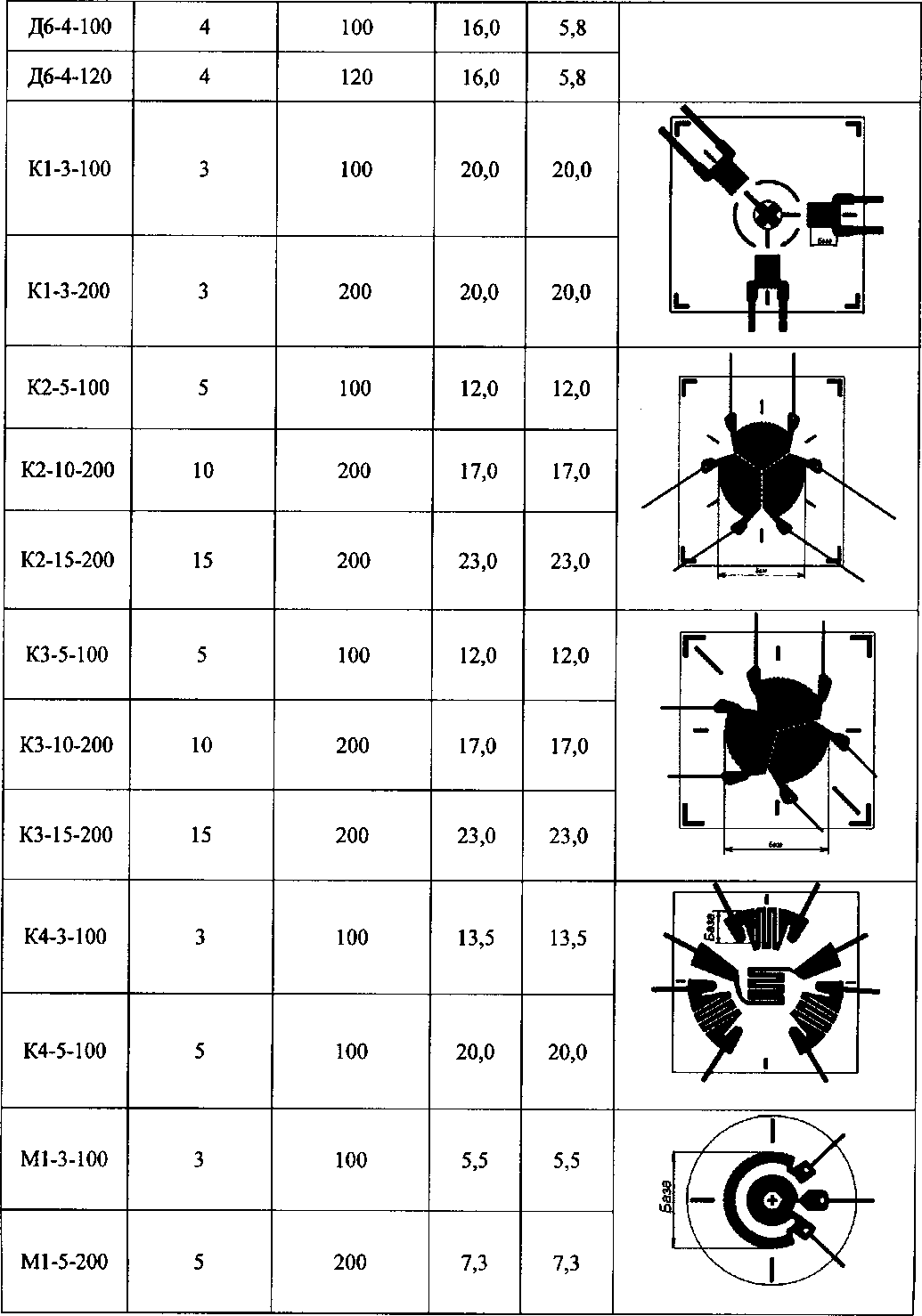

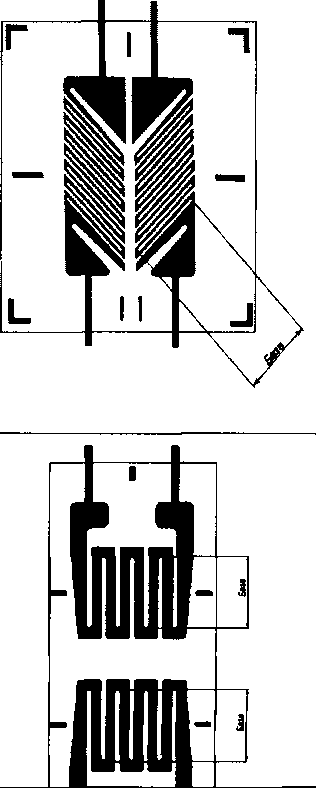

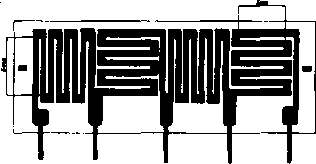

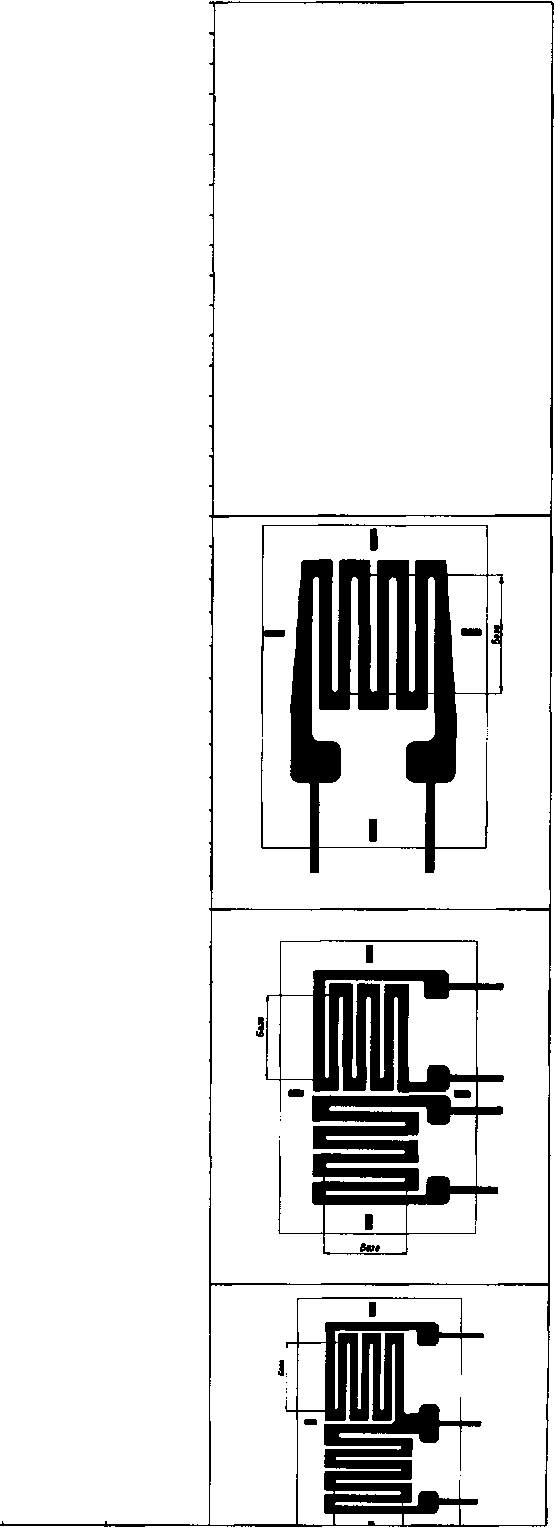

Типоразмеры, номинальная база, номинальное электрическое сопротивление, габаритные размеры (без толщины) тензорезисторов ТК приведены в таблице 1. Таблица 1

Нормируемые параметры метрологических характеристик тензорезисторов ТК в зависимости от модификации и типоразмера и базы приведены в таблице 2.

Таблица 2

Интервал термокомпенсации, °C

Интервал рабочих температур, °C:

• -  у тензорезисторов ТКФ, ТКБ

• -  у тензорезисторов ТКП

  Толщина тензорезистора, мм -  ТКФ -  ТКП -  ТКБ Масса тензорезистора, не более, г:	(0,040±0,010); (0,055±0,015); (0,065±0,015).
  - тензорезисторов с одним чувствительным элементом	0,1;

тензорезисторов с числом чувствительных элементов более одного      0,2.

Максимальный рабочий ток питания тензорезисторов, мА:

• -  у малобазных тензорезисторов

• -  у остальных тензорезисторов

Тензорезисторы являются невосстанавливаемыми изделиями. Вероятность безотказной работы не менее 0,95 за 10^б циклов нагружения до относительной деформации £ = ±1000 млн.'¹

наносится типографским способом на титульный лист Паспорта на партию тензорезисторов и на упаковку группы тензорезисторов.

Комплектность средства измерений

Комплект поставки тензорезисторов приведен в таблице 3 Таблица 3

осуществляется по документу «ГСИ. Тензорезисторы ТК. Методика поверки» МП 06-233-2011, утвержденному ФГУП «УНИИМ» в 2011 г.

Эталоны, используемые при поверке:

• -  Установка с балками постоянного сечения, нагружаемыми по схеме чистого изгиба до деформации ±3000 млн'¹, До=(0,5 - 0,8) %;

• -  Система измерения выходных сигналов тензорезисторов, До=О,25 %.

ГОСТ Р 52728-2007 Метод натурной тензотермометрии. Общие требования.

• 1  ГОСТ 21616-91 Тензорезисторы. Общие технические условия.

• 2  ГОСТ 8.543-86 ГСИ. Государственная поверочная схема для средств измерений деформации.

• 3  ТУ № 4273-001-89582696-2010 Тензорезисторы ТК. Технические условия.
