№1564 от 22.09.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 190893
О внесении изменений в описание типа СИ
О переоформлении свидетельства об утверждении типа СИ
Станции комплексные радиотехнические аэродромные метеорологические КРАМС-4
Приказы по основной деятельности по агентству Вн. Приказ № 1564 от 22.09.2020
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Станции комплексные радиотехнические аэродромные метеорологические КРАМС-4 Назначение средства измеренийСтанции комплексные радиотехнические аэродромные метеорологические КРАМС-4 (далее станции КРАМС-4) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, высоты облаков, метеорологической оптической дальности, количества осадков.
Описание средства измеренийПринцип действия станций КРАМС-4 основан на дистанционном измерении первичными измерительными преобразователями метеорологических параметров. Метеорологические параметры преобразуются в цифровой код преобразователями измерительными (контроллерами) и передаются по линиям связи в центральное устройство, где результаты измерений обрабатываются, отображаются на дисплее оператора, регистрируются, архивируются и формируются метеорологические сообщения.
Конструктивно станции КРАМС-4 построены по модульному принципу.
Станции КРАМС-4 состоят из модуля измерительного, модуля преобразователей измерительных, модуля центрального устройства, линий связи и вспомогательного оборудования. Общий вид станций КРАМС-4 представлен на рисунке 1.
Модуль измерительный состоит из первичных измерительных преобразователей метеорологических параметров и вспомогательного оборудования, размещенных по схемам, приведенным в эксплуатационной документации.
Модуль преобразователей измерительных состоит из преобразователей измерительных (контроллеров) и линий связи, размещенных совместно с первичными измерительными преобразователями метеорологических параметров.
Модуль центрального устройства состоит из ПЭВМ, линий связи, модемов, автономного программного обеспечения (ПО «Ки.ИТАВ.00005-02») и вспомогательного коммуникационного оборудования, размещенных в помещении служб метеорологического обеспечения аэродромов.
Станции КРАМС-4 выпускаются в трех модификациях КРАМС-4, КРАМС-4.01, КРАМС-4.02. Модификации отличаются максимальным количеством
измерительных каналов, и схемой монтажа (таблица 1).
Таблица 1 - Модификации станции КРАМС-4
|
Модификация |
КРАМС-4 |
КРАМС-4.01 |
КРАМС-4.02 |
|
Максимальное количество измерительных каналов |
96 |
32 |
16 |
Станции КРАМС-4 выпускаются с различным количеством измерительных каналов. Количество измерительных каналов зависит от типа аэродрома (вертодрома), количества взлётно-посадочных полос. Количество измерительных каналов конкретной станции КРАМС-4 указывается в ее формуляре.
Станции КРАМС-4 работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией станции КРАМС-4 имеют последовательные интерфейсы RS-232, RS-485. Дистанция подключения первичных измерительных преобразователей при использовании модемов составляет 10 км.
Пломбировка не предусмотрена, для защиты станций КРАМС-4 от
несанкционированного доступа применяются замки. Схема расположения замков представлена на рисунке 2.

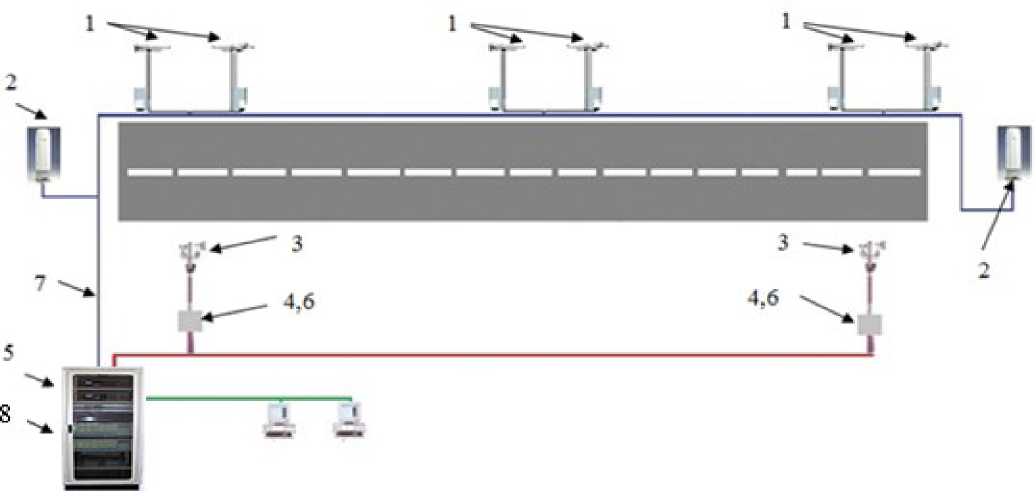

Рисунок 1 - Общий вид станции КРАМС-4,
1 - преобразователи метеорологической оптической дальности, 2 - преобразователи высоты облаков, 3 - преобразователи скорости и направления воздушного потока, 4 - преобразователи температуры и влажности воздуха, 5 - модуль центрального устройства, 6 - модуль преобразователей измерительных, 7 - линии связи, 8 - преобразователи атмосферного давления.
Замки на
корпусе

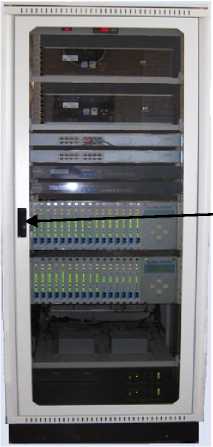

Рисунок 2 - Схема расположения замков станции КРАМС-4
Измерительные каналы станции КРАМС-4 комплектуются первичными измерительными преобразователями из таблицы 2.
Таблица 2 - Перечень первичных измерительных преобразователей метеорологических параметров станции КРАМС-4
|
Наименование канала измерений |
Первичные измерительные преобразователи |
|
Канал измерений влажности и температуры воздуха |
HMP45D HMP155 |
|
Канал измерений атмосферного давления |
PMT16A PTB200 PTB330 БРС-1М-1 |
|
Канал измерений скорости воздушного потока |
WAA151/252 WMT700 WM30 ИПВ-01 Ветромер-1 |
|
Канал измерений направления воздушного потока |
WAV151/252 WMT700 WM30 ИПВ-01 Ветромер-1 |
|
Канал измерений высоты облаков |
CL31/CL31m CT25K ДВО-2 РВО-5 Пеленг СД-02-2006 |
|
Канал измерений метеорологической оптической дальности |
LT31 MITRAS FD12/FD12P FS11 PWD/PWD22m ФИ-3 ИМДВ-01 |
|
Канал измерений количества осадков |
RG13/RG13H Pluvio2 |
Станции КРАМС-4 имеют автономное программное обеспечение «RU.ИТАВ.00005-02», которое является полностью метрологически значимым. Автономное ПО «RU.ИТАВ.00005-02» обеспечивает прием, обработку, отображение, анализ и архивирование результатов измерений, создание метеорологических сообщений, проверку состояния систем.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 3 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
RU.HTAB.00005-02 | |
|
Номер версии (идентификационный номер) ПО |
Krams.exe |
не ниже 13.01 |
|
Port.exe |
не ниже 13.01 | |
|
Priem4.exe |
не ниже 13.01 | |
|
TelgEdit.exe |
не ниже 13.01 | |
|
View arx.exe |
не ниже 13.01 | |
|
AB6.exe |
не ниже 13.01 | |
|
View sens.exe |
не ниже 13.01 | |
|
Sens arx.exe |
не ниже 13.01 | |
|
Diag.exe |
не ниже 13.01 | |
|
Graphics.exe |
не ниже 13.01 | |
Метрологические и технические характеристики
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры воздуха, °C (HMP45D) |
от -40 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C |
±(0,2+0,01 At)* |
|
Диапазон измерений относительной влажности воздуха, % (HMP45D) |
от 0,8 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: -в диапазоне от 0,8 % до 90 % включ.; -в диапазоне св. 90 % до 100 % |
±4 ±5 |
|
Диапазон измерений температуры воздуха, °C (HMP155) |
от -50 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C: -в диапазоне от минус 50 до 20 °С включ.; -в диапазоне св. 20 до 60 °С |
±(0,226-0,0028 t)* ±(0,055+0,0057 t)* |
|
Диапазон измерений относительной влажности воздуха (HMP155), % |
от 0,8 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: -в диапазоне от 0,8 % до 90 % включ.; -в диапазоне св. 90 % до 100 % |
±4 ±5 |
|
Диапазон измерений атмосферного давления, гПа (PTB200) |
от 500 до 1100 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,15 - 0,45 |
|
Диапазон измерений атмосферного давления, гПа (PTB330) |
от 500 до 1100 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,15 - 0,45 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,3 |
|
Диапазон измерений атмосферного давления, гПа (БРС-1М-1) |
от 600 до 1100 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,33 |
|
Диапазон измерений скорости воздушного потока, м/с (ИПВ-01) |
от 0,5 до 60 |
|
Пределы допускаемой погрешности измерений скорости воздушного потока: -абсолютной в диапазоне от 0,5 до 6 м/с включ., м/с; -относительной в диапазоне свыше 6 до 60 м/с, % |
±0,5 ±5 |
|
Диапазон измерений направления воздушного потока, градус (ИПВ-01) |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, градус: -в диапазоне от 0,5 до 1 м/с включ.; -в диапазоне св. 1 до 60 м/с |
±10 ±3 |
|
Диапазон измерений скорости воздушного потока, м/с (WAA151/252) |
от 0,5 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,4 + 0,035^V)* |
|
Диапазон измерений направления воздушного потока, градус (WAV151/252) |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, градус |
±3 |
|
Диапазон измерений скорости воздушного потока, м/с (WM30) |
от 0,5 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,5+0,04^ V)* |
|
Диапазон измерений направления воздушного потока, градус (WM30) |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, градус |
±3 |
|
Диапазон измерений скорости воздушного потока, м/с (WMT700) |
от 0,5 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,5+0,04^ V)* |
|
Диапазон измерений направления воздушного потока, градус (WMT700) |
от 0 до 360 |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, градус |
±3 |
|
Диапазон измерений скорости воздушного потока, м/с (Ветромер-1) |
от 0,7 до 55 |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,3+0,05^V)* |
|
Диапазон измерений направления воздушного потока, градус (Ветромер-1) | |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, градус |
±3 |
|
Диапазон измерений высоты облаков, м (CT25K) |
от 15 до 7500 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений высоты облаков, м |
±(7,50 + 0,02-h)* |
|
Диапазон показаний высоты облаков, м (CL31/CL31m) |
от 10 до 7500 |
|
Диапазон измерений высоты облаков, м (CL31/CL31m) |
от 10 до 2000 |
|
Пределы допускаемой погрешности измерений высоты облаков: - в диапазоне от 10 до 100 м включ., м; |
±10 |
|
- в диапазоне св. 100 до 2000 м, % |
±10 |
|
Диапазон измерений высоты облаков, м (РВО-5) |
от 15 до 3000 |
|
Пределы допускаемой погрешности измерений высоты облаков: -абсолютной, в диапазоне от 15 до 100 м включ., м; |
±10 |
|
-относительной, в диапазоне св. 100 до 3000 м, % |
±10 |
|
Диапазон измерений высоты облаков, м (ДВО-2) |
от 15 до 2000 |
|
Пределы допускаемой погрешности измерений высоты облаков, м: -абсолютной в диапазоне от 15 до 100 м включ., м; |
±10 |
|
-относительной в диапазоне св. 100 до 2000 м, % |
±10 |
|
Диапазон показаний высоты облаков, м (Пеленг СД-02-2006) |
от 15 до 7000 |
|
Диапазон измерений высоты облаков, м (Пеленг СД-02-2006) |
от 15 до 2000 |
|
Пределы допускаемой погрешности измерений высоты облаков: - в диапазоне от 15 до 100 м включ., м; |
±10 |
|
- в диапазоне св. 100 до 2000 м, % |
±10 |
|
Диапазон измерений метеорологической оптической дальности, м (LT31) |
от 10 до 10000 |
|
Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, %: -в диапазоне от 10 до 2000 м включ.; |
±5 |
|
-в диапазоне св. 2000 до 4500 м включ.; |
±10 |
|
-в диапазоне св. 4500 до 6500 м включ.; |
±15 |
|
-в диапазоне св. 6500 до 10000 м. |
±20 |
|
Диапазон измерений метеорологической оптической дальности, м (MITRAS) |
от 10 до 8000 |
|
Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, %: -в диапазоне от 10 до 2000 м включ.; |
±5 |
|
-в диапазоне св. 2000 до 4500 м включ.; |
±10 |
|
-в диапазоне св. 4500 до 6500 м включ.; |
±15 |
|
-в диапазоне св. 6500 до 8000 м. |
±20 |
|
Диапазон измерений метеорологической оптической дальности, м (ФИ-3) |
от 60 до 8000 |
|
Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, %: -в диапазоне от 60 до 200 м включ.; |
±15 |
|
-в диапазоне св. 200 до 400 м включ.; |
±10 |
|
-в диапазоне св. 400 до 1500 м включ.; |
±7 |
|
-в диапазоне св. 1500 до 3000 м включ.; |
±10 |
|
-в диапазоне св. 3000 до 8000 м. |
±20 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений метеорологической оптической дальности, м (FD12/FD12P) |
от 10 до 50000 |
|
Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, %: -в диапазоне от 10 до 10000 м включ.; -в диапазоне св. 10000 до 50000 м; |
±10 ±20 |
|
Диапазон измерений метеорологической оптической дальности, % (FS11) |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений метеорологической оптической дальности, % |
±5 |
|
Диапазон измерений метеорологической оптической дальности, % (PWD/PWD22m) |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений метеорологической оптической дальности, % |
±5 |
|
Диапазон измерений коэффициента направленного пропускания, % (ИМДВ-01) |
от 1 до 98 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента направленного пропускания, % |
±1 |
|
Диапазон измерений количества осадков, мм (RG13/RG13H) |
от 0,2 до 9999 |
|
Пределы допускаемой абсолютной погрешности измерений количества осадков, мм |
±(0,5+0,2/М)* |
|
Диапазон измерений количества осадков, мм (Pluvio2) |
от 0 до 1500 |
|
Пределы допускаемой абсолютной погрешности измерений количества осадков, мм |
±1 |
|
*где: At- абсолютное значение разницы между температурой анализируемой среды и +20 °С; t - температура окружающей среды, °С; V-измеренная скорость воздушного потока, м/с; h - измеренная высота облаков, м; М - измеренная величина осадков, мм | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц |
220+22 50+1 | ||||||
|
Потребляемая мощность, В^А, не более |
КРАМС-4 |
КРАМС-4.01 |
КРАМС-4.02 | ||||
|
2500 |
1800 |
1600 | |||||
|
Условия эксплуатации центрального устройства: -температура воздуха, °C -относительная влажность воздуха, % -атмосферное давление, гПа |
от +5 до +35 от 20 до 90 от 800 до1100 | ||||||
|
Габаритные размеры, масса |
длина, мм, не более |
ширина, мм, не более |
высота, мм, не более |
диаметр, мм, не более |
масса, кг, не более | ||
|
Измерители влажности и температуры HMP45D |
— |
— |
235 |
24 |
0,35 | ||
|
Измерители влажности и температуры HMP155 |
— |
— |
235 |
24 |
0,18 | ||
|
Преобразователи скорости воздушного потока WAA151/252 |
— |
— |
240/270 |
90/90 |
0,57/0,85 | ||
|
Наименование характеристики |
Значение | ||||
|
Габаритные размеры, масса |
длина, |
ширина, |
высота, |
диаметр, |
масса, |
|
мм, |
мм, |
мм, |
мм, |
кг, | |
|
не более |
не более |
не более |
не более |
не более | |
|
Преобразователи направления воздушного потока WAV151/252 |
— |
— |
240/260 |
90/90 |
0,57/0,80 |
|
Преобразователи скорости и направления воздушного потока ультразвуковые серии WMT700 |
250 |
350 |
285 |
2,00 | |
|
Преобразователи скорости и направления воздушного потока WM30 |
— |
— |
300/355 |
90/90 |
0,66/0,85 |
|
Анеморумбометры «Ветромер-1»: Преобразователь скорости и направления | |||||
|
воздушного потока |
410 |
240 |
460 |
— |
2 |
|
Пульт дистанционный |
240 |
130 |
50 |
— |
0,3 |
|
Блок питания |
110 |
75 |
75 |
— |
0,5 |
|
Измерители параметров ветра ИПВ-01 |
— |
— |
500 |
300 |
2,50 |
|
Датчики давления PMT16A |
82 |
25 |
14 |
— |
0,9 |
|
Барометры цифровые серии PTB200 |
120 |
145 |
65 |
— |
950 |
|
Барометры цифровые PTB330 |
183 |
116 |
77 |
— |
1,5 |
|
Барометры рабочие сетевые БРС-1М-1 |
205 |
180 |
65 |
2,0 | |
|
Измерители высоты облаков CL31 |
245 |
220 |
1190 |
— |
18,5 |
|
Измерители высоты облаков CL31m |
298 |
219 |
670 |
16,4 | |
|
Измерители облачности Пеленг СД-02-2006 |
1300 |
700 |
350 |
— |
50,0 |
|
Датчики высоты облаков CT25K |
378 |
447 |
1335 |
— |
18,5 |
|
Измерители высоты облаков ДВО-2: Приемник |
610 |
570 |
600 |
70,0 | |
|
Передатчик |
610 |
570 |
600 |
— |
70,0 |
|
Блок измерительный |
490 |
495 |
170 |
— |
9,0 |
|
Пульт дистанционный |
240 |
190 |
90 |
— |
3,5 |
|
Регистраторы высоты облаков РВО-5: Приемник |
540 |
740 |
530 |
30,0 | |
|
Передатчик |
540 |
675 |
530 |
— |
33,0 |
|
Блок сопряжения |
275 |
330 |
40 |
— |
10,0 |
|
Пульт дистанционный |
250 |
250 |
80 |
— |
2,0 |
|
Трансмиссометры LT31 Приемник |
1022 |
420 |
2685 |
85,0 | |
|
Передатчик |
1022 |
420 |
2685 |
— |
82,0 |
|
Трансмиссометры MITRAS Приемник Передатчик |
980 |
225 |
390 |
— |
35,0 |
|
Измерители дальности видимости ФИ-3 Блок фотометрический |
240 |
270 |
820 |
16,0 | |
|
Блок отражательный |
210 |
215 |
500 |
— |
7,0 |
|
Блок индикации |
185 |
85 |
220 |
— |
2,5 |
|
Шит сетевой |
180 |
220 |
120 |
— |
5,0 |
|
Наименование характеристики |
Значение | ||||
|
Габаритные размеры, масса |
длина, |
ширина, |
высота, |
диаметр, |
масса, |
|
мм, |
мм, |
мм, |
мм, |
кг, | |
|
не более |
не более |
не более |
не более |
не более | |
|
Измерители метеорологической дальности видимости ИМДВ-01: Излучатель |
1186 |
370 |
1548 |
53,0 | |
|
Приемник |
1186 |
370 |
1548 |
— |
53,5 |
|
Блок электроники |
255 |
386 |
470 |
— |
15,5 |
|
Блок сопряжения |
265 |
186 |
94 |
— |
0,9 |
|
Блок управления и индикации |
330 |
275 |
40 |
— |
10,0 |
|
Нефелометры FD12/FD12P |
980 |
1650 |
2100 |
— |
20,0 |
|
Нефелометры FS11 |
- |
900 |
2800 |
— |
37,0 |
|
Нефелометры PWD/ PWD22m |
404 |
695 |
199 |
— |
3,0 |
|
Осадкомеры RG13/RG13H |
— |
— |
390 |
300 |
2,5 |
|
Датчики атмосферных осадков Pluvio2 |
— |
— |
850 |
480 |
15 |
|
Преобразователи измерительные: QML201/QML201 (Сайма); |
191 |
96 |
54 |
0,5 | |
|
WT500; |
57 |
125 |
80 |
— |
0,4 |
|
QLI50 |
207 |
138 |
62 |
— |
1,2 |
|
Общая масса станции, кг КРАМС-4 |
686 | ||||
|
КРАМС-4.01 |
680 | ||||
|
КРАМС-4.02 |
181 | ||||
|
Средняя наработка на отказ, ч |
10000 | ||||
|
Срок службы, лет |
10 | ||||
наносится фотохимическим способом, тиснением или другими способами нанесения маркировки на корпус центрального устройства, а также типографским способом на титульный лист Руководства по эксплуатации.
Комплектность средства измерений
Таблица 6 - Комплектность станции КРАМС-4
|
Наименование |
Обозначение |
Количество |
|
Станция комплексная радиотехническая аэродромная метеорологическая |
КРАМС-4 |
1 шт. |
|
Модуль центрального устройства в составе:* Шкаф телекоммуникационный стандарта 19" Устройство бесперебойного питания Мультиплексор Концентратор сетевой Средство регистрации. Принтер |
1 шт. | |
|
ПЭВМ в составе:
Microsoft Windows);
|
1 шт. |
|
Наименование |
Обозначение |
Количество |
Адаптер телеграфный Блок модемный Модем для связи со средствами отображения |
1 шт. | |
|
Модуль измерительный в составе:* Измеритель влажности и температуры HMP45D Измеритель влажности и температуры HMP155 Датчик давления PMT16A/ Барометр цифровой серии PTB200 Барометр цифровой PTB330/ Барометр рабочий сетевой БРС-1М-1 Преобразователь скорости воздушного потока WAA151/252 Преобразователь направления воздушного потока WAV151/252 Преобразователи скорости и направления воздушного потока ультразвуковые серии WMT700 Преобразователь скорости и направления воздушного потока WM30 Измеритель параметров ветра ИПВ-01 Анеморумбометр Ветромер-1 Измеритель высоты облаков CL31/CL31m Датчик высоты облаков CT25K Датчик высоты облаков ДВО-2 Регистратор высоты облаков РВО-5 Измеритель облачности Пеленг СД-02-2006 Осадкомер RG13/RG13H Датчик атмосферных осадков Pluvio2 Трансмиссометр LT31 Трансмиссометр MITRAS Нефелометр FD12P Нефелометр FS11 Нефелометр PWD/PWD22m Измеритель дальности видимости (фотометр импульсный) ФИ-3 |
1 шт. | |
|
Модуль преобразователей измерительных в составе:* Преобразователь измерительный WT500 Преобразователь измерительный QML201/QML201 (Сайма) Преобразователь измерительный QLI50 |
1 шт. | |
|
Специальное программное обеспечение ПО |
RU.ИТАВ.OOOO5-02 |
1 экз. |
|
Руководство по эксплуатации |
ИТАВ.416311.005 РЭ |
1 экз. |
|
Методика поверки |
МП 2551-0105-2013 с изменением № 1 |
1 экз. |
|
*Модуль центрального устройства, модуль измерительный, модуль преобразователей измерительный комплектуются по заказу | ||
Поверка осуществляется по документу МП 2551-0105-2013 с изменением № 1 «ГСИ. Станции комплексные радиотехнические аэродромные метеорологические КРАМС-4», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 13.06.2019.
Основные средства поверки:
Государственный специальный эталон единицы скорости воздушного потока ГЭТ 150-2012, диапазон от 0,05 м/с до 100 м/с, диаметр рабочего участка 700 мм, расширенная неопределенность (коэффициент охвата k=2) (0,00032 + 0,002V) м/с, диапазон от 0 до 360 градусов, погрешность ±0,5 градуса.
в Федеральном
Комплекты имитаторов КИ-01, регистрационный номер информационном фонде по обеспечению единства измерений 53123-13.
Термостат Quick Cal, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 20509-06.
Федеральном
Термометр эталонный ЭТС-100, регистрационный номер
информационном фонде по обеспечению единства измерений 19916-10.
Федеральном
Калибратор влажности HMK15, регистрационный номер
информационном фонде по обеспечению единства измерений 18636-04.
Барометр образцовый переносной БОП-1М, регистрационный номер информационном фонде по обеспечению единства измерений 26469-17.
Комплект поверочный FDA12, регистрационный номер информационном фонде по обеспечению единства измерений 52372-13.
Комплект поверочный FSA11, регистрационный номер
информационном фонде по обеспечению единства измерений 46679-11.
Комплект поверочный PWA11, регистрационный номер
информационном фонде по обеспечению единства измерений 48273-11.
Федеральном
Федеральном
Федеральном
Федеральном
Комплект нейтральных светофильтров LTOF111, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 35706-07.
Комплект нейтральных светофильтров MITRAS LP, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 22910-02.
Линия задержки ЛЗТ-3, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 70116-17.
Линия задержки ЛЗТ-2, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 47457-11.
Федеральном
Дальномер лазерный Leica DISTO A5, регистрационный номер информационном фонде по обеспечению единства измерений 30855-07.
Федеральном
Комплект фильтров «Пеленг СФ-05», регистрационный номер информационном фонде по обеспечению единства измерений 25191-14.
Федеральном
Комплект светофильтров КС-102, регистрационный номер информационном фонде по обеспечению единства измерений 9117-83.
Федеральном
Цилиндр 2-го класса точности «Klin», регистрационный номер информационном фонде по обеспечению единства измерений 33562-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к станциям комплексным радиотехническим аэродромным метеорологическим КРАМС-4ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 2815 от 25.11.2019 г. «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 2900 от 06.12.2019 г. «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1х10-7 - 1х107 Па»
Приказ Министерства природных ресурсов и экологии Российской Федерации № 436 от 19 октября 2015 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
Технические условия «Станции комплексные радиотехнические аэродромные метеорологические КРАМС-4. Технические условия. ИТАВ.416311.005 ТУ»
ИзготовительОбщество с ограниченной ответственностью «Институт радарной метеорологии»
(ООО «ИРАМ»)
ИНН 4703149837
Адрес: 188685, Ленинградская обл., Всеволожский район, поселок Воейково, дом 15
Телефон (факс): 8(81370) 75-171
Web-сайт: www.iram.ru
E-mail: iram@iram.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
22 сентября 2020 г.
№ 1564
Москва
О внесении изменений в описание типа на станции комплексные радиотехнические аэродромные метеорологические КРАМС-4
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. №2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. №53732) (далее - Административный регламент), и в связи с обращениями ООО «ИРАМ» от 27 марта 2020 г. №50-03, приказываю:
-
1. Внести изменения в описание типа на станции комплексные радиотехнические аэродромные метеорологические КРАМС-4, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 16175-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Г~
Заместитель Руководит :ля
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
С.С.Голубев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11.2019 до 06.11.2020
