№34 от 15.01.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 69115
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 54327 "Датчики весоизмерительные тензорезисторные DSB2, BCL" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 34 от 15.01.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «15» января 2019 г. №34
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ
Датчики весоизмерительные тензорезисторные DSB2, BCL
Назначение средства измеренийДатчики весоизмерительные тензорезисторные DSB2, BCL (далее датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый электрический измерительный сигнал.
Описание средства измеренийКонструктивно датчики состоят из упругого элемента, наклеенных на него тензорези-
сторов, соединенных в мостовую схему и присоединительных элементов. Конструкция датчиков обеспечивает герметичность измерительного элемента.
Вид нагрузки датчиков DSB2, BCL - сдвиговая деформация. Датчики изготавливаются из никелированной стали (DSB2) и анодированного алюминия (BCL).

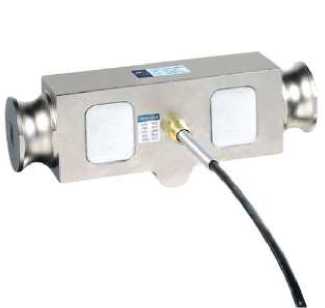

DSB2

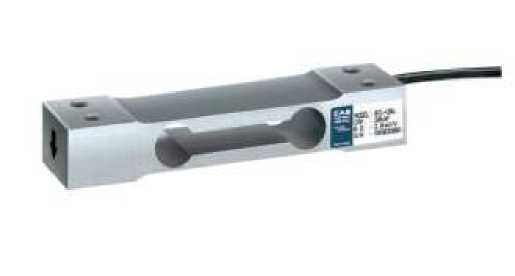

BCL
Рисунок 1 - Общий вид датчиков
Принцип действия датчиков основан на изменении электрического сопротивления тен-зорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Модификации и исполнения датчиков отличаются способом нормирования метрологических характеристик, наибольшими пределами измерения, числом поверочных интервалов и конструкцией упругого элемента датчика.
Обозначение модификаций весоизмерительных датчиков DSB2 имеет вид DSBX1-X2, где X1 - обозначение модификации «2» или «II».
X2 - обозначение максимальной нагрузки в тоннах.
Обозначение модификаций весоизмерительных датчиков BCL имеет вид BCL-X1, где X1 - обозначение максимальной нагрузки в тоннах.
Пломбирование датчиков весоизмерительных тензорезисторных DSB2, BCL не предусмотрено.
Метрологические и технические характеристикиТаблица 1 - Метрологические и технические характеристики датчиков DSB2
|
Модель |
DSB2-10 |
DSB2-20 (DSBII-40KLB) |
DSB2-25 |
DSB2-30 |
DSB2-40 |
DSB2-50 |
|
Максимальная нагрузка (Emax), т |
10 |
20 |
25 |
30 |
40 |
50 |
|
Класс точности по ГОСТ 8.631-2013 |
C3 | |||||
|
Максимальное число поверочных интервалов (nmax) |
3000 | |||||
|
Минимальная нагрузка (Emin), т |
0 | |||||
|
Значение поверочного интервала (v), кг |
Emax/nmax | |||||
|
Минимальный поверочный интервал (vmin) |
Emax/6000 | |||||
|
Номинальный относительный выходной сигнал, мВ/В |
3 | |||||
|
Доля от пределов допускаемой погрешности весов (pLC) |
0,7 | |||||
|
Предел допустимой нагрузки (-ElimX % от Emax |
150 | |||||
|
Обозначение по влажности |
CH | |||||
|
Напряжение питания, В |
От 10 до 15 | |||||
|
Входное сопротивление, Ом |
800±40 | |||||
|
Выходное сопротивление, Ом |
700±7 | |||||
|
Особые предельные значения температуры, °C |
от -40 до +40 | |||||
|
Габаритные размеры, мм |
210x76x49 |
292x88x49 |
368x119x 74 | |||
|
Масса, кг, не более |
4,5 |
4,5 |
6,5 |
6,5 |
6,5 |
8,5 |
Таблица 2 - Метрологические и технические характеристики датчиков BCL
|
Модель |
BCL- 6L |
BCL- 10L |
BCL- 15L |
BCL- 20L |
BCL- 30L |
BCL- 60L |
BCL- 100L |
BCL- 150L |
BCL- 200L |
|
Максимальная нагрузка (Emax), кг |
6 |
10 |
15 |
20 |
30 |
60 |
100 |
150 |
200 |
|
Класс точности по ГОСТ 8.631-2013 |
D1, C3 |
D1 | |||||||
|
Максимальное число поверочных интервалов (nmax) |
1000, 3000 |
1000, 3000 |
1000, 3000 |
1000, 3000 |
1000, 3000 |
1000 |
1000 |
1000 |
1000 |
|
Минимальная нагрузка (Emin), т |
0 | ||||||||
|
Значение поверочного интервала (v), кг |
Emax/nmax | ||||||||
|
Минимальный поверочный интервал (vmin) |
Emax/6000 | ||||||||
|
Номинальный относительный выходной сигнал, мВ/В |
2 | ||||||||
|
Доля от пределов допускаемой погрешности весов (pLC) |
0,7 | ||||||||
|
Обозначение по влажности |
CH | ||||||||
|
Напряжение питания, В |
от 10 до 15 | ||||||||
|
Входное сопротивление, Ом |
420±40 | ||||||||
|
Модель |
BCL- 6L |
BCL- 10L |
BCL- 15L |
BCL- 20L |
BCL- 30L |
BCL- 60L |
BCL- 100L |
BCL- 150L |
BCL- 200L |
|
Выходное сопротивление, Ом |
350±3,5 | ||||||||
|
Предельные значения температуры, °C |
от -10 до +40 | ||||||||
|
Габаритные размеры, мм |
130x30x22 |
150x35x40 | |||||||
|
Масса, кг, не более |
0,7 |
1,5 | |||||||
Таблица 3 - Пределы допускаемой погрешности
|
Нагрузка |
Пределы допускаемой погрешности (mpe) |
|
От 0 до 500v вкл. |
±0,35v |
|
св. 500v до 2000v вкл. |
±0,70v |
|
св. 2000v |
±1,05v |
наносится на маркировочную табличку, расположенную на датчике, и эксплуатационную документацию типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность
|
Наименование |
Количество |
|
Датчик |
1 шт. |
|
Дополнительные аксессуары (по заказу) |
1 компл. |
|
Эксплуатационная документация (паспорт) |
1 шт. |
* Вместо бумажного носителя может поставляться в электронном виде.
Поверкаосуществляется в соответствии с приложением ДА «Методика поверки» ГОСТ 8.631-2013 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки:
-
- средства измерений 1-го разряда по ГОСТ 8.640-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы» с пределами допускаемых доверительных границ относительной погрешности, не превышающими 1/3 от пределов допускаемой погрешности поверяемых датчиков;
-
- вольтметр или компаратор напряжений класса точности 0,005.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или на паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным DSB2, BCLГОСТ 8.631-2013 Датчики весоизмерительные. Общие технические требования. Методы испытаний
ГОСТ 8.021-2015 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы
Техническая документация фирмы-изготовителя
ИзготовительФирма «CAS Corporation», Республика Корея
#440-1 SUNGNAE-DONG GANGDONG-GU SEOUL, Республика Корея
ЗаявительМОСКОВСКОЕ ПРЕДСТАВИТЕЛЬСТВО «КАС КОРПОРЭЙШН» ИНН 9909006133
Адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2 Тел./факс: +7 (495) 784-77-47
E-mail: casrussia@globalcas.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: Office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ15 января 2019 г.
№ 34_____
Москва
О переоформлении, продлении срока действия свидетельства об утверяедении типа средства измерений № 54327 «Датчики весоизмерительные тензорезисторные DSB2, BCL» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями Московского представительства «КАС КОРПОРЭЙШН» от 03 декабря 2018 г. № 10/4, № 11/3 и № 12/1 приказываю:
-
1. Внести изменения в описание типа на датчики весоизмерительные тензорезисторные DSB2, BCL, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56675-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить поверку по документу Приложение ДА ГОСТ 8.631-2013 и распространить его действие на датчики весоизмерительные тензорезисторные DSB2, BCL, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 54327 «Датчики весоизмерительные тензорезисторные DSB2, BCL», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 56675-14, в связи с внесением изменений в документ на методику поверки.
-
4. Продлить срок действия свидетельства об утверждении типа средств измерений № 54327 «Датчики весоизмерительные тензорезисторные DSB2, BCL» на последующие 5 лет.
-
5. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
6. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
Г Л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00E1036EE32711E880E9EOO71BFC5DD276
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11,2018 до 08.11.2019
