ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «12» июля 2021 г. № 1309

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «12» июля 2021 г. № 1309

Лист № 1 Регистрационный № 67527-17 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительно-вычислительные ТН-01

Комплексы измерительно-вычислительные ТН-01 предназначены для измерений, преобразований параметров входных электрических сигналов, поступающих от первичных измерительных преобразователей, и вычислений расхода, количества и показателей качества нефти и нефтепродуктов.

Принцип действия комплексов измерительно-вычислительных ТН-01 основан на измерениях электрических сигналов, поступающих от первичных измерительных преобразователей через барьеры искробезопасности (при их наличии) на входные модули комплексов измерительно-вычислительных ТН-01. Измеренные значения электрических сигналов преобразуются в значения величин, необходимых для проведения вычислений расхода, количества и показателей качества нефти и нефтепродуктов, с последующим отображением на дисплее и сохранением в отчетных документах. Результаты измерений и вычислений могут преобразовываться в выходные электрические сигналы.

Комплексы измерительно-вычислительные ТН-01 выполнены по блочномодульному принципу на базе контроллеров программируемых логических REGUL RX00 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 63776-16), преобразователей измерительных ввода-вывода серии ACT20 (регистрационные номера в Федеральном информационном фонде по обеспечению единства измерений 50677-12 и 69025-17) (при их наличии), барьеров искрозащиты серии Z (при их наличии), мониторов.

Комплексы измерительно-вычислительные ТН-01 выпускаются в модификациях 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12 и 13.

Комплексы измерительно-вычислительные ТН-01 модификаций 01 и 05 состоят из шкафа ИВК, построенного на базе двух наборных крейтов (корзин контроллеров с модулями ввода-вывода), работающих в режиме нагруженного резерва на уровне входных сигналов, и имеющего два монитора на лицевой двери шкафа и автоматизированное рабочее место оператора (для модификации 05).

Комплексы измерительно-вычислительные ТН-01 модификаций 02 и 06 состоят из шкафа ИВК, построенного на базе одного наборного крейта (корзины контроллера с модулями ввода-вывода) и имеющего один монитор на лицевой двери шкафа и автоматизированное рабочее место оператора (для модификации 06).

Комплексы измерительно-вычислительные ТН-01 модификаций 03 и 07 состоят из шкафа ИВК взрывозащищенного исполнения не ниже класса 1Ex d IIA T3, построенного на базе двух наборных крейтов (корзин контроллеров с модулями ввода-вывода), работающих в режиме нагруженного резерва на уровне входных сигналов, и имеющего два монитора и автоматизированное рабочее место оператора (для модификации 07). Один монитор

установлен на лицевой двери шкафа, второй монитор может устанавливаться в шкафу ИВК или в шкафу системы автоматики.

Комплексы измерительно-вычислительные ТН-01 модификаций 04 и 08 состоят из шкафа ИВК взрывозащищенного исполнения не ниже класса 1Ex d IIA T3, построенного на базе одного наборного крейта (корзины контроллера с модулями ввода-вывода) и имеющего один монитор на лицевой двери шкафа и автоматизированное рабочее место оператора (для модификации 08).

Комплексы измерительно-вычислительные ТН-01 модификации 09 (переносного исполнения) состоят из нескольких переносных пластиковых ударопрочных кейсов, в которых размещены блок центрального процессорного устройства и счетно-импульсных каналов, блок аналоговых каналов, блок разделения аналоговых сигналов, и монитора. Каждый кейс для удобства перемещения оснащен краевыми роликами и выдвижной ручкой.

Комплексы измерительно-вычислительные ТН-01 модификаций 10 и 12 состоят из шкафа ИВК, построенного на базе двух наборных крейтов (корзин контроллеров с модулями ввода-вывода), работающих в режиме нагруженного резерва на уровне входных сигналов, и имеющего два монитора на лицевой двери шкафа, а также дополнительного наборного крейта (корзины контроллера с модулями ввода-вывода) и автоматизированного рабочего места оператора (для модификации 12).

Комплексы измерительно-вычислительные ТН-01 модификаций 11 и 13 состоят из шкафа ИВК, построенного на базе одного крейта (корзины контроллера с модулями ввода-вывода) и имеющего один монитор на лицевой двери шкафа, а также дополнительного наборного крейта (корзины контроллера с модулями ввода-вывода) и автоматизированного рабочего места оператора (для модификации 13).

Комплекс измерительно-вычислительный ТН-01 размещается в запираемом шкафу или ударопрочных кейсах (для модификации 09).

Комплексы измерительно-вычислительные ТН-01 обеспечивают вычисления:

• - температуры нефти и нефтепродуктов;

• - избыточного давления нефти и нефтепродуктов;

• - объемного и массового расхода нефти и нефтепродуктов;

• - вязкости нефти;

• - содержания воды в нефти;

• - содержания серы в нефти;

• - объема и массы брутто нефти, объема и массы нефтепродуктов;

• - массы нетто нефти;

• - средневзвешенных значений температуры нефти и нефтепродуктов;

• - средневзвешенных значений избыточного давления нефти и нефтепродуктов;

• - средневзвешенных значений плотности нефти и нефтепродуктов;

• - средневзвешенных значений вязкости;

• - средневзвешенных значений содержания воды;

• - средневзвешенных значений содержания серы;

• - плотности нефти и нефтепродуктов в рабочих условиях;

• - плотности нефти и нефтепродуктов, приведенной в соответствии с Р 50.2.076-2010 «Рекомендации по метрологии. ГСИ. Плотность нефти и нефтепродуктов. Методы расчета. Программа и таблицы приведения» к стандартным условиям (температура 15 °С и 20 °С, избыточное давление 0 МПа);

• - объема нефти и нефтепродуктов, приведенного к стандартным условиям (температура 15 °С и 20 °С, избыточное давление 0 МПа).

Комплексы измерительно-вычислительные ТН-01 выполняют следующие функции:

• - обработку результатов измерений при проведении поверки преобразователей расхода в соответствии с МИ 1974-2004 «Рекомендация. ГСИ. Преобразователи расхода турбинные. Методика поверки», МИ 3287-2010 «Рекомендация. ГСИ. Преобразователи объемного расхода. Методика поверки», МИ 3380-2012 «ГСИ. Преобразователи объемного расхода. Методика поверки на месте эксплуатации поверочной установкой», МИ 3233-2009 «Рекомендация. ГСИ. Преобразователи расхода жидкости ультразвуковые серий DFX-MM, DFX-LV фирмы «Metering & Technology SAS», Франция». Методика поверки установками поверочными трубопоршневыми», МИ 3265-2010 «Рекомендация. ГСИ. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации», МИ 3266-2010 «Рекомендация. ГСИ. Преобразователи объемного расхода эталонные. Методика поверки», МИ 3267-2010 «Рекомендация. ГСИ. Преобразователи объемного расхода. Методика поверки с помощью эталонного преобразователя объемного расхода», МИ 3312-2011 «Рекомендация. ГСИ. Преобразователи расхода жидкости ультразвуковые. Методика поверки комплектом трубопоршневой поверочной установки, поточного преобразователя плотности и счетчиков-расходомеров массовых», МИ 3151-2008 «ГСИ. Счетчики-расходомеры массовые. Методика поверки на месте эксплуатации трубопоршневой поверочной установкой в комплекте с поточным преобразователем плотности», МИ 3272-2010 «ГСИ. Счетчики-расходомеры массовые. Методика поверки на месте эксплуатации компакт-прувером в комплекте с турбинным преобразователем расхода и поточным преобразователем плотности», МИ 3288-2010 «Рекомендация. ГСИ. Счетчики-расходомеры массовые. Методика поверки комплектом компакт-прувера, преобразователя объемного расхода и поточного преобразователя плотности», МИ 3189-2009 «Рекомендация. ГСИ. Счетчики-расходомеры массовые Micro Motion фирмы «Emerson Process Management». Методика поверки комплектом трубопоршневой поверочной установки или компакт-прувера и поточного преобразователя плотности», ГОСТ Р 8.908-2015 «ГСИ. Средства измерений объемного расхода нефти и нефтепродуктов. Испытания, поверка и калибровка с применением трубопоршневых поверочных установок», МИ 3234-2010 «Рекомендация. ГСИ. Преобразователи расхода ультразвуковые. Методика поверки установками поверочными на базе компакт-прувера с компаратором»;

• - обработку результатов измерений при проведении поверки поверочных установок в соответствии с МИ 3155-2008 «Рекомендация. ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе мерника и объемного счетчика», МИ 2974-2006 «Рекомендация. ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой поверочной установкой 1-го разряда с компаратором»;

• -  обработку результатов измерений при проведении поверки поточных преобразователей плотности в соответствии с МИ 2816-2012 «Рекомендация. ГСИ. Преобразователи плотности поточные. Методика поверки на месте эксплуатации»;

• - обработку результатов измерений при проведении контроля метрологических характеристик поточных преобразователей плотности в соответствии с МИ 3532-2015 «Рекомендация. ГСИ. Рекомендации по определению массы нефти при учетных операциях с применением систем измерений количества и показателей качества нефти»;

• - обработку результатов измерений при проведении контроля метрологических характеристик поточных вискозиметров в соответствии с И-17.060.00-ЦМО-008-14 «Инструкция. Поточный вискозиметр. Методика контроля метрологических характеристик по результатам испытаний точечной пробы в химико-аналитической лаборатории»;

• - обработку результатов измерений при проведении контроля метрологических характеристик поточных влагомеров в соответствии с И-17.060.00-ЦМО-009-14 «Инструкция. Поточный влагомер. Методика контроля метрологических характеристик по результатам испытаний точечной пробы в химико-аналитической лаборатории»;

• - управление электроприводом исполнительного механизма поверочной установки (четырехходового крана) и приводами автоматических пробоотборников (для модификаций 10, 11, 12 и 13).

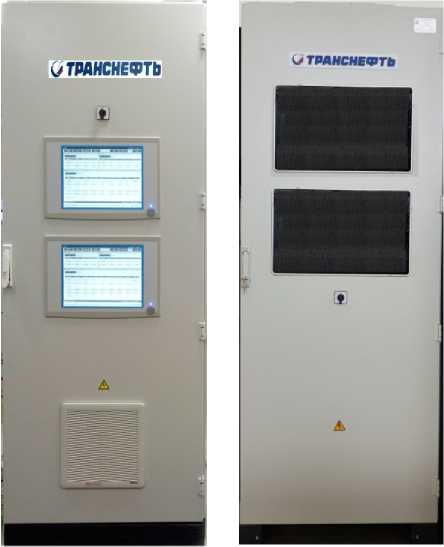

Общий вид средства измерений представлен на рисунке 1.

Примечание - Общий вид может отличаться от представленных на рисунке 1 в части установленных на лицевой двери шкафов моделей мониторов, расположения

вентиляционных решеток и т.д.

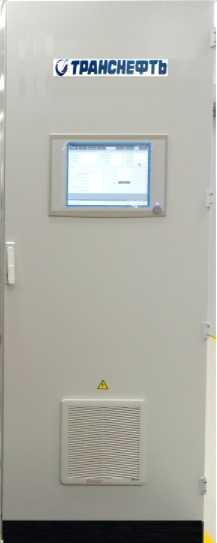

б) модификация

02, 06, 11, 13

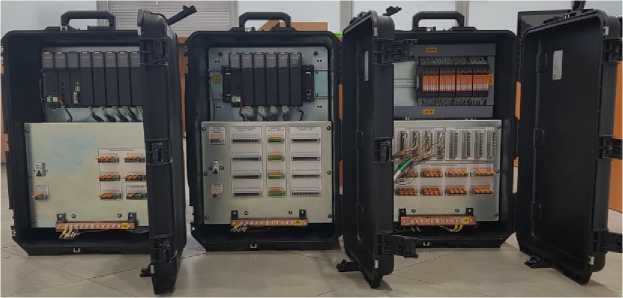

г) модификация 09

Рисунок 1 - Общий вид средства измерений

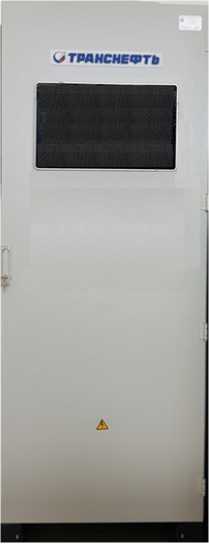

в) модификация

03, 04, 07, 08

Пломбировка комплекса измерительно-вычислительного ТН-01 осуществляется путем пломбировки контроллера программируемого логического REGUL RX00, входящего в состав комплекса измерительно-вычислительного ТН-01, нанесением знака поверки методом давления на свинцовую (пластмассовую) пломбу, установленную на проволоке, пропущенной через существующие технологические отверстия в монтажной плате шкафа или передней панели кейса.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

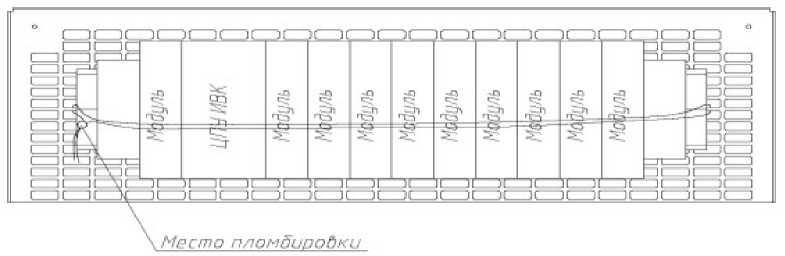

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки контроллера программируемого логического REGUL RХ00

Заводской номер комплекса измерительно-вычислительного ТН-01 наносится на маркировочную табличку, закрепленную на внутренней или внешней стороне двери шкафа или крышки кейса, с помощью специализированного струйного принтера с термическим закреплением печати.

В комплексах измерительно-вычислительных ТН-01 применяется встроенное программное обеспечение (ПО). ПО имеет разделение на метрологически значимую часть и метрологически незначимую часть.

ПО комплекса измерительно-вычислительного ТН-01 предназначено для обработки измерительной информации от первичных преобразователей расхода, температуры, давления, содержания воды, содержания серы, плотности, вязкости, вычислений расхода и количества нефти и нефтепродуктов, индикации результатов измерений, сохранения результатов измерений и настроек комплекса измерительно-вычислительного ТН-01 в архивах, настройки и проведения диагностики комплекса измерительно-вычислительного ТН-01.

Комплекс измерительно-вычислительный ТН-01 создает и хранит данные двухчасовых, сменных, суточных и месячных отчетов, паспортов качества нефти и валовых актов приема-сдачи нефти и нефтепродуктов.

Комплекс измерительно-вычислительный ТН-01 обеспечивает защиту от несанкционированного доступа к ПО. Защита реализуется при помощи многоуровневой системы паролей.

Уровень защиты метрологически значимой части ПО комплекса измерительновычислительного ТН-01 «высокий» в соответствии с Р 50.2.077-2014 «Рекомендации по метрологии. ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 1 - Идентификационные данные программного обеспечения

Продолжение таблицы 1

Продолжение таблицы 1

Продолжение таблицы 1

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Лист № 10

Всего листов 11

Продолжение таблицы 3

наносится на маркировочную табличку, закрепленную на внутренней или внешней стороне двери шкафа или крышки кейса, с помощью специализированного струйного принтера с термическим закреплением печати, и на нижнюю часть титульных листов руководства по эксплуатации и паспорта по центру типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

приведены в разделе 2 «Использование по назначению» части 1 руководства по эксплуатации.

Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А»

Приказ Росстандарта от 31.07.2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

ГОСТ Р 8.674-2009 ГСИ. Общие требования к средствам измерений и техническим системам и устройствам с измерительными функциями

ГОСТ Р 8.883-2015 ГСИ. Программное обеспечение средств измерений. Алгоритмы обработки, хранения, защиты и передачи измерительной информации. Методы испытаний

ГОСТ 8.587-2019 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений

АКТН.421000.600ТУ Комплексы измерительно-вычислительные    ТН-01.

Технические условия
