№3010 от 18.12.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 132532
О переоформлении свидетельства № 70592 об утверждении типа средств измерений "Устройства весоизмерительные автоматические Garvens С"
и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 3010 от 18.12.2019
![Приказ Росстандарта №3010 от 18.12.2019, https://oei-analitika.ru](../kurilka/orders_html/1577282856922_files/1577282856922-1.png)
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ18 декабря 2019 г.
№ ЗОЮ
Москва
О переоформлении свидетельства № 70592 об утверждении типа средств измерений «Устройства весоизмерительные автоматические Garvens С» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «Метлер-Толедо Восток» от 23 сентября 2019 г. №№ 23/2-LSP/19, 23/3-LSP/19 приказываю:
-
1. Внести изменения в описание типа устройств весоизмерительных автоматических Garvens С, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 71849-18, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Установить поверку устройств весоизмерительных автоматических Garvens С по документу МЦКЛ.0228.МП с изменением № 1 «Устройства весоизмерительные автоматические Garvens С. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 14 октября 2019 г., и распространить действие документа на устройства весоизмерительные автоматические Garvens С, находящиеся в эксплуатации.
-
3. Переоформить свидетельство № 70592 об утверждении типа устройств весоизмерительных автоматических Garvens С, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 71849-18, в связи с внесением изменений в методику поверки.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
г' Л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии. _______________
СВЕДЕНИЯ О СЕН1ШЖАТЕ ЭН
сертификат: OOE1036E1B07EOFB80EA118900BC&6D090
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11.2019 до 06.11.2020
V ' ---
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии
от «18» декабря 2019 г. № 3010
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства весоизмерительные автоматические Garvens С Назначение средства измеренийУстройства весоизмерительные автоматические Garvens С (далее - АВУ) предназначены для измерения массы фасованной продукции, распределения продукции на две и более подгруппы в зависимости от значения разности между их массой и номинальным установленным значением и/или этикетирования изделий.
Описание средства измеренийПринцип действия АВУ основан на преобразовании возникающей под действием силы тяжести объекта измерений деформации упругих элементов входящих в состав ГПУ весоизмерительных датчиков (тензометрических или с системой электромагнитной компенсации) в электрический сигнал, пропорциональный массе груза. Далее электрический сигнал преобразуется в цифровой код с помощью аналого-цифрового преобразователя (АЦП). Преобразованный сигнал обрабатывается компьютерным терминалом (далее - терминал) и значение массы груза индицируется на цифровом дисплее терминала.
В устройствах сортировки по массе, если отклонение измеренного значения массы от заданного при настройке АВУ превышает установленные пределы, срабатывает исполнительный механизм отбраковки (сортировки).
В устройствах для этикетирования массы измеренное значение массы передается на печатающее устройство для нанесения этикетки. При оснащении АВУ интерфейсами связи (RS232, RS 422/485, CL20mA, Ethernet, USB-slave, Bluetooth, WLAN, Analog Output, Allen-Bradley RIO, ProfiBus DP, ControlNet, Eternet/IP, Modbus Plus, DeviceNet, OPC Server, специальные USB флеш-карты Print Stick и т.п.) измеренные значения передаются на внешние электронные устройства.
Все модификации АВУ имеют модульную конструкцию, обеспечивающую возможность встраивать их в различные технологические линии, и, как правило включают в себя следующие функциональные, идентифицируемые узлы, связанные друг с другом цифровыми интерфейсами связи:
-
- одно или более грузоприемных устройств, далее - ГПУ, включающее в себя весоизмерительные датчики;
-
- одну или более грузовых транспортных систем, конструктивно объединённых с ГПУ, или представляющих собой отдельный узел или без таковых;
-
- два или более ленточных и/или роликовых грузовых конвейера или без таковых;
-
- одно или более устройств обработки данных: аналоговых или цифровых, которые могут быть объедены с ГПУ во взвешивающий модуль;
-
- индикатор или терминал с цифровым сенсорным дисплеем и/или клавиатурой оператора.
В зависимости от назначения АВУ, они комплектуются датчиками нахождения груза на ГПУ, сортирующими устройствами, печатающими устройствами, металлодетекторами, X-Ray детекторами, устройствами машинного зрения CI-Vision, устройствами измерения габаритов CARGOSCAN, сканерами для чтения штрих-кодов, видео камерами и т.д.
Модификации C31XX, CM31XX - выполнены на единой конструктивной основе и в своем составе содержат весоизмерительные датчики тензометрические моделей DMS20 или MT0785.
Модификации C33XX, CM33XX - выполнены на единой конструктивной основе и в своем составе могут использовать весоизмерительные датчики моделей:
-
- с системой электромагнитной компенсации -TF10 или TF20;
-
- тензометрические - DMS20.
Модификации C35XX, CM35XX, CX35XX, CV35XX - выполнены на единой конструктивной основе и в своем составе содержат весоизмерительные датчики моделей с системой электромагнитной компенсации - BF2-L - N, TF10 или TF20.
Модификации C21XX, C23XX, CM23XX - выполнены на единой конструктивной основе и в своем составе содержат весоизмерительные датчики моделей:
-
- с системой электромагнитной компенсации -LB60, LCC150, LCC300;
-
- тензометрические - E100.
Все применяемые весоизмерительные датчики имеют дополнительную маркировочную табличку на которой указывается обозначение их модели.
АВУ содержат следующие устройства и функции в соответствии с ГОСТ Р 547962011:
-
- динамическая регулировка (п. 5.2.3);
-
- полуавтоматическое устройство установки нуля (п. 3.2.10.10);
-
- автоматическое устройство установки нуля (п. 3.2.10.11);
-
- устройство первоначальной установки нуля (п. 3.2.10.12);
-
- устройство слежения за нулем (п. 3.2.10.13);
-
- полуавтоматическое устройство взвешивания (выборки) тары (п. 3.2.10.16);
-
- устройство предварительного задания (выборки) массы тары (п. 3.2.10.17);
-
- устройство обнаружения случайной поломки или разрегулирования (п. 5.2.2).
Структура условного обозначения модификаций АВУ имеет вид:
С Х ХХ Х Х
Степень защиты от проникновения в устройство пыли и воды (от 0 до 3).____________________________________________________________
Разрешение экрана терминала
3 - HMI 7"
5 - HMI 12"
7 - HMI 15"_____________________________________________________
21, 23, 31, 33, 35
Условное обозначение модификаций с различной конструкцией грузовой транспортной системы, ГПУ, возможным набором дополнительных устройств и/или опций и применяемыми весоизмерительными датчиками в соответствии с описанием____________________________________________
Если присутствует
М - наличие металлодетектора
Х - наличие X-Ray детектора
V - наличие системы CI-Vision__________________________________________
Обозначение типа
Обозначение класса точности по ГОСТ Р 54796-2011, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных АВУ), минимальной нагрузки Min, поверочного деления e (ei поддиапазонов взвешивания многоинтервальных АВУ), действительной цены деления d (di поддиапазонов взвешивания многоинтервальных АВУ), указываются на маркировочной табличке АВУ, разрушающейся при удалении, а также отображаются на дисплее. Дополнительно на маркировочной табличке указывается:
-
- наименование или товарный знак предприятия-изготовителя;
-
- условное обозначение устройств;
-
- знак утверждения типа средства измерений;
-
- диапазон рабочих температур;
-
- год изготовления;
-
- скорость грузовой транспортной системы V, м/мин.
Знак поверки в виде наклейки наносится на доступную для осмотра маркировочную табличку АВУ.
Пломбировки подвергаются переключатели настройки/юстировки, а также в зависимости от исполнения АВУ детали ГПУ, на которые крепятся маркировочные таблички.
Общий вид АВУ показан на рисунках 1 - 8.
Схема пломбировки АВУ от несанкционированного доступа определяется составом и компоновкой комбинации модулей и приведена на рисунках 9 - 12.
![Приказ Росстандарта №3010 от 18.12.2019, https://oei-analitika.ru](../kurilka/orders_html/1577282856952_files/1577282856952-1.jpg)

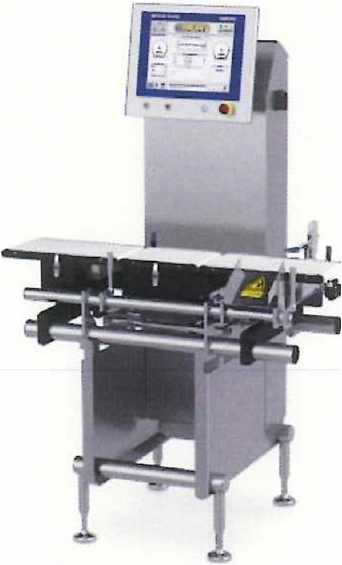

Рисунок 1 - Внешний вид системы C31XX
![Приказ Росстандарта №3010 от 18.12.2019, https://oei-analitika.ru](../kurilka/orders_html/1577282856952_files/1577282856952-2.jpg)

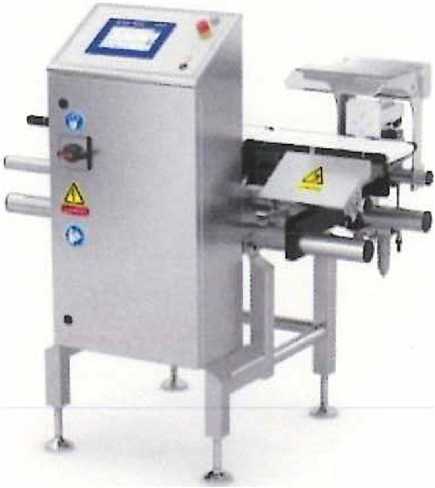

Рисунок 2 - Внешний вид системы C33XX
![Приказ Росстандарта №3010 от 18.12.2019, https://oei-analitika.ru](../kurilka/orders_html/1577282856952_files/1577282856952-3.jpg)
Рисунок 3 - Внешний вид системы C35XX
![Приказ Росстандарта №3010 от 18.12.2019, https://oei-analitika.ru](../kurilka/orders_html/1577282856952_files/1577282856952-4.jpg)

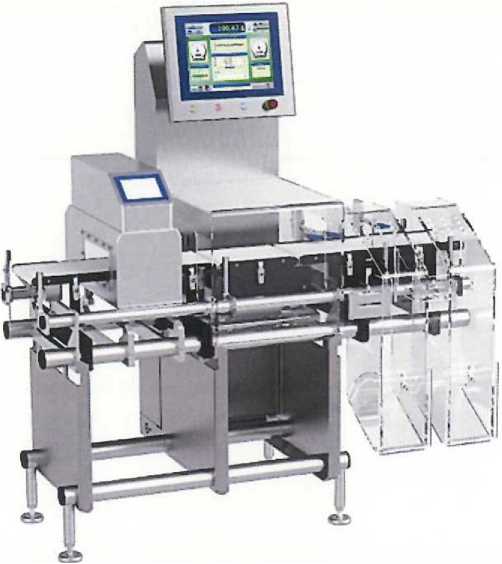

Рисунок 4 - Внешний вид системы CM35XX
TOLEDO
![Приказ Росстандарта №3010 от 18.12.2019, https://oei-analitika.ru](../kurilka/orders_html/1577282856952_files/1577282856952-5.jpg)

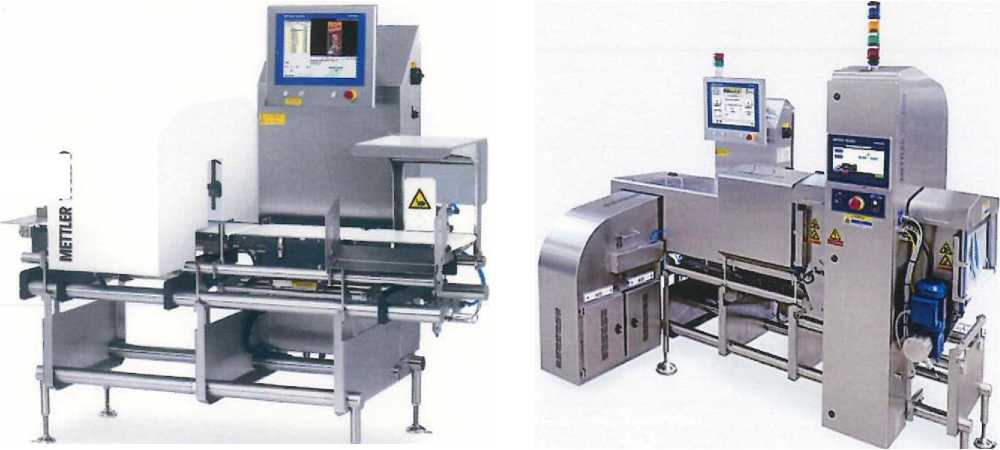

Рисунок 5 - Внешний вид системы CV35XX Рисунок 6 - Внешний вид системы CX35XX
![Приказ Росстандарта №3010 от 18.12.2019, https://oei-analitika.ru](../kurilka/orders_html/1577282856952_files/1577282856952-6.jpg)

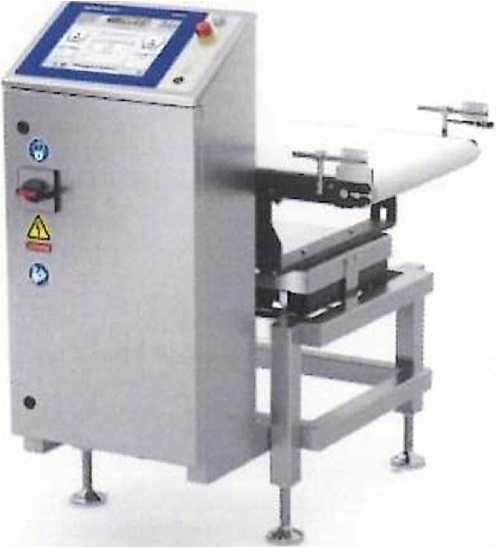

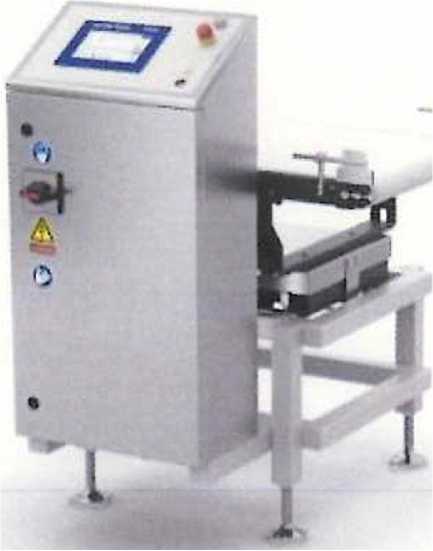

Рисунок 7 - Внешний вид системы C21XX
![Приказ Росстандарта №3010 от 18.12.2019, https://oei-analitika.ru](../kurilka/orders_html/1577282856952_files/1577282856952-7.jpg)

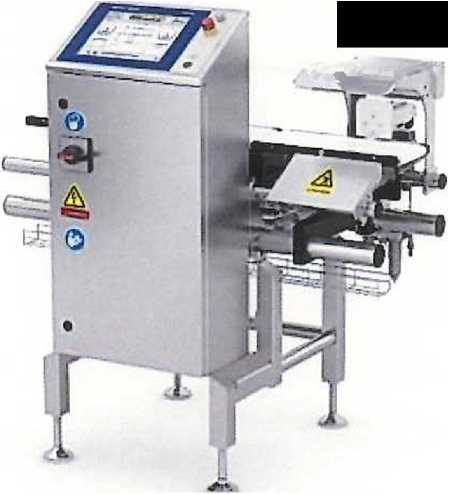

Рисунок 8 - Внешний вид системы C23XX
![Приказ Росстандарта №3010 от 18.12.2019, https://oei-analitika.ru](../kurilka/orders_html/1577282856952_files/1577282856952-8.jpg)

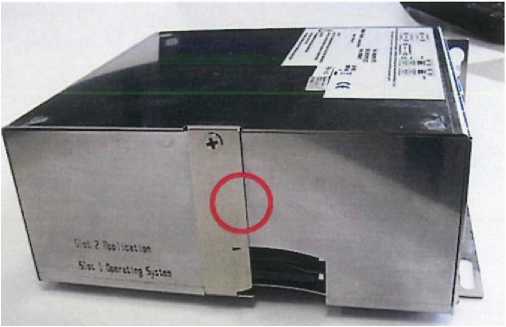

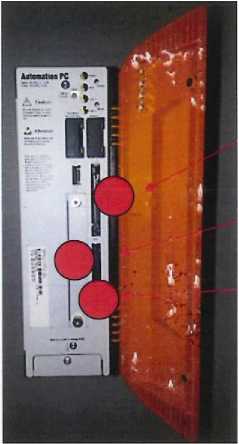

Рисунок 9 - Место пломбировки слота карты памяти терминалов C35XY, CM35XY,
CX35XY, CV35XY для защиты от изменения ПО
![Приказ Росстандарта №3010 от 18.12.2019, https://oei-analitika.ru](../kurilka/orders_html/1577282856952_files/1577282856952-9.jpg)
![Приказ Росстандарта №3010 от 18.12.2019, https://oei-analitika.ru](../kurilka/orders_html/1577282856952_files/1577282856952-10.jpg)

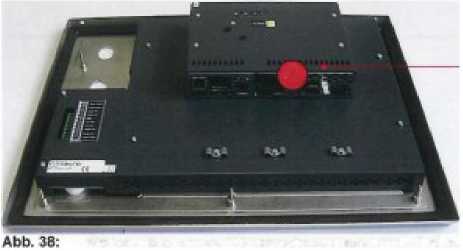

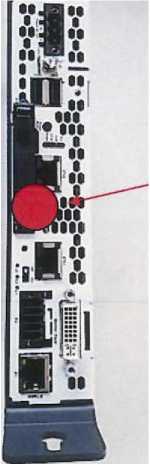

Рисунок 10 - Места пломбировки слотов карт памяти терминалов C31XY, CM31XY, C21XY для защиты от изменения ПО
![Приказ Росстандарта №3010 от 18.12.2019, https://oei-analitika.ru](../kurilka/orders_html/1577282856952_files/1577282856952-11.jpg)
![Приказ Росстандарта №3010 от 18.12.2019, https://oei-analitika.ru](../kurilka/orders_html/1577282856952_files/1577282856952-12.jpg)

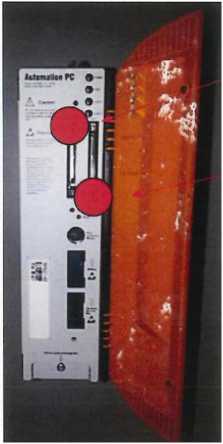

Рисунок 11 - Места
пломбировки слотов карт памяти терминалов C33XY, CM33XY, C23XY для защиты от изменения ПО
![Приказ Росстандарта №3010 от 18.12.2019, https://oei-analitika.ru](../kurilka/orders_html/1577282856952_files/1577282856952-13.jpg)

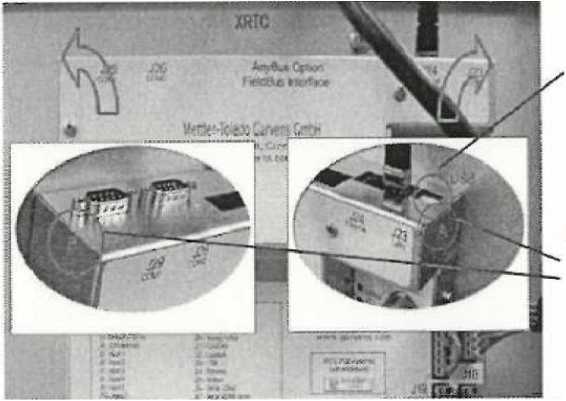

Место пломбирования USB интерфейса для зашиты от изменения ПО
Место пломбирования модуля контроля ГПУ (модуль XRTC) для зашиты от вскрытия (позиции А или В)
Модуль контроля ГПУ (модуль XRTC) для всех модификаций
Рисунок 12 - Пример пломбировки ГПУ
Программное обеспечениеПрограммное обеспечение (далее - ПО) является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя, а также без изменения его идентификационных данных.
Изменение ПО через интерфейс пользователя невозможно.
ПО АВУ является встроенным и делится на законодательно контролируемое и законодательно неконтролируемое. Законодательно контролируемое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП, и загружается только с использованием специального оборудования изготовителя. После этого ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используются следующие средства:
- при включении АВУ и загрузки ПО производится проверка его целостности и сравнение его версии с информацией о версии, хранящейся в модуле " менеджера загрузки программного обеспечения" (далее - MID box). В случае несовпадения версий, соответствующая запись вносится в журнал событий MID box, а проведение измерений становится невозможным.
- АВУ имеет символ E на дисплее и счетчик событий. Символ Е означает что АВУ защищено от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации. Для изменения этих параметров необходимо отключить этот режим, это возможно только при использовании специального электронного ключа (USB WIBU ключ) и пароля, при этом также меняется значение счетчика событий.
Идентификационные данные ПО, значения журнала и счетчика событий доступны для просмотра на дисплее через меню АВУ.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификацио нные данные (признаки) |
Значение | ||||
C31XX, CM31XX, C33XX, CM33XX, C35XX, CM35XX, CX35XX, CV35XX, C21XX, C23XX. |
Модификации с измерителями габаритов | ||||
Идентификацио нное наименование ПО |
Тип весовой ячейки (BF2-L-... -N, TF10..., TF20..., LB60..., LCC150 ..., LCC300 ..., DMS) |
Терминал C-Serie HMI |
XUpdater |
XRTC |
Display software OctoCSM |
Номер версии (идентификаци онный номер) |
PLXXYYZZ |
CSerie HMI X1.Y1.Z1 [LV:1.3] |
I.X1.Y1 |
XRTC Version X1.Y1.Z1 |
1.0.X1.X1 |
ПО* | |||||
Цифровой идентификатор ПО |
BA65 95A5 9D93 |
8BF1 532E |
CS2017 |
C4F3 |
Ox70b681a3 |
Примечание: "XXYYZZ" и "Х1", "Y1", "Z1" изменяемый индекс ПО, не оказывающий влияния на метрологические параметры АВУ, принимающий значения от 0 до 9 для "XXYYZZ" и принимающий значения от 0 до 99 для "Х1", "Yi", "Z1" |
Основные метрологические характеристики АВУ приведены в таблицах 2 - 15.
Таблица 2 - Метрологические характеристики однодиапазонных АВУ C31XX, CM31XX и C33XX, CM33XX с тензометрическим весоизмерительными датчиками DMS20 или MT0785, для автоматического и неавтоматического (статического) режимов работы.
Метрологическая характеристика |
Модификации | ||
C31XX CM31XX |
C33XX CM33XX | ||
Класс точности по ГОСТ Р 54796-2011 |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Максимальная нагрузка Max, г |
6000 |
6000 |
7500 |
Минимальная нагрузка Min, г |
20 |
20 |
40 |
Поверочное деление е, действительная цена деления (шкалы) d, e=d, г |
1 |
1 |
2 |
Число поверочных делений n |
6000 |
6000 |
3750 |
Максимальная скорость взвешивания, нагрузок/мин |
200 |
300 |
300 |
Максимальная скорость грузовой транспортной системы Vmax, м/с1) |
1,65 |
2,5 |
2.5 |
Диапазон взвешивания тары |
100 % Max |
100 % Max |
100 % Max |
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее
Таблица 3 - Метрологические характеристики многоинтервальных АВУ C31XX, CM31XX и C33XX, CM33XX с тензометрическим весоизмерительными датчиками DMS20 или MT0785, для автоматического и неавтоматического (статического) режимов работы.
Метрологическая характеристика |
Модификации | |||
C31XX CM31XX |
C33XX CM33XX | |||
Класс точности по ГОСТ Р 547962011 |
Y(a) |
XIII(1) |
Y(a) |
XIII(1) |
Максимальная нагрузка Max1/ Max2, |
1500/ |
1500/ |
1500/ |
1500/ |
г |
3000 |
3000 |
3000 |
3000 |
Минимальная нагрузка Min, г |
20 |
20 |
20 |
20 |
Поверочное деление e1/e2, действительная цена деления (шкалы) d1/d2, ei=di, г |
0,5/1 |
0,5/1 |
0,5/1 |
0,5/1 |
Число поверочных делений n1/n2 |
3000/ |
3000/ |
3000/ |
3000/ |
3000 |
3000 |
3000 |
3000 | |
Максимальная скорость взвешивания, нагрузок/мин |
200 |
200 |
300 |
300 |
Максимальная скорость грузовой транспортной системы Vmax, м/с1) |
1,65 |
1,65 |
2,5 |
2,5 |
Диапазон взвешивания тары |
100 % Max2 |
100 % Max2 |
100 % Max2 |
100 % Max2 |
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение | ||||
скорости указывается на маркировочной табличке АВУ и дисплее |
Таблица 4 - Метрологические характеристики однодиапазонных АВУ C33XX, CM33XX с весоизмерительным датчиком с системой электромагнитной компенсации TF10 для автоматического и неавтоматического (статического) режимов работы.
Метрологическая |
Модификации | ||||||
характеристика |
C33XX CM33XX | ||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Класс точности по ГОСТ |
Y(a) |
Y(a) |
Y(a) |
Y(a) |
Y(a) |
Y(a) |
Y(a) |
Р 54796-2011 |
XIII(1) |
XIII(1) |
XIII(1) |
XIII(1) |
XIII(1) |
XIII(1) |
XIII(1) |
Максимальная нагрузка Max, г |
300 |
500 |
1000 |
2000 |
3000 |
5000 |
7500 |
Минимальная нагрузка Min, г |
7 |
7 |
7 |
7 |
10 |
10 |
20 |
Поверочное деление е, действительная цена деления (шкалы) d, e=d, г |
0,1 |
0,1 |
0,1 |
0,2 |
0,5 |
0,5 |
1 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Число поверочных делений n |
3000 |
5000 |
10000 |
10000 |
6000 |
10000 |
7500 |
Максимальная скорость взвешивания, нагрузок/мин |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
Максимальная скорость грузовой транспортной системы Vmax, м/с1) |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
Диапазон взвешивания тары |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее |
Таблица 5 - Метрологические характеристики многоинтервальных АВУ C33XX, CM33XX с весоизмерительным датчиком с системой электромагнитной компенсации TF10 для автоматического и неавтоматического (статического) режимов работы.
Метрологическая |
Модификации | ||
характеристика |
C33XX CM33XX | ||
Класс точности по ГОСТ Р |
Y(a) |
Y(a) |
Y(a) |
54796-2011 |
XIII(1) |
XIII(1) |
XIII(1) |
Максимальная нагрузка |
1000/ |
2000/ |
3000/ |
Maxi/ Max2, г |
2000 |
4000 |
6000 |
Минимальная нагрузка Min, г |
7 |
10 |
20 |
Поверочное деление e 1/e2, |
0,1/0,2 |
0,2/0,5 |
0,5/1 |
действительная цена деления | |||
(шкалы) d1/d2, ei=di, г | |||
Число поверочных делений |
10000/ |
10000/ |
6000/ |
П1/П2 |
10000 |
8000 |
6000 |
Максимальная скорость взвешивания, нагрузок/мин |
300 |
300 |
300 |
Максимальная скорость грузовой транспортной системы Vmax, м/с1) |
2,0 |
2,0 |
2,0 |
Диапазон взвешивания тары |
100 % Max2 |
100 % Max2 |
100 % Max2 |
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее
Метрологическая характеристика |
Модификации | |||||||
C33XX, |
CM33XX | |||||||
Класс точности по ГОСТ Р 54796-2011 |
Y(a) XIII(1) |
Y(a) ХШ(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Максимальная нагрузка Max, г |
750 |
1000 |
2000 |
3000 |
4000 |
5000 |
6000 |
7500 |
Минимальная нагрузка Min, г |
4 |
7 |
7 |
10 |
10 |
10 |
20 |
20 |
Действительная цена деления (шкалы) d, г |
0,1 |
0,2 |
0,2 |
0,5 |
0,5 |
0,5 |
1 |
1 |
Поверочное деление е, г |
0,2 |
0,2 |
0,2 |
0,5 |
0,5 |
0,5 |
1 |
1 |
Число поверочных делений n |
3750 |
5000 |
10000 |
6000 |
8000 |
10000 |
6000 |
7500 |
Максимальная скорость взвешивания, нагрузок/мин |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
Максимальная скорость грузовой транспортной системы Vmax, м/с1) |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
Диапазон взвешивания тары |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее
Таблица 7 - Метрологические характеристики однодиапазонных АВУ C35XX, CM35XX, CX35XX, CV35XX с весоизмерительным датчиком с системой электромагнитной компенсации BF2-L-N для автоматического и неавтоматического (статического) режимов работы.
Метрологическая характеристика |
Модификации |
C35XX, CM35XX CX35XX, CV35XX | |
1 |
2 |
Класс точности по ГОСТ Р 54796-2011 |
Y(a) XIII(1) |
Максимальная нагрузка Max, г |
250 |
Минимальная нагрузка Min, г |
3 |
Поверочное деление е, действительная цена деления (шкалы) d, e=d, г |
0,1 |
Число поверочных делений n |
2500 |
1 |
2 |
Максимальная скорость взвешивания, нагрузок/мин |
600 |
Максимальная скорость грузовой транспортной системы Vmax, м/с ) |
2,5 |
Диапазон взвешивания тары |
100 % Max |
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее |
Таблица 8 - Метрологические характеристики однодиапазонных АВУ C35XX, CM35XX, CX35XX, CV35XX с весоизмерительным датчиком с системой электромагнитной компенсации TF10 для автоматического и неавтоматического (статического) режимов работы.
Метрологическая |
Модификации | ||||||
характеристика |
C35XX, CM35XX CX35XX, CV35XX | ||||||
Класс точности по ГОСТ |
Y(a) |
Y(a) |
Y(a) |
Y(a) |
Y(a) |
Y(a) |
Y(a) |
Р 54796-2011 |
XIII(1) |
XIII(1) |
XIII(1) |
XIII(1) |
XIII(1) |
XIII(1) |
XIII(1) |
Максимальная нагрузка Max, г |
300 |
500 |
2000 |
4000 |
6000 |
8000 |
10000 |
Минимальная нагрузка Min, г |
7 |
7 |
7 |
10 |
20 |
20 |
20 |
Поверочное деление е, действительная цена деления (шкалы) d, e=d, г |
0,1 |
0,1 |
0,2 |
0,5 |
1 |
1 |
1 |
Число поверочных делений n |
3000 |
5000 |
10000 |
8000 |
6000 |
8000 |
10000 |
Максимальная скорость взвешивания, нагрузок/мин |
600 |
600 |
600 |
600 |
600 |
600 |
600 |
Максимальная скорость грузовой транспортной системы Vmax, м/с1) |
3,0 |
3,0 |
3,0 |
3,0 |
3,0 |
3,0 |
3,0 |
Диапазон взвешивания |
100 % |
100 % |
100 % |
100 % |
100 % |
100 % |
100 % |
тары |
Max |
Max |
Max |
Max |
Max |
Max |
Max |
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее
Метрологическая |
Модификации | ||
характеристика |
C35XX, CM35XX CX35XX, CV35XX | ||
Класс точности по ГОСТ Р |
Y(a) |
Y(a) |
Y(a) |
54796-2011 |
XIII(1) |
XIII(1) |
XIII(1) |
Максимальная нагрузка Max1/ |
1000/ |
3000/ |
4000/ |
Max2, г |
2000 |
6000 |
8000 |
Минимальная нагрузка Min, г |
7 |
20 |
20 |
Поверочное деление е 1/е2, |
0,1/0,2 |
0,5/1 |
0,5/1 |
действительная цена деления | |||
(шкалы) d1/d2, ei=di, г | |||
Число поверочных делений |
10000/ |
6000/ |
8000/ |
П1/П2 |
10000 |
6000 |
8000 |
Максимальная скорость взвешивания, нагрузок/мин |
600 |
600 |
600 |
Максимальная скорость грузовой транспортной системы Vmax, м/с1) |
3,0 |
3,0 |
3,0 |
Диапазон взвешивания тары |
100 % Max2 |
100 % Max2 |
100 % Max2 |
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее
Таблица 10 - Метрологические характеристики однодиапазонных АВУ C35XX, CM35XX, CX35XX, CV35XX с весоизмерительным датчиком с системой электромагнитной компенсации TF20 для автоматического и неавтоматического (статического) режимов работы.
Метрологическая |
Модификации | ||||||
характеристика |
C35XX, CM35XX CX35XX, CV35XX | ||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Класс точности по ГОСТ |
Y(a) |
Y(a) |
Y(a) |
Y(a) |
Y(a) |
Y(a) |
Y(a) |
Р 54796-2011 |
XIII(1) |
XIII(1) |
XIII(1) |
XIII(1) |
XIII(1) |
XIII(1) |
XIII(1) |
Максимальная нагрузка Max, г |
2000 |
3000 |
5000 |
6000 |
7000 |
8000 |
10000 |
Минимальная нагрузка Min, г |
7 |
10 |
10 |
20 |
20 |
20 |
20 |
Поверочное деление е, действительная цена деления (шкалы) d, e=d, г |
0,2 |
0,5 |
0,5 |
1 |
1 |
1 |
1 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Число поверочных делений n |
10000 |
6000 |
10000 |
6000 |
7000 |
8000 |
10000 |
Максимальная скорость взвешивания, нагрузок/мин |
600 |
600 |
600 |
600 |
600 |
600 |
600 |
Максимальная скорость грузовой транспортной системы Vmax, м/с1) |
3,0 |
3,0 |
3,0 |
3,0 |
3,0 |
3,0 |
3,0 |
Диапазон взвешивания тары |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее |
Таблица 11 - Метрологические характеристики однодиапазонных АВУ C21XX, C23XX и CM23XX с тензометрическим весоизмерительными датчиками E100, для автоматического и неавтоматического (статического) режимов работы.
Метрологическая характеристика |
Модификации | |||||
C21XX |
C23XX CM23XX | |||||
Класс точности по ГОСТ Р 54796-2011 |
Y(a) XIII(1) |
Y(a) ХШ(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Максимальная нагрузка Max, г |
40000 |
60000 |
80000 |
40000 |
60000 |
80000 |
Минимальная нагрузка Min, г |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
Поверочное деление е, действительная цена деления (шкалы) d, e=d, г |
20 |
20 |
50 |
20 |
20 |
50 |
Число поверочных делений n |
2000 |
3000 |
1600 |
2000 |
3000 |
1600 |
Максимальная скорость взвешивания, нагрузок/мин |
150 |
150 |
150 |
150 |
150 |
150 |
Максимальная скорость грузовой транспортной системы Vmax, м/с1) |
1,5 |
1,5 |
1,5 |
2,5 |
2,5 |
2,5 |
Диапазон взвешивания тары |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее
Метрологическая характеристика |
Модификации | |||||
C21XX |
C23XX CM23XX | |||||
Класс точности по ГОСТ Р 54796-2011 |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Максимальная нагрузка Max, г |
6000 |
30000 |
50000 |
6000 |
30000 |
50000 |
Минимальная нагрузка Min, г |
20 |
100 |
200 |
20 |
100 |
200 |
Поверочное деление е, действительная цена деления (шкалы) d, e=d, г |
1 |
5 |
10 |
1 |
5 |
10 |
Число поверочных делений n |
6000 |
6000 |
5000 |
6000 |
6000 |
5000 |
Максимальная скорость взвешивания, нагрузок/мин |
150 |
150 |
150 |
150 |
150 |
150 |
Максимальная скорость грузовой транспортной системы Vmax, м/с1) |
1,5 |
1,5 |
1,5 |
2,0 |
2,0 |
2,0 |
Диапазон взвешивания тары |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее
Таблица 13 - Метрологические характеристики многоинтервальных АВУ C23XX и CM23XX с весоизмерительным датчиком с системой электромагнитной компенсации LB60 для автоматического и неавтоматического (статического) режимов работы.
Метрологическая |
Модификации | ||
характеристика |
C23XX CM23XX | ||
1 |
2 |
3 |
4 |
Класс точности по ГОСТ Р |
Y(a) |
Y(a) |
Y(a) |
54796-2011 |
XIII(1) |
ХШ(1) |
XIII(1) |
Максимальная нагрузка Max1/ |
6000/ |
20000/ |
30000/ |
Max2, г |
12000 |
35000 |
50000 |
Минимальная нагрузка Min, г |
40 |
200 |
200 |
Поверочное деление е 1/е2, |
1/2 |
5/10 |
5/10 |
действительная цена деления | |||
(шкалы) d1/d2, ei=di, г | |||
Число поверочных делений |
6000/ |
4000/ |
6000/ |
П1/П2 |
6000 |
3500 |
5000 |
1 |
2 |
3 |
4 |
Максимальная скорость взвешивания, нагрузок/мин |
150 |
150 |
150 |
Максимальная скорость грузовой транспортной системы Vmax, м/с1) |
2,0 |
2,0 |
2,0 |
Диапазон взвешивания тары |
100 % Max2 |
100% Max2 |
100% Max2 |
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее |
Таблица 14 - Метрологические характеристики однодиапазонных АВУ C21XX, C23XX и CM23XX с весоизмерительным датчиком с системой электромагнитной компенсации L CC150 для автоматического и неавтоматического (статического) режимов работы.
Метрологическая характеристика |
Модификации | |||||
C21XX |
C23XX CM23XX | |||||
Класс точности по ГОСТ Р 54796-2011 |
Y(a) XIII(1) |
Y(a) ХШ(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Максимальная нагрузка Max, г |
30000 |
60000 |
80000 |
30000 |
60000 |
80000 |
Минимальная нагрузка Min, г |
100 |
200 |
400 |
100 |
200 |
400 |
Поверочное деление е, действительная цена деления (шкалы) d, e=d, г |
5 |
10 |
20 |
5 |
10 |
20 |
Число поверочных делений n |
6000 |
6000 |
4000 |
6000 |
6000 |
4000 |
Максимальная скорость взвешивания, нагрузок/мин |
150 |
150 |
150 |
150 |
150 |
150 |
Максимальная скорость грузовой транспортной системы Vmax, м/с1) |
1,5 |
1,5 |
1,5 |
2,5 |
2,5 |
2,5 |
Диапазон взвешивания тары |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее
Метрологическая характеристика |
Модификации | |||||
C21XX |
C23XX CM23XX | |||||
Класс точности по ГОСТ Р 54796-2011 |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Y(a) XIII(1) |
Максимальная нагрузка Max, г |
60000 |
70000 |
80000 |
60000 |
70000 |
80000 |
Минимальная нагрузка Min, г |
200 |
400 |
400 |
200 |
400 |
400 |
Поверочное деление е, действительная цена деления (шкалы) d, e=d, г |
10 |
20 |
20 |
10 |
20 |
20 |
Число поверочных делений n |
6000 |
3500 |
4000 |
6000 |
3500 |
4000 |
Максимальная скорость взвешивания, нагрузок/мин |
150 |
150 |
150 |
150 |
150 |
150 |
Максимальная скорость грузовой транспортной системы Vmax, м/с1) |
1,5 |
1,5 |
1,5 |
2,5 |
2,5 |
2,5 |
Диапазон взвешивания тары |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
100 % Max |
1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее
Пределы допускаемой средней (систематической) погрешности при автоматическом режиме работы АВУ класса точности ХШ(1) в зависимости от нагрузки приведены в таблице 16.
Таблица 16
Нагрузка m, выраженная в поверочных делениях, е |
Пределы допускаемой средней погрешности для АВУ класса Х | |
ХШ(1) |
первичная поверка |
в эксплуатации |
от Min до 500 e включ. |
±0,5 e |
±1,0 e |
св. 500 е до 2000 e включ. |
±1,0 e |
±2,0 e |
св. 2000 e до Max включ. |
±1,5 e |
±3,0 e |
Пределы допускаемой погрешности (MPE) при автоматическом режиме работы АВУ класса точности Y(a) в зависимости от нагрузки приведены в таблице 17.
Таблица 17
Нагрузка m, выраженная в поверочных делениях, е |
MPE для АВУ класса Y | |
Y(a) |
первичная поверка |
в эксплуатации |
от Min до 500 e включ. |
±1,0 e |
±1,5 e |
св. 500 е до 2000 e включ. |
±1,5 e |
±2,5 e |
св. 2000 e до Max включ. |
±2,0 e |
±3,5 e |
Пределы допускаемой погрешности (MPE) при неавтоматическом (статическом) режиме работы систем классов точности ХШ (1), Y(a) в зависимости от нагрузки, приведены в таблице 18.
Таблица 18
Нагрузка т, выраженная в поверочных делениях, е |
MPE для АВУ для классов X и Y | |
ХШ(1) и Y(a) |
первичная поверка |
в эксплуатации |
от Min до 500 e включ. |
±0,5 e |
±1,0 e |
св. 500 е до 2000 e включ. |
±1,0 e |
±2,0 e |
св. 2000 e до Max включ. |
±1,5 e |
±3,0 e |
Пределы допускаемой погрешности АВУ после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.
Значение предела допускаемого стандартного отклонения, при автоматическом режиме работы АВУ при первичной поверке и в эксплуатации, выраженное процентах от массы нагрузки (m) или в граммах, для систем класса точности ХШ(1) указано в таблице 19.
Таблица 19
Значение массы нагрузки (m) г |
Предел допускаемого стандартного отклонения | |
при первичной поверке |
в эксплуатации | |
От Min до 50 включ. |
0,48 % |
0,6 % |
Св. 50 до 100 включ. |
0,24 г |
0,3 г |
Св. 100 до 200 включ. |
0,24 % |
0,3 % |
Св. 200 до 300 включ. |
0,48 г |
0,6 г |
Св. 300 до 500 включ. |
0,16 % |
0,2 % |
Св. 500 до 1000 включ. |
0,8 г |
1,0 г |
Св. 1000 до 10000 включ. |
0,08 % |
0,1 % |
Св. 10000 до 15000 включ. |
8 г |
10 г |
Св. 15000 до Max включ. |
0,053 % |
0,067 % |
Значения габаритных размеров и массы модификаций устройств указаны в таблице 20.
Таблица 20
Обозначение модификации |
Габаритные размеры, не более, мм |
Масса, кг, не более |
C31XX, CM31XX |
4200х1000х2000 |
550 |
C33XX, CM33XX |
4200х1000х2000 |
550 |
C35XX, CM35XX, CX35XX, CV35XX |
4200х1000х2000 |
550 |
C21XX |
5100х1500х1700 |
750 |
C23XX |
5100х1500х1700 |
750 |
Таблица 21 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих температур, о С |
от 0 до + 40 |
Электрическое питание от сети переменного тока:
|
от 195,5 до 253 от 49 до 51 |
Потребляемая мощность, В-А, не более |
750 |
Средняя наработка на отказ, ч, не менее |
24000 |
Средний срок службы, лет |
10 |
Комплектность средства измерений
Таблица 22 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Устройство весоизмерительное автоматическое |
Garvens С |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МЦКЛ.0228.МП |
1 экз. |
осуществляется в соответствии с документом МЦКЛ.0228.МП «Устройства весоизмерительные автоматические Garvens С. Методика поверки» с изменением № 1, утвержденным ЗАО КИП «МЦЭ» 14.10.2019 г.
Основные средства поверки:
-
- рабочие эталоны 2-го, 3-го, 4-го разрядов по Приказу Росстандарта от 29.12.2018 г. № 2818 гири номинальной массой от 1 г до 80 кг, класса точности F1, F2, М1 по ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования»;
-
- весы неавтоматического действия по ГОСТ OIML R 76-1-2011, обеспечивающие измерения испытательной нагрузки с погрешностью, не превышающей 1/3 пределов допускаемых пределов погрешности устройств.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунках 9 - 12.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к устройствам весоизмерительным автоматическим Garvens СГОСТ Р 54796-2011 Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний
Приказ Росстандарта от 29.12.2018 г. № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы
Техническая документация фирмы-изготовителя
ИзготовительФирма «Mettler-Toledo GARVENS GmbH», Германия
Адрес: В-31180 Giesen, Kampsts, 7, Germany Телефон: (+49 5121) 9 33-0
Http: www.garvens.com
ЗаявительАкционерное общество «Меттлер-Толедо Восток»
(АО «Меттлер-Толедо Восток»)
ИНН 7705125499
Адрес: 101000, г. Москва, Сретенский бульвар, д. 6/1, стр. 1, офис 6
Телефон: +7 (495) 777-70-77
E-mail: inforus@mt.com
Http: www.mt.com
Испытательный центрЗакрытое акционерное общество Консалтинго-инжиниринговое предприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон (факс): +7(495) 491-78-12
Е-mail: sittek@mail.ru
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
