Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «19» декабря 2017 г. №2874

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки топливораздаточные УТЭД-М

Назначение средства измерений

Установки топливораздаточные УТЭД-М (далее - установки), предназначены для измерений объема и массы продукта (бензин, керосин, дизельное топливо, масла) вязкостью от 0,55 до 300 мм2/с (от 0,55 до 300 сСт) при выдаче в баки транспортных средств и в тару потребителя.

Описание средства измерений

Измерительная установка состоит из гидравлической части, блока индикации и управления. Гидравлическая часть может состоять из нескольких идентичных гидравлических систем (до 10).

Каждая гидравлическая система включает в себя: фильтр очистки продукта с тонкостью фильтрования до 20 мкм (сменный фильтрующий элемент из специальной фильтровальной бумаги); массовый расходомер кориолисового типа, либо объемный расходомер турбинного типа или с овальными шестернями оснащенный встроенным датчиком импульсов; двухходовой электромагнитный клапан, предназначенный для блокировки подачи топлива в нерабочем режиме и снижения потока в конце измеряемой дозы, а также для блокировки данной гидравлической системы при выходе ее из строя; обратный клапан, предназначенный для перекрытия трубопровода с целью исключения движения продукта в обратном направлении.

В составе установки может устанавливаться насос, газоотделитель соответствующей производительности и измеритель плотности. Установки исполнения «Норд» (исполнения для холодного климата) дополнительно комплектуются устройствами электрообогрева.

Гидравлическая система установки обеспечивает измерение объема и массы светлых нефтепродуктов вязкостью от 0,55 до 6,0 мм2/с (от 0,55 до 6,0 сСт) и масел вязкостью от 6,0 до 300 мм2/с (от 6,0 до 300 сСт). Значение диапазона вязкости указывается в обозначении установки.

Блок управления и индикации установки выполнен в виде электронной платы, размещенной в герметичном корпусе, содержащей входные и выходные электрические цепи предназначен для управления режимами налива; дозирования заданного объема или массы продукта путем управления исполнительными механизмами, запорной арматурой; получения, хранения, отображения на дисплее и передачи измеряемых величин по интерфейсу связи на внешнее управляющее устройство. На индикаторах блока управления отображается информацию об измеренном количестве перекачанного продукта:

  • - объем разовой дозы в литрах;

  • - масса разовой дозы в килограммах;

  • - суммарный объем в литрах;

  • - суммарная масса в килограммах;

  • - текущая температура продукта*;

  • - текущая плотность продукта*;

  • - информация о цене и стоимости продукта и отпущенной дозы*;

  • - информация о текущем состоянии блока управления.

* опционально при заказе.

В зависимости от модели установки могут производить:

- модификация УТЭД-М/М непосредственное динамическое измерение массы и вычисление объема (при комплектации массовыми расходомерами: массовый расходомер «Micro Motion» (CMF) (регистрационный номер № 45115-16); массовый расходомер «Krohne» (Optimas 6400, 7300) (регистрационный номер № 53804-13); массовый расходомер «Endress + Hauser» (Promass 80, 83) (регистрационный номер № 15201-11); Y - массовый расходомер «Yokogawa» (Rotamas RCCT, RCCS) (регистрационный номер № 27054-14); массовый расходомер «Элметро-Фломак» (регистрационный номер № 47266-16); массовый расходомер «Эмис-Масс» (Эмис-Масс 260) (регистрационный номер № 42953-15)).

- модификация УТЭД-M/V непосредственное измерение объема (при комплектации объемными расходомерами счетчики жидкости СЖ-ППО и СЖ-ППТ (регистрационный номер № 59916-15) и измерение массы косвенным методом (при дополнительной комплектации плотномером), при котором встроенный объемный расходомер производит непосредственное измерение объема отпущенного продукта, плотность продукта измеряется поточным плотномером «Плот 3» (Плот ЗМ) (регистрационный номер № 20270-12) (или вносится вручную в память контроллера управления по ранее полученным данным), температура продукта измеряется поточным плотномером или датчиком (преобразователем) температуры (термопреобразователь сопротивления платиновые серии TR,TST) (регистрационный номер № 68002-17), встроенным в гидросистему установки. По полученным данным отпущенного объема, его температуре и плотности, контроллер (блок) управления или программное обеспечение «АРМ оператора налива» производит программное определение отпущенной массы продукта.

Все измеренные первичными преобразователями данные (объем, температура, плотность, масса) передаются на управляющий контролер (блок) управления, который имеет программное обеспечение (в дальнейшем - ПО) и обеспечивает прием и обработку полученной информации как от первичных преобразователей, так и от внешних систем управления. На основании полученной информации, внешних команд и собственного алгоритма, заложенного в программном обеспечении, контроллер осуществляет управление исполнительными устройствами и механизмами и производит дозированный отпуск продукта с отображением информации на собственных индикаторах и ее передачей на внешние устройства по интерфейсу связи.

Внешний вид установок топливораздаточных УТЭД-М представлен на фото 1.

Приказ Росстандарта №2874 от 19.12.2017, https://oei-analitika.ru

Фото 1 - Внешний вид установок топливораздаточных УТЭД-М

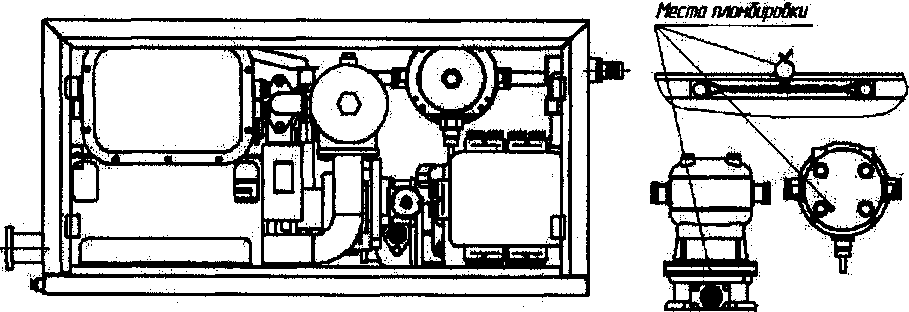

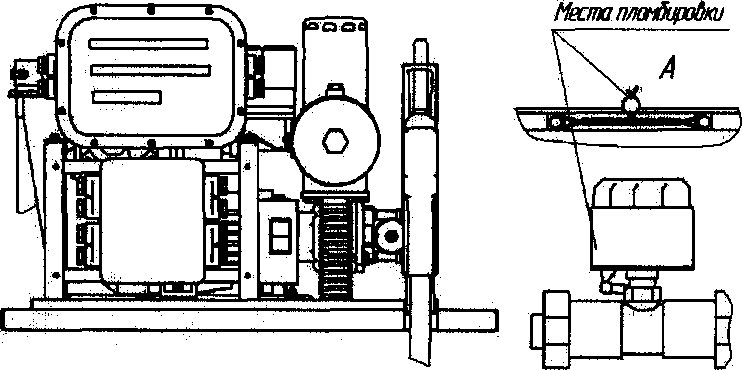

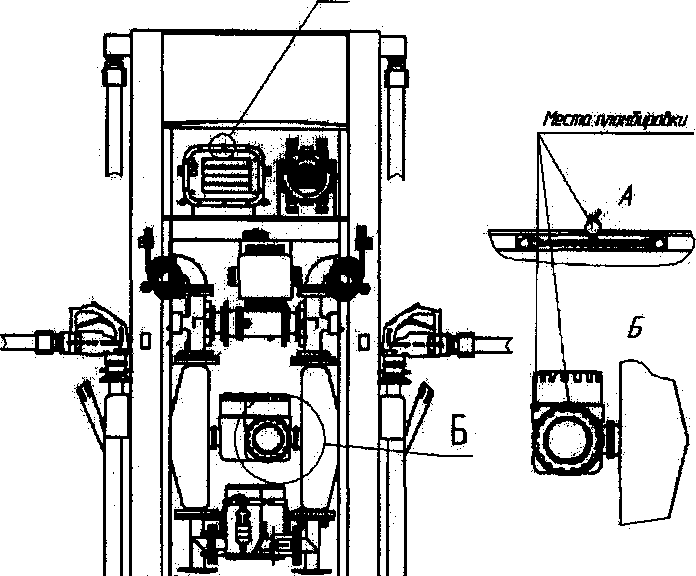

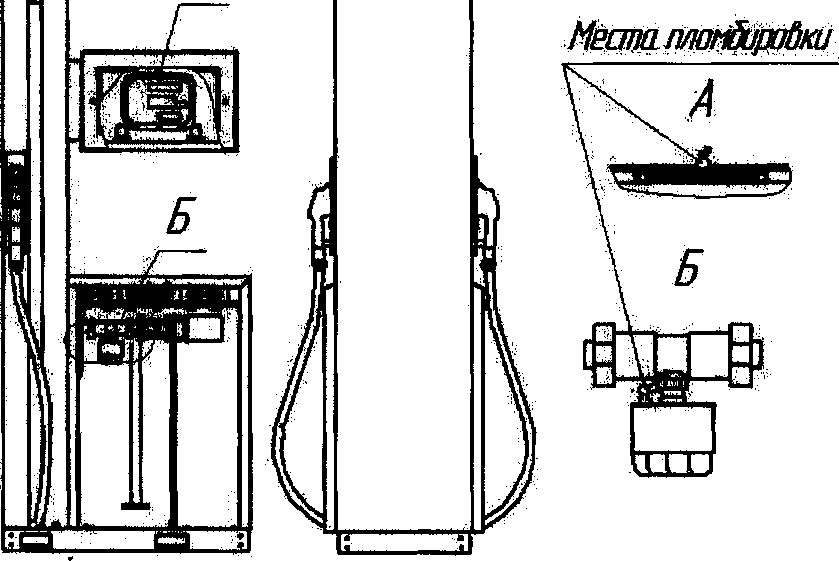

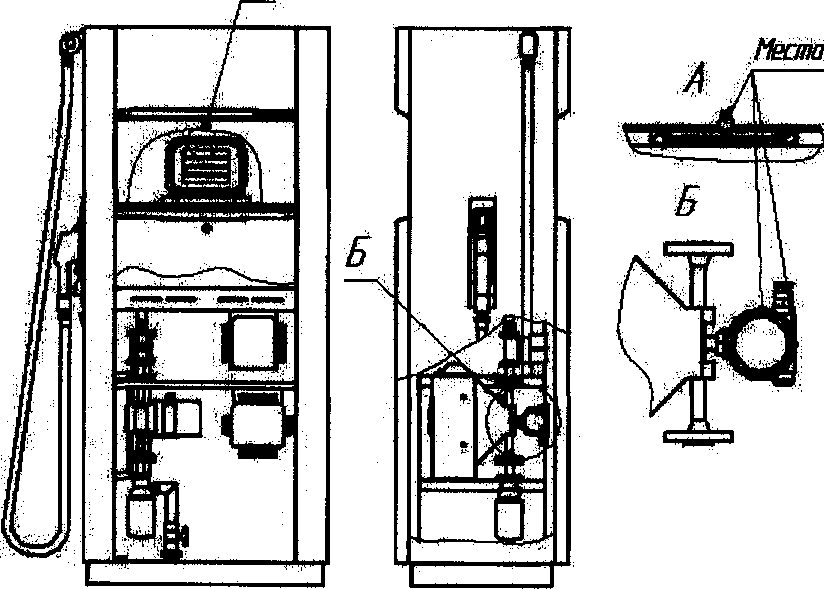

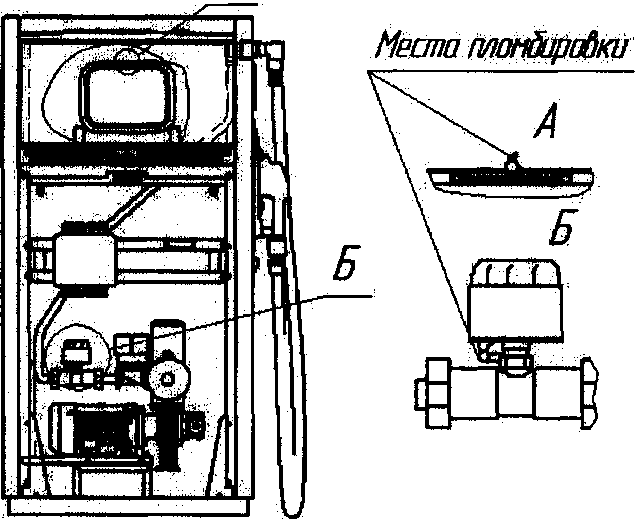

Общий вид установок с указанием мест пломбировки представлен на рисунках 1-6.

Приказ Росстандарта №2874 от 19.12.2017, https://oei-analitika.ru

Рисунок 1

Приказ Росстандарта №2874 от 19.12.2017, https://oei-analitika.ru

Рисунок 2

А

Приказ Росстандарта №2874 от 19.12.2017, https://oei-analitika.ru

Рисунок 3

Приказ Росстандарта №2874 от 19.12.2017, https://oei-analitika.ru

Рисунок 4

А

Приказ Росстандарта №2874 от 19.12.2017, https://oei-analitika.ru
Приказ Росстандарта №2874 от 19.12.2017, https://oei-analitika.ru

Рисунок 6

Программное обеспечение

Программное обеспечение (ПО) подразделяется на метрологически значимое и метрологически незначимое. Метрологически значимое ПО используется только для получения, преобразования и передачи измерительных данных. ПО, которое используется для обеспечения безопасности и управления технологическим процессом, является метрологически незначимым.

Канал прохождения измерительной информации включает в себя расходомер (объемный или массовый), контроллер управления (КУП, БУИ) и персональный компьютер. При наличии в составе установки плотномера, измеренные им значения плотности, передаются в контроллер или ПК для дальнейшего расчета массы жидкости.

ПО, установленное в центральном процессоре БУИ или КУП, содержит метрологически значимые части.

Механическая защита от несанкционированного доступа к процессорам с записанными микропрограммами, осуществляется путем пломбирования корпуса прибора. Кроме того, предусмотрена программная защита от считывания и изменения микропрограмм контроллеров. Защита от несанкционированного доступа к программам на персональном компьютере достигается встроенными средствами операционной системы: идентификацией пользователя с помощью индивидуального имени пользователя и пароля; разделением прав доступа пользователей на уровни: администратора и пользователя.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Наименование ПО

Микропрограмма центрального п

роцессора БУИ

Идентификационное наименование ПО

BUI

Номер версии (идентификационный номер) ПО

01

Цифровой идентификатор ПО

0x6D49

продолжение таблицы 1

Идентификационные данные (признаки)

Наименование ПО

Микропрограмма центрального п

роцессора КУП

Идентификационное наименование ПО

KUP ver.OF

Номер версии (идентификационный номер) ПО

07

Цифровой идентификатор ПО

0х4А47

АРМ оператора налива и слива

Идентификационное наименование ПО

ARM

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО

542F6EA2

Микропрограмма центрального процессора контроллера «Весна-ТЭЦ2-ЗК»

Идентификационное наименование ПО

TR

Номер версии (идентификационный номер) ПО

08

Цифровой идентификатор ПО

0X005309CD

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование параметра

Значение параметра

Диапазон измерений объемного расхода, дм3/мин

от 0 до 400

Диапазон измерений массового расхода, кг/мин

от 0 до 350

Наименьший расход через один счетчик, дм3/мин

5

Наименьший расход через один счетчик, кг/мин

4

Диапазон вязкости измеряемого продукта, мм2

  • - светлые нефтепродукты

  • - масла

от 0,55 до 6,0

от 6,0 до 300

Минимальная доза выдачи через один счетчик, дм3

2 - при расходе 50 дм3/мин 10 - при расходах 100,150 дм3/мин 50 - при расходах от 200 до 400 дм3/мин

Минимальная доза выдачи через один счетчик, кг

2 - при расходе 50 дм3/мин

8 - при расходах 100,150 дм3/мин

40 - при расходах от 200 до 400 дм3/мин

Пределы допускаемой основной относительной погрешности измерения объема при температуре 20±5 °C, %, не более

±0,15; ±0,25

Пределы допускаемой основной относительной погрешности измерения массы при температуре 20±5 °C, %, не более

±0,15; ±0,25

Наибольшие допускаемые изменения действительных значений погрешности при температуре отличной от 20±5 °C в пределах температуры окружающей среды и температуры продукта:

от - 40 °C до + 50 °C - для светлых нефтепродуктов, %, не более;

от + 6 °C до + 50 °C - для масел, %, не более

±0,15; ±0,25

Сходимость показаний, %

|0,15|; 10,251

Номинальная тонкость фильтрования, мкм

20;60;200

Цена деления указателя разового учета, дм3

0,01

Таблица 3 - Технические характеристики

Наименование параметра

Значение параметра

Цена деления указателя разового учета, кг

0,01

Цена деления указателя суммарного учета, дм3

0,01

Цена деления указателя суммарного учета, кг

0,01

Верхний предел показаний указателя разового учета, дм3, не менее

999,99

Верхний предел показаний указателя разового учета, кг, не менее

999,99

Верхний предел показаний указателя суммарного учета, дм3, не менее

999999,99

Верхний предел показаний указателя суммарного учета, кг, не менее

999999,99

Длина раздаточного рукава, м

не менее 3,5

Потребляемая мощность, кВт, не более

Согласно РЭ

Напряжение питания, В

  • - электронасоса

  • - контроллера управления, цепей управления

<2 ол+10% JOU_l5%

от 12 до 24; 2201]™

Количество видов топлива, шт.

от 1 до 5

Габаритные размеры (длина, ширина, высота), мм, не более

Согласно РЭ

Масса, кг, не более

Согласно РЭ

Условия эксплуатации, °C: температура окружающей среды - для исполнений «Норд»

от - 45 до + 40 от - 60 до + 40

Условия транспортирования и хранения: температура окружающей среды, °C относительная влажность, %

от - 50 до + 50 от 30 до 100

Средний срок службы, лет, не менее

12

Знак утверждения типа

наносят на маркировочную табличку установки сублимационным методом и на титульный лист эксплуатационной документации типографским методом.

Комплектность средства измерений

Таблица 4

Наименование

Кол-во

Примечание

Установка топливораздаточная УТЭД-М

1

в соответствии с заказом

Упаковка

1

Руководство по эксплуатации 397.00.00.00РЭ

1

Формуляр 397.00.00.00 ФО

1

Методика поверки 397.00.00.00 МП с изменением №1

1

в соответствии с заказом

Поверка

осуществляется по документу 397.00.00.00 МП «ГСП. Установки топливораздаточные УТЭД-М.

Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИМС» 17 ноября 2017 года. Основные средства поверки:

установка поверочная средств измерений объема и массы УПМ (регистрационный № 45711-16), с погрешностью ±0,05 %;

мерники образцовые 2 разряда М2р по ГОСТ 8.470-82, с погрешностью ±0,05 %; секундомер СОПпр-2А-3-221 ТУ 25-1894.003-90 с погрешностью ±0,4 с;

термометр с ценой деления 0,1 °C и диапазоном измерения от минус 60 до плюс 50 °C с погрешностью ±1 °C.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт системы.

Нормативные и технические документы, устанавливающие требования к установкам топливораздаточным УТЭД-М

ТУ 4213-002-75666573-2014 Установки топливораздаточные УТЭД-М. Технические условия

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Изготовитель

Общество с ограниченной ответственностью «Ливенка» (ООО «Ливенка»)

ИНН 5702007662

Адрес: 303854, Россия, Орловская обл., г. Ливны, ул. Елецкая, 58

Телефон/факс: (48677) 2-16-89, 7-30-55

E-mail: azs@prompribor.ru

Web-сайт: www.livenka.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
