№2626 от 05.11.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 126304
О внесении изменений в описание типа на установки радиометрические РАС-11
Приказы по основной деятельности по агентству Вн. Приказ № 2626 от 05.11.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
5 ноября 2019 г.
2626
Москва
О внесении изменений в описание типа на установки радиометрические РАС-11
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ГК «Росатом», от 08 октября 2019 г. № 1-8.16/46883 приказываю:
-
1. Внести изменения в описание типа на установки радиометрические РАС-11, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 72303-18, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
3. Контроль за исполнением йЖгоящего пбйКШ ddTSWMId^a собой.
Заместитель Руководителя
Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11,2019
Приложение к свидетельству № _________ Лист № 1
об утверждении типа средств измерений Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки радиометрические РАС-11 Назначение средства измеренийУстановки радиометрические РАС-11 предназначены для измерений объемной активности искусственных альфа- и бета-активных аэрозолей в воздухе.
Описание средства измеренийВ состав установки РАС-11 входят блок электроники с узлом детектирования, распределительная коробка, а также, в зависимости от модификации, блок насоса и блок детектирования гамма-излучения G64. Все блоки смонтированы, в зависимости от модификации, на настенном шасси или на тележке.
Установки радиометрические РАС-11осуществляют непрерывные одновременные измерения объёмной активности альфа- и бета- активных аэрозолей в воздухе в реальном времени с компенсацией фонового излучения радона и торона, а также с компенсацией фона внешнего гамма-излучения.
Принцип действия установок заключается в прокачке контролируемого воздуха через рабочую камеру измерительного блока, в процессе которой происходит осаждение радионуклидов, содержащихся в воздухе, на ленточный аэрозольный фильтр. Для регистрации альфа-, бета-излучения радионуклидов, осаждённых на ленточном аэрозольном фильтре, в измерительной камере блока электроники установлен пассивированный ионно-имплантированный планарный кремниевый детектор. Также в блоке электроники размещены электронные схемы для обработки сигнала, электронное устройство для измерения количества воздуха, прокачиваемого через аэрозольный фильтр, процессорная плата для расчета активности и для сравнения полученных данных с заданными пороговыми значениями.
Результаты измерений выводятся на жидкокристаллический дисплей, расположенный на передней панели блока электроники. Также на передней панели блока электроники расположены кнопки, обеспечивающие выполнение следующих функций: отображение на дисплее альфа-спектра в реальном времени, просмотр информации, рабочих параметров, уровней настройки порогов сигнализации, проверка калибровки, просмотр архива и другие функции управления установками. Имеется возможность вывода результатов измерений по каналам связи RS-232,RS-485, Ethernet на компьютер или в систему радиометрического контроля предприятия.
Установки радиометрические РАС-11 имеют систему сигнализации превышения значений объёмной активности альфа- и бета- активных аэрозолей в воздухе. Сигнализация о превышении порога осуществляется локально, за счет визуальных и звуковых сигнализаторов. Благодаря наличию нескольких реле с программируемыми функциями и с выходом типа «сухой контакт» имеется возможность подключения внешних блоков сигнализации или других исполнительных устройств. Все срабатывания сигнализации заносятся в архив, хранящийся в энергонезависимой памяти блока электроники.
Для измерения уровня внешнего гамма-излучения установки радиометрические РАС-11 (в модификации РАС-11-хх/64) оборудованы дополнительным внешним блоком детектирования гамма-излучения G64, при этом измеряемая мощность амбиентного эквивалента дозы гамма-излучения сравнивается с установленными значениями порогов сигнализации.
Установки выпускаются в следующих вариантах исполнения:
-
- РАС-11-С0 - Стационарное исполнение без блока насоса;
-
- РАС-11-С1 - Стационарное исполнение с блоком насоса;
-
- РАС-11-С0/64 - Стационарное исполнение без блока насоса, с блоком детектирования гамма-излучения G64;
-
- РАС-11-С1/64 - Стационарное исполнение с блоком насоса, с блоком детектирования гамма-излучения G64;
-
- РАС-11-М1 - Мобильное исполнение с блоком насоса;
-
- РАС-11-М1/64 - Мобильное исполнение с блоком насоса, с блоком детектирования гамма-излучения G64
Общий вид установок радиометрических РАС-11 представлен на рисунках 1, 2, 3. Пломбирование установок изготовителем не предусмотрено.

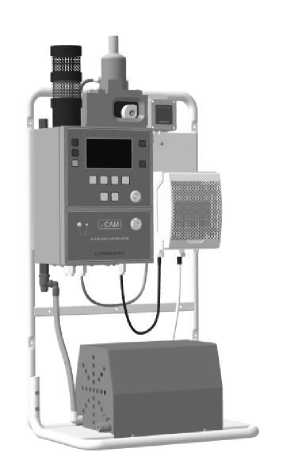

Рисунок 1 - Установка РАС-11-С1/64. Общий вид

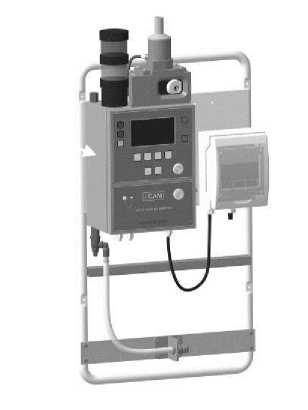

Рисунок 2 -Установка РАС-11-С0. Общий вид

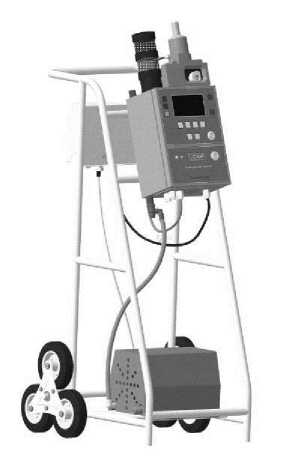

Рисунок 3 - Установка РАС-11-М1/64. Общий вид
Программное обеспечениеКонструкция установок радиометрических РАС-11 исключает возможность несанкционированного влияния на ПО установок РАС-11 и измерительную информацию.
Уровень защиты программного обеспечения «средний» по Р 50.2.077-2014.
Идентификационные признаки ПО приведены в таблице 1.
Таблица 1 - Идентификационные признаки ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное название ПО |
iCAM |
|
Номер версии (идентификационный номер ПО) |
2.20.0 EN |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
-- |
Метрологические и технические характеристики
Таблица 2 - Метрологические и основные технические характеристики
|
Наименование характеристики, единицы измерения |
Значение |
|
Диапазон измерений объемной активности альфа- излучающих аэрозолей, Бк/м3 |
от 1,0-10’2 до 1,0^106 |
|
Диапазон измерений объемной активности бета-излучающих аэрозолей, Бк/м3 |
от 1,0^10-1 до 1,0-107 |
|
Пределы основной относительной погрешности измерений объемной активности, % для альфа-излучающих радионуклидов, где А - безразмерная величина, численно равная измеренному значению объёмной активности Бк/м3 |
±(20 + 3/V^4) |
|
для бета-излучающих радионуклидов, где А - безразмерная величина, численно равная измеренному значению объёмной активности Бк/м3 |
±(20 + 10/V4) |
Продолжение таблицы 2
|
Наименование характеристики, единицы измерения |
Значение |
|
Чувствительность к излучению источника, Бк-1 •с-1, не менее типа 1П9 с радионуклидом 239Pu типа 1С0 с радионуклидом9^ + 90Y |
0,27 0,28 |
|
Чувствительность к излучению специального аэрозольного источника, Бк-1 •с-1, не менее САИ-10-П9-500с радионуклидом239Ри САИ-10-СО-500с радионуклидом9^ + 90Y |
0,24 0,23 |
|
Пределы дополнительной погрешности измерений объемной активности бета-активных радионуклидов при воздействии мощности дозы гамма-изучения до 100мкЗв/ч, % |
±10 |
|
Пределы дополнительной погрешности измерений объемной активности альфа-активных радионуклидов при воздействии концентрации радона до 3000 Бк/м3, % |
±10 |
|
Пределы дополнительной относительной погрешности при изменении температуры в диапазоне от 5 до 15 и от 25 до 50 °С, % |
±5 |
|
Пределы дополнительной относительной погрешности при изменении относительной влажности воздуха в диапазоне от нормальных условий до 90 %, при 35 °С, % |
±5 |
|
Уровень собственного фона, с-1 для альфа-канала для бета-канала |
0,003 0,1 |
|
Объемный расход воздуха, л/мин |
от 15 до 60 |
|
Пределы основной относительной погрешности измерений объемного расхода воздуха, % |
±10 |
|
Диапазон регистрируемых энергий альфа-излучения, МэВ |
от 2,5 до 9,0 |
|
Диапазон регистрируемых энергий бета-излучения, МэВ |
от 0,08 до 2,5 |
|
Диапазон энергий регистрируемого гамма-излучения, МэВ (для модификаций РАС-11-хх/64) |
от 0,07 до 1,5 |
|
Диапазон измерения мощности амбиентного эквивалента дозы, мкЗв/ч (для модификаций РАС-11-хх/64) |
от 1-10’1 до 1-105 |
|
Пределы относительной погрешности измерения мощности амбиентного эквивалента дозы, % (для модификаций РАС-11-хх/64), где Н(Ю) - безразмерная величина, численно равная измеренному значению МАЭД, мкЗв/ч. |
±(15 + 15/Н(10)) |
|
Энергетическая зависимость блока детектирования гамма-излучения G64, %, не более (для модификаций РАС-11-хх/64) |
±30 |
|
Анизотропия блока детектирования гамма-излученияG64 в пределах углов ±180°, %, не более (для модификаций РАС-11-хх/64) |
±20 |
|
Время установления рабочего режима, мин, не более |
10 |
|
Время непрерывной работы, ч, не менее |
24 |
|
Нестабильность показаний за время непрерывной работы, %, не более |
±5 |
|
Питание от сети переменного тока: Напряжение питания переменного тока, В Частота, Гц |
от 187 до 242 50 ±3 |
Продолжение таблицы 2
|
Наименование характеристики, единицы измерения |
Значение |
|
Потребляемая мощность, В^А, не более | |
|
для модификации РАС-11-х0 |
45 |
|
для модификации РАС-11-х1 |
300 |
|
Наработка на отказ, ч |
20000 |
|
Назначенный срок службы, лет |
15 |
|
Габаритные размеры (Ш х В х Г), мм | |
|
для модификации РАС-11-С1 |
500 х 997 х 349 |
|
для модификации РАС-11-С0 |
500 х 997 х 200 |
|
для модификации РАС-11-Мх |
600 х 1378 х 675 |
|
Масса, кг, не более | |
|
для модификации РАС-11-С1 |
26 |
|
для модификации РАС-11-С0 |
21 |
|
для модификации РАС-11-Мх |
27 |
|
Нормальные условия эксплуатации: | |
|
температура окружающего воздуха, °С |
от плюс 15 до плюс 25 |
|
относительная влажность, %, не более |
80 |
|
атмосферное давление, кПа |
от 84 до 106 |
|
Рабочие условия эксплуатации: | |
|
температура окружающего воздуха, °С |
от плюс 5 до плюс 50 |
|
относительная влажность при 35 °С, %, не более |
90 |
|
атмосферное давление, кПа |
от 84 до 106 |
|
устойчивость к вибрации |
группа L1 по ГОСТ Р 52931 2008 |
|
сейсмостойкость |
до 7 баллов MSK (30 м) |
наносится типографским способом на титульный лист руководства по эксплуатации и методом шелкографии на пленочную этикетку, клеящуюся на шасси установок радиометрических РАС-11.
Комплектность средства измеренийТаблица 3 -Комплектность установок радиометрических РАС-11
|
Обозначение |
Наименование |
Кол-во |
Примечание |
|
АДСШ.412123.002-хх |
Установка радиометрическая РАС-11 |
1 |
Модификация определяется договором поставки |
|
950059-1/111 |
Кабель связи с ПЭВМ RS-232 |
1 | |
|
950428-1/102 |
Держатель калибровочного источника |
* |
* По требованию заказчика |
|
АДСШ.418234.001-01 |
Специальный аэрозольный источник 90Sr + 90Y САИ-10-СО-500 |
* |
* По требованию заказчика |
|
АДСШ.418234.001-02 |
Специальный аэрозольный источник 239Pu САИ-10-П9-500 |
* |
* По требованию заказчика |
Продолжение таблицы 3
|
Обозначение |
Наименование |
Кол-во |
Примечание |
|
Комплект для подсоединения к воздуховоду в составе: |
Для установок в | ||
|
АДСШ.412912.001 |
1 шт. |
исполнении с блоком насоса | |
|
950286-1/501 |
Переходник впускной |
1 шт. |
- |
|
KQ2L16-03-AS |
Угловое быстроразъемное соединение |
1 шт. |
- |
|
Может | |||
|
IS-FILAM-DM10 RO |
PVC трубопровод (19 bar, 20C) d=16mm |
0,5 м |
поставляться другого типа с аналогичными |
|
характеристиками. | |||
|
1Л 12-20-6 |
Хомут червячный 12-20 мм по ГОСТ 28191-89 |
1 шт. |
- |
|
АДСШ.412911.001 |
Комплект для монтажа на стену в составе: |
1 шт. |
Для установок в стационарном исполнении |
|
492001050 |
Дюбель 10x50 «TCHAPPAI» |
4 шт. |
- |
|
1082600801 |
Шуруп сантехнический 6х90 DIN 571 |
4 шт. |
- |
|
7575-4000103 |
Шайба D18xD6xS1,6 |
4 шт. |
- |
|
7575-4000105 |
Шайба резиновая D22xD6xS3 |
4 шт. |
- |
|
7575-4000107 |
Втулка виброопоры D25xD7xS15 под трубу D25 |
4 шт. |
- |
|
АДСШ.412123.002 РЭ |
Руководство по эксплуатации |
1 экз. |
- |
|
АДСШ.412123.002 ПС |
Паспорт |
1 экз. |
- |
|
АДСШ.412123.002 МП |
Методика поверки |
1 экз. |
- |
|
АДСШ.412913.001 |
Комплект ЗИП |
1 экз. |
- |
|
PAC-11/FR-35X12M |
Лента фильтровальная |
1 экз. |
- |
|
В зависимости от | |||
|
АДСШ.412915.001-01 |
Упаковка |
1 шт. |
модификации |
|
установки |
осуществляется по документу АДСШ.412123.002 МП «Установки радиометрические РАС-11. Методика поверки», утвержденному АО «СНИИП» 29 марта 2018 г.
Основные средства поверки:
-
- рабочие эталоны - источники альфа-излучения типа 1П9 по ГОСТ 8.033-96 активностью 10 - 103 Бк (Рег. № 61304-15);
-
- рабочие эталоны - источники бета-излучения типа 1СО ГОСТ 8.033-96 активностью 10 - 103 Бк (Рег. № 61305-15);
-
- поверочная дозиметрическая установка с источником 137Cs по ГОСТ 8.087-2000. Погрешность аттестации не более ±5%;
- ротаметр РМ4-6,3 ГУЗ-К по ГОСТ 13045-81.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых установок радиометрических РАС-11 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийМетодика измерений изложена в документе АДСШ.412123.002 РЭ «Установка радиометрическая РАС-11. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к установкам радиометрическим РАС-11ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.
ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования. АДСШ.412123.002 ТУ Установки радиометрические РАС-11. Технические условия.
ГОСТ 8.090-79 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений объемной активности радиоактивных аэрозолей.
ИзготовительОбщество с ограниченной ответственностью «Канберра-Паккард Трейдинг Корпорейшн» (ООО «Канберра-Паккард Трейдинг Корпорейшн»)
Юридический адрес: РФ, 119034, г. Москва, Курсовой пер., д.10/1
Фактический адрес: РФ, 123592, г. Москва, ул. Кулакова,20, стр. 1А, технопарк «Орбита», п.418
ИНН7704327485
Телефон: +7(495) 120 09 27
Факс:+7(495) 120 09 27
Web-сайт: www.canberra.ru
E-mail: cprussia@canberra.ru
Испытательный центрАкционерное общество «Специализированный научно-исследовательский институт приборостроения»
Адрес: РФ, 123060, Москва, ул. Расплетина, д. 5, стр. 1
Телефон: +7 (499) 968-60-60, доб. 25-14
Факс: +7 (499) 943-00-63
Web-сайт: www.sniip.ru
E-mail: info@sniip.ru
Аттестат аккредитации АО «СНИИП» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311815 от 11.08.2016 г.
