МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

16 апреля 2024 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « __ »    __^е_1     2024 г. № __^_

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» апреля 2024 г. № 1013

Регистрационный № 55383-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы крановые электронные ВКЭ

Весы крановые электронные ВКЭ (далее - весы) предназначены для измерений массы грузов, транспортируемых краном, тельфером и другими подъемными устройствами.

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, пропорциональный его массе. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений. Измеренное значение массы отображается в визуальной форме на дисплее средства измерений.

Средство измерений представляет собой весы неавтоматического действия по ГОСТ OIML R 76-1—2011 и имеет модульную конструкцию.

Конструктивно весы состоят из грузоприемного устройства, индикатора, аккумуляторной батареи, защитного корпуса и пульта дистанционного управления.

Грузоприемное устройство (далее - ГПУ) представляет собой весоизмерительный тензорезисторный датчик с силовыводящими узлами верхнего и нижнего элементов подвеса. Верхний элемент подвеса может иметь осевую конструкцию и выполнен в виде серьги. Нижний элемент подвеса также может иметь осевую конструкцию или конструкцию с крюком, с возможностью поворота крюка вокруг вертикальной оси или без нее.

В составе ГПУ используются датчики весоизмерительные тензорезисторные серии DF, модификации DF, DFF, DFFB фирмы «Keli Electric Manufacturing (Ningbo) Co., Ltd.», Китай.

Электронные весоизмерительные устройства представляют результаты взвешивания и имеют клавиши управления весами. В составе весов, в зависимости от исполнения, могут использоваться следующие электронные весоизмерительные устройства:

• - в качестве индикатора (Т.2.2.2 ГОСТ OIML R 76-1-2011) - контроллер весовой КВ-002, изготовитель ООО «ЮУВЗ», г. Уфа, встроен в ГПУ весов;

• - встроенный в ГПУ весов весовой преобразователь ВП-004, изготовитель ООО «ЮУВЗ», г. Уфа, совместно с переносным терминалом ТП-1, изготовитель ООО «ЮУВЗ», г. Уфа.

Управление весами может осуществляться с помощью дистанционного пульта, дублирующего клавиатуру КВ-002. Весы могут быть оснащены радиопередатчиком для связи с периферийными устройствами (например, ПК).

ВКЭ-[Н]

ВКЭ-БИ-[Н]

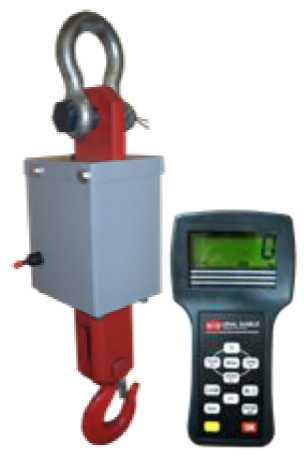

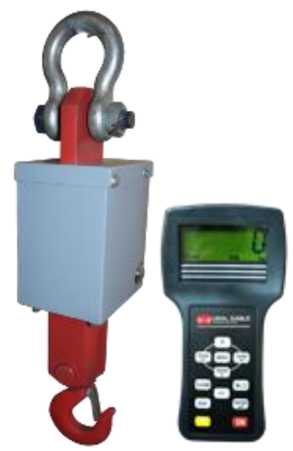

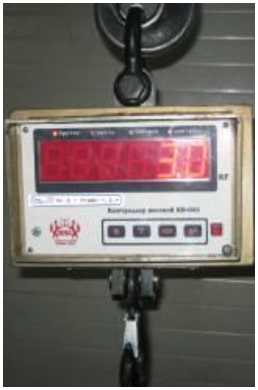

Рисунок 1 - Общий вид (пример) весов

ВКЭ- БИ-[Н]

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство полуавтоматической установки на нуль (T.2.7.2.2);

• - устройство слежения за нулем (T.2.7.3);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1).

Весы выпускаются в модификациях, отличающихся метрологическими и техническими характеристиками (согласно таблицам 2, 3), а также исполнением ГПУ и электронного весоизмерительного устройства и имеют следующие обозначения:

ВКЭ-[БИ]-[Н],

где:

ВКЭ - обозначение типа;

[БИ] - условное обозначение исполнения электронного весоизмерительного устройства:

• - БИ - для исполнений весов с весовым преобразователем ВП-004 и переносным терминалом ТП-1;

• - обозначение отсутствует для исполнений весов с индикатором КВ-002;

[Н] - значение максимальной нагрузки (Max), т: 1; 2; 3; 5; 10; 15; 20; 30; 50.

Для предотвращения несанкционированного доступа к внутренним частям и изменений параметров настройки и регулировки, на защитный корпус ГПУ весов наносится пломба с изображением знака поверки. Схема пломбировки определяется исполнением весов и приведена на рисунке 2.

1

ВКЭ-[Н]

1

ВКЭ- БИ-[Н]

Рисунок 2 - Схема пломбировки весов (1 - свинцовая или пластиковая пломба)

Нанесение знака поверки на весы не предусмотрено.

Маркировочная табличка (обязательная маркировка) весов выполнена в виде металлической пластинки, крепится при помощи заклепок на защитный корпус ГПУ и содержит следующие основные данные, нанесенные методом полноцветной цифровой металлографии и ударным способом:

• - наименование изготовителя;

• - обозначение типа и модификации весов;

• - знак утверждения типа;

• - класс точности по ГОСТ OIML R 76-1-2011;

• - максимальная нагрузка (Мах);

• - минимальная нагрузка (Min);

• - поверочный интервал (e);

• - рабочий диапазон температур;

• - идентификационный номер ПО;

• - год выпуска;

• - заводской номер (арабские цифры).



ООО «Южно-Уральский Весовой Завод»

Ргоп* 1Нк» Бм1»>м|111д 1ИИ. L 54<t. >.1 ^*rнu.lкYM. 1.М. «oipiist 6

Г-                              ’l-'W

Рисунок 3 - Общий вид маркировочной таблички

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Идентификационные данные ПО отображаются на дисплее весоизмерительного устройства при включении весов.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно.

Кроме того, для защиты от несанкционированного доступа к параметрам настройки и регулировки, а также измерительной информации, используется: переключатель режима настройки, расположенный внутри пломбируемого корпуса.

Уровень защиты от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

* обозначения «Х» и «d» не относятся к метрологически значимой части ПО, могут принимать значения от 0 до 9

Класс точности весов по ГОСТ OIML R 76-1-2011 ний)

Диапазон уравновешивания (выборки) массы тары                     100 % Max

Модификации весов, значения максимальной нагрузки (Мах), поверочного интервала (е), числа поверочных интервалов (n) и действительной цены деления (d) приведены в таблице 2.

Таблица 2 -

весов

Таблица 3 - Основные технические

Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульные листы эксплуатационной документации.

Таблица 4 - Комплектность

приведены в разделе 7 «Порядок работы» документа РЭ 4274-006-15285126-12 «Весы крановые электронные ВКЭ. Руководство по эксплуатации. Паспорт».

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ4274-006-15285126-12 «Весы крановые электронные ВКЭ. Технические условия».

Общество с ограниченной ответственностью «Южно-Уральский Весовой Завод» (ООО «ЮУВЗ»)

Юридический адрес: 450022, Республика Башкортостан, г. Уфа, ул. Менделеева, д. 134, к. 6

Адрес места осуществления деятельности: 453510, Республика Башкортостан, г. Белорецк, ул. Мост БЖД, д. 88/1

Тел. /факс +7(34792) 4-71-08, 4-71-09

E-mail: zavod@uuvz.ru

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77 / 437-56-66 адрес в Интернет: www.vniims.ru;

адрес электронной почты: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
