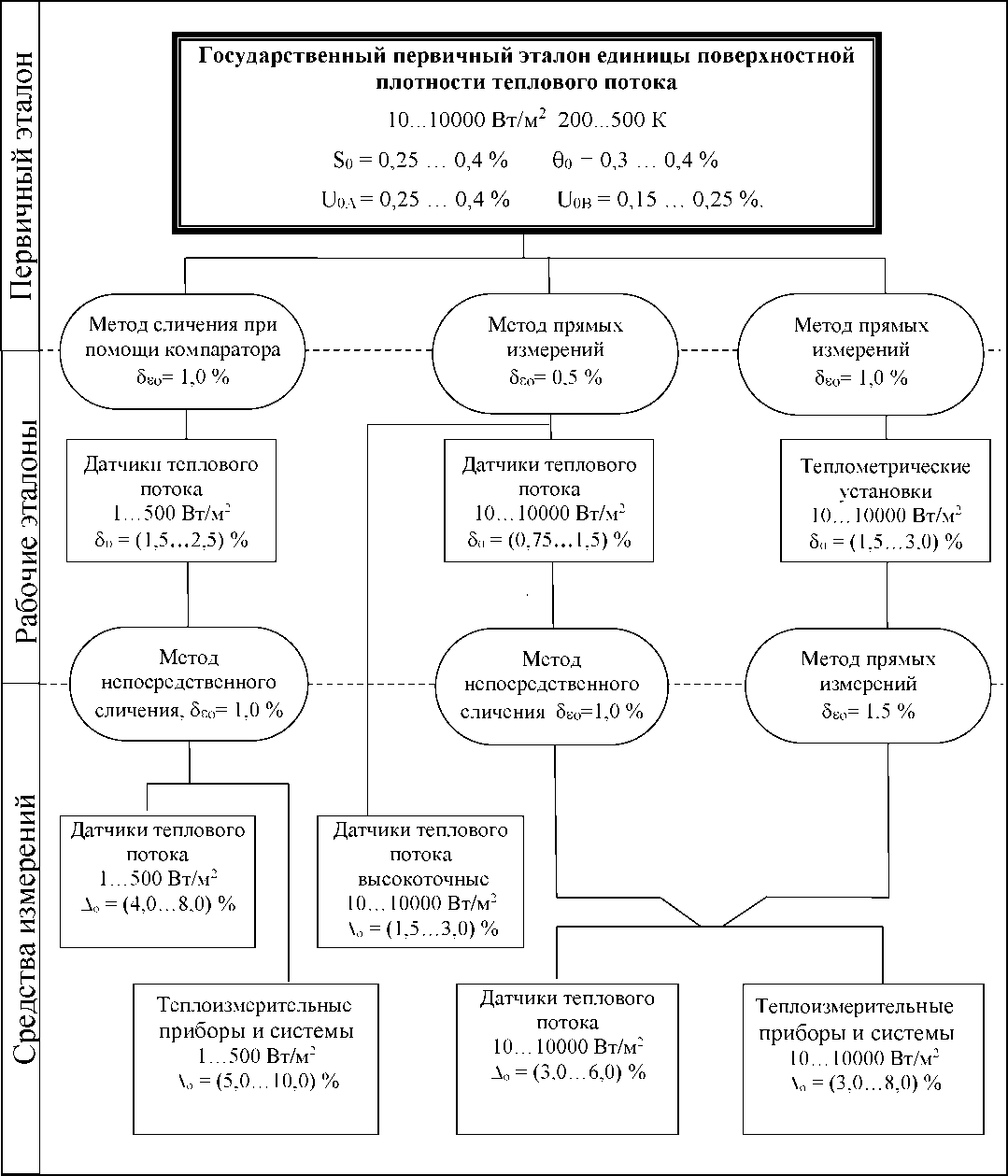

Приложение А

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПОВЕРХНОСТНОЙ ПЛОТНОСТИ ТЕПЛОВОГО ПОТОКА В ДИАПАЗОНЕ ОТ 1 ДО 10000 Вт/м²

5 so - относительная погрешность передачи единицы величины

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «27» декабря 2018 г. № 2770

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПОВЕРХНОСТНОЙ

ПЛОТНОСТИ ТЕПЛОВОГО ПОТОКА В ДИАПАЗОНЕ ОТ 1 ДО 10000 Вт/м²

Настоящая поверочная схема распространяется на средства измерений поверхностной плотности теплового потока в диапазоне от 1 до 10000 Вт/м² при значениях температуры от 200 до 500 К и устанавливает порядок передачи единицы поверхностной плотности теплового потока - ватта на метр квадратный (Вт/м²) от государственного первичного эталона ГЭТ 172-2016 средствам измерений с помощью рабочих эталонов с указанием погрешностей, неопределенностей и методов передачи.

Графическая часть Государственной поверочной схемы для средств измерений поверхностной плотности теплового потока в диапазоне от 1 до 10000 Вт/м² представлена в приложении А.

• 2.1.   Государственный первичный эталон предназначен для воспроизведения и хранения единицы поверхностной плотности теплового потока и передачи ее рабочим эталонам и средствам измерений.

• 2.2. Государственный первичный эталон состоит из:

калориметрической установки К-1, предназначенной для воспроизведения и передачи методом прямых измерений единицы в диапазоне от 10 до 2000 Вт/м² при температуре от 200 до 350 К. Установка К-1 включает в себя тепловой блок (ТБ), систему управления тепловым режимом, вакуумную и информационно-измерительную системы;

калориметрической установки К-2, предназначенной для воспроизведения и передачи методом прямых измерений единицы в диапазоне от 1000 до 10000 Вт/м² при температуре от 300 до 500 К и передачи методом сличения при помощи компаратора единицы в диапазоне от 1 до 500 Вт/м² при температуре от 270 до 320 К. Установка К-2 включает в себя тепловой блок для воспроизведения единицы (ТБВ), тепловой блок компаратора (ТБК) для передачи единицы датчикам теплового потока с диаметрами от 27 до 100 мм, общие для обоих блоков системы управления тепловым режимом, вакуумную и информационно-измерительную системы;

набор № 1 эталонных датчиков для хранения и передачи единицы в диапазоне от 10 до 2000 Вт/м² при температуре от 200 до 350 К;

набор № 2 эталонных датчиков для хранения и передачи единицы в диапазоне от 1000 до 10000 Вт/м² при температуре от 300 до 500 К.

• 2.3.  Государственный первичный эталон воспроизводит единицу поверхностной плотности теплового потока со средним квадратическим отклонением результатов измерений S0 от 0,25 до 0,4 % при семи независимых измерениях на установке К-1 и при пяти независимых измерениях на установке К-2 и неисключенной систематической погрешностью 0 от 0,3 до 0,4 %, с неопределенностью, оцениваемой по типу А, U0A от 0,25 до 0,4 % и с неопределенностью, оцениваемой по типу В, и_0В от 0,15 до 0,25 %.

• 3.1. В качестве рабочих эталонов применяют датчики теплового потока и теплометрические установки.

3.2. Доверительные границы относительной погрешностей 5₀ рабочих эталонов при доверительной вероятности 0,95 составляют:

измерений методом прямых измерений и методом непосредственного сличения.

• 4.1. В качестве средств измерений применяют датчики теплового потока, теплоизмерительные приборы и системы.

• 4.2.  Пределы допускаемой относительной погрешности средств измерений А₀ составляют:

от 1,5 до 3,0 % для датчиков теплового потока высокоточных в диапазоне от 10 до 10000 Вт/м²;

от 3,0 до 6,0  % для датчиков теплового потока в диапазоне

от 10 до 10000 Вт/м²;

от 3,0 до 8,0 % для теплоизмерительных приборов и систем в диапазоне от 10 до 10000 Вт/м²;

от 4,0 до 8,0  % для датчиков теплового потока в диапазоне

от 1 до 500 Вт/м²;

от 5,0 до 10,0 % для теплоизмерительных приборов и систем в диапазоне от 1 до 500 Вт/м².

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

27 декабря 2018 г.

«Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений поверхностной плотности теплового потока в диапазоне от 1 до 10000 Вт/м²».

• 4.  ФГУП «ВНИИФТРИ» (С.И.Донченко) внести информацию об утверждении ГПС в Федеральный информационный фонд по обеспечению единства измерений.

• 5.  Управлению метрологии (Д.В.Гоголев) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно -телекоммуникационной сети Интернет.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.
