№1786 от 04.09.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 477906
ПРИКАЗ_Об утверждении типов средств измерений (9)
Приказы по основной деятельности по агентству Вн. Приказ № 1786 от 04.09.2023
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
П Р И К А З
04 сентября 2023 г.
№______1786
Москва
Об утверждении типов средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Утвердить:
типы средств измерений, сведения о которых прилагаются
к настоящему приказу;
описания типов средств измерений, прилагаемые к настоящему приказу.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р.Лазаренко
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\________—_________✓
ПРИЛОЖЕНИЕ
к приказу Федерального агентства
по техническому регулированию
и метрологии
сентября__2023 Г. № _786
от « 04 »
Сведения
об утвержденных типах средств измерений
№ п/ п |
Наименование типа |
Обозначение типа |
Код характера произ-вод-ства |
Рег. Номер |
Зав. номер(а) * |
Изготовитель |
Правообладатель |
Код иде нти фика-ции про извод-ства |
Методика поверки |
Интер вал между поверками |
Заявитель |
Юридическое лицо, проводившее испытания |
Дата утверждения акта |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
1. |
Генераторы влажного газа эталонные |
Север-4 |
С |
89909-23 |
001 |
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рп. Менделеево |
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рп. Менделеево |
ОС |
ВСФ-15- 2023-01 МП |
1 год |
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рп. Менделеево |
Восточно Сибирский филиал ФГУП "ВНИИФТРИ", г. Иркутск |
27.01.2023 |
2. |
Системы измерений |
BLAZE R 2S Light |
С |
89910-23 |
007-2022-001 |
MTL 3D Ltd, Израиль |
MTL 3D Ltd, Израиль |
ОС |
МП 20305-2023 |
1 год |
Общество с ограниченной ответственностью "КАРАТ" (ООО "КАРАТ"), г. Москва |
ФГБУ "ВНИИМС", г. Москва |
09.03.2023 |
3. |
Антенны измерительные рамочные для проведения спе-цисследований |
ИРМА |
С |
89911-23 |
0001, 0002, 0006 |
Общество с ограниченной ответственностью "Технологии защиты информации" (ООО "Тех ЗИ"), Московская обл., г. Королев |
Общество с ограниченной ответственностью "Технологии защиты информации" (ООО "Тех ЗИ"), Московская обл., г. Королев |
ОС |
МП ИР МА-2023 |
1 год |
Общество с ограниченной ответственностью "Технологии защиты информации" (ООО "Тех ЗИ"), Московская обл., г. Королев |
ФГУП "ВНИИФТРИ", Московская обл., г. Солнечногорск, рп. Менделеево |
23.01.2023 |
4. |
Устройства автоматические для контроля сдвига буксы с шейки оси |
Обозначение отсутствует |
С |
89912-23 |
001 |
Акционерное общество Научнопроизводственный центр информационных и транспортных систем (АО НПЦ ИН-ФОТРАНС), г. Самара |
Акционерное общество Научнопроизводственный центр информационных и транспортных систем (АО НПЦ ИН-ФОТРАНС), г. Самара |
ОС |
МП 20306-2023 |
1 год |
Акционерное общество Научнопроизводственный центр информационных и транспортных систем (АО НПЦ ИН-ФОТРАНС), г. Самара |
ФГБУ "ВНИИМС", г. Москва |
09.03.2023 |
5. |
Твердомер Виккерса |
HZ10-4 |
Е |
89913-23 |
128451 |
Фирма PRESI SAS, Франция |
Фирма PRESI SAS, Франция |
ОС |
МП 360008-2023 |
1 год |
Общество с ограниченной ответственностью "Люкон Про" (ООО "Люкон Про"), г. Москва |
ФГУП "ВНИИФТРИ", Московская обл., г. Солнечногорск, рп. Менделеево |
19.05.2023 |
6. |
Спектрофотометры атомно-абсорбционные |
GGX |
С |
89914-23 |
Модель GGX-830, сер. № 830/222389; модель GGX-910, сер. № GGX-910/222044; модель GGX-920, сер. № GGX-920/222046 |
"BEIJING HAI-GUANG INSTRUMENT CO., LTD.", КНР |
"BEIJING HAI-GUANG INSTRUMENT CO., LTD.", КНР |
ОС |
МП 11 251-2023 |
1 год |
Общество с ограниченной ответственностью "Группа Ай-Эм-Си" (ООО "Группа Ай-Эм-Си"), г. Москва |
УНИИМ - филиал ФГУП "ВНИИМ им. Д.И.Менделеева", г. Екатеринбург |
17.04.2023 |
7. |
Анализаторы комбинированные универсальные |
мт Measure ment |
С |
89915-23 |
Мод. PH3000E, зав. № 3622500002 (в составе: датчик рН/ОВП/температу ры, зав. № Е22100105403); мод. CON3000E, зав. № 3622500003 (в составе: датчик УЭП/температуры (конд. постоянная 0,01), зав. № Е22100704669 и датчик УЭП/температуры (конд. постоянная 10), зав. № Е23020700261); мод. 3000D, зав. № 3622500001 (в составе: датчик растворенного кисло-рода/температуры, зав. № 209009); мод. COND3200, зав. № 0823500006 (в составе: датчик УЭП/температуры (индуктивный), зав. № Е23030700368) |
Акционерное общество "Мет-тлер-Толедо Восток" (АО "Меттлер-Толедо Восток"), г. Москва; производственная площадка Нерст Текно-лоджис Ко., Лтд., Китай |
Акционерное общество "Мет-тлер-Толедо Восток" (АО "Меттлер-Толедо Восток"), г. Москва |
ОС |
МП 2450 0026-2023 |
1 год |
Акционерное общество "Мет-тлер-Толедо Восток" (АО "Меттлер-Толедо Восток"), г. Москва |
ФГУП "ВНИИМ им. Д.И.Менделеева", г. Санкт- Петербург |
05.07.2023 |
8. |
Измерители перемещений (деформаций) длинноходовые |
ELT |
С |
89916-23 |
мод. ELT-500 зав. №№ 170140, 170141 |
"SANTAM Еп-gineering & Design Со. Ltd.", Иран |
"SANTAM Engineering & Design Со. Ltd.", Иран |
ОС |
МП-ТМС- 064/23 |
1 год |
Общество с ограниченной ответственностью "ЭКСИТОН ТЕСТ" (ООО "ЭКСИТОН ТЕСТ"), г. Санкт- Петербург |
ООО "ТМС РУС", г. Москва |
31.03.2023 |
9. |
Система ав-томатизиро- |
Обозна чение |
Е |
89917-23 |
297 |
Общество с ограниченной |
Публичное акционерное |
ОС |
МП 11 2023 |
4 года |
Общество с ограниченной |
ООО "АСЭ", г. Владимир |
27.04.2023 |
ванная ин-формацион-но-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ПАО "Т Плюс" на ЦТП ТУ г. Пенза
отсутствует
ответственностью "ЭСО-96" (ООО "ЭСО-96"), г. Москва
общество "Т Плюс" (ПАО "Т Плюс"), Московская обл., г.о. Красногорск
ответственностью "Автома-
тизированные
системы в энергетике" (ООО "АСЭ"), г. Владимир
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» сентября 2023 г. № 1786
Лист № 1 Регистрационный № 89916-23 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители перемещений (деформаций) длинноходовые ELT
Назначение средства измерения
Измерители перемещений (деформаций) длинноходовые ELT (далее по тексту - измерители) предназначены для измерений продольной деформации образцов и изделий из различных материалов (металлов, пластмасс, композитов и др.) в процессе испытания их на растяжение статической силой.
Описание средства измерения
Принцип действия измерителей основан на преобразовании изменения длины испытываемого образца в процессе нагружения его статической силы в электрический сигнал, пропорциональный деформации образца. Полученный сигнал обрабатывается, и результаты измерений перемещений (деформаций) выводятся на экран устройства ввода-вывода.
Измеритель состоит из следующих составных частей:
-
- модуль измерений перемещений (деформаций);
-
- цифровой микропроцессорный измерительный модуль;
-
- устройство ввода-вывода.
Конструктивно модуль измерений перемещений (деформаций) представляет собой вертикальную стойку с цифровым микропроцессорным измерительным модулем, в которой по направляющей перемещаются две измерительные каретки. Каждая каретка посредством гибкого троса связана с роликом, жестко закрепленным на оси датчика перемещений, и противовесом, который уравновешивает массу каретки.
В процессе измерений перемещений (деформаций) захваты измерительных кареток закреплены на испытуемом образце посредством зажимов. При изменении длины в процессе деформирования образца измерительные каретки перемещаются вместе с образцом. При перемещении кареток происходит смещение подвижных элементов преобразователей перемещений и производится преобразование линейного перемещения каждой каретки в электрические сигналы, пропорциональные линейному перемещению кареток, которые поступают для обработки в устройство ввода-вывода. Изменение длины образца определяется как сумма показаний перемещений измерительных кареток.
Измеритель имеет порт подключения к испытательным машинам.
В качестве устройства ввода-вывода результатов измерений перемещений (деформаций) выступает персональный компьютер со специализированным программным обеспечением и (-или) пульт оператора (опционально) или прочее для визуального отображения информации. Устройство ввода-вывода может иметь принадлежность к испытательной машине или представлять собой отдельно расположенное периферийное устройство.
К настоящему типу средств измерений относятся измерители перемещений (деформаций) длинноходовые ELT модификации ELT-500.
Идентификация измерителя осуществляется методом визуального осмотра маркировочной таблички, отображающей информацию об изготовителе, наименовании, заводском номере, дате изготовления, а также изучения нормативно-технической документации (руководства по эксплуатации), которая входит в обязательный комплект поставки измерителя и содержит информацию о метрологических и технических характеристиках.

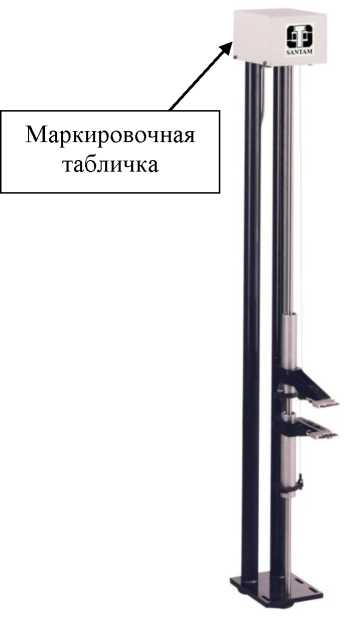

Общий вид измерителей представлен на рисунке 1.
Пломбировка от несанкционированного доступа не предусмотрена.

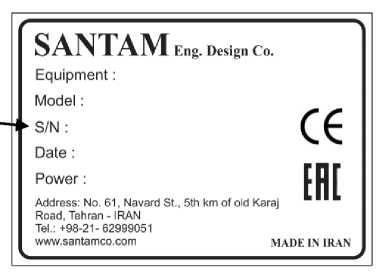

Заводской номер в числовом формате наносится на маркировочную табличку металлографическим способом, прикрепляемую на тыльную сторону цифрового микропроцессорного измерительного модуля. Место нанесения маркировочной таблички на примере измерителя представлено на рисунке 2.
Рисунок 1 - Общий вид измерителей переме- Рисунок 2 - Место нанесения маркировочной
щений (деформаций) длинноходовых ELT
таблички на измеритель
Обозначение мест нанесения заводского номера на маркировочной табличке представлены на рисунке 3.
Место нанесения
заводского номера
Рисунок 3 - Обозначение места нанесения заводского номера
Нанесение знака поверки на измеритель не предусмотрено.
Программное обеспечениеДля работы с измерителями используется метрологически значимое программное обеспечение (далее - ПО) «STM Controller», «Jadoo» и (или) «TOVMC», устанавливаемое на персональный компьютер. ПО разработано специально для измерителей и служит для управления их функциональными возможностями, а также для обработки, отображения и хранения результатов измерений. Доступ к ПО ограничен паролями. Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | ||
Идентификационное наименование ПО |
STM Controller |
Jadoo |
TOVMC |
Номер версии (идентификационный номер) ПО |
не ниже 4.06 |
не ниже 1.0.0.1 |
не ниже 1.0.1.1 |
Цифровой идентификатор ПО |
отсутствует |
отсутствует |
отсутствует |
Уровень защиты ПО - «Средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений перемещений (деформаций), мм |
от 0 до (500 - L0) |
Пределы допускаемой абсолютной погрешности измерений перемещений (деформаций) в диапазоне от 0 до 10 мм включ., мм |
±0,25 |
Пределы допускаемой относительной погрешности измерений перемещений (деформаций) в диапазоне св. 10 мм до наибольшего предела из-мерений,% |
±1 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон установки начальной расчетной длины образца (базовой длины) L0, мм |
от 20 до 200 |
Габаритные размеры, мм, не более: | |
- ширина |
550 |
- глубина |
230 |
- высота |
1050 |
Масса, кг, не более |
7 |
Напряжение питания постоянного тока, В |
±5 |
Условия эксплуатации: | |
- температура окружающего воздуха, °С |
от +15 до +25 |
- относительная влажность воздуха (без конденсации), % |
от 10 до 90 |
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Измеритель перемещений (деформаций) длинноходовой ELT |
ELT-500 |
1 шт. |
Программное обеспечение на флэш носителе |
тип ПО в соответствии с договором поставки |
1 шт. |
Соединительные кабели и линии связи для подключения |
- |
1 компл. |
Основания для крепления измерителей перемещений (деформаций) к машинам* |
в соответствии с договором поставки |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
- |
1 экз. |
* Наличие в зависимости от договора поставки. |
приведены в главе 2.1.3 «Порядок проведения испытания с измерителем», главе 2.2.5 «Измерения с использованием измерителя», главе 2.3.2 «Проведение испытаний» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений длины в диапазоне от 1 •IO-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 октября 2018 г. № 2840;
Стандарт предприятия «SANTAM Engineering & Design Co. Ltd.», Иран.
Правообладатель
«SANTAM Engineering & Design Co. Ltd.», Иран Адрес: No. 61, Navard St, 5th Km Of Old Karaj Road, Tehran-Iran Телефон: (+9821) 62999051
Web-сайт: www.santamco.com
E-mail: info@santamco.com
Изготовитель
«SANTAM Engineering & Design Co. Ltd.», Иран Адрес: No. 61, Navard St, 5th Km Of Old Karaj Road, Tehran-Iran Телефон: (+9821) 62999051
Web-сайт: www.santamco.com
E-mail: info@santamco.com
Испытательный центрОбщество с ограниченной ответственностью «ТМС РУС» (ООО «ТМС РУС») Адреса: 127083, г. Москва, ул. Верхняя Масловка, д. 20, стр. 2;
140208, Московская обл., г. Воскресенск, ул. Быковского, д. 2
Телефон (факс): +7 (495) 221-18-04 (+ 7 (495) 229-02-35)
Е-mail: info@tms-cs.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312318.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» сентября 2023 г. № 1786
Лист № 1 Регистрационный № 89909-23 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы влажного газа эталонные Север-4
Назначение средства измерений
Генераторы влажного газа эталонные Север-4 (далее - генераторы) предназначены для воспроизведения значений относительной влажности, температуры точки росы/инея и объемной доли влаги газа. Генераторы предназначены для применения в качестве рабочих эталонов при поверке (калибровке) средств измерений влажности газов и аттестации эталонов единиц влажности газов.
Описание средства измерений
Генераторы представляют собой динамический газовый смеситель, принцип действия которого основан на смешивании потоков насыщенного влагой газа и сухого газа-разбавителя, расход которых формируется и регулируется системой автоматически управляемых клапанов и дросселей. Конструктивно генераторы состоят из двух последовательно расположенных блоков: блока подготовки сухого газа (БПСГ) и блока подготовки влажного газа (БПВГ). Газ от источника сжатого газа подается в БПСГ, где осушается до нормированного значения влагосодержания путем его дегидрации с помощью молекулярных сит (сорбента), размещенных в двух осушительных колоннах. Одна колонна находится в работе и от нее сухой газ подается в БПВГ, другая колонна с сорбентом регенерируется в автоматическом режиме. Регенерация выполняется путем термостабилизации осушительных колонн при фиксированной температуре, необходимой для нормированной десорбции влаги. В БПВГ часть поступающего сухого газа проходит через термостатируемый увлажнитель барботажного типа, доводится до состояния насыщения и поступает в камеру смешивания, где перемешивается с другой частью сухого газа, поступающей от БПСГ. Из камеры смешивания влажный газ поступает в рабочую камеру для погружных гигрометров относительной влажности или на выход газа к проточным гигрометрам температуры точки росы/инея и объемной доли влаги. Значения заданной относительной влажности измеряются контрольным гигрометром, датчик которого помещен в рабочую камеру для погружных гигрометров.
Задание значений величин влажности, стабилизация технологических параметров, вывод и представление измерительной информации выполняются программно с помощью сенсорной панели. В функциях генератора предусмотрены самодиагностика и сигнализация о выходе генератора на установившийся режим работы по температуре и по влажности. Генераторы имеют аналоговую и цифровую связь с внешними устройствами.
Генератор имеет исполнения по классу точности (А и Б). Класс точности устанавливается по результатам первичной поверки генератора.
Однозначная идентификация каждого генератора и входящих в его состав блоков осуществляется по заводскому номеру, нанесенному на задние панели блоков генератора, методом лазерной гравировки. Знак поверки в виде наклейки с изображением знака поверки может наноситься на заднюю панель БПВГ в правом верхнем углу. Пломбирование генератора не предусмотрено.
Общий вид генератора с указанием места нанесения знака утверждения типа представлен на рисунке 1
Место нанесения знака утверждения типа
а) БПСГ б) БПВГ
Рисунок 1 - Общий вид генератора с указанием места нанесения знака утверждения типа
Указания мест нанесения знака поверки и таблички с указанием заводского номера приведены на рисунке 2.
Место нанесения заводского номера
Место нанесения знака поверки
а) БПСГ
б) БПВГ
Рисунок 2 - Общий вид генератора (вид сзади) с указанием мест нанесения знака поверки и заводского номера
Программное обеспечениеГенератор функционирует под управлением встроенного программного обеспечения (ПО), которое является его неотъемлемой частью. Взаимодействие оператора с генератором влажного газа осуществляется с помощью экранного меню сенсорного дисплея.
Программное обеспечение осуществляет:
- управление режимами работы БПСГ и БПВГ посредством графического интерфейса;
- отображение на дисплее значений измеряемых и задаваемых параметров генератора, информации о режимах работы, результатах внутренней диагностики, неисправностях.
Встроенное ПО, по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений, соответствует уровню «высокий» по Р 50.2.077-2014 и не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой ПО СИ и измеренных данных.
Программное обеспечение генератора влажного газа идентифицируется посредством отображения номера версии и контрольной суммы исполняемого кода на дисплее в разделе меню «О приборе». Конструкция генератора влажного газа обеспечивает ограничение доступа к метрологически значимой части ПО и возможности несанкционированного влияния на ПО СИ и измерительную информацию путем ввода пароля. Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1- Идентификационные данные (признаки) ПО.
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Sever |
Номер версии (идентификационный номер) ПО, не ниже |
V1.1 |
Цифровой идентификатор ПО |
0x01FA3926 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Метрологические и технические характеристики средства измерений
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазоны воспроизводимых генератором величин влажности: - температуры точки росы, °С |
от -70 до +20 |
- объемной доли влаги, млн-1 |
от 5 до 23000 |
- относительной влажности, % |
от 0 до 98 |
Пределы допускаемых погрешностей генератора при воспроизведении величин влажности*: - абсолютной погрешности температуры точки росы, °С |
±0,5 |
- относительной погрешности объемной доли влаги, % |
±2,5 |
- абсолютной погрешности относительной влажности, %: - для класса точности А |
±0,5 |
- для класса точности Б |
±1,0 |
* Пределы допускаемой погрешности генератора указаны для избыточного давления рабочего | |
газа на выходе генератора не более 10 кПа. |
Таблица 3-Основные технические характеристики
Наименование характеристики |
Значение |
Время выхода генератора на установившийся режим по |
от 45 до 90 |
влажности, мин | |
Время достижения и установления максимальной температуры термостатирования с момента включения нагревателя насытителя, мин, не более |
30 |
Изменение воспроизводимой генератором влажности газа за 4 часа непрерывной работы, не более: | |
- температуры точки росы, °С |
±0,5 |
- объемной доли влаги, (относит.) % |
±2,5 |
- относительной важности, % |
±0,5 |
Расход газа на выходе генератора, л/мин, не менее |
0,5 |
Спад давления в замкнутой пневматической системе генератора за 15 мин, кПа, не более |
10 |
Габаритные размеры (высотахширинахглубина), мм, не более | |
- блока подготовки сухого газа |
320х460х270 |
- блока подготовки важного газа |
320x460x310 |
Масса, кг, не более | |
- блока подготовки сухого газа |
24 |
- блока подготовки важного газа |
30 |
Мощность, потребляемая генератором от сети электропитания, В^А, не более |
300 |
Интерфейс связи |
USB |
Средний срок службы, лет |
10 |
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 |
- относительная влажность воздуха, не более |
80 |
- атмосферное давление, кПа |
от 84 до 107 |
- избыточное давление источника газа, МПа, не менее |
0,8 |
- электрическое питание от однофазной сети переменного тока частотой (50±1) Гц напряжением, В |
от 184 до 256 |
наносится на переднюю панель корпуса БПВГ методом аппликации и на титульный лист эксплуатационной документации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Генератор влажного газа эталонный, в составе: |
Север-4 |
1 шт. |
Блок подготовки влажного газа БПВГ |
МФРН.418319.002 |
1 шт. |
Блок подготовки сухого газа БПСГ |
МФРН.418319.003 |
1 шт. |
Комплект монтажных частей в составе: |
МФРН.418961.001 |
1 компл. |
Кабель управления межблочный |
- |
1 шт. |
Наименование |
Обозначение |
Количество |
Кабель питания GembirdPC-186-VDE |
- |
1 шт. |
Кабель питания GembirdPC-189-VDE |
- |
1 шт. |
Шланг фторполимерный SMC TD0604-20, 2 м |
- |
1 шт. |
Комплект инструмента и принадлежностей в составе: |
МФРН.418964.001 |
1 компл. |
Переходник |
МФРН.753128.003 |
4 шт. |
Переходник |
МФРН.753128.004 |
4 шт. |
Прокладка |
МФРН.754176.016-07 |
8 шт. |
Кольцо 012-О16-25-2-2ГОСТ 9833-73 |
- |
4 шт. |
Шприц инъекционный многократного применения 100-1-6:100-А-Ск ТУ 64-1-789-83 |
- |
1 шт. |
Переходник |
МФРН.753128.003 |
4 шт. |
Переходник |
МФРН.753128.004 |
4 шт. |
Прокладка |
МФРН.754176.016-07 |
8 шт. |
Кольцо 012-О16-25-2-2ГОСТ 9833-73 |
- |
4 шт. |
Шприц инъекционный многократного применения 100-1-6:100-А-Ск ТУ 64-1-789-83 |
- |
1 шт. |
Контейнер транспортировочный защитный ДВ2ТС-1Т-2П-А |
- |
1 шт. |
Упаковка |
МФРН.418965.001 |
1 компл. |
«Г енератор влажного газа эталонный Север-4. Руководство по эксплуатации» |
МФРН.418319.001 РЭ |
1 экз. |
Методика поверки |
- |
1 экз. |
Сведения о методиках (методах) измерений
приведены в МФРН.418319.001 РЭ «Генератор влажного газа эталонный Север-4. Руководство по эксплуатации» (раздел 2 «Использование по назначению»).
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта от 15 декабря 2021 г.№ 2885;
МФРН.418319.001 ТУ «Генератор влажного газа эталонный Север-4. Технические условия».
ПравообладательФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Тел.: (495)526-63-46
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
ИзготовительФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Адреса мест осуществления деятельности:
141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Тел.: (495)526-63-46
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru;
664056, г. Иркутск, ул. Бородина, д. 57
Тел.: (3952) 46-83-03, факс: (3952) 46-38-48
E-mail: office@vniiftri-irk.ru
Web-сайт: www.vniiftri-irk.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (Восточно-Сибирский филиал), (Восточно-Сибирский филиал ФГУП «ВНИИФТРИ») ИНН 5044000102
Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Адрес места осуществления деятельности: 664056, г. Иркутск, ул. Бородина, д. 57
Тел.: (3952) 46-83-03, факс: (3952) 46-38-48
E-mail: office@vniiftri-irk.ru
Web-сайт: www.vniiftri-irk.ru
Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «04» сентября 2023 г. № 1786
Лист № 1 Регистрационный № 89917-23 Всего листов 42
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ПАО «Т Плюс» на ЦТП ТУ г. Пенза
Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ПАО «Т Плюс» на ЦТП ТУ г. Пенза (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии и мощности, потребленной (переданной) за установленные интервалы времени отдельными технологическими объектами, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
Описание средства измерений
АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную информационно-измерительную систему с централизованным управлением и распределенной функцией измерений.
Измерительные каналы (ИК) состоят из двух уровней АИИС КУЭ:
Первый уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
Второй уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер АИИС КУЭ, устройство синхронизации системного времени (УССВ) на базе ГЛОНАСС/GPS-nриемника типа ЭНКС-2, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ) и программное обеспечение (ПО) программный комплекс (ПК) «Энергосфера».
Первичные фазные токи трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, ток и напряжение по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются усредненные значения активной мощности и среднеквадратические значения напряжения и тока за период 0,02 с. По вычисленным среднеквадратическим значениям тока и напряжения производится вычисление полной мощности за период. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.
Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.
Цифровой сигнал с выходов счетчиков поступает на верхний, второй уровень системы, где осуществляется дальнейшая обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ, хранение измерительной информации, ее накопление и передача, оформление отчетных документов, отображение информации на мониторах АРМ и передача данных в организации -участники оптового рынка электрической энергии и мощности, в том числе в АО «АТС», АО «СО ЕЭС» и смежным субъектам, через каналы связи в виде XML-файлов, установленных форматов, в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности с использованием электронной подписи субъекта рынка. Передача результатов измерений производится со второго уровня настоящей системы.
АИИС КУЭ имеет возможность принимать измерительную информацию от других смежных АИИС КУЭ, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях системы (ИИК и ИВК). АИИС КУЭ оснащена УССВ, синхронизирующим собственную шкалу времени со шкалой всемирного координированного времени Российской Федерации UTC(SU) по сигналам глобальной навигационной системы ГЛОНАСС, получаемых от ГЛОНАСС/GPS-приемника.
Сравнение шкалы времени сервера АИИС КУЭ со шкалой времени УССВ осуществляется во время сеанса связи с УССВ. При наличии расхождения шкалы времени сервера АИИС КУЭ со шкалой времени УССВ производится синхронизация шкалы времени сервера АИИС КУЭ.
Сравнение шкалы времени счетчиков со шкалой времени сервера АИИС КУЭ осуществляется во время сеанса связи со счетчиками. При наличии расхождения шкалы времени счетчика со шкалой времени сервера АИИС КУЭ ±1 си более производится синхронизация шкалы времени счетчика.
Факты синхронизации времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после синхронизации или величины синхронизации времени, на которую были скорректированы указанные устройства, отражаются в журналах событий счетчика и сервера АИИС КУЭ.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.
Заводской номер АИИС КУЭ 297 наносится на корпус серверного шкафа в виде наклейки и типографским способом в формуляре на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии (АИИС КУЭ) ПАО «Т Плюс» на ЦТП ТУ г. Пенза.
Программное обеспечение
В АИИС КУЭ используется ПО ПК «Энергосфера». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, проверку прав пользователей и входа с помощью пароля, защиту передачи данных с помощью контрольных сумм, что соответствует уровню -«средний» в соответствии с Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ПК «Энергосфера» |
Номер версии (идентификационный номер) ПО |
не ниже 8.1 |
Наименование программного модуля ПО |
pso metr.dll |
Цифровой идентификатор ПО |
cbeb6f6ca69318bed976e08a2bb7814b |
Алгоритм вычисления цифрового идентификатора |
MD5 |
Состав ИК АИИС КУЭ и их основные метрологические и технические характеристики приведены в таблицах 2, 3 и 4.
Таблица 2 - Состав ИК АИИС КУЭ
Номер ИК |
Наименование ИК |
ТТ |
Счетчик |
УССВ/Сервер |
Вид электрической энергии и мощности |
1 |
2 |
3 |
4 |
5 |
6 |
1 |
ВРУ-0,4 кВ Станция смешения (ул. Гладкова, д. 12), СШ 0,4 кВ, ввод 0,4 кВ |
Т-0,66 У3 50/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
2 |
ВРУ-0,4 кВ Станция смешения (ул. Гладкова, д. 20), СШ 0,4 кВ, ввод 0,4 кВ |
Т-0,66 У3 50/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
3 |
ВРУ-0,4 кВ Станция смешения (ул. Московская, д. 40), СШ 0,4 кВ, ввод 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
4 |
ВРУ-0,4 кВ Станция смешения (ул. Володарского, д. 74), СШ 0,4 кВ, ввод 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
5 |
ВРУ-0,4 кВ ЦТП-101, СШ 0,4 кВ, ввод 0,4 кВ |
Т-0,66 У3 50/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
6 |
ВРУ-0,4 кВ ЦТП-102, СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 80/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
ВРУ-0,4 кВ ЦТП-102, СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 80/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
8 |
ВРУ-0,4 кВ ЦТП-103, СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
9 |
ВРУ-0,4 кВ ЦТП-103, СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
10 |
ВРУ-0,4 кВ ЦТП-104, СШ 0,4 кВ, ввод 1 0,4 кВ |
ТТК-А 125/5 Кл. т. 0,5S Рег. № 76349-19 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
11 |
ВРУ-0,4 кВ ЦТП-104, СШ 0,4 кВ, ввод 2 0,4 кВ |
ТТК-А 125/5 Кл. т. 0,5S Рег. № 76349-19 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
12 |
ВРУ-0,4 кВ ЦТП-105, СШ 0,4 кВ, ввод 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
13 |
ВРУ-0,4 кВ ЦТП-106, СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
14 |
ВРУ-0,4 кВ ЦТП-106, СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
15 |
ВРУ-0,4 кВ ЦТП-107, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
ТТК-А 125/5 Кл. т. 0,5S Рег. № 76349-19 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
16 |
ВРУ-0,4 кВ ЦТП-107, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
ТТК-А 125/5 Кл. т. 0,5S Рег. № 76349-19 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
17 |
ВРУ-0,4 кВ ЦТП-108, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
18 |
ВРУ-0,4 кВ ЦТП-108, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
19 |
ВРУ-0,4 кВ ЦТП-109, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
20 |
ВРУ-0,4 кВ ЦТП-109, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
21 |
ВРУ-0,4 кВ ЦТП-110, СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 200/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
22 |
ВРУ-0,4 кВ ЦТП-110, СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 200/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
23 |
ВРУ-0,4 кВ ЦТП-111, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
24 |
ВРУ-0,4 кВ ЦТП-111, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
25 |
ВРУ-0,4 кВ ЦТП-112, СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
26 |
ВРУ-0,4 кВ ЦТП-112, СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
27 |
ВРУ-0,4 кВ ЦТП-113, СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
28 |
ВРУ-0,4 кВ ЦТП-113, СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
29 |
ВРУ-0,4 кВ ЦТП-114, СШ 0,4 кВ, ввод 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
30 |
ВРУ-0,4 кВ ЦТП-115, СШ 0,4 кВ, ввод 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
31 |
ВРУ-0,4 кВ ЦТП-118, СШ 0,4 кВ, ввод 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
32 |
ВРУ-0,4 кВ ЦТП-119, СШ 0,4 кВ, ввод 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
33 |
ВРУ-0,4 кВ ЦТП-120, СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
34 |
ВРУ-0,4 кВ ЦТП-120, СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
35 |
ВРУ-0,4 кВ ЦТП-121, СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 200/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
36 |
ВРУ-0,4 кВ ЦТП-121, СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 200/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
37 |
ВРУ-0,4 кВ ЦТП-122, СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
38 |
ВРУ-0,4 кВ ЦТП-122, СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
39 |
ВРУ-0,4 кВ ЦТП-123, СШ 0,4 кВ, ввод 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
40 |
ВРУ-0,4 кВ ЦТП-124, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
41 |
ВРУ-0,4 кВ ЦТП-124, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
42 |
ВРУ-0,4 кВ ЦТП-125, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
43 |
ВРУ-0,4 кВ ЦТП-125, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
44 |
ВРУ-0,4 кВ ЦТП-126, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
45 |
ВРУ-0,4 кВ ЦТП-126, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
46 |
ВРУ-0,4 кВ ЦТП-127, СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
47 |
ВРУ-0,4 кВ ЦТП-127, СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
48 |
ВРУ-0,4 кВ ЦТП-128, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
49 |
ВРУ-0,4 кВ ЦТП-128, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
50 |
ВРУ-0,4 кВ ЦТП-129, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
51 |
ВРУ-0,4 кВ ЦТП-129, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
52 |
ВРУ-0,4 кВ ЦТП-130, СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 80/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
53 |
ВРУ-0,4 кВ ЦТП-130, СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 80/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
54 |
ВРУ-0,4 кВ ЦТП-131, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
55 |
ВРУ-0,4 кВ ЦТП-131, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
56 |
ВРУ-0,4 кВ ЦТП-132, СШ 0,4 кВ, ввод 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
57 |
ВРУ-0,4 кВ ЦТП-133, СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
58 |
ВРУ-0,4 кВ ЦТП-133, СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
59 |
ВРУ-0,4 кВ ЦТП-134, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 300/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
60 |
ВРУ-0,4 кВ ЦТП-134, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 300/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
61 |
ВРУ-0,4 кВ ЦТП-135, СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 75/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
62 |
ВРУ-0,4 кВ ЦТП-135, СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 75/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
63 |
ВРУ-0,4 кВ ЦТП-136, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
64 |
ВРУ-0,4 кВ ЦТП-136, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
65 |
ВРУ-0,4 кВ ЦТП-137, СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 80/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
66 |
ВРУ-0,4 кВ ЦТП-137, СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 80/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
67 |
ВРУ-0,4 кВ ЦТП-138, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
68 |
ВРУ-0,4 кВ ЦТП-138, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
69 |
ВРУ-0,4 кВ ЦТП-139, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
70 |
ВРУ-0,4 кВ ЦТП-139, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
71 |
ВРУ-0,4 кВ ЦТП-140, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 200/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
72 |
ВРУ-0,4 кВ ЦТП-140, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 200/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
73 |
ВРУ-0,4 кВ ЦТП-141, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
74 |
ВРУ-0,4 кВ ЦТП-141, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
75 |
ВРУ-0,4 кВ ЦТП-142, СШ 0,4 кВ, ввод 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
76 |
ВРУ-0,4 кВ ЦТП-143, СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 80/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
77 |
ВРУ-0,4 кВ ЦТП-143, СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 80/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
78 |
ВРУ-0,4 кВ ЦТП-144, СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 80/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05М Кл. т. 0,5S/1,0 Рег. № 36355-07 |
активная реактивная | |
79 |
ВРУ-0,4 кВ ЦТП-144, СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 80/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
80 |
ВРУ-0,4 кВ ЦТП-145, СШ 0,4 кВ, ввод 0,4 кВ |
Т-0,66 У3 80/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
81 |
ВРУ-0,4 кВ ЦТП-146, СШ 0,4 кВ, ввод 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
82 |
ВРУ-0,4 кВ ЦТП-147, СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 80/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
83 |
ВРУ-0,4 кВ ЦТП-147, СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 80/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
84 |
ВРУ-0,4 кВ ЦТП-148, СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
85 |
ВРУ-0,4 кВ ЦТП-148, СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
86 |
ВРУ-0,4 кВ ЦТП-150, СШ 0,4 кВ, ввод 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
87 |
ВРУ-0,4 кВ ЦТП-159, СШ 0,4 кВ, ввод 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
88 |
ВРУ-0,4 кВ ЦТП-160, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
89 |
ВРУ-0,4 кВ ЦТП-160, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
90 |
ВРУ-0,4 кВ ЦТП-165, СШ 0,4 кВ, ввод 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
91 |
ВРУ-0,4 кВ ЦТП-167, СШ 0,4 кВ, ввод 0,4 кВ |
Т-0,66 У3 30/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
92 |
ВРУ-0,4 кВ ЦТП-171, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
93 |
ВРУ-0,4 кВ ЦТП-171, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
94 |
ВРУ-0,4 кВ ЦТП-172, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 30/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
95 |
ВРУ-0,4 кВ ЦТП-172, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 30/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
96 |
ВРУ-0,4 кВ ЦТП-173, СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
97 |
ВРУ-0,4 кВ ЦТП-173, СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
98 |
ВРУ-0,4 кВ ЦТП-174, СШ 0,4 кВ, ввод 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
99 |
ВРУ-0,4 кВ ЦТП-175, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
100 |
ВРУ-0,4 кВ ЦТП-175, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
101 |
ВРУ-0,4 кВ ЦТП-176, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
102 |
ВРУ-0,4 кВ ЦТП-176, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
103 |
ВРУ-0,4 кВ ЦТП-201, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 30/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
104 |
ВРУ-0,4 кВ ЦТП-201, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 30/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
105 |
ВРУ-0,4 кВ ЦТП-203, СШ 0,4 кВ, ввод 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
106 |
ВРУ-0,4 кВ ЦТП-204, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
107 |
ВРУ-0,4 кВ ЦТП-204, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
108 |
ВРУ-0,4 кВ ЦТП-205, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
109 |
ВРУ-0,4 кВ ЦТП-205, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
110 |
ВРУ-0,4 кВ ЦТП-206, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
111 |
ВРУ-0,4 кВ ЦТП-206, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
112 |
ВРУ-0,4 кВ ЦТП-207, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
113 |
ВРУ-0,4 кВ ЦТП-207, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
114 |
ВРУ-0,4 кВ ЦТП-208, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
115 |
ВРУ-0,4 кВ ЦТП-208, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
116 |
ВРУ-0,4 кВ ЦТП-209, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
117 |
ВРУ-0,4 кВ ЦТП-209, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
118 |
ВРУ-0,4 кВ ЦТП-211, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
119 |
ВРУ-0,4 кВ ЦТП-211, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
120 |
ВРУ-0,4 кВ ЦТП-213, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
121 |
ВРУ-0,4 кВ ЦТП-213, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
122 |
ВРУ-0,4 кВ ЦТП-215, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
123 |
ВРУ-0,4 кВ ЦТП-215, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
124 |
ВРУ-0,4 кВ ЦТП-220, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 50/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
125 |
ВРУ-0,4 кВ ЦТП-220, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 50/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
126 |
ВРУ-0,4 кВ ЦТП-221, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
127 |
ВРУ-0,4 кВ ЦТП-221, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
128 |
ВРУ-0,4 кВ ЦТП-223, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
129 |
ВРУ-0,4 кВ ЦТП-223, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
130 |
ВРУ-0,4 кВ ЦТП-225, СШ 0,4 кВ, ввод 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
131 |
ВРУ-0,4 кВ ЦТП-226, СШ 0,4 кВ, ввод 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
132 |
ВРУ-0,4 кВ ЦТП-228, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
133 |
ВРУ-0,4 кВ ЦТП-228, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
134 |
ВРУ-0,4 кВ ЦТП-230, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
135 |
ВРУ-0,4 кВ ЦТП-230, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
136 |
ВРУ-0,4 кВ ЦТП-301, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
137 |
ВРУ-0,4 кВ ЦТП-301, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
138 |
ВРУ-0,4 кВ ЦТП-302, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
139 |
ВРУ-0,4 кВ ЦТП-302, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
140 |
ВРУ-0,4 кВ ЦТП-303, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
141 |
ВРУ-0,4 кВ ЦТП-303, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
142 |
ВРУ-0,4 кВ ЦТП-304, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 200/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
143 |
ВРУ-0,4 кВ ЦТП-304, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 200/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
144 |
ВРУ-0,4 кВ ЦТП-305, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
145 |
ВРУ-0,4 кВ ЦТП-305, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
146 |
ВРУ1-0,4 кВ ЦТП-306, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
147 |
ВРУ1-0,4 кВ ЦТП-306, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
148 |
ВРУ2-0,4 кВ ЦТП-306, 1 СШ 0,4 кВ, ввод 3 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
149 |
ВРУ2-0,4 кВ ЦТП-306, 2 СШ 0,4 кВ, ввод 4 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
150 |
ВРУ1-0,4 кВ ЦТП-307, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
151 |
ВРУ1-0,4 кВ ЦТП-307, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
152 |
ВРУ2-0,4 кВ ЦТП-307, 1 СШ 0,4 кВ, ввод 3 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
153 |
ВРУ2-0,4 кВ ЦТП-307, 2 СШ 0,4 кВ, ввод 4 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
154 |
ВРУ1-0,4 кВ ЦТП-308, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
155 |
ВРУ1-0,4 кВ ЦТП-308, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
156 |
ВРУ2-0,4 кВ ЦТП-308, 1 СШ 0,4 кВ, ввод 3 0,4 кВ |
Т-0,66 У3 200/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
157 |
ВРУ2-0,4 кВ ЦТП-308, 2 СШ 0,4 кВ, ввод 4 0,4 кВ |
Т-0,66 У3 200/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
158 |
ВРУ-0,4 кВ ЦТП-309, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
159 |
ВРУ-0,4 кВ ЦТП-309, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
160 |
ВРУ-0,4 кВ ЦТП-310, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
161 |
ВРУ-0,4 кВ ЦТП-310, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
162 |
ВРУ-0,4 кВ ЦТП-311, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
163 |
ВРУ-0,4 кВ ЦТП-311, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
164 |
ВРУ-0,4 кВ ЦТП-312, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
ТТК-А 125/5 Кл. т. 0,5S Рег. № 76349-19 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
165 |
ВРУ-0,4 кВ ЦТП-312, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
ТТК-А 125/5 Кл. т. 0,5S Рег. № 76349-19 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
166 |
ВРУ-0,4 кВ ЦТП-313, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 30/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
167 |
ВРУ-0,4 кВ ЦТП-313, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 30/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
168 |
ВРУ-0,4 кВ ЦТП-314, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
169 |
ВРУ-0,4 кВ ЦТП-314, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
170 |
ВРУ-0,4 кВ ЦТП-315, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
ТТК-А 125/5 Кл. т. 0,5S Рег. № 76349-19 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
171 |
ВРУ-0,4 кВ ЦТП-315, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
ТТК-А 125/5 Кл. т. 0,5S Рег. № 76349-19 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
172 |
ВРУ-0,4 кВ ЦТП-316, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
ТТК-А 125/5 Кл. т. 0,5S Рег. № 76349-19 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
173 |
ВРУ-0,4 кВ ЦТП-316, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
ТТК-А 125/5 Кл. т. 0,5S Рег. № 76349-19 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
174 |
ВРУ-0,4 кВ ЦТП-317, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
175 |
ВРУ-0,4 кВ ЦТП-317, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
176 |
ВРУ-0,4 кВ ЦТП-319, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 80/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
177 |
ВРУ-0,4 кВ ЦТП-319, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 80/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
178 |
ВРУ-0,4 кВ ЦТП-320, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
179 |
ВРУ-0,4 кВ ЦТП-320, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
180 |
ВРУ-0,4 кВ ЦТП-321, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
181 |
ВРУ-0,4 кВ ЦТП-321, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
182 |
ВРУ-0,4 кВ ЦТП-323, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
183 |
ВРУ-0,4 кВ ЦТП-323, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
184 |
ВРУ-0,4 кВ ЦТП-325, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
185 |
ВРУ-0,4 кВ ЦТП-325, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
186 |
ВРУ-0,4 кВ ЦТП-327, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
187 |
ВРУ-0,4 кВ ЦТП-327, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
188 |
ВРУ-0,4 кВ ЦТП-328, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
189 |
ВРУ-0,4 кВ ЦТП-328, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
190 |
ВРУ-0,4 кВ ЦТП-329, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
191 |
ВРУ-0,4 кВ ЦТП-329, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
192 |
ВРУ-0,4 кВ ЦТП-330, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
193 |
ВРУ-0,4 кВ ЦТП-330, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
194 |
ВРУ-0,4 кВ ЦТП-331, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
195 |
ВРУ-0,4 кВ ЦТП-331, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
196 |
ВРУ-0,4 кВ ЦТП-332, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
197 |
ВРУ-0,4 кВ ЦТП-332, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
198 |
ВРУ-0,4 кВ ЦТП-333, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
ТТК-А 125/5 Кл. т. 0,5S Рег. № 76349-19 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
199 |
ВРУ-0,4 кВ ЦТП-333, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
ТТК-А 125/5 Кл. т. 0,5S Рег. № 76349-19 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
200 |
ВРУ-0,4 кВ ЦТП-334, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
201 |
ВРУ-0,4 кВ ЦТП-334, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
202 |
ВРУ-0,4 кВ ЦТП-335, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
203 |
ВРУ-0,4 кВ ЦТП-335, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
204 |
ВРУ-0,4 кВ ЦТП-336, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
205 |
ВРУ-0,4 кВ ЦТП-336, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
206 |
ВРУ-0,4 кВ ЦТП-337, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 200/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
207 |
ВРУ-0,4 кВ ЦТП-337, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 200/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
208 |
ВРУ-0,4 кВ ЦТП-338, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 200/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
209 |
ВРУ-0,4 кВ ЦТП-338, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 200/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
210 |
ВРУ-0,4 кВ ЦТП-339, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
211 |
ВРУ-0,4 кВ ЦТП-339, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
212 |
ВРУ-0,4 кВ ЦТП-340, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
213 |
ВРУ-0,4 кВ ЦТП-340, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
214 |
ВРУ-0,4 кВ ЦТП-341, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
215 |
ВРУ-0,4 кВ ЦТП-341, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
216 |
ВРУ-0,4 кВ ЦТП-342, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
217 |
ВРУ-0,4 кВ ЦТП-342, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
218 |
ВРУ-0,4 кВ ЦТП-343, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
ТТК-А 125/5 Кл. т. 0,5S Рег. № 76349-19 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
219 |
ВРУ-0,4 кВ ЦТП-343, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
ТТК-А 125/5 Кл. т. 0,5S Рег. № 76349-19 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
220 |
ВРУ-0,4 кВ ЦТП-344, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
221 |
ВРУ-0,4 кВ ЦТП-344, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
222 |
ВРУ-0,4 кВ ЦТП-345, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 200/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
223 |
ВРУ-0,4 кВ ЦТП-345, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 200/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
224 |
ВРУ-0,4 кВ ЦТП-346, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 200/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
225 |
ВРУ-0,4 кВ ЦТП-346, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 200/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
226 |
ВРУ-0,4 кВ ЦТП-347, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
227 |
ВРУ-0,4 кВ ЦТП-347, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 150/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
228 |
ВРУ-0,4 кВ ЦТП-348, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
229 |
ВРУ-0,4 кВ ЦТП-348, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
230 |
ВРУ-0,4 кВ ЦТП-Больница № 6, СШ 0,4 кВ, ввод 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
231 |
ВРУ-0,4 кВ ЦТП-ОДБ, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
232 |
ВРУ-0,4 кВ ЦТП-ОДБ, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
233 |
ВРУ-0,4 кВ ЦТП-Онкология, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
234 |
ВРУ-0,4 кВ ЦТП-Онкология, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
235 |
ВРУ-0,4 кВ ЦТП-Родильный дом №2, СШ 0,4 кВ, ввод 0,4 кВ |
Т-0,66 У3 50/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
236 |
ВРУ-0,4 кВ ЦТП-Тепличный, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
237 |
ВРУ-0,4 кВ ЦТП-Тепличный, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная |
1 |
2 |
3 |
4 |
5 |
6 |
238 |
ВРУ-0,4 кВ ЦТП-Торговый дом, 1 СШ 0,4 кВ, ввод 1 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
УССВ: ЭНКС-2 Рег. № 37328-15 Сервер АИИС КУЭ: HPE ProLiant DL360 Gen10 |
активная реактивная |
239 |
ВРУ-0,4 кВ ЦТП-Торговый дом, 2 СШ 0,4 кВ, ввод 2 0,4 кВ |
Т-0,66 У3 100/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
240 |
ВРУ-0,4 кВ ЦТП-Школа №44, СШ 0,4 кВ, ввод 0,4 кВ |
Т-0,66 У3 30/5 Кл. т. 0,5S Рег. № 71031-18 |
ПСЧ-4ТМ.05МД Кл. т. 0,5S/1,0 Рег. № 51593-18 |
активная реактивная | |
П р и м е ч а н и я
|
Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ
Номер ИК |
Диапазон тока |
Метрологические характеристики ИК (активная энергия и мощность) | |||||||
Границы основной относительной погрешности измерений, (±5), % |
Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± 5), % | ||||||||
cos ф = 1,0 |
cos ф = 0,8 |
cos ф = 0,5 |
cos ф = 1,0 |
cos ф = 0,8 |
cos ф = 0,5 | ||||
1 - 240 (ТТ 0,5S; Счетчик 0,5S) |
11ном — I1 — 1,211ном |
0,8 |
1,1 |
1,9 |
1,6 |
2,1 |
2,6 | ||
0,211ном — I1 < 11ном |
0,8 |
1,1 |
1,9 |
1,6 |
2,1 |
2,6 | |||
0,0511ном — I1 < 0,211ном |
1,0 |
1,5 |
2,7 |
1,7 |
2,3 |
3,2 | |||
0,0111ном — I1 < 0,0511ном |
2,0 |
2,9 |
5,4 |
2,6 |
3,4 |
5,6 | |||
Номер ИК |
Диапазон тока |
Метрологические (реактивная эне |
характеристики И ргия и мощность) |
К | |||||
Границы основной относительной погрешности измерений, (± 5) , % |
Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± 5) , % | ||||||||
cos ф = 0,8 |
cos ф-0,5 |
cos ф-0,8 |
cos ф-0,5 | ||||||
1 - 240 (ТТ 0,5S; Счетчик 1,0) |
11ном — I1 — 1,211ном |
1,8 |
1,3 |
3,9 |
3,7 | ||||
0,211ном — I1 < 11ном |
1,8 |
1,3 |
3,9 |
3,7 | |||||
0,0511нОм — I1 < 0,211ном |
2,4 |
1,6 |
4,2 |
3,8 | |||||
0,0211нОм — I1 < 0,0511ном |
4,5 |
2,9 |
5,7 |
4,5 | |||||
Пределы допускаемых смещений шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени UTC(SU) не более ±5 с | |||||||||
П р и м е ч а н и я
|
Таблица 4 - Основные технические характеристики ИК АИИС КУЭ
Наименование характеристики |
Значение |
1 |
2 |
Количество измерительных каналов |
240 |
Нормальные условия: | |
параметры сети: | |
- напряжение, % от ином |
от 99 до101 |
- ток, % от 1ном |
от 1 до 120 |
- частота, Гц |
от 49,85 до 50,15 |
- коэффициент мощности cos ф |
от 0,5 инд. до 0,8 емк. |
температура окружающей среды, °С |
от +21 до +25 |
Продолжение таблицы 4
1 |
2 |
Условия эксплуатации: параметры сети: | |
- напряжение, % от Uhom |
от 90 до 110 |
- ТОК, % ОТ Ihom |
от 1 до 120 |
- частота, Гц |
от 49,5 до 50,5 |
- коэффициент мощности cos9 |
от 0,5 инд. до 0,8 емк. |
температура окружающей среды для ТТ, °С |
от -45 до +40 |
температура окружающей среды в месте расположения счетчиков, °С |
от 0 до +40 |
магнитная индукция внешнего происхождения, мТл, не более |
0,5 |
Надежность применяемых в АИИС КУЭ компонентов: Счетчики ПСЧ-4ТМ.05МК и ПСЧ-4ТМ.05МД: | |
- среднее время наработки на отказ, ч, не менее |
165000 |
- среднее время восстановления работоспособности, сут, не более |
3 |
Счетчик ПСЧ-4ТМ.05М: | |
- среднее время наработки на отказ, ч, не менее |
140000 |
- среднее время восстановления работоспособности, сут, не более |
3 |
Сервер АИИС КУЭ: | |
- среднее время наработки на отказ, ч, не менее |
100000 |
- среднее время восстановления работоспособности, ч, не более |
1 |
УССВ: | |
- среднее время наработки на отказ, ч, не менее |
120000 |
- среднее время восстановления работоспособности, ч, не более |
2 |
Глубина хранения информации Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сут, | |
не менее |
56 |
- при отключении питания, лет, не менее |
5 |
Сервер АИИС КУЭ: - хранение результатов измерений и информации о состоянии | |
средств измерений, лет, не менее |
3,5 |
Надежность системных решений:
-
- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания.
В журналах событий фиксируются факты:
-
- журнал счетчика:
-
- параметрирования;
-
- пропадания напряжения (в т. ч. и пофазного);
-
- коррекции времени в счетчике;
-
- журнал сервера:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчиках и сервере;
-
- пропадание и восстановление связи со счетчиком.
Защищенность применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование:
-
- счетчика;
-
- промежуточных клеммников вторичных цепей тока;
-
- испытательной коробки;
- сервера (серверного шкафа);
- защита на программном уровне информации при хранении, передаче, параметрировании:
- счетчика;
- сервера.
Возможность коррекции времени:
- в счетчиках (функция автоматизирована);
- в сервере (функция автоматизирована).
Возможность сбора информации:
- о результатах измерений (функция автоматизирована);
- о состоянии средств измерений (функция автоматизирована).
Знак утверждения типа
наносится на титульный лист формуляра типографским способом.
Комплектность средства измерений
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 - Комплектность АИИС КУЭ
Наименование |
Обозначение |
Количество, шт. |
Трансформатор тока |
Т-0,66 У3 |
678 |
Трансформатор тока |
ТТК-А |
42 |
Счетчик электрической энергии |
ПСЧ-4ТМ.05М |
1 |
Счетчик электрической энергии |
ПСЧ-4ТМ.05МД |
202 |
Счетчик электрической энергии |
ПСЧ-4ТМ.05МК |
37 |
Устройство синхронизации системного времени |
ЭНКС-2 |
1 |
Сервер АИИС КУЭ |
HPE ProLiant DL360 Gen10 |
1 |
Программное обеспечение |
ПК «Энергосфера» |
1 |
Формуляр |
ЭСЕО.411711.297.ФО |
1 |
приведены в документе «Методика измерений количества электрической энергии (мощности) с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии (АИИС КУЭ) ПАО «Т Плюс» на ЦТП ТУ г. Пенза», аттестованной ООО «АСЭ» г. Владимир, аттестат аккредитации № RA.RU.312617 от 17.01.2019.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
Правообладатель
Публичное акционерное общество «Т Плюс» (ПАО «Т Плюс»)
ИНН 6315376946
Адрес: 143421, Московская обл., г.о. Красногорск, тер. автодорога Балтия, км 26-й, д. 5, стр. 3, оф. 506
ИзготовительОбщество с ограниченной ответственностью «ЭСО-96» (ООО «ЭСО-96»)
ИНН 7718660052
Адрес: 115114, г. Москва, муниципальный округ Даниловский, наб. Павелецкая, д. 2, стр. 1, эт. 1, ком. 197
Испытательный центр
Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)
Юридический адрес: 600031, Владимирская обл., г. Владимир, ул. Юбилейная, д. 15 Адрес места осуществления деятельности: 600009, Владимирская обл., г. Владимир, ул. Почаевский Овраг, д. 1
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312617.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» сентября 2023 г. № 1786
Лист № 1 Регистрационный № 89910-23 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерений BLAZER 2S Light
Назначение средства измеренийСистемы измерений BLAZER 2S Light (далее - система) предназначены для измерений геометрических параметров объектов сложной формы в измерительном объеме XYZ бесконтактным оптическим методом.
Описание средства измеренийПринцип действия систем основан на подсвечивании измеряемого объекта одним из двух лазеров и сканировании сенсором по сечениям. Часть отражённого от поверхности объекта света попадает в камеру через объектив.
Оптический измерительный блок, состоящий из камеры, объектива и двух лазеров, смонтирован на гранитной измерительной базе и перемещается вертикально по оси (Z).
Измерительные данные, обрабатываются с использованием компьютера. Результат измерений, расчетов, оценки и анализа отображается на дисплее, сохраняется для статистической обработки и, при необходимости, выводится на печать.
Система конструктивно состоит из нескольких основных элементов:
-
- Элемент 1, состоит из оси Z и измерительного сенсора, где Z - это ось линейного движения в вертикальной плоскости, осуществляющая перемещение измерительного сенсора.
-
- Элемент 2, состоит из осей Y и W, где Y - это ось линейного движения в горизонтальной плоскости (ось сканирования); W - это ось вращения, установленная на оси Y, и служит для вращения объекта измерения.
Измеряемый объект фиксируется в специальном захвате и располагается на вращающемся рабочем столе (ось W). Система фиксирует около 20 000 точек на профиле сечения измеряемого объекта за 6-10 секунд (в зависимости от размеров объекта). Сформированный по измеренным точкам профиль сечения обрабатывается системой, создавая облако точек в системе координат объекта. Полученное облако точек сравнивается с исходными (теоретическими) данными, указанными в технической документации.
Результаты измерений и вычислений могут быть представлены как в виде действительных значений, так и в виде отклонений от номинальных. Данные могут быть представлены в виде таблиц на экране, графических изображений по сечениям, или как трёхмерная модель.
Корпус систем может быть изготовлен в двух исполнениях: с возможностью интеграции с роботизированной установкой (рисунок 1а), без возможности интеграции с другими установками (рисунок 1б).
Заводские номера наносятся на заднюю или боковую часть корпуса систем в виде идентификационной таблички с нанесенным способом цифровой печати заводским номером и имеют цифровое, или цифробуквенное обозначение. Пломбирование систем не предусмотрено.
Нанесение знака поверки на системы не предусмотрено.
Место нанесения заводского номера
Место нанесения заводского номера
а) б)
Рисунок 1 - Общий вид систем измерений BLAZER 2S Light
а) с возможностью интеграции с установками; б) без возможности интеграции с установками
Программное обеспечениеВстроенное программное обеспечение (ПО) систем разработано для выполнения измерительных задач и функции считывания данных.
ПО MARS предоставляет возможность выполнять настройку системы (ввод поправочных коэффициентов), обработку результатов измерений, посекционное сканирование, расчёт параметров профиля (хорда и толщины сечения, радиусы кромок, форма профиля, закрученность, смещение профиля и т.д.), хранение и визуализацию, трехмерное изображение объекта в проверяемых сечениях, функционал для разметки зон и уровня превышения пределов допуска по профилю для каждого контрольного сечения. ПО включает в себя библиотеку методов расчёта параметров, соответствующих требованиям производителей.
Таблица 1 - Идентификационные данные программного обеспечения установок. Идентификационные данные (признаки)
Наименование характеристики |
Значение |
Идентификационное наименование ПО |
MARS |
Номер версии (идентификационный номер) ПО |
не ниже 1.44.1382 |
Цифровой идентификатор ПО |
Код доступа |
Средства для программирования или изменения метрологически значимых функций отсутствуют. Вычислительные алгоритмы ПО MARS расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО MARS блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать отчеты. Главной защитой ПО является код доступа, предоставляемый фирмой-изготовителем, и позволяющий администрировать базу данных пользователей, что предотвращает неавторизованное использование ПО.
Защита программного обеспечения систем соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики Метрологические и технические характеристики систем приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики систем
Наименование характеристики |
Значение |
Диапазон измерений в измерительном объеме XYZ, мм:
|
от 0,5 до 65 от 0,5 до 130 от 0,5 до 300 |
Пределы допускаемой абсолютной погрешности измерений в плоскости XY, мкм |
±(7+L/333), где L - измеряемая величина в мм |
Пределы допускаемой абсолютной погрешности измерений по оси Z, мкм |
±(5+L/333), где L - измеряемая величина в мм |
Пределы допускаемой абсолютной погрешности измерений в измерительном объеме XYZ, мкм |
±(8,6+L/333), где L - измеряемая величина в мм |
Таблица 3 - Технические характеристики систем
Наименование характеристики |
Значение |
Наибольшие габариты измеряемых деталей, мм: - по оси X |
65 |
- по оси Y |
130 |
- по оси Z |
300 |
Габаритные размеры, мм, не более: | |
- длина |
1200 |
- ширина |
1700 |
- высота |
2100 |
Масса, кг, не более |
600 |
Электропотребление: - напряжение, В |
от 210 до 230 |
- мощность, ВА, не более |
1200 |
Условия эксплуатации: температура окружающей среды, °С |
От + 15 до + 30 |
относительная влажность воздуха, %, не более |
85 |
Нагрузка на рабочий стол, кг, не более |
15 |
Разрешение оптического сканера, точек/мм |
80 |
Количество светочувствительных элементов измерительного сенсора |
5150 |
Минимальный измеряемый радиус закругления, мм |
0,035 |
Характеристики лазера: | |
- класс |
3В |
- длина волны, нм |
650 |
- мощность, мВт, не более |
60 |
Наименование характеристики |
Значение |
Максимальное перемещение по осям, мм: - по оси X | |
- по оси Y |
200 |
- по оси Z |
300 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации систем типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность систем
Наименование |
Обозначение |
Количество |
Системы измерений BLAZER 2S Light |
BLAZER 2S Light |
1 шт. |
Мера-цилиндр для ежедневной настройки |
- |
1 шт. |
Персональный компьютер |
- |
1 шт. |
Монитор |
- |
1 шт. |
Программное обеспечение |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
приведены в разделе № 5 «Измерение деталей» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. №472;
Стандарт предприятия MTL 3D Ltd, Израиль.
Правообладатель
MTL 3D Ltd, Израиль
Адрес: 2495900, Dolev 3, Migdal Tefen, Израиль
Телефон: +972-4-6001464
Fax: +972-4-6001463
E-mail: info@mtl-3d.com
Web-сайт: www.mtl-3d.com
Изготовитель
MTL 3D Ltd, Израиль
Адрес: 2495900, Dolev 3, Migdal Tefen, Израиль
Телефон: +972-4-6001464
Fax: +972-4-6001463
E-mail: info@mtl-3d.com
Web-сайт: www.mtl-3d.com
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
ИНН 9729315781
Адрес: 119361, г. Москва, вн.тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail: office@vniims.ru, web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» сентября 2023 г. № 1786
Лист № 1
Всего листов 5
Регистрационный № 89911-23
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Антенны измерительные рамочные для проведения специсследований ИРМА
Назначение средства измеренийАнтенны измерительные рамочные для проведения специсследований ИРМА (далее -антенны ИРМА) предназначены для преобразования напряженности переменного магнитного поля в напряжение переменного тока и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) для измерений напряженности магнитного поля.
Описание средства измерений
Принцип действия антенн ИРМА основан на преобразовании наведенной под действием магнитного поля на рамке антенны ИРМА ЭДС в сигнал, пропорциональный напряженности магнитного поля, дальнейшего усиления сигнала и передачи его в коаксиальный тракт с волновым сопротивлением 50 Ом.
Конструктивно антенна ИРМА состоит из экранированной рамки, объединенной в одном корпусе с дифференциальным усилителем; элементов питания и стабилизатора напряжения питания постоянного тока, которые размещены в корпусе антенны ИРМА.
Питание антенн ИРМА осуществляется от двух элементов питания типа 6F22 9В.
Общий вид антенны ИРМА представлен на рисунке 1.
Схема пломбировки антенны ИРМА от несанкционированного доступа представлена на рисунке 1.
Место нанесения знака утверждения типа, представлено на рисунке 1.
Место нанесения заводского номера в виде 4 (четырех) цифр представлено на рисунке 1.
Возможное место нанесения знака поверки представлено на рисунке 1.
1
6
5
3
4
2
-
1 - экранированная рамка
-
2 - корпус антенны
-
3 - место пломбирования от несанкционированного доступа
-
4 - место нанесения знака утверждения типа
-
5 - возможное место нанесения знака поверки
-
6 - место нанесения заводского номера
Рисунок 1 - Общий вид антенны ИРМА с местами пломбирования от несанкционированного доступа и местами нанесения знака утверждения типа, заводского номера и знака поверки
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих частот /, МГц |
от 0,009 до 30 включ. |
Диапазон изменения коэффициента калибровки, дБ (1 Ом-1^м-1) |
от -37 до -6 |
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ |
±2,0 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Тип выходного ВЧ соединителя |
N (розетка) |
Напряжение питания постоянного тока, В |
два элемента питания типа 6F22 9В |
Время установления рабочего режима, мин, не более |
5 |
Максимальная измеряемая величина напряженности магнитного поля (при компрессии 1 дБ), мА^м ', не менее |
20 |
Напряжение собственных шумов Иш при полосе пропускания Af |
не более значений, приведенных в таблице 3 |
Время непрерывной работы, ч, не менее |
8 |
Масса, кг, не более |
0,5 |
Габаритные размеры, мм, не более: длина ширина высота |
360 270 60 |
Рабочие условия применения: температура окружающего воздуха, °С атмосферное давление, кПа (мм рт.ст.) относительная влажность окружающего воздуха при +25 °С, %, не более |
от +15 до +40 от 84,0 до 106,7 (от 630 до 800) 85 |
Таблица 3 - Напряжение собственных шумов Иш
/, МГц |
0,009 |
0,02 |
0,1 |
1 |
10 |
30 |
1 |
10 |
30 |
А/, кГц |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
9 |
9 |
9 |
Иш, дБ (1 мкВ) |
23 |
23 |
23 |
3 |
3 |
3 |
18 |
18 |
18 |
наносится на титульный лист документа РЭ 26.51.44-004-88922204-2019 «Антенна измерительная рамочная для проведения специсследований ИРМА. Руководство по эксплуатации» типографским способом и на маркировочный ярлык на корпусе антенны ИРМА в виде наклейки.
Лист № 4 Всего листов 5 Комплектность средства измеренийТаблица 4 - Комплектность антенны ИРМА
Наименование |
Обозначение |
Количество |
Антенна измерительная рамочная для проведения специсследований ИРМА |
26.51.44-004-88922204-2019 |
1 шт. |
Кабель соединительный |
- |
1 шт. |
Элемент питания типа 6F22 9В |
- |
2 шт. |
Упаковка (укладка)* |
- |
1 шт. |
Руководство по эксплуатации |
РЭ 26.51.44-004-88922204-2019 |
1 экз. |
* Поставляется по отдельному заказу |
приведены в разделе 6 «Порядок работы» документа РЭ 26.51.44-004-88922204-2019 «Антенна измерительная рамочная для проведения специсследований ИРМА. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3469 «Об утверждении Государственной поверочной схемы для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц»;
ТУ 26.51.44-004-88922204-2019 «Антенна измерительная рамочная для проведения специсследований ИРМА. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Технологии защиты информации» (ООО «Тех ЗИ»)
ИНН 5054091042
Юридический адрес: 141090, Московская обл., г. Королев, мкр. Юбилейный, ул. Пионерская, д. 7/1, кв. 148
Телефон: 8 (495) 515-13-56
Е-mail: dir@tehzi.ru
ИзготовительОбщество с ограниченной ответственностью «Технологии защиты информации» (ООО «Тех ЗИ»)
ИНН 5054091042
Юридический адрес: 141090, Московская обл., г. Королев, мкр. Юбилейный, ул. Пионерская, д. 7/1, кв. 148
Адрес места осуществления деятельности: 141090, Московская обл., г. Королев, мкр. Юбилейный, ул. Лесная, д. 20
Телефон: 8 (495) 515-13-56
Е-mail: dir@tehzi.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических
измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): 8 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» сентября 2023 г. № 1786
Лист № 1
Всего листов 6
Регистрационный № 89912-23
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства автоматические для контроля сдвига буксы с шейки оси
Назначение средства измеренийУстройства автоматические для контроля сдвига буксы с шейки оси (далее -АУКСБ) предназначены для выявления неисправных буксовых узлов колесных пар грузового подвижного состава, имеющих сверхнормативные отклонения геометрических параметров конструкции.
Описание средства измеренийПо сигналу с датчиков, установленных на рельсовых нитях железнодорожного пути, включаются лазерные датчики, установленные по обеим сторонам пути (опционально: по требованию заказчика устанавливаются дополнительные датчики внутри колеи). При проходе колеса через поле зрения датчиков, происходит процесс снятия данных, которые затем обрабатываются в компьютере АРМ оператора.
Устройство состоит из рамы, на которой смонтированы оптические датчики, коммутационные шины, защитные кожухи, предотвращающие повреждения оборудования и обеспечивающие защиту от атмосферных осадков и грязи, поста оператора, с установленным в нем компьютером, осуществляющим обработку результатов измерений и их отображение, а также вывод на печать.
Общий вид средства измерений приведен на рисунке 1.
Рисунок 1 - Общий вид устройств автоматических для контроля сдвига буксы с шейки оси
Схема расположения напольного оборудования средства измерений приведена на рисунке 2.
Датчик колёсной пары
Модуль измерительный (тип 2)
Модуль измерительный (тип 1)
Модуль измерительный (тип 1)
Рисунок 2 - Схема расположения напольного оборудования устройств автоматических для контроля сдвига буксы с шейки оси
Пломбирование устройств осуществляется на съёмных крышках боковых модулей (поз. 1 рис. 3) и центрального модуля (поз. 2 рис. 3, кожух центрального модуля снят). Для пломбирования используются пломбировочные винты DIN 404 М5х16 и пломба роторная.
Места пломбирования обозначены на рисунке 3.
1
Рисунок 3 - Места пломбирования устройств автоматических для контроля сдвига буксы с шейки оси (указаны стрелками).
Для пломбирования оборудования поста оператора используются повреждаемые наклейки. Заводские номера наносятся методом штамповки на заводскую табличку, закрепленную на модуле центральной системы устройств, и имеют цифровое обозначение (см. рис. 4).
Место пломбирования повреждаемой наклейкой
Рисунок 4 - Места нанесения заводского номера, знака утверждения типа и пломбирования повреждаемой наклейкой устройств автоматических для контроля сдвига буксы с шейки оси
Место нанесения заводского номера
Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечение
Программное обеспечение ПО АУКСБ установлено на жестком диске компьютера АРМ оператора, предназначено для расшифровки, регистрации, запоминания, индикации показаний датчиков устройств, анализа и обработки полученных результатов измерения, передачи сохраненных результатов измерений на компьютер.
В программном обеспечении функции, дающие возможность изменения программного обеспечения пользователем, отсутствуют.
Идентификационные данные программного обеспечения устройств, приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения устройств
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ПО АУКСБ |
Номер версии (идентификационный номер) ПО |
1.1 |
Цифровой идентификатор ПО |
- |
Уровень защиты метрологически значимой части программного обеспечения оценивается, как «средний» по Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и технические характеристики устройств представлены в таблицах 2, 3 и 4.
Таблица 2 - Метрологические характеристики устройств автоматических для контроля сдвига буксы с шейки оси (для базовой комплектации с 2-мя датчиками)
Наименование характеристики |
Значение |
Диапазон измерения расстояний между крышками букс одной оси (при Ьюм. = 2356 мм), мм |
от 2341 до 2386 |
Пределы допускаемой абсолютной погрешности измерения величины сползания буксы с шейки оси, мм |
±1 |
Таблица 3 - Метрологические характеристики устройств автоматических для контроля сдвига буксы с шейки оси (для комплектации с 4-мя датчиками)
Наименование характеристики |
Значение |
Диапазон измерения расстояний между крышкой буксы и торцом обода колеса (при Lном. = 458 мм), мм |
от 443 до 488 |
Пределы допускаемой абсолютной погрешности измерения величины сползания буксы с шейки оси, мм |
±1 |
Таблица 4 - Технические характеристики устройств автоматических для контроля сдвига буксы с шейки оси__________________________________________________________
Наименование характеристики |
Значение |
Электропитание: - Напряжение питания, В |
от 209 до 231 |
- Частота сети переменного тока, Гц |
от 49,6 до 50,4 |
Потребляемая мощность (средняя), мВт, не более |
500 |
Масса, кг, не более |
400 |
Габаритные размеры модулей измерительных, мм длина |
277 |
ширина |
190 |
высота |
590 |
Диапазон рабочих температур, °С |
от -50 до +50 |
Относительная влажность воздуха, при 35 °С, %, не более |
95 |
наносится на титульный лист руководства по эксплуатации типографским способом, а также на заводскую табличку устройств методом наклейки.
Комплектность средства измерений
Таблица 5 - Комплект поставки устройств автоматических для контроля сдвига буксы с шейки оси
Наименование |
Обозначение |
Количество |
Устройства автоматические для контроля сдвига буксы с шейки оси |
- |
1 шт. |
Диск с программным обеспечением |
ПО АУКСБ |
1 шт. |
Руководство по эксплуатации |
ЮТСА.49.00.00.000РЭ |
1 экз. |
Формуляр |
ЮТСА.49.00.00.000ФО |
1 экз. |
приведены в разделе 1.4 «Устройство и работа» документа ЮТСА.49.00.00.000РЭ «Устройства автоматические для контроля сдвига буксы с шейки оси. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (изменено приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018);
ЮТСА.49.00.00.000ТУ «Устройства автоматические для контроля сдвига буксы с шейки оси. Технические условия».
ПравообладательАкционерное общество Научно-производственный центр информационных и транспортных систем (АО НПЦ ИНФОТРАНС)
Юридический адрес: 443001, г. Самара, ул. Полевая, д. 47
Тел. (846) 337-51-26
ИНН 6311012176
КПП 631501001
E-mail: office@infotrans-logistic.ru
ИзготовительАкционерное общество Научно-производственный центр информационных и транспортных систем (АО НПЦ ИНФОТРАНС)
Адрес: 443001, г. Самара, ул. Полевая, д. 47
Тел.: (846) 337-51-26
ИНН 6311012176
КПП 631501001
E-mail: office@infotrans-logistic.ru
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» сентября 2023 г. № 1786
Лист № 1
Всего листов 5
Регистрационный № 89913-23
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Твердомер Виккерса HZ10-4
Назначение средства измеренийТвердомер Виккерса HZ10-4 (далее - твердомер) предназначен для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007, ГОСТ 9450-76.
Описание средства измерений
К данному типу средств измерений относится твердомер с заводским номером 128451.
Принцип действия твердомера основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка.
Конструктивно твердомер имеет металлический корпус и состоит из устройства приложения нагрузки и измерительного устройства.
Твердомер снабжен автоматической револьверной головкой, которая обеспечивает установку в рабочее положение объективов и наконечников, а также видеокамерой высокого разрешения. Твердомер полностью автоматический, с моторизированным позиционированием рабочего стола по осям X, Y и Z, управление осуществляется через персональный компьютер.
Общий вид твердомера с указанием места нанесения знака утверждения типа приведён на рисунке 1.
Заводской номер представлен в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом на маркировочную табличку из полимерного материала, закрепленную в месте, указанном на рисунке 2.
Пломбирование твердомера не предусмотрено.
Нанесение знака поверки на твердомер не предусмотрено.
место нанесения знака утверждения типа
__
Место нанесения маркировочной таблички
Рисунок 1 - Общий вид твердомера Виккерса HZ10-4
Рисунок 2 - Место нанесения маркировочной таблички
Программное обеспечение (далее - ПО) твердомера является метрологически значимым и используется для управления его работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
ПО является неизменным, возможность несанкционированного влияния на программное обеспечение и измерительную информацию отсутствует.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
PRESI Touch Pattern |
Номер версии (идентификационный номер) ПО |
не ниже v. 3.200 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Метрологические и технические характеристики
Таблица 2 - Диапазоны измерений твердости по шкалам Виккерса
Шкалы Виккерса |
Диапазон измерений твердости HV |
HV 0,01; HV 0,025 |
от 50 до 350 |
HV 0,05 |
от 50 до 475 |
HV 0,1 |
от 50 до 850 |
HV 0,2; HV 0,3 |
от 50 до 1000 |
HV 0,5; HV 1; HV 2; HV 5; HV 10 |
от 50 до 1500 |
Таблица 3 - Метрологические характеристики испытательных нагрузок по шкалам Виккерса
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % * |
0,098; 0,245; 0,490; 0,981 |
+1,5 |
1,961; 2,942; 4,903; 9,807, 19,61; 49,03; 98,07 |
±1,0 |
* Действительно для трех измерений |
Таблица 4 - Метрологические характеристики твердомера по шкалам Виккерса
Обозначение шкалы твёрдости |
Интервалы измерений твёрдости HV | ||||||||
от 50 до 125 включ. |
св. 125 до 175 включ. |
св. 175 до 225 включ. |
св. 225 до 275 включ. |
св. 275 до 325 включ. |
св. 325 до 375 включ. |
св. 375 до 425 включ. |
св. 425 до 475 включ. |
св. 475 до 525 включ. | |
Пределы допускаемой абсолютной погрешности твердомера HV, (±) | |||||||||
HV0,01 |
10 |
15 |
20 |
20 |
27 |
35 |
- |
- |
- |
HV 0,025 |
10 |
15 |
20 |
20 |
27 |
35 |
- |
- |
- |
HV 0,05 |
8 |
14 |
20 |
20 |
27 |
35 |
40 |
50 |
- |
HV 0,1 |
6 |
11 |
16 |
20 |
27 |
35 |
40 |
50 |
50 |
HV 0,2 |
4 |
8 |
12 |
18 |
24 |
30 |
36 |
43 |
50 |
HV0,3 |
4 |
7 |
10 |
14 |
18 |
23 |
28 |
34 |
40 |
HV0,5 |
3 |
7 |
10 |
13 |
15 |
19 |
24 |
27 |
30 |
HV1 |
3 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
25 |
HV2 |
3 |
5 |
6 |
8 |
9 |
12 |
16 |
18 |
20 |
HV5 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 |
HV10 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 |
Продолжение таблицы 4
Обозначение шкалы твёрдости |
И |
нтервалы измерений твёрдости HV | ||||||||
св. 525 до 575 включ. |
св. 575 до 625 включ. |
св. 625 до 675 включ. |
св. 675 до 725 включ. |
св. 725 до 775 включ. |
св. 775 до 825 включ. |
св. 825 до 875 включ. |
св. 875 до 925 включ. |
св. 925 до 1075 включ. |
св. 1075 до 1500 включ. | |
Пределы допускаемой абсолютной погрешности твердомера HV, (±) | ||||||||||
HV0,1 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
- |
- |
- |
HV0,2 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
108 |
110 |
- |
HV0,3 |
47 |
54 |
62 |
70 |
75 |
80 |
89 |
99 |
110 |
- |
HV0,5 |
36 |
42 |
46 |
49 |
56 |
64 |
68 |
72 |
90 |
142 |
HV1 |
28 |
30 |
32 |
35 |
42 |
48 |
51 |
54 |
60 |
77 |
HV2 |
22 |
24 |
26 |
28 |
30 |
32 |
38 |
45 |
50 |
77 |
HV5 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
40 |
52 |
HV10 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
30 |
39 |
П р и м е ч а н и е - метрологические характеристики действительны для 5 измерений
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Рабочие условия эксплуатации | |
температура окружающего воздуха, °С |
от +15 до +35 |
относительная влажность окружающего воздуха, %, не более |
80 |
Параметры электропитания | |
напряжение переменного тока частотой 50 Гц, В |
от 207 до 253 |
Габаритные размеры, мм, не более | |
длина |
700 |
ширина |
420 |
высота |
800 |
Масса, кг, не более |
80 |
П р и м е ч а н и е - возможна индикация результатов измерений твердости по шкале HV 3 |
наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 6 - Комплектность твердомера
Наименование |
Обозначение |
Количество |
Твердомер |
HZ10-4 |
1 шт. |
Персональный компьютер |
- |
1 шт. |
Джойстик |
- |
1 шт. |
Силовой кабель питания |
- |
1 шт. |
USB кабель |
- |
3 шт. |
Руководство по эксплуатации |
Ж10-01РЭ |
1 экз. |
Руководство пользователя |
Presi Touch |
1 экз. |
приведены в документе «Presi Touch. Руководство пользователя», глава 2 «Описание функций».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1. Метод измерения;
ГОСТ 8.063-2012 ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса;
ГОСТ 9450-76 Измерение микротвердости вдавливанием алмазных наконечников.
Правообладатель
Фирма PRESI SAS, Франция
Адрес: 38320, Франция, г. Эйбенс, ул. Верконс, д. 11
Изготовитель
Фирма PRESI SAS, Франция
Адрес: 38320, Франция, г. Эйбенс, ул. Верконс, д. 11
Испытательный центрФедеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «04» сентября 2023 г. № 1786
Лист № 1 Регистрационный № 89914-23 Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Спектрофотометры атомно-абсорбционные GGX Назначение средства измерений
Спектрофотометры атомно-абсорбционные GGX (далее - спектрофотометры) предназначены для измерений содержания элементов в водных растворах, питьевых, природных и сточных водах, в атмосферном воздухе, воздухе рабочей зоны и промышленных выбросах, почвах, геологических пробах, рудах и продуктах их переработки, металлах и их сплавах, огнеупорах, керамике, стеклах, продуктах питания, фармацевтических препаратах, нефти, бензине и нефтепродуктах, отработанных смазочных маслах и в других материалах.
Описание средства измерений
Принцип действия спектрофотометров основан на измерении поглощения свободными атомами элементов резонансного излучения, проходящего через слой атомного пара, с последующим определением содержания целевых элементов при помощи градуировочных графиков.
Конструктивно спектрофотометры представляют собой модульные настольные приборы, состоящие из: системы ввода пробы, атомизатора, оптической системы, детектора и системы управления.
Ввод пробы в спектрофотометры осуществляется либо в ручном режиме, либо при помощи автоматического прибора для ввода проб (в зависимости от модели спектрофотометров и комплекта поставки). В зависимости от модели спектрофотометра атомизация проб проводится либо в пламенном, либо в электротермическом атомизаторах. В качестве источника пламени используется газовая смесь ацетилен-воздух. Электротермический атомизатор обеспечивает атомизацию проб в инертной среде (аргон) при помощи нагрева графитовой кюветы в соответствии с температурной программой, заданной в программном обеспечении спектрофотометров. Оптическая система спектрофотометров базируется на монохроматорах с дифракционной решеткой по схеме Черни-Тернера. В качестве источника селективного излучения выступают лампы с полым катодом (поставляются по отдельному заказу). Лампы с полым катодом устанавливаются в револьверную головку с ручным или автоматическим переключением. Для коррекции фонового сигнала используется дейтериевая лампа или эффект Зеемана (только для моделей GGX-900, GGX-910, GGX-920). Управление спектрофотометром осуществляется с помощью программного обеспечения, устанавливаемого на персональный компьютер. Спектрофотометры с пламенным способом атомизации оснащаются одним из двух типов распылителей: тип 1 или тип 2.
Спектрофотометры выпускаются в следующих моделях: GGX-600, GGX-610, GGX-810, GGX-810A, GGX-820, GGX-830, GGX-830A, GGX-900, GGX-910, GGX-920, HGA-E50, которые отличаются способом атомизации пробы, коррекции фонового сигнала, набором функциональных возможностей, а также техническими характеристиками. Спектрофотометры моделей GGX-810A и GGX-830A отличаются от GGX-810 и GGX-830, соответственно, наличием блока контроллера для регулирования расхода ацетилена при пламенном способе атомизации. Спектрофотометры моделей GGX-830, GGX-830A, GGX-900 и HGA-E50 оснащены пламенным и электротермическим атомизатором, моделей GGX-600, GGX-610, GGX-810, GGX-810A, GGX-910 оснащены пламенным атомизатором, моделей GGX-820, GGX-920 - электротермическим атомизатором.
Корпус спектрофотометров изготавливают из пластмассы и металлических сплавов, окрашиваемый в цвета в соответствии с технической документацией производителя.
Каждый экземпляр спектрофотометров имеет серийный номер, расположенный на табличке на задней стороне спектрофотометра. Серийный номер имеет цифровой или буквенноцифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид спектрофотометров представлен на рисунках 1-2. Место нанесения серийного номера на спектрофотометры представлено на рисунке 3.
, о •
Спектрофотометры атомно-абсорбционные
GGX модели GGX-610
Спектрофотометры атомно-абсорбционные
GGX модели GGX-600
Спектрофотометры атомно-абсорбционные
GGX моделей GGX-810 и GGX-810A
Спектрофотометры атомно-абсорбционные
GGX модели GGX-820
Рисунок 1 - Общий вид спектрофотометров атомно-абсорбционных GGX моделей GGX-600, GGX-610, GGX-810, GGX-810A, GGX-820
Спектрофотометры атомноабсорбционные GGX модели HGA-E50
Спектрофотометры атомно-абсорбционные
GGX модели GGX-900
Спектрофотометры атомно-абсорбционные
GGX моделей GGX-830 и GGX-830A
I I
ИИ-Спектрофотометры атомно-абсорбционные
GGX модели GGX-910
Спектрофотометры атомно-абсорбционные GGX модели GGX-920
Рисунок 2 - Общий вид спектрофотометров атомно-абсорбционных GGX моделей GGX-900, GGX-910, GGX-920, HGA-E50, GGX-830, GGX-830A
серийного номера
Место нанесения
Рисунок 3 - Место нанесения серийного номера на спектрофотометры атомноабсорбционные GGX
Пломбирование спектрофотометров не предусмотрено. Конструкция спектрофотометров обеспечивает ограничение доступа к частям спектрофотометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечениеСпектрофотометры оснащены программным обеспечением (далее - ПО), позволяющим осуществлять контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты ПО спектрофотометров от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО спектрофотометров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение для модели | ||||||||||
GGX-600 |
GGX-610 |
GGX-810 |
GGX-810A |
GGX-820 |
GGX-830 |
GGX-830A |
GGX-900 |
GGX-910 |
GGX-920 |
HGA-E50 | |
Идентификационное наименование ПО |
Atomic absorption spectrophotometer | ||||||||||
Model: GGX-600 |
Model: GGX-610 |
Model: GGX-810 |
Model: GGX-810A |
Model: GGX-820 |
Model: GGX-830 |
Model: GGX-830A |
Model: GGX-900 |
Model: GGX-910 |
Model: GGX-920 |
Model: HGA-E Series | |
Номер версии (идентификационный номер) ПО, не ниже |
V1.6.5 |
V1.6.5 |
V1.6.5 |
V1.6.5 |
V1.6.5 |
V1.6.5 |
V1.6.5 |
V1.6.5 |
V1.6.5 |
V1.6.5 |
V1.1 |
Цифровой иденти фикатор ПО |
- |
Влияние программного обеспечения на метрологические характеристики спектрофотометров учтено при нормировании характеристик.
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение для моделей | ||
GGX-600, GGX-610, GGX-810, GGX-810A, GGX-910 |
GGX-830, GGX-830A, GGX-900, HGA-E50 |
GGX-820, GGX-920 | |
Характеристическая концентрация при пламенном способе атомизации пробы, мкг/дм3, не более1):
|
10 25 |
- | |
Характеристическая концентрация при пламенном способе атомизации пробы, мкг/дм3, не более2):
|
3 4 |
0 0 |
- |
Характеристическая концентрация при электротермическом способе атомизации, мкг/дм3, не более3): - кадмий (Cd, 1=228,8 нм) |
0,06 | ||
Предел обнаружения (по критерию 3g) при пламенном способе атомизации пробы мкг/дм3, не более1):
|
6 8 |
- | |
Предел обнаружения (по критерию 3g) при пламенном способе атомизации пробы мкг/дм3, не более2):
|
8 8 |
- | |
Предел обнаружения (по критерию 3g) при электротермическом способе атомизации пробы, мкг/дм3, не более3): - кадмий (Cd, 1=228,8 нм) |
0,07 | ||
Предел допускаемого относительного среднего квадратического отклонения результатов измерений массовой концентрации при пламенном способе атомизации, %, не более1):
|
2,0 2,0 | ||
Предел допускаемого относительного среднего квадратического отклонения результатов измерений массовой концентрации при пламенном способе атомизации, %, не более2):
|
2,0 2,0 |
Наименование характеристики |
Значение для моделей | ||
GGX-600, GGX-610, GGX-810, GGX-810A, GGX-910 |
GGX-830, GGX-830A, GGX-900, HGA-E50 |
GGX-820, GGX-920 | |
Предел допускаемого относительного среднего квадратического отклонения результатов измерений массовой концентрации при электротермическом способе атомизации, %, не более3): - кадмий (Cd, 1=228,8 нм) |
4,0 | ||
|
Таблица 3 - Основные технические характеристики
Наименование характеристики |
З |
^начение для моделей | |||||||
GGX- 600 |
GGX- 610 |
GGX- 810, GGX- 810A |
GGX- 820 |
GGX- 830, GGX- 830A |
GGX- 900 |
GGX- 910 |
GGX- 920 |
HGA- E50 | |
Спектральный диапазон, нм |
от |
90 до 9 |
30 | ||||||
Диапазон показаний оптиче- | |||||||||
ской плотности, Б |
от |
2,0 до 2,0 | |||||||
Спектральная ширина щели, | |||||||||
нм |
0,2; 0,4; 1,0; 2,0 | ||||||||
Габаритные размеры, мм, не более: | |||||||||
- высота |
425 |
510 |
480 |
550 | |||||
- ширина |
520 |
600 |
500 |
650 | |||||
- длина |
840 |
872 |
880 |
1190 | |||||
Масса, кг, не более |
80 |
100 |
80 |
100 |
150 | ||||
Параметры электрического | |||||||||
питания: | |||||||||
- напряжение переменного | |||||||||
тока, В |
220±22 | ||||||||
- частота переменного тока, Гц |
50 | ||||||||
Условия эксплуатации: - температура окружающей | |||||||||
среды, °С |
от +15 до +33 | ||||||||
- относительная влажность, | |||||||||
%, не более |
80 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Спектрофотометр атомно-абсорбционный |
GGX |
1 шт. |
Автоматический прибор для ввода проб |
- |
1 шт.* |
Распылитель типа 1 |
- |
1 шт.* |
Распылитель типа 2 |
- |
1 шт.* |
Персональный компьютер |
ПК |
1 шт.* |
Программное обеспечение |
ПО |
1 шт. |
Руководство по эксплуатации |
РЭ |
1 экз. |
Руководство по работе с программным обеспечением спектрофотометров атомно-абсорбционных GGX |
- |
1 экз. |
Методика поверки |
- |
1 экз. |
* - по заказу |
приведены в:
-
- разделе 3 «Анализ проб» руководства по работе с программным обеспечением спектрофотометров атомно-абсорбционных GGX моделей GGX-600, GGX-610, GGX-810, GGX-810A, GGX-820, GGX-830, GGX-830A, GGX-900, GGX-910, GGX-920;
-
- разделе 4.2 «Испытание образца» руководства по эксплуатации спектрофотометров атомноабсорбционных GGX модели HGA-E50.
Применение спектрофотометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Техническая документация «BEIJING HAIGUANG INSTRUMENT CO., LTD.», КНР.
Правообладатель
«BEIJING HAIGUANG INSTRUMENT CO., LTD.», КНР
Адрес: Building 67, yard 12, Zhuyuan Road, Shunyi District, Beijing, China
Изготовитель
«BEIJING HAIGUANG INSTRUMENT CO., LTD.», КНР
Адрес: Building 67, yard 12, Zhuyuan Road, Shunyi District, Beijing, China
Испытательный центрУральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» сентября 2023 г. № 1786
Лист № 1 Регистрационный № 89915-23 Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы комбинированные универсальные MT Measurement
Назначение средства измерений
Анализаторы комбинированные универсальные MT Measurement (далее - анализаторы) предназначены для автоматических периодических или непрерывных измерений удельной электрической проводимости (УЭП), показателя активности рН ионов водорода (рН), окислительновосстановительного потенциала (ОВП), температуры (Т) и массовой концентрации растворенного кислорода при контроле питьевой, технологической, бытовой и очищенной сточной воды и технологических сред в лабораторных условиях и на промышленных предприятиях.
Описание средства измерений
Принцип действия анализатора заключается в измерении электрического сигнала, поступающего с одного из датчиков физико-химических параметров жидкости. Принцип действия измерительных каналов (далее - ИК) рН и окислительно-восстановительного потенциала - потенциометрический, принцип действия ИК массовой концентрации растворенного в воде кислорода - амперометрический, принцип действия ИК УЭП - кондуктометрический и индуктивный (в зависимости от модификации датчика), принцип действия ИК температуры основан на преобразовании электрического сопротивления, поступающего в электронный блок от первичного преобразователя, пропорционально измеряемой величине.
Анализатор является стационарным прибором и конструктивно состоит из первичного преобразователя (датчика) и вторичного преобразователя (микропроцессорного блока) - блока управления. Максимально возможное количество одновременно измеряемых параметров - два. К приборам можно подключать как аналоговые, так и цифровые датчики, а также аналоговые датчики через цифровые модули PH3000, CON3000, DT3000.
Анализаторы выпускаются в 11 модификациях: PH3000E, CON3000E, DOT3000E, 3000D, РН3300Е, CON3300, DOT3300E, 3300D, PH3200, COND3200, DOT3200. Все модификации выполнены на единой элементной базе, отличаются типами подключаемых датчиков. Модификации PH3000E, CON3000E, DOT3000E, 3000D предназначены для трубного и панельного монтажа, PH3200, COND3200, DOT3200 - только для панельного монтажа; модификации РН3300Е, CON3300, DOT3300E, 3300D предназначены для настенного монтажа. На лицевой панели микропроцессорного блока находится жидкокристаллический монохромный дисплей для цифрового отображения результатов измерений и клавиатура для выбора и управления режимами работы. Анализаторы имеют свободно программируемый аналоговый выход токовых сигналов от 0 до 10 мА, от 0 до 20 мА и от 4 до 20 мА для передачи измеренных значений на соответствующие регистрирующие устройства; выход Modbus RS485.
Во всех типах датчиков встроены платиновые термисторы для измерения температуры и выполнения автоматической компенсации температуры при измерениях. Микропроцессорный контроллер блока управления выполняет математическую обработку полученной информации, автоматическую компенсацию функции преобразования, корректировку нулевых показаний и чувствительности датчиков.
Общий вид микропроцессорных блоков и датчиков приведен на рисунках 1а-1з. Заводской номер анализатора, состоящий из 10 арабских цифр, нанесен методом лазерной гравировки на металлическую пластину, расположенную на верхней или боковой панели микропроцессорного блока. Заводской номер датчика (в зависимости от типа датчика) содержит от 6 до 11 арабских цифр и может содержать заглавную латинскую букву. Место нанесения: на проводе датчика (в виде запаянной этикетки) или на корпусе датчика (нанесение методом шелкографии/грави-ровки/клеевой этикетки). Товарный знак «МТ Measurement» нанесен на корпус датчиков. Общий вид места нанесения заводского номера и товарного знака приведен на рисунке 1з. Заводские номера микропроцессорного блока и датчиков к нему указываются в паспорте СИ.
К данному типу средств измерений относятся СИ, выпускаемые под товарным знаком «МТ Measurement», который указан на металлической пластине, расположенной на боковой или задней поверхности микропроцессорного блока в соответствии с рисунком 1ж.
Структура обозначения модификаций анализаторов (символы «х» могут отсутствовать):
хххх
3х00 х
вариант исполнения:
D - это цифровое исполнение (возможность подключать цифровые датчики),
Е или отсутствие буквы - аналоговое исполнение
обозначение модификации в зависимости от исполнения корпуса (способа монтажа): 3000 для трубного и панельного монтажа, 3200 - для панельного монтажа, 3300 - для настенного монтажа
буквенное обозначение основного измеряемого параметра (отсутствие букв - мультипа-раметрическое исполнение): CON, COND - измерение УЭП, РН - измерение рН и ОВП, DOT - измерение массовой концентрации растворенного в воде кислорода
Нанесение знака поверки на анализатор не предусмотрено.
Пломбирование микропроцессорных блоков и датчиков не предусмотрено.
Рисунок 1а - Общий вид микропроцессорного Рисунок 1б - Общий вид микропроцессорного блока анализатора модификаций РН3000Е, блока анализатора модификаций PH3200, CON3000E, DOT3000E, 3000D COND3200, DOT3200
Рисунок 1в - Общий вид микропроцессорного блока анализатора модификаций РН3300Е, CON3300, DOT3300E, 3300D
Рисунок 1г - Общий вид датчиков рН/ОВП/Т
Рисунок 1д - Общий вид датчиков УЭП/Т
Рисунок 1е - Общий вид датчиков растворенного кислорода/Т
Место нанесения заводского номера и знака утверждения типа
Место нане
сения товар
ного знака
Рисунок 1ж - Общий вид верхней поверхности вторичного преобразователя (микропроцессорного блока) с указанием места нанесения заводского номера, знака утверждения типа и товарного знака
Место нанесения товарного знака
Место нанесения заводского номера
Рисунок 1з - Общий вид индуктивного датчика УЭП/Т с указанием места нанесения заводского номера и товарного знака
Программное обеспечениеАнализаторы оснащены программным обеспечением, которое осуществляет его функционирование, выполнение измерений, передачу результатов измерений на внешние устройства для их обработки, визуализации и хранения. Данное программное обеспечение разработано фирмой-изготовителем специально для решения задач измерения параметров воды. Программное обеспечение идентифицируется по запросу пользователя через сервисное меню анализатора путем вывода на экран версии программного обеспечения.
Конструктивно анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Программное обеспечение защищено паролем, которым владеет только изготовитель анализатора или сервисный инженер.
Влияние программного обеспечения на метрологические характеристики датчиков учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «средний» в соответствии с Р.50.2.0772014.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Controller software |
SW |
не ниже 1.0.0 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||||
PH3000E PH3200 РН3300Е |
CON3000E CON3300 |
COND3200 |
DOT3000E DOT3200 DOT3300E |
3000D 3300D | |
Диапазон измерений pH |
от 1 до 14 |
- |
- |
- |
от 1 до 14 |
Пределы допускаемой абсолютной погрешности измерений pH |
±0,05 |
- |
- |
- |
±0,05 |
Диапазон измерений ОВП, мВ |
от -1500 до +1500 |
- |
- |
- |
от -1500 до +1500 |
Пределы допускаемой абсолютной погрешности измерений ОВП, мВ |
±10 |
- |
- |
- |
±10 |
Диапазон измерений УЭП, См/м: | |||||
- 2-электродные датчики MT Measurement c постоянной ячейки 0,01 |
- |
от 0,05540-4 до 0,002 |
от 0,05540-4 до 0,002 |
- |
от 0,055 •Ю-4 до 0,002 |
- 2-электродные датчики MT Measurement c постоянной ячейки 0,1 |
- |
от 0,5540-4 до 0,02 |
от 0,5540-4 до 0,02 |
- |
от 0,5 • 104 до 0,02 |
- 2-электродные датчики MT Measurement c постоянной ячейки 1 |
- |
от 0,5540-4 до 0,2 |
от 0,5540-4 до 0,2 |
- |
от 0,540-4 до 0,2 |
- 2-электродные датчики MT Measurement c постоянной ячейки 10 |
- |
от 0,540-4 до 2 |
от 0,540-4 до 2 |
- |
от 0,540-4 до 2 |
- индуктивные датчики MT Measurement с диапазоном измерения до 200 мСм/см |
- |
- |
от 0,5 до 20 |
- |
- |
- индуктивные датчики MT Measurement с диапазоном измерения до 50 См/м |
- |
от 0,5 до 50 |
- |
Наименование характеристики |
Значение | ||||
PH3000E PH3200 РН3300Е |
CON3000E CON3300 |
COND3200 |
DOT3000E DOT3200 DOT3300E |
3000D 3300D | |
- индуктивные датчики MT Measurement с диапазоном измерения до 100 См/м |
- |
от 0,5 до 100 |
- | ||
- индуктивные датчики MT Measurement с диапазоном измерения до 200 См/м |
- |
от 0, 5 до 200 |
- | ||
Пределы допускаемой относительной погрешности измерений УЭП, %: | |||||
- 2-электродные датчики MT Measurement |
- |
±3 |
- |
- |
±3 |
- индуктивные датчики MT Measurement |
- |
- |
±5 |
- |
- |
Диапазон измерений массовой концентрации растворённого в воде кислорода, мг/дм3 |
- |
- |
- |
от 0 до 20 |
от 0 до 20 |
Пределы допускаемой приведенной (к верхней границе диапазона измерения) погрешности измерений массовой концентрации растворенного в воде кислорода, % |
- |
- |
- |
±2 |
±2 |
Диапазон измерений температуры, °C |
от 0 до +50 | ||||
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,5 | ||||
Условия окружающей среды (нормальные условия):
|
20±5 от 30 до 80 от 84 до 106 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | ||
PH3000E CON3000E DOT3000E 3000D |
PH3200 COND3200 DOT3200 |
PH3300E CON3300 DOT3300E 3300D | |
Электропитание: | |||
- напряжение, В |
от 20 до 240 | ||
- частота, Гц |
от 50 до 60 | ||
- потребляемая мощность, В^А. не более |
10 | ||
Габаритные размеры микропроцессорного блока, мм, не более: | |||
- длина |
113 |
108 |
144 |
- ширина |
118 |
146 |
152 |
- высота |
136 |
146 |
113 |
Масса микропроцессорного блока, кг: |
0,7 |
0,8 |
0,8 |
датчик рН/ОВП/Т |
датчик УЭП/Т |
датчик растворенного кислорода/Т | |
Габаритные размеры датчиков, мм, не более: | |||
- длина |
600 |
325 |
600 |
- диаметр |
100 |
150 |
40 |
Масса датчиков, кг, не более: |
0,85 |
2 |
1,5 |
Условия эксплуатации: | |||
- диапазон температур окружающей среды, °С |
от +15 до +25 | ||
- диапазон относительной влажности % |
от 30 до 80 | ||
- диапазон атмосферного давления, кПа |
от 84,0 до 106,0 | ||
Диапазон температур анализируемой среды,°С |
от 0 до +50 | ||
Вероятность безотказной работы анализатора за 1000 ч, не менее |
0,95 | ||
Средний срок службы, лет |
10 | ||
Средняя наработка до отказа, ч, не менее |
80000 |
наносится на титульный лист Руководства по эксплуатации типографским способом и на металлическую пластину, расположенную на верхней или боковой панели микропроцессорного блока анализаторов.
Лист № 9 Всего листов 10 Комплектность средства измеренийТаблица 4 - Комплектность анализатора
Наименование |
Обозначение |
Количество |
Анализатор комбинированный универсальный |
MT Measurement |
1 шт. |
Монтажные приспособления |
- |
1 компл. |
Датчик *) |
- |
- |
Руководство по эксплуатации |
- |
1 экз. |
Паспорт |
- |
1 экз. |
*) Поставляется по требованию заказчика из нижеперечисленных датчиков с товарным знаком | ||
«МТ Measurement»:
|
приведены в п. 6 «Настройка прибора» документа «Анализаторы комбинированные универсальные MT Measurement. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений удельной электрической проводимости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2771;
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253
Государственная поверочная схема для средств измерений показателя рН активности ионов водорода в водных растворах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324;
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315;
ТУ28.29.31-009-45862616-2022 Анализаторы комбинированные универсальные. Технические условия.
ПравообладательАкционерное общество «Меттлер-Толедо Восток»
(АО «Меттлер-Толедо Восток»)
ИНН 7705125499
Юридический адрес: 101000, г. Москва, Сретенский б-р, д. 6/1, стр. 1, ком. 8, 10, 16
Телефон.: (495) 651-98-86
Факс: (495) 277-22-74
E-mail: inforus@mt.com
Web-сайт: www.mt.com
ИзготовительАкционерное общество «Меттлер-Толедо Восток»
(АО «Меттлер-Толедо Восток»)
ИНН 7705125499
Юридический адрес: 101000, г. Москва, Сретенский б-р, д. 6/1, стр. 1, ком. 8, 10, 16 Производственная площадка: Нерст Текнолоджис Ко., Лтд., Китай Адрес: Heping Avenue 336# Wuhan China.
E-mail: info@mt.com
Web-сайт: www.mt.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01,
Факс: (812) 713-01-14.
E-mail: info@vniim.ru,
Web-сайт: www.vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.
