О переоформлении, продлении срока действия свидетельства № 38366 об утверждении типа средства измерений «Расходомеры Метран-ISORFA» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «ПГ «Метран» от 9 октября 2019 г. № 287/СС, приказываю:
-
1. Внести изменения в описание типа расходомеров MeTpaH-150RFA, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 43124-09, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Продлить срок действия свидетельства № 38366 об утверждении типа расходомеров MeTpaH-150RFA на последующие 5 лет.
-
3. Переоформить свидетельство № 3 83 66 об утверждении типа расходомеров MeTpaH-150RFA, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 43124-09, в связи переименованием изготовителя с ЗАО «ПГ «Метран», г. Челябинск, на АО «ПГ «Метран», г. Челябинск.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
Л " Л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ и СтНФИКАТЕ АП
сертификат: 0OE1036ElB07H)FB80EA118900BCB6D090
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11.2019 до 06.11.2020
- JПриложение к приказу Федерального агентства по техническому регулированию и метрологии от «21» ноября 2019 г. № 2784
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры MeTpaH-150RFA Назначение средства измеренийРасходомеры Метран-ISORFA (далее - расходомеры) предназначены для измерения объемного расхода среды (жидкость, пар, газ и другие энергоносители) методом перепада давлений с использованием осредняющей напорной трубки Annubar® 485 (далее - ОНТ) в качестве первичного преобразователя расхода.
Описание средства измеренийРасходомеры Mетpaн-150RFA состоят из следующих частей:
-
- первичный преобразователь расхода - ОНТ Annubar® 485;
-
- линия связи - соединительные трубки и вспомогательные устройства на них (при удаленном монтаже);
-
- трехвентильные или пятивентильные клапанные блоки различной конструкции;
-
- запорная арматура (игольчатые клапаны и задвижки);
-
- измерительный прибор - датчик разности давлений Метран-150 модели 150CDR (номер в государственном реестре 32854-13).
Принцип действия расходомера основан на измерении объемного расхода среды (жидкости, газа, пара) методом перепада давлений.
Основной элемент расходомера - ОНТ, на которой возникает перепад давлений, пропорциональный расходу. ОНТ представляет собой погружную конструкцию, использующую в основе профиль Т-образной формы. ОНТ устанавливается фронтальной частью навстречу потоку. В центре фронтальной поверхности профиля по всей длине располагаются щелевые пазы, которые совместно с камерой ОНТ воспринимают динамическое давление, а отверстия на тыльной стороне профиля воспринимают давление разрежения. Возникающий перепад давлений между камерами пропорционален расходу.
Камеры ОНТ связаны с приемными камерами датчика давления через трехвентильный или пятивентильный клапанный блок.
Датчик преобразует перепад давлений в унифицированный токовый выходной сигнал от 4 до 20 мА, пропорциональный расходу, и/или в цифровой сигнал в стандарте HART-протокола.

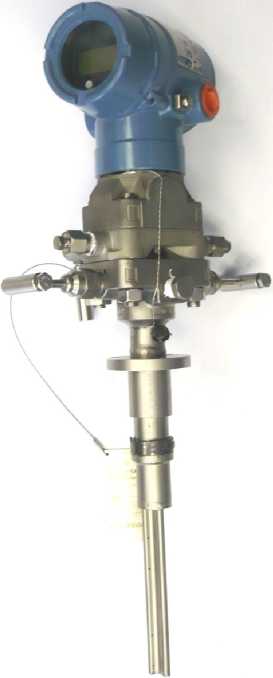

Внешний вид и место пломбирования расходомеров от несанкционированного доступа приведены на рисунке 1.

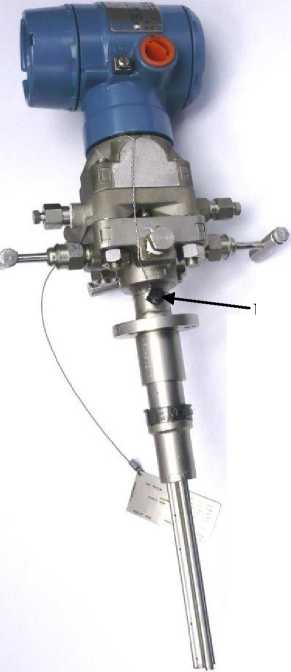

Место пломбирования
Рисунок 1 - Расходомеры MeTpaH-150RFA
Программное обеспечениеПрограммное обеспечение расходомеров (далее - ПО) не изменяемое и не считываемое (встроенное ПО датчика давления Метран-150 модели 150CDR).
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
ct_hart7-prod.a90 |
123102A.ABS |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1 |
Не ниже 178 |
|
Цифровой идентификатор ПО |
— |
— |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр условного прохода, мм |
50,0; 63,5; 80,0; 89,0; 100,0; 125,0; 150,0; 175,0; 200,0; 250,0; 300,0; 350,0; 400,0; 450,0; 500,0; 600,0; 750,0; 900,0; 1066,0; 1210,0; 1520,0; 1820,0; 1950,0; 2100,0; 2250,0; 2400,0 |
|
Динамический диапазон измеряемого расхода |
5:1 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода, % |
±2,5 |
|
Минимально допускаемая разность давлений на ОНТ для сред, кПа:
|
0,125 0,063 0,250 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Температура измеряемой среды1), °С |
от -40 до +260; от -40 до +315; от -40 до +454 |
|
Давление измеряемой среды2), МПа |
от 1,9 до 40 |
|
Температура окружающей среды, °С |
от -40 до +85 |
|
Выходной сигнал |
аналоговый сигнал постоянного тока от 4 до 20 мА совмещенный с цифровым сигналом в стандарте протокола HART |
|
Электрическое питание, постоянный ток, В |
от 10,5 до 42,4 |
|
Нагрузочное сопротивление, кОм |
от 0 до 1,39 |
|
Потребляемая мощность, В^А, не более |
0,8 |
|
Степень защиты от воздействия пыли и воды по ГОСТ 14254 |
IP 66 |
|
Группа прочности к механическим воздействиям по ГОСТ Р 52931 |
V1 |
|
Средняя наработка на отказ, ч |
150000 |
|
Средний срок службы, лет |
10 |
|
Вид взрывозащиты |
искробезопасная электрическая цепь; взрывонепроницаемая оболочка |
|
Примечание:
| |
наносится на табличку, прикрепленную к расходомеру способом, принятым на предприятии-изготовителе, и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измеренияТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол. |
Примечание |
|
Расходомер |
СПГК.5290.000.00 |
1 шт. |
Согласно заказу |
|
Паспорт |
СПГК.5290.000.00 ПС |
1экз. | |
|
Руководство по эксплуатации * |
СПГК.5290.000.00 РЭ |
1экз. | |
|
Инструкция по настройке |
СПГК.5285.000.00 ИН |
1 экз. |
При заказе кода М4 |
|
Расходомеры Метран-150RFA. Методика поверки * |
СПГК.5290.000.00 МИ |
1 экз. | |
|
Датчики давления Метран-150. Методика поверки * |
МП 4212-012-2013 |
1 экз. |
Согласно заказу |
|
Методика измерений с помощью осредняющих напорных трубок “ANNUBAR DIAMOND II+”, “ANNUBAR 285”, “ANNUBAR 485”, “ANNUBAR 585” * |
МИ 2667-2011 |
1 экз. |
Согласно заказу |
|
Расчетный лист расходомера по программе «Instrument Toolkit» |
- |
1 шт. | |
|
Свидетельство о поверке |
- |
1 экз. | |
|
Паспорт на датчик давления |
СПГК.5225.000.00 ПС |
1экз. | |
|
Розетка 2РМ14КПН4Г1В1 |
ГЕО.364.126ТУ |
1 шт. |
Согласно заказу |
|
Розетка 2РМ22КПН4Г3В1 |
ГЕО.364.126ТУ |
1 шт. |
Согласно заказу |
|
Пробка для отверстия под кабельный ввод |
03031-0544-0001 |
1 шт. | |
|
Кабельный ввод |
- |
1 шт. |
Согласно заказу |
|
Комплект монтажных частей |
- |
1 шт. |
Согласно заказу |
|
* Допускается:
| |||
осуществляется по документу СПГК.5290.000.00 МИ «Расходомеры MeTpaH-150RFA. Методика поверки», утвержденному ФГУ «Челябинский ЦСМ» 29.12.2009 г.
Основные средства поверки:
Микрометры рычажные, диапазоны измерений от 0 до 25 мм и от 25 до 50 мм, погрешность измерений не более ±0,004 мм, регистрационный номер 51486-12.
Штангенциркуль ТТТЦ-ПТ-500-0,1, диапазон измерений от 0 до 500 мм, цена деления 0,1 мм, регистрационный номер 32368-11.
Поверка датчика давления Метран-150, входящего в состав расходомера, осуществляется по соответствующей методике поверки.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерения с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационных документах
Нормативные и технические документы, устанавливающие требования к расходомерам MeTpaH-150RFAПриказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Приказ Росстандарта № 2825 от 29 декабря 2018 года «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
ТУ 4213-055-51453097-2009 Расходомеры Метран-150КТА. Технические условия
ИзготовительАкционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
ИНН 7448024720
Адрес: 454003, Россия, Челябинск, Новоградский пр., 15
Телефон: +7 (351) 799-51-52; факс: +7 (351) 799-55-90
E-mail: CIS-Support@emerson.com, Info.Metran@emerson.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)
Адрес: 454020, г. Челябинск, ул. Энгельса, д.101
Телефон/факс: (351) 232-04-01
Web-сайт: www.chelcsm.ru
E-mail: stand@chelcsm.ru
Аттестат аккредитации ГЦИ СИ ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30059-10 от 05.05.2010 г.
