№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

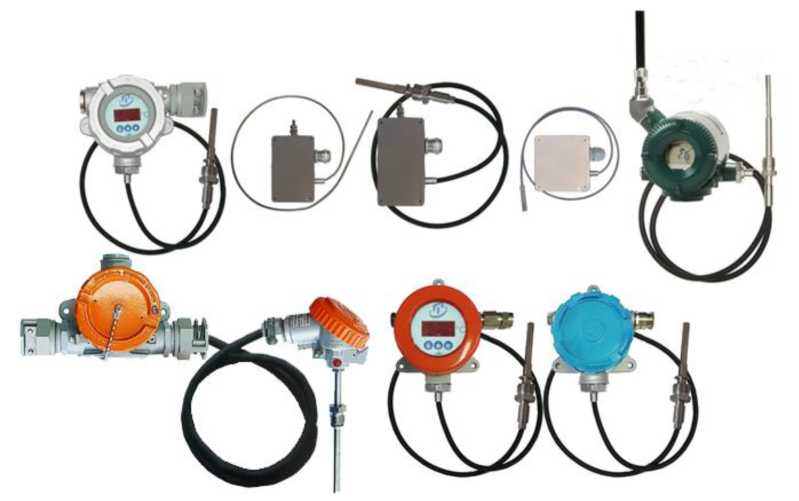

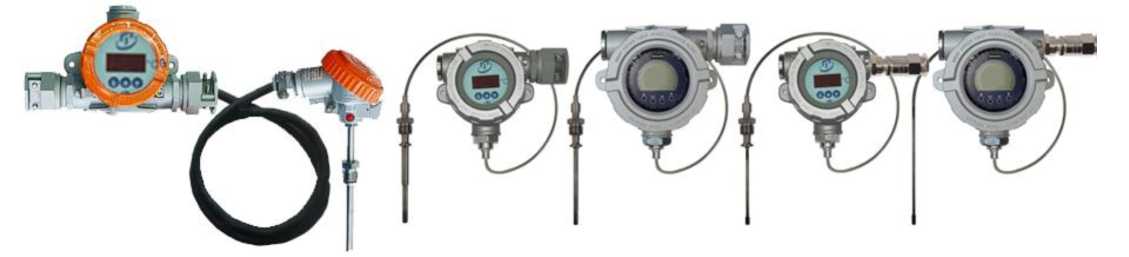

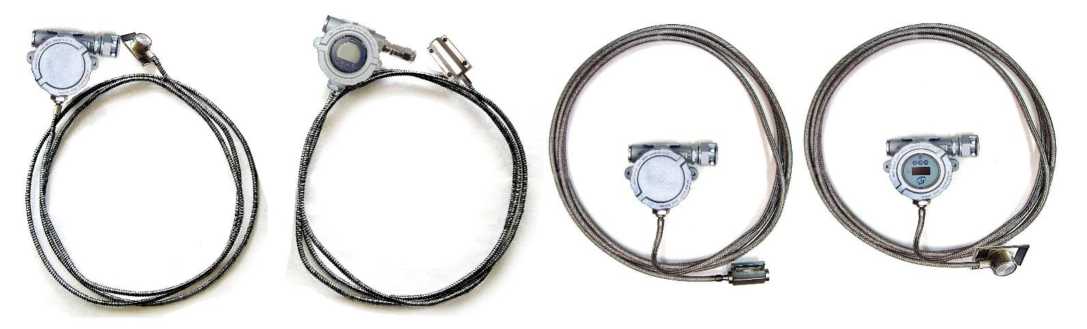

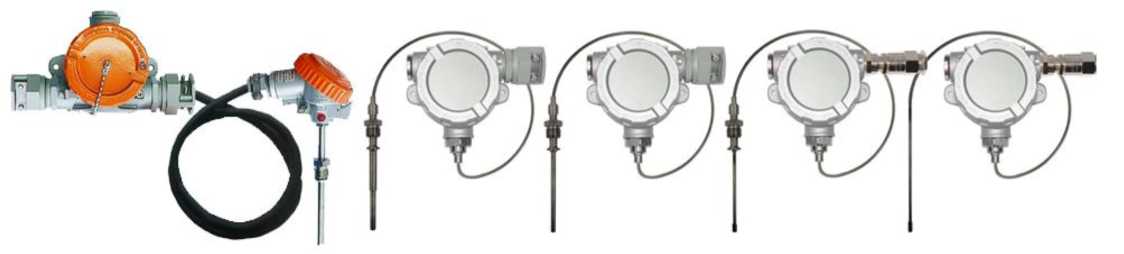

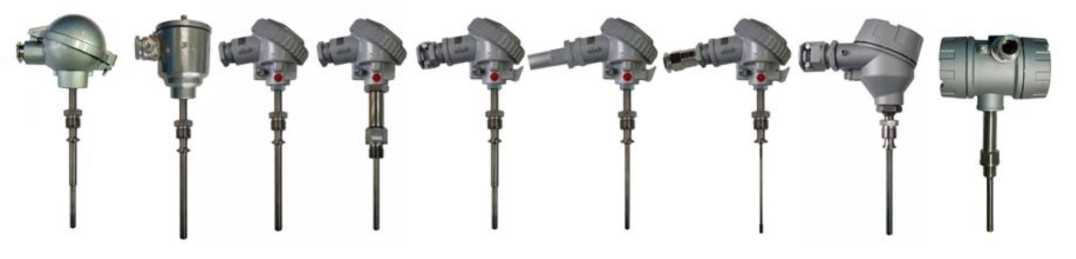

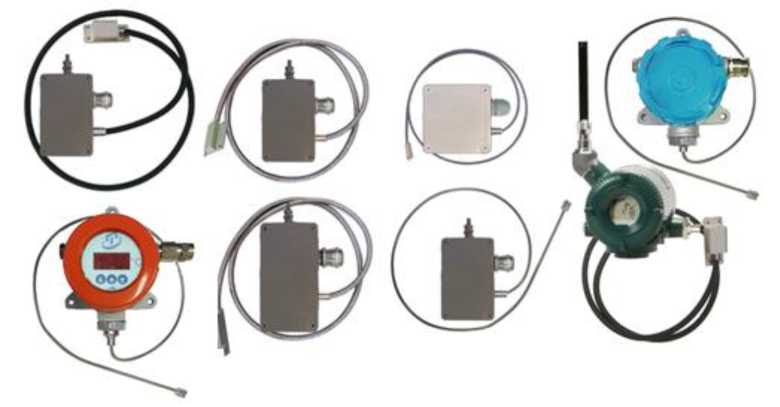

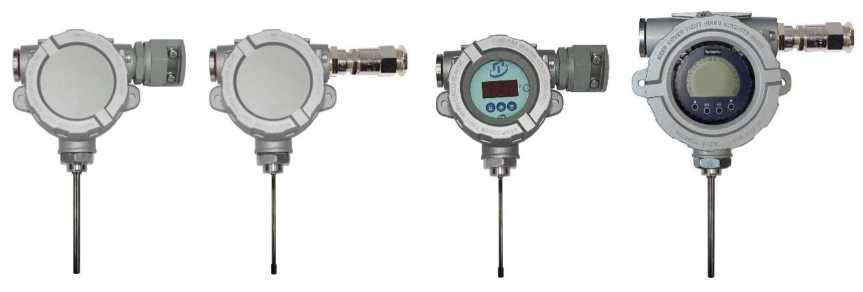

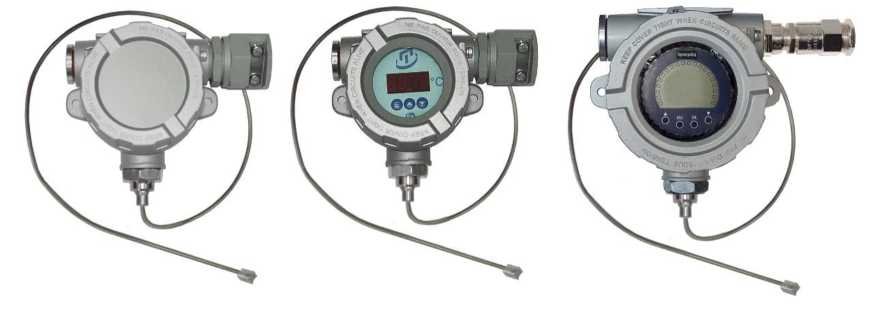

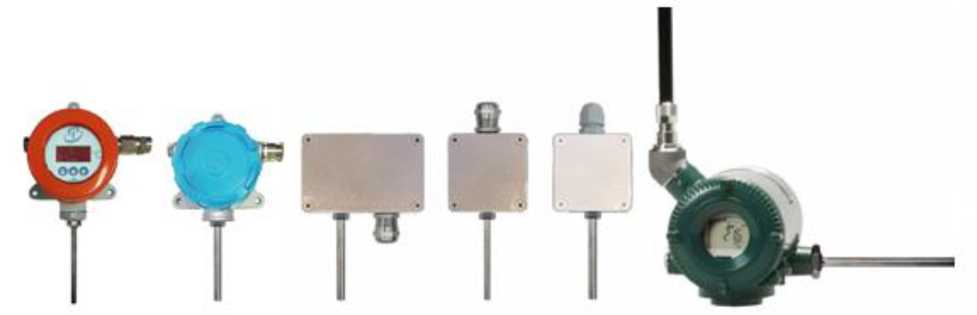

Преобразовател и температуры программируем ые

ТСМУ 031,

ТСПУ 031,

ТХАУ 031,

ТХКУ 031,

ТННУ 031

зав. № 1

(ТСМУ 031СК/ХТ-Ml/Exi/C-

4/20-(-

50/150)-

0,25-200-8-

Н-Г14-

М20х1,5-1-1000/МН-

К(6-12)-К); зав. № 2 (ТСПУ 031П/ХТ-

Mi(2)/Exd/

ИНД-4/20-(-50/500)-

0,25-2-1000/КН-

12-Н-

46611-16

раздел 3.4 РГАЖ 0.282.077 РЭ

МП 207-031

2023

МП 207-0312023 с изменением № 1 для вновь изготавливаем ых средств измерений в дополнение к

МП 207-0312023

07.11.

2025

Акционерное общество Специализир ованное конструкторс кое бюро «Термоприбо р» (АО СКБ «Термоприбо р»), г. Москва

ФБУ «НИЦ ПМ -

Ростест», г. Москва

К7/Г15-

К(6-12)-О-

К); зав. № 3 (ТСПУ 031С/ХТ-М1/Оп/ИН Д/С-4/20-(-50/100)-

0,15/0,2 оС-200-8-Н-

Г15-

М20х1,5-1-

К(6-12)-К);

зав. № 4 (ТХАУ 031С/ХТ-

М1(2)/Оп/С -4/20-(-50/1200)-0,25-400-10-Ж-Г14-

М20х1,5-1-

К(6-12)-К); зав. № 1 (ТСПУ 031С/ХТ-

M2(2)/Exd/

ИНД/С-4/20-(0/150)-0,15/0,2 оС-250-8-Н-

Г7/2-

М20х1,5-1-

KB5(D9-

17/d6-12)-

К), зав. № 2 (ТХКУ 031С/ХТ-

М2(2)/Оп/С -4/20-(-

50/800)-

0,25-320-8-Н-Г6/2-

М20х1,5-1-

KB5(D9-

17/d6-12)-

К), зав. № 1 (ТСПУ 031С/МП/О п/С-4/20-(0/100)-0,10-120-6-Н-М-

М20х1,5-1-

К-К)

Таблица 1 - Метрологические характеристики ППТ

Наименование характеристики

Значение

Диапазон измерений температуры, °С:

• - ТСМУ 031С

• - ТСПУ 031С

• - ТХАУ 031С

• - ТХКУ 031С

• - ТННУ 031С

• - ТСМУ 031П, ТСПУ 031П с корпусами типов «К1», «К2»

• - ТСМУ 031П с корпусами типов «К3М» -«К5М»

• - ТСПУ 031П с корпусами типов «К3М» -«К5М»

• - ТСПУ 031П с корпусами типов «К6», «К7»

от -180 до +180, от -70 до +180, от -50 до +180, от -50 до +150;

от -196 до +150, от -196 до +500,

от -50 до +200, от -70 до +200, от -70 до +500; от -70 до +600;

от -50 до +1200;

от -50 до +800;

от -50 до +1200;

от -60 до +120, от -60 до +150, от -50 до +150;

от -70 до +180, от -50 до +180, от -50 до +150;

от -70 до +200;

от -196 до +500, от -70 до +200,

от -70 до +500, от -70 до +600

Пределы допускаемой основной погрешности ППТ

указаны в таблицах 2, 3

Пределы   допускаемой   дополнительной

приведенной погрешности ППТ, вызванной изменением температуры окружающей среды от +15 °С до +25 °С до любой температуры в диапазонах от -65 до +85 °С на каждые 10 °С изменения температуры окружающей среды

указаны в таблице 4

Пределы    допускаемой    погрешности

индикации ППТ/ИНД в зависимости от значений пределов допускаемой основной погрешности ППТ/ИНД

указаны в таблицах 6, 7, 8

Наименование характеристики

Значение

Пределы   допускаемой   дополнительной

приведенной погрешности индикации значения измеряемой температуры для ППТ/ИНД,     вызванной     изменением

температуры окружающей среды от +15 °С до +25 °С до любой температуры в диапазоне от -65 °С до +85 °С на каждые 10 °С изменения температуры окружающей среды, % (от интервала диапазона измерений)

±0,1

ППТ

Диапазон измерений температуры (в зависимости от исполнения), °С

Минимальный интервал ЛТи. диапазона измерений температуры, °С

Пределы допускаемой основной приведенной погрешности 00, % (от интервала ЛТи. диапазона измерений температуры)

Пределы допускаемой основной абсолютной погрешности

Л0мин., °С⁽¹⁾

ТСМУ 031

от -180 до +180, от -70 до +180, от -60 до +120, от -60 до +150, от -50 до +180, от -50 до +150

10

±0,15; ±0,2; ±0,25; ±0,4; ±0,5; ±0,6; ±1,0⁽⁹⁾

±0,20⁽²⁾

ТСПУ 031:

ТСПУ 031/ХТ-

Э2(А0)

от -196 до +150, от -196 до +500, от -70 до +200, от -70 до +500, от -70 до +600, от -60 до +120, от -60 до +150, от -50 до +200

10

±0,05; ±0,1; ±0,15; ±0,2; ±0,25; ±0,4; ±0,5; ±1,0⁽⁹⁾

(5)

ТСПУ 031/XI-PR1

ТСПУ 031/ХТ-

Э2(А0)

±0,1; ±0,15; ±0,2; ±0,25; ±0,4; ±0,5; ±1,0⁽⁹⁾

±0,1⁽³⁾

ТСПУ 031/XI-W,

ТСПУ 031/X1-PR,

ТСПУ 031/XI-Y,

ТСПУ 031/ХТ-Е,

ТСПУ 031/ХТ-Э1,

ТСПУ 031/ХТ-Э2,

ТСПУ 031/ХТ-М,

ТСПУ 031/ФБ-Е

10

±0,1; ±0,15; ±0,2; ±0,25; ±0,4; ±0,5; ±1,0⁽⁹⁾

±0,15⁽³⁾

ТСПУ 031/МП,

ТСПУ 031/МБ

10

±0,1; ±0,15; ±0,2; ±0,25; ±0,4; ±0,5; ±1,0⁽⁹⁾

±0,15⁽³⁾

ТХАУ 031,

ТННУ 031

от -50 до +300,

от -50 до +800, от -50 до +1000, от -50 до +1200

50

±0,25; ±0,4; ±0,5; ±0,6; ±1,0⁽⁹⁾

±0,50⁽⁴⁾

±0,75

ТХКУ 031

от -50 до +300, от -50 до +600, от -50 до +800

50

±0,25; ±0,4; ±0,5; ±0,6; ±1,0⁽⁹⁾

±0,50⁽⁴⁾

±0,75

ППТ

Диапазон измерений температуры (в зависимости от исполнения), °С

Минимальный интервал ЛТи. диапазона измерений температуры, °С

пределы допускаемой основной приведенной погрешности о0, % (от интервала ЛТи. диапазона измерений температуры)

пределы допускаемой основной абсолютной погрешности

Л0мин., °С⁽¹⁾

ТСПУ 031/ХТ-М1,

ТСПУ 031/ХТ-М2,

от -196 до +150, от -196 до +500, от -70 до +200, от -70 до +500, от -70 до +600, от -60 до +120, от -60 до +150, от -50 до +200

10

±0,1; ±0,15; ±0,2; ±0,25; ±0,4; ±0,5; ±1,0⁽⁹⁾

±0,15⁽³⁾

Примечания:

• ⁽¹⁾ При определении предела допускаемой основной погрешности ППТ выбирают максимальное значение между минимальным пределом основной абсолютной погрешности Ломин., °С, и рассчитанным значением (в °С) допускаемой основной приведенной погрешности от интервала диапазона измерений температуры 00.

• ⁽²⁾ Только для диапазона измерений температуры от 0 °С до плюс 180 °С. В диапазоне измерений от минус 180 °С до 0 °С не включ. пределы допускаемой основной абсолютной погрешности Л0мин. составляют ±0,25 °С.

• ⁽³⁾  Только в диапазоне измерений температуры от минус 50 °С до плюс 150 °С включ. В диапазонах измерений от минус 196 °С до минус 50 °С не включ. и св. плюс 150 °С до плюс 600 °С пределы допускаемой основной абсолютной погрешности Л0мин. составляют ±0,2 °С.

• ⁽⁴⁾ Только для диапазона измерений температуры от минус 50 °С до плюс 300 °С.

• ⁽⁵⁾   Только для ППТ/ХТ-Э2(А0) с введенной в ИП индивидуальной статической характеристикой (далее по тексту - ИСХ) установленного в ППТ/ХТ-Э2(А0) ЧЭ, где А0 - код класса точности А0 ИП/ХТ-Э2.

Диапазон измерений, ^оС

Пределы допускаемого отклонения ИСХ Лпп, ^оС

Диапазон преобразовани й Ип/ХТ-Э2(А0)

Пределы допускаемой основной погрешности Ип

цифрового сигнала по протоколу HART ЛАЦп, ^оС

цифро-аналогового преобразования ЛЦАп, % (от интервала преобразования)

от -50 до +160

±(0,03+1^10^-4qt|)

от -50 до 250

±0,03

±0,03

от -50 до +250

±(0,05+1,5-10-

⁴dt|)

от -50 до

+450

±(0,1+2^10^-<|t|)

от -50 до 450

Примечания

• 1 t - значение измеряемой температуры, ^оС.

• 2 Пределы допускаемой основной абсолютной погрешности ППТ/ХТ-Э2(А0) Л0мин., ^оС, по цифровому выходному сигналу рассчитывают по формуле 1:

Л_0мин. = ±(Л_АЦП² + Л_ПП²)^1/2           (1).

• 3 Пределы допускаемой основной абсолютной погрешности ППТ/ХТ-Э2(А0) Л0мин., ^оС, по токовому выходному сигналу рассчитывают по формуле 2:

Л0мин. = ±((Лацп + Лцап)² + Лпп²)^1/2 (2).

ППТ

Диапазон измерений температуры (в зависимости от исполнения), °С

Минимальный интервал ЛТи. диапазона измерений температуры, °С

Пределы допускаемой основной приведенной погрешности с0, % (от интервала ЛТи. диапазона измерений температуры)

Пределы допускаемой основной абсолютной погрешности

Л0мин., °С⁽¹⁾

• ⁽⁶⁾   Значение минимального предела основной абсолютной погрешности Ломин., °С, в выбранном диапазоне измерений обеспечивают, как правило, введением в ИП ИСХ преобразования установленного в ППТ ЧЭ.

• ⁽⁷⁾ Метрологические характеристики используемых ИП приведены в их описаниях типа.

• ⁽⁸⁾ Типовыми значениями пределов допускаемой основной погрешности G0 являются:

• - ±0,25 %, ±0,5 % - для ТСМУ 031, ТСПУ 031;

• - ±0,5 %, ±1,0 % - для ТХАУ 031, ТХКУ 031, ТННУ 031.

• ⁽⁹⁾ Фактическое значение указано в паспорте.

ППТ

Диапазон измерений температуры (в зависимости от исполнения), °С

Минимальный интервал ЛТи. диапазона измерений температуры, °С

Пределы допускаемой основной приведенной погрешности с0, % (от интервала ЛТи. диапазона измерений температуры) ⁽²⁾

Пределы допускаемой основной абсолютной погрешности

Л0мин., °С⁽¹⁾

ТСМУ 031

от -50 до +150, от -50 до +180, от -60 до +120, от -60 до +150, от -70 до +180, от -180 до +180

10

±0,15; ±0,2; ±0,25; ±0,4; ±0,5; ±0,6; ±1,0⁽³⁾

±0,35

ТСПУ 031

от -50 до +200, от -60 до +120, от -60 до +150, от -70 до +200, от -70 до +500, от -70 до +600, от -196 до +150, от -196 до +500

10

±0,1; ±0,15; ±0,2; ±0,25; ±0,4; ±0,5; ±0,6; ±1,0⁽³⁾

±0,35

ТХАУ 031,

ТННУ 031

от -50 до +300

50

±0,25; ±0,4; ±0,5; ±0,6; ±1,0⁽³⁾

±0,70

от -50 до +800, от -50 до +1000, от -50 до +1200

±0,90

ТХКУ 031

от -50 до +300

50

±0,25; ±0,4; ±0,5; ±0,6; ±1,0⁽³⁾

±0,70

от -50 до +600, от -50 до +800

±0,90

• ⁽¹⁾ При определении предела допускаемой основной погрешности Ш1Т выбирают максимальное значение между минимальным пределом основной абсолютной погрешности Л0мин., °С, и рассчитанным значением (в °С) допускаемой основной приведенной погрешности от интервала диапазона измерений температуры с0.

• ⁽²⁾ Типовыми значениями пределов допускаемой основной погрешности с0 являются:

• - ±0,25 %, ±0,5 % - для ТСМУ 031, ТСПУ 031;

• - ±0,5 %, ±1,0 % - для ТХАУ 031, ТХКУ 031, ТННУ 031.

• ⁽³⁾ Фактическое значение указано в паспорте.

11Т

Пределы допускаемой дополнительной погрешности,

Аюкр., °С/10 °C изменения температуры окружающей среды

ТСМУ 031/XT-W, ТСПУ 031/XT-W

±(0,06 + 0,00015-|Т|) °С, где Т - измеряемая температура, °С

ТХАУ 031/XT-W, ТХКУ 031/XT-W

±(0,1 + 0,0002-|Т|) °С, где Т - измеряемая температура, °С

ТННУ 031/XT-W

±(0,1 + 0,0005-|Т|) °С при измерении температуры до 0 °С включ.,

±(0,1 + 0,0002-|Т|) °С при измерении температуры св. 0 °С, где Т - измеряемая температура, °С

ТСМУ 031/ХТ-РЯ1, ТСПУ 031/ХТ-РК1

±0,02 °C или ±0,0002 •АТ,

где АТ - интервал измерений, °С (выбирается большее значение)

ТХАУ 031/ХТ-РЮ, ТХКУ 031/ХТ-РЮ, ТННУ 031/ХТ-РЯ1

±0,25 °C или ±0,0002 •АТ,

где АТ - интервал измерений, °С (выбирается большее значение)

ТСМУ 03 ШТ-PR, ТСПУ 03 ШТ-PR;

ТСМУ 03ШТ-Y, ТСПУ 03ШТ-Y

±0,05 °C или ±0,0005 •АТ,

где АТ - интервал измерений, °С (выбирается большее значение)

ТХАУ 031/ХТ-РК, ТХКУ 03 ШТ-PR, ТННУ 03ШТ-РЯ;

ТХАУ 03ШТ-Y, ТХКУ 03ШТ-Y,

ТННУ 031/ХТ-У

±0,25 °C или ±0,0005 •АТ,

где АТ - интервал измерений, °С (выбирается большее значение)

ТСМУ 031/ХТ-Э1

±(0,05 + 0,00025 •АТ) °С, где АТ - интервал измерений, °С

ТСПУ 031/ХТ-Э1

±(0,11 + 0,000375 •АТ) °С, где АТ - интервал измерений, °С

ТХАУ 031/ХТ-Э1, ТХКУ 031/ХТ-Э1,

ТННУ 031/ХТ-Э1

±(0,375 + 0,000375^ АТ) °С, где АТ - интервал измерений, °С

ТСМУ 031/ХТ-Е, ТСПУ 031/ХТ-Е,

ТХАУ 031/ХТ-Е, ТХКУ 031/ХТ-Е,

ТННУ 031/ХТ-Е

±(0,00015- АТ + 0,0001 -|Т|) °С, где АТ - интервал измерений, °С, Т - измеряемая температура, °С

ТСМУ 031/ХТ-М, ТСПУ 031/ХТ-М

±0,03 °С

ТХАУ 031/ХТ-М, ТХКУ 031/ХТ-М,

ТННУ 031/ХТ-М

±0,25 °С

ТСМУ 031/ХТ-М1

±0,05 °С

ТСПУ 031/ХТ-М1

±0,1 °С

ТХАУ 031/ХТ-М1, ТХКУ 031/ХТ-М1,

ТННУ 031/ХТ-М1

±0,375 °С

ТСМУ 031/ХТ-М2, ТСПУ 031/ХТ-М2

±0,03 °С

ТХАУ 031/ХТ-М2

±0,25 °С

ТХКУ 031/ХТ-М2

±0,375 °С

ТННУ 031/ХТ-М2

±0,15 °С

ТСМУ 031/МП, ТСПУ 031/МП

±(0,03 + 0,0002^ АТ) °С, где АТ - интервал измерений, °С

ТСМУ 031/МБ, ТСПУ 031/МБ

±0,03 °C

ТСМУ 031/ФБ-Е, ТСПУ 031/ФБ-Е,

±0,0001 |Т| °С, где Т - измеряемая температура, °С

ППТ

Пределы допускаемой дополнительной погрешности, Дюкр., °С/10 °C изменения температуры окружающей среды

ТХАУ 031/ФБ-Е, ТННУ 031/ФБ-Е

ТСПУ 031/ХТ-Э2(А0)

+(0,002 + 0,0001 •ДТ) °С, где ДТ - интервал измерений, °С

ТСПУ 031/ХТ-Э2(А) ⁽¹⁾,

ТСМУ 031/ХТ-Э2(А)

+(0,05 + 0,0002АТ) °С, где ДТ - интервал измерений, °С

ТСПУ 031/ХТ-Э2, ТСМУ 031/ХТ-Э2

+(0,1 + 0,0005 •ДТ) °С, где ДТ - интервал измерений, °С

ТХАУ 031/ХТ-Э2(А), ТННУ 031/ХТ-

Э2(А)

+(0,15 + 0,0002АТ) °С, где ДТ - интервал измерений, °С

ТХАУ 031/ХТ-Э2, ТННУ 031/ХТ-Э2

+(0,3 + 0,0005 •ДТ) °С, где ДТ - интервал измерений, °С

ТХКУ 031/ХТ-Э2(А)

+(0,075 + 0,0002^ДТ) °С, где ДТ - интервал измерений, °С

ТХКУ 031/ХТ-Э2

+(0,15 + 0,0005 •ДТ) °С, где ДТ - интервал измерений, °С

⁽¹⁾ А - код класса точности А ИП/ХТ-Э2.

Примечания

• 1 Значения пределов допускаемой дополнительной погрешности ППТ, вызванной изменением температуры окружающей среды от плюс (20+5) °С до любой температуры в диапазоне от минимальной допускаемой tмин.окр., °С, до максимальной допускаемой температуры окружающей среды +_гакс.окр., °С, соответствуют значениям, указанным в описаниях типов ИП, установленных в Ш1Т.

• 2 Значения пределов допускаемой дополнительной погрешности ППТ, вызванной изменением температуры окружающей среды от минус 65 °С до минимальной допускаемой температуры окружающей среды tмин.окр., °С, и от максимальной допускаемой температуры окружающей среды емакс.окр., °С, до плюс 85 °С, соответствуют удвоенным значениям пределов допускаемой дополнительной приведенной погрешности, указанным в таблице.

• 3 Предел абсолютной погрешности Д, °C, Ш1Т с учетом пределов допускаемой абсолютной дополнительной погрешности, вызванной изменением температуры окружающей среды от плюс (20 + 5) °С до действительной температуры окружающей среды Нокр., °С, определяется соотношением:

Д = ((оо- ДТ/100)² + (Деокр.- |( 1д.окр. - 20)|/10)²)^1/2

ППТ

Пределы допускаемой дополнительной погрешности Оюкр., °C, при изменении температуры свободных концов ЧЭ

ТХАУ 03WT-W, ТХКУ 03WT-W, тнну 031m-w

+0,8

ТХАУ 031/ХТ^1, ТХКУ 031/ХТ-

PR1, ТННУ 031/ХТ^1

+0,5 - с внутренней компенсацией, +0,08 - с внешней компенсацией

ППТ

Пределы допускаемой дополнительной погрешности Оюкр., °C, при изменении температуры свободных концов ЧЭ

ТХАУ 031/ХТ^, ТХКУ 031/ХТ^,

ТННУ 031/ХТ^;

ТХАУ 031/ХГ-Т, ТХКУ 031/ХГ-Т,

ТННУ 031/ХТ-У

±0,5

ТХАУ 031/ХТ-Э1, ТХКУ 031/ХТ-Э1,

ТННУ 031/ХТ-Э1

±(0,75 + 0,00075 •ДТ), где ДТ - диапазон измерений, °С

ТХАУ 031/ХТ-Е, ТХКУ 031/ХТ-Е,

ТННУ 031/ХТ-Е

±(0,3 + 0,005 • |Т|), где Т - измеряемая температура, °С

ТХАУ 031/ХТ-М, ТХКУ 031/ХТ-М, ТННУ 031/ХТ-М, ТХАУ 031/ХТ-М1, ТХКУ 031/ХТ-М1, ТННУ 031/ХТ-М1, ТХАУ 031/ХТ-М2, ТХКУ 031/ХТ-М2, ТННУ 031/ХТ-М2

±0,5

ТХАУ 031/ФБ-Е, ТННУ 031/ФБ-Е

±(0,3 + 0,005 • |Т|), где Т - измеряемая температура, °С

ТХАУ 031/ХТ-Э2(А), ТННУ 031/ХТ-Э2(А), ТХКУ 031/ХТ-Э2(А), ТХАУ 031/ХТ-Э2, ТННУ 031/ХТ-Э2, ТХКУ 031/ХТ-Э2

±1,0 - с внутренней компенсацией, ±0,5 - с внешней компенсацией

Примечания

• 1 Значения пределов допускаемой дополнительной абсолютной погрешности ТХАУ 031, ТХКУ 031, ТННУ 031, вызванной изменением температуры свободных концов их ЧЭ при активированной опции автоматической компенсации изменения температуры свободных концов, соответствуют значениям, указанным в описаниях типов ИП, установленных в ППТ.

• 2 Предел абсолютной погрешности Д, °C, ТХАУ 031, ТХКУ 031, ТННУ 031, с учетом пределов допускаемой абсолютной дополнительной погрешности, вызванной изменением температуры окружающей среды от плюс (20 ± 5) °С (Дкжр.ДНокр. - 20)|/10), °С, и с учетом пределов допускаемой основной абсолютной погрешности оюкр., °С, ТХАУ 031, ТХКУ 031, ТННУ 031, вызванной изменением температуры свободных концов их ЧЭ при активированной опции автоматической компенсации изменения температуры свободных концов, определяется соотношением:

Д = ((оо^ДТ/100)² + (Дюкр.-|(иокр. - 20)|/10)² + ^окр.²)^1/2

Пределы допускаемой основной приведенной погрешности 00, % (от интервала диапазона измерений температуры)

Пределы допускаемой основной приведенной погрешности индикации 00инд., % (от интервала диапазона измерений температуры)

±0,05

±0,1

±0,1

±0,15

±0,15

±0,2

±0,2

±0,25

±0,25

±0,3

±0,4

±0,5

±0,5

±0,6

±0,6

±0,7

±1,0

±1,1

Примечание - Типовые пределы допускаемой основной приведенной погрешности 00/00инд.:

• - ±0,25/0,3%, ±0,5/0,6% - для ТСМУ 031/ИНД, ТСПУ 031/ИНД;

• - ±0,5/0,6%, ±1,0/1,1% - для ТХАУ 031/ИНД, ТХКУ 031/ИНД, ТННУ 031/ИНД

Пределы

Интервалы диапазона измерений температуры,

’С (Ткон.-Тнач.)

допускаемой

не более

от 50

от 100

от 150

от 200

от 250

от 550

основной

50

до 100

до 150

до 200

до 250

до 550

до 700

абсолютной

погрешности

Пределы допускаемой основной абсолютной погрешности индикации Аоинд., °С

Аомин., °С

±0,05

±0,1

±0,1

-

-

-

-

-

±0,1

±0,2

±0,2

±0,2

±0,2

-

-

-

±0,15

±0,2

±0,2

±0,3

±0,3

-

-

-

±0,2

±0,3

±0,3

±0,3

±0,3

±0,3

-

-

±0,3

±0,4

±0,4

±0,4

±0,4

±0,5

-

-

±0,4

±0,5

±0,5

±0,5

±0,6

±0,6

-

-

±0,5

±0,6

±0,6

±0,6

±0,6

±0,7

-

-

±0,6

±0,7

±0,7

±0,8

±0,8

±0,8

±0,9

±1,0

±0,7

±0,8

±0,8

±0,9

±0,9

±1,0

±1,0

±1,1

±0,8

±0,9

±0,9

±1,0

±1,0

±1,1

±1,1

±1,2

±0,9

±1,0

±1,0

±1,1

±1,1

±1,2

±1,2

±1,3

±1,0

±1,1

±1,1

±1,1

±1,2

±1,3

±1,3

±1,4

Пределы

Интервалы диапазона измерений температуры, °С (Ткон.-Тнач.)

допускаемой

не более

от 200

от 400

от 600

от 900

от 1000

основной

200

до 400

до 600

до 900

до 1000

до 1250

абсолютной

погрешности

Пределы допускаемой основной абсолютной погрешности индикации А0инд., °С

А0мин., ^оС

±0,5

±0,6

±0,7

-

-

-

-

±0,75

±0,8

±0,9

-

-

-

-

±0,9

±1,0

±1,0

-

-

-

-

±1,0

±1,2

±1,2

-

-

-

-

±1,25

±1,4

±1,4

-

-

-

-

±1,5

±1,6

±1,7

±1,8

-

-

-

±2,0

±2,1

±2,2

±2,3

±2,5

-

-

±3,0

±3,1

±3,2

±3,3

±3,5

±3,5

±3,6

±4,5

±4,7

±4,9

±5,1

±5,4

±5,5

±5,7

±6,0

±6,2

±6,4

±6,6

±6,9

±7,0

±7,2

Наименование характеристики

Значение

Выходной сигнал:

• - для моделей ППТ/МП

• - для моделей 11Т/М1/ИНД

• - для моделей 11Т/ХТ

• - для моделей 11Т/ХТ/ИНД

• - для моделей 11Т/МБ

постоянный ток от 4 до 20 мА по ГОСТ 26.011-80 постоянный ток от 4 до 20 мА по ГОСТ 26.011-80, с одновременной индикацией значения измеряемой температуры на экране установленного в головке СДИ постоянный ток от 4 до 20 мА по ГОСТ 26.011-80, с наложенным на него цифровым сигналом HART в стандарте Bell-202, версия 5 (или версия 7)

постоянный ток от 4 до 20 мА по ГОСТ 26.011-80, с наложенным на него цифровым сигналом HART в стандарте Bell-202, версия 5 (или версия 7), с одновременной индикацией значения измеряемой температуры на экране установленного в головке СДИ, СДИр или ЖКИ

цифровой сигнал в соответствии с протоколом RS485, Modbus RTU. Скорость обмена данными между 11Т/МБ и регистрирующей аппаратурой выбирается из стандартного ряда 300, 1200, 9600, 19200, ..., 115200 бод

• - для моделей ППТ/БП

• - для моделей 11Т/Б1/ИНД

• - для моделей ППТ/ФБ-Е

• - для моделей 11Т/ФБ-Е/ИНД

цифровой сигнал в соответствии с протоколом беспроводной связи ISA100.11a

цифровой сигнал в соответствии с протоколом беспроводной связи ISA100.11a с одновременной индикацией значения измеряемой температуры на экране ЖКИ, установленного в И1/Б1

цифровой сигнал в соответствии с протоколом обмена данными Foundation Fieldbus

цифровой сигнал в соответствии с протоколом обмена данными Foundation Fieldbus с одновременной индикацией значения измеряемой температуры на экране установленного в головке ЖКИ

Наименование характеристики

Значение

Зависимость выходного токового сигнала 11Т (за исключением моделей 11Т/МБ,  11Т/Б1,  11Т/ФБ-Е) от измеряемой

температуры

линейная

Время термической реакции то,бз, с, ППТС, определенное по методике ГОСТ 6651-2009 при коэффициенте теплоотдачи практически равном бесконечности, при установленном времени демпфирования «0», не более

указано в таблицах 11, 12

Время термической реакции то,бз 1111ТП, определенное по методике ГОСТ 6651-2009 при коэффициенте теплоотдачи практически равном   бесконечности,    при   установленном    времени

демпфирования «0», с, не более:

• - для 11Т1 с защитными корпусами типов «К1», «К2»

• - для 11Т1 с защитными корпусами типов «К3М», «К4», «К5», «К5М», «К6», «К7»

60

20

Наименование характеристики

Значение

Напряжение питания постоянного тока 1111Т, кроме ППТ/Exi, ППТ/Exdi, В:

- для 11Т/М1

от 11 до 34

- для 11Т/М1/ИНД (c СДИ)

от 15 до 34

- для ППТ/ХТ-W

от 10,5 до 42

- для ППТ/ХТ^/ИНД (с ЖКИ DIH52-B)

от 13,5 до 42

- для 11Т/ХТ-Э1

от 10 до 42

- для 11Т/ХТ-Э1/ИНД (с ЖКИ DIH52-B)

от 13 до 42

- для 11Т/ХТ-Э1/ИНД-СДИр

от 15 до 42

- для ППТ/ХТ-Y, ППТ/ХТ-PR

от 8 до 35

- для ППТ/ХТ^/ИНД, ППТ/ХТ-РИ/ИНД (с ЖКИ DIH52-B)

от 11 до 35

- для ППТ/ХТ^/ИНД, ППТ/ХТ-РИ/ИНД-СДИр

от 13 до 35

- для ППТ/ХТ-PRI

от 7,5 до 48

- для IIIГГ/ХТ-PR1/И11Д (с ЖКИ DIH52-B)

от 10,5 до 48

- для 111 ГГ/ХТ-PR 1ДИ 1Д-СДИр

от 12,5 до 48

- для ИИТ/ХТ-Р

от 11 до 42

- для ИТ/ХТ-Е/ИНД (с ЖКИ DIH52-B)

от 14 до 42

- для ИТ/ХТ-Е/ИНД (с ЖКИ TID10)

от 14 до 42

- для 11Т/ХТ-М

от 11 до 35

- для 11Т/ХТ-М/ИНД (с ЖКИ DIH52-B)

от 14 до 35

- для 11Т/ХТ-М/ИНД-СДИр

от 16 до 35

- для 11Т/ХТ-М1

от 11,5 до 45

- для 11Т/ХТ-М1/ИНД (с ЖКИ DIH52-B)

от 13,0 до 45

- для 11Т/ХТ-М2

от 10 до 45

- для 11Т/ХТ-М2/ИНД (с ЖКИ NCS-LCD)

от 12,5 до 45

- для 11Т/ХТ-М2/ИНД-СДИр

от 15 до 45

- для 11Т/МБ

от 9 до 42

- для ИИТ/ФБ-Е

от 9 до 32

- для ИТ/ФБ-Е/ИНД (с ЖКИ TID10)

от 12 до 32

- для 11Т/ХТ-Э2

от 10 до 42

- для 11Т/ХТ-Э2/ИНД (с ЖКИ DIH52-B)

от 13 до 42

- для 11Т/ХТ-Э2/ИНД-СДИр

от 15 до 42

- для тТ/ХТ^И/ИНД-СДИ^

от 15 до 42

Наименование характеристики

Значение

Максимальное допускаемое напряжение питания постоянного тока ППТ/Exi, ППТ/Exdi, В:

• - для ППТ/XT-W/Exi, ППТ/XT-W/Exdi, ППТ/XT-PR/Exi, ППТ/XT-PR/Exdi, ППТ/ХТ-Э1/Ех^ ППТ/ХТ-ЭШхЛ, ППТ/XT-E/Exi, ППТ/XT-E/Exdi, ППТ/ХТ-Е/ЕХ/ИНД (с ЖКИ TID10), ППТ/XT-Е/Ех^/ИНД (с ЖКИ TID10), ППТ/ХТ-М/Ея, ППТ/ХТ-М/Ех&, ППТ/ХТ-М1/Ех^ ППТ/ХТ-М1/Ех&, ППТ/ХТ-М1/Ех/ИНД (с ЖКИ NCS-LCD), ППТ/ХТ-М1/Ехй/ИНД (с ЖКИ NCS-LCD), ППТ/ХТ-М2/Ех1, ППТ/ХТ-М2/Ех&, ПШ7ХТ-М2/ЕХ/ИНД (с ЖКИ NCS-LCD), ППТ/ХТ-М2/Eхdi (с ЖКИ NCS-LCD), ППТ/ХТ-Э2/Ея, ППТ/ХТ-Э2/Ехё1, ППТ/ХТ-Э2И/Е^/ИНД-СДИ, ППТ/ХТ-Э2И/Ехй/ИНД-СДИ;

• - для ППТ/МП/Ех^ ППТ/МПЖх!/ИНД (с СДИ), ППТ/МП/ЕхШ,

ППТ/МП/ЕхШ/ИНД (с СДИ), ППТ/ХТ-Э1/Ех1/ИНД-СДИр, ППТ/ХТ-Э^^/ИНд-СДИр,      ППТ/XT-PR/Eхi/ИНД-СДИр,

ППТ/ХТ-РК^Е^/ИНД-СДИр,       ППТ/ХТ-М/Ея/иНд-СДИр,

ППТ/ХТ-М/Ехй/ИНД-СДИр,       ППТ/ХТ-М2/ЕХ/ИНД-СДИр,

ППТ/ХТ-М2/Ехй/ИНД-СДИр,       ППТ/ХТ-Э2/ЕХ/ИНД-СДИр,

ППТ/ХТ-Э2/Ехй/ИНД-СДИр;

• - ППТ/ФБ-Е/Ех^ ППТ/ФБ-Е/ЕхШ, ППТ/ФБ-Е/Ем/ИНД, ППТ/ФБ-Е/ЕхШ/ИНД (с ЖКИ TID10)

30

28

17,5; 24 (FISCO)

Электрическое сопротивление изоляции между измерительными цепями ППТ и защитным корпусом, а также между электрически разобщенными измерительными цепями ППТ с двумя и более ЧЭ:

• - для ТСМУ 031/МП, ТСПУ 031/МП, ТСМУ 031/МП/ИНД, ТСПУ 031/МП/ИНД, ТСМУ 031/МБ, ТСПУ 031/МБ

• - для остальных ППТ, МОм, не менее:

указано в таблице 13

20

Электрическое сопротивление изоляции между измерительными цепями ППТ и защитным корпусом, а также между электрически разобщенными измерительными цепями ППТ с двумя и более ЧЭ при температуре плюс 40 °С и относительной влажности 100 %, МОм, не менее

0,5

Условное давление среды, температуру которой измеряют, МПа

от 0,4 до 16,0

Диаметр погружаемой части защитного корпуса, мм

от 2 до 20

Диаметр установочной поверхности защитного корпуса, мм, не менее

12

Длина соединительного кабеля, мм

от 100 до 20000

Длина монтажной части защитного корпуса, мм

от 8 до 20000⁽²⁾

Масса, г

от 200 до 7600

Вид климатического исполнения по ГОСТ 15150-69

О1, ОМ1, ОМ2, ОМ3, М1, М3

Группа исполнения по ГОСТ Р 52931-2008 в диапазоне температур окружающего воздуха от -65 до +85 °С

Д2

Степень защиты от воздействия воды, твердых тел (пыли) по ГОСТ 14254-2015

IP54, IP65, IP66, IP66/IP67,

IP66/IP68

Маркировка взрывозащиты

1Ex db IIC T6...T1 Gb X

0Ex ia IIC T6...T1 Ga X

Наименование характеристики

Значение

• ⁽¹⁾ ППТ/ХТ-Э2И/ИНД-СДИ - Ш1Т с измерительным преобразователем ИП/ХТ-Э2 с опцией подключения СДИ.

• ⁽²⁾ Для погружаемых ППТС с длинами монтажной части свыше 4500 до 20000 мм только для ППТС с защитным корпусом на основе кабелей КНМСН, КНМСМ, КТМС.

• ⁽³⁾ Для ППТС типа ТСПУ 031 с верхним пределом диапазона измерений температуры св. +300 °С до +600 °С, типов ТХАУ 031, ТХКУ 031, ТННУ 031 с верхним пределом диапазона измерений температуры св. +300 °С до +700 °С длина монтажной части не менее 60 мм.

Диаметр монтажной части защитного корпуса ППТС, мм

Время термической реакции то,бз, с, не более

10

18,0

8

10 с переходом на 8 на длине 40 или 60 мм

12,0

10 с переходом на 6 на длине 160 мм

10 с переходом на 6,5 на длине 40 мм

10 с переходом на 4,5 на длине 20 мм или 30 мм

8 с переходом на 6 на длине 45 мм

6

9,0

5

6,0

4

5,0

3

4,5

2

4,0

Диаметр монтажной части защитного корпуса с ЧЭ закрытого типа или диаметр ЧЭ открытого типа, мм

Тип спая

Время термической реакции Т0,63, с, не более

10

изолированный

10,0

неизолированный

5,0

10 с переходом на 8 на длине 60 мм

8

изолированный

8,0

неизолированный

6,0

4,5

изолированный

5,0

неизолированный

4,0

3,0

изолированный неизолированный

3,0

1,5

изолированный неизолированный

0,3

Диапазон температур, °С

Электрическое сопротивление изоляции, МОм, не менее

для Ш1Т с ЧЭ и/или соединительными кабелями на основе кабелей КНМСН, КНМСМ

кроме ППТ с ЧЭ и/или соединительными кабелями на основе кабелей КНМСН, КНМСМ

от +15 до +35

1

20

от +100 до +250 включ.

1

5

св. +250 до +450 включ.

1

2

св. +450 до +600

0,5

0,5

Наименование характеристики

Значение

Средняя наработка на отказ, ч, не менее:

- для ППТП с корпусами типов «К1», «К2», ТСМУ 031С, ТСМУ 031П с

верхним пределом диапазона измерений +150 °С, ТСПУ 031С, ТСПУ 031П с

верхним пределом диапазона измерений +200 °С

175 200

- для ТХАУ 031, ТННУ 031 с верхним пределом диапазона измерений

температуры свыше +1100 °С до +1200 °С

8500

- для остальных Ш1Т

100 000

Средний срок службы, лет, не менее:

- для ППТП с корпусами типов «К1», «К2», ТСМУ 031С, ТСМУ 031П с

верхним пределом диапазона измерений +150 °С, ТСПУ 031С, ТСПУ 031П с

верхним пределом диапазона измерений +200 °С

20

- для ТХАУ 031, ТННУ 031 с верхним пределом диапазона измерений

температуры свыше +1100 °С до +1200 °С

1

- для остальных Ш1Т

12,5

Наименование

Обозначение

Количество

Преобразователи температуры программируемые

ТСМУ 031, ТСПУ 031,

ТХАУ 031, ТХКУ 031,

ТННУ 031

1 шт. (модель и исполнение -в соответствии с заказом)

Паспорт

РГАЖ 2.821.031 ПС

1 экз.

Руководство по эксплуатации

РГАЖ 0.282.007 РЭ

1 экз.

Габаритный чертеж (ГЧ)

-

1 экз.

Примечание:

РЭ и ГЧ поставляются в одном экземпляре с первой партией ППТ.
