№1448 от 19.06.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 96485
О переоформлении свидетельства об утверждении типа № 69941 "Мультиметры цифровые APPA 63N, APPA 67, APPA 66R, APPA 66RT, VAPPA 80, APPA 82, APPA 82R, APPA 97R, APPA 99II, APPA 97IV,
APPA 98IV, APPA 99IV, APPA 501, APPA 502" и внесении изменений
в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1448 от 19.06.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ19 июня 2019 г. № 1448
Москва
О переоформлении свидетельства об утверждении типа № 69941 «Мультиметры цифровые АРРА 63N, АРРА 67, АРРА 66R, АРРА 66RT, VAPPA 80, АРРА 82, АРРА 82R, АРРА 97R, АРРА 9911, АРРА 97IV, АРРА 98IV, АРРА 99IV, АРРА 501, АРРА 502» и внесении изменений
в описание типаВо исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «ПриСТ» от 14 января 2019 г. № 17 п р и к а з ы в а ю:
-
1. Внести изменения в описание типа на мультиметры цифровые АРРА 63N, АРРА 67, АРРА 66R, АРРА 66RT, VAPPA 80, АРРА 82, АРРА 82R, АРРА 97R, АРРА 9911, АРРА 97IV, АРРА 98IV, АРРА 99IV, АРРА 501, АРРА 502, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 71236-18, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу ПР-08-2018МП (с Изменением №1) «Мультиметры цифровые АРРА 63N, АРРА 67, АРРА 66R, АРРА 66RT, VAPPA 80, АРРА 82, АРРА 82R, АРРА 97R, АРРА 9911, АРРА 97IV, АРРА 98IV, АРРА 99IV, АРРА 501, АРРА 502. Методика поверки», утвержденному АО «ПриСТ» 14 января 2019 г., и распространить действие документа на мультиметры цифровые АРРА 63N, АРРА 67, АРРА 66R, АРРА 66RT, VAPPA 80, АРРА 82, АРРА 82R, АРРА 97R, АРРА 9911, АРРА 97IV, АРРА 98IV, АРРА 99IV, АРРА 501, АРРА 502, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 69941 «Мультиметры цифровые АРРА 63N, АРРА 67, АРРА 66R, АРРА 66RT, VAPPA 80, АРРА 82, АРРА 82R, АРРА 97R, АРРА 9911, АРРА 97IV, АРРА 98IV, АРРА 99IV, АРРА 501, АРРА 501», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 71236-18, в связи с внесением изменений в методику поверки.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
Л " >Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
С ВЕДЕНИЯ О СЕРТИФИКАТЕ ЗП
Сертификат: O0E1036EE32711E88OE9EO071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «19» июня 2019 г. № 1448
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мультиметры цифровые APPA 63N, APPA 67, APPA 66R, APPA 66RT, APPA 80, APPA 82, APPA 82R, APPA 97R, APPA 99II, APPA 97IV, APPA 98IV, APPA 99IV, APPA 501, APPA 502
Назначение средства измеренийМультиметры цифровые APPA 63N, APPA 67, APPA 66R, APPA 66RT, APPA 80, APPA 82, APPA 82R, APPA 97R, APPA 99II, APPA 97IV, APPA 98IV, APPA 99IV, APPA 501, APPA 502 (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты и температуры.
Описание средства измеренийМультиметры представляют собой портативные многофункциональные измерительные приборы, принцип действия которых основан на аналого-цифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микропроцессора. Включение прибора и выбор режима работы осуществляется центральным переключателем, выбор дополнительного режима или функции осуществляется с помощью функциональных кнопок.
На передней панели расположена группа функциональных кнопок, кнопок меню режимов и управления, измерительные разъемы. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем одну или две цифровые шкалы, а также линейную шкалу (в зависимости от модели), меню функций, индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы. На задней панели мультиметров расположен отсек, закрытый съемной крышкой, для установки элементов питания.
В зависимости от модели мультиметры имеют возможность автоматического выбора диапазона измерений, режим измерения максимальных и минимальных значений измеряемых величин, режим относительных измерений, регистрация пиковых значений и режим усреднения показаний.
Отличие моделей мультиметров заключается в различных функциональных возможностях и технических характеристиках.
Внешний вид мультиметров, место нанесения наклейки со знаком утверждения типа средства измерений представлены на рисунке 1. На мультиметры не предусмотрено нанесение пломб.
APPA 63N
APPA 67
APPA 66R, APPA 66RT
А
APPA 80, APPA 82, APPA 82R
А
APPA 97R
APPA 99II
APPA 501, APPA 502
APPA 97IV, APPA 98IV, APPA 99IV

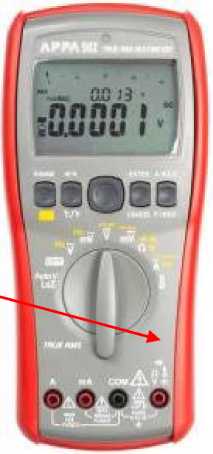

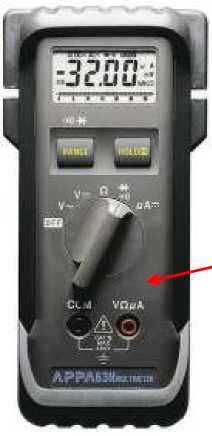

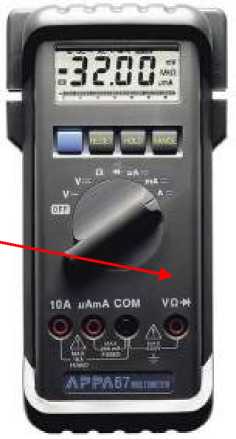

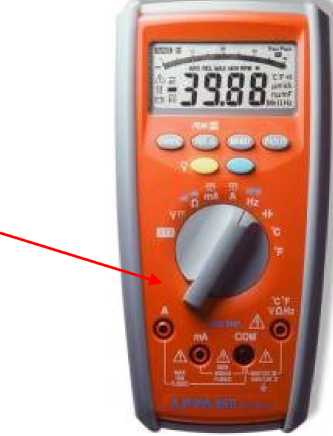

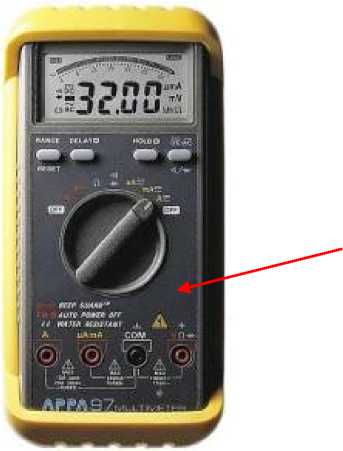

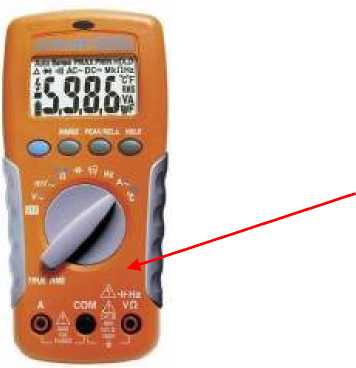

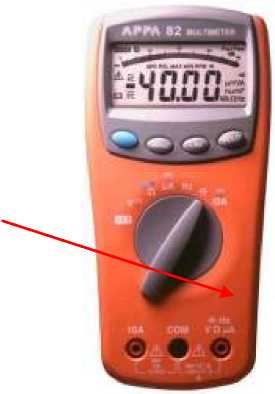

Рисунок1 - Внешний вид мультиметров и место нанесения наклейки со знаком утверждения типа (А)
Программное обеспечение отсутствует.
Метрологические и технические характеристикиМетрологические характеристики нормируются при температуре (23±5) °С.
Метрологические и технические характеристики мультиметров представлены в таблицах 1-9.
Таблица 1 - Метрологические характеристики мультиметров в режиме измерений напряжения постоянного тока
|
Модель |
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности, В |
|
1 |
2 |
3 |
4 |
|
APPA 63N |
0,3 |
Ы0-4 |
±(0,005- иизм+2-k) |
|
3 |
1-10’3 | ||
|
30 |
0,01 | ||
|
300 |
0,1 | ||
|
600 |
1 | ||
|
APPA 67 |
0,3 |
Г^Гё-4 |
±(0,007-иизм+2-k) |
|
3 |
1 • 10-3 | ||
|
30 |
0,01 | ||
|
300 |
0,1 | ||
|
600 |
1 | ||
|
APPA 66R APPA 66RT |
0,06 |
1-10’5 |
±(0,005-иизм+10-к) |
|
0,6 |
По-4 |
±(0,005- иизм+2-k) | |
|
6 |
1-10’3 | ||
|
60 |
0,01 | ||
|
600 |
0,1 | ||
|
1000 |
1 |
|
1 |
2 |
3 |
4 |
|
APPA 80 |
0,3 |
Г104 |
±(0,005-иизм+2-к) |
|
3 |
1 • 10-3 | ||
|
30 |
0,01 | ||
|
300 |
0,1 | ||
|
1000 |
1 | ||
|
APPA 82 APPA 82R |
0,4 |
Г104 |
±(0,005-иизм+2-к) |
|
4 |
1 • 10-3 | ||
|
40 |
0,01 | ||
|
400 |
0,1 | ||
|
1000 |
1 | ||
|
APPA 97R |
0,3 |
±(0,003-иизм+2-k) | |
|
3 |
1 • 10-3 | ||
|
30 |
0,01 | ||
|
300 |
0,1 | ||
|
1000 |
1 | ||
|
APPA 99II |
0,4 |
Г104 |
±(0,0025-иизм+5-к) |
|
4 |
1 • 10-3 |
±(0,004-иизм+1'к) | |
|
40 |
0,01 |
±(0,0025-иизм+1-к) | |
|
400 |
0,1 | ||
|
1000 |
1 | ||
|
APPA 97IV |
0,6 |
1-10-4 |
±(0,005-иизм+5-к) |
|
6 |
1 • 10-3 |
±(0,002-иизм+2-к) | |
|
60 |
0,01 | ||
|
600 |
0,1 | ||
|
1000 |
1 | ||
|
APPA 98IV |
0,06 |
1 • 10-5 |
±(0,001-иизм+5-к) |
|
0,6 |
1-10-4 |
±(0,001-иизм+2-к) | |
|
6 |
1 • 10-3 |
±(0,0009-иизм+2-к) | |
|
60 |
0,01 | ||
|
600 |
0,1 | ||
|
1000 |
1 | ||
|
APPA 99IV |
0,06 |
1 • 10-5 |
±(0,0008-иизм+5-к) |
|
0,6 |
Г104 |
±(0,0008-иизм+2-к) | |
|
6 |
1 • 10-3 | ||
|
60 |
0,01 | ||
|
600 |
0,1 | ||
|
1000 |
1 | ||
|
APPA 501 APPA 502 |
0,04 |
1 • 10-5 |
±(0,0005-иизм+4-к) |
|
0,4 |
Г104 |
±(0,0005-иизм+2-к) | |
|
4 |
1 • 10-3 | ||
|
40 |
0,01 | ||
|
400 |
0,1 | ||
|
1000 |
1 | ||
|
Примечание UU3M - измеренное значение напряжения постоянного тока, В | |||
Таблица 2 - Метрологические характеристики мультиметров в режиме измерений напряжения переменного тока
|
Модель |
Верхний предел диапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности, В |
Диапазон частот, Гц |
|
1 |
2 |
3 |
4 |
5 |
|
APPA 63N(1) |
3 |
1 • 10-3 |
±(0,015^+5*) |
от 40 до 500 |
|
30 |
0,01 | |||
|
300 |
0,1 | |||
|
600 |
1 | |||
|
APPA 67(1) |
3 |
1 • 10-3 |
±(0,017^изм+5А) |
от 40 до 500 |
|
30 |
0,01 | |||
|
300 |
0,1 | |||
|
600 |
1 | |||
|
APPA 66R APPA 66RT |
0,06 |
1 • 10-5 |
±(0,012-иизм+5-k) |
от 45 до 500 |
|
0,6 |
Ы0-4 | |||
|
6 |
1 • 10-3 |
±(0,01-U^-k) | ||
|
60 |
0,01 | |||
|
600 |
0,1 | |||
|
1000 |
1 | |||
|
APPA 80 |
3 |
1 • 10-3 |
±(0,015-иизм+5-k) |
от 40 до 500 |
|
30 |
0,01 | |||
|
300 |
0,1 | |||
|
750 |
1 | |||
|
APPA 82 APPA 82R |
0,4 |
Ы0-4 |
Не нормируется |
от 40 до 500 |
|
4 |
1 • 10-3 |
±(0,015 •Иизм+5А) | ||
|
40 |
0,01 |
±(0,013 ^+5 A) | ||
|
400 |
0,1 | |||
|
750 |
1 | |||
|
APPA 97R(1) |
3 |
1 • 10-3 |
±(0,013-U^-k) |
от 40 до 1000 |
|
30 |
0,01 | |||
|
300 |
0,1 | |||
|
750 |
1 | |||
|
APPA 99II |
0,4 |
П0-4 |
±(0,02^+10^) |
от 40 до 60 |
|
4 |
1 • 10-3 |
±(0,013-U^-k) |
от 40 до 400 | |
|
40 |
0,01 |
от 40 до 1000 | ||
|
400 |
0,1 | |||
|
750 |
1 | |||
|
APPA 97IV |
0,6 |
П0-4 |
±(0,015^Иизм+5^к) |
от 50 до 500 |
|
6 |
1 • 10-3 |
±(0,01-UKJM+3-k) | ||
|
60 |
0,01 | |||
|
600 |
0,1 | |||
|
1000 |
1 |
|
1 |
2 |
3 |
4 |
5 |
|
APPA 98IV |
0,6 |
1А0-4 |
±(0,015^изм+5А) |
от 45 до 1000 |
|
6 |
1 • 10-3 |
i(0,01-UB3M+3-k) | ||
|
60 |
0,01 | |||
|
600 |
0,1 | |||
|
1000 |
1 | |||
|
APPA 99IV |
0,6 |
По-4 |
±(0,012^изм+5А) |
от 45 до 1000 |
|
6 |
1 • 10-3 |
±(0,008^изм+5А) | ||
|
60 |
0,01 | |||
|
600 |
0,1 | |||
|
1000 |
1 | |||
|
APPA 501(2) APPA 502(2) |
0,04 |
1 • 10-5 |
±(0,006^изм+3А) (3) ±(0,015^изм+5А) (3) ±(0,03^изм+5А) (3) ±(0,05^изм+20А) (4) |
от 45 до 65 св. 65 до 1000 св. 1000 до 5000 св. 5000 до 2-104 |
|
0,4 |
Ио-4 | |||
|
4 |
1 • 10-3 | |||
|
40 |
0,01 | |||
|
400 |
0,1 | |||
|
1000 |
1 | |||
|
Примечания UU3M - среднее квадратическое значение напряжения переменного тока синусоидального сигнала, В
| ||||
Таблица 3 - Метрологические характеристики мультиметров в режиме измерений силы постоянного тока
|
Модель |
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда k, А |
Пределы допускаемой абсолютной погрешности, А |
|
1 |
2 |
3 |
4 |
|
APPA 63N |
3 • 10-4 |
1 • 10-7 |
±(0,0Р1изм+2А) |
|
3 • 10-3 |
1 • 10-6 | ||
|
APPA 67 |
3 • 10-4 |
1 • 10-7 |
±C0,012-U,+2-k) |
|
3 • 10-3 |
1 • 10-6 | ||
|
0,03 |
1 • 10-5 | ||
|
0,3 |
Г10-4 | ||
|
10 |
1 • 10-3 |
±(0,025 -U,+5-k) | |
|
APPA 66R APPA 66RT |
6 |
1 • 10-3 |
±(0,0Р1изм+2А) |
|
10 |
0,01 | ||
|
APPA 80 |
3 • 10-4 |
1 • 10-7 |
±(0,017Лзм+2А) |
|
3 • 10-3 |
1 • 10-6 | ||
|
10 |
0,01 |
±(0,02^изм+2А) | |
|
APPA 82 APPA 82R |
4A0-4 |
1 • 10-7 |
±(0,017Лзм+2А) |
|
4A0-3 |
1 • 10-6 | ||
|
10 |
0,01 |
±(0,02^изм+2А) |
|
1 |
2 |
3 |
4 |
|
APPA 97R |
3 • 10-4 |
1 • 10-7 |
±(0,01-1изм+2-к) |
|
3 • 10-3 |
1 • 10-6 |
±(0,012-U,+2-k) | |
|
0,03 |
1 • 10-5 |
±(0,0Ыизм+2А) | |
|
0,3 |
1А0-4 |
±(0,012-!изм+2-к) | |
|
20 |
0,01 |
±(0,02^изм+3А) | |
|
APPA 99II |
0,04 |
1 • 10-5 |
±(0,006-1изм+2-к) |
|
0,4 |
1А0-4 |
±(0,007-!изм+2-к) | |
|
10 |
0,01 |
±(0,01-1изм+3-к) | |
|
APPA 97IV |
0,06 |
1 • 10-5 |
±(0,01-1изм+3-к) |
|
0,6 |
Г10-4 | ||
|
6 |
1 • 10-3 | ||
|
10 |
0,01 | ||
|
APPA 98IV |
0,06 |
1 • 10-5 |
±(0,01-1изм+3-к) |
|
0,6 |
П0-4 | ||
|
6 |
0,01 | ||
|
10 |
0,1 | ||
|
APPA 99IV |
0,06 |
1 • 10-5 |
±(0,08^изм+3А) |
|
0,6 |
Г10-4 | ||
|
6 |
0,01 | ||
|
10 |
0,1 | ||
|
APPA 501 APPA 502 |
0,04 |
1 • 10-5 |
±(0,002-1изм+2-к) |
|
0,4 |
Г10-4 | ||
|
4 |
1 • 10-3 | ||
|
10 |
0,01 |
±(0,002-1изм+3-к) | |
|
Примечание 1изм - измеренное значение силы постоянного тока, А | |||
Таблица 4 - Метрологические характеристики мультиметров в режиме измерений силы переменного тока
|
Модель |
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда к, А |
Пределы допускаемой абсолютной погрешности, А |
Диапазон частот, Гц |
|
1 |
2 |
3 |
4 |
5 |
|
APPA 67 |
3 • 10-4 |
1 • 10-7 |
±(0,017-1изм+4-к) |
от 40 до 500 |
|
3 • 10-3 |
1 • 10-6 | |||
|
0,03 |
1 • 10-5 | |||
|
0,3 |
По-4 |
±(0,02^изм+4А) | ||
|
10 |
0,01 |
±(0,029-1изм+7-к) | ||
|
APPA 66R APPA 66RT |
6 |
1 • 10-3 |
±(0,015-1изм+5-к) |
от 45 до 500 |
|
10 |
0,01 | |||
|
APPA 80 |
3 • 10-4 |
1 • 10-7 |
±(0,022-1изм+5-к) |
от 40 до 500 |
|
3 • 10-3 |
1 • 10-6 | |||
|
10 |
0,01 |
±(0,025-1изм+5-к) | ||
|
APPA 82 APPA 82R |
4A0-4 |
1 • 10-7 |
±(0,022-1изм+5-к) |
от 40 до 500 |
|
4A0-3 |
1 • 10-6 | |||
|
10 |
0,01 |
±(0,025-1изм+5-к) |
|
1 |
2 |
3 |
4 |
5 |
|
APPA 97R |
3 • 10-4 |
1 • 10-7 |
±(0,015-1изМ+3-к) |
от 40 до 1000 |
|
3 • 10-3 |
1 • 10-6 | |||
|
0,03 |
1 • 10-5 | |||
|
0,3 |
По-4 |
±(0,02^изм+3А) | ||
|
20 |
0,01 |
±(0,025-1^+5*) | ||
|
APPA 99II |
0,04 |
1 • 10-5 |
±(0,02^изм+5А) |
от 40 до 1000 |
|
0,4 |
По-4 | |||
|
10 |
0,01 |
±(0,025-1^+5*) | ||
|
APPA 97IV |
0,06 |
1 • 10-5 |
±(0,015-1изм+3-к) |
от 50 до 500 |
|
0,6 |
По-4 | |||
|
6 |
1 • 10-3 | |||
|
10 |
0,01 | |||
|
APPA 98IV |
0,06 |
1 • 10-5 |
±(0,015-1изм+3-к) |
от 45 до 1000 |
|
0,6 |
По-4 | |||
|
6 |
0,01 | |||
|
10 |
0,1 | |||
|
APPA 99IV |
0,06 |
1 • 10-5 |
±(0,012-1изм+3-к) |
от 45 до 1000 |
|
0,6 |
Г10-4 | |||
|
6 |
0,01 | |||
|
10 |
0,1 | |||
|
APPA 501(1) APPA 502 (1) |
0,04 |
1 • 10-5 |
±(0,008-1^+3*) (2) ±(0,02-1юм+5*) (2) ±(0,02-^м+5-к) (3) |
от 45 до 65 св.65 до 1000 св.1000 до 104 |
|
0,4 |
Г10-4 | |||
|
4 |
1 • 10-3 | |||
|
10 |
0,01 | |||
|
Примечания 1изм - среднее квадратическое значение переменного тока синусоидального сигнала, А
| ||||
Таблица 5 - Метрологические характеристики мультиметров в режиме измерений сопротивления постоянному току
|
Модель |
Верхний предел диапазона измерений, Ом |
Значение единицы младшего разряда к, Ом |
Пределы допускаемой абсолютной погрешности, Ом |
|
1 |
2 |
3 |
4 |
|
APPA 63N |
300 |
0,1 |
±(0,01-Кизм+4-к) |
|
3 • 103 |
1 |
±(0,008<ИИЗм+2-к) | |
|
3 • 104 |
10 | ||
|
3 • 105 |
100 | ||
|
3 • 106 |
1000 | ||
|
3 • 107 |
Р104 |
±(0,02-Кизм+5-к) | |
|
APPA 67 |
300 |
0,1 |
±(0,012^+4*) |
|
3 • 103 |
1 |
±(0,009<ИИЗм+2-к) | |
|
3 • 104 |
10 | ||
|
3 • 105 |
100 | ||
|
3 • 106 |
1000 |
±(0,012^+3*) | |
|
3 • 107 |
Р104 |
±(0,025^ивм+5-к) |
|
1 |
2 |
3 |
4 |
|
APPA 66R APPA 66RT |
600 |
0,1 |
±(0,008 <Иизм+5-к) |
|
6403 |
1 |
±(0,008<Иизм+2-к) | |
|
6W |
10 | ||
|
6405 |
100 | ||
|
6406 |
1000 | ||
|
4407 |
Ho4 |
±(0,02-Кизм+3-к) | |
|
APPA 80 |
300 |
0,1 |
±(0,01-Кизм+3-к) |
|
3 • 103 |
1 |
±(0,0075 • Rизм+3 • к) | |
|
3 • 104 |
10 | ||
|
3 • 105 |
100 | ||
|
3 • 106 |
1000 |
±(0,01-Кизм+3-к) | |
|
3 • 107 |
P104 |
±(0,02-Кизм+5-к) | |
|
APPA 82 APPA 82R |
400 |
0,1 |
±(0,01<Иизм+3^к) |
|
4403 |
1 |
±(0,0075-Иизм+2-к) | |
|
4404 |
10 | ||
|
4405 |
100 | ||
|
4406 |
1000 |
±(0,01-Кизм+3-к) | |
|
4407 |
P104 |
±(0,015<Иизм+5-к) | |
|
APPA 97R |
300 |
0,1 |
±(0,01-Кизм+4-к) |
|
3 • 103 |
1 |
±(0,008<Иизм+2-к) | |
|
3 • 104 |
10 | ||
|
3 • 105 |
100 | ||
|
3 • 106 |
1000 |
±С0,012-Иизм+3-к) | |
|
3 • 107 |
Ho4 |
±(0,015<Иизм+5-к) | |
|
APPA 99II |
400 |
0,1 |
±(0,007<Иизм+3-к) |
|
4403 |
1 |
±(0,004<Иизм+3-к) | |
|
4404 |
10 | ||
|
4405 |
100 | ||
|
4406 |
1000 |
±(0,006^изм+3-к) | |
|
4407 |
Ho4 |
±С0,015-Иизм+5-к) | |
|
APPA 97IV |
600 |
0,1 |
±(0,008<Иизм+5-к) |
|
6403 |
1 |
±(0,008<Иизм+2-к) | |
|
6W |
10 | ||
|
6405 |
100 | ||
|
6406 |
1000 | ||
|
4407 |
П04 |
±(0,01-Кизм+5-к) | |
|
APPA 98IV APPA 99IV |
600 |
0,1 |
±(0,008<Иизм+5-к) |
|
6403 |
1 |
±(0,008<Иизм+2-к) | |
|
6W |
10 | ||
|
6405 |
100 | ||
|
6406 |
1000 | ||
|
4407 |
П04 |
±С0,015-Иизм+5-к) |
|
1 |
2 |
3 |
4 |
|
APPA 501(1) APPA 502 (1) |
400 |
0,1 |
±(0,002-Кизм+2-к) |
|
410 |
1 |
±(0,002-Кизм+1'к) | |
|
4-104 |
10 | ||
|
4-105 |
100 | ||
|
4-106 |
1000 |
±(0,01<Яизм+1’к) | |
|
4-107 |
1-105 |
±(0,02-Яизм+20-к) | |
|
4-108 |
1 • 106 |
±(0,05-Яизм+20-к) | |
|
4-109 |
1 • 108 |
±(0,05-Яизм+8-к) | |
|
Примечания Ки;м - измеренное значение сопротивления постоянному току, Ом (1) На верхнем пределе диапазона измерений 400 МОм, при измерениях свыше 50 % от диапазона, дополнительная погрешность составит +10 •к, на верхнем пределе диапазона измерений 4 ГОм, при измерениях свыше 50 % от диапазона, дополнительная погрешность составит ±2-к | |||
Таблица 6 - Метрологические характеристики мультиметров в режиме измерений электрической ёмкости
|
Модель |
Верхний предел диапазона измерений, мкФ |
Значение единицы младшего разряда k, мкФ |
Пределы допускаемой абсолютной погрешности, мкФ |
|
APPA 66R APPA 66RT |
0,01 |
1-10-5 |
±(0,019-Сизм+8-к) |
|
0,1 |
1-10-4 | ||
|
1 |
1-10-3 | ||
|
10 |
0,01 | ||
|
100 |
0,1 | ||
|
1 • 103 |
1 | ||
|
1-104 |
10 | ||
|
APPA 82 APPA 82R APPA 99II |
4-10-3 |
1-10-6 |
±(0,03-Сизм+10-к) |
|
0,04 |
1-10-5 | ||
|
0,4 |
1-10-4 |
±(0,02-Сизм+8-к) | |
|
4 |
1-10-3 | ||
|
40 |
0,01 | ||
|
400 |
0,1 | ||
|
4-103 |
1 |
±(0,05-Сизм+20-к) | |
|
4-104 |
10 | ||
|
APPA 97IV |
1 |
1-10-3 |
±(0,019-Сизм+8-к) |
|
10 |
0,01 | ||
|
100 |
0,1 | ||
|
1 • 103 |
1 | ||
|
1-104 |
10 | ||
|
APPA 98IV APPA 99IV |
1 |
1-10-3 |
±(0,012-Сизм+5-к) |
|
10 |
0,01 |
±(0,012-Сизм+2-к) | |
|
100 |
0,1 | ||
|
1 • 103 |
1 | ||
|
1-104 |
10 | ||
|
APPA 501 APPA 502 |
0,04 |
1-10-5 |
±(0,009-Сизм+20-к) |
|
0,4 |
4 |
±(0,009-Сизм+10-к) | |
|
4 |
1-10-3 |
±(0,009-Сизм+2-к) | |
|
40 |
0,01 | ||
|
400 |
0,1 | ||
|
4-103 |
1 |
±(0,009-Сизм+10-к) | |
|
4-104 |
10 |
±(0,009-Сизм+20-к) | |
|
Примечание Сизм - измеренное значение электрической ёмкости, мкФ | |||
Таблица 7 - Метрологические характеристики мультиметров в режиме измерений частоты
|
Модель |
Верхний предел диапазона измерений, Гц |
Значение единицы младшего разряда k, Гц |
Пределы допускаемой абсолютной погрешности, Гц |
|
APPA 66R APPA 66RT |
671о3 |
1 |
±(0,001Тизм+2А) |
|
бЧо4 |
10 | ||
|
1 • 105 |
100 | ||
|
APPA 82 APPA 82R APPA 99II |
4403 |
1 |
±(0,0001 <Бизм+1 •к) |
|
4404 |
10 | ||
|
47Го5 |
100 | ||
|
410 |
1 • 103 | ||
|
47Го7 |
П0 | ||
|
APPA 97IV |
100 |
0,01 |
±(0,001 Тизм+2-к) |
|
1 • 103 |
0,1 | ||
|
Р104 |
1 | ||
|
5Чо4 |
10 | ||
|
APPA 98IV APPA 99IV |
100 |
0,01 |
±(0,001 Тизм+2-к) |
|
1 • 103 |
0,1 | ||
|
По4 |
1 | ||
|
1 • 105 |
10 | ||
|
APPA 501(1) APPA 502 (1) |
400 |
0,1 |
±1 •к при разрешении
±5 •к при разрешении
|
|
4403 |
1 | ||
|
4404 |
10 | ||
|
1 • 105 |
100 | ||
|
Примечания Fh3m - измеренное значение электрической ёмкости, мкФ (1) Минимальное измеряемое значение 5 Гц | |||
Таблица 8 - Метрологические характеристики мультиметров в режиме измерений температуры по сигналам термопар
|
Модель |
Диапазон измерений, °С |
Значение единицы младшего разряда к, °С |
Пределы допускаемой абсолютной погрешности, °С |
|
APPA 66RT |
от -40 до 400 |
0,1 |
±(0,01±изм+1) |
|
APPA 99II |
от -20 до 0 |
0,1 |
±(0,02±изм+4) |
|
от 1 до 100 |
0,1 |
±(0,01Чизм+3) | |
|
от 101 до 500 |
0,1 |
±(0,02±изм+3) | |
|
от 501 до 800 |
0,1 |
±(0,03±изм+2) | |
|
APPA 99IV |
от -40 до 400 |
0,1 |
±(0,01±изм+2) |
|
APPA 502 |
от -200 до 1200 |
0,1 |
±(0,01Чизм+2) |
|
Примечание tmM - измеренное значение температуры, °С | |||
Таблица 9 - Масса и габаритные размеры
|
Модель |
Габаритные размеры, мм, не более |
Масса, кг, не более |
Элементы питания, В |
|
1 |
2 |
3 |
4 |
|
APPA 63N |
80x165x36 |
310 |
1,5x2 (размер ААА) |
|
APPA 67 |
85x165x40 |
360 | |
|
APPA 66R, APPA 66RT |
74x156x44 |
320 | |
|
APPA 80 |
92x186x49 |
430 | |
|
APPA 82, APPA 82R |
92x186x49 |
430 |
9 В |
|
APPA 97R |
95x192x50 |
550 | |
|
APPA 99II |
94x188x40 |
490 |
|
1 |
2 |
3 |
4 |
|
APPA 97IV, APPA 98IV, APPA 99IV |
94x190x48 |
460 |
9 В |
|
APPA 501, APPA 502 |
83x188x52 |
465 |
1,5x4 (размер АА) |
|
Условия эксплуатации | |||
|
Нормальные условия (измерений) |
Предельные условия (измерений) | ||
|
температура окружающего воздуха, °С |
относительная влажность воздуха, %, не более |
температура окружающего воздуха, °С |
относительная влажность воздуха, %, не более |
|
от +18 до +28 |
80 |
от 0 до +30 |
80 |
|
св.+30 до +40 |
75 | ||
|
св.+40до +50 |
45 | ||
наносится на переднюю панель мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 10 - Комплектность мультиметров
|
Наименование и обозначение |
Количество, шт. |
Примечание |
|
Мультиметр |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Элементы питания |
1x9 В |
Только для моделей APPA 82, APPA 82R, APPA 97R, APPA 99II, APPA 97IV, APPA 98IV, APPA 99IV |
|
2x1,5 В |
Только для моделей APPA 63N, APPA 67, APPA 66R, APPA 66RT, APPA 80 | |
|
4x1,5 В |
Только для моделей APPA 501, APPA 502 | |
|
Защитный чехол |
1 |
Кроме APPA 66R, APPA 66RT, APPA 80, APPA 82, APPA 82R |
|
Измерительные провода |
2 | |
|
Зажим типа «крокодил» |
1 |
Только для моделейAPPA 63N, APPA 67, APPA 80, APPA 82, APPA 82R |
|
2 |
Только для моделей APPA 99II, APPA 97IV, APPA 98IV, APPA 99IV,APPA 501, APPA 502 | |
|
Термопара К-типа |
1 |
Только для моделей APPA 66RT, APPA 99II, APPA 99IV, APPA 502 |
|
Магнитный держатель |
1 |
Только для моделей APPA 99II, APPA 97IV, APPA 98IV, APPA 99IV, APPA 501, APPA 502 |
|
Упаковочная коробка |
1 | |
|
Методика поверки ПР-08-2018МП (с Изменением № 1) |
1 |
осуществляется по документу ПР-08-2018МП (с Изменением № 1) «Мультиметры цифровые APPA 63N, APPA 67, APPA 66R, APPA 66RT, APPA 80, APPA 82, APPA 82R, APPA 97R, APPA 99II, APPA 97IV, APPA 98IV, APPA 99IV, APPA 501, APPA 502. Методика поверки», утвержденному АО «ПриСТ» 14 января 2019 г.
Основные средства поверки:
- калибратор многофункциональный Fluke5522A (Госреестр № 51160-12);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к мультиметрам цифровым APPA 63N, APPA 67, APPA 66R, APPA 66RT, APPA 80, APPA 82, APPA 82R, APPA 97R, APPA 99II, APPA 97IV, APPA 98IV, APPA 99IV, APPA 501, APPA 502
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
Изготовитель«APPA Technology Corporation», Тайвань
Адрес: 9F, 119-1 Pao-Zong R, Shintien, Taipei 231, Taiwan, R.O.C.
Телефон: +886-2-29178820
Web-сайт: http://www.appatech.com
ЗаявительАкционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
Адрес: 119071, г. Москва, проезд Донской 2-й, дом 10, строение 4, комната 31 Телефон: +7 (495) 777-55-91
Факс: +7 (495) 633-85-02
Web-сайт: http://www.prist.ru
Испытательный центрАкционерное общество «Приборы, Сервис, Торговля»
Юридический адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31 Телефон: +7 (495) 777-55-91
Факс: +7 (495) 640-30-23
E-mail: prist@prist.ru
Аттестат аккредитации АО «ПриСТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312058 от 02.02.2017 г.
