Теплосчетчики Topenar

Теплосчетчики Topenar (далее - теплосчетчики) предназначены для измерения количества теплоты (тепловой энергии), объема, температуры, разницы температур теплоносителя в закрытых водяных системах теплоснабжения.

Теплосчетчики конструктивно выполнены в виде единых теплосчетчиков, соответствующих классу точности 2 по ГОСТ Р ЕН 1431-1-2011, и состоят из вычислителя, крыльчатого преобразователя расхода и комплекта термопреобразователей сопротивления с НСХ Pt 1000 по ГОСТ 6651-2009. На передней панели корпуса теплосчетчика расположены показывающее устройство - жидкокристаллический дисплей и клавиша управления.

Теплосчетчики выпускаются в двух модификациях:

• -     Topenar Compact - компактный вариант теплосчётчика с неразъёмной измерительной частью;

• -     Topenar Combi - теплосчетчик, имеющий съемный вычислитель, позволяющий производить поэтапный монтаж.

Теплосчетчики имеют исполнения, отличающиеся местом установки теплосчетчика в подающем или обратном трубопроводе, типоразмерами, диапазонами расхода теплоносителя.

Принцип работы теплосчетчика состоит в измерении объема счетчиком воды в подающем или обратном трубопроводе, температур теплоносителя термопреобразователями сопротивления в подающем и обратном трубопроводах и вычислении тепловой энергии в вычислителе по результатам измерений объема и температур теплоносителя.

Вычисление тепловой энергии проводится в соответствии с ГОСТ Р ЕН 1434-1-2011. Теплосчетчики измеряют, вычисляют и индицируют на жидкокристаллическом дисплее следующие параметры:

• -     количество тепловой энергии, кВт-ч;

• -     объем теплоносителя, м³;

• -     текущие значения температуры теплоносителя на подающем и обратном трубопроводе, °С;

• -     текущее значение разности температур теплоносителя,°С;

• -     текущее значение объемного расхода теплоносителя, м³/ч;

• -     время работы, ч.

Теплосчетчики имеют энергонезависимую память, в которой хранятся помесячные значения тепловой энергии не менее чем за 18 месяцев.

Теплосчетчики обеспечивают дистанционную передачу данных через:

• -     импульсный выход;

• -    шину M-BUS;

• -     RS-485

-    LoRaWAN.

Общий вид теплосчетчиков показан на рисунках 1а и 1б.

Схема пломбировки теплосчетчиков представлена на рисунке 2.

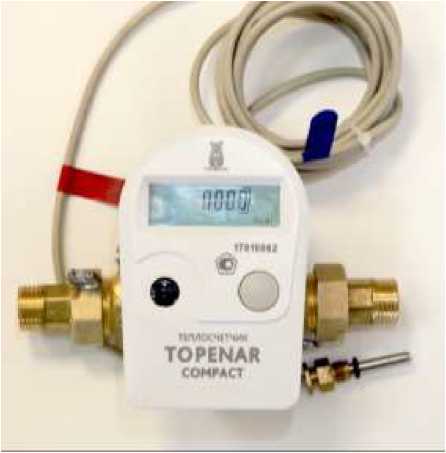

а) Модификация Topenar Compact.

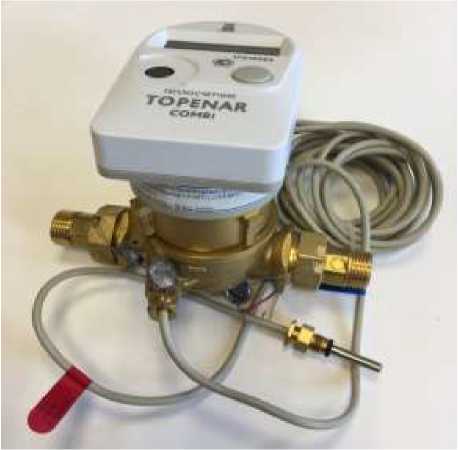

б) Модификация Topenar Combi.

Рисунок 1 - Общий вид теплосчетчика

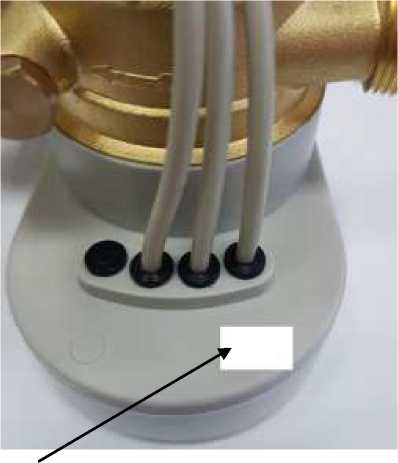

б) П ломба изготовителя или пломба с нанесенным знаком поверки

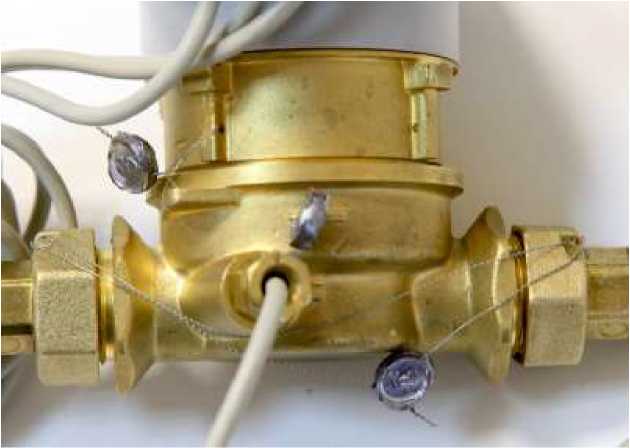

Рисунок 2 - Места пломбирования теплосчетчика

В теплосчетчиках применяется встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти вычислителя при изготовлении и не может быть изменено в процессе эксплуатации. Конструкция теплосчётчиков исключает возможность несанкционированного влияния на ПО теплосчетчиков и измерительную информацию.

Программное обеспечение теплосчетчиков предназначено для сбора, преобразования, обработки, отображения на показывающем устройстве вычислителя и передачи измерительной информации о количестве тепловой энергии, объемного расхода (объема), температуры, разности температур теплоносителя, сохранения результатов измерений в архиве.

Идентификационные данные встроенного программного обеспечения теплосчётчика приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики

наносится на табличку на переднюю панель вычислителя методом фотолитографии и на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность теплосчетчика

осуществляется по документу МП-098-30007-2017 «Теплосчетчики Topenar. Методика поверки», утвержденному ФГУП «СНИИМ» 13 июня 2017 г.

Основные средства поверки:

- установка поверочная проливная малогабаритная МПСП-1 (рег. № 18301-99) с диапазоном объемного расхода от 5^10^-6 до 0,06 м³/с; относительная погрешность +0,3 % в диапазоне от 2,7А0^-5 до 0,06 м³/с; +0,5 % в диапазоне от 1,1-10’⁵ до 2,7А0^-5 м³/с; ±1,0 % от 5А0^-6 до 1,1-10’⁵ м³/с;

- термометры сопротивления платиновые вибропрочные эталонные ПТСВ-1-2 (рег. № 32777-06), диапазон измерений от минус 50 до плюс 450 °С, 2-й разряд по ГОСТ 8.558-2009;

- секундомер электронный СЧЕТ-1М (рег. № 40929-09), диапазон измерений от 0,01 до 99999,9 с, дискретность от 0,001 до 0,1 с.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых теплосчетчиков с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ Р 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ Р ЕН 1434-1-2001 Теплосчектчики. Часть 1. Общие требования

ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия

ТУ 4218-001-39132278-2015 Теплосчетчики Topenar. Технические условия

Общество с ограниченной ответственностью «ТОПЕНАР» (ООО «ТОПЕНАР»)

ИНН 5403362450

Адрес: 630048, г. Новосибирск, ул. Немировича-Данченко, д. 120/2, оф.204

Тел.: (383) 380-85-55

Е-mail: sale@topenar.ru

Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного знамени научно-исследовательский институт метрологии»

Адрес: 630004, г. Новосибирск, пр. Димитрова, д. 4

Тел.: (383) 210-08-14, факс: (383) 210-13-60

Е-mail: director@sniim.ru

Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.
