ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Весы вагонные электронные РД-Д (далее - весы), предназначены для поосного или потележечного взвешивания по частям в движении и в режиме статического взвешивания с расцепкой и без расцепки порожних или груженых вагонов и составов из них с любыми грузами, а также жидкими с кинематической вязкостью не менее 59 мм²/с, а также для повагонного взвешивания в движении и в режиме статического взвешивания с расцепкой и без расцепки порожних или груженых вагонов и составов из них с любыми грузами, в том числе жидкими любой вязкости.

Описание средства измерений

Принцип действия весов основан на преобразовании деформации упругих элементов датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, пропорциональный его массе, с последующим аналого-цифровым преобразованием, математической обработкой и выдачей результатов измерений массы на экран монитора компьютера.

Конструктивно весы состоят из:

• - грузоприемного устройства (далее - ГПУ), представляющего собой модульную конструкцию, включающую одну или несколько (до четырех) грузоприемных платформ (секций) (далее - ГПП) (рис. 1). Каждая ГПП опирается на четыре весоизмерительных тензорезисторных датчика (далее - датчики), причем расположенные рядом ГПП могут иметь две общие точки опоры (датчика). На ГПП могут быть установлены путевые контактные датчики (опция);

• - блока преобразователя динамического (далее - ПД), представляющего собой контейнер из ударопрочного пластика с размещенными внутри корпуса аналогоцифровым преобразователем и другими электронными компонентами (рис. 2);

• - адаптера интерфейса и питания (далее - АИП), также представляющего собой контейнер с внешними электрическими соединителями на корпусе и подсоединенным кабелем питания (рис. 3).

ПД и АИП для весов взрывозащищенного исполнения расположены в шкафу повышенной надежности (далее - ШЭ), который находится вне взрывоопасной зоны.

Весы имеют два режима работы: статическое взвешивание неподвижных вагонов и взвешивание вагонов в движении. При поосном или потележечном способе взвешивания неподвижных вагонов возможно определение массы вагона в целом путем суммирования величин реакций опор от каждой оси или тележки в соответствии с аттестованной методикой измерений.

В состав весов входят датчики М (регистрацтонный №  53673-13),  МВ150

(регистрационный № 44780-10) или МВЦ (регистрационный № 46008-10), а так же ПД и АИП производства АО «ВИК «Тензо-М».

Весы выполняют следующие функции:

• - сигнализация о перегрузке в режиме статического взвешивания;

• - полуавтоматическая установка нуля в режиме статического взвешивания;

• - вычисление массы нетто груза при последовательном взвешивании тары или при вводе массы тары (вагона) с трафарета;

- исключение массы локомотива из массы всего состава.

Весы выпускаются в различных модификациях, отличающихся метрологическими характеристиками, конструктивными особенностями и имеющих обозначение РД-Д(Х)(И)-Н, где:

РД-Д - обозначение типа весов;

Х - конструктивное исполнение ГПУ (О - для поосного способа взвешивания, Т - для потележечного способа взвешивания, В - для взвешивания вагона в целом),

И - взрывозащищенное исполнение (искробезопасная электрическая цепь)

Н - максимальная нагрузка в тоннах в режиме статического взвешивания.

а)

б)

г)

д)

е)

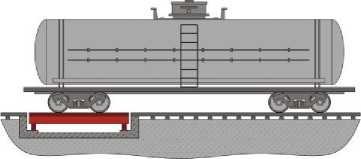

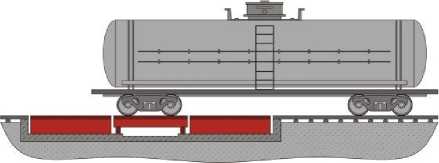

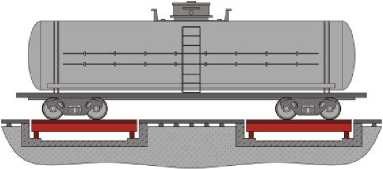

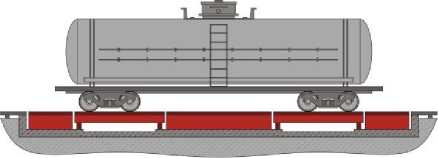

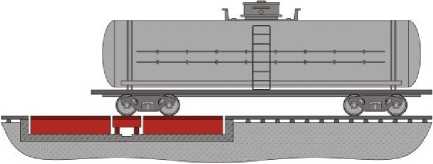

Рисунок 1 Схемы ГПУ весов РД-Д:

а) - для поосного способа взвешивания, б-в) - для потележечного способа взвешивания, г-е) для повагонного способа взвешивания.

или

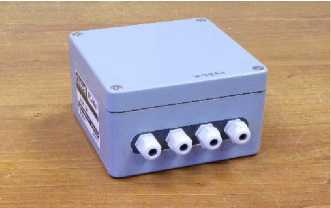

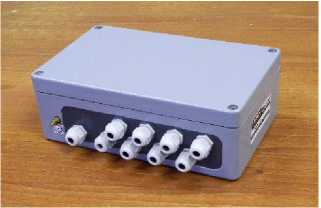

Рисунок 2 - Внешний вид ПД в зависимости от модификации (количества ГПП) весов.

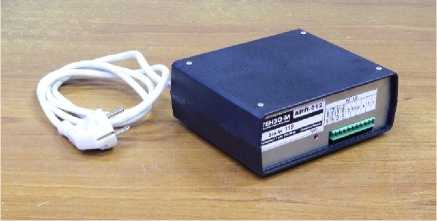

Рисунок 3 - Внешний вид АИП.

Маркировка весов выполнена в виде таблички, закрепленной на ГПУ, и содержит следующие данные:

• - товарный знак изготовителя;

• - тип весов;

• - порядковый номер;

• - максимальная скорость проезда, км/ч;

• - направление движения при взвешивании (если применимо);

• - температурный диапазон;

• - класс точности по ГОСТ 8.647-2015;

• - максимальная нагрузка для взвешивания в движении, Max = ... кг или т;

• - минимальная нагрузка для взвешивания в движении, Min = ... кг или т;

• - максимальная нагрузка на грузоприемную платформу, Махп = ... кг или т (если применимо);

• - максимальная рабочая скорость, Vmax = . км/ч;

• - минимальная рабочая скорость, Vmin = . км/ч;

• - класс точности по ГОСТ OIML R 76-1-2011;

• - поверочный интервал (e) для статического взвешивания;

• - минимальная нагрузка для статического взвешивания, MinS = ... кг или т;

• - знак утверждения типа;

• - Ех-маркировка составных частей, согласно приложению к сертификату соответствия Техническому регламенту Таможенного союза № 012/2011.

Программное обеспечение (далее - ПО) весов является автономным, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением» в части ПК, программируемых или имеющих возможность загрузки законодательно контролируемой программы. ПО состоит из метрологически значимой и метрологически незначимой частей. Идентификационным признаком метрологически значимой части ПО служит номер версии, который отображается на экране монитора в главном окне программы после включения весов. Для предотвращения несанкционированного вмешательства в законодательно контролируемые параметры ПО имеется файл контрольной суммы в формате md5, USB-ключ защиты HASP и электронное клеймо -случайно генерируемое число, которое автоматически обновляется после каждого сохранения измененных законодательно контролируемых параметров. Цифровое значение электронного клейма заносится в раздел «Поверка» эксплуатационной документации. ПО выполняет функции по сбору, обработке, хранению и представлению измерительной информации. Дополнительная защита законодательно контролируемых параметров обеспечивается паролем доступа (административным паролем). При отсутствии USB-ключа работа ПО в режиме взвешивания в движении прекращается и становятся недоступными все настройки законодательно контролируемых параметров ПО. Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики

Метрологические характеристики в режиме взвешивания в движении.

Класс точности по ГОСТ 8.647-2015................................................... 0,2; 0,5; 1; 2 или 5*

Примечание * Класс точности весов устанавливается при первичной поверке перед сдачей весов в эксплуатацию. Весы могут иметь различные классы точности при взвешивании расцепленных вагонов и составов из них, а так же для жидких или твердых грузов.

Минимальные и максимальные нагрузки весов в зависимости от их конструктивных

особенностей приведены в таблице 2.

Таблица 2

Пределы допускаемой относительной погрешности весов при первичной поверке при взвешивании вагона в движении в зависимости от класса точности приведены в таблице 3. Таблица 3

Примечания.

• 1 * Пределы допускаемой относительной погрешности в эксплуатации соответствуют удвоенным значениям.

• 2 При взвешивании вагона в составе без расцепки при первичной поверке не более, чем 10 % полученных значений погрешности могут превышать пределы, приведенные в таблице 3, но не должны превышать пределы допускаемой погрешности в эксплуатации.

Пределы допускаемой погрешности при первичной поверке при взвешивании в движении состава в целом, состоящего из n вагонов, в зависимости от интервалов взвешивания и классов точности, приведены в таблице 4.

Таблица 4

Примечание

* Пределы допускаемой относительной погрешности в эксплуатации соответствуют удвоенным значениям

Метрологические характеристики в режиме статического взвешивания.

Класс точности по ГОСТ OIML R 76-1-2011..................................................... средний (III)

Максимальные и минимальные нагрузки, действительная цена деления, поверочный интервал, а также пределы абсолютной допускаемой погрешности mpe при первичной поверке в зависимости от интервалов взвешивания приведены в таблице 5.

Таблица 5

Примечание.

* Пределы абсолютной допускаемой погрешности в эксплуатации соответствуют удвоенным значениям.

Таблица 6 - Основные технические характеристики

Наносится типографским способом на титульный лист эксплуатационной документации, а также ударным способом на металлическую или термосублимационным на пластиковую маркировочную табличку, расположенную на одной из ГПП.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

весов осуществляется:

• - в режиме статического взвешивания - согласно Приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»,

• - в режиме взвешивания в движении в соответствии с Приложением А «Методика поверки весов вагонных автоматических» ГОСТ 8.647-2015 «Весы вагонные автоматические. Часть 1. Метрологические и технические требования. Испытания» и разделу «Поверка» Руководства по эксплуатации.

Основные средства поверки: гири 4-го разряда согласно Государственной поверочной схеме для средств измерения массы, утвержденной Приказом Росстандарта от 29 декабря 2018 года № 2818.

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе 8 «Поверка» документа «Весы вагонные электронные РД-Д. Паспорт».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации весов не обеспечивают его сохранность в течение всего межповерочного интервала при нанесении на весы.

«Весы вагонные электронные   РД-Д.   Руководство по эксплуатации»

4274-091-18217119-2010 РЭ, раздел 2 «Использование по назначению».

• 1 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

• 2 ГОСТ 8.647-2015 «ГСИ. Весы вагонные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний».

• 3 Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

• 4 ТУ 4274-091-18217119-2010 «Весы вагонные электронные РД-Д. Технические условия»
