ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики давления, разрежения и разности давлений ADZ
Назначение средства измеренийДатчики давления, разрежения и разности давлений ADZ (далее - датчики) предназначены для измерения абсолютного давления, избыточного давления, давления разрежения и разности давлений жидких и газообразных сред и преобразования измеренных значений в унифицированный выходной сигнал. Датчики применяются в системах автоматического контроля, регулирования и управления технологическими процессами.
Описание средства измеренийВ зависимости от условий применения и конструктивных особенностей датчики ADZ разделены на следующие серии:
SML - датчики общепромышленного применения для измерений избыточного давления, разрежения и разности давлений;
SIML - датчики общепромышленного применения для измерений абсолютного давления;
SMH - датчики специального применения для измерений высоких избыточных давлений;
SIL - датчики специального применения для измерений низких избыточных и абсолютных давлений, разрежений и разности давлений;
SKL - датчики специального применения для измерений избыточных давлений;
SKE - датчики специального применения с вынесенной электроникой для измерений избыточных давлений;
SMF - датчики специального применения с внешней мембраной для измерений абсолютных и избыточных давлений;
SME - датчики миниатюрного исполнения для измерений избыточных давлений;
SIS - датчики компактного исполнения для измерений низких избыточных и абсолютных давлений, разрежений и разности давлений;
SHP - прецизионные датчики для измерений избыточных и абсолютных давлений, разрежений и разности давлений;
SMC - датчики специального исполнения с выходным интерфейсом CANopen 2.А для измерений избыточных и абсолютных давлений, разрежений и разности давлений;
DS4 - датчики специального применения с функцией включения-выключения выходного сигнала при изменении избыточных и абсолютных давлений;
PS1 - датчики специального применения для измерений давления гидростатического столба жидкости;
Принцип действия датчиков основан на зависимости упругой деформации первичного тензорезисторного преобразователя от измеряемого давления. Под воздействием измеряемого давления деформируемый упругий элемент вызывает пропорциональное изменение электрического сопротивления тензорезисторов, собранных по мостовой схеме (мост Уитстона), которое преобразуется в выходной сигнал.
Преобразователь имеет открытую торцевую мембрану. Все элементы преобразователя, контактирующие со средой, изготовлены из нержавеющей стали, что обеспечивает высокую степень защиты от коррозии, в том числе, в агрессивной среде.

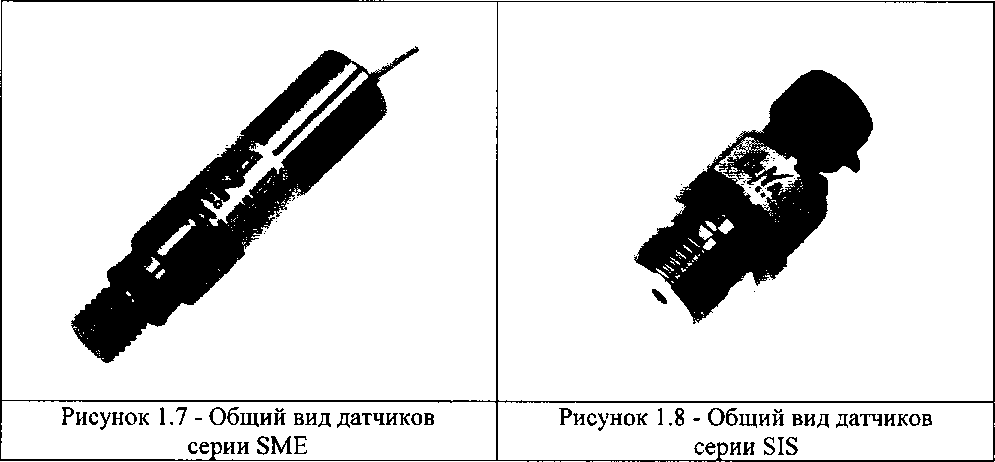

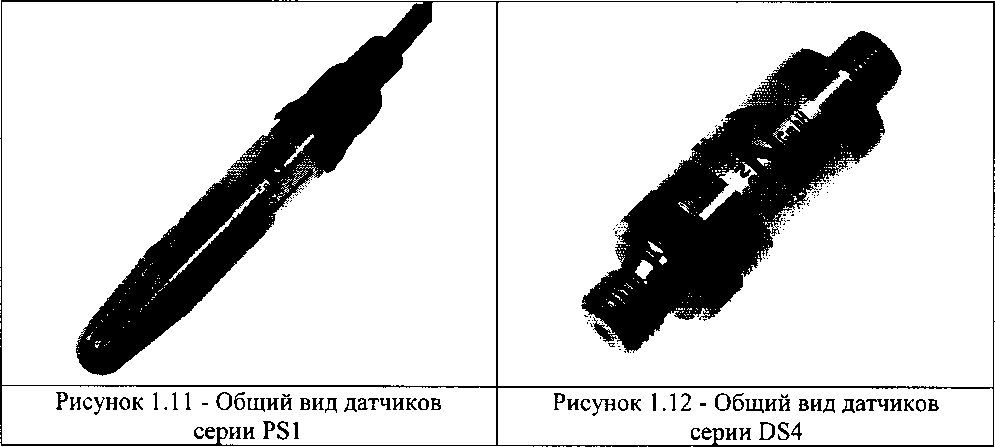

Общий вид датчиков показан на рисунках 1.1-1.12.
Конструкция датчиков за счет сварных соединений обеспечивает ограничение доступа к внутренним элементам, влияющим на метрологические характеристики, без необходимости пломбирования.

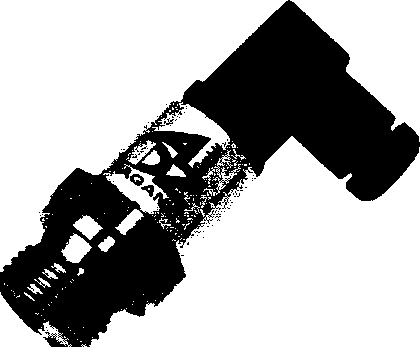

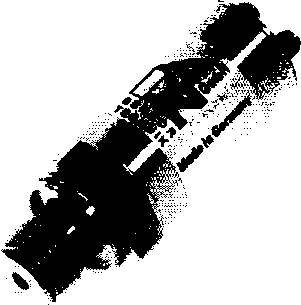

Рисунок 1.1- Общий вид датчиков серии SML, SIML

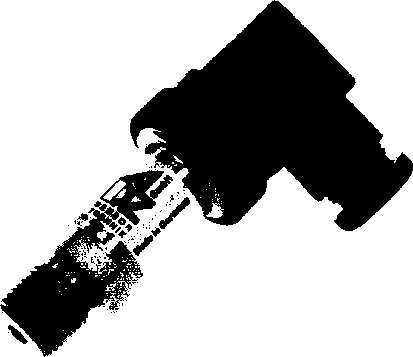

Рисунок 1.2 - Общий вид датчиков серии SMH

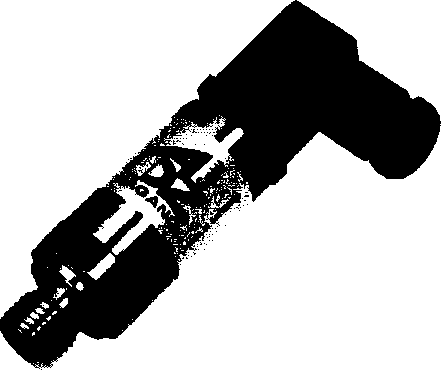

Рисунок 1.3 - Общий вид датчиков серии SIL

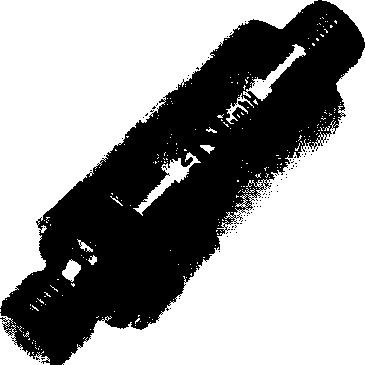

Рисунок 1.4 - Общий вид датчиков серии SKL

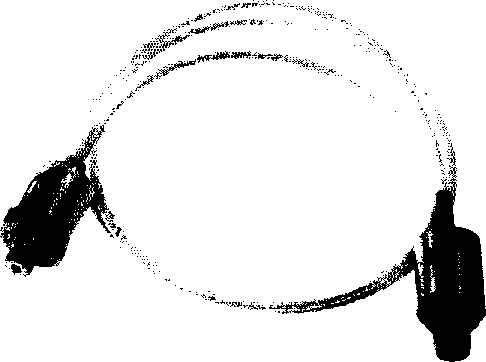

Рисунок 1.5- Общий вид датчиков серии SKE

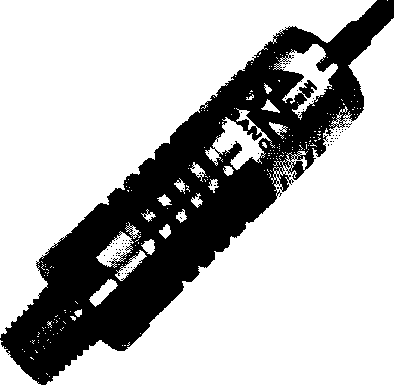

Рисунок 1.6 - Общий вид датчиков серии SMF
Рисунок 1.9 - Общий вид датчиков серии SHP
Рисунок 1.10 - Общий вид датчиков серии SMC
Программное обеспечение отсутствует.
Метрологические и технические характеристики представлены в таблицах 1 и 2
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхние пределы измерений: - для серии SML:
|
100; 160;200;250;400;600 1,0; 1,6; 2,0; 2,5; 4,0; 6,0; 10; 16; 20; 25; 40; 60; 100 100; 60; 40 40; 60; 100; 250; 400; 600 1,0; 1,6; 2,5; 4,0; 6,0; 10; 16 |
|
- для серии SIML:
|
100;160;200; 250; 400; 600 1,0; 1,6; 2,0; 2,5; 4,0; 6,0; 10; 16; 20; 25 |
|
- для серии SMH: - избыточного давления, МПа |
100;160; 200; 250; |
|
- для серии SIL:
|
1,0; 1,6; 2,0; 2,5; 4,0; 6,0; 10; 16; 20; 25; 40; 60; 100; 160; 200; 250; 400; 600 1,0; 1,6; 2,0; 2,5; 4,0 1,0; 1,6; 2,0; 2,5; 4,0; 6,0; 10; 16; 20; 25; 40; 60; 100; 160; 200; 250; 400; 600 1,0; 1,6; 2,5; 4,0; 6,0; 10 100; 60; 40; 25; 20; 16; 10; 6,0; 4,0; 2,5; 2,0; 1,6; 1,0 1,0; 1,6; 2,0; 2,5; 4,0; 6,0; 10; 16; 20; 25; 40; 60; 100; 160; 200; 250; 400; 600 |
|
- для серии SKL:
|
100;160; 200;250;400;600 1,0; 1,6; 2,0; 2,5; 4,0; 6,0; 10; 16; 20; 25; 40; 60; 100; 160; 200 |
|
- для серии SKE:
|
100; 160; 200; 250; 400; 600 1,0; 1,6; 2,0; 2,5; 4,0; 6,0; 10; 16; 20; 25; 40; 60; 100; 160; 200 |
|
- для серии SMF:
|
0,06; 0,1; 0,16; 0,2; 0,25; 0,4; 0,6; 1,0; 1,6; 2,0 0,1; 0,16; 0,2; 0,25; 0,4; 0,6; 1,0; 1,6; 2,0; 2,5; 4,0; 6,0; 10; 16; 20 |
|
- для серии SME:
|
100; 160; 200; 250; 400; 600 1,0; 1,6; 2,0; 2,5; 4,0; 6,0; 10; 16; 20; 25; 40 |
|
Наименование характеристики |
Значение |
|
Верхние пределы измерений: - для серии SIS:
- разности давления, МПа |
60; 100; 160; 200; 250; 400; 600 1,0; 1,6; 2,0; 2,5; 4,0 60;100;160;200; 250; 400; 600 1,0; 1,6; 2,0; 2,5; 4,0 100;60;40 40; 60; 100; 250;400; 600 1,0; 1,6; 2,5; 4,0 |
|
- для серии SHP:
|
10; 16; 20; 25; 40; 60; 100; 160; 200; 250;400;600 1,0; 1,6; 2,0; 2,5; 4,0; 6,0; 10; 16; 20; 25; 40; 60; 100; 160; 200 10; 16; 20; 25; 40; 60; 100; 160; 200; 250; 400; 600 1,0; 1,6; 2,0; 2,5; 4,0; 6,0; 10 100;60; 40 10; 16; 20; 25; 40; 60; 100; 250; 400; 600 1,0; 1,6; 2,5; 4,0; 6,0; 10; 16 |
|
- для серии SMC:
|
100;160; 200; 250; 400; 600 1,0; 1,6; 2,0; 2,5; 4,0; 6,0; 10; 16; 20; 25; 40; 60; 100 100; 160; 200; 250; 400; 600 1,0; 1,6; 2,0; 2,5; 4,0; 6,0; 10 100; 60; 40 40;60; 100; 250; 400; 600 1,0; 1,6; 2,5; 4,0 |
|
-длясерии PS1:
|
10; 16; 20; 25; 40; 60; 100; 160; 200; 250; 400; 600 1,0; 1,6; 2,0; 2,5 |
|
- для серии DS4:
|
60;100;160; 200; 250; 400; 600 1,0; 1,6; 2,0; 2,5; 4,0; 6,0; 10; 16; 20; 25; 40; 60; 100 60;100;160; 200; 250; 400; 600 1,0; 1,6; 2,0; 2,5; 4,0; 6,0; 10; 16; 20; 25 100; 60; 40 |
|
Наименование характеристики |
Значение |
|
Пределы основной допускаемой погрешности, выраженной в процентах от верхнего предела измерений датчика в диапазоне температур, где осуществляется термокомпенсация: - температура окружающей среды от -20 до +85 °C: - для серии SML |
±0,25; ±0,5; ±1,0 |
|
- для серии SIML |
±0,25; ±0,5; ±1,0 |
|
- для серии SMH |
±0,5; ±1,0 |
|
- для серии SKL |
±0,5; ±1,0 |
|
- для серии SKE |
±1,0 |
|
- для серии SMF |
±0,25; ±0,5; ±1,0 |
|
- для серии SME |
±0,25; ±0,5; ±1,0 |
|
- для серии SMC |
±0,25; ±0,5; ±1,0 |
|
- для серии PS 1 |
+0,5;+1,0 |
|
- для серии DS4 |
±0,5; ±1,0 |
|
Пределы основной допускаемой погрешности, выраженной в процентах от верхнего предела измерений датчика в диапазоне температур, где осуществляется термокомпенсация: - температура окружающей среды от -10 до +70 °C: - для серии SIL |
±0,5; ±1,0 |
|
- для серии SIS |
±0,5; ±1,0 |
|
- температура окружающей среды от -10 до +80 °C: - для серии SHP |
±0,15 |
|
Пределы дополнительной погрешности, выраженной в процентах от верхнего предела измерений датчика, вызванной изменением температуры окружающей среды на каждые 10 °C при выходе за диапазон в котором осуществляется термокомпенсация, % |
±0,15 |
|
Диапазон температуры окружающей среды, в котором осуществляется термокомпенсация, °C: - для серий SML, SIML, SMH, SKL, SKE, SMF, SME, SMC, PS1, DS4 |
от -20 до +85 включ. |
|
- для серий SIL, SIS |
от -10 до +70 включ. |
|
- для серии SHP |
от -10 до +80 включ. |
|
Наименование характеристики |
Значение |
|
Выходной сигнал:
|
от 0 до 20 включ.; от 4 до 20 включ. от 0 до 5 включ.; от 0 до 6 включ.; от 0 до 10 включ.; от 0,5 до 2,0 включ.; от 0,5 до 4,5 включ.; от 0,5 до 5,0 включ.; от 0,5 до 5,5 включ.; от 1 до 5 включ. от 0 до 5 включ.; от 0 до 20 включ.; от 4 до 20 включ от 0 до 2,5 включ.; от 0 до 5 включ.; от 0 до 6 включ.; от 0 до 10 включ.; от 0,5 до 2,0 включ.; от 0,5 до 4,5 включ.; от 0,5 до 5,0 включ.; от 0,5 до 5,5 включ.; от 1 до 5 включ. от 4 до 20 включ. от 0 до 10 включ.; от 0,5 до 4,5 включ. от 4 до 20 включ. от 0 до 5 включ.; от 0 до 6 включ.; от 0 до 10 включ.; от 0,5 до 5,0 включ.; от 1 до 5 включ. CANopen 2.0А по DIN ISO 11898 от 0 до 20 включ.; от 4 до 20 включ. от 0 до 5 включ.; от 0 до 6 включ.; от 0 до 10 включ.; от 0,5 до 4,5 включ.; от 0,5 до 5,0 включ.; от 0,5 до 5,5 включ.; от 1 до 5 включ. напряжением от 0 до 30 В и силой тока 1,7 А |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температуры измеряемой среды, °C: - для серии SML, SIML, SMH, SME, SMC, DS4 |
от -40 до +125 включ. |
|
- для серии SIL, SIS, PS1 |
от -40 до +85 включ. |
|
- для серии SKL |
от -40 до +160 включ. |
|
- для серии SKE |
от -40 до +200 включ. |
|
- для серии SMF |
от -30 до +100 включ. |
|
- для серии SHP |
от -20 до +85 включ. |
|
Диапазон температуры окружающей среды, °C: - для серии SML, SIML, SMH, SME, SMC |
от -55 до +105 включ. |
|
- для серии SIL, PSI |
от -40 до +85 включ. |
|
- для серии SKL, SKE, SIS, DS4 |
от -40 до +105 включ. |
|
- для серии SMF |
от -30 до +100 включ. |
|
- для серии SHP |
от -20 до +85 включ. |
|
Максимальное значение рабочего давления, МПа |
400 |
|
Наименование характеристики |
Значение |
|
Время готовности датчиков к работе после подачи электропитания, с, не более |
10 |
|
Электрическое питание: - для серий SML, SIML, SMH, SIL, SKL, SKE, SMF, SIS, SHP, PS1: | |
|
- напряжение постоянного тока, В |
от 8 до 32 включ.; от 9 до 32 включ.; от 12 до 32 включ. |
|
- стабилизированное напряжение, В |
5 |
|
- для серии SME: - напряжение постоянного тока, В |
от 9 до 32 включ.; от 12 до 32 включ. |
|
- стабилизированное напряжение, В |
5 |
|
- для серии SMC: | |
|
- напряжение постоянного тока, В |
от 9 до 32 включ. |
|
- для серии DS4: - напряжение постоянного тока, В |
от 10 до 30 включ. |
|
Сопротивление изоляции, МОм, | |
|
не менее |
100 |
|
Потребляемая мощность, мВ А, не более |
100 |
|
Габаритные и присоединительные размеры |
в соответствии с эксплуатационной документацией |
|
Масса, г, не более: | |
|
- для серии SML |
100 |
|
- для серии SIML |
100 |
|
- для серии SMH |
150 |
|
- для серии SIL |
120 |
|
- для серии SKL |
250 |
|
- для серии SKE |
120 |
|
- для серии SMF |
120 |
|
- для серии SME |
20 |
|
- для серии SIS |
120 |
|
- для серии SHP |
120 |
|
- для серии SMC |
120 |
|
- для серии PS1 |
190 |
|
- для серии DS4 |
100 |
|
Среднее время наработки на | |
|
отказ, ч |
20000 |
|
Средний срок службы, лет |
12 |
наносится типографским способом в левом верхнем углу на первом листе эксплуатационной документации и на корпус датчика методом наклейки.
Комплектность средства измерений представлена в таблице 3.
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик давления типа ADZ |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Этикетка |
- |
1 экз. |
|
Методика поверки |
МЦКЛ.0029.МП |
1 экз. |
|
Примечание - Допускается прилагать один экземпляр методики поверки на партию из 10 датчиков. | ||
осуществляется по документу МЦКЛ.0029.МП «Датчики давления, разрежения и разности давлений ADZ. Методика поверки», утвержденному ГЦИ СИ ЗАО КИП «МЦЭ» 17.10.2011 г.
Основные средства поверки:
-манометр абсолютного давления грузопоршневой МПА-15, регистрационный номер в Федеральном информационном фонде (далее - per. № в ФИФ) 4222-74;
-
- манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-250; МП-600; МП-2500, per. № в ФИФ 31073-06;
-
- мановакуумметры грузопоршневые МВП-2,5, per. № в ФИФ 1652-99;
-
- калибраторы-измерители унифицированных сигналов эталонные ИКСУ-260, per. № в ФИФ 35062-07.
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам давления типа ADZГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
Техническая документация фирмы изготовителя
ИзготовительФирма ADZ NAGANO GmbH, Германия
Адрес: Германия, Bergener Ring 43, 01458 Ottendorf-Okrilla
ЗаявительОбщество с ограниченной ответственностью «АЛЛ ИМПЕКС 2001»
(ООО «АЛЛ ИМПЕКС 2001»)
ИНН 7708173451
Адрес: 107023, Москва, ул. Электрозаводская 24, офис 223-224
Тел./Факс: (495) 921-30-12
E-mail: info@all-impex.ru
Испытательный центрЗакрытое акционерное общество консалтинго-инжиниринговое предприятие «Метрологический Центр Энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д, 88, стр. 8
Телефон: (495) 491 78 12, (495) 491 86 55
E-mail: sittek@mail.ru, kip-mce@nm.ru
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
