МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

16 апреля 2018 г.                                             № 721______

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 58666 «Комплексы учета газа ЭМИС-ЭСКО 2230» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ЗАО «ЭМИС» от 18 октября 2017 г. № 6897/Е/ИС/ИР и № 6901/Е/ИС/ИР приказываю:

• 1. Внести изменения в описание типа на комплексы учета газа ЭМИС-ЭСКО 2230, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60577-15, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу ЭЭ2230.000.000.00 МП «Комплексы учета газа ЭМИС-ЭСКО 2230. Методика поверки», с изменением № 1, утвержденному ЗАО КИП «МЦЭ» 20.11.2017 и распространить действие документа в том числе на комплексы учета газа ЭМИС-ЭСКО 2230, находящиеся в эксплуатации.

• 2.  Переоформить свидетельство об утверждении типа №  58666

«Комплексы учета газа ЭМИС-ЭСКО 2230», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 60577-15, в связи с внесением изменений в методику поверки.

• 3.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

(------------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 0OEW36ECDC011E78ODAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы учёта газа ЭМИС-ЭСКО 2230 (далее - комплекс или ЭМИС-ЭСКО 2230), предназначены для измерения объёмного расхода и объёма, давления, температуры природного, нефтяных товарных и других однокомпонентных и многокомпонентных газов и газовых смесей (далее - газ) при рабочих условиях с последующим приведением к объёму при стандартных условиях.

Принцип действия комплекса основан на одновременном измерении расхода, давления, температуры газа при рабочих условиях соответствующими измерительными каналами (в дальнейшем - ИК) и вычисления, по измеренным значениям расхода (объема) газа, приведенного к стандартным условиям (Р_с-0,101325 МПа, Т_с=20 °C), с отображением результатов измерений на дисплее и передачей их на персональный компьютер (ПК) по цифровым каналам связи. Расход и объём газа при рабочих условиях приводят к стандартным условиям по ГОСТ 2939-63 в соответствии с требованиями ГОСТ Р 8.740-2011.

В соответствии с ГОСТ Р 8.740-2011 комплексы выпускаются в 5 исполнениях, различающихся уровнем точности измерений объёмного расхода и объёма газа (далее - уровень точности комплекса), приведенных к стандартным условиям (см. таблицу 1).

Таблица 1 - Пределы допускаемой относительной погрешности измерений комплексом объёмного расхода и объёма газа, приведенных к стандартным условиям, при разных уровнях точности комплекса

В измерительных каналах расхода и объёма используются измерительные преобразователи (далее ИП) объёмного расхода с унифицированными выходными сигналами, в том числе турбинные, ротационные и вихревые расходомеры или счётчики, соответствующие требованиям ГОСТ Р 8.740-2011.

Комплексы, в зависимости от измерительных преобразователей (ИП) расхода, входящих в их состав, выпускаются в трех модификациях:

• - «ЭМИС-ЭСКО 223 0-В» - комплекс учёта газа на базе вихревых расходомеров;

• - «ЭМИС-ЭСКО 2230-Р» - комплекс учёта газа на базе ротационных счётчиков;

• - «ЭМИС-ЭСКО 2230-Т» - комплекс учёта газа на базе турбинных счётчиков.

В зависимости от применяемых средств обработки результатов измерений, входящих в состав ЭМИС-ЭСКО 2230, комплексы выпускаются в двух модификациях.

Комплекс учёта газа ЭМИС-ЭСКО 2230 - X - (стандартное исполнение), состоящий из следующих компонентов (средств измерений, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений (далее - ФИФ по ОЕИ)):

• - ИП расхода с токовым, частотным, импульсным или цифровым интерфейсным выходом, имеющих пределы допускаемой относительной погрешности при измерении расхода газа и газовых смесей - в соответствии с таблицей 3;

• - преобразователей расчётно-измерительных (контроллеров/вычислителей), в соответствии с таблицей 2;

• - ИП абсолютного или избыточного давления с унифицированным токовым выходом, в соответствии с таблицей 2;

• - ИП температуры классов допуска АА, А, В, С по ГОСТ 6651 -2009 или термометров сопротивления с унифицированным токовым выходным сигналом и основной приведенной погрешностью в соответствии с таблицами 2 и 3;

• - барьеров искрозащиты (при необходимости), имеющих пределы допускаемой приведенной погрешности в интервале ± 0,1 %.

Комплекс учёта газа ЭМИС-ЭСКО 2230 - X - БК - состоящий из следующих компонентов (средств измерений, зарегистрированных в ФИФ по ОЕИ):

• - ИП расхода с токовым, частотным, импульсным или цифровым интерфейсным выходом, имеющих пределы допускаемой относительной погрешности при измерении расхода газа и газовых смесей в соответствии с таблицей 3;

• - блоков коррекции газа (далее - БК), в состав которых входят датчики давления и температуры, с относительной погрешностью приведения объёмного расхода к стандартным условиям, с учётом погрешности измерения давления, температуры и вычисления коэффициента сжимаемости в соответствии с таблицами 2 и 3;

• - барьеров искрозащиты (при необходимости), имеющих пределы допускаемой приведенной погрешности не более ±0,1 %.

Типы ИП и контроллеров / БК применяемых в составе комплексов представлены в таблице 2.

Таблица 2 - ИП и средства обработки результатов измерений, входящие в состав комплекса

Продолжение таблицы 2

Объёмный расход и объём, приведённые к стандартным условиям, фактор сжимаемости газов и газовых смесей, в том числе природного и влажного нефтяного газа, диоксида углерода, азота, аргона, ацетилена, аммиака, измеряются и вычисляются в соответствии с ГОСТ 30319.2, ГОСТ Р 8.733, ГСССДМР 113,ГСССДМР 118, ГСССД МР 134.

Во время работы комплекса контроллеры / БК проводят измерение текущего времени исправной и неисправной работы, суммирование нарастающим итогом расхода среды, а также рассчитывают средние значения температуры и давления среды в трубопроводе и хранят их в виде интервальных, почасовых, суточных и месячных архивов.

Комплексы обеспечивают обмен данными с ПК для конфигурирования и передачи данных об измеренных значениях по цифровым (RS485, RS-232, Ethernet) или оптическим интерфейсам, а также через GSM/GPRS модем, встроенный в интерфейс контроллера или подключенный через соответствующие адаптеры и коммуникационное оборудование информационных каналов связи.

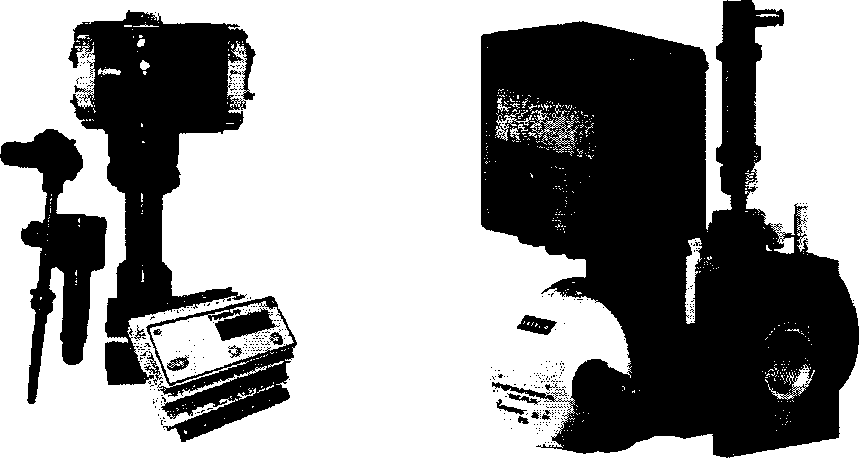

Внешний вид комплексов представлен на рисунках 1 и 2.

Пломбировка СИ, входящих в состав комплексов, с целью предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, производится в соответствии с указаниями, приведенными в эксплуатационной документации соответствующих СИ.

Рисунок 2 - Комплексы на базе ротационного или турбинного расходомеров ЭМИС-ЭСКО 2230 - Р, ЭМИС-ЭСКО 2230 - Т

Рисунок 1 - Комплекс на базе вихревого расходомера ЭМИС-ЭСКО 2230 - В

Взрывозащищенность комплекса обеспечивается за счёт применения в составе ЭМИС-ЭСКО 2230 взрывозащищенных ИП. Соединение и подключение корректоров и вычислителей, предполагающих установку вне взрывоопасной зоны, должно осуществляется с помощью связанного оборудования (сертифицированных барьеров искрозащиты).

В качестве ПО комплексов принимается ПО средств обработки результатов измерений (блоки коррекции, корректоры газа, вычислители и преобразователи расчетно-измерительные) утвержденных типов и входящих в состав комплексов.

ПО средств обработки результатов измерений, используемых в составе комплекса имеет идентификационные данные, приведенные в соответствующих описаниях типа СИ, указанных в таблице 2.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.

Таблица 2.1 - Метрологические характеристики

Таблица 2.2 - Основные технические характеристики

• ² Определяется измерительными преобразователями расхода, входящих в состав комплекса. Возможно применение ИП расхода с характеристиками, не хуже указанных.

• ³ Для блоков коррекции, имеющих собственные первичные преобразователи температуры и давления.

Таблица 3 - Пределы допускаемой относительной погрешности каналов измерения расхода, термодинамической температуры, давления измеряемой среды в зависимости уровня точности измерений комплекса

наносится на титульные листы эксплуатационной документации (руководство по эксплуатации комплекса) типографским способом и наклейкой на лицевую поверхность корпуса расходомера/ счётчика газа.

Таблица 4 - Комплектность комплексов учета газа ЭМИС-ЭСКО 2230 (стандартное исполнение)

Продолжение таблицы 5

осуществляется по документу ЭЭ2230.000.000.00 МП с изменением № 1 «Комплексы учета газа ЭМИС-ЭСКО 2230. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 20.11.2017 г.

Метод поверки комплекса - поэлементный. Поверка СИ, входящих в состав комплекса, осуществляется по методикам поверки на соответствующие СИ и с использованием средств поверки, указанных в этих методиках поверки.

Основные средства поверки:

- средства поверки в соответствии с нормативными документами, регламентирующими поверку СИ, входящих в состав комплексов.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на места пломбировки СИ, входящих в состав комплексов в соответствии с указаниями, приведенными в эксплуатационной документации соответствующих СИ.

приведены в эксплуатационном документе.

ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков

ТУ 4218-050-14145564-2014. Комплексы учета газа ЭМИС-ЭСКО 2230. Технические условия

Закрытое акционерное общество «Электронные и механические измерительные системы» (ЗАО «ЭМИС»)

ИНН 7729428453

Адрес: 454091, Россия, г. Челябинск, пр. Ленина, д.З, оф.308

Телефон (факс): +7(351) 729-99-12

E-mail: sales@emis-kip.ru

Закрытое акционерное общество Консалтинго-инжиниринговое   предприятие

«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон (факс): +7(495) 491-78-12

E-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.311313 от 09.10.2015 г

¹

Допускается применение ИП температуры и давления, с характеристиками не хуже вышеприведенных.
