ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители мощности ультразвукового излучения УВМ

Измерители мощности ультразвукового излучения УВМ (далее - измерители) предназначены для измерений мощности ультразвукового излучения, генерируемого плоскими излучателями с размером (диаметром) рабочей поверхности, не превышающим 50 мм, в виде коллимированного пучка ультразвуковой энергии в воде.

Принцип действия измерителей основан на методе гравитационного уравновешивания радиационного воздействия ультразвуковой волны на расположенную в воде выпуклую коническую мишень отражающего типа.

Конструктивно измеритель состоит из весового модуля аналитических весов с внешней калибровкой. На верхней крышке весов установлен измерительный резервуар из поглощающего материала, стенки которого имеют специальный профиль, способствующий поглощению ультразвуковых колебаний. Ультразвуковое излучение от испытуемого преобразователя, направленное вертикально вниз, попадает на коническую мишень, отражается от нее и поглощается в стенках измерительного резервуара. Коническая мишень жестко соединена с измерительным механизмом весов. Изменение веса конической мишени под воздействием давления ультразвуковой волны, отображаемое на дисплее весов, прямо пропорционально измеряемой мощности. Конструкция измерителей исключает возможность воздействия на измерительный механизм весов иных структурных элементов (измерительного резервуара с водой, узла крепления преобразователя и т.д.), кроме узла крепления конической мишени.

Общий вид измерителя представлен на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

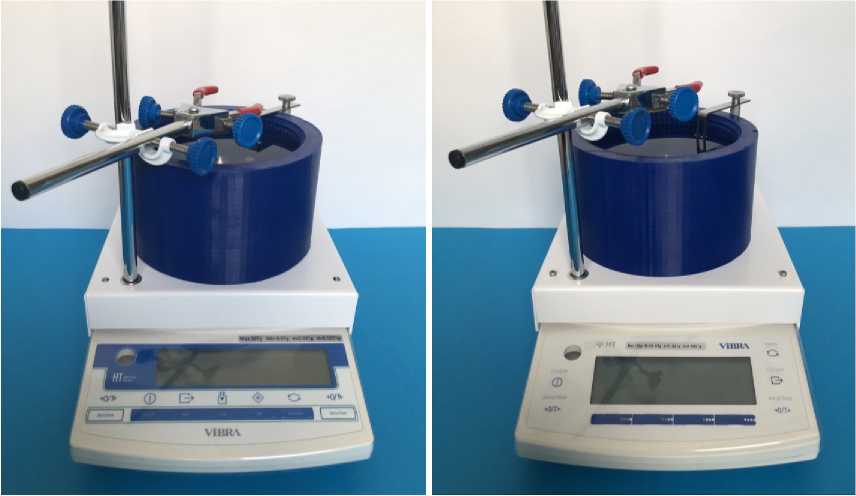

Рисунок 1 - Общий вид измерителя

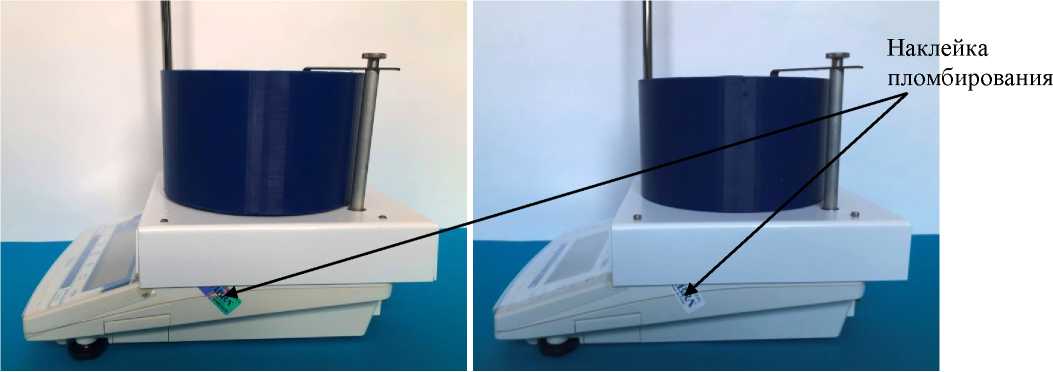

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Для управления работой измерителя применяется внутреннее (встроенное) программное обеспечение (ПО), которое устанавливается при изготовлении измерителей.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на заднюю панель корпуса измерителей в виде самоклеящейся этикетки с условным названием прибора и на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность измерителей

осуществляется по документу 651-18-058МП «Измерители мощности ультразвукового излучения УВМ. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 24 августа 2018 г.

Основные средства поверки:

• - эталонные излучатели по ГОСТ Р 8.616-2006 с пределами допускаемой относительной погрешности ± 5 %;

• - вольтметр высокочастотный 9242, регистрационный номер 49046-12 в Федеральном информационном фонде;

• - частотомер электронно-счетный АКИП-5102, регистрационный номер 57319-14 в Федеральном информационном фонде;

• - генератор сигналов произвольной формы 33250А, регистрационный номер 52150-12 в Федеральном информационном фонде;

• - гири класса точности Е2 массой от 10 мг до 5 г, регистрационный номер 36068-07 в Федеральном информационном фонде.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого измерителя с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.616-2006 ГСИ. Государственная поверочная схема для средств измерений мощности ультразвука в воде в диапазоне частот от 0,5 до 12 МГц

ГОСТ IEC 61161-2014 ГСИ. Мощность ультразвука в жидкостях. Общие требования к методикам выполнения измерений в диапазоне частот от 0,5 до 25 МГц

ТУ 26.51.66.001.01472764.2017 Измеритель мощности ультразвукового излучения УВМ. Технические условия

Общество с ограниченной ответственностью «Орфей» (ООО «Орфей»)

ИНН 5074053609

Адрес: 142184, Московская область, Подольский район, с. Сынково, стр. 78

Телефон (факс): +7 (916) 538-93-76, +7 (495) 973-63-15

E-mail: oooorfey@list.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево

Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ

Телефон (факс): +7 (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«08» мая 2020 г.
