№1623 от 25.07.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 28628
О внесении изменений в описание типа на трансформаторы тока ТЛО-10
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ25 июля 2017 г. № 1623
Москва
О внесении изменений в описание типа на трансформаторы тока ТЛО-Ю
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Электрощит-К» от 19 июня 2017 г. № 17-1031 приказываю:
-
1. Внести изменения в описание типа на трансформаторы тока ТЛО-Ю, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 25433-11, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
(---------------------------------X
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
сертификат: 61DA1E000300E901C1ED
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 17.11.2016 до 17.11.2017
<_______________________________/ Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «25» июля 2017 г. №1623ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТЛО-10Назначение средства измерений
Трансформаторы тока ТЛО-Ю (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и (или) управления в сетях переменного тока до 10 кВ.
Описание средства измерений
Трансформаторы тока ТЛО-Ю являются трансформаторами опорного типа с литой изоляцией, выполненной из компаунда, обеспечивающего электрическую прочность изоляции и защиту обмоток, одновременно выполняющего функции корпуса и несущей конструкции. Первичная обмотка трансформаторов — многовитковая или одновитковая, выводы которой расположены на верхней поверхности трансформатора. Подключение токоведущих шин осуществляется к контактным выводам с помощью болтов Ml2. Трансформаторы могут иметь от одной до пяти вторичных обмоток, каждая из которых изготовлена на отдельном магнитопроводе, а также один или несколько коэффициентов трансформации и различные значения номинального вторичного тока. Трансформаторы внутренней установки могут быть установлены в любом положении, а наружной установки вертикально и крепятся к конструкции четырьмя болтами Ml2. Трансформаторы тока изготавливаются в разных конструктивных исполнениях. Расшифровка условного обозначения трансформаторов приведена на рисунке 4.
Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы тока идентичны по принципу действия, отличаются по габаритными размерам и конфигурации, метрологическими и техническими характеристиками, указанными в таблице 1.
Внешний вид трансформаторов тока приведены на рисунках 1 и 2. Пломбировка от несанкционированного доступа осуществляется в местах расположения клемм выводов вторичных обмоток.
Место нанесения паспортной таблички и знака утверждения типа приведены на рисунке 3. Оттиск поверительного клейма наносится на поверхности трансформатора рядом с паспортной табличкой либо в любом доступном месте.

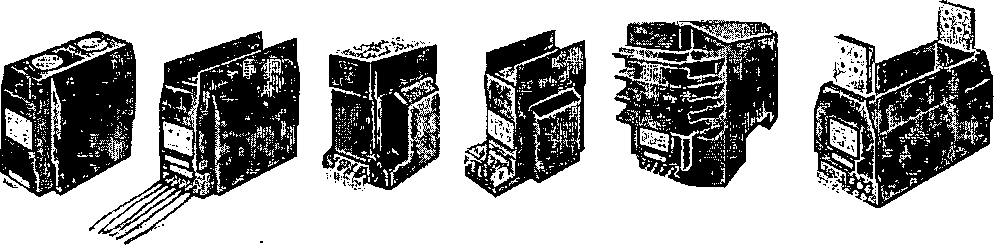

Рисунок 1 - Общий вид средства измерений внутренней установки.
Рисунок 2 - Общий вид средства измерений наружной установки.
TFT?
5.
Рисунок 3 - Место нанесения паспортной таблички и знака утверждения типа
* ООО !"ЭлГектрощи'тЖ*"' ТРАНСФОРМАТОР ТОКА
J Т Л О-101Ы 3 А С -1 00/5 А У 2 6 1 0 кА
'I
|
:В-А- |
ао/Й «к | |||
|
ШМИ2 |
100'5 ' |
1? |
’■Vs, ’ |
■ w |
|
2Ж^2И2 |
<1 С 0/5 |
1Г.; |
i' г-5’ |
, ю” |
|
ЗИ1 -?ЗИ2 |
J1M/S |
15 |
'5{Р. | |
|
4И1-ЧИ2 |
■=Т' ” |
' -- А | ||
|
5И1Т5И2 |
ii' |
• • I |
17-0845
ГгермНЭ'гА
10 кВ 50 Гц
. ТУ3414^СЗ;5г889'53ГО1
ТЛО-Ю ХХХХ-Х/Х/Х-Х/Х/Х-Х/Х/Х-Х/Х/Х XX ХкА X
Уровень изоляции
Ток односекундной термической стойкости. кА
Климатическое исполнение и категория размещения по ГОСТ 15150-69_________
Номинальный вторичный ток, А (при наличии нескольких вторичных токов указываются все через тире)
Номинальный первичный ток, А (при наличии нескольких первичных токов указываются все через тире, при наличии отпайки или переключения указывается в скобках)
Номинальная вторичная нагрузка, В-А
Классы точности
Вариант конструктивного исполнения
Номинальное напряжение, кВ
Трансформатор тока с литой изоляцией, конструкция - опорный
Рисунок 4 — Расшифровка условного обозначения трансформаторов
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование параметра |
Значения параметра |
|
Номинальное рабочее напряжение, кВ |
10 |
|
Наибольшее рабочее напряжение, кВ |
12 |
|
Номинальные первичные токи, А |
5; 7,5; 10; 11; 12; 13; 14; 15; 16; 18; 20; 22; 25; 27,5; 30; 32,5; 35; 37,5; 40; 50; 55; 60; 65; 70; 75; 80; 90; 100; 150; 200; 250; 300; 350; 400; 500; 550; 600; 650; 700; 750; 800; 900; 1000; 1050; 1100;1150;1200;1250;1300;1400; 1500; 1550; 1600; 1650; 1700;1750;1800; 1900; 2000; 2100;2200;2250;2300;2500;2550; 2600; 2650; 2700; 2750; 2800;2900;3000; 3100; 3200; 3250; 3300;3500; 3550;3600;3650;3700; 3750; 3800; 3900;4000 |
|
Номинальный вторичный ток, А |
1;5 |
|
Номинальная частота, Гц |
50; 60 |
|
Число вторичных обмоток |
до 5 |
|
класс точности:
|
0,28; 0,2; 0,5S; 0,5; 1;3; 5Р; ЮР |
|
Номинальная вторичная нагрузка при cos (р= 0,8, В‘А
|
от 1 до 50 от 1 до 50 |
|
Номинальная вторичная нагрузка при cos (р- 1, В-А
|
от 2,5 до 15 от 2,5 до 15 |
|
Номинальная предельная кратность ВТОРИЧНОЙ обмОТКИ ДЛЯ ЗаЩИТЫ, Кцом |
от 2 до 30 |
|
Номинальный коэффициент безопасности вторичной обмотки для измерений, Кбном |
от 3 до 30 |
|
Ток односекундной термической стойкости, кА |
от 2,5 до 100 |
|
Ток электродинамической стойкости, кА |
от 6,25 до 250 |
Таблица 2 - Основные технические характеристики
|
Масса, кг, не более |
200 |
|
Габаритные размеры, мм, не более: (длина х ширина х высота) |
460x400^460 |
|
Средняя наработка до отказа, ч |
400000 |
|
Средний срок службы, не менее, лет |
30 |
|
Климатическое исполнение (ГОСТ 15150-69) |
УХЛ; У; Т |
|
Категория размещения (ГОСТ 15150-69) |
1; 2; 3 |
Знак утверждения типа
наносится на табличку трансформатора и на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность поставки трансформаторов тока
|
Наименование |
Обозначение |
Кол-во |
|
Трансформатор тока ТЛО-Ю |
- |
1 шт. |
|
Руководство по эксплуатации |
ЭК. 1.760.000 РЭ ЭК.1.775.002 РЭ |
не менее 1 экз. на 6 шт. |
|
Паспорт |
ЭК.1.760.000 ПС ЭК.1.775.002 ПС |
1 экз. |
|
Методика поверки |
ЭК.1.760.000 ПМ5 |
1 экз. |
Поверка
осуществляется по документу ЭК. 1.760.000 ПМ5 «Методика поверки трансформаторов тока ТЛО-Ю», утвержденному ГЦИ СИ «РОСИСПЫТАНИЯ» 30.06 2011 г.
Основные средства поверки:
-
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- трансформаторы тока многопредельные И512 (регистрационный номер в Федеральном информационном фонде 1632-62)
-
- трансформаторы тока эталонные двухступенчатые ИТТ-3000.5 (регистрационный номер в Федеральном информационном фонде 19457-00);
-
- приборы сравнения КНТ-05 (регистрационный номер в Федеральном
информационном фонде 37854-08);
-
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном
информационном фонде 24719-03);
-приборы сравнения КТ-01 (регистрационный номер в Федеральном информационном фонде 18287-99);
-
- магазины сопротивления Р5018 (регистрационный номер в Федеральном
информационном фонде 3901-73);
-
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном
информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, наносится на свидетельство о поверке в виде оттиска поверитсльного клейма или на трансформатор тока.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТЛО-Ю
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ТУ 3414-003-52889537-01 Трансформаторы тока ТЛО-Ю. Технические условия
Изготовитель
Общество с ограниченной ответственностью “Электрощит-К°” (ООО “Электрощит-
К°”)
ИНН 4001005954
Адрес: 249210, Калужская обл., п.Бабынино, ул.Советская, 24
Телефон (факс): 8 (48448) 2-17-51, 8 (48448) 2-24-58.
E-mail info@tf-el.ru
Испытательный центр
ГЦИ СИ «РОСИСПЫТАНИЯ» Адрес: 119361, г.Москва, ул.Озерная, д.46
Аттестат аккредитации № 30123-10 от 12.02.2010 г.
В части внесённых изменений:
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: 8 (495) 544-00-00
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310639 выдан 16.04.2015 г.
