МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

24 ноября 2023 г.

2454

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных   изменений,   не влияющих

на их метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Е.Р.Лазаренко

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « __ »         2023 г. № _____

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

№ п/ п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методик поверки

сохраняется

Устанавливаемая

методика поверки

Заявитель

Юридическое лицо, выдавшее заключение

1

2

3

4

5

6

7

8

9

10

11

1.

Анализаторы общей серы и хлоридов поточные

6020 AXP

57883-14

МП 242-17322014

Общество с ограниченной ответственностью «СокТрейд» (ООО «СокТрейд»), г. Санкт-Петербург

ФГУП «ВНИИМ им. Д.И.Менделеева», г. Санкт-Петербург

2.

Датчики -газоанализаторы стационарные

ДГС ЭРИС-210,

ДГС ЭРИС-230

61055-15

МП 116-2212014 с изменением № 3

Общество с ограниченной ответственностью «ЭРИС» (ООО «ЭРИС»), Пермский край, г. Чайковский

УНИИМ - филиал ФГУП «ВНИИМ им.

Д.И.Менделеева», г. Екатеринбург

3.

Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ)

«ВКРМ»

004/2015

61194-15

МП 61194-15

МИ 3000-2022

Филиал «Валуйский» общества с ограниченной ответственностью «Маслоэкстракционн ый завод Юг Руси» (Филиал «Валуйский» ООО «МЭЗ Юг Руси»), г. Ростов-на-Дону

ФГБУ «ВНИИМС», г. Москва

4.

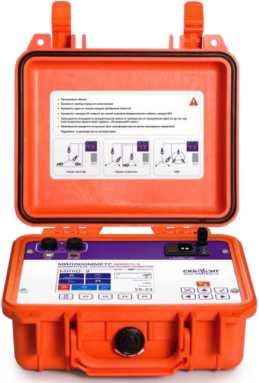

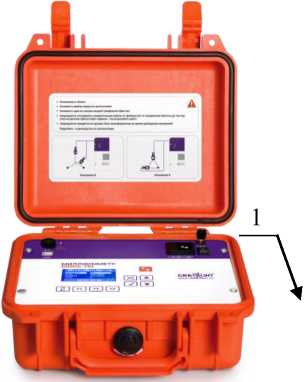

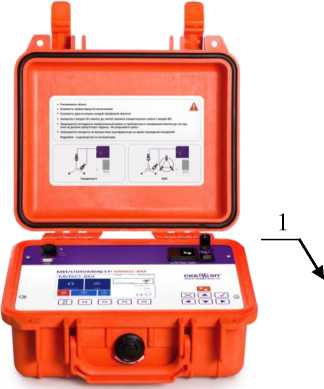

Миллиомметры

МИКО-7М,

МИКО-8М,

МИКО-9

Измеритель сопротивления обмоток

72766-18

СКБ

141.00.00.000

01МП

Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»), г. Санкт-Петербург

ООО «НИЦ «ЭНЕРГО», г. Москва

5.

Система измерений количества и показателей качества нефти (СИКН) № 1521. Приемосдаточный пункт «АРКТИКГАЗ»

869

79588-20

МП 1039-142019

МП 1535-14

2023

Общество с ограниченной ответственностью Научнопроизводственное предприятие «ГКС» (ООО НПП «ГКС»), г. Казань

ВНИИР - филиал ФГУП «ВНИИМ им.

Д.И.Менделеева»,

г. Казань

6.

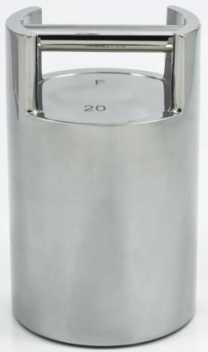

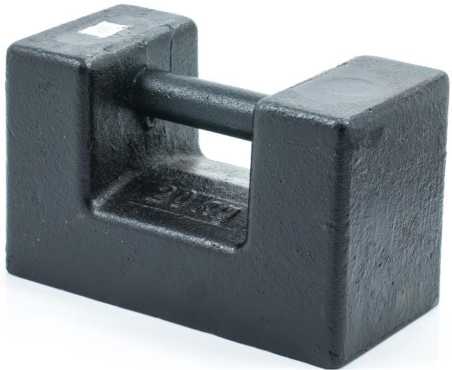

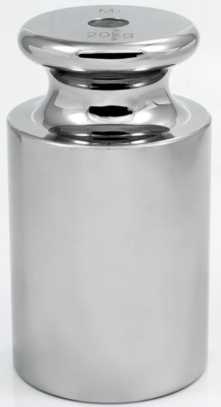

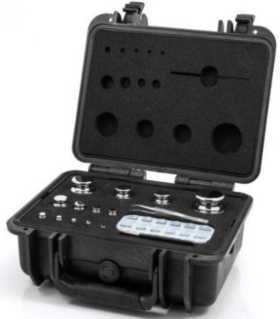

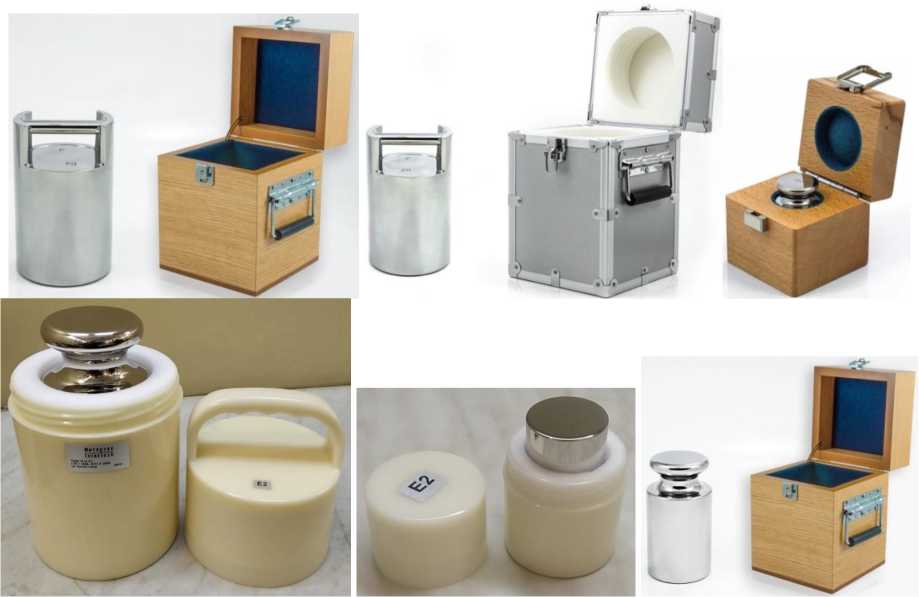

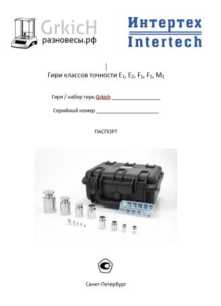

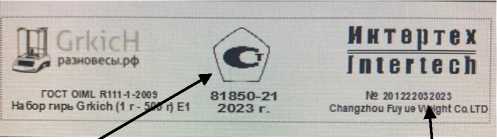

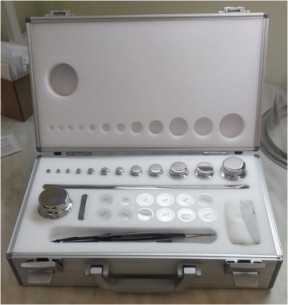

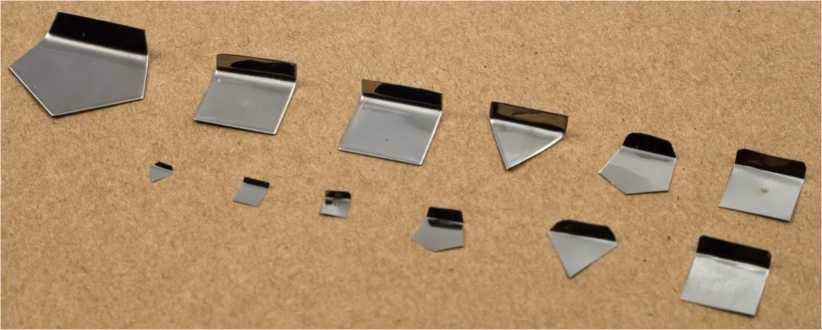

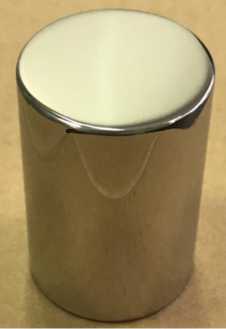

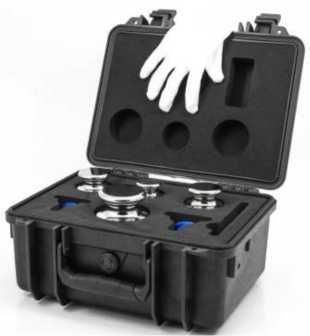

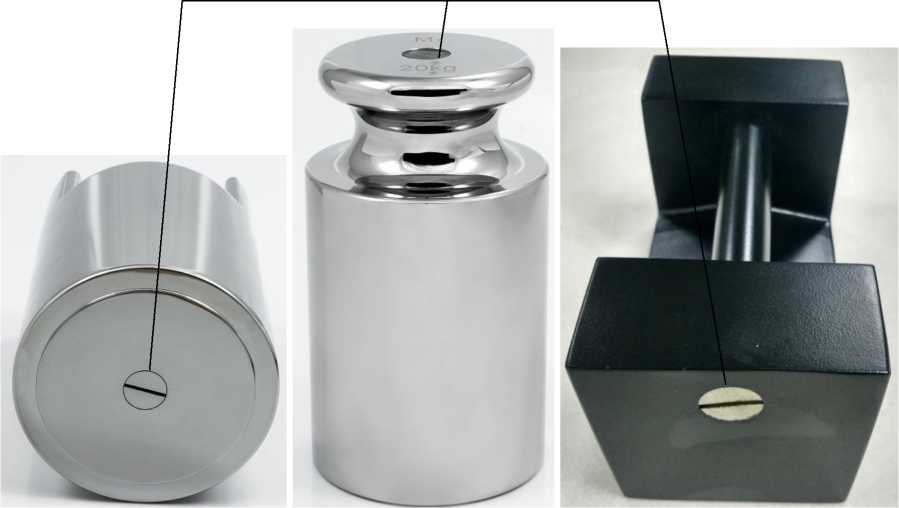

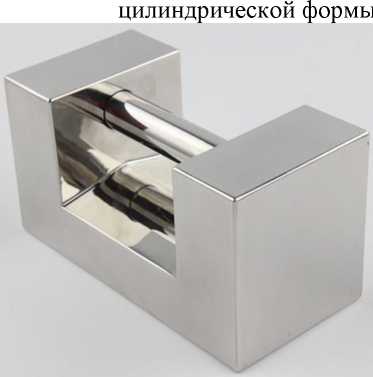

Гири классов точности Е1, Е2, F1, F2, М1

81850-21

«Changzhou

Fuyue Weight Co. LTD», КНР

ГОСТ OIML R 111-1-2009 (приложение

ДА)

Общество с ограниченной ответственностью «Интертех» (ООО «Интертех»), г. Санкт-Петербург

ФГУП «ВНИИМ им.

Д.И.Менделеева», г. Санкт-Петербург

7.

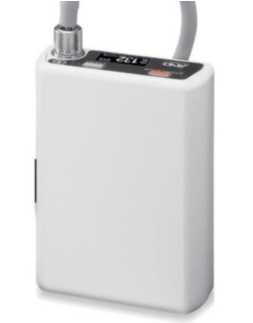

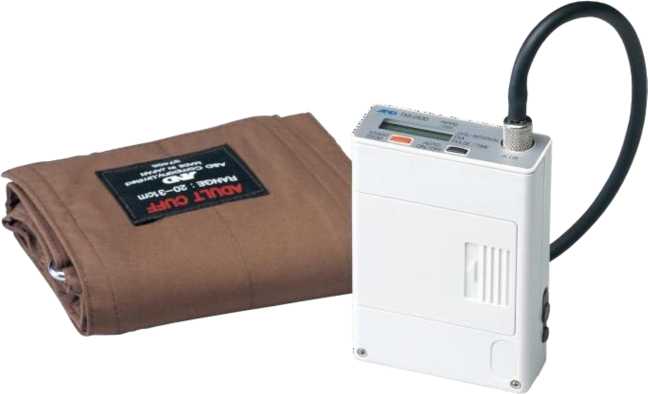

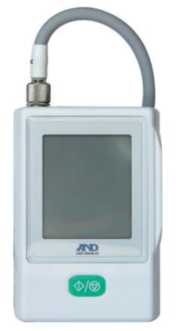

Мониторы артериального давления и частоты пульса суточные

ТМ

86544-22

A&D

Company, Limited, Япония

Р

1323565.2.0012018

Общество с ограниченной ответственностью «ЭЙ энд ДИ РУС» (ООО «ЭЙ энд ДИ РУС»)

г. Москва

ФГБУ «ВНИИМС», г. Москва

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» ноября 2023 г. № 2454

Лист № 1 Регистрационный № 57883-14 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы общей серы и хлоридов поточные 6020 АХР

Назначение средства измерений

Анализаторы общей серы и хлоридов поточные 6020 АХР (далее - анализаторы) предназначены для измерений содержания общей серы и хлоридов в нефти, нефтепродуктах и органических жидкостях в потоке. Анализаторы применяются для технологического контроля показателей качества нефтепродуктов в линиях технологических установок химической, нефтехимической, нефтегазодобывающей промышленности.

Описание средства измерений

Принцип действия анализаторов основан на рентгено-флуоресцентном спектральном методе с дисперсией по длине волны. Анализаторы состоят из измерительной ячейки, источника рентгеновского излучения, блока детектора, блока регистрации и управления сигналом. В качестве источника излучения используется компактная рентгеновская трубка. В качестве блока детектора используется пропорциональный счетчик квантов. Под действием рентгеновского излучения, вырабатываемого рентгеновской трубкой, поверхность образца испускает вторичное излучение, являющееся характеристикой элементного состава образца. Счетчик детектирует рентгеновские лучи, испускаемые поверхностью образца, и выделяет полосу излучения с заданной энергией. Для количественного анализа используется часть спектра флуоресценции, соответствующая определяемому элементу (сера/хлор). Выделение полосы излучения осуществляется при помощи настройки положения детектора интенсивности импульсов.

Конструктивно анализатор выполнены в одном блоке, включающем: блок отбора пробы из потока, ее подачи в анализатор и подготовки к измерениям, вакуумную систему с насосом для откачки воздуха из вакуумной камеры, блок детектора, смонтированных в одном корпусе. Анализаторы выпускаются в двух модификациях: CLORA для анализа хлора и SINDIE для анализа серы.

Конструктивно анализаторы состоят из одного блока.

Пломбирование корпуса анализаторов от несанкционированного доступа не предусмотрено. Общий вид анализаторов приведен на рисунке 1

Заводские номера наносятся типографским или иным способом в цифровом формате на табличку, расположенную на передней панели корпуса анализатора. Общий вид таблички приведен на рисунке 2.

Нанесение знака поверки на корпус анализатора не предусмотрено.

Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru
Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru

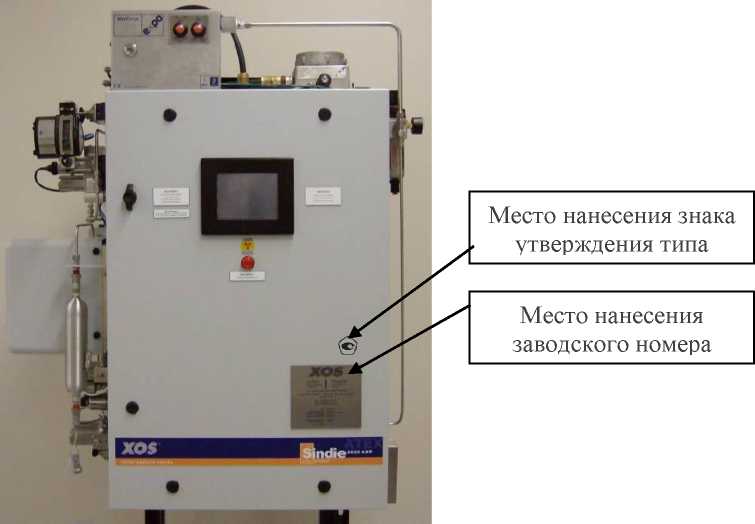

Рисунок 1 - Внешний вид анализаторов общей серы и хлоридов поточных 6020 АХР обеих модификаций

=^^=-       X-Ray Optical Systems Inc.

=-~=   15 Tech Valley Drive East Greenbush, NY

12061, США

Анализаторы общей серы поточные 6020 АХР

Модификация SINDIE

ЕНЕ

ООО «Центр Сертификации «ВЕЛЕС» № ЕАЭС RU C-US.Afl07.В.01504/20 1Exdia[ia]pxllCT4 GbX II Gb b T4 Эл. питание - 230В/50 Гц , 700 Вт (■20< toicp. <+40°С) IP56

Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru

Дата выпуска: ....20..Зав. №

Рисунок 2 - Шильдик с заводским номером анализаторов общей серы и хлоридов поточных 6020 АХР

Программное обеспечение

ПО анализаторов 6020 АХР является внутренним и выполняет функции управления анализатором с встроенного в анализатор компьютера. Функции ПО: задание рабочих режимов выполнения измерений и их контроль, запись сигнала детектора и обработка результатов измерений, градуировка анализатора, аварийные сигналы.

Конструктивно анализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений путем установки системы защиты микроконтроллера от чтения и записи.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SDOLScreen.exe

Номер версии (идентификационный номер) ПО

3.703 и выше

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики анализатора

Наименование характеристики

Значение характеристики для модификаций

SINDIE

CLORA

Диапазон показаний массовой доли, %:

- серы

от 0,0001 до 2,2

-

- хлора

-

от 0,0001 до 0,3

Диапазон измерений массовой доли, %:

- серы

от 0,0002 до 2,2

-

- хлора

-

от 0,0010 до 0,3

Пределы допускаемой относительной

погрешности, %:

- в диапазоне от 0,0002 % до 0,0006 %,

± 45

- в диапазоне св. 0,0006 % до 0,0025 %,

± 25

- в диапазоне св. 0,0025 % до 0,006 %

± 15

- в диапазоне св. 0,006 % до 2,2 %

± 6

Таблица 3 - Основные технические характеристики анализатора

Наименование характеристики

Значение

Напряжение питания, В

от 100 до 240 ~ ±10 %

Частота, Гц

от 50 до 60

Потребляемая мощность, Вт, не более

750

Габаритные размеры (Д х Ш х В), мм, не более

860 х 460 х 1580

Маркировка взрывозащиты

1Exdia[ia]pxIICT4 GbX II Gb b T4

Масса, кг, не более

90

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа

от 5 до 40

от 20 до 80 от 84,0 до 106,7

Средняя наработка до отказа, ч

25 000

Знак утверждения типа

наносится на корпус анализатора в виде клеевой этикетки (место нанесения указано на рисунке 1) и на эксплуатационную документацию - типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность анализатора

Наименование

Обозначение

Количество

Примечание

Анализатор общей серы и хлоридов поточный

6020 АХР модификации SINDIE или

CLORA

1 шт.

Руководство по эксплуатации

-

1 экз.

-

Комплект расходных материалов в соответствии со спецификацией изготовителя

-

1 набор

-

Сведения о методиках (методах) измерений

приведены в разделе 3.1 «Принцип определения содержания серы/хлора» руководства по эксплуатации «Анализаторы общей серы и хлоридов поточные 6020 АХР. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений Техническая документация фирмы «X-Ray Optical Systems Inc.», США.

Изготовитель

Фирма «X-Ray Optical Systems Inc.», США

Адрес: 15 Tech Valley Drive, East Greenbush, New York 1206, USA

Телефон: +1 518 880-1500, Факс: +1 518 880-1510

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «24» ноября 2023 г. № 2454

Лист № 1 Регистрационный № 61055-15 Всего листов 31

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики - газоанализаторы стационарные ДГС ЭРИС-210, ДГС ЭРИС-230

Назначение средства измерений

Датчики - газоанализаторы стационарные ДГС ЭРИС-210, ДГС ЭРИС-230 (далее - датчики - газоанализаторы ДГС) предназначены для измерения и передачи информации о содержании горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов), токсичных газов и кислорода в воздухе рабочей зоны, технологических газовых средах, промышленных помещений и открытых пространств промышленных объектов, трубопроводах и воздуховодах; и подачи предупредительной сигнализации о превышении установленных пороговых значений.

Описание средства измерений

Принцип действия датчиков-газоанализаторов ДГС - оптический, термокаталитический, электрохимический.

Датчики - газоанализаторы ДГС являются одноканальными стационарными автоматическими приборами непрерывного действия со сменными сенсорами, выполняющие следующие функции:

  • - измерение объемной доли или массовой концентрации горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов), токсичных газов довзрывоопасных концентраций (ДВК) (по ГОСТ 12.1.005-88) и предельно допустимые концентрации (ПДК);

  • - выдачу унифицированного токового сигнала от 4 до 20 мА;

  • - выдачу ненормированного сигнала в мВ (только для выносного высокотемпературного термокаталитического чувствительного элемента ERIS XS HT и исполнения ДГС-210-3 с термокаталитическим сенсором);

- выдачу цифровых сигналов по протоколам RS-485 (с протоколом MODBUS RTU), HART и E-WIRE (цифровой, беспроводной протокол, для передачи данных об измеренных значениях в режиме реального времени. Передача данных осуществляется в кодированном виде, шифрованной 128 битным ключом E-Key и динамическим кодом E-DKey) (опции оснащаются по заказу).

Конструктивно датчики - газоанализаторы ДГС состоят из корпуса, в который помещены сенсор (IR (или MEMS/TDLAS) - инфракрасный, CT - термокаталитический, EC - электрохимический, FR - инфракрасный на хладоны), переходная плата и плата преобразования. Сенсоры имеют встроенную энергонезависимую память, хранящую градуировочные характеристики, наименование измеряемого компонента, поправочные коэффициенты, диапазон измерения. Настройка датчика-газоанализатора ДГС после замены сенсора на идентичный не требуется.

Дополнительно (по заказу) датчики - газоанализаторы ДГС могут иметь реле АВАРИЯ, ПОРОГ1, ПОРОГ2, ПОРОГ3 (реле ПОРОГ3 доступно только для моделей, предназначенных для измерения аммиака), интерфейс HART, разъем для подключения HART коммуникатора, модуль беспроводной передачи (частота 2,4 ГГц, по протоколу E-WIRE), модуль автономного питания, выносной модуль (выносной дисплей), выносной чувствительный элемент ERIS XS (может быть установлен удаленно - до 30 метров от датчика), выносной высокотемпературный термокаталитический чувствительный элемент ERIS XS HT для применения в средах с температурой окружающего воздуха до плюс 150 °С; свето-звуковой оповещатель.

Датчики-газоанализаторы ДГС ЭРИС-230 отличаются от ДГС ЭРИС-210 наличием цифрового дисплея и разновидностью светодиодной индикации состояния.

Корпуса имеют по два конструктивных исполнения, отличающихся габаритами, массой и внешним видом: корпус типа А (для исполнений ДГС ЭРИС-210-1, ДГС ЭРИС 230-2, ДГС ЭРИС 230-3) и корпус типа Б (для исполнений ДГС ЭРИС-210-2, ДГС ЭРИС 230-1).

Датчики - газоанализаторы ДГС имеют по 3 исполнения, отличающиеся исполнением корпуса:

ДГС ЭРИС-210-1 оснащен модулем световой сигнализации в виде кольца, расположенного на лицевой панели и светодиодом состояния - в центре лицевой панели, выпускается в корпусе исполнения типа А, из нержавеющей стали или из окрашенного алюминия.

ДГС ЭРИС-210-2 оснащен модулем световой сигнализации в виде кольца и светодиодом состояния в центре лицевой панели, выпускается в корпусе исполнения типа Б, из нержавеющей стали или из окрашенного алюминия.

ДГС ЭРИС-210-3 выпускается в закругленном корпусе без индикации, корпус выполнен из окрашенного алюминия или стали.

ДГС ЭРИС-230-1 оснащен модулем световой сигнализации в виде кольца, расположенного на лицевой панели, светодиодом состояния в центре лицевой панели и четырехразрядным цифровым дисплеем, выпускается в корпусе исполнения типа Б, из нержавеющей стали или из окрашенного алюминия.

ДГС ЭРИС-230-2 не имеет модуля световой сигнализации в виде кольца. Оснащен четырьмя светодиодами состояния в центре лицевой панели и четырехразрядным цифровым дисплеем, выпускается в корпусе исполнения типа А, из нержавеющей стали или из окрашенного алюминия.

ДГС ЭРИС-230-3 оснащен тремя светодиодами состояния и OLED графическим дисплеем, не имеет модуля световой сигнализации, выпускается в корпусе исполнения типа А, из нержавеющей стали или из окрашенного алюминия.

Выносные чувствительные элементы ERIS XS и ERIS XS HT выпускаются в корпусе без индикации, корпус выполнен из окрашенного алюминия или стали.

Цвета окрашиваемых корпусов определяются при заказе.

По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха датчики - газоанализаторы ДГС соответствуют исполнению Д3 по ГОСТ Р 52931-2008.

Датчики - газоанализаторы ДГС могут использоваться в составе газоаналитических систем или в качестве самостоятельного изделия.

Заводской номер датчиков-газоанализаторов ДГС наносится на шильд, закрепленный на корпусе датчиков-газоанализаторов ДГС, и имеет буквенно-цифровой формат. Способ нанесения маркировки - лазерная гравировка или альтернативный способ.

Нанесение знака поверки на датчики-газоанализаторы ДГС не предусмотрено.

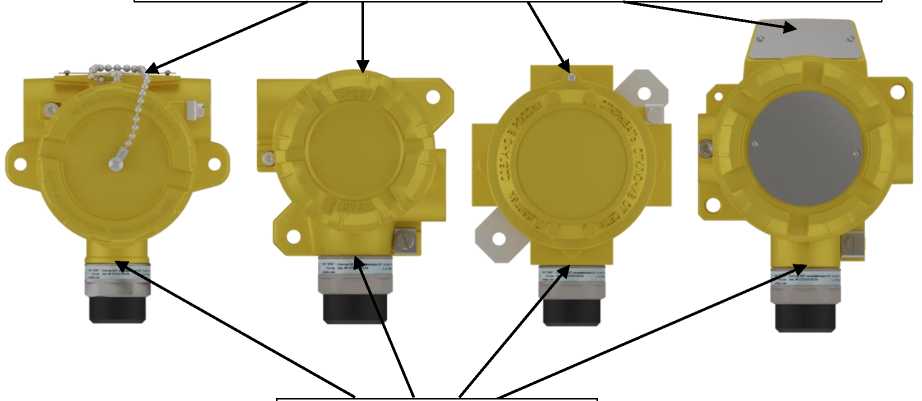

Общий вид датчиков-газоанализаторов ДГС, выносных чувствительных элементов ERIS XS и ERIS XS HT, места нанесения знака утверждения типа и заводского номера, схемы пломбировки от несанкционированного доступа представлены на рисунках 1-9.

Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru
Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru

место нанесения знака утверждения типа и заводского номера

место пломбировки

Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru

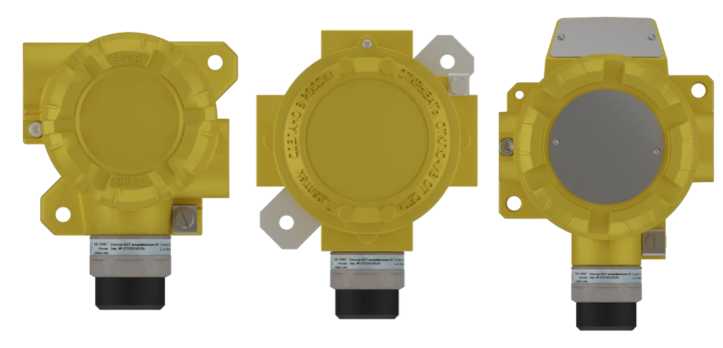

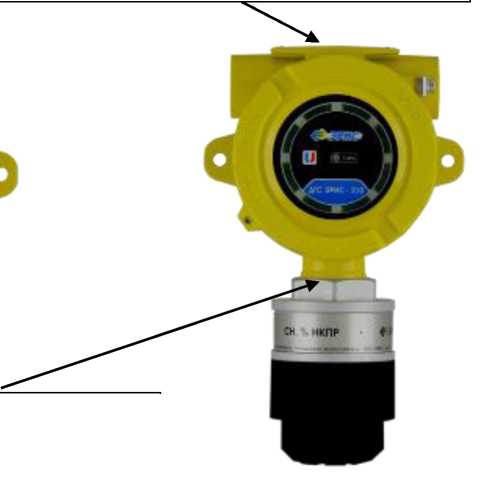

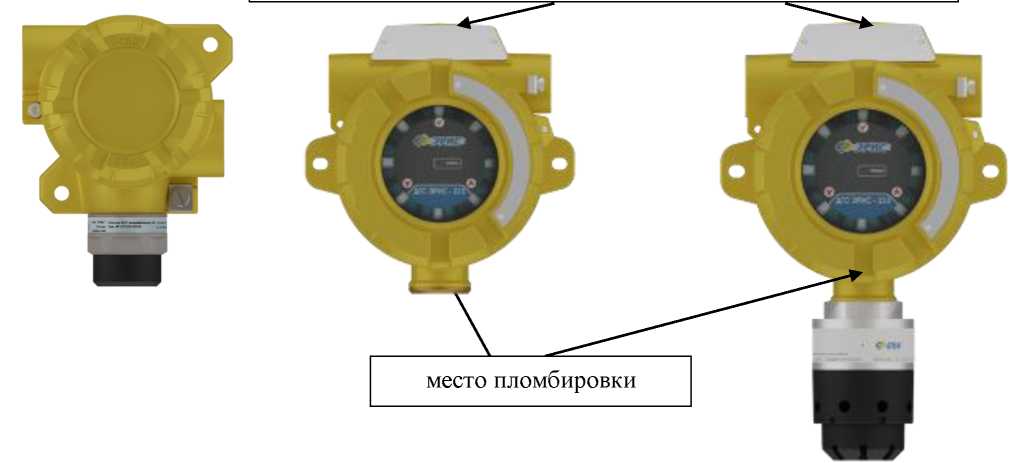

Рисунок 1 - Общий вид датчиков-газоанализаторов исполнения ДГС ЭРИС-210-1 с указанием мест нанесения знака утверждения типа и заводского номера, схемы пломбировки от несанкционированного доступа. Слева направо: исполнение c выносным чувствительным элементом        ERIS XS;

моноблочное исполнение

место нанесения знака утверждения типа и заводского номера

Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru

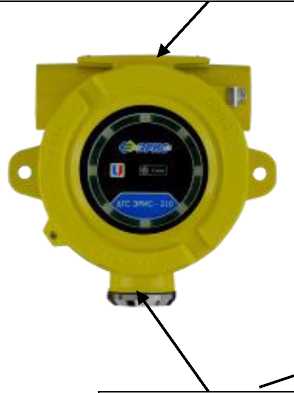

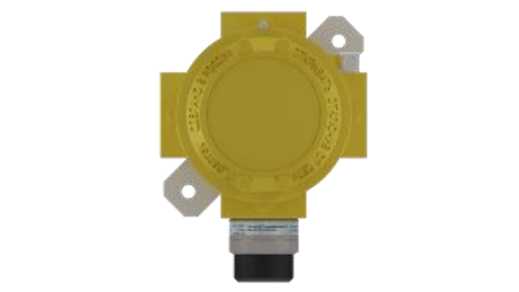

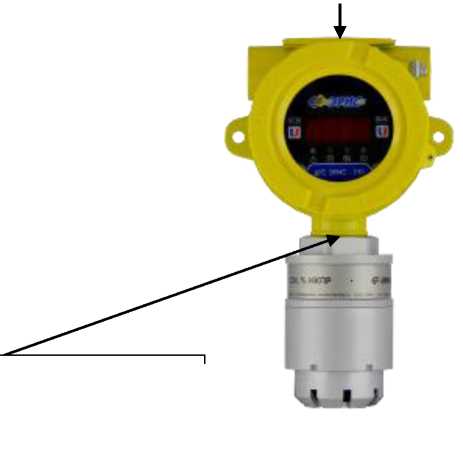

Рисунок 2 - Общий вид датчиков-газоанализаторов исполнения ДГС ЭРИС-210-2 с указанием мест нанесения знака утверждения типа и заводского номера, схемы пломбировки от несанкционированного доступа. Слева направо: исполнение с выносным чувствительным элементом ERIS XS, моноблочное исполнение

место нанесения знака утверждения типа и заводского номера

Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru

место пломбировки

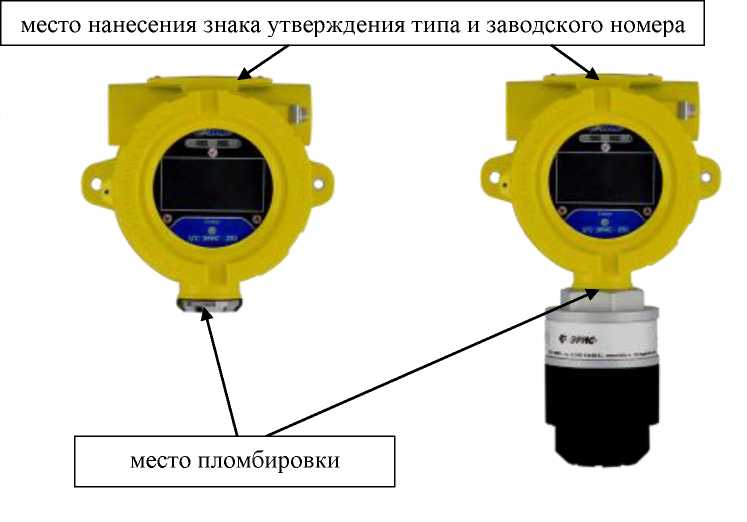

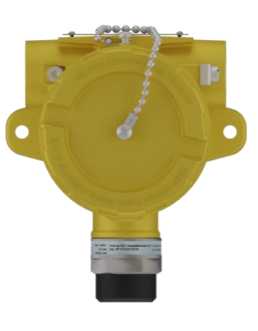

Рисунок 3 - Общий вид датчиков-газоанализаторов исполнения ДГС ЭРИС-210-3 с указанием мест нанесения знака утверждения типа и заводского номера, схемы пломбировки от несанкционированного доступа. Слева направо: исполнения с разными креплениями винтов

Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru
Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru

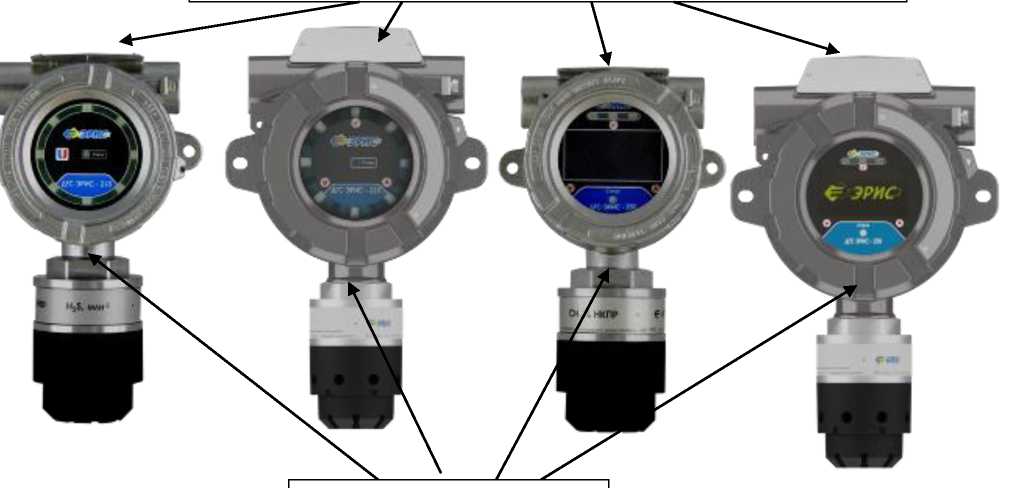

Рисунок 4 - Общий вид датчиков-газоанализаторов исполнения ДГС ЭРИС-230-1 с указанием мест нанесения знака утверждения типа и заводского номера, схемы пломбировки от несанкционированного доступа. Слева направо: исполнение с выносным чувствительным элементом ERIS XS, моноблочное исполнение

место нанесения знака утверждения типа и заводского номера

Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru

место пломбировки

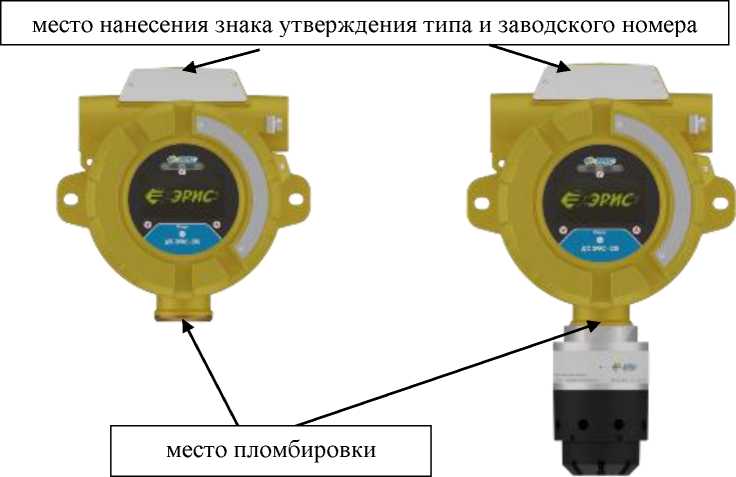

Рисунок 5 - Общий вид датчиков-газоанализаторов исполнения ДГС ЭРИС-230-2 с указанием мест нанесения знака утверждения типа и заводского номера, схемы пломбировки от несанкционированного доступа

Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru
Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru

Рисунок 6 - Общий вид датчиков-газоанализаторов исполнения ДГС ЭРИС-230-3 с указанием мест нанесения знака утверждения типа и заводского номера, схемы пломбировки от несанкционированного доступа. Слева направо: исполнение с выносным чувствительным элементом ERIS XS, моноблочное исполнение

Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru

Рисунок 7 - Общий вид выносного высокотемпературного термокаталитического чувствительного элемента ERIS XS HT

Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru
Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru

Рисунок 8 - Общий вид выносного чувствительного элемента ERIS XS. Слева направо: исполнения с разными креплениями винтов

место нанесения знака утверждения типа и заводского номера

а

Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru

место пломбировки

Рисунок 9 - Общий вид датчиков-газоанализаторов ДГС в корпусах из нержавеющей стали с ука-

занием мест нанесения знака утверждения типа и заводского номера, схемы пломбировки от несанкционированного доступа. Слева направо: исполнение ДГС ЭРИС 210-1 (исполнение в корпусе типа А), исполнение ДГС ЭРИС 210-2 (исполнение в корпусе типа Б), исполнение ДГС ЭРИС 230-3 (исполнение в корпусе типа А), исполнение ДГС-230-1 (исполнение в корпусе типа Б)

Программное обеспечение

Идентификационные данные встроенного программного обеспечения датчиков-газоанализаторов ДГС указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DGS 210.bin

DGS 230.bin

Номер версии (идентификационный номер ПО

не ниже v.1.00.513

не ниже v.1.00.513

Цифровой идентификатор ПО

-

-

Защита программного обеспечения датчиков-газоанализаторов ДГС от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по P 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Диапазоны измерений объемной доли определяемых компонентов и пределы допускаемой основной абсолютной погрешности датчиков-газоанализаторов ДГС с инфракрасным сенсором IR (или MEMS/TDLAS)

Определяемый компо-нент1)

Модификация сенсора

Диапазон показаний2) объемной доли определяемого компонента, % (% НКПР3))

Диапазон измерений объемной доли определяемого компонента, % (% НКПР)

Пределы допускаемой основной абсолютной (относительной) погрешности, % (% НКПР)

Метан

CH4

IR-CH4-100T

от 0 до 4,4 %

(от 0 до 100 % НКПР)

от 0 до 2,2 % включ. (от 0 до 50 % НКПР включ.)

±0,13 %

(±3 % НКПР)

св. 2,2 до 4,4 %

(св. 50 до 100 % НКПР)

±(0,058^Х+0,004)5) % ±(0,062^Х-0,1)5) % НКПР)

IR-CH4-50T

от 0 до 2,2 %

(от 0 до 50 % НКПР)

от 0 до 2,2 %

(от 0 до 50 % НКПР)

±0,13 %

(±3 % НКПР)

IR-CH4-100

от 0 до 4,4 % (от 0 до 100 % НКПР)

от 0 до 2,2 % включ. (от 0 до 50 % НКПР включ.)

±0,22 %

(±5 % НКПР)

св. 2,2 до 4,4 % (св. 50 до 100 % НКПР)

± (0,02^Х+0,176)5) % (± (0,02^Х+4)5) % НКПР)

IR-CH4-50

от 0 до 2,2 %

(от 0 до 50 % НКПР)

от 0 до 2,2 %

(от 0 до 50 % НКПР)

±0,22 %

(±5 % НКПР)

IR-CH4-100%

от 0 до 100 %

от 0 до 100 %

±10 % отн.

Этилен

C2H4

IR-C2H4-50T

от 0 до 2,3 %

(от 0 до 100 % НКПР)

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,07 %

(±3 % НКПР)

IR-C2H4-50

от 0 до 2,3 %

(от 0 до 100 % НКПР)

0 до 1,15 %

(от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Определяемый компо-нент1)

Модификация

сенсора

Диапазон показаний2) объемной доли определяемого компонента, % (% НКПР3))

Диапазон измерений объемной доли определяемого компонента, % (% НКПР)

Пределы допускаемой основной абсолютной (относительной) погрешности, % (% НКПР)

Пропан

C3H8

IR-C3H8-100T

от 0 до 1,7 % (от 0 до 100 % НКПР)

от 0 до 0,85 % включ. (от 0 до 50 % НКПР включ.)

±0,05 %

(±3 % НКПР)

св. 0,85 до 1,70 % (св. 50 до 100 % НКПР)

±(0,06ГХ-0,001)5) %

(±(0,062^Х-0,1)5) %

НКПР)

IR-C3H8-50T

от 0 до 0,85 % (от 0 до 50 % НКПР)

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,05%

(±3 % НКПР)

IR-C3H8-100

от 0 до 1,7 % (от 0 до 100 % НКПР)

от 0 до 0,85 % включ. (от 0 до 50 % НКПР включ.)

±0,09 %

(±5 % НКПР)

св. 0,85 до 1,70 % (св. 50 до 100 % НКПР)

± (0,02^Х+0,068)5) % (± (0,02^Х+4)5) % НКПР)

IR-C3H8-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,09 %

(±5 % НКПР)

Бутан

C4H10

IR-C4H1O-50T

от 0 до 1,4 %

(от 0 до 100 % НКПР)

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,04 %

(±3 % НКПР)

IR-C4H10-50

от 0 до 1,4 %

(от 0 до 100 % НКПР)

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

1-бутен

C4H8

IR-C4H8-50T

от 0 до 1,6 %

(от 0 до 100 % НКПР)

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,05 %

(±3 % НКПР)

IR-C4H8-50

от 0 до 1,6 %

(от 0 до 100 % НКПР)

от 0 до 0,8 %

(от 0 до 50 % НКПР)

±0,08 %

(±5 % НКПР)

Изобутан i-C4Hio

IR-i-C4H10-

50Т

от 0 до 1,3 % (от 0 до 100 % НКПР)

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,04 %

(±3 % НКПР)

IR-i-C4H10-50

от 0 до 1,3 % (от 0 до 100 % НКПР)

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

н-пентан

C5H12

IR-C5H12-50T

от 0 до 1,1 % (от 0 до 100 % НКПР)

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,03 %

(±3 % НКПР)

IR-C5H12-50

от 0 до 1,1 % (от 0 до 100 % НКПР)

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,06 %

(±5 % НКПР)

Циклопентан

С5Н10

IR-C5H10-50T

от 0 до 1,4 % (от 0 до 100 % НКПР)

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,04 %

(±3 % НКПР)

IR-C5H10-50

от 0 до 1,4 % (от 0 до 100 % НКПР)

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

Гексан

C6H14

IR-C6H14-50T

от 0 до 1,0 %

(от 0 до 100 % НКПР)

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,03 %

(±3 % НКПР)

IR-C6H14-50

от 0 до 1,0 %

(от 0 до 100 % НКПР)

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Определяемый компо-нент1)

Модификация

сенсора

Диапазон показаний2) объемной доли определяемого компонента, % (% НКПР3))

Диапазон измерений объемной доли определяемого компонента, % (% НКПР)

Пределы допускаемой основной абсолютной (относительной) погрешности, % (% НКПР)

Циклогексан

СбН12

Ж-СбНп-50Т

от 0 до 1,0 %

(от 0 до 100 % НКПР)

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,03 %

(±3 % НКПР)

Ж-СбНп-50

от 0 до 1,0 % (от 0 до 100 % НКПР)

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Этан

C2H6

Ж-С2Ш-50Т

от 0 до 2,4 %

(от 0 до 100 % НКПР)

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,07 %

(±3 % НКПР)

IR-C2H6-50

от 0 до 2,4 %

(от 0 до 100 % НКПР)

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Метанол

СНзОН

IR-СНзОН-

50Т

от 0 до 3,0 % (от 0 до 50 % НКПР)

от 0 до 3,0 % (от 0 до 50 % НКПР)

±0,18 %

(±3 % НКПР)

IR-CI 14)11-50

от 0 до 3,0 % (от 0 до 50 % НКПР)

от 0 до 3,0 % (от 0 до 50 % НКПР)

±0,30 %

(±5 % НКПР)

IR-СНзОН-

100

от 0 до 3,0 % (от 0 до 50 % НКПР)

от 0 до 3,0 % включ. (от 0 до 50 % НКПР включ.)

±0,30 %

(±5 % НКПР)

св 3,0 до 6,0 % (св 50 до 100 % НКПР)

св. 3,0 до 6,0 % (св. 50 до 100 % НКПР)

±(0,02^Х+0,24)5) % (±(0,02^Х+4)5) % НКПР)

Пары нефтепро-дуктов4)

IR-CH-ПН-бО

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

Бензол

СбНб

Ж-СбНб-50Т

от 0 до 1,2 % (от 0 до 100 % НКПР)

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,04 %

(±3 % НКПР)

Ж-СбНб-50

от 0 до 1,2 % (от 0 до 100 % НКПР)

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 %

(±5 % НКПР)

Пропиле н СзНб

Ж-СзНб-50Т

от 0 до 2,0 % (от 0 до 100 % НКПР)

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,06 %

(±3 % НКПР)

Ж-СзНб-50

от 0 до 2,0 % (от 0 до 100 % НКПР)

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,10 %

(±5 % НКПР)

Этанол

С2Н5ОН

Ж-С2Н5ОН-

50Т

от 0 до 3,1 % (от 0 до 100 % НКПР)

от 0 до 1,55 % (от 0 до 50 % НКПР)

±0,09 %

(±3 % НКПР)

Ж-С2Н5ОН-

50

от 0 до 3,1 % (от 0 до 100 % НКПР)

от 0 до 1,55 % (от 0 до 50 % НКПР)

±0,16 %

(±5 % НКПР)

Гептан

С7Н16

Ж-С7Н16-50Т

от 0 до 0,85 % (от 0 до 100 % НКПР)

от 0 до 0,425 % (от 0 до 50 % НКПР)

± 0,03 %

(±3 % НКПР)

Ж-С7Н16-50

от 0 до 0,85 %

(от 0 до 100 % НКПР)

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,04 %

(±5 % НКПР)

Оксид этилена

С2Н4О

Ж-С2Н4О-50Т

от 0 до 2,6 %

(от 0 до 100 % НКПР)

от 0 до 1,3 %

(от 0 до 50 % НКПР)

±0,08 %

(±3 % НКПР)

Ж-С2Н4О-50

от 0 до 2,6 %

(от 0 до 100 % НКПР)

от 0 до 1,3 %

(от 0 до 50 % НКПР)

±0,13 %

(±5 % НКПР)

Определяемый компо-нент1)

Модификация

сенсора

Диапазон показаний2) объемной доли определяемого компонента, % (% НКПР3))

Диапазон измерений объемной доли определяемого компонента, % (% НКПР)

Пределы допускаемой основной абсолютной (относительной) погрешности, % (% НКПР)

Диоксид углерода

СО2

Ж-СО2-5

от 0 до 5,0 %

от 0 до 2,5 % включ.

±0,13 %

св. 2,5 до 5,0 %

±(0,0028^X+0,118)5) %

2-пропанон (ацетон) СзНбО

IR- СзНбО -

50Т

от 0 до 2,5 %

(от 0 до 100 % НКПР)

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,08 %

(±3 % НКПР)

IR- СзНбО -50

от 0 до 2,5 % (от 0 до 100 % НКПР)

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,13 %

(±5 % НКПР)

Изобутилен i-C4H8

Ж4-С4Н8-50Т

от 0 до 1,6 % (от 0 до 100 % НКПР)

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,05 %

(±3 % НКПР)

IR-i-C4H8-50

от 0 до 1,6 % (от 0 до 100 % НКПР)

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 %

(±5 % НКПР)

Изопрен

C5H8

Ж-С5Н8-50Т

от 0 до 1,7 % (от 0 до 100 % НКПР)

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,05 %

(±3 % НКПР)

IR-C5H8-50

от 0 до 1,7 % (от 0 до 100 % НКПР)

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,09 %

(±5 % НКПР)

Ацетилен

С2Н2

Ж-С2Н2-50Т

от 0 до 2,3 % (от 0 до 100 % НКПР)

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,07 %

(±3 % НКПР)

Ж-С2Н2-5О

от 0 до 2,3 % (от 0 до 100 % НКПР)

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Акрилонитрил СзНзN

IR-CdhN-

50Т

от 0 до 2,8 %

(от 0 до 100 % НКПР)

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,09 %

(±3 % НКПР)

IR-CdhN-50

от 0 до 2,8 %

(от 0 до 100 % НКПР)

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 %

(±5 % НКПР)

Толуол

С7Н8

Ж-С7Н8-50Т

от 0 до 1,0 %

(от 0 до 100 % НКПР)

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,03 %

(±3 % НКПР)

Ж-С7Н8-50

от 0 до 1,0 %

(от 0 до 100 % НКПР)

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Этилбензол

С8Н10

Ж-С8Н10-50Т

от 0 до 0,8 %

(от 0 до 100 % НКПР)

от 0 до 0,4 %

(от 0 до 50 % НКПР)

±0,03 %

(±3 % НКПР)

IR- С8Ню-50

от 0 до 0,8 %

(от 0 до 100 % НКПР)

от 0 до 0,4 %

(от 0 до 50 % НКПР)

±0,04 %

(±5 % НКПР)

н-октан

С8Н18

Ж-С8Н18-50Т

от 0 до 0,8 %

(от 0 до 100 % НКПР)

от 0 до 0,4 %

(от 0 до 50 % НКПР)

±0,03 %

(±3 % НКПР)

Ж-С8Н18-50

от 0 до 0,8 % (от 0 до 100 % НКПР)

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,04 %

(±5 % НКПР)

Этилацетат С4Н8О2

IR- С4Н8О2-50Т

от 0 до 2,0 % (от 0 до 100 % НКПР)

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,06 %

(±3 % НКПР)

IR- С4Н8О2-50

от 0 до 2,0 % (от 0 до 100 % НКПР)

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,10 %

(±5 % НКПР)

Определяемый компо-нент1)

Модификация

сенсора

Диапазон показаний2) объемной доли определяемого компонента, % (% НКПР3))

Диапазон измерений объемной доли определяемого компонента, % (% НКПР)

Пределы допускаемой основной абсолютной (относительной) погрешности, % (% НКПР)

Бутилацетат

С6Н12О2

IR- С6Н12О2-

50Т

от 0 до 1,2 % (от 0 до 100 % НКПР)

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,04 %

(±3 % НКПР)

IR- С6Н12О2-

50

от 0 до 1,2 % (от 0 до 100 % НКПР)

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 %

(±5 % НКПР)

1,3-бутадиен (дивинил) С4Н6

Ж-С4Н6-50Т

от 0 до 1,4 %

(от 0 до 100% НКПР)

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,04 %

(±3 % НКПР)

Ж-С4Н6-50

от 0 до 1,4 %

(от 0 до 100% НКПР)

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

1,2-дихлорэтан C2H4CI2

Ж-С2Н4С12-

50Т

от 0 до 6,2 %

(от 0 до 100% НКПР)

от 0 до 3,1 %

(от 0 до 50 % НКПР)

±0,19 %

(±3 % НКПР)

Ж-С2Н4С12-5О

от 0 до 6,2 %

(от 0 до 100% НКПР)

от 0 до 3,1 %

(от 0 до 50 % НКПР)

±0,31 %

(±5 % НКПР)

Диметил-сульфид

C2H6S

IR- C2H6S-

50Т

от 0 до 2,2 %

(от 0 до 100% НКПР)

от 0 до 1,1 % (от 0 до 50 % НКПР)

±0,07 %

(±3 % НКПР)

IR- C2H6S-50

от 0 до 2,2 %

(от 0 до 100% НКПР)

от 0 до 1,1 % (от 0 до 50 % НКПР)

±0,11 %

(±5 % НКПР)

1-гексен

СбН12

Ж-СбН12-50Т

от 0 до 1,2 %

(от 0 до 100% НКПР)

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,04 %

(±3 % НКПР)

Ж-СбН12-50

от 0 до 1,2 %

(от 0 до 100% НКПР)

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 %

(±5 % НКПР)

1-бутанол C4H9OH

Ж-С4Н9ОН-

50Т

от 0 до 1,4 % (от 0 до 100% НКПР)

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,04 %

(±3 % НКПР)

Ж-С4Н9ОН-

50

от 0 до 1,4 % (от 0 до 100% НКПР)

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

2-бутанол sec-

C4H9OH

IR-sec-

С4Н9ОН-50Т

от 0 до 1,7 % (от 0 до 100% НКПР)

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,05 %

(±3 % НКПР)

IR-sec-

С4Н9ОН-50

от 0 до 1,7 % (от 0 до 100% НКПР)

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,09 %

(±5 % НКПР)

Нонан

С9Н20

Ж-С9Н20-50Т

от 0 до 0,7 % (от 0 до 100% НКПР)

от 0 до 0,35 % (от 0 до 50 % НКПР)

±0,02 %

(±3 % НКПР)

Ж-С9Н20-50

от 0 до 0,7 % (от 0 до 100% НКПР)

от 0 до 0,35 % (от 0 до 50 % НКПР)

±0,04 %

(±5 % НКПР)

Стирол

С8Н8

Ж-С8Н8-50Т

от 0 до 1,0 %

(от 0 до 100 % НКПР)

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,03 %

(±3 % НКПР)

IR-C8H8-50

от 0 до 1,0 %

(от 0 до 100 % НКПР)

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Винил

хлорид

С2Н3С1

Ж-С2Н3С1-

50Т

от 0 до 3,6 %

(от 0 до 100% НКПР)

от 0 до 1,8 % (от 0 до 50 % НКПР)

±0,11 %

(±3 % НКПР)

Ж-С2НзС1-50

от 0 до 3,6 %

(от 0 до 100% НКПР)

от 0 до 1,8 % (от 0 до 50 % НКПР)

±0,18 %

(±5 % НКПР)

Определяемый компо-нент1)

Модификация

сенсора

Диапазон показаний2) объемной доли определяемого компонента, % (% НКПР3))

Диапазон измерений объемной доли определяемого компонента, % (% НКПР)

Пределы допускаемой основной абсолютной (относительной) погрешности, % (% НКПР)

Циклопропа н

СзНб

Ж-СзНб-50Т

от 0 до 2,4 % (от 0 до 100% НКПР)

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,07 %

(±3 % НКПР)

Ж-СзНб-50

от 0 до 2,4 % (от 0 до 100% НКПР)

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Диметиловый эфир С2Н6О

Ж-С2Н5О-

50Т

от 0 до 2,7 %

(от 0 до 100% НКПР)

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,08 %

(±3 % НКПР)

Ж-С2НбО-50

от 0 до 2,7 %

(от 0 до 100% НКПР)

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,14 %

(±5 % НКПР)

Диэтиловый эфир С4Н10О

Ж-С4Н10О-

50Т

от 0 до 1,7 %

(от 0 до 100% НКПР)

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,05 %

(±3 % НКПР)

Ж-С4Н10О-50

от 0 до 1,7 %

(от 0 до 100% НКПР)

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,09 %

(±5 % НКПР)

Оксид пропилена

СзНбО

IR-СзНбО-

50Т

от 0 до 1,9 %

(от 0 до 100% НКПР)

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,06 %

(±3 % НКПР)

Ж-СзНбО-50

от 0 до 1,9 %

(от 0 до 100% НКПР)

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,10 %

(±5 % НКПР)

Хлорбензол

C6H5CI

Ж-С6Н5С1-

50Т

от 0 до 1,3 %

(от 0 до 100% НКПР)

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,04 %

(±3 % НКПР)

Ж-СбН5С1-50

от 0 до 1,3 % (от 0 до 100% НКПР)

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

2-бутанон C4H8O

Ж-С4Н8О-

50Т

от 0 до 1,5 % (от 0 до 100 % НКПР)

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,05 %

(±3 % НКПР)

Ж-С4Н8О-50

от 0 до 1,5 % (от 0 до 100 % НКПР)

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,08 %

(±5 % НКПР)

2-метил-

2-пропанол tert-

С4Н9ОH

IR-tert-

С4НОТ-50Т

от 0 до 1,8 % (от 0 до 100% НКПР)

от 0 до 0,9 % (от 0 до 50 % НКПР)

±0,06 %

(±3 % НКПР)

IR-tert-

С4НОТ-50

от 0 до 1,8 % (от 0 до 100% НКПР)

от 0 до 0,9 % (от 0 до 50 % НКПР)

±0,09 %

(±5 % НКПР)

2-метокси-

2-метил

пропан (мети-лтретбу-тиловый эфир) tert-

С5Н12О

IR-tert-

С5Н12О-50Т

от 0 до 1,5 % (от 0 до 100 % НКПР)

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,05 %

(±3 % НКПР)

IR-tert-

С5Н12О-50

от 0 до 1,5 % (от 0 до 100 % НКПР)

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,08 %

(±5 % НКПР)

Параксилол п-С8Н10

Ж-п-С8Ню-50

от 0 до 0,9 % (от 0 до 100 % НКПР)

от 0 до 0,45 % (от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Определяемый компо-нент1)

Модификация сенсора

Диапазон показаний2) объемной доли определяемого компонента, % (% НКПР3))

Диапазон измерений объемной доли определяемого компонента, % (% НКПР)

Пределы допускаемой основной абсолютной (относительной) погрешности, % (% НКПР)

Ортоксилол О-С8Н10

IR-O-C8H10-50

от 0 до 1,0 % (от 0 до 100 % НКПР)

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,O5 %

(±5 % НКПР)

Изопропи-ло-вый спирт

СзН8О

IR-C3H8O-5O

от 0 до 2,0 % (от 0 до 100 % НКПР)

от 0 до 1,0 % (от 0 до 50 % НКПР)

±O,1O %

(±5 % НКПР)

1-октен

С8Н16

IR-C8H16-50T

от 0 до 0,9 % (от 0 до 100 % НКПР)

от 0 до 0,45 % (от 0 до 50 % НКПР)

±O,O3 %

(±3 % НКПР)

IR-C8H16-50

от 0 до 0,9 % (от 0 до 100 % НКПР)

от 0 до 0,45 % (от 0 до 50 % НКПР)

±O,O5 %

(±5 % НКПР)

Метантиол

(метил-меркаптан) dhSH

IR-CH3SH-5O

от 0 до 4,1 %

(от 0 до 100 % НКПР)

от 0 до 2,05 % (от 0 до 50 % НКПР)

±0,21 %

(±5 % НКПР)

Этантиол (этилмер-каптан) C2H5SH

IR-C2H5SH-5O

от 0 до 2,8 %

(от 0 до 100 % НКПР)

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 %

(±5 % НКПР)

1,3-Пентадиен C5H8

IR-C5H8-50

от 0 до 1,2 % (от 0 до 100 % НКПР)

от 0 до 0,6 %

(от 0 до 50 % НКПР)

±0,06 %

(±5 % НКПР)

Ацетонитрил

C2H3N

IR-C2H3N-5O

от 0 до 3,0 % (от 0 до 100 % НКПР)

от 0 до 1,5 % (от 0 до 50 % НКПР)

±0,15 %

(±5 % НКПР)

1,2,3 или

1,3,5-триме-тилбензол

С9Н12

IR-C9H12-5O

от 0 до 0,8 %

(от 0 до 100 % НКПР)

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,O4 %

(±5 % НКПР)

2,3-дитиабутан (диметилди-сульфид)

C2H6S2

IR-C2H6S2-5O

от 0 до 1,1 % (от 0 до 100 % НКПР)

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,O6 %

(±5 % НКПР)

1) При контроле в воздухе рабочей зоны компонентов, указанных в Руководстве по эксплу-

атации, но не приведенных в таблице, датчики - газоанализаторы применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам (методам) измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009.

Определяемый компо-нент1)

Модификация сенсора

Диапазон показаний2) объемной доли определяемого компонента, % (% НКПР3))

Диапазон измерений объемной доли определяемого компонента, % (% НКПР)

Пределы допускаемой основной абсолютной (относительной) погрешности, % (% НКПР)

  • 2) Диапазон показаний выходных сигналов устанавливается соответствующему диапазону показаний, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу).

  • 3) Значения НКПР для горючих газов и паров в соответствии с ГОСТ Р МЭК 60079-20-1-2011, для паров нефтепродуктов - в соответствии с национальными стандартами на нефтепродукты конкретного вида.

  • 4) Топливо дизельное по ГОСТ 305-2013, уайт-спирит по ГОСТ 3134-78, бензин автомобильный в соответствии с техническим регламентом «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту», бензин авиационный по ГОСТ 1012-2013, газовый конденсат, бензин неэтилированный по ГОСТ Р 51866-2002, керосин по ГОСТ Р 52050-2006, нефть, мазут, скипидар.

  • 5) Х - значение объемной доли определяемого компонента в газовой смеси, подаваемой на вход газоанализатора, % (% НКПР).

Таблица 3 - Диапазоны измерений объемной доли определяемых компонентов и пределы допускаемой основной погрешности датчиков-газоанализаторов ДГС с термокаталитическим сенсором

(СТ)

Определяемый компонент1)

Модификация сенсора

Диапазон показаний2) объемной доли определяемого компонента, % (% НКПР3))

Диапазон измерений объемной доли определяемого компонента, % (% НКПР)

Пределы допускаемой основной абсолютной погрешности, % (% НКПР)

Метан

CH4

CT-CH4-50T

от 0 до 4,4 % (от 0 до 100 % НКПР)

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,13 %

(±3 % НКПР)

CT-CH4-50

от 0 до 4,4 % (от 0 до 100 % НКПР)

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 %

(±5 % НКПР)

Сумма углеводородов по метану СхНу

СТ-СхНуСН4-

50Т

от 0 до 4,4 % (от 0 до 100 % НКПР)

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,13 %

(±3 % НКПР)

СТ-СхНуСН4-50

от 0 до 4,4 % (от 0 до 100 % НКПР)

от 0 до 2,2 % (от 0 до 50 % НКПР)

±0,22 %

(±5 % НКПР)

Этилен

C2H4

CT-C2H4-50T

от 0 до 2,3 % (от 0 до 100 % НКПР)

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,07 %

(±3 % НКПР)

CT-C2H4-50

от 0 до 2,3 % (от 0 до 100 % НКПР)

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Пропан

C3H8

СТ-СзН8-50Т

от 0 до 1,7 % (от 0 до 100 % НКПР)

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,05 %

(±3 % НКПР)

СТ-СзН8-50

от 0 до 1,7 %

(от 0 до 100 % НКПР)

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,09 %

(±5 % НКПР)

Определяемый компонент1)

Модификация

сенсора

Диапазон показаний2) объемной доли определяемого компонента, % (% НКПР3))

Диапазон измерений объемной доли определяемого компонента, % (% НКПР)

Пределы допускаемой основной абсолютной погрешности, % (% НКПР)

Сумма угле-

СТ-СхНуСзН8-

50Т

от 0 до 1,7 %

(от 0 до 100 % НКПР)

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,05 %

(±3 % НКПР)

водородов по пропану СхНу

СТ-СхНуСзН8-50

от 0 до 1,7 %

(от 0 до 100 % НКПР)

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,09 %

(±5 % НКПР)

Бутан

СТ-С4Н10-50Т

от 0 до 1,4 % (от 0 до 100 % НКПР)

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,04 %

(±3 % НКПР)

C4H10

CT-C4H10-50

от 0 до 1,4 % (от 0 до 100 % НКПР)

от 0 до 0,7 % (от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

1-бутен

СТ-С4Н8-50Т

от 0 до 1,6 % (от 0 до 100 % НКПР)

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,05 %

(±3 % НКПР)

C4H8

CT-C4H8-50

от 0 до 1,6 % (от 0 до 100 % НКПР)

от 0 до 0,8 % (от 0 до 50 % НКПР)

±0,08 %

(±5 % НКПР)

Изобутан

СТ4-С4Н-50Т

от 0 до 1,3 % (от 0 до 100 % НКПР)

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,04 %

(±3 % НКПР)

i-C4Hio

CT-i-C4H10-50

от 0 до 1,3 % (от 0 до 100 % НКПР)

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

н-пентан

СТ-С5Н12-50Т

от 0 до 1,1 % (от 0 до 100 % НКПР)

от 0 до 0,55 % (от 0 до 50 % НКПР)

±0,03 %

(±3 % НКПР)

C5H12

CT-C5H12-50

от 0 до 1,1 %

(от 0 до 100 % НКПР)

от 0 до0,55 % (от 0 до 50 % НКПР)

±0,06 %

(±5 % НКПР)

Циклопентан

СТ-С5Н-50Т

от 0 до 1,4 %

(от 0 до 100 % НКПР)

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,04 %

(±3 % НКПР)

С5Н10

СТ-С5Н10-50

от 0 до 1,4 %

(от 0 до 100 % НКПР)

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

Гексан

СТ-СбН14-50Т

от 0 до 1,0 %

(от 0 до 100 % НКПР)

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,03 %

(±3 % НКПР)

C6H14

CT-C6H14-50

от 0 до 1,0 %

(от 0 до 100 % НКПР)

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Циклогексан

СТ-СбН12-50Т

от 0 до 1,0 %

(от 0 до 100 % НКПР)

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,03 %

(±3 % НКПР)

СбН12

СТ-СбН12-50

от 0 до 1,0 %

(от 0 до 100 % НКПР)

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Этан

СТ-С2Н6-50Т

от 0 до 2,4 % (от 0 до 100 % НКПР)

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,07 %

(±3 % НКПР)

C2H6

CT-C2H6-50

от 0 до 2,4 %

(от 0 до 100 % НКПР)

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Метанол

СТ-СНзОН-50Т

от 0 до 3,0 % (от 0 до 50 % НКПР)

от 0 до 3,0 % (от 0 до 50 % НКПР)

±0,18 %

(±3 % НКПР)

СНзОН

СТ-СНзОН-50

от 0 до 3,0 %

(от 0 до 50 % НКПР)

от 0 до 3,0 % (от 0 до 50 % НКПР)

±0,30 %

(±5 % НКПР)

Определяемый компонент1)

Модификация

сенсора

Диапазон показаний2) объемной доли определяемого компонента, % (% НКПР3))

Диапазон измерений объемной доли определяемого компонента, % (% НКПР)

Пределы допускаемой основной абсолютной погрешности, % (% НКПР)

Бензол

СбНб

СТ-СбНб-50Т

от 0 до 1,2 %

(от 0 до 100 % НКПР)

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,04 %

(±3 % НКПР)

СТ-СбНб-50

от 0 до 1,2 %

(от 0 до 100 % НКПР)

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 %

(±5 % НКПР)

Пропилен

СзНб

СТ-СзНб-50Т

от 0 до 2,0 % (от 0 до 100 % НКПР)

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,06 %

(±3 % НКПР)

СТ-СзНб-50

от 0 до 2,0 % (от 0 до 100 % НКПР)

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,10 %

(±5 % НКПР)

Этанол

С2Н5ОН

СТ-С2Н5ОН-50Т

от 0 до 3,1 % (от 0 до 100 % НКПР)

от 0 до 1,55 % (от 0 до 50 % НКПР)

±0,09 %

(±3 % НКПР)

СТ-С2Н5ОН-50

от 0 до 3,1 % (от 0 до 100 % НКПР)

от 0 до 1,55 % (от 0 до 50 % НКПР)

±0,16 %

(±5 % НКПР)

Гептан

С7Н16

СТ-С7Н16-50Т

от 0 до 0,85 % (от 0 до 100 % НКПР)

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,03 %

(±3 % НКПР)

СТ-С7Н16-50

от 0 до 0,85 % (от 0 до 100 % НКПР)

от 0 до 0,425 % (от 0 до 50 % НКПР)

±0,04 %

(±5 % НКПР)

Оксид этилена

С2Н4О

CT- С2Н4О-50Т

от 0 до 2,6 % (от 0 до 100 % НКПР)

от 0 до 1,3 % (от 0 до 50 % НКПР)

±0,08 %

(±3 % НКПР)

СТ-С2Н4О-50

от 0 до 2,6 %

(от 0 до 100 % НКПР)

от 0 до 1,3 %

(от 0 до 50 % НКПР)

±0,13 %

(±5 % НКПР)

2-пропанон (ацетон) СзНбО

СТ- СзНбО -50Т

от 0 до 2,5 %

(от 0 до 100 % НКПР)

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,08 %

(±3 % НКПР)

СТ- СзНбО -50

от 0 до 2,5 %

(от 0 до 100 % НКПР)

от 0 до 1,25 % (от 0 до 50 % НКПР)

±0,13 %

(±5 % НКПР)

Водород

Н2

СТ-Н2-50Т

от 0 до 4,0 %

(от 0 до 100 % НКПР)

от 0 до 2,0 %

(от 0 до 50 % НКПР)

±0,12 %

(±3 % НКПР)

СТ-Н2-50

от 0 до 4,0 %

(от 0 до 100 % НКПР)

от 0 до 2,0 %

(от 0 до 50 % НКПР)

±0,20 %

(±5 % НКПР)

Изобутилен i-C4H8

СТ4-С4Н8-50Т

от 0 до 1,6 %

(от 0 до 100 % НКПР)

от 0 до 0,8 %

(от 0 до 50 % НКПР)

±0,05 %

(±3 % НКПР)

CT-i-C4H8-50

от 0 до 1,6 %

(от 0 до 100 % НКПР)

от 0 до 0,8 %

(от 0 до 50 % НКПР)

±0,08 %

(±5 % НКПР)

Изопрен

C5H8

СТ- С5Н8-50Т

от 0 до 1,7 % (от 0 до 100 % НКПР)

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,05 %

(±3 % НКПР)

СТ-С5Н8-50

от 0 до 1,7 % (от 0 до 100 % НКПР)

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,09 %

(±5 % НКПР)

Ацетилен

С2Н2

СТ-С2Н2-50Т

от 0 до 2,3 % (от 0 до 100 % НКПР)

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,07 %

(±3 % НКПР)

СТ-С2Н2-50

от 0 до 2,3 % (от 0 до 100 % НКПР)

от 0 до 1,15 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон показаний2) объемной доли определяемого компонента, % (% НКПР3))

Диапазон измерений объемной доли определяемого компонента, % (% НКПР)

Пределы допускаемой основной абсолютной погрешности, % (% НКПР)

Акрилонитрил C3H3N

СТ-СзНз^50Т

от 0 до 2,8 %

(от 0 до 100 % НКПР)

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,09 %

(±3 % НКПР)

СТ-СзНз^50

от 0 до 2,8 %

(от 0 до 100 % НКПР)

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 %

(±5 % НКПР)

Толуол

С7Н8

СТ-С7Н8-50Т

от 0 до 1,0 % (от 0 до 100 % НКПР)

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,03 %

(±3 % НКПР)

СТ-С7Н8-50

от 0 до 1,0 % (от 0 до 100 % НКПР)

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Этилбензол

С8Н10

СТ-С8Н10-50Т

от 0 до 0,8 % (от 0 до 100 % НКПР)

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,03 %

(±3 % НКПР)

СТ-С8Н10-50

от 0 до 0,8 % (от 0 до 100 % НКПР)

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,04 %

(±5 % НКПР)

н-октан

С8Н18

СТ-С8Н18-50Т

от 0 до 0,8 % (от 0 до 100 % НКПР)

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,03 %

(±3 % НКПР)

СТ-С8Н18-50

от 0 до 0,8 % (от 0 до 100 % НКПР)

от 0 до 0,4 % (от 0 до 50 % НКПР)

±0,04 %

(±5 % НКПР)

Этилацетат

С4Н8О2

СТ-С4Н8О2-50Т

от 0 до 2,0 % (от 0 до 100 % НКПР)

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,06 %

(±3 % НКПР)

СТ-С4Н8О2-50

от 0 до 2,0 %

(от 0 до 100 % НКПР)

от 0 до 1,0 %

(от 0 до 50 % НКПР)

±0,10 %

(±5 % НКПР)

Бутилацетат

С6Н12О2

СТ- С6Н12О2-

50Т

от 0 до 1,2 %

(от 0 до 100 % НКПР)

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,04 %

(±3 % НКПР)

СТ- СбН12О2-50

от 0 до 1,2 %

(от 0 до 100 % НКПР)

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 %

(±5 % НКПР)

1,3-бутадиен (дивинил) С4Н6

СТ-С4Н6-50Т

от 0 до 1,4 %

(от 0 до 100% НКПР)

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,04 %

(±3 % НКПР)

СТ-С4Н6-50

от 0 до 1,4 %

(от 0 до 100% НКПР)

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

1,2-дихлорэтан С2Н4С12

СТ-С2Н4С12-50Т

от 0 до 6,2 %

(от 0 до 100% НКПР)

от 0 до 3,1 %

(от 0 до 50 % НКПР)

±0,19 %

(±3 % НКПР)

СТ-С2Н4С12-50

от 0 до 6,2 %

(от 0 до 100% НКПР)

от 0 до 3,1 %

(от 0 до 50 % НКПР)

±0,31 %

(±5 % НКПР)

Диметил-сульфид C2H6S

СТ- C2H6S-50Т

от 0 до 2,2 % (от 0 до 100% НКПР)

от 0 до 1,1 % (от 0 до 50 % НКПР)

±0,07 %

(±3 % НКПР)

СТ- C2H6S-50

от 0 до 2,2 % (от 0 до 100% НКПР)

от 0 до 1,1 % (от 0 до 50 % НКПР)

±0,11 %

(±5 % НКПР)

1-гексен

СбН12

СТ-СбН12-50Т

от 0 до 1,2 % (от 0 до 100% НКПР)

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,04 %

(±3 % НКПР)

СТ-СбН12-50

от 0 до 1,2 % (от 0 до 100% НКПР)

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 %

(±5 % НКПР)

Определяемый компонент1)

Модификация

сенсора

Диапазон показаний2) объемной доли определяемого компонента, % (% НКПР3))

Диапазон измерений объемной доли определяемого компонента, % (% НКПР)

Пределы допускаемой основной абсолютной погрешности, % (% НКПР)

1-бутанол

СТ-С4Н9ОН-50Т

от 0 до 1,4 %

(от 0 до 100% НКПР)

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,04 %

(±3 % НКПР)

C4H9OH

СТ-С4Н9ОН-5О

от 0 до 1,4 %

(от 0 до 100% НКПР)

от 0 до 0,7 %

(от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

2-бутанол sec-

СТ^ес-С4Н9ОН-

50Т

от 0 до 1,7 % (от 0 до 100% НКПР)

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,05 %

(±3 % НКПР)

C4H9OH

СТ^ес-С4Н9ОН-

50

от 0 до 1,7 % (от 0 до 100% НКПР)

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,09 %

(±5 % НКПР)

Нонан

СТ-С9Н-50Т

от 0 до 0,7 % (от 0 до 100% НКПР)

от 0 до 0,35 % (от 0 до 50 % НКПР)

±0,02 %

(±3 % НКПР)

С9Н20

СТ-С9Н20-50

от 0 до 0,7 % (от 0 до 100% НКПР)

от 0 до 0,35 % (от 0 до 50 % НКПР)

±0,04 %

(±5 % НКПР)

Стирол

СТ-С8Н8-50Т

от 0 до 1,0 % (от 0 до 100 % НКПР)

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,03 %

(±3 % НКПР)

С8Н8

CT-C8H8-50

от 0 до 1,0 % (от 0 до 100 % НКПР)

от 0 до 0,5 % (от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Винилхлорид

СТ-С2НзС1-50Т

от 0 до 3,6 % (от 0 до 100% НКПР)

от 0 до 1,8 % (от 0 до 50 % НКПР)

±0,11 %

(±3 % НКПР)

С2Н3С1

СТ-С2НзС1-50

от 0 до 3,6 %

(от 0 до 100% НКПР)

от 0 до 1,8 % (от 0 до 50 % НКПР)

±0,18 %

(±5 % НКПР)

Циклопропан

СТ-СзНб-50Т

от 0 до 2,4 %

(от 0 до 100% НКПР)

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,07 %

(±3 % НКПР)

СзНб

СТ-СзНб-50

от 0 до 2,4 %

(от 0 до 100% НКПР)

от 0 до 1,2 % (от 0 до 50 % НКПР)

±0,12 %

(±5 % НКПР)

Диметиловый эфир С2Н6О

СТ-С2НбО-50Т

от 0 до 2,7 %

(от 0 до 100% НКПР)

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,08 %

(±3 % НКПР)

СТ-С2НбО-50

от 0 до 2,7 %

(от 0 до 100% НКПР)

от 0 до 1,35 % (от 0 до 50 % НКПР)

±0,14 %

(±5 % НКПР)

Диэтиловый эфир С4Н10О

СТ-С4Н10О-50Т

от 0 до 1,7 %

(от 0 до 100% НКПР)

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,05 %

(±3 % НКПР)

СТ-С4Н10О-50

от 0 до 1,7 %

(от 0 до 100% НКПР)

от 0 до 0,85 % (от 0 до 50 % НКПР)

±0,09 %

(±5 % НКПР)

Оксид

СТ-СзНбО-50Т

от 0 до 1,9 % (от 0 до 100% НКПР)

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,06 %

(±3 % НКПР)

пропилена

СзНбО

СТ-СзНбО-50

от 0 до 1,9 % (от 0 до 100% НКПР)

от 0 до 0,95 % (от 0 до 50 % НКПР)

±0,10 %

(±5 % НКПР)

Хлорбензол

СТ-СбН5С1-50Т

от 0 до 1,3 % (от 0 до 100% НКПР)

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,04 %

(±3 % НКПР)

C6H5CI

СТ-СбН5С1-50

от 0 до 1,3 % (от 0 до 100% НКПР)

от 0 до 0,65 % (от 0 до 50 % НКПР)

±0,07 %

(±5 % НКПР)

Определяемый компонент1)

Модификация

сенсора

Диапазон показаний2) объемной доли определяемого компонента, % (% НКПР3))

Диапазон измерений объемной доли определяемого компонента, % (% НКПР)

Пределы допускаемой основной абсолютной погрешности, % (% НКПР)

2-бутанон

C4H8O

СТ-С4Н8О-50Т

от 0 до 1,5 %

(от 0 до 100 % НКПР)

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,05 %

(±3 % НКПР)

СТ-С4Н8О-50

от 0 до 1,5 %

(от 0 до 100 % НКПР)

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,08 %

(±5 % НКПР)

2-метил-

2-пропанол tert-C4H9OH

CT-tert-C4H9OH-

50Т

от 0 до 1,8 % (от 0 до 100% НКПР)

от 0 до 0,9 % (от 0 до 50 % НКПР)

±0,06 %

(±3 % НКПР)

CT-tert-C4H9OH-

50

от 0 до 1,8 % (от 0 до 100% НКПР)

от 0 до 0,9 % (от 0 до 50 % НКПР)

±0,09 %

(±5 % НКПР)

2-метокси-2-метилпропан (метилтретбути

ловый эфир)

tert-C5Hi2O

CT-tert-C5Hi2O-

50Т

от 0 до 1,5 % (от 0 до 100 % НКПР)

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,05 %

(±3 % НКПР)

CT-tert-C5Hi2O-

50

от 0 до 1,5 % (от 0 до 100 % НКПР)

от 0 до 0,75 % (от 0 до 50 % НКПР)

±0,08 %

(±5 % НКПР)

Пара-ксилол

П-С8Н10

CT-n-C8Hio-5O

от 0 до 0,9 %

(от 0 до 100 % НКПР)

от 0 до 0,45 % (от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Орто-ксилол

О-С8Н10

СТ-о-С8Н-5О

от 0 до 1,0 %

(от 0 до 100 % НКПР)

от 0 до 0,5 %

(от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Изопропиловый спирт С3Н8О

СТ-СзН8О-50

от 0 до 2,0 %

(от 0 до 100 % НКПР)

от 0 до 1,0 % (от 0 до 50 % НКПР)

±0,10 %

(±5 % НКПР)

Аммиак

NH3

CT-NH3-50T

от 0 до 15,0 % (от 0 до 100% НКПР)

от 0 до 7,5 % (от 0 до 50 % НКПР)

±0,45 %

(±3 % НКПР)

CT-NH3-50

от 0 до 15,0 %

(от 0 до 100% НКПР)

от 0 до 7,5 %

(от 0 до 50 % НКПР)

±0,75 %

(±5 % НКПР)

1-октен

С8Н16

СТ-С8Н16-50Т

от 0 до 0,9 %

(от 0 до 100 % НКПР)

от 0 до 0,45 % (от 0 до 50 % НКПР)

±0,03 %

(±3 % НКПР)

СТ-С8Н16-50

от 0 до 0,9 %

(от 0 до 100 % НКПР)

от 0 до 0,45 % (от 0 до 50 % НКПР)

±0,05 %

(±5 % НКПР)

Метантиол (метилмеркап-тан) CH3SH

СТ-СНз8Н-50

от 0 до 4,1 %

(от 0 до 100 % НКПР)

от 0 до 2,05 % (от 0 до 50 % НКПР)

±0,21 %

(±5 % НКПР)

Этантиол (этилмеркаптан) C2H5SH

CT^ftSH^O

от 0 до 2,8 %

(от 0 до 100 % НКПР)

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 %

(±5 % НКПР)

1,3-Пентадиен

C5H8

CT-C5H8-5O

от 0 до 1,2 %

(от 0 до 100 % НКПР)

от 0 до 0,6 % (от 0 до 50 % НКПР)

±0,06 %

(±5 % НКПР)

Ацетонитрил

C2H3N

CT-C2H3N-5O

от 0 до 3,0 % (от 0 до 100 % НКПР)

от 0 до 1,5 % (от 0 до 50 % НКПР)

±0,15 %

(±5 % НКПР)

Определяемый компонент1)

Модификация сенсора

Диапазон показаний2) объемной доли определяемого компонента,

% (% НКПР3))

Диапазон измерений объемной доли определяемого компонента, % (% НКПР)

Пределы допускаемой основной абсолютной погрешности, % (% НКПР)

1,2,3 или 1,3,5-триметилбензол

С9Н12

СТ-С9Н12-50

от 0 до 0,8 % (от 0 до 100 % НКПР)

от 0 до 0,4 %

(от 0 до 50 % НКПР)

±0,04 %

(±5 % НКПР)

2,3-дитиабутан (диметилдисульфид)

C2H6S2

CT-C2H6S2-50

от 0 до 1,1 % (от 0 до 100 % НКПР)

от 0 до 0,55 %

(от 0 до 50 % НКПР)

±0,06 %

(±5 % НКПР)

  • 1) При контроле в воздухе рабочей зоны компонентов, указанных в Руководстве по эксплуатации, но не приведенных в таблице, датчики - газоанализаторы применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам (методам) измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009.

  • 2) Диапазон показаний выходных сигналов устанавливается соответствующему диапазону показаний, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу).

  • 3) Значения НКПР для горючих газов и паров в соответствии с ГОСТ Р МЭК 60079-20-1-2011, для паров нефтепродуктов - в соответствии с национальными стандартами на нефтепродукты конкретного вида.

Таблица 4- Диапазоны измерений объемной доли и массовой концентрации определяемых компонентов и пределы допускаемой основной погрешности датчиков-газоанализаторов ДГС с электрохимическим сенсором (ЕС)

Определяемый компонент1)

Модификация сенсора

Диапазон измерений (ДИ)2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, % (млн-1)

массовой концентрации3), мг/м3

приведенной к

ВПИ

относительной

Сероводород

НгБ

EC- Н2Б-7,1

от 0 до 7,1 млн-1

от 0 до 10,0 включ.

±15

-

EC- ^S-50

от 0 до 5 млн-1 включ.

от 0 до 7,1 включ.

±15

-

св. 5 до 50 млн-1

св. 7,1 до 71

-

±15

EC- ^S-20

от 0 до 10 млн-1 включ.

от 0 до 14,2 включ.

±10

-

св. 10 до 20 млн-1

св. 14,2 до 28,4

-

±10

EC- Н2Б-100

от 0 до 10 млн-1 включ.

от 0 до 14,2 включ.

±10

-

св. 10 до 100 млн-1

св. 14,2 до 142

-

±10

EC- ^S-200

от 0 до 20 млн-1 включ.

от 0 до 28,4 включ.

±15

-

св. 20 до 200 млн-1

св. 28,4 до 284

-

±15

EC- Н2Б-

2000

от 0 до 200 млн-1 включ.

от 0 до 284 включ.

±15

-

св. 200 до 2000 млн-1

св. 284 до 2840

-

±15

Оксид этилена

C2H4O

EC-C2H4O-

20

от 0 до 5 млн-1 включ.

от 0 до 9,15 включ.

±20

-

св. 5 до 20 млн-1

св. 9,15 до 36,6

-

±20

Хлороводород HCL

EC-HCL-30

от 0 до 3млн-1 включ.

от 0 до 4,56 включ.

±20

-

св. 3 до 30 млн-1

св. 4,56 до 45,6

-

±20

Фтористый водород HF

EC-HF-5

от 0 до 0,1 млн-1 включ.

от 0 до 0,08 включ.

±20

-

св. 0,1 до 5 млн-1

св. 0,08 до 4,15

-

±20

EC-HF-10

от 0 до 1 млн-1 включ.

от 0 до 0,8 включ.

±20

-

св. 1 до 10 млн-1

св. 0,8 до 8,3

-

±20

Озон

Оз

EC-O3-I

от 0 до 0,1 млн-1 включ.

от 0 до 0,2включ.

±20

-

св. 0,1 до 1 млн-1

св. 0,2 до 2

-

±20

Моносилан (силан) SiH4

EC-SiH4-50

от 0 до 10 млн-1 включ.

от 0 до 13,4 включ.

±20

-

св. 10 до 50 млн-1

св. 13,4 до 67

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон измерений (ДИ)2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли,

% (млн-1)

массовой концентрации3), мг/м3

приведенной к

ВПИ

относительной

Оксид азота

NO

EC-NO-50

от 0 до 5 млн-1 включ.

от 0 до 6,25 включ.

±20

-

св. 5 до 50 млн-1

св. 6,25 до 62,5

-

±20

EC-NO-250

от 0 до 50 млн-1 включ.

от 0 до 62,5 включ.

±20

-

св. 50 до 250 млн-1

св. 62,5 до 312,5

-

±20

Диоксид азота NO2

EC-NO2-20

от 0 до 1 млн-1 включ.

от 0 до 1,91 включ.

±20

-

св. 1 до 20 млн-1

св. 1,91 до 38,2

-

±20

Аммиак

NH3

EC-NH3-100

от 0 до 10 млн-1 включ.

от 0 до 7,1 включ.

±20

-

св.10 до 100 млн-1

св. 7,1 до 71

-

±20

EC-NH3-500

от 0 до 30 млн-1 включ.

от 0 до 21,3 включ.

±20

-

св. 30 до 500 млн-1

св. 21,3 до 355

-

±20

EC-NH3-

1000

от 0 до 100 млн-1 включ.

от 0 до 71 включ.

±20

-

св. 100 до 1000 млн-1

св. 71 до 710

-

±20

Цианистый водород HCN

EC-HCN-10

от 0 до 0,5 млн-1 включ.

от 0 до 0,56 включ.

±15

-

св. 0,5 до 10 млн-1

св. 0,56 до 11,2

-

±15

EC-HCN-15

от 0 до 1 млн-1 включ.

от 0 до 1,12 включ.

±15

-

св. 1 до 15 млн-1

св. 1,12 до 16,8

-

±15

EC-HCN-30

от 0 до 5 млн-1 включ.

от 0 до 5,6 включ.

±15

-

св. 5 до 30 млн-1

св. 5,6 до 33,6

-

±15

EC-HCN-100

от 0 до 10 млн-1 включ.

от 0 до 11,2 включ.

±15

-

св. 10 до 100 млн-1

св. 11,2 до 112

-

±15

Монооксид углерода CO

EC-CO-200

от 0 до 15 млн-1 включ.

от 0 до 17,4 включ.

±20

-

св. 15 до 200 млн-1

св. 17,4 до 232

-

±20

EC-CO-500

от 0 до 15 млн-1 включ.

от 0 до 17,4 включ.

±20

-

св. 15 до 500 млн-1

св. 17,4 до 580

-

±20

EC-CO-5000

от 0 до 1000 млн-1 включ.

от 0 до 1160 включ.

±20

-

св. 1000 до 5000 млн-1

св. 1160 до 5800

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон измерений (ДИ)2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли,

% (млн-1)

массовой концентрации3), мг/м3

приведенной к

ВПИ

относительной

Диоксид серы SO2

EC-SO2-5

от 0 до 0,7 млн-1 включ.

от 0 до 1,86 включ.

±20

-

св. 0,7 до 5 млн-1

св. 1,86 до 13,3

-

±20

EC-SO2-20

от 0 до 5 млн-1 включ.

от 0 до 13,3 включ.

±20

-

св. 5 до 20 млн-1

св. 13,3 до 53,2

-

±20

EC-SO2-50

от 0 до 10 млн-1 включ.

от 0 до 26,6 включ.

±20

-

св. 10 до 50 млн-1

св. 26,6 до 133,0

-

±20

EC-SO2-100

от 0 до 10 млн-1 включ.

от 0 до 26,6 включ.

±20

-

св. 10 до 100 млн-1

св. 26,6 до 266,0

-

±20

EC-SO2-2000

от 0 до 100 млн-1 включ.

от 0 до 266,0 включ.

±20

-

св. 100 до 2000 млн-1

св. 266,0 до 5320

-

±20

Хлор

C12

EC-C12-5

от 0 до 0,3 млн-1 включ.

от 0 до 0,88 включ.

±20

-

св. 0,3 до 5 млн-1

св. 0,88 до 14,7

-

±20

EC-C12-20

от 0 до 5 млн-1 включ.

от 0 до 14,75 включ.

±20

-

св.5 до 20 млн-1

св.14,75 до 59,0

-

±20

Кислород

О2

EC-O2-30

от 0 до 10 % включ.

-

±5

-

св. 10 до 30 %

-

-

±5

Водород

Н2

EC-H2-1000

от 0 до 100 млн-1 включ.

от 0 до 8,0 включ.

±10

-

св. 100 до 1000 млн-1

св. 8,0 до 80,0

-

±10

EC-H2-10000

от 0 до 1000 млн-1 включ.

от 0 до 80,0 включ.

±10

-

св. 1000 до 10000 млн-1

св. 80,0 до 800

-

±10

Формальдегид

СН2О

ЕС-СН2О-10

от 0 до 0,4 млн-1 включ.

от 0 до 0,5 включ.

±20

-

св.0,4 до 10 млн-1

св. 0,5 до 12,5

-

±20

Несимметричный ди-метилгидра-

зин

C2H8N2

ЕС-С2Н8Ж

0,5

от 0 до 0,12 млн-1 включ.

от 0 до 0,3 включ.

±20

-

св.0,12 до 0,5 млн-1

св. 0,3 до 1,24

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон измерений (ДИ)2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли,

% (млн-1)

массовой концентрации3), мг/м3

приведенной к

ВПИ

относительной

Метанол

CH3OH

EC-CH3OH-

20

от 0 до 5 млн-1 включ.

от 0 до 6,65 включ.

±20

-

св. 5 до 20 млн-1

св. 6,65 до 26,6

-

±20

EC-CH3OH-

50

от 0 до 5 млн-1 включ.

от 0 до 6,65 включ.

±20

-

св. 5 до 50 млн-1

св. 6,65 до 66,5

-

±20

EC-CH3OH-

200

от 0 до 20 млн-1 включ.

от 0 до 26,6 включ.

±20

-

св.20 до 200 млн-1

св. 26,6 до 266,0

-

±20

EC-CH3OH-

1000

от 0 до 100 млн-1 включ.

от 0 до 133,0 включ.

±20

-

св.100 до 1000 млн-1

св. 133,0 до 1330

-

±20

Этантиол (этилмеркап-тан) C2H5SH

EC^ftSHd

от 0 до 0,4 млн-1 включ.

от 0 до 1 включ.

±20

-

св. 0,4 до 4 млн-1

св. 1 до 10

-

±20

Метантиол (метилмер-каптан) dh.SH

EC-dh.SH-4

от 0 до 0,4 млн-1 включ.

от 0 до 0,8 включ.

±20

-

св. 0,4 до 4 млн-1

св. 0,8 до 8

-

±20

Карбонил-хлорид (фосген) СОС12

EC- СОС12-1

от 0 до 0,1 млн-1 включ.

от 0 до 0,41 включ.

±20

-

св. 0,1 до 1 млн-1

св.0,41 до 4,11

-

±20

Фтор

F2

EC-F2-I

от 0 до 0,1 млн-1 включ.

от 0 до 0,16 включ.

±20

-

св. 0,1 до 1 млн-1

св.0,16 до 1,58

-

±20

Фосфин

PH3

EC- PH3-I

от 0 до 0,1 млн-1 включ.

от 0 до 0,141 включ.

±20

-

св. 0,1 до 1 млн-1

св.0,141 до 1,41

-

±20

EC- РНз-10

от 0 до 1 млн-1 включ.

от 0 до 1,41 включ.

±20

-

св. 1 до 10 млн-1

св. 1,41 до 14,1

-

±20

Арсин

AsH3

EC- ASH3-I

от 0 до 0,1 млн-1 включ.

от 0 до 0,324 включ.

±20

-

св. 0,1 до 1 млн-1

св.0,324 до 3,24

-

±20

Уксусная кислота СНзСООН

EC-

СН3СООН-10

от 0 до 1 млн-1 включ.

от 0 до 2,5 включ.

±20

-

св. 1 до 10 млн-1

св.2,5 до 25,0

-

±20

EC-

СН3СООН-30

от 0 до 5 млн-1 включ.

от 0 до 12,5 включ.

±20

-

св. 5 до 30 млн-1

св.12,5 до 75,0

-

±20

Гидразин

N2H4

EC-N2H4-2

от 0 до 0,2 млн-1 включ.

от 0 до 0,26 включ.

±20

-

св. 0,2 до 2 млн-1

св. 0,26 до 2,66

-

±20

Определяемый компонент1)

Модификация сенсора

Диапазон измерений (ДИ)2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли,

% (млн-1)

массовой концентрации3), мг/м3

приведенной к

ВПИ

относительной

  • 1) При контроле в воздухе рабочей зоны компонентов, указанных в Руководстве по эксплуатации, но не приведенных в таблице, датчики - газоанализаторы применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам (методам) измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009.

  • 2) Диапазон показаний выходных сигналов устанавливается соответствующему диапазону измерений, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу).

  • 3) Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: С=Х-М/Уш„ где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль.

Таблица 5 - Диапазоны измерений объемной доли и массовой концентрации определяемых компонентов и пределы допускаемой основной погрешности датчиков-газоанализаторов ДГС с сенсором FR-инфракрасный (хладоны)

Определяемый компонент^

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, млн-1

массовой концен-трации3), мг/м3

приведенной к ВПИ

относительной

1,1,1,2-тетрафторэтан C2H2F4 (R134a)

FR-R134а-

1000

от 0 до 100 включ.

от 0 до 424 включ.

±20

-

св. 100 до 1000

св. 424 до 4240

-

±20

FR-R134а-

2000

от 0 до 100 включ.

от 0 до 424 включ.

±20

-

св. 100 до 2000

св. 424 до 8480

-

±20

Пентафторэтан

C2HF5 (R125)

FR-R125-

1000

от 0 до 100 включ. св. 100 до 1000

от 0 до 499 включ.

±20

-

св. 499 до 4990

-

±20

FR-R125-

2000

от 0 до 100 включ.

от 0 до 499 включ.

±20

-

св. 100 до 2000

св. 499 до 9980

-

±20

Хлордифтор-метан

CHClF2(R22)

FR-R22-1000

от 0 до 100 включ.

от 0 до 360 включ.

±20

-

св. 100 до 1000

св. 360 до 3600

-

±20

FR-R22-2000

от 0 до 100 включ.

от 0 до 360 включ.

±20

-

св. 100 до 2000

св. 360 до 7200

-

±20

1,2,2-

трихлортри-фторэтан C2ChF3(R113a)

ГС-Я113а-

1000

от 0 до 100 включ.

от 0 до 779 включ.

±20

-

св. 100 до 1000

св. 779 до 7790

-

±20

Ии113а-

2000

от 0 до 100 включ.

от 0 до 779 включ.

±20

-

св. 100 до 2000

св. 779 до 15580

-

±20

Дихлордифтор-метан OCl2F2(R12)

FR-R12-100

от 0 до 50 включ.

от 0 до 251 включ.

±20

-

св. 50 до 100

св. 251 до 503

-

±20

Определяемый

компонент^

Модификация сенсора

Диапазон измерений2) определяемого компонента

Пределы допускаемой основной погрешности, %

объемной доли, млн-1

массовой концен-трации3), мг/м3

приведенной к ВПИ

относительной

1,1,1,2,3,3,3-гептафторпро-пан C3HF7 (R227)

FR-R227а-

5000

от 0 до 1000 включ.

от 0 до 7070 включ.

±20

-

св. 1000 до 5000

св. 7070 до 35350

-

±20

Фреон R407с (Хладон) 4)

FR-R407c-

1000

от 0 до 100 включ.

от 0 до 358 включ.

±20

-

св. 100 до 1000

св. 358 до 3583

-

±20

FR-R407c-

2000

от 0 до 100 включ.

от 0 до 358 включ.

±20

-

св. 100 до 2000

св. 358 до 7165

-

±20

Гексафторид серы (SF6)

FR-SF6-1000

от 0 до 500 включ.

от 0 до 3035 включ.

±20

-

св. 500 до 1000

св. 3035 до 6070

-

±20

FR-SF6-1500

от 0 до 750 включ.

от 0 до 4553 включ.

±20

-

св. 750 до 1500

св. 4553 до 9106

-

±20

  • 1) При контроле в воздухе рабочей зоны компонентов, указанных в Руководстве по эксплуатации, но не приведенных в таблице, датчики - газоанализаторы применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам (методам) измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009.

  • 2) Диапазон показаний выходных сигналов устанавливается соответствующим диапазону измерений, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу).

  • 3) Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: C=X^M/Vm, где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль.

  • 4) Фреон R407с (хладон) - смесь хладонов (по массе): R32 (CH2F2) -23%, R125 (C2HF5) -25%, R134a (C2H2F4) -52%.

Таблица 6 - Метрологические характеристики

Наименование характеристики

Значение

Предел допускаемой вариации выходного сигнала, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °С, в долях от предела допускаемой основной погрешности

±0,2

Время установления выходного сигнала, Т0,9, с, не более - для инфракрасного сенсора

5

- для термокаталитического сенсора

10

- для электрохимического сенсора

45

- для инфракрасного сенсора (хладоны)

60

Таблица 7 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 12 до 32

Потребляемая мощность, в зависимости от режима, Вт, не более:

- включение

6,3

- прогрев

1,0

- режим измерения (для всех, кроме исполнений ДГС ЭРИС-210-3 и

ДГС ЭРИС-230-3)

от 1,0 до 1,3

- режим измерения для исполнения ДГС ЭРИС-210-3

от 0,4 до 0,8

- режим измерения для исполнения ДГС ЭРИС-230-3

от 1,0 до 1,6

- режим измерения, при активной сигнализации (превышение порога), не

распространяется на исполнения ДГС ЭРИС-210-3

2,2

- при активной функции обогрева сенсора, дополнительно

3,0

Выходной сигнал:

- цифровой

RS-485, HART

- аналоговый токовый, мА

от 4 до 20

- аналоговый напряжения, мВ

от (0-2) до (25-50)

- реле (Порог 1, Порог 2, Авария, реле Порог 3 - только для датчиков NH3), В, не более:

- постоянного тока

250

- переменного тока

220 (2 А)

- беспроводная передача данных на частоте 2,4 ГГц по протоколу E-WIRE,

дальность, м прямой видимости, не менее

1000

Габаритные размеры, мм, не более:

- для ДГС ЭРИС-210, ДГС ЭРИС-230 (кроме исполнения ДГС ЭРИС-210-3) - исполнение в корпусе типа А

- высота

235

- ширина

150

- длина

115

- исполнение в корпусе типа Б

- высота

265

- ширина

165

- длина

115

- для исполнения ДГС ЭРИС-210-3:

- высота

145

- ширина

135

- длина

105

Наименование характеристики

Значение

Масса, кг, не более:

- для ДГС ЭРИС-210, ДГС ЭРИС-230 (кроме исполнения ДГС ЭРИС-210-3)

- исполнение в корпусе типа А

- в алюминиевом корпусе

2,0

- в стальном корпусе

4,0

- исполнение в корпусе типа Б

- в алюминиевом корпусе

2,4

- в стальном корпусе

4,7

- для исполнения ДГС ЭРИС-210-3:

- в алюминиевом корпусе

1,0

- в стальном корпусе

2,0

Условия эксплуатации:

- температура окружающего воздуха, °С

от -60 до +65

- с выносным высокотемпературным термокаталитическим чувствительным элементом ERIS XS HT

от -60 до +150

- относительная влажность, %, не более

98

- атмосферное давление, кПа

от 84 до 106,7

Средний срок службы, лет

12

Средняя наработка до отказа, ч

- для прибора с инфракрасным сенсором IR (или MEMS/TDLAS)

70000

- для прибора с термокаталитическим CT, электрохимическим EC или инфракрасным на хладоны FR сенсором

35000

Маркировка взрывозащиты

1Ех d [ia Ga] IIC T6 Gb X

Ех tb [ia Da] IIIC T80°C Db X; 1Ех d IIC T6 Gb X

Ех tb IIIC T80°C Db X

Знак утверждения типа

наносится на шильд, закрепленный на корпус датчика-газоанализатора ДГС методом лазерной гравировки или альтернативным способом, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 8 - Комплектность средства измерений

Наименование

Обозначение

Количество

Датчик-газоанализатор

ДГС ЭРИС-2ХХ

1 шт.

Паспорт

АПНС.413216.2ХХ-00 ПС

1 экз.

Руководство по эксплуатации

АПНС.413216.2ХХ-00 РЭ

1**экз.

Методика поверки

-

1** экз.

Калибровочная насадка

-

1* шт.

Козырек защиты от погодных осадков и солнца

-

1*шт.

Комплект для монтажа на трубу

-

1*шт.

Комплект для монтажа в воздуховоде

-

1*шт.

Магнитный ключ

-

1*шт.

Шестигранный ключ

-

1 шт.

Кабельный ввод

-

1*шт.

Заглушка кабельного ввода

-

1*шт.

Защита корпуса сенсора от осадков

-

1 шт.

Светозвуковой оповещатель СЗО

-

1*шт.

Поточная насадка для технологических сред

-

1*шт.

Разъем для подключения HART коммуникатора

-

1*шт.

* Поставляется по отдельному заказу

** Один экземпляр на партию, но не менее одного экземпляра в один адрес

Сведения о методиках (методах) измерений

приведены в разделе 15 «Работа газоанализатора» документов «Датчик-газоанализатор стационарный ДГС ЭРИС-210. Руководство по эксплуатации», «Датчик-газоанализатор стационарный ДГС ЭРИС-230. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. № 1034н «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах»;

Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ТУ 4215-020-56795556-2009 Датчики-газоанализаторы стационарные ДГС ЭРИС-210, ДГС ЭРИС-230. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «ЭРИС» (ООО «ЭРИС»)

ИНН 5920017357

Адрес: 617762, Пермский край, г. Чайковский, ул. Промышленная, д. 8/25

Телефон: + 7 (34241) 6-55-11, факс: + 7 (34241) 6-55-11

Е-mail: info@eriskip.ru

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» ноября 2023 г. № 2454

Лист № 1 Регистрационный № 61194-15 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) «ВКРМ»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) «ВКРМ» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

Первый уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН) и счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

Второй уровень - информационно-вычислительный комплекс (ИВК), включающий в себя каналообразующую аппаратуру, сервер баз данных (БД) АИИС КУЭ, автоматизированные рабочие места персонала (АРМ), устройство синхронизации времени УССВ-2 (УСВ) и программное обеспечение (ПО) «АльфаЦЕНТР».

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков по GSM каналу поступает на верхний уровень системы, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача, оформление отчетных документов. Передача информации в заинтересованные организации осуществляется от сервера БД с помощью электронной почты по выделенному каналу связи по протоколу TCP/IP.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровень ИИК и ИВК. АИИС КУЭ оснащена УСВ, на основе приемника сигналов точного времени от глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS. Устройство синхронизации времени обеспечивает автоматическую коррекцию часов сервера БД. Коррекция часов сервера БД проводится при расхождении часов сервера БД и времени приемника более чем на ±1 с. Часы счетчиков синхронизируются от часов сервера БД с периодичностью 1 раз в 30 минут, коррекция часов счетчиков проводится при расхождении часов счетчика и сервера БД более чем на ±2 с.

Журналы событий счетчика электроэнергии и сервера БД отражают: время (дата, часы, минуты) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 004/2015. Маркировка заводского номера и даты выпуска АИИС КУЭ наносится на этикетку, расположенную на корпусе сервера ИВК, типографическим способом. Дополнительно заводской номер указывается в паспорте-формуляре. Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР», в состав которого входят модули, указанные в таблице 1. ПО «АльфаЦЕНТР» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР».

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки

Значение

Идентификационное наименование ПО

ПО «АльфаЦЕНТР» Библиотека ac metrology.dll

Номер   версии   (идентификационный

номер) ПО

не ниже 12.01

Цифровой идентификатор ПО

3e736b7f380863f44cc8e6f7bd211c54

Алгоритм    вычисления    цифрового

идентификатора ПО

MD5

ПО «АльфаЦЕНТР» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав измерительных каналов АИИС КУЭ и их основные метрологические характеристики

Номер ИК

Наименование

ИК

Измерительные компоненты

Вид электроэнергии

Метрологические характеристики ИК

ТТ

ТН

Счётчик

УСВ

Основная погрешность, %

Погрешность в рабочих условиях, %

1

2

3

4

5

6

7

8

9

ЗТП-75

РУ-10 кВ, яч.10

(ЛЭП МЭЗ-2)

ТЛК-10

Кл. т. 0,5

200/5

Рег. № 9143-01

ЗНОЛ.06

Кл. т. 0,5 10000/^3/100/^3 Рег. № 46738-11

ПСЧ-4ТМ.05МК.00

УССВ-2

активная

±1,2

±3,2

1

Кл. т. 0,5S/1,0 Рег. № 46634-11

Рег. № 54074-13

реактивная

±2,8

±5,6

РУ-10 кВ, яч.12 (ЛЭП №8)

ТОЛ-10

Кл. т. 0,5 200/5

Рег. № 47959-16

ЗНОЛ.06

Кл. т. 0,5 10000/^3/100/^3 Рег. № 46738-11

ПСЧ-4ТМ.05МК.00

УССВ-2

активная

±1,2

±3,2

2

Кл. т. 0,5S/1,0

Рег. № 46634-11

Рег. № 54074-13

реактивная

±2,8

±5,6

РУ-10 кВ, яч.4

(ЛЭП МЭЗ-1)

ТПОЛ-1О

Кл. т. 0,5 200/5

Рег. № 47959-16

ЗНОЛ.06

Кл. т. 0,5 10000/^3/100/^3 Рег. № 46738-11

ПСЧ-4ТМ.05М

УССВ-2

активная

±1,2

±3,2

3

Кл. т. 0,5S/1,0 Рег. № 36355-07

Рег. № 54074-13

реактивная

±2,8

±5,6

РУ-10 кВ, яч.5

(МЭЗ-2)

ТПОЛ-1О

Кл. т. 0,5 200/5

Рег. № 1261-08

ЗНОЛ.06

Кл. т. 0,5 10000/^3/100/^3 Рег. № 46738-11

ПСЧ-4ТМ.05МК.00

УССВ-2

активная

±1,2

±3,2

4

Кл. т. 0,5S/1,0 Рег. № 46634-11

Рег. № 54074-13

реактивная

±2,8

±5,6

Продолжение таблицы 2

1

2

3

4

5

6

7

8

9

ЗТП-96

5

РУ-0,4 кВ, 1 с.ш.

-

-

ПСЧ-3ТМ.05М

Кл. т. 1,0/2,0

Рег. № 36354-07

УССВ-2 Рег. № 54074-13

активная реактивная

±1,1

±2,4

±3,7

±8,0

6

РУ-0,4 кВ, 2 с.ш.

-

-

ПСЧ-3ТМ.05М

Кл. т. 1,0/2,0

Рег. № 36354-07

УССВ-2 Рег. № 54074-13

активная

реактивная

±1,1

±2,4

±3,7

±8,0

ЗТП-75

7

РУ-0,4 кВ, ВЛ

0,4кВ №3 («Аварийное освещение»)

-

-

ПСЧ-4ТМ.05МК.24 Кл. т. 1,0/2,0 Рег. № 46634-11

УССВ-2 Рег. № 54074-13

активная

реактивная

±1,1

±2,4

±3,0

±5,7

Пределы допускаемой погрешности СОЕВ АИИС КУЭ, с

±5

Примечания

  • 1 Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

  • 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

  • 3 Погрешность в рабочих условиях указана для cos9 = 0,8 инд 1=0,05^1ном и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ИК № 1 - 7 от +10 до +35 °C.

  • 4 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

  • 5 Допускается замена УСВ на аналогичное утвержденного типа.

  • 6 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Лист № 5 Всего листов 7 Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики

Значение

Количество измерительных каналов

7

Нормальные условия: параметры сети:

- напряжение, % от ином

от 98 до 102

- ток, % от 1ном

от 100 до 120

- частота, Гц

от 49,85 до 50,15

- коэффициент мощности cos9

0,9

- температура окружающей среды, оС

от +21 до +25

Условия эксплуатации: параметры сети:

- напряжение, % от ином

от 90 до 110

- ток, % от 1ном

от 5 до 120

- коэффициент мощности

от 0,5 инд до 0,8 емк

- частота, Гц

от 49,6 до 50,4

- температура окружающей среды для ТТ и ТН, оС

от -40 до +70

- температура окружающей среды в месте расположения счетчиков, оС

от -40 до +60

- температура окружающей среды в месте расположения сервера, оС

от +10 до +30

Надежность применяемых в АИИС КУЭ компонентов: Счетчики:

- среднее время наработки на отказ, ч, не менее:

- ПСЧ-4ТМ.05МК.00, ПСЧ-4ТМ.05МК.24

165000

- ПСЧ-4ТМ.05М, ПСЧ-3ТМ.05М

140000

- среднее время восстановления работоспособности, ч

2

Сервер:

- среднее время наработки на отказ, ч, не менее

70000

- среднее время восстановления работоспособности, ч

1

Глубина хранения информации Счетчики:

- тридцатиминутный профиль нагрузки в двух

направлениях, сут, не менее

35

- при отключении питания, лет, не менее

10

Сервер:

- хранение результатов измерений и информации состояний средств измерений, лет, не менее

3,5

Надежность системных решений:

  • -     защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

  • -     резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- журнал счётчика:

- параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике;

  • - журнал сервера БД:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике и сервере БД;

  • - пропадание и восстановление связи со счетчиком; Защищённость применяемых компонентов:

  • - механическая защита от несанкционированного доступа и пломбирование:

  • - счетчика;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - сервера;

  • -   защита на программном уровне информации при хранении, передаче, параметрировании:

  • - счетчика;

  • - сервера.

Возможность коррекции времени в:

  • - счетчиках (функция автоматизирована);

  • - ИВК (функция автоматизирована). Возможность сбора информации:

  • - о результатах измерений (функция автоматизирована). Цикличность:

  • - измерений 30 мин (функция автоматизирована);

  • - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт./экз.

1

2

3

Трансформатор тока

ТЛК-10

2

Трансформатор тока

ТОЛ-10

2

Трансформатор тока

ТПОЛ-1О

4

Трансформатор напряжения

ЗНОЛ.06

6

Счётчик электрической энергии многофункциональный

ПСЧ-4ТM.05MК.00

3

Счётчик электрической энергии многофункциональный

ПСЧ-4ТM.05M

1

Счётчик электрической энергии многофункциональный

ПСЧ-3ТM.05M

2

Продолжение таблицы 4

1

2

3

Счётчик электрической энергии многофункциональный

ПСЧ-4ТM.05MК.24

1

Устройство синхронизации времени

УССВ-2

1

Программное обеспечение

«АльфаЦЕНТР»

1

Паспорт-Формуляр

04.2015.ВКРМ-АУ.ФО-ПС

1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием АИИС КУЭ «ВКРМ», аттестованном ФГУП «ВНИИМС», аттестат об аккредитации № 01.00225-2011 от 29.06.2011.

Нормативные документы, устанавливающие требования к АИИС КУЭ

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ   34.601-90   «Информационная технология. Комплекс стандартов

на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем.

Основные положения».

Изготовитель

Общество с ограниченной ответственностью «ПКФ «Тенинтер» (ООО «ПКФ «Тенинтер»)

ИНН 7721777526

Юридический адрес: 109428, г. Москва, пр-кт Рязанский, д. 10, стр.2, помещ.УЬком. 12 Адрес: 109444, г. Москва, Ферганская ул., д. 6, стр. 2

Телефон: 8(495) 788-48-25

Факс: 8 (495) 788-48-25

E-mail: Sav2803@mail.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: 8 (495) 437-55-77

Факс: 8 (495) 437-56-66

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

в части внесения изменений

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119631, г. Москва, ул. Озерная, д. 46

Телефон: 8 (495) 437-55-77

Факс: 8 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» ноября 2023 г. № 2454

Лист № 1 Регистрационный № 72766-18                                           Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Миллиомметры МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток

Назначение средства измерений Миллиомметры МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток (далее - миллиомметры) предназначены для:

измерения электрического сопротивления постоянному току обмоток силовых и измерительных трансформаторов, обмоток электродвигателей, генераторов, линейных компенсаторов и обмоток другого оборудования с большой индуктивностью;

измерения электрического сопротивления постоянному току резисторов, шин и других цепей, не содержащих индуктивность;

измерения переходного электрического сопротивления контактов высоковольтных выключателей, избирателей устройств РПН, заземлителей, разъединителей и других разъемных и неразъемных контактных соединений;

снятия осциллограммы переключения контактора быстродействующего устройства РПН как со вскрытием, путем прямого подключения к контактам контактора, так и без его вскрытия, путем подключения к вводам трансформатора (используется метод DRM - Dynamic Resistance Measurement) (кроме МИКО-7М (А));

размагничивания магнитопровода силового и измерительного оборудования (только МИКО-9 (А) Измеритель сопротивления обмоток).

Описание средства измерений

Принцип действия миллиомметров МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток основан на измерении электрического сопротивления постоянному току используя 4-х проводную схему. Конструктивно приборы состоят из измерительного блока и измерительного кабеля с зажимами для подключения к измеряемому электрическому сопротивлению.

Миллиомметры выпускаются в трех базовых вариантах исполнения: МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток, которые отличаются диапазонами измерения, аппаратными и программными опциями, и в следующих модификациях: МИКО-7МА, МИКО-8МА, МИКО-9А Измеритель сопротивления обмоток, которые отличаются от базовых вариантов наличием встроенного аккумулятора.

Аппаратные и программные различия базовых вариантов миллиомметров и их модификаций представлены в таблице 1.

Общий вид миллиомметров с указанием места пломбирования от несанкционированного доступа представлен на рисунке 1.

Заводской номер наносится на маркировочную наклейку миллиомметра в виде цифробуквенного кода.

Место нанесения знака утверждения типа и заводского номера представлено на рисунке 2. Нанесение знака поверки на миллиомметры в обязательном порядке не предусмотрено.

1

Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru
Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru
Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru
Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru

Таблица 1 - Аппаратные и программные различия миллиомметров

Аппаратные опции

МИКО-7М

МИКО-8М

МИКО-9

Измеритель сопротивления обмоток

Количество измерительных кабелей

1

1

2

Количество одновременно присоединяемых выводов трехфазной обмотки

2

2

4

Дисплей

Монохромный, буквенноцифровой

Цветной графический

Средства управления прибором

Механические кнопки на передней панели

-

Виртуальные кнопки на дисплее

Разъем подключения к компьютеру

USB

USB

USB RS-485

Программные опции

Безразборный метод снятия осциллограммы контактора

Нет

Да

Да

Испытание на нагрев

Нет

Нет

Да

Режим размагничивания

Нет

Нет

Да

а)                              б)                                    в)

Рисунок 1 - Общий вид миллиомметров с указанием места пломбирования от несанкционированного доступа

а) МИКО-7М (МИКО-7МА)

б) МИКО-8М (МИКО-8МА)

в) МИКО-9 Измеритель сопротивления обмоток (МИКО-9А Измеритель сопротивления обмоток)

1 - Место пломбирования от несанкционированного доступа

Место нанесения знака утверждения типа и заводского номера

Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru

Рисунок 2 - Место нанесения знака утверждения типа и заводского номера

Программное обеспечение

Программное обеспечение (ПО) миллиомметров управляет работой структурных элементов измерительного блока и обеспечивает: расчет электрического сопротивления обмотки, сохранение результатов измерений в энергонезависимой памяти прибора и их вывод на дисплей миллиомметров. Программное обеспечение не оказывает влияния на метрологические характеристики прибора.

Конструкция СИ исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Номер версии (идентификационный номер) ПО

Миллиомметры МИКО-7М(А)

Миллиомметры МИКО-8М(А)

МИКО-9(А) Измеритель сопротивления обмоток

не ниже 1.0

не ниже rev.2.2.00.000

не ниже rev.2.2.00.000

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристик

Значение

Диапазон измерений электрического

сопротивления постоянному току, Ом

МИКО-7М(А)

от 10-6 до 2000

МИКО-8М(А)

от 10-6 до 10000

МИКО-9(А)

от 10-6 до 30000

Наименование характеристик

Значение

Пределы допускаемой основной относительной погрешности измерений электрического сопротивления постоянному току 5, %

Поддиапазон, Ом         Сила тока, А

от 0,000001 до 0,25               10

от 0,001 до 10                      1

от 0,01 до 100                     0,1

от 0,1 до 1000                    0,01

от 0,1 до 2000                   0,005

от 1 до 10000 (кроме            0,001

МИКО-7М (А))

от 10 до 30000 (только         0,0005

МИКО-9 (А))

±[O,1+O,0003<O,25/R - 1)] ±[O,1+O,000005<10/R - l)14] ±[O,1+O,OOOOO5<100/R - I)14] ±[0,1+0,000005-(1000/R - I)14] ±[0,1+0,000005 <200O/R - I)14] ±[0,1+0,000005-(10000/R - l)14]

±[0,1+0,000005-(30000/R - l)14] где R- измеренное значение электрического сопротивления, Ом

Пределы допускаемой дополнительной относительной погрешности измерений электрического сопротивления в рабочем диапазоне температуры окружающего воздуха

не более пределов основной погрешности

Диапазон измерений силы электрического тока в режиме DRM, А

от 0,1 до 10

Пределы допускаемой основной относительной погрешности измерений силы электрического тока в режиме DRM, %

±[1+0,04(10/1 - 1)] где I - измеренное значение силы электрического тока, А

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Максимально потребляемая мощность, Вт, не более

120

Параметры электрического напряжения питания:

- напряжение переменного тока (действующее значение), В

от 90 до 253

- напряжение постоянного тока, В

от 127 до 354

Продолжительность работы от аккумуляторной батареи в режиме ожидания или при выходной мощности 1 Вт, часов, не менее

8

Продолжительность заряда полностью разряженной аккумуляторной батареи, часов, не более

3

Габаритные размеры измерительного блока, мм

270x250x130

Степень защиты измерительного блока от окружающей среды в транспортном положении

IP67

Степень защиты измерительного блока от окружающей среды в рабочем положении (при открытой крышке)

IP40

Масса измерительного блока с блоком аккумулятора, кг, не более

4

Класс защиты от поражения электрическим током

I

Условия эксплуатации:

от -20 до +55

- температура окружающей среды, °С

до 95 (без

- относительная влажность, %

конденсации влаги)

Средний срок службы, лет

10

Средняя наработка на отказ, ч

10000

Знак утверждения типа

Наносится на титульные листы формуляра и руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Измерительный блок

в соответствии с заказом

1 шт.

Сетевой кабель

018.09.00.000

1 шт.

Провод заземления

010.01.00.000

1 шт.

Удлинитель измерительного кабеля1)

031.20.00.000

1 шт./22* шт.

Кабель измерительный1)

041.18.00.000

1 шт.

Кабель измерительный|*’2*

041.18.00.000-01

1 шт.

Кабель измерительный1*

041.26.00.000

1 шт.

Кабель измерительный1*’2*

041.26.00.000-01

1 шт.

Кабель измерительный1*

041.19.00.000

1 шт.

Кабель измерительный1*

041.21.00.000

1 шт.

Комплект из трёх кабелей закорачивания1*’3*

035.31.00.000

1 шт.

Комплект из трёх кабелей закорачивания и соединения обмоток НН и ВН1*’3*

041.23.00.000

1шт.

Кабель USB 2.0 А-В4)

1 шт.

Вилка КМВЬАХ-6Р1*’2*

1 шт.

Переходник для образцовой катушки1*

023.12.00.000

2 шт.

Эквивалент нулевого сопротивления

023.15.00.000

1 шт.

Шунт 75 ШСМ М3.75А-0,5

1 шт.

Резистор добавочный1*’3*

032.25.00.000

1 шт.

Предохранитель на 2А

2 шт.

Руководство по эксплуатации

141.00.00.000 РЭ

1 экз.

Формуляр

141.00.00.000 ФО

1 экз.

Сумка для прибора1*

126.06.00.000

1 шт.

Сумка для прибора №2

126.06.02.000

1 шт.

1* по заказу

2* только МИКО-9(А) Измеритель сопротивления обмоток

3* кроме МИКО-7М(А)

4* по заказу для МИКО-7М(А) и в основной комплектации для МИКО-8М(А), МИКО-9(А) Измеритель сопротивления обмоток

Сведения о методиках (методах) измерений

Приведены в разделе 2 руководства по эксплуатации 141.00.00.000 РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ IEC 61010-1-2014 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»;

ГОСТ Р МЭК 61326-1-2014 «Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования»;

ТУ 26.51.66-141-41770454-2022 (взамен ТУ 26.51.43-141-41770454-2017) «Миллиомметры МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток и их модификации: МИКО-7МА, МИКО-8МА, МИКО-9А Измеритель сопротивления обмоток. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)

ИНН 3812045829

Адрес: 664033, г. Иркутск, ул. Лермонтова, д. 130, оф. 226

Юридический адрес: 196140, г. Санкт-Петербург, п. Шушары, ул. Кокколевская (Пулковское), д. 1, лит. А, помещ. 42-Н

Тел.: (3952) 719-148; Факс: (3952) 42-89-21

Web-сайт: www.skbpribor.ru; скбэп.рф

E-mail: skb@skbpribor.ru

Испытательный центр

Восточно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский    научно-исследовательский    институт    физико-технических

и радиотехнических измерений» (Восточно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес: 664056, г. Иркутск, ул. Бородина, д. 57

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Тел/факс: (3952) 46-83-03; факс: (3952) 46-38-48

Web-сайт: www.vniiftri-irk.ru

E-mail: office@vniiftri-irk.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

в части вносимых изменений

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314490.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» ноября 2023 г. № 2454

Лист № 1 Регистрационный № 79588-20 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти (СИКН) № 1521. Приемо-сдаточный пункт «АРКТИКГАЗ»

Назначение средства измерений

Система измерений количества и показателей качества нефти (СИКН) № 1521. Приемосдаточный пункт «АРКТИКГАЗ» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.

Описание средства измерений

Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефти, транспортируемой по трубопроводам, с помощью счетчиков-расходомеров массовых. Выходные электрические сигналы счетчиков-расходомеров массовых поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из блока измерительных линий (БИЛ), блока измерений показателей качества нефти (далее - БИК), системы сбора, обработки информации и блока рабочего эталона расхода (БРЭР). Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на СИКН и ее компоненты.

СИКН состоит из одной рабочей и одной контрольно-резервной измерительных линий.

В состав СИКН входят следующие средства измерений (СИ):

  • - счетчики-расходомеры массовые Micro Motion, модели CMF (далее - СРМ), тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под номером (далее - регистрационный №) 45115-16;

  • - преобразователи давления измерительные КМ35, регистрационный № 71088-18;

  • - датчики температуры Rosemount 3144P, регистрационный № 63889-16;

  • -   преобразователи плотности и расхода CDM, модели CDM100P, регистрационный № 63515-16;

  • - расходомер-счетчик ультразвуковой OPTISONIC 3400, регистрационный № 57762-14;

  • - влагомеры поточные модели L, регистрационный № 56767-14.

В систему сбора, обработки информации и управления СИКН входят:

  • - контроллеры измерительные FloBoss S600+, (далее - ИВК), регистрационный № 64224-16;

  • - преобразователи измерительные постоянного тока ПТН-Е2Н, регистрационный № 42693-15;

  • - устройство распределенного ввода-вывода SIMATIC ET200, регистрационный № 66213-16;

- автоматизированные рабочие места (АРМ) оператора СИКН с аттестованным программным обеспечением (ПО) «ГКС Расход НТ».

В состав СИКН входят показывающие средства измерений:

- манометры избыточного давления, вакуумметры и мановакуумметры показывающие МП-У, ВП-У, МВП-У (модели МП4-У), регистрационный № 10135-15;

- манометры, вакуумметры и мановакуумметры показывающие для точных измерений МПТИ, ВПТИ и МВПТИ (модели МПТИ-У2), регистрационный № 26803-11;

- термометры ртутные стеклянные лабораторные ТЛ-4, регистрационный № 303-91.

Для проведения поверки и контроля метрологических характеристик (КМХ) СРМ применяется установка поверочная СР (далее - ПУ), регистрационный № 27778-15, применяемая в качестве рабочего эталона 1 разряда.

СИКН обеспечивает выполнение следующих основных функций:

  • - автоматическое измерение массового расхода нефти в рабочем диапазоне от 28 до 188 т/ч;

  • - автоматические измерения массы брутто нефти прямым методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности;

  • - автоматизированные вычисления массы нетто нефти, как разности массы брутто нефти и массы балласта по результатам измерений механических примесей в нефти в испытательной лаборатории, массовой концентрации хлористых солей в нефти в испытательной лаборатории и массовых долей воды в нефти. Определение массовой доли воды осуществляется в испытательной лаборатории. Допускается определение массовой доли воды, используя результаты измерений объемной доли воды с помощью ПВЛ и пересчитанной в массовую долю;

  • - автоматические измерения плотности (кг/м3), объемной доли воды (%);

  • - измерения давления (МПа) и температуры (°С) нефти автоматические и с помощью показывающих СИ давления и температуры нефти соответственно;

  • - обработка и регистрация результатов измерений при проведении КМХ рабочего СРМ с применением контрольно-резервного СРМ, применяемого в качестве контрольного;

  • - обработка и регистрация результатов измерений при проведении КМХ и поверки СРМ с применением ПУ;

  • - автоматический и ручной отбор проб нефти согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

  • - автоматический контроль параметров нефти, их индикацию и сигнализацию нарушений установленных границ;

  • - защиту информации от несанкционированного доступа установкой логина и паролей разного уровня доступа;

  • - регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти.

Возможность нанесения знака поверки на СИКН не предусмотрена. Заводской номер СИКН нанесен лазерной гравировкой на фирменную табличку, размещенную перед входом в блок-бокс СИКН.

Программное обеспечение

ПО обеспечивает реализацию функций СИКН. ПО СИКН реализовано в ИВК и компьютерах АРМ оператора. ПО ИВК и АРМ оператора настроено для работы и испытано при испытаниях СИКН в целях утверждения типа. Идентификационные данные ПО приведены в таблице 1 и таблице 2.

Таблица 1 - Идентификационные данные ПО ИВК

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

LinuxBinary.app

Номер версии (идентификационный номер) ПО

06.25

Цифровой идентификатор ПО

0x1990

Алгоритм вычисления цифрового идентификатора

CRC16

Таблица 2 - Идентификационные данные ПО АРМ оператора «ГКС расход НТ»

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ГКС Расход НТ

Номер версии (идентификационный номер) ПО

4.0

Цифровой идентификатор ПО

70796488

Алгоритм вычисления цифрового идентификатора

CRC32

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Метрологические и технические характеристики

Метрологические и основные технические характеристики, включая показатели точности и показатели качества измеряемой среды, приведены в таблице 3 и таблице 4.

Таблица 3 - Метрологические характеристики СИКН

Наименование характеристики

Значение

Диапазон измерений расхода, т/ч

от 28 до 188

Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

±0,25

Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

±0,35

Таблица 4 - Основные технические характеристики СИКН

Наименование характеристики

Значение

Измеряемая среда

нефть по ГОСТ Р 51858

Количество измерительных линий, шт.

2 (1 рабочая и 1 контрольно-резервная)

Избыточное давление измеряемой среды, МПа:

  • - минимально допустимое

  • - рабочее

  • - максимально допустимое

0,29 от 0,29 до 2,1

2,5

Температура измеряемой среды, °С

  • - рабочая

  • - минимально допустимая

  • - максимально допустимая (расчетная)

от + 20 до + 40

20,0

60,0

Плотность измеряемой среды при температуре 20 °С, кг/м3

от 750 до 850

Плотность измеряемой среды при рабочих условиях, кг/м3

от 735 до 850

Вязкость кинематическая измеряемой среды при температуре 20 °С, сСт, не более

10

Массовая доля воды, %, не более

0,5

Концентрация хлористых солей, мг/дм3, не более

100

Массовая доля механических примесей, %, не более

0,05

Наименование характеристики

Значение

Массовая доля парафина для предприятий РФ (при сдаче на экспорт), %, не более

9,0 (6,0)

Массовая доля сероводорода, млн-1 (ppm), не более

20

Массовая доля серы, %, не более

0,6

Массовая доля метил- и этил-меркаптанов в сумме, млн-1 (ppm), не более

40

Давление насыщенных паров при температуре измеряемой среды 37,8 °С, кПа (мм рт.ст.), не более

66,7 (500)

Содержание свободного газа

не допускается

Параметры электрического питания:

  • - напряжение переменного тока, В

  • - частота переменного тока, Гц

220±22 однофазное,

380±38 трехфазное

50±1

Температура воздуха внутри помещения СОИ, °С

от + 20 до + 30

Температура воздуха внутри помещения блок-бокса СИКН, °С

от + 10 до + 35

Режим работы СИКН

непрерывный

Средний срок службы, лет, не менее

10

Знак утверждения типа наносится в нижней части титульного листа инструкции по эксплуатации СИКН.

Комплектность средства измерений Комплектность СИКН приведена в таблице 5.

Таблица 5 - Комплектность СИКН

Наименование

Обозначение

Количество

Система измерений количества и показателей качества нефти (СИКН) №  1521. Приемо-сдаточный пункт

«АРКТИКГАЗ», заводской № 869

-

1 шт.

Система измерений количества и показателей качества нефти (СИКН) №  1521. Приемо-сдаточный пункт

«АРКТИКГАЗ». Руководство по эксплуатации

579.16.1.003.014 РЭ

1 экз.

Сведения о методиках (методах) измерений

приведена в документе ГКС-004-2020 «Инструкция. ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти (СИКН) № 1521. Приемосдаточный пункт «АРКТИКГАЗ» (свидетельство об аттестации методики (метода) измерений № 01.000257-2013/24014-20 от 25.02.2020 г., номер в реестре Федерального информационного фонда по обеспечению единства измерений ФР.1.29.2020.36975).

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Изготовитель

ООО Научно-производственное предприятие «ГКС» (ООО НПП «ГКС»)

ИНН 1655107067

Адрес: 420107, Республика Татарстан, г. Казань, ул. Тази Гиззата, д. 3 Телефон: 8 (843) 221-70-00

Факс: 8 (843) 221-70-01

Е-mail: mail@nppgks.com

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-ая Азинская, д. 7 «а»

Телефон: 8 (843) 272-70-62

Факс: 8 (843) 272-00-32

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» ноября 2023 г. № 2454

Лист № 1 Регистрационный № 81850-21                                          Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Гири классов точности Е1, Е2, F1, F2, М1

Назначение средства измерений

Гири классов точности Е1, Е2, F1, F2, М1 (далее - гири) предназначены для хранения и передачи единицы массы в качестве средства измерений и эталонных гирь по Государственной поверочной схеме для средств измерений массы.

Описание средства измерений

Принцип действия гирь основан на пропорциональности их массы и веса, воздействующего на твердую поверхность, на которой они покоятся. О массе испытуемых гирь судят по массе уравновешивающих их эталонных гирь и отношению соответствующих им показаний весов.

Данный тип средств измерений выпускается под зарегистрированной торговой маркой GrkicH.

Гири номинальных значений массы от 1 мг до 500 мг изготавливаются в виде многоугольных пластинок из нержавеющей стали аустенитного класса, алюминия, нейзильбера или кобальта.

Гири массой к10к мг (к = 0, 1, 2) имеют форму треугольника; гири массой 240к мг (к = 0, 1, 2) имеют форму квадрата; гири массой 540к мг (к = 0, 1, 2) имеют форму пятиугольника.

Гири класса точности E1 номинальных значений массы от 1 г до 20 кг включительно изготавливаются из нержавеющей стали аустенитного класса цилиндрической формы с головкой и не имеют подгоночных полостей.

Гири класса точности E2 номинальных значений массы от 1 г до 20 кг включительно изготавливаются из нержавеющей стали аустенитного класса цилиндрической формы с головкой или без головки и не имеют подгоночных полостей.

Гири классов точности F1, F2, M1 номинальных значений массы от 1 г до 20 кг включительно изготавливаются из нержавеющей стали аустенитного класса цилиндрической формы с головкой или без головки.

Гири классов точности F1, F2, M1 номинальных значений массы 5 кг, 10 кг и 20 кг могут изготавливаются из нержавеющей стали аустенитного класса цилиндрической формы с ручкой или параллелепипедной формы с ручкой.

Гири класса точности M1 номинальными значениями массы 5 кг, 10 кг и 20 кг могут изготавливаться из чугуна параллелепипедной формы с ручкой.

Гири классов точности F1, F2, M1 номинальных значений массы от 1 г до 10 г включительно изготавливаются цилиндрической формы из нержавеющей стали в виде моноблока без подгоночных полостей.

Гири классов точности F1, F2 номинальных значений массы от 20 г до 20 кг включительно могут иметь подгоночную полость, закрываемую с помощью резьбовой пробки со шлицем под отвертку или пробки.

Гири класса точности M1 номинальных значений массы от 20 г до 200 г включительно могут иметь подгоночную полость.

Гири класса точности M1 номинальных значений массы от 500 г до 20 кг включительно имеют подгоночную полость закрываемую с помощью пробки.

Гири номинальных значений массы 5 кг, 10 кг, 20 кг могут быть выполнены с проточкой по внешнему контуру гири.

Гири классов точности E2, F1, F2, M1 номинальных значений массы от 1 г до 20 кг могут быть выполнены как с поднутрением так и без поднутрения.

Гири изготавливаются отдельно или в наборах.

Наборы изготавливаются в следующих составах:

- 12 гирь с номинальными значениями массы от 1 мг до 500 мг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

- 16 гирь с номинальными значениями массы от 1 мг до 5 г включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

- 21 гиря с номинальными значениями массы от 1 мг до 100 г включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

- 24 гири с номинальными значениями массы от 1 мг до 500 г включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

- 25 гирь с номинальными значениями массы от 1 мг до 1 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

- 28 гирь с номинальными значениями массы от 1 мг до 5 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

- 29 гирь с номинальными значениями массы от 1 мг до 10 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

- 20 гирь с номинальными значениями массы от 10 мг до 500 г включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

- 21 гиря с номинальными значениями массы от 10 мг до 1 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

- 24 гири с номинальными значениями массы от 10 мг до 5 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

- 9 гирь с номинальными значениями массы от 1 г до 100 г включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

- 12 гирь с номинальными значениями массы от 1 г до 500 г включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

- 13 гирь с номинальными значениями массы от 1 г до 1 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

- 16 гирь с номинальными значениями массы от 1 г до 5 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

- 17 гирь с номинальными значениями массы от 1 г до 10 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

- 4 гири с номинальными значениями массы от 1 кг до 5 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр;

- 5 гирь с номинальными значениями массы от 1 кг до 10 кг включительно, упакованных в деревянный, или алюминиевый, или пластиковый футляр.

Набор может состоять из гирь, образующих одну или несколько декад номинальных значений массы. Набор гирь, состоящий из одной или нескольких декад, может включать в себя дополнительные гири. Состав каждой декады соответствует одному из следующих числовых рядов, где n - целое положительное или отрицательное число, или нуль:

  • -  (1;1;2;5) • 10n кг;

  • -  (1;1;1;2;5) • 10n кг;

  • -  (1;2;2;5) • 10n кг;

  • -  (1;1;2;2;5) • 10n кг.

Набор гирь может также состоять из нескольких гирь одного значения массы.

Для отличия в наборах гирь с одинаковыми номинальными значениями массы используются одна или две звездочки, или точки, нанесенные на верхней плоскости.

Гири могут быть сформированы в виде комплекта и помещены в один футляр по заявлению заказчика. При этом каждая гиря со своим паспортом входит в комплект как отдельное средство измерений со своим заводским номером, который приводится на маркировочной табличке.

Заводской номер гирь и наборов гирь в виде цифрового обозначения, состоящий из одиннадцати арабских цифр, который одновременно содержат и дату изготовления, приведен на маркировочной табличке в виде наклейки, расположенной на боковой стенке футляра гирь или набора гирь.

На гири наносится маркировка в соответствии с ГОСТ OIML R 111-1-2009.

Для предотвращения несанкционированной изменения метрологических характеристик на уплотнительный диск подгоночной полости наносится знак поверки в соответствии

с ГОСТ OIML R 111-1-2009.

Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru
Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид гирь из нержавеющей стали с номинальной массой от 1 г до 20 кг цилиндрической формы с головкой

Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru

Рисунок 2 - Общий вид гирь из нержавеющей стали с номинальной массой от 1 г до 20 кг без головки

Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru
Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru

Рисунок 3 - Общий вид гирь из нержавеющей стали с номинальной массой от 5 кг до 20 кг цилиндрической формы с ручкой и параллелепипедной формы с ручкой

Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru

Рисунок 4 - Общий вид гирь из чугуна с номинальной массой от 5 кг до 20 кг параллелепипедной формы с ручкой

Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru

стали

с

Рисунок 5 - Общий вид гирь из нержавеющей

Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru

номинальной массой от 1 мг до 500 мг

Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru

Рисунок 6 - Общий вид наборов гирь

Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru
Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru

Рисунок 7 - Общий вид наборов гирь

Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru

Рисунок 8 - Общий вид гирь с футлярами

Место нанесения знака поверки

Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru

Рисунок 8 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки

Маркировка гирь, наборов гирь, комплектов выполняется на табличке, закрепленной на футлярах, и содержит (как минимум) следующие сведения: наименование торговой марки GrkicH; заводской номер гирь или набора гирь; обозначение гирь или набора гирь; регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений; наименование изготовителя; обозначение ГОСТ OIML R 111-1-2009; знак утверждения типа; год изготовления.

Обозначение гирь и наборов гирь, приведенное на футлярах, имеет вид Z1 GrkicH Z2 Z3, где:

Zi - обозначение «Гиря» или «Набор гирь»;

Z2 - обозначение номинального значения массы гири или диапазона номинальных значений массы для набора;

Z3 - обозначение класса точности гирь по ГОСТ OIML R 111-i-2009.

Пример: Набор гирь GrkicH (1 г-500 г) Е1.

Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru
Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru

Место нанесения знака утверждения типа (на маркировочной табличке)

Место нанесения заводского номера

Рисунок 9 - Общий вид титульной страницы паспорта и маркировочных табличек

Метрологические и технические характеристики

Таблица 1 - Пределы допускаемой абсолютной погрешности гирь ±дт.

Номинальное значение массы гирь

Пределы допускаемой абсолютной погрешности гирь ±дт, мг, для классов точности

Ei

E2

F1

F2

M1

20 кг

10

30

100

300

1000

10 кг

5,0

16

50

160

500

5 кг

2,5

8,0

25

80

250

2 кг

1,0

3,0

10

30

100

1 кг

0,5

1,6

5,0

16

50

500 г

0,25

0,8

2,5

8,0

25

200 г

0,10

0,3

1,0

3,0

10

100 г

0,05

0,16

0,5

1,6

5,0

50 г

0,03

0,10

0,3

1,0

3,0

20 г

0,025

0,08

0,25

0,8

2,5

10 г

0,020

0,06

0,20

0,6

2,0

5 г

0,016

0,05

0,16

0,5

1,6

Продолжение таблицы 1

Номинальное значение массы гирь

Пределы допускаемой абсолютной погрешности гирь ±дт, мг, для классов точности

E1

E2

F1

F2

M1

2 г

0,012

0,04

0,12

0,4

1,2

1 г

0,010

0,03

0,10

0,3

1,0

500 мг

0,008

0,025

0,08

0,25

0,80

200 мг

0,006

0,020

0,06

0,20

0,60

100 мг

0,005

0,016

0,05

0,16

0,50

50 мг

0,004

0,012

0,04

0,12

0,40

20 мг

0,003

0,010

0,03

0,10

0,30

10 мг

0,003

0,008

0,025

0,08

0,25

5 мг

0,003

0,006

0,020

0,06

0,20

2 мг

0,003

0,006

0,020

0,06

0,20

1 мг

0,003

0,006

0,020

0,06

0,20

Таблица 2 - Диапазоны допускаемых значений плотности материала гирь

Номинальное значение массы гирь

Диапазоны допускаемых значений плотности материала гирь Pmin, Pmax, 103кгм-3, для классов точности гирь

E1

E2

F1

F2

M1

> 100 г

7,934-8,067

7,81-8,21

7,39-8,73

6,4-10,7

> 4,4

50 г

7,92-8,08

7,74-8,28

7,27-8,89

6,0-12,0

> 4,0

20 г

7,84-8,17

7,50-8,57

6,6-10,1

4,8-24,0

> 2,6

10 г

7,74-8,28

7,27-8,89

6,0-12,0

> 4,0

> 2,0

5 г

7,62-8,42

6,9-9,6

5,3-16,0

> 3,0

-

2 г

7,27-8,89

6,0-12,0

> 4,0

> 2,0

-

1 г

6,9-9,6

5,3-16,0

> 3,0

-

-

500 мг

6,3-10,9

> 4,4

> 2,2

-

-

200 мг

5,3-16,0

> 3,0

-

-

-

100 мг

> 4,4

-

-

-

-

50 мг

> 3,4

-

-

-

-

20 мг

> 2,3

-

-

-

-

Таблица 3 - Максимальные значения шероховатости поверхности гирь

Шероховатость поверхности

Класс точности гирь

E1

E2

F1

F2

Rz, мкм

0,5

1

2

5

Ra, мкм

0,1

0,2

0,4

1

Таблица 4 - Пределы допускаемых абсолютных значений остаточной намагниченности М,

выраженные в единицах остаточной магнитной индукции иМ

Максимальная остаточная магнитная индукция

Класс точности ги

рь

E1

E2

F1

F2

M1

иоМ, мкТл

2,5

8

25

80

250

Таблица 5 - Пределы допускаемых абсолютных значений магнитной восприимчивости %.

Номинальное значение массы гирь m

Максимальные значения магнитной восприимчивости гирь % в зависимости от их класса точности

E1

E2

F1

F2

m < 1 г

0,25

0,9

10

-

2 г< m < 10 г

0,06

0,18

0,7

4

20 г< m

0,02

0,07

0,2

0,8

Таблица 6 - Основные технические характеристики.

Наименование характеристики

Значение

Условия эксплуатации:

1) температура окружающего воздуха, оС

- для гирь классов точности М1

от -30 до +50

- для гирь классов точности E1, E2, F1, F2

от +10 до +35

2 ) относительная влажность воздуха, %

от 30 до 80

Изменение температуры в течение 1 часа, °С не более

- гири классов точности E1, E2, F1, F2

±0,5

- гири классов точности M1

±2

Средняя наработка до отказа, часов

- гири классов точности E1, E2

10000

- гири классов точности F1, F2, M1

5000

Средний срок службы, лет

10

Знак утверждения типа

наносится на паспорт типографским способом и на табличку, закрепленную на футляре, в виде наклейки, выполненной методом термопечати.

Комплектность средства измерений

Таблица 7 - Комплектность одиночных гирь

Наименование

Обозначение

Кол-во

Гиря

см. паспорт

1 шт.

Деревянный, пластиковый или металлический футляр

-

1 шт.

Паспорт

-

1 экз.

Перчатка

-

см. паспорт

Захват

-

см. паспорт

Пинцет

-

см. паспорт

Салфетка из микрофибры

-

см. паспорт

Таблица 8 - Комплектность наборов гирь

Наименование

Обозначение

Кол-во

Набор гирь

см. паспорт

1 набор

Деревянный, пластиковый или металлический футляр

-

1 шт.

Паспорт

-

1 шт.

Перчатка

-

см. паспорт

Захват

-

см. паспорт

Пинцет

-

см. паспорт

Салфетка из микрофибры

-

см. паспорт

Сведения о методиках (методах) измерений

приведены в разделе 4 «Эксплуатация и хранение» документа «Гири классов точности Е1, Е2, F1, F2, М1. Паспорт».

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ OIML R 111-1-2009 Государственная система обеспечения единства измерений. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3, M3. Часть 1. Метрологические и технические требования. Испытания;

Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 4 июля 2022 г. № 1622;

Техническая документация «Changzhou Fuyue Weight Co. LTD», КНР.

Правообладатель

«Changzhou Fuyue Weight Co. LTD», КНР Адрес: 25#, South Construct Road, Choumou, Bieqiao Town, Liyang City, Jiangsu Province, 213324, P.R.C.

Телефон: +86-0519-87820088

Web-сайт: www.fuyue.biz

E-mail: sales006@fuyue.biz

Изготовитель

«Changzhou Fuyue Weight Co. LTD», КНР Адрес: 25#, South Construct Road, Choumou, Bieqiao Town, Liyang City, Jiangsu Province, 213324, P.R.C.

Телефон: +86-0519-87820088

Web-сайт: www.fuyue.biz

E-mail: sales006@fuyue.biz

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: +7 (812) 251-76-01 Факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» ноября 2023 г. № 2454

Лист № 1

Всего листов 5

Регистрационный № 86544-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мониторы артериального давления и частоты пульса суточные TM

Назначение средства измерений

Мониторы артериального давления и частоты пульса суточные TM (далее - мониторы) предназначены для измерений и отображения систолического и диастолического артериального давления и частоты пульса с целью диагностики артериальной гипертензии, а также классификации параметров артериального давления.

Описание средства измерений

Принцип действия мониторов основан на анализе изменения параметров осцилляций давления воздуха в манжете при плавном снижении его величины.

Измерения артериального давления производятся в двух режимах, автоматическом и ручном. В режиме автоматических измерений в установленные интервалы времени происходят измерения, после чего результаты записываются на внутреннюю память устройства для последующей передачи данных. В ручном режиме измерения выполняются при нажатии клавиши Start/Stop. Результаты измерений сохраняются в памяти прибора.

Конструктивно мониторы выполнены в корпусе из ударопрочной пластмассы, внутри которого расположены плата с основными электронными узлами монитора и батарейный отсек. На корпусе расположен ЖК-дисплей (модификация TM-2441 имеет 2 ЖК-дисплея), кнопки управления монитором, пневморазъем для подключения к монитору пневмотрубки манжеты, и разъем micro USB (RS-232C для модификации TM-2430) для передачи результатов измерений на ПК (периферийное устройство), использующий аналитическое ПО.

Мониторы изготавливаются в модификациях TM-2430, TM-2440, TM-2441, которые отличаются диапазонами измерений, комплектацией и внешним видом.

Общий вид мониторов приведен на рисунках 1-3.

Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид модификации TM-2430

Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru

Рисунок 2 - Общий вид модификации

TM-2440

Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru

/ГЮ

- Общий вид модификации

TM-2441

Рисунок 3

Пломбирование мониторов от несанкционированного доступа не предусмотрено.

Заводской и/или серийный номер мониторов наносится на корпус при помощи наклейки.

Конструкция не предусматривает нанесение знака поверки на мониторы.

МОНИТО Р Д РТЕРИ АЛ ЬНОГО ДАВЛ ЕН ИЯ1 И ЧАСТОТЫ ПУЛЬСА СУТОЧНЫЙ

Приказ Росстандарта №2454 от 24.11.2023, https://oei-analitika.ru

МОДЕЛЬ: ТМ-2440

Диапазон измерений: 3 0-2 80 мм рт.ст.      i + i

Питание: = З ОВ 2x1,5В АД LR6           Г

— 2.4В 2x1,2В АА HR6 1 in г, и

АО      С€ я

Разработано "A&D Сатрапу Ltd»**, Япония

С де га и а ь Японии.

Рисунок 4 - Место нанесения знака утверждения типа

Программное обеспечение

Мониторы имеют внутреннее и внешнее программное обеспечение. Внутреннее ПО является метрологически значимым и предназначено для обработки и записи результатов измерений. Внешнее ПО не является метрологически значимым и предназначено для выгрузки измеренных значений с монитора на персональный компьютер.

Конструкция средств измерений полностью исключает несанкционированные настройки и вмешательства, приводящие к искажению результатов измерений.

Уровень защиты программного обеспечения «Высокий» в соответствии с Р50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные

(признаки)

Значение

ТМ-2441

ТМ-2440

ТМ-2430

Идентификационное наименование

ПО

-

-

-

Номер версии (идентификационный номер) ПО, не ниже

064

064

-25

Цифровой идентификатор ПО

-

-

-

Метрологические и технические характеристики

Метрологические и основные технические характеристики приведены в таблицах 2-3.

Таблица 2 - Метрологические характеристики

Наименования характеристики

Значение

Диапазон показаний давления в манжете, мм рт. ст.

  • - ТМ-2441 и ТМ-2440

  • - ТМ-2430

от 0 до 299

от 0 до 320

Диапазон измерений давления в манжете, мм рт. ст.

  • - ТМ-2441 и ТМ-2440

  • - ТМ-2430

от 30 до 280

от 40 до 280

Пределы допускаемой абсолютной погрешности при измерении давления в манжете, мм рт. ст.

±3

Диапазон измерений частоты пульса, мин -1

от 30 до 200

Пределы допускаемой относительной погрешности при измерении частоты пульса, %

±5

Таблица 3 - Основные технические характеристики

Наименования характеристики

Значение

Напряжение питания, В

  • - ТМ-2441 и ТМ-2440

  • - ТМ-2430

3,0 или 2,4 (в зависимости от типа элемента питания)

4,5 или 3,6 (в зависимости от типа элемента питания)

Масса без учета манжеты и элементов питания, кг, не более

  • - ТМ-2441

  • - ТМ-2440

  • - ТМ-2430

0,149

0,132

0,165

Габаритные размеры без учета манжеты (длинахширинахвысота), мм не более:

  • - ТМ-2441 и ТМ-2440

  • - ТМ-2430

104,5Х72,6Х27,0

110,0x79,2x29,7

Источник питания

  • - ТМ-2441 и ТМ-2440

  • - ТМ-2430

  • 2 элемента питания типа АА

  • 3 элемента питания типа АА

Максимальное количество записанных результатов измерений, шт.

  • - ТМ-2441 и ТМ-2440

  • - ТМ-2430

600

300

Условия эксплуатации:

  • - Температура окружающего воздуха, оС

  • - Относительная влажность (без конденсации), %

  • - Атмосферное давление, гПа

от +10 до +40

от 30 до 85 от 700 до 1060

Условия хранения и транспортирования

  • - Температура окружающего воздуха, оС

  • - Относительная влажность (без конденсации), %

  • - Атмосферное давление, гПа

от -20 до +60 (от -20 до +55 для модификации ТМ-2430) от 10 до 95

от 700 до 1060

Знак утверждения типа

наносится типографским способом на наклейку, расположенную на задней панели прибора и (или) на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность средств измерений

Наименование

Обозначение

Количество

Монитор-основной блок в корпусе

ТМ-2441,

ТМ-2440, ТМ-2430

1 шт.

Руководство по эксплуатации

-

1 шт.

Элемент питания

-

3 шт. для модификации ТМ-2430;

2 шт. для модификаций ТМ-2440 и ТМ-2441

Манжета (стандартная) для взрослых для левой руки

-

1 шт.

Манжета (большая) для взрослых для левой руки

-

1 шт. для модификации

ТМ-2441

Ремень

-

1 шт.

Наплечный пояс

-

1 шт. для модификации ТМ-2430

Зажим

-

1 шт.

Лист записи

-

10 шт.

Чехол на манжету

-

2 шт. для модификации ТМ-2430;

1 шт. для модификации ТМ-2440

Чехол на манжету (стандартный)

-

1 шт. для модификации

ТМ-2441

Чехол на манжету (большой)

-

1 шт. для модификации

ТМ-2441

Чехол (кейс) для переноски

-

1 шт.

Сумка-чехол (кейс) для хранения

-

1 шт. для модификаций

ТМ-2440 и ТМ-2441

Кабель USB

-

1 шт. для модификаций

ТМ-2440 и ТМ-2441

Сведения о методиках (методах) измерений

приведены в разделе «Описание принципов, на которых основана работа медицинского изделия, и их особенности» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к мониторам артериального давления и частоты пульса суточным TM

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ГОСТ 31515.3-2012 Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 3. Дополнительные требования к электромеханическим системам измерения давления крови;

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3464 «Об утверждении государственной поверочной схемы для электродиагностических средств измерений медицинского назначения»;

Стандарт предприятия A&D Company, Limited.

Правообладатель

A&D Company, Limited, Япония

Адрес: 3-23-14, Higashi-lkebukuro, Toshima-ku, Tokyo, 170-0013, Япония

Изготовитель

A&D Company, Limited, Япония

Адрес: 3-23-14, Higashi-lkebukuro, Toshima-ku, Tokyo, 170-0013, Япония

Производственные площадки:

A&D Company, Limited, Япония

Адрес: 1-243 Asahi, Kitamoto-shi, Saitama-ken, 364-8585, Япония

A&D Manufacturing Company, Limited (Tsukuba Factory), Япония

Адрес: 4210-15, Takasai, Shimotsuma-shi, Ibaraki-ken, 304-0031, Япония

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66

E-mail: office@vniims.ru,

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
