Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «19» сентября 2018 г. №1997

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

(в редакции, утвержденной приказом Росстандарта №1997 от 19.09.2018)

Термопреобразователи сопротивления ТСМ 9418, ТСП 9418

Термопреобразователи сопротивления ТСМ 9418, ТСП 9418 (далее -термопреобразователи) предназначены для измерения температуры жидких и газообразных сред в химической, нефтегазовой и других областях промышленности и могут применяться во взрывоопасных зонах, в которых могут содержаться аммиак, азотоводородная смесь, углекислый газ, природный газ или конвертированный газ и его компоненты, а также агрессивные примеси сероводорода (H2S) и сернистого ангидрида (SO2) в допустимых пределах по ГОСТ 12.1.005-88.

Принцип действия термопреобразователей основан на свойстве металла (платины или меди) изменять свое электрическое сопротивление с изменением температуры.

Термопреобразователи состоят из чувствительного элемента (далее - ЧЭ) и наружной арматуры. В случае ТСП 9418 ЧЭ представляет собой намотку из платиновой проволоки, расположенной в керамической трубке, заполненной керамическим порошком, который служит изолятором, создает эффект подпружинивания спирали и обладает ингибиторными свойствами. В случае ТСМ 9418 ЧЭ представляет собой намотку из медной проволоки.

ЧЭ помещается в корпус, засыпается порошком окиси алюминия и герметизируется эпоксидным компаундом, выводы ЧЭ присоединяются к проводам, которые выходят к контактам клеммной колодки, расположенной в головке. Длина монтажной части, материал корпуса, крепление ТС определяется конструктивным исполнением. Количество ЧЭ может быть 1 или 2, в зависимости от конструктивного исполнения.

Термопреобразователи являются взрывозащищенными, стационарными, невосстанавливаемыми, неремонтируемыми, однофункциональными, одноканальными или двухканальными изделиями (в зависимости от конструктивного исполнения).

Внешний вид термопреобразователей приведен на рисунке 1.

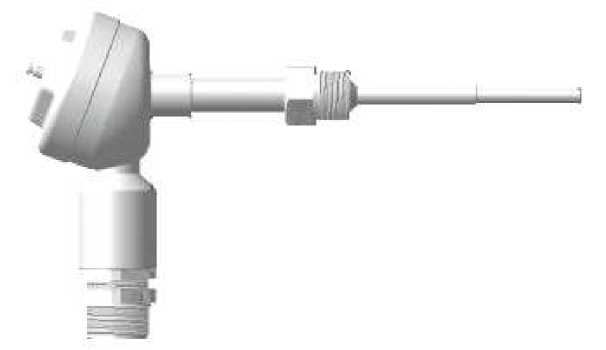

Рисунок 1 - Внешний вид термопреобразователей

Таблица 1

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Таблица 2 - Комплектность средства измерений

осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

• - рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (рег. №19916-10): диапазон измерений температур от -196 до +660 °С;

• - установка для поверки термопреобразователей сопротивления АРМ ПТС (рег. №22190-01): диапазон измерений сопротивления от 10 до 3000 Ом, пределы допускаемой относительной погрешности измерений сопротивления ±0,01 %;

- термостат регулируемый ТР-1М-300 (рег. №24473-08): диапазон воспроизводимых температур от +40 до +200 °С, нестабильность поддержания температуры ±(0,02+340^-57) °С, неравномерность поддержания температуры в рабочем объеме (0,02+340^-57) °С, где t - значение воспроизводимой температуры, °С;

- мегаомметр ЭС0210/1 (рег. №66449-17): диапазон измерений электрического сопротивления от 0 до 1000 МОм; выходное напряжение постоянного тока на зажимах (100±10); (250±25); (500±50) В; класс точности 2,5.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристики поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт или на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ТУ 50-95 ДДШ 2.822.022 ТУ Термопреобразователи сопротивления ТСП 9418, ТСМ 9418. Технические условия

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки

Акционерное общество «Научно-производственное предприятие «Эталон»

(АО «НПП «Эталон»)

ИНН 5504087401

Адрес: 644009, г. Омск, ул. Лермонтова, 175

Телефон (факс): +7 (3812) 36-84-00; 36-78-82

Web-сайт: http://omsketalon.ru

E-mail: fgup@omsketalon.ru

ГЦИ СИ Федерального бюджетного учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»

(ГЦИ СИ ФБУ «Омский ЦСМ»)

Адрес: 644116, г. Омск, ул. 24 Северная, 117-А

Телефон (факс): +7 (3812) 68-07-99; 68-04-07

Web-сайт: http://csm.omsk.ru

E-mail: info@ocsm.omsk.ru

Аттестат аккредитации ГЦИ СИ ФГУ «Омский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30051-06 от 03.03.2006 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

19 сентября 2018 г.

Москва

О внесении изменений в описание типа на термопреобразователи сопротивления ТСМ 9418, ТСП 9418

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением АО «НПП «Эталон» от 16 августа 2018 г. № 15/503 приказываю:

• 1.  Внести изменения в описание типа на термопреобразователи сопротивления ТСМ 9418, ТСП 9418, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 15196-06, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

г                           л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: O0E1036ECDC011E780DAE0O71B1B53CD41

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

к__________—__________/
