УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» августа 2022 г. № 2142
Лист № 1
Всего листов 10
Регистрационный № 74995-19
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики воды ультразвуковые "Пульсар"
Назначение средства измеренийСчетчики воды ультразвуковые "Пульсар" (далее - счетчики) предназначены для измерений объема воды, протекающей по трубопроводам систем горячего, холодного водоснабжения и сетевой воды, протекающей по трубопроводам систем теплоснабжения.
Описание средства измеренийПо принципу работы счетчик относится к времяимпульсным ультразвуковым приборам, работа которых основана на измерении разности времен прохождения ультразвуковых сигналов по направлению движения потока жидкости в трубопроводе и против потока.
Счетчик состоит из:
-
- первичного измерительного преобразователя;
-
- электронного блока.
Счетчики изготовлены из коррозионностойких материалов. Детали, соприкасающиеся с водой, сделаны из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.
На индикаторе электронного блока отражается объем воды, прошедший через счетчик, в кубических метрах (целая и дробная часть), расход (м3/ч), дата, время, архивные записи. Переключение между данными осуществляется при помощи кнопки.
Счетчик имеет энергонезависимую память. Глубина архива до 60 месячных, до 184 суточных и до 1488 часовых записей. По протоколу M-Bus возможно считывание ежемесячного архива глубиной 24 записи.
Для передачи результатов измерений во внешние информационные системы счетчики могут комплектоваться:
-
- радиомодулем;
-
- импульсным выходом;
-
- цифровым интерфейсом RS-485;
-
- интерфейсом M-Bus.
Изготавливаются три исполнения счетчиков, которые отличаются величиной объемных расходов и нормированием пределов допускаемой относительной погрешности измерений объема воды. Кроме того, счетчики изготавливаются для разных температурных диапазонов:
-
- "Пульсар" Т40-Х1-Х2-Хз1 - предназначенные для измерений объема воды до плюс 40 °С;
-
- "Пульсар" Т105-Х1-Х2-Хз1 - предназначенные для измерений объема воды до плюс 105 °С;
-
- "Пульсар" Т150-Х1-Х2-Хз1 - предназначенные для измерений объема воды до плюс 150 °С.
Электронный блок счетчика может быть двух типов: модель 1 и модель 2 с увеличенной емкостью элемента питания.

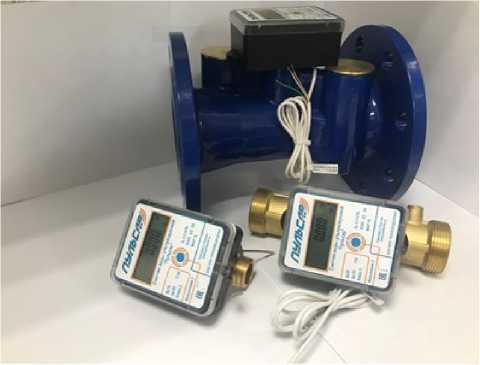

Общий вид счетчиков показан на рисунках 1, 2.
Рисунок 1 - Общий вид счетчиков с электронным блоком модели 1
заводской номер

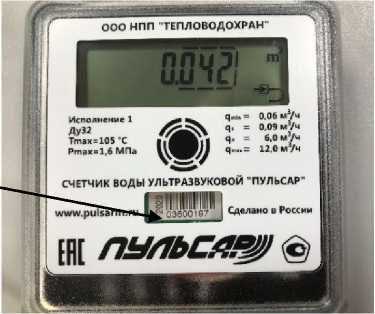

Рисунок 2 - Пример маркировки счетчика с электронным блоком модели 1

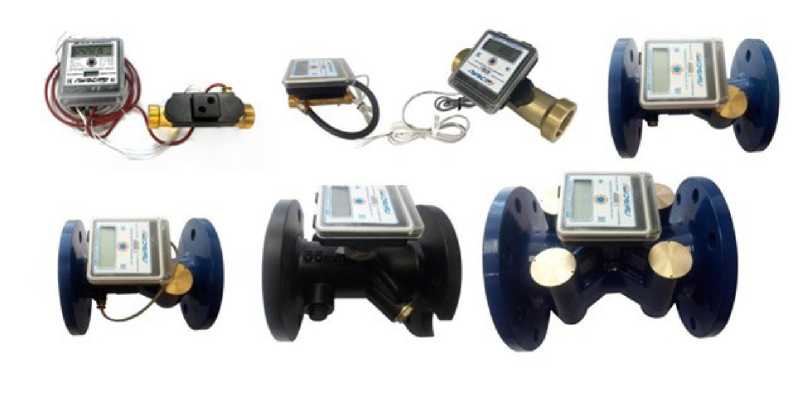

Рисунок 3 - Общий вид счетчиков с электронным блоком модели 2
заводской номер

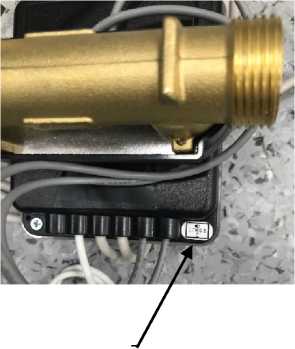

Рисунок 4 - Пример маркировки счетчика с электронным блоком модели 2
Заводской номер счетчика индицируется на жидкокристаллическом экране и наносится на маркировочную наклейку типографским методом в виде цифрового обозначения.
Схема пломбирования счетчиков с электронным блоком модели 1 представлена на рис. 5.
пломба завода-изготовителя
или сервисной организации

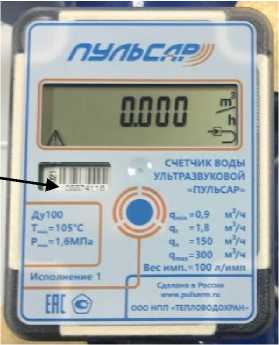

Рисунок 5- Схема пломбирования счетчика с электронным блоком модели 1
При производстве счетчиков с электронным блоком модели 2 используется одноразовая крышка, вскрытие которой невозможно без повреждения. Защита от несанкционированного доступа обеспечивается конструкцией счетчиков.
пломба с нанесенным знаком поверки
Место пломбирования эксплуатирующей либо ресурсоснабжающей организации

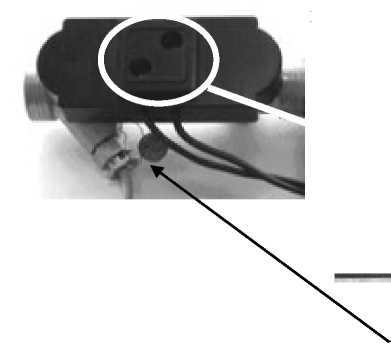

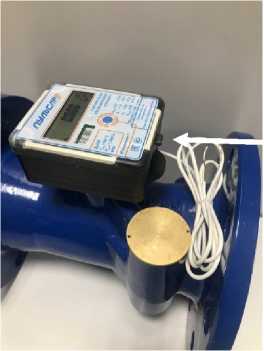

Рисунок 6 - Схема пломбирования счетчика с электронным блоком модели 2
Программное обеспечениеСчетчики имеют встроенное программное обеспечение (ПО) USMeter2_V1, которое устанавливается (прошивается) в интегрированной памяти электронного блока при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа. В приборе с электронным блоком модели 1 применяется пломбирование, которое препятствует внесению изменений в параметры прибора. В приборе с электронным блоком модели 2 конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве электронного блока и передачи во внешние измерительные системы результатов измерений и диагностической информации.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
USMeter2 V1 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.X |
|
Цифровой идентификатор ПО |
—* |
|
* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после пломбирования. | |
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - "высокий".
Метрологические и технические характеристикиМетрологические и технические характеристики приведены в таблице 2 (для счетчиков исполнения 1 и 2) и в таблице 3 (для счетчиков исполнения 3).
Таблица 2 - Метрологические и технические характеристики счетчиков исполнения 1 и исполнения 2
|
Наименование характеристики |
Значение | ||||||||
|
Диаметр условного прохода (Ду), мм |
15 |
20 |
25 |
32 |
40 |
50 | |||
|
Объемный расход воды, м3/ч: | |||||||||
|
- минимальный qmin |
0,015 |
0,025 |
0,035 |
0,06 |
0,1 |
0,09 |
0,27 |
0,45 | |
|
- переходный qt (для исполнения 1) |
0,023 |
0,038 |
0,053 |
0,09 |
0,15 |
0,225 |
0,9 |
3 | |
|
- номинальный qn |
1,5 |
2,5 |
3,5 |
6 |
10 |
45 |
45 |
45 | |
|
- максимальный qmax |
3 |
5 |
7 |
12 |
20 |
60 |
60 |
60 | |
|
Порог чувствительности, м3/ч |
0,003 |
0,005 |
0,007 |
0,012 |
0,02 |
0,018 |
0,054 |
0,09 | |
|
Диаметр условного прохода (Ду), мм |
65 |
80 |
100 | ||||||
|
Объемный расход воды, м3/ч: | |||||||||
|
- минимальный qmin |
0,12 |
0,36 |
0,6 |
0,18 |
0,6 |
0,9 |
0,3 |
0,9 |
1,5 |
|
- переходный qt (для исполнения 1) |
0,3 |
1 |
4 |
0,45 |
1 |
6 |
0,75 |
1,8 |
10 |
|
- номинальный qn |
60 |
60 |
60 |
120 |
120 |
120 |
150 |
150 |
150 |
|
- максимальный qmax |
90 |
90 |
90 |
240 |
240 |
240 |
300 |
300 |
300 |
|
Порог чувствительности, м3/ч |
0,024 |
0,072 |
0,12 |
0,036 |
0,126 |
0,18 |
0,06 |
0,18 |
0,3 |
|
Диаметр условного прохода (Ду), мм |
125 |
150 |
200 | ||||||
|
Объемный расход воды, м3/ч: - минимальный qmin |
0,45 |
1,35 |
2,25 |
0,6 |
1,8 |
3 |
1,5 |
4 |
7,5 |
|
- переходный qt (для исполнения 1) |
1,125 |
2 |
15 |
1,5 |
4 |
20 |
3,75 |
6 |
50 |
|
- номинальный qn |
250 |
250 |
250 |
250 |
250 |
250 |
500 |
500 |
500 |
|
- максимальный qmax |
500 |
500 |
500 |
500 |
500 |
500 |
1000 |
1000 |
1000 |
|
Порог чувствительности, м3/ч |
0,09 |
0,27 |
0,45 |
0,12 |
0,36 |
0,6 |
0,3 |
0,9 |
1,5 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений объема, %: - для исполнения 1 в диапазоне объемных расходов* qmin < q < qt |
±5 |
|
qt < q < qmax |
±2 |
|
- для исполнения 2 |
±(2+0,02^qn/q*), но не более ±5 |
|
Диапазон температур воды, °С, для счетчиков: - Пульсар Т40 |
от +5 до +40 |
|
- Пульсар Т105 |
от +5 до +105 |
|
- Пульсар Т150 |
от +5 до +150 |
|
Максимальное рабочее избыточное давление, МПа |
1,6 |
|
Емкость индикаторного устройства, м3: для Ду 15.. .40 мм; |
99999,9999999 |
|
для Ду 50...100 мм; |
999999,9999999 |
|
для Ду 125, 150 мм; |
9999999,9999999 |
|
для Ду 200 мм |
99999999,9999999 |
|
Цена деления младшего разряда счетного 3 устройства, м3 |
0,0000001 |
|
Температура окружающей среды, °С |
от +5 до +50 |
|
Напряжение элемента питания постоянного тока, В |
3,6±0,1 |
|
Срок службы элемента питания, лет, не менее |
6 |
|
Характеристики радиомодуля: —разрешенные полосы на частоте, МГц; |
434 (868) |
|
- выходная мощность, мВт, не более |
10 (25) |
|
Средний срок службы, лет |
12 |
|
* q - измеренное значение объемного расхода воды, м3/ч. | |
Таблица 3 - Метрологические и технические характеристики счетчиков исполнения 3
|
Наименование характеристики |
Значение | |||||||||||
|
Диаметр условного прохода (Ду), мм |
i5 |
i5 |
i5 |
i5 |
20 |
20 |
20 |
20 |
25 |
25 |
25 |
25 |
|
Объемный расход воды, м3/ч | ||||||||||||
|
- минимальный Qi |
0,0i6 |
0,0i3 |
0,0i |
0,006 |
0,025 |
0,02 |
0,0i6 |
0,0i |
0,039 |
0,03i |
0,025 |
0,0i6 |
|
- переходный Q2 |
0,025 |
0,02 |
0,0i6 |
0,0i |
0,04 |
0,032 |
0,026 |
0,0i6 |
0,063 |
0,05 |
0,04 |
0,0252 |
|
- номинальный Q3 |
2,5 |
2,5 |
2,5 |
2,5 |
4 |
4 |
4 |
4 |
6,3 |
6,3 |
6,3 |
6,3 |
|
- перегрузочный Q4 |
3,i25 |
3,i25 |
3,i25 |
3,i25 |
5 |
5 |
5 |
5 |
7,875 |
7,875 |
7,875 |
7,875 |
|
- отношение Q3/ Qi Порог чувствитель- |
i60 |
200 |
250 |
400 |
i60 |
200 |
250 |
400 |
i60 |
200 |
250 |
400 |
|
ности, м3/ч, не более |
0,005 |
0,004 |
0,003 |
0,002 |
0,008 |
0,007 |
0,005 |
0,003 |
0,0i3 |
0,0ii |
0,008 |
0,005 |
|
Диаметр условного прохода (Ду), мм |
32 |
32 |
32 |
32 |
40 |
40 |
40 |
40 | ||||
|
Объемный расход воды, м3/ч: | ||||||||||||
|
- минимальный Qi |
0,063 |
0,05 |
0,04 |
0,025 |
0,i |
0,08 |
0,064 |
0,04 | ||||
|
- переходный Q2 |
0,i |
0,08 |
0,064 |
0,04 |
0,i6 |
0,i28 |
0,i02 |
0,064 | ||||
|
- номинальный Q3 |
i0 |
i0 |
i0 |
i0 |
i6 |
i6 |
i6 |
i6 | ||||
|
- перегрузочный Q4 |
i2,5 |
i2,5 |
i2,5 |
i2,5 |
20 |
20 |
20 |
20 | ||||
|
- отношение Q3/ Qi Порог чувствитель- |
i60 |
200 |
250 |
400 |
i60 |
200 |
250 |
400 | ||||
|
ности, м3/ч, не более |
0,02i |
0,0i7 |
0,0i3 |
0,008 |
0,033 |
0,027 |
0,02i |
0,0i3 | ||||
|
Диаметр условного прохода (Ду), мм |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
|
Объемный расход воды, м3/ч: | ||||||||||||
|
- минимальный Qi |
0,25 |
0,2 |
0,i6 |
0,i |
0,08 |
0,05 |
0,394 |
0,3i5 |
0,252 |
0,i58 |
0,i26 |
0,079 |
|
- переходный Q2 |
0,4 |
0,32 |
0,256 |
0,i6 |
0,i28 |
0,08 |
0,63 |
0,504 |
0,403 |
0,252 |
0,202 |
0,i26 |
|
- номинальный Q3 |
40 |
40 |
40 |
40 |
40 |
40 |
63 |
63 |
63 |
63 |
63 |
63 |
|
- перегрузочный Q4 |
50 |
50 |
50 |
50 |
50 |
50 |
78,75 |
78,75 |
78,75 |
78,75 |
78,75 |
78,75 |
|
- отношение Q3/ Qi Порог чувствитель- |
i60 |
200 |
250 |
400 |
500 |
800 |
i60 |
200 |
250 |
400 |
500 |
800 |
|
ности, м3/ч, не более |
0,083 |
0,067 |
0,053 |
0,033 |
0,027 |
0,0i7 |
0,i3i |
0,i05 |
0,084 |
0,053 |
0,042 |
0,026 |
|
Диаметр условного прохода (Ду), мм |
65 |
65 |
65 |
65 |
65 |
65 |
65 |
65 |
65 |
65 |
65 |
65 |
|
Объемный расход воды, м3/ч: | ||||||||||||
|
- минимальный Qi |
0,394 |
0,3i5 |
0,252 |
0,i58 |
0,i26 |
0,079 |
0,625 |
0,5 |
0,4 |
0,25 |
0,2 |
0,i25 |
|
- переходный Q2 |
0,63 |
0,504 |
0,403 |
0,252 |
0,202 |
0,i26 |
i |
0,8 |
0,64 |
0,4 |
0,32 |
0,2 |
|
- номинальный Q3 |
63 |
63 |
63 |
63 |
63 |
63 |
i00 |
i00 |
i00 |
i00 |
i00 |
i00 |
|
- перегрузочный Q4 |
78,75 |
78,75 |
78,75 |
78,75 |
78,75 |
78,75 |
i25 |
i25 |
i25 |
i25 |
i25 |
i25 |
|
- отношение Q3/ Qi Порог чувствитель- |
i60 |
200 |
250 |
400 |
500 |
800 |
i60 |
200 |
250 |
400 |
500 |
800 |
|
ности, м3/ч, не более |
0,i3i |
0,i05 |
0,084 |
0,053 |
0,042 |
0,026 |
0,208 |
0,i67 |
0,i33 |
0,083 |
0,067 |
0,042 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |||||||||||
|
Диаметр условного прохода (Ду), мм |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
|
Объемный расход воды, м3/ч: | ||||||||||||
|
- минимальный Qi |
0,625 |
0,5 |
0,4 |
0,25 |
0,2 |
0,i25 |
i |
0,8 |
0,64 |
0,4 |
0,32 |
0,2 |
|
- переходный Q2 |
i |
0,8 |
0,64 |
0,4 |
0,32 |
0,2 |
i,6 |
i,28 |
i,024 |
0,64 |
0,5i2 |
0,32 |
|
- номинальный Q3 |
i00 |
i00 |
i00 |
i00 |
i00 |
i00 |
i60 |
i60 |
i60 |
i60 |
i60 |
i60 |
|
- перегрузочный Q4 |
i25 |
i25 |
i25 |
i25 |
i25 |
i25 |
200 |
200 |
200 |
200 |
200 |
200 |
|
- отношение Q3/ Qi Порог чувствитель- |
i60 |
200 |
250 |
400 |
500 |
800 |
i60 |
200 |
250 |
400 |
500 |
800 |
|
ности, м3/ч, не более |
0,208 |
0,i67 |
0,i33 |
0,083 |
0,067 |
0,042 |
0,333 |
0,267 |
0,2i3 |
0,i33 |
0,i07 |
0,067 |
|
Диаметр условного прохода (Ду), мм |
i00 |
i00 |
i00 |
i00 |
i00 |
i00 |
i00 |
i00 |
i00 |
i00 |
i00 |
i00 |
|
Объемный расход воды, м3/ч: | ||||||||||||
|
- минимальный Qi |
i |
0,8 |
0,64 |
0,4 |
0,32 |
0,2 |
i,563 |
i,25 |
i |
0,625 |
0,5 |
0,3i3 |
|
- переходный Q2 |
i,6 |
i,28 |
i,024 |
0,64 |
0,5i2 |
0,32 |
2,5 |
2 |
i,6 |
i |
0,8 |
0,5 |
|
- номинальный Q3 |
i60 |
i60 |
i60 |
i60 |
i60 |
i60 |
250 |
250 |
250 |
250 |
250 |
250 |
|
- перегрузочный Q4 |
200 |
200 |
200 |
200 |
200 |
200 |
3i2,5 |
3i2,5 |
3i2,5 |
3i2,5 |
3i2,5 |
3i2,5 |
|
- отношение Q3/ Qi Порог чувствитель- |
i60 |
200 |
250 |
400 |
500 |
800 |
i60 |
200 |
250 |
400 |
500 |
800 |
|
ности, м3/ч, не более |
0,333 |
0,267 |
0,2i3 |
0,i33 |
0,i07 |
0,067 |
0,52i |
0,4i7 |
0,333 |
0,208 |
0,i67 |
0,i04 |
|
Диаметр условного прохода (Ду), мм |
i25 |
i25 |
i25 |
i25 |
i25 |
i25 |
i25 |
i25 |
i25 |
i25 |
i25 |
i25 |
|
Объемный расход воды, м3/ч: | ||||||||||||
|
- минимальный Qi |
i,563 |
i,25 |
i |
0,625 |
0,5 |
0,3i3 |
2,5 |
2 |
i,6 |
i |
0,8 |
0,5 |
|
- переходный Q2 |
2,5 |
2 |
i,6 |
i |
0,8 |
0,5 |
4 |
3,2 |
2,56 |
i,6 |
i,28 |
0,8 |
|
- номинальный Q3 |
250 |
250 |
250 |
250 |
250 |
250 |
400 |
400 |
400 |
400 |
400 |
400 |
|
- перегрузочный Q4 |
3i2,5 |
3i2,5 |
3i2,5 |
3i2,5 |
3i2,5 |
3i2,5 |
500 |
500 |
500 |
500 |
500 |
500 |
|
- отношение Q3/ Qi Порог чувствитель- |
i60 |
200 |
250 |
400 |
500 |
800 |
i60 |
200 |
250 |
400 |
500 |
800 |
|
ности, м3/ч, не более |
0,52i |
0,4i7 |
0,333 |
0,208 |
0,i67 |
0,i04 |
0,833 |
0,667 |
0,533 |
0,333 |
0,267 |
0,i67 |
|
Диаметр условного прохода (Ду), мм |
i50 |
i50 |
i50 |
i50 |
i50 |
i50 |
i50 |
i50 |
i50 |
i50 |
i50 |
i50 |
|
Объемный расход воды, м3/ч: | ||||||||||||
|
- минимальный Qi |
2,5 |
2 |
i,6 |
i |
0,8 |
0,5 |
3,938 |
3,i5 |
2,52 |
i,575 |
i,26 |
0,788 |
|
- переходный Q2 |
4 |
3,2 |
2,56 |
i,6 |
i,28 |
0,8 |
6,3 |
5,04 |
4,032 |
2,52 |
2,0i6 |
i,26 |
|
- номинальный Q3 |
400 |
400 |
400 |
400 |
400 |
400 |
630 |
630 |
630 |
630 |
630 |
630 |
|
- перегрузочный Q4 |
500 |
500 |
500 |
500 |
500 |
500 |
787,5 |
787,5 |
787,5 |
787,5 |
787,5 |
787,5 |
|
- отношение Q3/ Qi Порог чувствитель- |
i60 |
200 |
250 |
400 |
500 |
800 |
i60 |
200 |
250 |
400 |
500 |
800 |
|
ности, м3/ч, не более |
0,833 |
0,667 |
0,533 |
0,333 |
0,267 |
0,i67 |
i,3i3 |
i,05 |
0,84 |
0,525 |
0,42 |
0,263 |
|
Диаметр условного прохода (Ду), мм |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
|
Объемный расход воды, м3/ч: | ||||||||||||
|
- минимальный Qi |
3,938 |
3,i5 |
2,52 |
i,575 |
i,26 |
0,788 |
6,25 |
5 |
4 |
2,5 |
2 |
i,25 |
|
- переходный Q2 |
6,3 |
5,04 |
4,032 |
2,52 |
2,0i6 |
i,26 |
i0 |
8 |
6,4 |
4 |
3,2 |
2 |
|
- номинальный Q3 |
630 |
630 |
630 |
630 |
630 |
630 |
i000 |
i000 |
i000 |
i000 |
i000 |
i000 |
|
- перегрузочный Q4 |
787,5 |
787,5 |
787,5 |
787,5 |
787,5 |
787,5 |
i250 |
i250 |
i250 |
i250 |
i250 |
i250 |
|
- отношение Q3/ Qi Порог чувствитель- |
i60 |
200 |
250 |
400 |
500 |
800 |
i60 |
200 |
250 |
400 |
500 |
800 |
|
ности, м3/ч, не более |
i,3i3 |
i,05 |
0,84 |
0,525 |
0,42 |
0,263 |
2,08 |
i,667 |
i,333 |
0,833 |
0,667 |
0,4i7 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений объема воды, в диапазоне объемных расходов*, %: Qi < Q < Q2 |
±5 |
|
Q2 < Q < Q4 |
±2 |
|
Диапазон температур воды, °С, для счетчиков: - "Пульсар" Т40 |
от +5 до +40 |
|
- "Пульсар" Т105 |
от +5 до +105 |
|
- "Пульсар" Т150 |
от +5 до +150 |
|
Максимальное рабочее избыточное давление, МПа |
1,6 |
|
Емкость индикаторного устройства, м3: для Ду 15.. .40 мм; |
99999,9999999 |
|
для Ду 50...100 мм; |
999999,9999999 |
|
для Ду 125, 150 мм; |
9999999,9999999 |
|
для Ду 200 мм |
99999999,9999999 |
|
Цена деления младшего разряда счетного устройства, м3 |
0,0000001 |
|
Температура окружающей среды, °С |
от +5 до +50 |
|
Напряжение элемента питания постоянного тока, В |
3,6±0,1 |
|
Срок службы элемента питания, лет, не менее |
6 |
|
Характеристики радиомодуля: - разрешенные полосы на частоте, МГц; |
434 (868) |
|
- выходная мощность, мВт, не более |
10 (25) |
|
Средний срок службы, лет, не менее |
12 |
|
* Q - измеренное значение объемного расхода, м3/ч. |
Основные размеры и масса счетчиков с электронным блоком модели 1 соответствуют
параметрам, указанным в таблицах 4 и 5
Таблица 4
|
Наименование характеристики |
Значение | |||
|
Диаметр условного прохода (Ду), мм |
15 |
20 |
25 32 |
40 |
|
Габаритные размеры, мм, не более: - длина |
110 |
130 |
160 180 |
200 |
|
- ширина |
102 |
102 |
102 102 |
102 |
|
- высота |
80 |
90 |
100 110 |
120 |
|
Масса счетчика, г, не более |
885 |
965 |
965 995 |
1510 |
Таблица 5
|
Наименование характеристики |
Значение | ||||||
|
Диаметр условного прохода (Ду), мм |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
Габаритные размеры, мм, не более: - длина |
200 |
200 |
225 |
250 |
250 |
300 |
350 |
|
- ширина |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
|
- высота |
190 |
200 |
280 |
280 |
280 |
360 |
415 |
|
Масса счетчика, кг, не более |
7,1 |
9,3 |
11,5 |
13,6 |
18,5 |
28,2 |
37,5 |
Основные размеры и масса счетчиков с электронным блоком модели 2 соответствуют параметрам, указанным в таблицах 6 и 7
Таблица 6
|
Наименование характеристики |
Значение | ||||
|
Диаметр условного прохода (Ду), мм |
15 |
20 |
25 |
32 |
40 |
|
Габаритные размеры, мм, не более: - длина |
110 |
130 |
160 |
180 |
200 |
|
- ширина |
75 |
75 |
75 |
75 |
75 |
|
- высота |
75 |
90 |
90 |
95 |
105 |
|
Масса счетчика, г, не более |
800 |
900 |
1100 |
1300 |
1400 |
Таблица 7
|
Наименование характеристики |
Значение | ||||||
|
Диаметр условного прохода (Ду), мм |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
Габаритные размеры, мм, не более: - длина |
200 |
200 |
225 |
250 |
250 |
300 |
350 |
|
- ширина |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
|
- высота |
195 |
205 |
220 |
235 |
256 |
285 |
340 |
|
Масса счетчика, кг, не более |
7,4 |
8,4 |
9,4 |
12,2 |
16,6 |
22,2 |
28,5 |
наносится на лицевую панель счетчика методом фотолитографии или другим способом, не ухудшающим качество, на титульном листе руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 8 - Комплектность счетчиков
|
Наименование |
Обозначение |
Количество |
Примечания |
|
Счетчик воды ультразвуковой |
"Пульсар"* |
1 шт. |
В соответствии с заказом |
|
Комплект монтажных частей и принадлежностей |
1 шт. |
В соответствии с заказом | |
|
Руководство по эксплуатации |
ЮТЛИ 407223.006-ХХ РЭ |
1 экз. |
В соответствии с заказом |
|
* Исполнение счетчика и наличие комплекта монтажных частей и принадлежностей определяется договором на поставку. | |||
приведены в эксплуатационном документе в разделе "Назначение" руководства по эксплуатации ЮТЛИ 407223.006-ХХ РЭ.
Нормативные и технические документы, устанавливающие требования к счетчикам воды ультразвуковым "Пульсар"Приказ Росстандарта от 7 февраля 2018 г. №256 "Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статистических измерениях, массового и объемного расходов жидкости";
ГОСТ Р 52931-2008. "Приборы контроля и регулирования технологических процессов. Общие технические условия";
ЮТЛИ.407223.006 ТУ "Счетчики воды ультразвуковые "Пульсар". Технические условия".
ИзготовительОбщество с ограниченной ответственностью научно-производственное предприятие "ТЕПЛОВОДОХРАН" (ООО НПП "ТЕПЛОВОДОХРАН")
ИНН 6230028315
Адрес: 390027, Рязанская обл, г. Рязань, ул. Новая, 51В, лит. Ж., неж. пом. Н2 Тел.: (4912) 24-02-70.
E-mail: info@pulsarm.ru.
Испытательный центрФедеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 125424, г. Москва, ул. Озерная, д. 46
Тел./факс (495) 437-55-77/437-56-66
Е-mail: office@vniims.ru
www.vniims.ru Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13.
Х1 - исполнение 1, исполнение 2 или исполнение 3 (отличаются обозначением и соотношением расходов и нормированием пределов допускаемой относительной погрешности измерений объема воды); X2 - диаметр условного прохода (Ду): X3 - комплектация счетчика: "И" - для счетчиков, укомплектованных импульсным выходом; "Р" - для счетчиков, укомплектованных радиомодулем; "RS-485" для счетчиков, укомплектованных цифровым интерфейсом RS-485; "M-Bus" - для укомплектованных модулем M-Bus.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
29 августа 2022 г.
№ 2142
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
(>
Заместитель Руководителя
Подлинник электронного документа,, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Е.Р.Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: O29D1O9BO00BAE27A64C995DDBO6Q203A9 Кому выдан; Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022
