№3062 от 06.12.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 388950
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
Приказы по основной деятельности по агентству Вн. Приказ № 3062 от 06.12.2022
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «06» декабря 2022 г. № 3062
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаем ые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Микроамперметры и миллиамперметры |
М1690А |
18546-05 |
Закрытое акционерное общество «Производственное объединение «Электроточприбор» (ЗАО «ПО «Электроточприбор») Юридический адрес: 644046, г. Омск, ул. Учебная, 199 «Б» Почтовый адрес: 644042, г. Омск, пр. К. Маркса, 18 |
Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП») ИНН 5506052891 Адрес: 644046, г. Омск, проспект Карла Маркса, дом 18/13 |
Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»), г. Омск | ||
|
2. |
Микроамперметры и миллиамперметры |
М1360 и М1400 |
18547-05 |
Закрытое акционерное общество «Производственное объединение «Электроточприбор» (ЗАО «ПО «Электроточприбор») Юридический адрес: 644046, г. Омск, ул. Учебная, 199 «Б» Почтовый адрес: 644042, г. Омск, пр. К. Маркса, 18 |
Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП») ИНН 5506052891 Адрес: 644046, г. Омск, проспект Карла Маркса, дом 18/13 |
Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»), г. Омск | ||
2
|
3. |
Микроамперметры и миллиамперметры |
М1692 |
44401-10 |
Закрытое акционерное общество «Производственное объединение «Электроточприбор» (ЗАО «ПО «Электроточприбор») Юридический адрес: 644046, г. Омск, ул. Учебная, 199 «Б» Почтовый адрес: 644042, г. Омск, пр. К. Маркса, 18 |
Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП») ИНН 5506052891 Адрес: 644046, г. Омск, проспект Карла Маркса, дом 18/13 |
Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»), г. Омск | ||
|
4. |
Спектрофотометры |
Ultra-3660 |
76197-19 |
Фирма Rigol (Suzhou) Technologies Inc., Китай Адрес: No.8 Ke Ling Road, Suzhou New District,215153 Jiangsu, China |
Rittun Precision Measurement System Co., Ltd, Китай Адрес: Room 408, Building 1, 8 Jinfeng Road, Suzhou Science and Technology Town, Suzhou New District, Suzhou City, Jiangsu Province, China, 215000 |
Общество с ограниченной ответственностью «Торговый дом «ХИММЕД» (ООО «ТД «ХИММЕД»), г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» декабря 2022 г. № 3062
Регистрационный № 76197-19
Лист № 1 Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрофотометры Ultra-3660
Назначение средства измеренийСпектрофотометры Ultra-3660 предназначены для измерений спектрального коэффициента направленного пропускания и спектральной оптической плотности, сканирования в установленном диапазоне длин волн, кинетики и количественного анализа.
Описание средства измеренийПринцип действия спектрофотометров основан на сравнении двух световых потоков: опорного, без установки пробы, и измерительного, ослабленного при прохождении через пробу.
Спектрофотометры Ultra-3660 (далее - спектрофотометры) представляют собой настольные лабораторные приборы, состоящие из оптико-механического и электронного узлов, установленных в общем корпусе. Для разложения излучения в спектр в приборах используется монохроматор с дифракционной решеткой. В качестве источников излучения используются вольфрамовая лампа или дейтериевая лампа, в качестве приемника - фотодиод. Приборы управляются с помощью кнопочной клавиатуры и оснащены 7-дюймовым TFT-дисплеем WVGA, на который выводится рабочая длина волны и результат измерения коэффициента пропускания или оптической плотности.

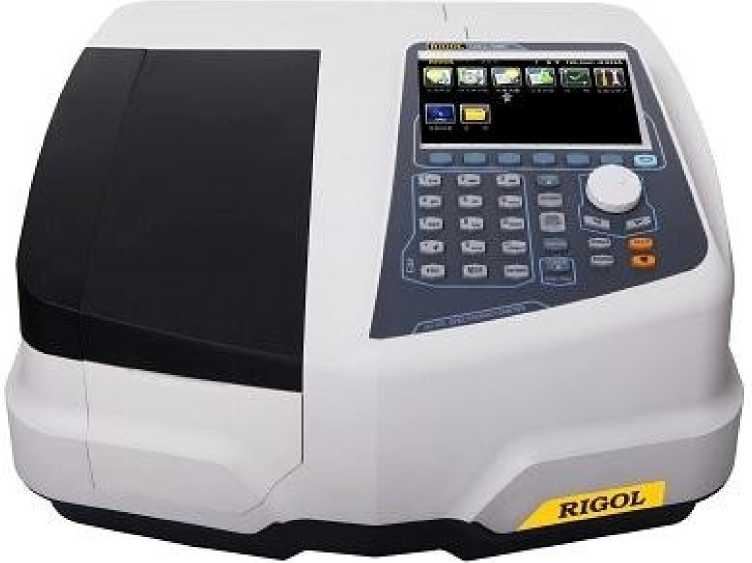

Рисунок 1 - Общий вид спектрофотометров Ultra-3660
Пломбирование спектрофотометров Ultra-3660 не предусмотрено.
Программное обеспечение
Программное обеспечение идентифицируется при загрузке, путем вывода на дисплей спектрофотометра номера версии ПО. Идентификационные данные программного обеспечения спектрофотометров приведены в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UltraUV |
|
Номер версии (идентификационный номер) ПО |
не ниже 00.01.05.00.00 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Рабочий диапазон длин волн, нм |
от 190 до 1100 |
|
Диапазон измерений спектрального коэффициента направленного пропускания, % |
от 1 до 99 |
|
Диапазон измерений спектральной оптической плотности, Б |
от 0,01 до 2,0 |
|
Пределы допускаемой абсолютной погрешности установки длин волн, нм |
1,0 |
|
Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания, % |
1,0 |
|
Пределы допускаемой абсолютной погрешности измерений спектральной оптической плотности, Б |
0,01 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 100 до 240 50/60 |
|
- потребляемая мощность, В^А, не более |
120 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
550х550х220 |
|
Масса, кг, не более |
25 |
|
Условия эксплуатации:
|
от +15 до +35 от 20 до 80 |
наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель спектрофотометра в виде наклейки.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрофотометр |
Ultra-3660 |
1 шт. |
|
Кабель питания |
Power Cord |
1 шт. |
|
USB-кабель |
Data Cable |
1 шт. |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Кювета кварцевая |
Cuvette 10 мм |
2 шт. |
|
Мультикюветное отделение |
Multicell |
1 шт. (по заказу) |
|
Приставка |
«Reflection» |
1 шт. (по заказу) |
|
Диск с программным обеспечением |
CD (содержит ПО UltraUV) |
1 шт. (по заказу) |
|
Наименование |
Обозначение |
Количество |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
РТ-МП-5762-448-2019 |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;
Техническая документация изготовителя фирмы Rigol (Suzhou) Technologies Inc., Китай.
ИзготовительRittun Precision Measurement System Co., Ltd, Китай
Адрес: Room 408, Building 1, 8 Jinfeng Road, Suzhou Science and Technology Town, Suzhou New District, Suzhou City, Jiangsu Province, China, 215000
Телефон: +86 512 6550 1752
Web-сайт: www.rittun.com
E-mail: service@rittun.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон (факс): +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» декабря 2022 г. № 3062
Лист № 1
Всего листов 4
Регистрационный № 44401-10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микроамперметры и миллиамперметры М1692
Назначение средства измеренийМикроамперметры и миллиамперметры М1692 (далее по тексту - приборы) предназначены для измерения силы постоянного тока и применяются в специальных устройствах в различных отраслях промышленности.
Описание средства измеренийПринцип действия приборов основан на взаимодействии магнитного поля постоянного магнита с электрическим током, проходящим по обмотке рамки.
Микроамперметры и миллиамперметры представляют собой щитовые приборы магнитоэлектрической системы со стрелочным указателем с подвижной частью на растяжках и механическим противодействующим моментом со шкалой с нулевой отметкой на краю или внутри диапазона измерений, длиной шкалы 90 мм. Микроамперметры и миллиамперметры относятся к невосстанавливаемым неремонтируемым однофункциональным изделиям. Микроамперметры и миллиамперметры являются виброустойчивыми, вибропрочными и ударопрочными приборами.
Исполнения приборов зависят от диапазона измерений. По требованию потребителей приборы могут изготавливаться со специальными шкалами.
Внешний вид и схема пломбирования приборов приведены на рисунках 1 и 2 соответственно.

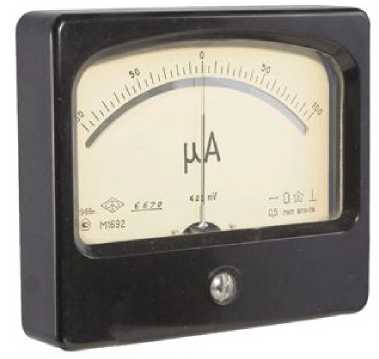

Рисунок 1 - Внешний вид приборов

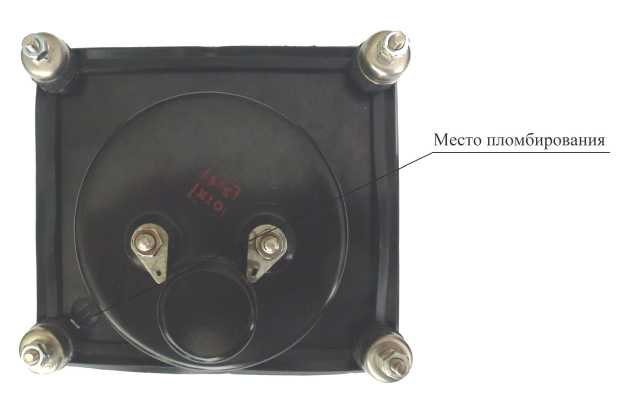

Рисунок 2 - Схема пломбирования
Метрологические и технические характеристикиОсновные метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1
|
Диапазон измерений |
Класс точности |
Падение напряжения, мВ, не более |
Сопротивление внешней цепи, Ом | |
|
мкА |
мА | |||
|
10-0-10 |
- |
1,0 |
55 |
от 2000 до 50000 |
|
0-20 |
- |
1,0 |
110 |
от 2000 до 50000 |
|
20-0-20 |
- |
1,0 |
110 |
не менее 1000 |
|
0-50 |
- |
0,5 |
70 |
не менее 1000 |
|
50-0-50 |
- |
0,5 |
25 |
не менее 300 |
|
0-100 |
- |
0,5 |
50 |
не менее 300 |
|
100-0-100 |
- |
0,5 |
22 |
любое |
|
200-0-200 |
- |
0,5 |
16 |
любое |
|
0-200 |
- |
1,0 |
16 |
не более 3000 |
|
0,5 |
44 |
не более 3000 | ||
|
0-500 |
- |
0,5 |
40 |
любое |
|
500-0-500 |
- |
0,5 |
12 |
любое |
|
0-1 |
0,5 |
24 |
любое | |
|
1-0-1 |
0,5 |
12 |
любое | |
|
0-2 |
0,5 |
24 |
любое | |
|
2-0-2 |
0,5 |
17 |
любое | |
|
0-5 |
0,5 |
40 |
любое | |
|
5-0-5 |
0,5 |
30 |
любое | |
|
0-10 |
0,5 |
60 |
любое | |
|
10-0-10 |
0,5 |
60 |
любое | |
Таблица 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерения силы тока, % |
±0,5 |
|
±1,0 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Остаточное отклонение указателя приборов от нулевой отметки при плавном подводе указателя к этой отметке от наиболее удаленной от нее отметки шкалы, мм, не более
|
0,45 0,90 |
|
Пределы допускаемой дополнительной погрешности измерения, вызванной:
35 °С, %
|
±0,3 ±1,0 ±0,5 ±0,5 ±1,0 |
|
Время установления рабочего режима, мин, не более |
1 |
|
Время установления показаний, с, не более |
4 |
|
Средняя наработка на отказ, ч, не менее |
32 500 |
|
Средний срок службы, лет, не менее |
8 |
|
Рабочие условия эксплуатации:
|
от минус 40 до плюс 60 98 |
|
Нормальное положение приборов |
вертикальное или горизонтальное |
|
Масса, кг, не более |
0,70 |
|
Г абаритные размеры (длина х ширина х высота), мм, не более |
120x105x76 |
Знак утверждения типа наносится типографским способом на титульные листы паспорта и руководства по эксплуатации.
Комплектность средства измеренийКомплектность приведена в таблице 3.
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Прибор |
М1692 |
1 шт. |
|
Паспорт |
3ПН.323.039 ПС |
1 экз. |
|
Руководство по эксплуатации |
3ПН.323.039 РЭ |
1 экз.* |
|
Примечание: * - на партию приборов, входящих в один упаковочный ящик. | ||
Методика измерений приведена в документе 3ПН.323.039 РЭ «Микроамперметр и миллиамперметр М1692. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерения силы постоянного электрического тока в диапазоне от Г10-16 до 30 А»;
ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин Общие технические условия»;
ТУ 25-04-132-78 «Приборы М1692 и М1792. Технические условия».
ИзготовительАкционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»)
ИНН 5506052891
Адрес: 644046, г. Омск, проспект Карла Маркса, д. 18/13
Телефон (факс): +7 (3812) 39-63-07
Web-сайт: https://etpribor.ru
E-mail: info@etpribor.ru
Испытательный центрФедерального бюджетного учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»
(ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Тел. (3812) 68-07-99, Факс 68-04-07
http://csm.omsk.ru, E-mail: info@ocsm.omsk.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «» 2022 г. №Лист № 1
Всего листов 4
Регистрационный № 18546-05
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микроамперметры и миллиамперметры М1690А Назначение средства измеренийМикроамперметры и миллиамперметры М1690А (далее по тексту - приборы) предназначены для измерения силы постоянного тока.
Описание средства измеренийПринцип действия приборов основан на взаимодействии магнитного поля постоянного магнита с электрическим током, проходящим по обмотке рамки. Микроамперметры и миллиамперметры М1690А представляют собой щитовые приборы магнитоэлектрической системы со стрелочным указателем с подвижной частью на растяжках и механическим противодействующим моментом со шкалой с нулевой отметкой на краю или внутри диапазона измерений, длиной шкалы - 90 мм. Приборы относятся к невосстанавливаемым
неремонтируемым однофункциональным изделиям. Микроамперметры и миллиамперметры М1690А являются виброустойчивыми, вибропрочными и ударопрочными приборами.
Исполнения приборов зависят от диапазона измерения. По требованию потребителей приборы могут изготавливаться со специальными шкалами.
Внешний вид и схема пломбирования приборов приведены на рисунках 1 и 2 соответственно.

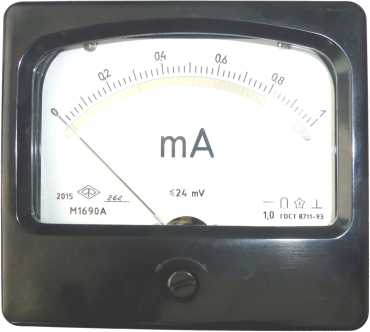

Рисунок 1 - Внешний вид приборов
Рисунок 2 - Схема пломбирования
Метрологические и технические характеристикиОсновные метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1
|
Диапазон измерений |
Падение напряжения, мВ, не более | |
|
мкА |
мА | |
|
25-0-25 |
- |
35 |
|
0-50 |
- |
70 |
|
50-0-50 |
- |
25 |
|
0-100 |
- |
50 |
|
100-0-100 |
- |
22 |
|
100-0-100 |
9 | |
|
0-200 |
- |
44 |
|
200-0-200 |
- |
16 |
|
0-500 |
- |
40 |
|
500-0-500 |
- |
12 |
|
0-1 |
24 | |
|
1-0-1 |
12 | |
|
0-2 |
24 | |
|
2-0-2 |
17 | |
|
0-5 |
40 | |
|
5-0-5 |
30 | |
|
0-10 |
60 | |
|
10-0-10 |
60 | |
Таблица 2
|
Наименование характеристики |
Значение |
|
Класс точности |
1,0 |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерения силы тока, % |
±1,0 |
|
Остаточное отклонение указателя приборов от нулевой отметки при плавном подводе указателя к этой отметке от наиболее удаленной от нее отметки шкалы, мм, не более |
0,9 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности измерения, вызванной:
40 °С, %
|
±0,4 ±1,5 ±1,0 ±1,0 |
|
Время установления рабочего режима, мин, не более |
1 |
|
Время установления показаний, с, не более |
4 |
|
Средняя наработка на отказ, ч, не менее |
32 500 |
|
Средний срок службы, лет, не менее |
8 |
|
Рабочие условия эксплуатации:
|
от минус 50 до плюс 80 98 |
|
Нормальное положение приборов |
вертикальное или горизонтальное |
|
Масса, кг, не более |
0,70 |
|
Г абаритные размеры (длина х ширина х высота), мм, не более |
120x105x76 |
Знак утверждения типа наносится на щиток прибора методом переноса и типографским способом на титульные листы паспорта и руководства по эксплуатации.
Комплектность средства измерений Комплектность приведена в таблице 3.
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Прибор |
М1690А |
1 шт. |
|
Паспорт |
3ПБ.323.089 ПС |
1 экз. |
|
Руководство по эксплуатации |
3ПБ.323.089 РЭ |
1 экз.* |
|
Примечание: * - на партию приборов, входящих в один упаковочный ящик. | ||
Методика измерений приведена в документе 3ПБ.323.089 РЭ «Микроамперметр и миллиамперметр М1690А. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерения силы постоянного электрического тока в диапазоне от Ы0-16 до 30 А»;
ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин Общие технические условия»;
ТУ 25-04-135-76 «Приборы М1690А. Технические условия».
ИзготовительАкционерное общество «Производственное объединение «Электроточприбор»
(АО «ПО «ЭТП»)
ИНН 5506052891
Адрес: 644046, г. Омск, проспект Карла Маркса, д. 18/13
Телефон (факс): +7 (3812) 39-63-07
Web-сайт: https://etpribor.ru
E-mail: info@etpribor.ru
Испытательный центрФедерального бюджетного учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»
(ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Тел. (3812) 68-07-99, Факс 68-04-07
http://csm.omsk.ru, E-mail: info@ocsm.omsk.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» декабря 2022 г. № 3062
Лист № 1
Всего листов 4
Регистрационный № 18547-05
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микроамперметры и миллиамперметры М1360 и М1400
Назначение средства измеренийМикроамперметры и миллиамперметры М1360 и М1400 (далее по тексту - приборы) предназначены для измерения силы постоянного тока и применяются в специальных устройствах, работающих при повышенных механических и климатических воздействиях в различных отраслях промышленности.
Описание средства измеренийПринцип действия приборов основан на взаимодействии магнитного поля постоянного магнита с электрическим током, проходящим по обмотке рамки.
Микроамперметры и миллиамперметры М1360 и М1400 представляют собой щитовые приборы магнитоэлектрической системы со стрелочным указателем с подвижной частью на растяжках и механическим противодействующим моментом со шкалой с нулевой отметкой на краю или внутри диапазона измерений, длиной шкалы 44 мм у приборов М1360, 64 мм у приборов М1400.
Приборы относятся к невосстанавливаемым неремонтируемым однофункциональным изделиям. Микроамперметры и миллиамперметры являются виброустойчивыми и ударопрочными приборами.
Приборы выпускаются в различных исполнениях, отличающихся пределами измерений. По требованию потребителей приборы могут изготавливаться со специальными шкалами.
Общий вид приборов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

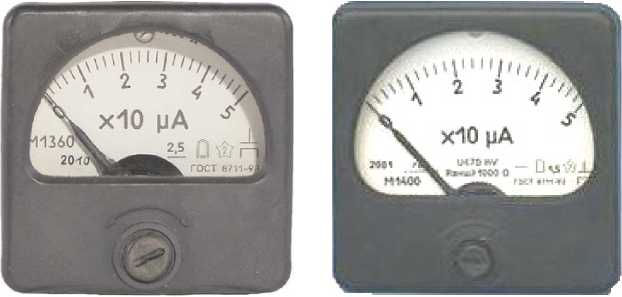

а)
б)
а) - прибор М1360; б) - прибор М1400
Рисунок 1
Общий вид приборов

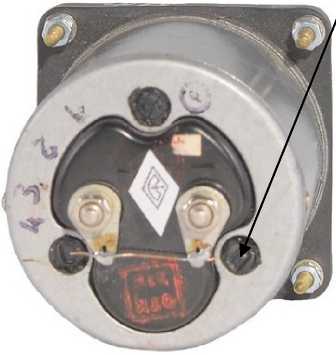

Место нанесения знака поверки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для приборов | |
|
М1360 |
М1400 | |
|
Пределы измерений силы постоянного тока |
приведены |
в таблице 2 |
|
Класс точности |
2,5 |
1,5 |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, % |
±2,5 |
±1,5 |
|
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, %: - от изменения температуры окружающего воздуха от нормальной до любой в пределах от -50 до +80 °С, на каждые 10 °С изменения температуры |
±0,5 |
±0,5 |
|
- от изменения относительной влажности от нормальной до 98 % при температуре +40 °С |
±1,0 |
±1,0 |
|
- от воздействия внешнего постоянного однородного магнитного поля с индукцией 0,5 мТл при самом неблагоприятном его направлении |
±1,0 |
±1,0 |
|
- от изменения пространственного положения от нормального в любом направлении на 45° |
±2,5 |
±1,5 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +15 до +25 | |
|
- относительная влажность воздуха, % |
от 30 до 80 | |
|
- пространственное положение |
вертикальное и | |
|
горизонтальное | ||
Таблица 2 - Пределы измерений и значения падений напряжения
|
Пределы измерений |
Значение падения напряжения, мВ, не более | |
|
мкА |
мА | |
|
25-0-25 |
— |
35 |
|
0-50 |
— |
70 |
|
50-0-50 |
— |
25 |
|
0-100 |
— |
50 |
|
100-0-100 |
— |
22 |
|
0-200 |
— |
44 |
|
200-0-200 |
— |
16 |
|
0-300 |
— |
105 |
|
0-500 |
— |
40 |
|
500-0-500 |
— |
12 |
|
— |
0-1 |
24 |
|
— |
1-0-1 |
12 |
|
— |
0-2 |
24 |
|
— |
2-0-2 |
17 |
|
— |
0-5 |
40 |
|
— |
5-0-5 |
30 |
|
— |
0-10 |
60 |
|
— |
10-0-10 |
60 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для приборов | |
|
М1360 |
М1400 | |
|
Значение падения напряжения |
приведено |
в таблице 2 |
|
Остаточное отклонение указателя от нулевой отметки | ||
|
при плавном подводе указателя к этой отметке от наиболее | ||
|
удаленной от нее отметки шкалы, мм, не более |
1,10 |
0,96 |
|
Время установления рабочего режима, мин, не более | ||
|
Время установления показаний, с, не более | ||
|
Габаритные размеры, мм, не более: | ||
|
- высота |
60 |
80 |
|
- длина |
82 |
82 |
|
- ширина |
60 |
80 |
|
Масса, кг, не более |
0,45 |
0,55 |
|
Условия эксплуатации: | ||
|
- температура окружающего воздуха, °С |
от -50 до +80 | |
|
- относительная влажность воздуха при температуре | ||
|
до +40 °С, % |
98 | |
|
Средняя наработка на отказ, ч |
32500 | |
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор |
М1360, М1400 |
1 шт. |
|
Паспорт |
3ПВ.329.075 ПС |
1 экз. |
|
Руководство по эксплуатации |
3ПВ.329.075 РЭ |
1 экз.* |
|
Примечание: * - на партию приборов, входящих в один упаковочный ящик. | ||
Сведения о методиках (методах) измерений приведены в разделах 2 и 3 руководства по эксплуатации 3ПВ.329.075 РЭ.
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 8711-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ТУ 25-04-117-77 Приборы М1360 и М1400. Технические условия;
Государственная поверочная схема для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А, утвержденная приказом Росстандарта от 1 октября 2018 г. № 2091;
ГОСТ 8.497-83 ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки.
ИзготовительАкционерное общество «Производственное объединение «Электроточприбор»
(АО «ПО «ЭТП»)
ИНН 5506052891
Адрес: 644046, г. Омск, проспект Карла Маркса, д. 18/13
Телефон (факс): +7 (3812) 39-63-07
Web-сайт: https://etpribor.ru
E-mail: info@etpribor.ru
Испытательный центрФедерального бюджетного учреждения «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»
(ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Тел. (3812) 68-07-99, Факс 68-04-07 http://csm.omsk.ru, E-mail: info@ocsm.omsk.ru Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
06 декабря 2022 г.
3062
Москва
О внесении изменений в сведения об утверященных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
4. Контроль за испол/енй^НйВДЙвддаЙда^ЙЗДл^за собой, хранится в системе электронного документооборота
Федеральное агентство по техническому регулированию и метрологии.
Заместитель Руководителя
Е.Р.Лазаренко
сертификат: 029D109BOOOBAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022
—
