МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

07 августа 2023 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных   изменений,   не влияющих

на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «__ »   августа_____2023 Г. № _557

Сведения

об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «07» августа 2023 г. № 1557

Лист № 1 Регистрационный № 57903-14 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Ферритометры МФ-510 AKASCAN

Ферритометры МФ-510 AKASCAN (далее - ферритометр) предназначены для измерения объёмной доли (содержания) ферритной фазы в литых ковшовых пробах при выплавке коррозионно-стойких, нержавеющих хромоникелевых сталей аустенитного и аустенитно-ферритного классов, а также в образцах металла сварочных и наплавочных материалов, сварных швов и наплавленных антикоррозионных покрытий.

Принцип действия ферритометров основан на зависимости магнитных свойств стали аустенитного класса от содержания в ней ферритной составляющей (ферритной фазы).

Контролируемый образец (образец для измерения содержания ферритной фазы) помещается в объемный магнитоиндукционный преобразователь, представляющий собой соленоид с дифференциально включенными измерительной и компенсирующей обмотками. При размещении контролируемого образца в измерительной обмотке магнитоиндукционного преобразователя возникает ЭДС, пропорциональная намагниченности исследуемого материала. Намагниченность, в свою очередь, пропорциональна объёмной доле (содержанию) ферромагнитной ферритной фазы, распределённой в парамагнитной аустенитной фазе.

Зависимость между содержанием ферритной фазой в контролируемом металле и измеряемой ЭДС устанавливается с помощью комплекта стандартных образцов содержания ферритной фазы (СФФ).

Ферритометр представляет собой электронный блок с гнездом для установки погружного пенала с контролируемым образцом.

Электронный блок обеспечивает измерение ЭДС объемного магнитоиндукционного преобразователя, линеаризацию передаточной функции измерительного тракта, статистическую обработку и вывод результата измерения на двухстрочный жидкокристаллический индикатор.

В составе ферритометра поставляются два калибровочных образца диаметром 5 и 7 мм и два погружных пенала для контролируемых образцов диаметром 5 и 7 мм.

Ферритометры могут быть выпущены с цветным ЖК дисплеем высокого разрешения и пленочной клавиатурой с навесными переключателями или в виде единой пленочной клавиатуры. По дополнительному заказу ферритометры могут быть оснащены поворотной ручкой. По согласованию с заказчиком цвет корпуса электронного блока и форма кнопок управления могут отличаться.

По ГОСТ 26364-90 ферритометр относится к объемным, с проходным преобразователем.

Размеры образцов для измерения объёмной доли (содержания) ферритной фазы ферритометром должны удовлетворять следующим требованиям: длина 60,0±0,1 мм, диаметр 5,0±0,1 мм или 7,0±0,1 мм

Знак утверждения типа и заводской номер в числовом формате указаны на этикетке на задней панели прибора.

Общий вид ферритометров с различным дизайном передней панели представлен на рисунке 1.

лте образец пе "П9СК"

Место нанесения заводского номера и знака утверждения типа

б

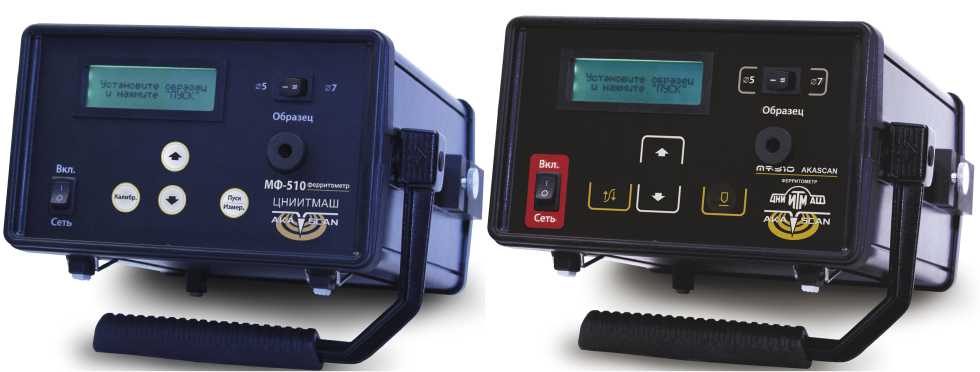

а) ферритометры с двухстрочным жидкокристаллическим индикатором

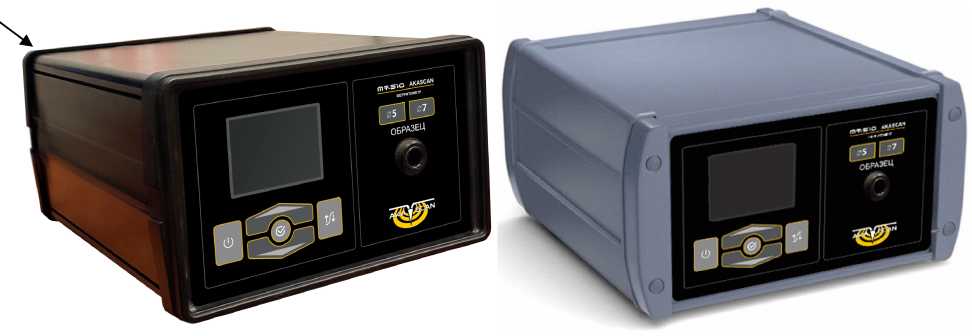

б) ферритометры с цветным ЖК дисплеем высокого разрешения и пленочной клавиатурой

Рисунок 1 - Общий вид средства измерений

Пломбирование ферритометров не предусмотрено.

Программное обеспечение (ПО) АКА-СКАН МФ-510 выполняет следующие функции:

- выбор режимов работы ферритометра,

- калибровка ферритометра,

- обеспечение процедуры измерений и запись результатов измерений в память ферритометра.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -низкий по Р 50.2.077-2014. Идентификация программного обеспечения осуществляется при каждом включении ферритометра путем вывода текущей версии ПО на жидкокристаллический индикатор. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на заднюю панель корпуса ферритометра в виде наклейки.

Таблица 4 - Комплектность средства измерений

приведены в разделах 6 «Подготовка к работе» и 7 «Порядок работы» НКЖЛ.427634.002 РЭ.

ТУ 4276-006-92466551-2014 «Ферритометры МФ-51 AKASCAN. Технические условия»;

ГОСТ 26364-90 «Ферритометры для сталей аустенитного класса. Общие технические условия»;

ГОСТ 8.518-2010 «ГСИ. Ферритометры для сталей аустенитного класса. Методика поверки».

Общество с ограниченной ответственностью «АКА-Скан» (ООО «АКА-Скан»)

ИНН 7729683855

Адрес: 107023, г. Москва, ул. Электрозаводская, д. 52, стр. 16, эт. 2, помещ. 17А

Телефон (495) 514-56-43, (495) 532-56-43

E-mail: info@aka-scan.ru

сайт: www.aka-scan.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ») 620990, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 2а телефон (343) 236-30-15

E-mail: uraltest@uraltest.ru

сайт: www.uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-13.
