МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

8 октября 2019 г.                                            №    2387

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 54122/1 «Комплексы контрольно-проверочные КПК-8» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «НПО «СПАРК» б/д приказываю:

• 1. Внести изменения в описание типа на комплексы контрольнопроверочные КПК-8, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56502-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу СПАН.441460.108 МП1 с изменением № 1 «Комплексы контрольно-проверочные КПК-8. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 21 декабря 2018 г., и распространить действие документа на комплексы контрольно-проверочные КПК-8, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 54122/1 «Комплексы контрольно-проверочные КПК-8», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 56502-14, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE327UE880E9E00718FC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08,11.2018 до 08.11.2019

Лист № 1

Всего листов 12

Приложение к свидетельству № об утверждении типа средств измерений

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы контрольно-проверочные КПК-8 (далее - комплексы) предназначены для воспроизведения и измерений электрических и неэлектрических величин: воспроизведения напряжения постоянного и переменного тока, измерений напряжения и силы постоянного и переменного тока, сопротивления постоянному току, частоты переменного тока, временных интервалов, воспроизведения угла поворота, и применяются для отображения и хранения результатов измерений и расчетных величин.

Конструктивно комплекс представляет собой шкаф системный (в котором расположены: блок измерительный, блок вентиляторов, компьютер промышленный, модуль управления установкой поворотной датчиков положения УПДП-1, крейтовая система сбора данных QMBox, источник бесперебойного питания, монитор) и дополнительное оборудование, включающее в себя: стол рабочий, полку основную для оборудования, тумбу подкатную, комплект жгутов, установку поворотную датчиков положения УПДП-1, установку проверки и испытания гироскопических приборов УПГ-8, кронштейн поворотный КП-8, пульт проверочный ПП-8, пульт проверки ГМК-1, стойку стационарную, подставки ГА-6, кронштейны ВК-53, КР ДУС-1209, подставку (для ВК-90), держатель приборов ДП-3, комплект крепежа, клавиатуру, манипулятор «Мышь» и принтер.

сигналов, подаваемых на объект контроля (ОК), задании угла поворота и измерении параметров выходных электрических сигналов с целью контроля ОК, проверки и испытания на соответствие нормированными значениям.

Функционально комплекс включает в себя измерительные каналы (ИК):

• - ИК воспроизведения напряжения переменного тока;

• - ИК воспроизведения напряжения постоянного тока;

• - ИК воспроизведения силы постоянного тока;

• - ИК воспроизведения угла поворота;

• - ИК напряжения постоянного тока;

• - ИК напряжения переменного тока;

• - ИК силы постоянного тока;

• - ИК силы переменного тока;

• - ИК сопротивления постоянному току;

• - ИК временных интервалов между событиями;

• - ИК частоты переменного тока.

ИК воспроизведения напряжения переменного тока

Принцип действия ИК основан на формировании напряжения переменного тока с регулировкой в заданном диапазоне напряжений с помощью цифро-аналоговых преобразователей (ЦАП), с последующим усилением по мощности с помощью усилителей.

Для ИК с диапазоном воспроизведения напряжения переменного тока от 0 до 22 В обеспечена возможность установки угла фазового сдвига относительно опорного напряжения.

Принцип действия ИК воспроизведения напряжения переменного тока с устанавливаемым углом фазового сдвига относительно опорного напряжения основан на загрузке в буфер ЦАП массива значений, соответствующих углу фазового сдвига.

Лист № 2 Всего листов 12 ИК воспроизведения напряжения постоянного тока

Принцип действия ИК основан на формировании напряжения постоянного тока с регулировкой в заданном диапазоне напряжений с помощью ЦАП с последующим усилением по мощности с помощью усилителя.

ИК воспроизведения силы постоянного тока

Принцип действия ИК основан на формировании постоянного тока с регулировкой в заданном диапазоне устанавливаемых токов с помощью токового ЦАП.

ИК воспроизведения угла поворота

Принцип действия ИК основан на формировании угла поворота установкой поворотной датчиков положения УПДП-1 с помощью шагового двигателя и датчика углового положения входящих в ее состав.

ИК напряжения постоянного тока

Принцип действия ИК основан на измерении напряжения в цепях постоянного тока методом расчета среднего значения из массива отсчетов аналого-цифрового преобразователя (АЦП).

ИК напряжения переменного тока

Принцип действия ИК основан на измерении напряжения в цепях переменного тока прямым методом расчета среднеквадратического значения из массива отсчетов АЦП.

ИК силы постоянного тока

Принцип действия ИК основан на измерении силы постоянного тока в электрической цепи методом расчета среднего значения из массива отсчетов АЦП на вход которого с шунта поступает усиленное и преобразованное напряжение, пропорциональное силе тока в измеряемой цепи.

ИК силы переменного тока

Принцип действия ИК основан на измерении силы переменного тока в электрической цепи прямым методом расчета среднеквадратического значения из массива отсчетов АЦП на вход которого с шунта поступает усиленное и преобразованное напряжение, пропорциональное силе тока в измеряемой цепи.

ИК сопротивления постоянному току

Принцип действия ИК основан на измерении сопротивления электрических цепей по четырехпроводной схеме (на формировании падения напряжения постоянного тока на ОК при помощи формирования постоянного тока в заданном диапазоне, с последующим измерением напряжения на ОК измерительным каналом напряжения постоянного тока).

ИК временных интервалов между событиями

Принцип действия ИК с диапазоном измерений временных интервалов между событиями от 0 до 60 с основан на использовании аппаратных таймеров блока измерительного.

Принцип действия ИК с диапазоном измерений временных интервалов между событиями от 60 до 360 с основан на использовании таймера компьютера.

Программно обеспечена возможность измерений временных интервалов между различными событиями, регистрируемыми любым ИК.

ИК частоты переменного тока

Принцип действия ИК основан на измерении частоты электрических сигналов методом расчета среднего значения периода сигнала на основе данных массива отсчетов АЦП.

По условиям эксплуатации комплексы относятся к группе 1.1 по ГОСТ РВ 20.39.304-98 климатического исполнения УХЛ с диапазоном рабочих температур от 10 до 30 °С и относительной влажностью воздуха до 80 % при температуре 25 °С без предъявлений требований по стойкости к механическим воздействиям.

Общий вид комплекса и место нанесения знака утверждения типа представлены на рисунке 1.

Место нанесения знака утверждения типа

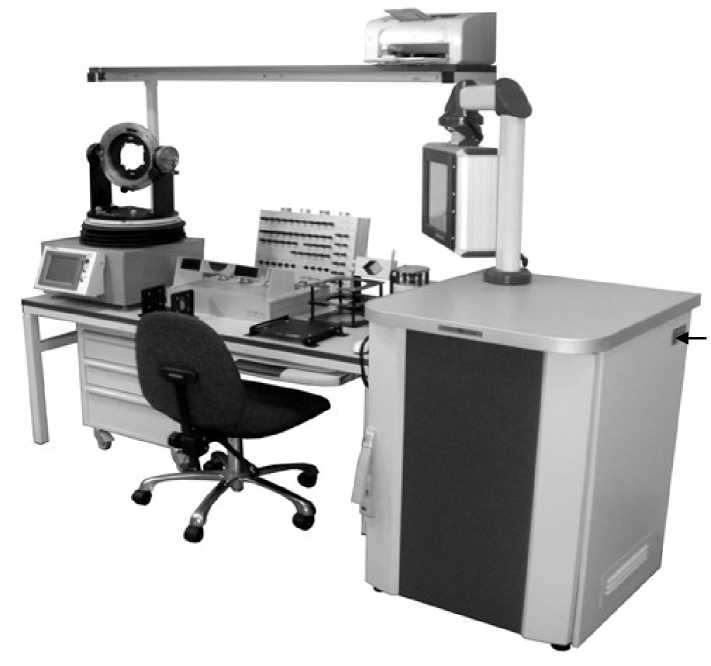

Рисунок 1 - Общий вид комплекса

Для защиты от несанкционированного доступа выполнено опломбирование:

• - блока измерительного БИ-8, пульта проверочного ПП-8, пульта проверки ГМК -клеймом ОТК поверх винтов крепления съемных панелей;

• - компьютера промышленного - пломбами-наклейками между съемными панелями и/или между съемными панелями и шасси.

Схема опломбирования блоков комплекса представлена на рисунке 2.

Места опломбирования

a)

г)

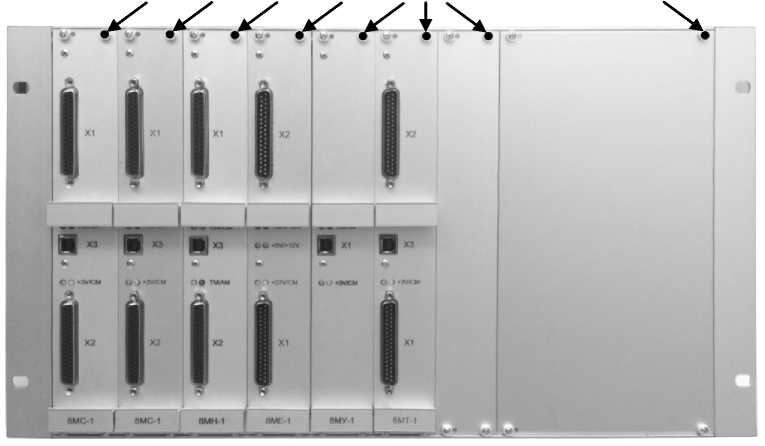

а) Блок измерительный БИ-8;

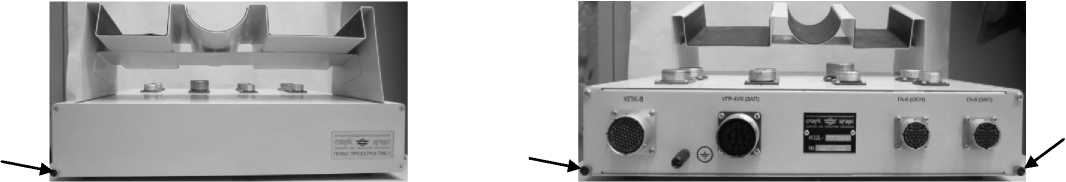

б) Пульт проверки ГМК-1;

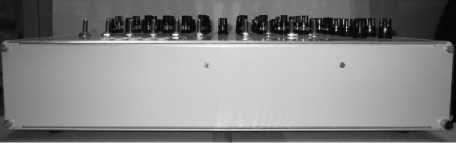

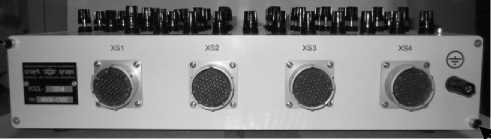

в) Пульт проверочный ПП-8;

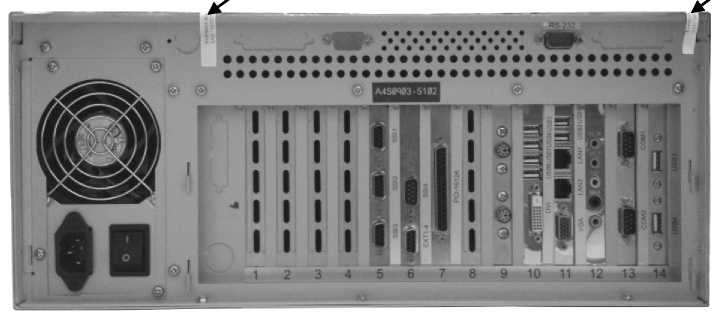

г) Компьютер промышленный.

Рисунок 2 - Схема опломбирования блоков комплекса

Лист № 5 Всего листов 12 Программное обеспечение

Метрологически значимая часть ПО комплексов представляет собой набор библиотек и приложений.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на идентификационный шильд на боковой стороне шкафа системного комплекса металлографическим способом и на титульный лист эксплуатационной документации типографским способом.

Таблица 4 - Комплект поставки комплекса

осуществляется по документу СПАН.441460.108 МП1 с изменением № 1 «Комплексы контрольно-проверочные КПК-8. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 21.12.2018 и ФГБУ «ГНМЦ» Минобороны России 20.09.2019.

Основные средства поверки:

- вольтметр универсальный В7-78/1 (рег. №  52147-12): диапазон измерений

напряжения постоянного тока от 0 до 1 В, пределы допускаемой абсолютной погрешности

Лист № 11 Всего листов 12 ±(0,004 % от измеряемой величины + 0,007 мВ); диапазон измерений напряжения постоянного тока от 0 до 10 В, пределы допускаемой абсолютной погрешности ±(0,0035 % от измеряемой величины + 0,05 мВ); диапазон измерений напряжения постоянного тока от 0 до 100 В, пределы допускаемой абсолютной погрешности ±(0,0045 % от измеряемой величины + 0,6 мВ); диапазон измерений напряжения переменного тока от 0 до 1 В, пределы допускаемой абсолютной погрешности ±(0,06 % от измеряемой величины + 0,3 мВ) в диапазоне частот от 10 Гц до 20 кГц; диапазон измерений напряжения переменного тока от 0 до 10 В, пределы допускаемой абсолютной погрешности ±(0,06 % от измеряемой величины + 3 мВ) в диапазоне частот от 10 Гц до 20 кГц; диапазон измерений напряжения переменного тока от 0 до 100 В, пределы допускаемой абсолютной погрешности ±(0,06 % от измеряемой величины + 30 мВ) в диапазоне частот от 10 Гц до 20 кГц; диапазон измерений частоты от 40 Гц до 300 кГц, пределы допускаемой абсолютной погрешности ±(0,0001 % от измеряемой величины + 0,001 Гц); диапазон измерений силы постоянного тока от 0 до 10 мА, пределы допускаемой абсолютной погрешности ±(0,05 % от измеряемой величины + 0,002 мА); диапазон измерений силы постоянного тока от 0 до 3 А, пределы допускаемой абсолютной погрешности ±(0,12 % от измеряемой величины + 0,2 мА); диапазон измерений силы переменного тока от 0 до 3 А, предел допускаемой абсолютной погрешности ±(0,15 % от измеряемой величины + 6 мА) в диапазоне частот от 60 до 1000 Гц;

• - измеритель нелинейных искажений C6-12 (рег.№ 10737-86): диапазон измерений коэффициента гармоник в диапазоне частот от 100 Гц до 19,9 кГц от 0,03 до 100 %, пределы допускаемой основной абсолютной погрешности измерений ±(0,05^Кгд+0,02), где Кгд -значение измеряемого коэффициента гармоник, %;

• - магазин сопротивлений Р4831-М1 (рег. №  48930-12): диапазон установки

сопротивления от 0,1 Ом до 30 кОм, пределы абсолютной погрешности установки сопротивления ±(0,02 + 2 10^-6<(R.k7R. - 1)), Ом, где Rк - наибольшее сопротивление магазина, Ом, R - номинальное значение установленного сопротивления, Ом;

• - генератор сигналов специальной формы АКИП 3410/5 (рег. № 53449-13): диапазон установки частоты от 1 мкГц до 300 МГц, пределы допускаемой абсолютной погрешности ±Г10^-6 Гц (форма сигнала - синусоидальная, среднеквадратическое значение напряжения 2 В).

• - измеритель разности фаз Ф2-34 (рег. № 9512-84): диапазон измерений углов фазового сдвига от 0 до 360°, пределы допускаемой абсолютной погрешности измерений углов фазового сдвига ±(0,1 + 10^-7 • F)°, где F - частота переменного тока измеряемых сигналов, Гц;

- частотомер электронно-счетный Ч3-85/5 (рег. № 56478-14): диапазон измерений частоты переменного тока от 30 Гц до 200 МГц, предел допускаемой абсолютной погрешности ±(10^-7 + 6_запЛ_сч +8А0^-8Л_сч)^_изм, где F^ - измеряемое значение частоты, t«4 - установленное время счета, 6_зап - относительная погрешность, обусловленная системой запуска, равна ((15 мВ + 0,005-и_зап)-2 + и_шу_ма)/т_зап, где и_зап - уровень запуска, и_шу_ма сигнала - эффективное шумовое напряжение входного сигнала; т_зап - скорость нарастания сигнала в точке запуска, В/с; диапазон измерений длительности импульсов от 10 нс до 5000 с, пределы допускаемой абсолютной погрешности ±(10^-7^Т_изм + 6_зап^Т_изм ± 5М0^-9), где Т_изм - измеряемое значение длительности импульса, 6_зап - относительная погрешность, обусловленная системой запуска, равная ((15 мВ + 0,005^/и_зап)^2 + и_шу_ма)/т_зап, где и_зап - уровень запуска, и_шу_ма сигнала -эффективное шумовое напряжение входного сигнала; т_зап - скорость нарастания сигнала в точке запуска, В/с;

• - уровень электронный CLINOTRONIC PLUS (рег. № 57059-14) (с магнитными вставками): диапазон измерений угла от минус 45° до 45°, пределы допускаемой абсолютной погрешности измерений угла ±3';

• - мультиметр цифровой APPA-107N (рег. № 20085-11): диапазон измерений напряжения переменного тока от 0 до 20 В, пределы допускаемой абсолютной погрешности ±(1 % от измеряемой величины + 50 мВ) в диапазоне частот от 100 Гц до 1 кГц, диапазон

Лист № 12 Всего листов 12 измерений частоты переменного тока от 20 до 2 кГц, пределы допускаемой абсолютной погрешности ±(0,01 % от измеряемой величины + 1 Гц), диапазон измерений силы переменного тока от 0 до 2 А, пределы допускаемой абсолютной погрешности ±(0,8 % от измеряемой величины + 5 мА) в диапазоне частот от 40 Гц до 500 Гц, диапазон измерений напряжения постоянного тока от 0 до 20 В, пределы допускаемой абсолютной погрешности ±(0,06 % от измеряемой величины + 10 мВ), диапазон измерений силы постоянного тока от 0 до 2 А, пределы допускаемой абсолютной погрешности ±(0,2 % от измеряемой величины + 4 мА).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках измерений приведены в эксплуатационном документе.

ГОСТ РВ 20.39.304-98

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

СПАН.441460.108 ТУ Комплекс контрольно-проверочный КПК-8. Технические условия

Изготовитель Акционерное общество «Научно-производственное объединение «СПАРК» (АО «НПО «СПАРК»)

ИНН 7810481471 Юридический адрес: 196210, РФ, Санкт-Петербург, ул. Пилотов д. 12 Почтовый адрес: 190000, Санкт-Петербург, BOX № 6003 Телефон: (812) 704-16-44, факс: (812) 334-49-60

Web-сайт: http://www.sparc-npo.ru Е-mail: info@sparc-npo.ru

Испытательный центр Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19 Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: http://www.vniim.ru

Е-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению работ и (или) оказанию услуг по поверке, калибровке и испытанию средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016
