№1973 от 02.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 210268
О внесении изменений в описание типа на Весы промышленные РВх
Приказы по основной деятельности по агентству Вн. Приказ № 1973 от 02.12.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
02 декабря 2020 г.
1973
Москва
О внесении изменений в описание типа на весы промышленные РВх
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением АО «Меттлер-Толедо Восток» от 12 марта 2020 г. № 12/2-LSP/20 приказываю:
-
1. Утвердить новую редакцию описания типа на весы промышленные РВх, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 68704-17, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубе в
f '"Л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» декабря 2020 г. № 1973
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы промышленные PBx Назначение средства измеренийВесы промышленные PBx (далее - весы) предназначены для статического измерения массы.
Описание средства измеренийПринцип действия весов основан на преобразовании деформации упругих элементов весоизмерительного тензорезисторного датчика (далее-датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал от датчика преобразуется в цифровой вид аналого-цифровым преобразователем (АЦП), который располагается внутри датчика или грузоприёмного устройства (далее - ГПУ) или индикатора, и выводится для индикации на дисплей.
Конструктивно весы состоят из ГПУ со встроенными датчиками и терминала, соединённых между собой кабелем.
В весах используются:
-
- датчики 0785, 0795, 0805, 0708, 0709;
-
- индикаторы ACT350, IND131, IND331, IND231, IND236, IND570, IND690, IND780, IND890, IND930, IND970, ICS425, ICS435, ICS445, ICS465, ICS685, ICS429, ICS439, ICS449, ICS469, ICS689, IND226x, IND256x, IND570xx, IND570x, IND560x, IND690xx, ICS426x, ICS466x, производства «Mettler-Toledo».
В индикаторы можно устанавливать различные интерфейсы передачи данных: RS232, RS422/485, CL20mA, Ethernet, USB-slave, Bluetooth, WLAN, Analog Output, Allen-Bradley RIO, ProfiBus DP, Profinet IO, ControlNet, Eternet/IP, Modbus RTU, Modbus Plus и DeviceNet.
К индикаторам можно подключать периферийные устройства: принтеры, вторичные дисплеи, сканеры считывания штрих-кода, программируемые логические контроллеры и компьютеры.
Индикаторы различаются материалом корпуса и уровнем его защиты от проникновения жидкости, водяного пара и пыли. Индикаторы имеют следующие категории пылевлагозащиты:
-
- ACT350 - IP20;
- IND131/331- IP20/IP69k/IP65/IP66;
- IND231/IND236 - IP54/IP65/IP67;
- ICS425, ICS435, ICS445, ICS465, ICS685, ICS426x, ICS466x - IP65;
- IND226x, IND256x - IP66;
- ICS429, ICS439, ICS449, ICS469, ICS689 - IP67/IP69k;
- IND570, IND570x, IND570xx, IND560x, IND690, IND690xx, IND780, IND890, IND930, IND970 - IP69k.
В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R 76-1-2011:
-
- устройство индикация отклонения от нуля (п. 4.5.5.);
-
- устройство первоначальной установки на нуль (п. Т.2.7.2.4);
-
- полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);
-
- устройство слежения за нулем (п. Т.2.7.3);
-
- устройство тарирование (п. Т.2.7.4);
- устройство предварительного задания значения массы тары (п. Т.2.7.5).
На индикаторе прикрепляется табличка, содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- класс точности по ГОСТ OIML R 76-1-2011;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значения поверочного интервала (е) и действительной цены деления (d);
- знак утверждения типа средств измерений;
- заводской номер.
Весы изготавливаются однодиапазонными и двухинтервальными в двух конструктивных исполнениях:
- рама из окрашенной стали, весовая крышка из нержавеющей стали;
- полностью из нержавеющей стали.
Дополнительно весы могут быть укомплектованы стойками для крепления терминала, роликовыми и шариковыми конвейерами, удлинительными кабелями и другими устройствами в соответствии с инструкцией по эксплуатации весов.
Весы выпускаются в исполнениях, которые отличаются друг от друга значением максимальной нагрузки, режимами взвешивания, размерами грузоприемной платформы, типами подключаемых индикаторов и датчиков.
Исполнения весов имеют следующее обозначение при заказе:
PBxY1Y2Y3(x)-Z(H),
где PB - обозначение типа;
x - тип выходного сигнала от датчиков:
«А» - аналоговый;
«D» - цифровой;
Y1 - цифра от 0 до 9, условно-количественно характеризующая долговечность, прочность и коррозионную стойкость материалов, которые применены для изготовления частей ГПУ (таких как рама, корпус, грузоприёмная платформа): алюминиевые сплавы, различные марки сталей, различные виды окраски, резиновые элементы, нанесения защитных покрытий или полировки; чем выше цифра - тем выше стойкость и стоимость конструкционных материалов, выше устойчивость ГПУ к различным воздействиям;
Y2 - цифра от 0 до 9, условно-количественно характеризующая область применения и особенности использования весов, чем выше цифра - тем универсальнее весы для использования в разных отраслях промышленности;
Y3 - цифра от 0 до 9, условно-количественно характеризующая коррозионную стойкость материалов ГПУ и датчиков, а также степень их защиты оболочкой от воздействия воды и сред с повышенной атмосферной влажностью, от проникновения пыли и жидкостей внутрь корпуса и/или датчиков, которое может нарушить работу весов, чем больше значение цифры - тем весы устойчивее к высокой влажности, воздействию жидкостей и пыли;
(х) - необязательный параметр - обозначение x для весов во взрывобезопасном исполнении; Z - буквенно-числовое обозначение размера грузоприемной платформы и максимальной нагрузки весов:
-
- А (240 x 300 мм), ВВ (300 x 400 мм), В (400 х 500 мм), BC (500 х 650 мм), СС (600 х 800 мм); QA (229 x 229 мм); QB (305 х 305 мм); QC (457 x 457 мм);
-
- 3, 6, 12, 15, 30, 60, 120, 150, 300, 600 (3 кг, 6 кг, 12 кг, 15 кг, 30 кг, 60 кг, 120 кг, 150 кг, 300 кг, 600 кг соответственно);
(H) - необязательный параметр - обозначение H для весов гигиеничного исполнения, (применение в весах противоперегрузочных упоров и фиксаторов опорных ножек, имеющих закрытую резьбу для предотвращения накапливания загрязнений), может быть применимо для любого исполнения грузоприемной платформы весов при заказе.
Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи.
Общий вид ГПУ и индикаторов представлен на рисунке 1, 2 и 3.
Схемы пломбировки от несанкционированного доступа индикаторов и встроенных в ГПУ АЦП представлены на рисунках 4 и 5.
PBA430(x)
РВА226/РВА426(х)/РВА429(х)
PBA226/426/429 исполнения H

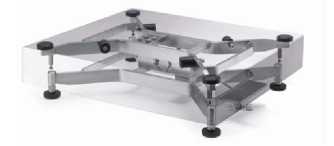

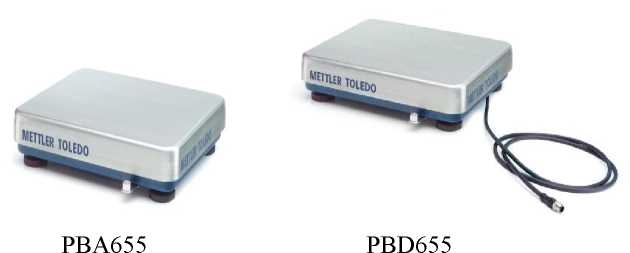

Рисунок 1 - Общий вид ГПУ весов

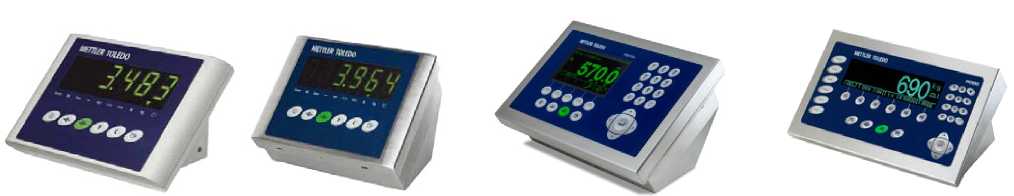

IND690/IND690xx
IND231
IND236
IND570/IND570x/IND570xx
IND131/IND331
IND780 IND890/930/970
IND256x
ACT350
IND226x IND560xx/IND560x

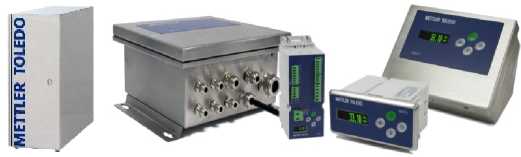

Рисунок 2 - Общий вид индикаторов IND и ACT350
ICS425 ICS435 ICS445 ICS465
ICS685
ICS429
ICS439
ICS449
ICS469
ICS689
ICS466x

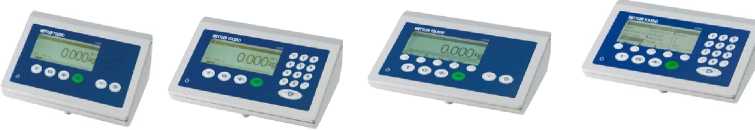

Рисунок 3 - Общий вид индикаторов ICS

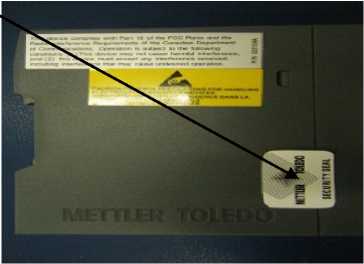

Места пломбирования
IND570
IND780
IND
Места пломбирования
ICS
АСТ
Винт крышки АЦП

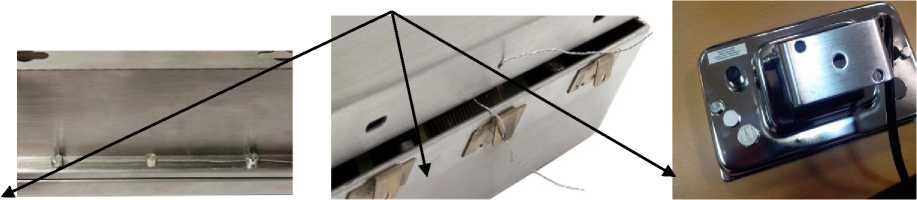

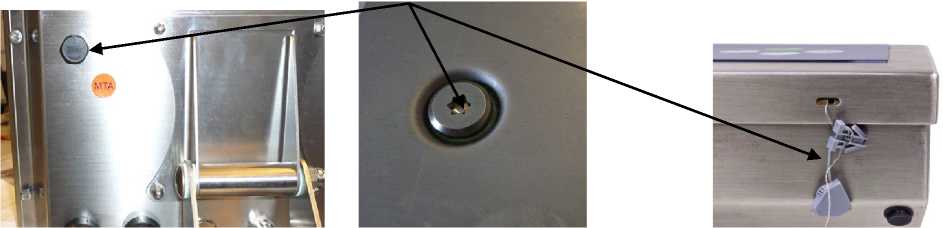

Рисунок 4 - Примеры пломбировки корпуса индикаторов IND570, IND780, IND, ICS, АСТ и крышки АЦП
Места пломбирования
АСТ

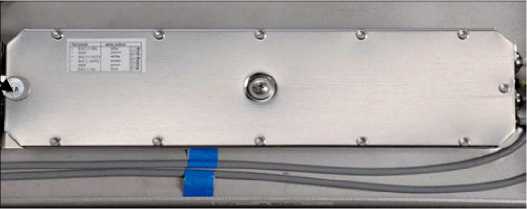

Место пломбирования АЦП ГПУ

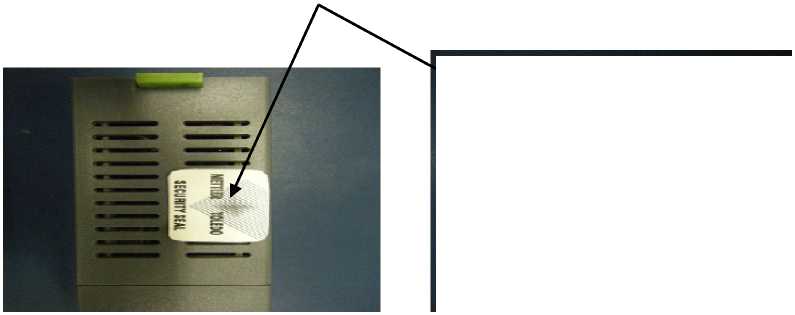

Рисунок 5 - Примеры пломбировки корпуса индикаторов АСТ и АЦП ГПУ
Индикаторы имеют встроенное программное обеспечение (ПО) и отличаются количеством клавиш ввода буквенно-цифровой информации, и объемом памяти для хранения программы и результатов взвешивания.
ПО индикаторов делится на метрологически значимое и метрологически незначимое.
Метрологически значимое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП терминала и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы индикаторов, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора при включении весов в сеть или может быть вызван через меню ПО. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО СИ и измеренных данных.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблицах 1, 2 и 2а.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение для индикатора | ||||
ACT350 IND256x |
ICS425, ICS435, ICS445, ICS465, ICS685, ICS429, ICS439, ICS449, ICS469, ICS689, ICS466x |
IND231 IND236 |
IND131 IND331 |
IND226x | |
Идентификационное наименование ПО |
|
Terminal FW |
L1.xx.xxxx |
Ll.xx L2.xx |
198005 Ll.xx |
Номер версии (идентификационный номер) ПО |
|
LN-CC-aa.bb.cc[D]-AT-AL |
L1.xx.xxxx |
Ll.xx L2.xx |
198005 L1.xx |
Цифровой идентификатор ПО |
-* | ||||
где - х принимает значения от 0 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. Дополнительно для индикаторов ICS: а, b и с - принимают значения от 0 до 9; LN может быть S4, X4 или Е6; СС может быть DC, DS, ID или SI; [D] - может отсутствовать; AT может быть BW, CC или MF; AL принимает значения 2, 3, 4, 6 или 8 |
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение для индикатора | ||||
IND690 IND690xx |
IND570 IND570x IND570xx |
IND560x |
IND780 |
IND890 | |
Идентификационное наименование ПО |
V2.xx |
|
|
MCN 1.xx |
Boot Service Scale Lock Scale Module Scale Server |
Номер версии (идентификационный номер) ПО |
V2.xx |
|
|
|
V1.1.3 V1.1.xx V1.1.xx V1.x.xx |
Цифровой идентификатор ПО |
-* |
где - х, у принимают значения от 0 до 9.
* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования
Таблица 2а - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значения для индикаторов IND930, IND970 | |||||
Идентификационное наименование ПО |
Boot Service Классическая версия |
Boot Service PRO версия |
Scale Lock |
Scale Module |
Scale Service Классическая версия |
Scale Service PRO версия |
Номер версии (идентификационный номер) ПО |
V1.1.3 |
V2.0.0 |
Vl.l.xx* |
Vl.l.xx* |
Vl.y.xx** |
V2.y.xx* |
Цифровой идентификатор ПО |
B645 |
EE8D |
-*** | |||
* - где хх принимает значения от 12 до 99; ** - где у принимает значения от 3 до 9; хх принимает значения от 0 до 99; ***- Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования |
Класс точности по ГОСТ OIML R 76-1-2011 ..................................................................средний (III).
Значения (Мах), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), числа поверочных интервалов (n), пределов допускаемой погрешности при поверке (mpe), в соответствующих интервалах нагрузки (m) для однодиапазонных весов приведены в таблице 3.
Значения Мах, и Min,, дискретности (di), цены поверочного деления (ej) и пределов допускаемой погрешности при поверке (mpe) для каждого интервала нагрузки (m) для двухинтервального режима взвешивания весов приведены в таблице 4.
Таблица 3 - Метрологические характеристики
Обозначение исполнения |
Мах, кг |
Min, кг |
d = е, г |
n |
m, кг |
mpe, г |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
PBAY1Y2Y3(x)-Z |
3 |
0,02 |
1 |
3000 |
От 0,02 до 0,5 включ. |
±0,5 |
Св. 0,5 до 2 включ. |
±1 | |||||
Св. 2 до 3 включ. |
±1,5 | |||||
PBAY1Y2Y3(x)-Z |
3 |
0,01 |
0,5 |
6000 |
От 0,01 до 0,25 включ. |
±0,25 |
Св. 0,25 до 1 включ. |
±0,5 | |||||
Св. 1 до 3 включ. |
±0,75 | |||||
PBAY1Y2Y3(x)-Z PBDY1Y2Y3(x)-Z |
6 |
0,04 |
2 |
3000 |
От 0,04 до 1 включ. |
±1 |
Св. 1 до 4 включ. |
±2 | |||||
Св. 4 до 6 включ. |
±3 | |||||
PBAY1Y2Y3(x)-Z PBDY1Y2Y3(x)-Z |
6 |
0,02 |
1 |
6000 |
От 0,02 до 0,5 включ. |
±0,5 |
Св. 0,5 до 2 включ. |
±1 | |||||
Св. 2 до 6 включ. |
±1,5 | |||||
PBAY1Y2Y3(x)-Z PBDY1Y2Y3(x)-Z |
12 |
0,04 |
2 |
6000 |
От 0,04 до 1 включ. |
±1 |
Св. 1 до 4 включ. |
±2 | |||||
Св. 4 до 12 включ. |
±3 |
Продолжение таблицы 3
1 |
2 |
3 |
4 |
5 |
6 |
7 |
PBAY1Y2Y3(x)-Z |
15 |
0,1 |
5 |
3000 |
Св. 0,1 до 2,5 включ. |
±2,5 |
Св. 2,5 до 10 включ. |
±5 | |||||
Св. 10 до 15 включ. |
±7,5 | |||||
PBAY1Y2Y3(x)-Z PBDY1Y2Y3(x)-Z |
30 |
0,2 |
10 |
3000 |
От 0,2 до 5 включ. |
±5 |
Св. 5 до 20 включ. |
±10 | |||||
Св. 20 до 30 включ. |
±15 | |||||
PBAY1Y2Y3(x)-Z PBDY1Y2Y3(x)-Z |
30 |
0,1 |
5 |
6000 |
Св. 0,1 до 2,5 включ. |
±2,5 |
Св. 2,5 до 10 включ. |
±5 | |||||
Св. 10 до 30 включ. |
±7,5 | |||||
PBAY1Y2Y3(x)-Z PBDY1Y2Y3(x)-Z |
60 |
0,4 |
20 |
3000 |
От 0,4 до 10 включ. |
±10 |
Св. 10 до 40 включ. |
±20 | |||||
Св. 40 до 60 включ. |
±30 | |||||
PBAY1Y2Y3(x)-Z PBDY1Y2Y3(x)-Z |
60 |
0,2 |
10 |
6000 |
От 0,2 до 5 включ. |
±5 |
Св. 5 до 20 включ. |
±10 | |||||
Св. 20 до 60 включ. |
±15 | |||||
PBAY1Y2Y3(x)-Z PBDY1Y2Y3(x)-Z |
120 |
0,4 |
20 |
6000 |
От 0,4 до 10 включ. |
±10 |
Св. 10 до 40 включ. |
±20 | |||||
Св. 40 до 120 включ. |
±30 | |||||
PBAY1Y2Y3(x)-Z |
150 |
1 |
50 |
3000 |
Св. 1 до 25 включ. |
±25 |
Св. 25 до 100 включ. |
±50 | |||||
Св. 100 до 150 включ. |
±75 | |||||
PBAY1Y2Y3(x)-Z PBDY1Y2Y3(x)-Z |
300 |
2 |
100 |
3000 |
От 2 до 50 включ. |
±50 |
Св. 50 до 200 включ. |
±100 | |||||
Св. 200 до 300 включ. |
±150 | |||||
PBAY1Y2Y3(x)-Z PBDY1Y2Y3(x)-Z |
300 |
1 |
50 |
6000 |
Св. 1 до 25 включ. |
±25 |
Св. 25 до 100 включ. |
±50 | |||||
Св. 100 до 300 включ. |
±75 | |||||
PBAY1Y2Y3(x)-Z PBDY1Y2Y3(x)-Z |
600 |
4 |
200 |
3000 |
От 4 до 100 включ. |
±100 |
Св. 100 до 400 включ. |
±200 | |||||
Св. 400 до 600 включ. |
±300 | |||||
PBAY1Y2Y3(x)-Z PBDY1Y2Y3(x)-Z |
600 |
2 |
100 |
6000 |
От 2 до 50 включ. |
±50 |
Св. 50 до 200 включ. |
±100 | |||||
Св. 200 до 600 включ. |
±150 |
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
Таблица 4 - Метрологические характеристики
Обозначение исполнения |
Мах,, кг |
Min,-, кг |
d = е,, г |
n |
m, кг |
mpe, г |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
PBAY1Y2Y3(x)-Z |
1,5 |
0,01 |
0,5 |
3000 |
От 0,01 до 0,25 включ. |
±0,25 |
Св. 0,25 до 1 включ. |
±0,50 | |||||
Св. 1 до 1,5 включ. |
±0,75 | |||||
3 |
1 |
3000 |
Св. 1,5 до 2 включ. |
±1 | ||
Св. 2 до 3 включ. |
±1,5 |
Продолжение таблицы 4
1 |
2 |
3 |
4 |
5 |
6 |
7 |
PBAY1Y2Y3(x)-Z |
3 |
0,02 |
1 |
3000 |
От 0,02 до 0,5 включ. |
±0,5 |
Св. 0,5 до 2 включ. |
±1 | |||||
Св. 2 до 3 включ. |
±1,5 | |||||
6 |
2 |
3000 |
Св. 3 до 4 включ. |
±2 | ||
Св. 4 до 6 включ. |
±3 | |||||
PBAY1Y2Y3(x)-Z |
6 |
0,04 |
2 |
3000 |
От 0,04 до 1 включ. |
±1 |
Св. 1 до 4 включ. |
±2 | |||||
Св. 4 до 6 включ. |
±3 | |||||
15 |
5 |
3000 |
Св. 6 до 10 включ. |
±5 | ||
Св. 10 до 15 включ. |
±7,5 | |||||
PBAY1Y2Y3(x)-Z |
15 |
0,1 |
5 |
3000 |
От 0,1 до 2,5 включ. |
±2,5 |
Св. 2,5 до 10 включ. |
±5 | |||||
Св. 10 до 15 включ. |
±7,5 | |||||
30 |
10 |
3000 |
Св. 15 до 20 включ. |
±10 | ||
Св. 20 до 30 включ. |
±15 | |||||
PBAY1Y2Y3(x)-Z |
30 |
0,2 |
10 |
3000 |
От 0,2 до 5 включ. |
±5 |
Св. 5 до 20 включ. |
±10 | |||||
Св. 20 до 30 включ. |
±15 | |||||
60 |
20 |
3000 |
Св. 30 до 40 включ. |
±20 | ||
Св. 40 до 60 включ. |
±30 | |||||
PBAY1Y2Y3(x)-Z |
60 |
0,4 |
20 |
3000 |
От 0,4 до10 включ. |
±10 |
Св. 10 до 40 включ. |
±20 | |||||
Св. 40 до 60 включ. |
±30 | |||||
150 |
50 |
3000 |
Св. 60 до 100 включ. |
±50 | ||
Св. 100 до 150 включ. |
±75 | |||||
PBAY1Y2Y3(x)-Z |
150 |
1 |
50 |
3000 |
От 1 до 25 включ. |
±25 |
Св. 25 до 100 включ. |
±50 | |||||
Св. 100 до 150 включ. |
±75 | |||||
300 |
100 |
3000 |
Св. 150 до 200 включ. |
±100 | ||
Св. 200 до 300 включ. |
±150 | |||||
PBAY1Y2Y3(x)-Z |
300 |
2 |
100 |
3000 |
От 2 до 50 включ. |
±50 |
Св. 50 до 200 включ. |
±100 | |||||
Св. 200 до 300 включ. |
±150 | |||||
600 |
200 |
3000 |
Св. 300 до 400 включ. |
±200 | ||
Св. 400 до 600 включ. |
±300 |
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
Таблица 5 - Метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой погрешности устройства установки на нуль, кг |
±0,25е |
Показания индикации массы, не более:
|
Мах+9е Мах+9е2 |
Диапазон выборки массы тары (Т-),
|
от 0 до 100 от 0 до 100 |
Диапазон установки на нуль и слежения за нулём, % от Max, не более |
±2 |
Диапазон первоначальной установки нуля, % от Max, не более |
20 |
Таблица 6 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания:
|
от 187 до 242 от 49 до 51 12 |
Потребляемая мощность, В-А, не более |
60 |
Габаритные размеры весов (длина х ширина х высота), мм |
600 х 800 х 503 |
Масса весов, кг, не более |
47 |
Диапазон рабочих температур, °С |
от -10 до +40 |
Средняя наработка на отказ, ч |
24000 |
Средний срок службы, лет |
15 |
наносится на титульный лист Руководства по эксплуатации типографским способом и на табличку, прикрепленную на корпусе весов, фотохимическим способом.
Комплектность средства измерений
Таблица 7 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Весы промышленные |
РВх |
1 |
Руководство по эксплуатации |
- |
1 |
осуществляется по документу ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА. Методика поверки весов).
Основные средства поверки:
- рабочий эталон единицы массы 4-го разряда по Приказу Росстандарта от 29 декабря 2018 № 2818 гири номинальной массой от 1 кг до 500 кг, класса точности М1, М1-2 по ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений изложены в эксплуатационной документации.
Нормативные документы, устанавливающие требования к весам промышленным РВх ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания
Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы
Техническая документация фирмы-изготовителя
ИзготовителиФирма «Mettler-Toledo GmbH», Швейцария
Адрес: Im Langacher 44, 8606 Greifensee, Switzerland
Фирма «Mettler-Toledo (Albstadt) GmbH», Германия
Адрес: Postfach 250 D-7470 Albstadt, Germany
Телефон: +49 7431 14 214, факс: +49 7431 14 38
Фирма «Mettler-Toledo (Changzhou) Measurement Technology Ltd.», Китай
Адрес: 111 West Taihu Road, Xinbei District, Changzhou, Shanghai 213125, China Телефон: 0519-86642040, факс: 0519-86641991
ЗаявительАкционерное общество «Меттлер-Толедо Восток»
(АО «Меттлер-Толедо Восток»)
ИНН 7705125499
Адрес: 101000, г. Москва, Сретенский бульвар, д. 6/1, стр. 1, комн. 8, 10, 16
Телефон +7 (495) 651-98-86, факс +7 (499) 272-22-74
E-mail: inforus@mt.com http: www.mt.com
Испытательный центрЗакрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон (факс): +7 (495) 491-78-12
Е-mail: sittek@mail.ru
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
