ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные SW, PW, AD и PDS-II (далее весы) предназначены для определения массы различных грузов.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного прибора, исполненных в одном корпусе или отдельно (в зависимости от модификации).

Общий вид весов представлен на рисунке 1.

SW

SW (модификация со стойкой)

AD

PW

PDS-II-H

PDS-II

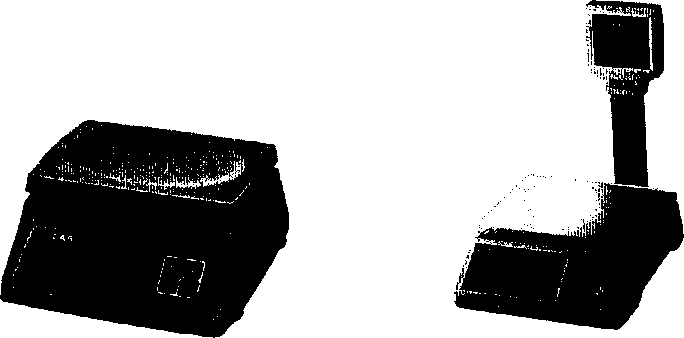

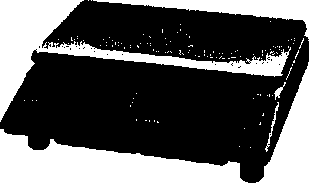

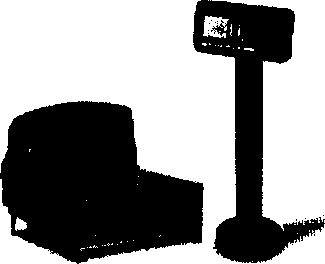

Рисунок 1 - Общий вид весов SW, PW, AD, PDS-II

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство предварительного задания массы тары (Т.2.7.5);

• - устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2).

Весы снабжены следующей функцией:

• - сигнализация о перегрузке весов.

Весы AD и PDS-II оснащены интерфейсом RS-232 для связи с внешними электронными устройствами (например, персональный компьютер, принтер и т.п.). Весы SW могут быть оснащены интерфейсом RS-232 по дополнительному заказу.

В весы PDS-II-H и PDS-II конструктивно устанавливается сканер для считывания штрихкодов. Рекомендуемые модели сканеров для PDS-II-H: Datalogic «Magellan» (модель 2300HS), Metrologic «Honeywell» (модели MS7620 Horixonm и MS860), Motorola «Symbol» (модель LS7808). Рекомендуемые модели сканеров для PDS-II: Datalogic «Magellan» (серия 8300 и 8400) и Metrologic «Honeywell» (серия 2300 и 2400).

Питание весов SW и PW осуществляется от адаптера сетевого питания или от батарей, питание весов SWII - через адаптер сетевого питания или от встроенного аккумулятора, питание весов AD - от сети, питание весов PDS-II - от сети через адаптер.

Весы выпускаются в различных модификациях, отличающихся исполнением корпуса, а также максимальной (Мах) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (е), а также массой и габаритными размерами.

Обозначение модификаций весов SW имеет вид SWX1-X2X3X4 Х5 Хе Х7, где:

Xi - И (если присутствует) - светодиодный дисплей;

Хг - обозначение максимальной нагрузки (Мах), в килограммах;

Х3 - С (если присутствует) - счетный режим и режим взвешивания по допускам (дозирование); Х4 - Р (если присутствует) - показывающее устройство на стойке (габаритные размеры весов SWII-X2P - 320x361x444 мм);

Х5 - Dual (если присутствует) - двухинтервальные весы;

Хб - DD (если присутствует) - дублирующее показывающее устройство на задней стенке;

Х7 - RS232C (если присутствует) - модуль, реализующий последовательный интерфейсный протокол RS232C.

Обозначение модификаций весов AD и PW имеет вид AD-X1X2 или PW-X1X2, где: Xi - обозначение максимальной нагрузки (Мах), в килограммах;

Х2 - Н (если присутствует) - увеличенное число поверочных делений.

Обозначение модификаций весов PDS-II имеет вид PDS-II-X1X2, где:

Xi - обозначение максимальной нагрузки (Мах), в килограммах;

Х2 - Н (если присутствует) - ниша с платформой для горизонтального сканера.

На маркировочной табличке весов указывают:

• - обозначение типа весов (например, SW-02);

• - класс точности (III);

• - значения Max (Мах,), Min, е (ei);

• - торговую марку изготовителя и его полное наименование;

• - торговая марка или полное наименование представителя изготовителя для импортируемых весов;

• - серийный номер;

• - знак утверждения типа;

• - идентификатор программного обеспечения.

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

место нанесения пломбы

Рисунок 2 - Место пломбировки весов

Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на верхней части корпуса весов под платформой (весы AD и PW), на нижней части корпуса весов (весы SW) или на задней поверхности индикатора (весы PDS-II). Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Защита ПО и измерительной информации от преднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением».

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Таблица 1

Метрологические характеристики, в зависимости от модификации весов, приведены в таблицах 2-8. В таблице 9 - габаритные размеры весов.

Таблица2

Таблица 3

Таблица 4

Таблица 5

Таблица 6

Таблица 7

Таблица 8

Таблица 9 - Габаритные размеры весов

Таблица 10 - Технические характеристики

наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.

• 1. Весы....................................................................................................1 шт.

• 2. Адаптер сетевого питания (кроме AD).........................................................1 шт.

• 3. Руководство по эксплуатации.....................................................................1 шт.

осуществляется по приложению «Методика поверки весов» ГОСТ OIML R 76-1-2011, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки: гири, соответствующие классам точности Мг, Mi по ГОСТ OIMLR 111-1-2009.

Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 4.3 для весов SW и PW, в разделе 5 для весов AD и в разделе 4.4 для весов PDS-II.

приведены в эксплуатационных документах.

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»

Техническая документация фирмы «CAS Corporation», Республика Корея.

Фирма «CAS Corporation», Республика Корея
