ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы автомобильные неавтоматического действия НИМБУС
Назначение средства измеренийВесы автомобильные неавтоматического действия НИМБУС (далее - весы) предназначены для измерения массы автотранспортных средств при статическом взвешивании.
Описание средства измеренийПринцип действия весов заключается в преобразовании нагрузки, создаваемой взвешиваемым грузом и воспринимаемой тензорезисторными датчиками, в пропорциональный электрический сигнал, который по соединительному кабелю передается на индикатор и преобразуется в значение массы взвешиваемого груза, отображаемое на табло индикатора.
Весы состоят из грузоприёмного устройства (далее - ГПУ), состоящего от 1 до 4 грузоприёмных платформ (ГПП), установленных на весоизмерительных тензорезисторных датчиках (далее - датчики), и индикатора, расположенного в отапливаемом помещении весовой. Конструкция весов позволяет устанавливать весы как в приямок, так и на поверхности.
В составе весов применяются датчики весоизмерительные тензорезисторные WBK-D (регистрационный №54471-13, производство фирмы «CAS Corporation», Республика Корея) или датчики весоизмерительные тензорезисторные Column модификации HM14C или HM14H1 (регистрационный №55371-19, производство фирмы «Zhonghang Electronic Measuring Instruments Co., LTD.», КНР) и индикатор типа CI моделей CI-5010A или С1-200А (регистрационный № 50968-12, производство фирмы «CAS Corporation», Республика Корея) или индикатор CI-600D (регистрационный № 54472-13, производство фирмы «CAS Corporation», Республика Корея).
Весы выпускаются в нескольких модификациях и имеют следующие обозначения:
Нимбус - [1] - [2], где:
Нимбус - обозначение типа весов; [1] - максимальная нагрузка (Мах), т; [2] -количество датчиков.

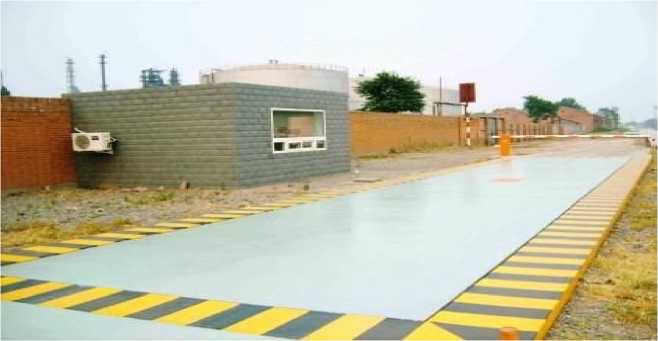

Общий вид весов приведён на рис.1, общий вид индикаторов и место их пломбировки представлены на рис. 2
Рисунок 1 - Общий вид весов
CI-5010A
CI-200A
CI-600D
Рисунок 2 - Общий вид индикаторов и место пломбировки
Программное обеспечениеПрограммное обеспечение (далее - ПО) весов представлено встроенным ПО индикаторов С1-5010А, С1-200А, CI-600D.
Метрологически значимый модуль ПО индикаторов CI-5010, CI-200, CI-600D имеет недоступный для считывания и записи исполняемый код. Однозначная идентификация ПО обеспечивается отображением на индикаторе прибора номера версии ПО, выполняемым при каждом включении прибора, а также подтверждением метрологических характеристик СИ при поверке и целостностью защитной пломбы на задней панели корпусов индикаторов, предотвращающей доступ к переключателю входа в режим юстировки. ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
С1-5010А |
С1-200А |
CI-600D | |
|
Идентификационное |
CI-5000 series |
CI-200 series |
CI-600D firmware |
|
наименование ПО |
firmware |
firmware | |
|
Номер версии |
1.0010, 1.0020, |
1.20, 1.21, 1.22 |
1.00, 1.01, 1.02, |
|
(идентификационный номер) ПО |
1.0030 |
1.03, 1.04 | |
|
Цифровой идентификатор ПО |
отсутствует, исполняемый код недоступен | ||
Уровень защищённости ПО СИ и метрологически значимых данных от преднамеренных и непреднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и технические характеристики, включая показатели точности:
Класс точности весов по ГОСТ OIML R-76-1-2011 средний III Максимальная нагрузка (Мах), минимальная нагрузка (Min), поверочный интервал (е), действительная цена деления (d), число поверочных интервалов (n), количество датчиков, интервалы взвешивания и пределы допускаемой абсолютной погрешности при первичной поверке (mpe) приведены в таблице 2.
Таблица 2 - Метрологические характеристики весов
|
Мах, т |
Min, т |
е = d, кг |
n |
Количество датчиков |
Для нагрузки m, т |
mpe, кг |
|
10 |
0,2 |
10 |
1000 |
4 |
0,2 < m < 5 |
±5 |
|
5 <m < 10 |
±10 | |||||
|
20 |
0,2 |
10 |
2000 |
4 |
0,2 < m < 5 |
±5 |
|
5 <m < 20 |
±10 | |||||
|
30 |
0,2 |
10 |
3000 |
4 |
0,2 < m < 5 |
±5 |
|
5 <m < 20 |
±10 | |||||
|
20 <m < 30 |
±15 | |||||
|
40 |
0,4 |
20 |
2000 |
4, 6, 8, 12 |
0,4 < m < 10 |
±10 |
|
10 <m < 40 |
±20 | |||||
|
60 |
0,4 |
20 |
3000 |
6, 8, 10, 12, 16 |
0,4 < m < 10 |
±10 |
|
10 <m < 40 |
±20 | |||||
|
40 <m < 60 |
±30 | |||||
|
80 |
1 |
50 |
1600 |
6, 8, 10, 12, 16 |
1 < m < 25 |
±25 |
|
25 <m < 80 |
±50 | |||||
|
100 |
1 |
50 |
2000 |
6, 8, 10, 12, 16 |
1 < m < 25 |
±25 |
|
25 <m < 100 |
±50 |
Пределы допускаемой абсолютной погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.
Таблица 3 - Технические характеристики весов
|
Наименование параметра |
Значение |
|
Предельные значения температур, °С: - для ГПУ весов с датчиками WBK-D |
от -40 до +40 |
|
с датчиками HM14C или HM14H1 |
от -30 до +40 |
|
- для индикатора |
от -10 до +40 |
|
Диапазон устройства выборки массы тары |
от 0 до 50% Max |
|
Количество грузоприёмных платформ |
от 1 до 4 |
|
Габаритные размеры весов, м: длина |
от 5 до 24 |
|
ширина |
от 3 до 5 |
|
Масса весов, т |
от 2,5 до 15,5 |
|
Потребляемая мощность, В^А, не более |
20 |
|
Параметры электропитания весов: - напряжение переменного тока, В |
от 187 до 242 |
|
- частота, Гц |
от 49 до 51 |
|
Вероятность безотказной работы за 2000 ч, не менее |
0,92 |
|
Срок службы, лет, не менее |
10 |
наносится методом штемпелевания на маркировочную табличку, расположенную на боковой поверхности ГПУ, и типографским способом на Руководство по эксплуатации ТНР 2.295.015 РЭ в левом верхнем углу титульного листа.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во, шт. |
|
1 Весы НИМБУС в сборе |
1 комплект | |
|
2 Руководство по эксплуатации весов |
ТНР 2.295.015 РЭ |
1 |
|
3 Паспорт |
ТНР 2.295.015 ПС |
1 |
|
4 Руководство по эксплуатации на индикатор |
1 |
Поверка осуществляется по документу ГОСТ OIML R-76-1-2011, Приложение ДА.
Основные средства поверки: рабочие эталоны единицы массы 4-го разряда по Государственной поверочной схеме для средств измерения массы (Гири класса точности М1, М1-2 по ГОСТ OIML R 111-1-2009).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки со штрих-кодом наносится на свидетельство о поверке и (или) паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
Нормативные документы, устанавливающие требования к весам автомобильным неавтоматического действия НИМБУСГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания
Государственная поверочная схема для средств измерения массы (Приказ Росстандарта №2818 от 29.12.2018 г.)
ИзготовительОбщество с ограниченной ответственностью «Регион Сибирь» (ООО «Регион Сибирь») ИНН 7017243886
Юридический адрес: 634034, г. Томск, ул. Континентальная, 25
Телефон (382 2) 308-398; 508-398
Е-mail: regionsibir@ngs.ru
Испытательный центрФедеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии»
(ФГУП «СНИИМ»)
Адрес: 630004, г. Новосибирск, пр. Димитрова, 4
Телефон: (383) 210-08-14, факс: (383) 210-13-60
Е-mail: director@sniim.ru
Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.
