Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» июля 2020 г. № 1268

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы заправки и учета газа «Метан»

Комплексы заправки и учета газа «Метан» (далее - комплексы или КЗУГ) предназначены для измерений объема и осуществления отпуска компримированного природного газа, приведенного к стандартным условиям по ГОСТ 2939-63, при наполнении баллонов топливной системы транспортных средств, аккумуляторов газа передвижных автомобильных газозаправщиков и мобильных модулей.

Принцип действия комплексов основан на измерении массы компримированного газа массовым расходомером, являющимся частью единой технологической системы колонки газозаправочной, осуществляющей отпуск газа по сигналам системы автоматического управления.

Комплексы состоят из одной или нескольких колонок газозаправочных, щита автоматического управления, а также опционально - автоматизированного рабочего места (далее - АРМ) оператора с возможностью подключения контрольно-кассовой машины.

Сигналы от массового расходомера поступают в щит автоматического управления, в котором происходит расчет объема компримированного природного газа, приведенного к стандартным условиям. На цифровом табло колонки и АРМ оператора отображается объем отпущенного газа, приведенного к стандартным условиям, цена за единицу объема (1м³) и стоимость отпущенного газа.

Основными элементами колонки являются:

• - расходомер массовый,

• - электронный блок с табло;

• - раздаточный шланг с пистолетом.

Основным элементом щита автоматического управления является программируемый логический контроллер (ПЛК) со встроенным программным обеспечением ПО ПЛК. Щит автоматического управления обеспечивает питание элементов колонки. Кроме того, система автоматического управления включает компьютер с установленным внешним программным обеспечением ПО КЗУГ, являющийся частью АРМ оператора, либо, при отсутствии АРМ оператора - установлен в щите автоматического управления.

Маркировка взрывозащиты Gc IIA.

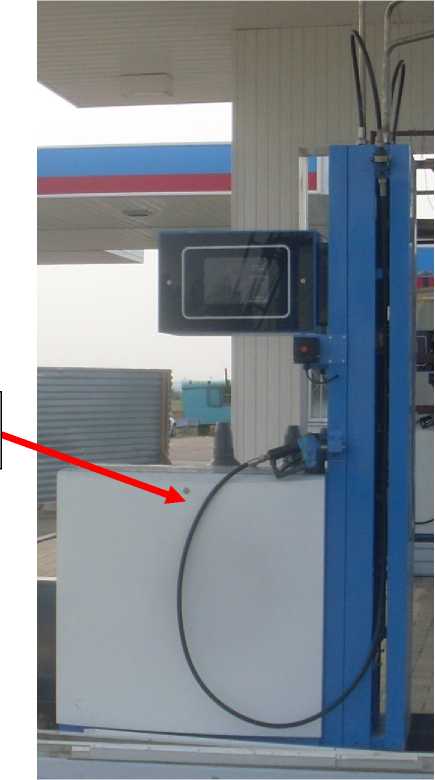

Внешний вид колонки и место пломбирования приведены на рисунке 1.

Место пломбирования (замок корпуса)

Рисунок 1— Внешний вид колонки.

Комплексы заправки и учета газа «Метан» имеют встроенное и внешнее программное обеспечение.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица1— Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню защиты «высокий» согласно Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик комплексов.

Метрологические и технические характеристики

Таблица 2— Основные метрологические и технические характеристики

Примечание: * уточняется при поставке; ** по отдельному заказу.

наносится на корпус колонки в виде таблички и на титульный лист эксплуатационной документации типографским способом.

Таблица 3 - Комплектность

осуществляется по методике, приведенной в документе МП 2550-0184-2014 «Комплексы заправки и учета газа «Метан». Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 20.02.2015

Основные средства поверки:

-гири класса точности М1 по ГОСТ OIML R III-1-2009 (при использовании гиревых весов). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью

Методика измерений приведена в руководстве по эксплуатации на комплексы заправки и учета газа «Метан».

ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».

ТУ 4213-071-59955467-2014 «Комплексы заправки и учета газа «Метан». Технические условия»

Акционерное общество «Уромгаз»

ИНН 6670021409

Адрес: Российская Федерация, 620007, г.Екатеринбург, Сибирский тракт 16км, д. 2 Тел./факс: +7 (343) 345-24-91

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел.: +7 (812) 251-76-01

Факс: +7 (812) 713-01-14, e-mail: info@vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

23 июля 2020 г.

Москва

О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений № 59137 «Комплексы заправки и учета газа Метан»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «Уромгаз» от 18 мая 2020 г. б/н, приказываю:

• 1.  Переоформить свидетельство об утверждении типа № 59137 «Комплексы заправки и учета газа Метан», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 60994-15, в связи с реорганизацией изготовителя с ЗАО «Уромгаз», г. Екатеринбург на АО «Уромгаз», г. Екатеринбург.

• 2.  Продлить срок действия свидетельства об утверждении типа №59137 «Комплексы заправки и учета газа Метан» на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.______________________
