№1323 от 19.09.2016
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 26570
О внесении изменений в описание типа на расходомеры-счетчики газа ультразвуковые УЗР-ИГМ878
министкрспо промышленности И ТОРГОВЛИ российской •аджрдции
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ1323
19 сентября 2016 г.
Москва
О внесении изменений в описание типа на расходомеры-счетчики газ ультразвуковые УЗР-ИГМ878
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии ’ государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и 970, дни
торговли Российской Федерации от 25 июня 2013 г. № зарегистрированного в Министерстве юстиции Российской Федера: 12 сентября 2013 г. № 29940 (далее — Административный регламент) и в связи с обращением ООО «Промучет» от 27 июня 2016 г. № 98 п р и к а з ы в а ю:
1. Внести изменения в описание типа на расходомеры-счетчики газа Федеральном [нем
ультразвуковые УЗР-ИГМ878, зарегистрированные в информационном фонде по обеспечению единства измерений, с сохранен регистрационного номера 56802-14, изложив его в новой редакции согласно приложению к настоящему приказу.
ипа
-
2. Управлению метрологии (Р.А.Родин) оформить новое описание т средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «19» сентября 2016 г. № 1323
Изменения в описание типа на расходомеры-счетчики газа ультразвуковые УЗР-ИГМ878
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры-счетчики газа ультразвуковые УЗР-ИГМ878
Назначение средства измеренийРасходомеры-счетчики газа ультразвуковые УЗР-ИГМ878 (далее - расходомеры-счетчики) предназначены для измерений скорости, объемного расхода (объема) природного, попутного нефтяного, факельного и других газов.
Описание средства измерений преобразователей (далее - УП), установленных на измерительном участке с фланцев: соединениями, и электронно-вычислительного блока (далее - ЭВБ).Расходомеры-счетчики состоят из двух или четырех пар врезных ультразвуковых ыми
Принцип действия расходомеров-счетчиков основан на ультразвуковом времяимпульсном методе измерений. УП, установленные выше и ниже по течению потока, посылают и принимают кодированные ультразвуковые сигналы, проходящие через поток газа. ЭВБ по разности времени перемещения импульсов по направлению потока и против него, используя методы цифровой обработки в сочетании с современными способами кодирования и корреляционного детектирования сигнала, рассчитывает скорость потока. На основе измеренной скорости потока и диаметра измерительного трубопровода ЭВБ проводит расчет объемного расхода и объема газа.
Расходомеры-счетчики могут использоваться во взрывоопасных зонах.
Расходомеры-счетчики имеют аналоговые токовые входы для подключения преобразователей давления и температуры.
ЭВБ расходомеров-счетчиков обеспечивают выполнение следующих функций:
-
- цифровая обработка сигналов поступающих с УП;
-
- измерение и преобразование входных аналоговых сигналов постоянного тока от преобразователей давления и температуры;
-обработка, отображение и хранение измерительной информации и настроечных параметров расходомеров-счетчиков;
-передача измерительной информации по аналоговым и различным цифровым интерфейсам;
-
- защита от преднамеренных и непреднамеренных изменений несанкционированного доступа.
В комплект поставки расходомеров-счетчиков может входить программный пакет PanaView для установки на операторские и инженерные станции с установленной операционной системой Windows. Программный пакет PanaView позволяет производить следующие операции:
-
- загружать в расходомеры-счетчики и сохранять из расходомеров-счетчлков конфигурационные данные;
-
- формировать протоколы и графики, основываясь на измерительной информации, хранящейся в расходомерах-счетчиках;
-
- отображать и строить графики по текущим значениям измеряемых параметров Программный пакет PanaView реализует протоколы связи IDM и PanaLink и
поддерживает коммуникационные интерфейсы связи RS232, RS484, Ethernet
инфракрасный интерфейс связи.
дать
При установке расходомеров-счетчиков на трубопроводе необходимо с об л к, требования к длинам прямых участков, рекомендованные заводом-изготовителем. Информацию о длинах прямолинейных участков до и после места установки расходомеров-счетчиков можно найти в руководстве по эксплуатации.

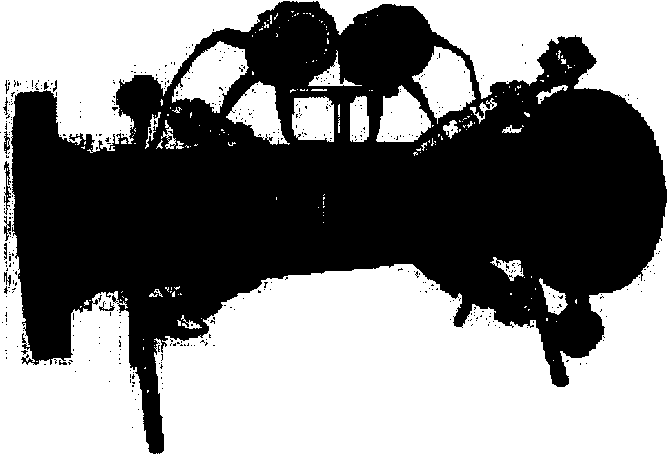

Рисунок 1 - Внешний вид расходомера-счетчика
Пломбирование осуществляют с помощью проволоки и свинцовой (пластмасса

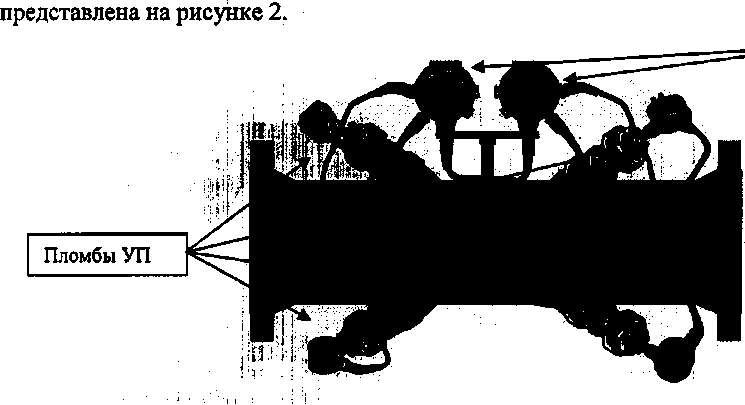

Пломбирование осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы. Схема пломбирования расходомеров-счетчиков газа ультразвуковых УЗР-ИГМ878
Рисунок 2 - Схема пломбирования расходомеров-счетчиков газа ультразвуковых УЗР-ИГМ878
|
Пломбы ЭВЕ |
ПО), по
Расходомеры-счетчики имеют встроенное программное обеспечение (далее -ПО расходомеров-счетчиков имеет уровень защиты С по МИ 3286-2010. Защита расходомеров-счетчиков от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется путем аутентификации (введением пароля администратора), ведения доступного только для чтения журнала событий и ошибок. Возможность внесения преднамеренных и непреднамеренных изменений в ПО расходомеров-счетчиков исключается наличием в расходомерах-счетчиках функции определения целостности ПО при включении и ограничением свободного доступа к цифровым интерфейсам связи.
L
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового ИД( тификатора Г |
;н-0 |
|
ПО расходомеров-счетчиков |
INST |
1.G |
CC27EDA3 |
CRC-32 | |
|
FPGA |
1.А |
A1AC425D |
CRC-32 | ||
|
DSP |
1.D |
A6E1FAA9 |
CRC-32 | ||
|
BOOT |
1.D |
3C3F3D86 |
CRC-32 |
Примечание - Номер версии и контрольная сумма ПО зависит от модели расходомера-счетчика.
Идентификационные данные ПО расходомеров-счетчиков приведены в таблице Таблица 1 - Идентификационные данные ПО
Метрологические и технические характеристики
Метрологические и технические характеристики, в том числе показатели точности, расходомеров-счетчиков представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение | |
|
Диаметр условного прохода трубопровода (Ду), мм |
от 100 до 600 более 600 до 10001) | |
|
Количество каналов измерения расхода |
2;41) | |
|
Диапазон измерений скорости, м/с |
от 0,72 до 36 (для Ду от 100 до 250 мь от 0,45 до 27 (для Ду от 300 до 1000 м |
0 и) |
|
Температура измеряемой среды, °C |
от -30 до +80 | |
|
Максимальное давление измеряемой среды, МПа |
1,6; 10; 14,3” | |
|
Пределы допускаемой относительной погрешности измерений скорости, объемного расхода (объема) при рабочих условиях, %: — ОТ 0,lQmax ДО Qmax ; ~ ОТ Qmin ) ДО 0,1 Qmax |
±0,5 ±1 | |
|
Пределы допускаемой приведенной погрешности аналогового канала ввода (от 0/4 до 20 мА), % |
±0,1 | |
|
Пределы допускаемой приведенной погрешности аналогового канала вывода (от 0/4 до 20 мА), % |
±0,1 | |
|
Температура окружающей среды, °C |
от -40 до +60 | |
|
Температура хранения, °C |
от -55 до +75 | |
|
Входные сигналы |
Аналоговый (от 0/4 до 20 мА) | |
|
Выходные сигналы |
Аналоговый (от 0/4 до 20 мА), частотн] |
>1Й, |
|
Наименование характеристики |
Значение | |
|
импульсный, дискретный | ||
|
Цифровые интерфейсы связи |
Двунаправленная RS485 или RS232. RS485 Modbus | |
|
Параметры электропитания:
|
220 (±10%) 50±1 Гц от 12 до 48 | |
|
Потребляемая мощность, Вт, не более |
20 | |
|
Защита ЭВБ по ГОСТ 14254-96 |
IP66 | |
|
Маркировка взрывозащиты ЭВБ по ГОСТ Р 51330.13-99 |
lExdIICT6/T5 | |
|
Габаритные размеры ЭВБ, мм, не более |
208x208x168 | |
|
Масса ЭВБ, кг, не более |
4,5 | |
|
Средний срок службы, лет, не менее |
10 | |
|
Примечание - Если измеряемый параметр выводится в виде аналогового сигнала (от до 20 мА) для регистрации на внешний прибор, при расчете погрешности измерев необходимо учитывать составляющую, вызванную погрешностью цифро-аналогов преобразования. Комплектуется по спецзаказу. 2) Максимальный измеряемый объемный расход. Минимальный измеряемый объемный расход. |
0/4 [ИЙ эго | |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус ЭВБ расходомеров-счетчиков в виде голографической наклейки.
Комплектность средства измеренийКомплектность расходомеров-счетчиков представлена в таблице 3. Таблица 3 - Комплектность
|
Наименование |
Количество | |
|
Расходомер-счетчик газа ультразвуковой УЗР-ИГМ878 |
1 шт. | |
|
Труба с фланцами до расходомера-счетчика длиной 10DN или более1) |
1 шт. или 2 шт. |
2) |
|
Труба с фланцами после расходомера-счетчика длиной 5 DNl) |
1 шт. | |
|
Формирователь потока СРА 50Е1} |
1 шт. или 2 шт. |
2) |
|
Расходомеры-счетчики газа ультразвуковые УЗР-ИГМ878. Руководство по эксплуатаций. Редакция № 1.4.2016 |
1 экз. | |
|
МП 74-30151-2013. , расходомеры-счетчики газа ультразвуковые УЗР-ИГМ878. Методика поверки |
1 экз. | |
|
Программный пакет PanaView для конфигурирования, параметризации и диагностики расходомеров-счетчиков (по заказу) |
1 экз. | |
|
Поставляется по заказу; 2) Для использования при измерении двунаправленного потока. | ||
осуществляется по документу МП 74-30151-2013 «Государственная система обеспечения единства измерений. Расходомеры-счетчики газа ультразвуковые УЗР-ИГМ878. Методака
поверки», утвержденному ГЦИ СИ ООО «Метрологический центр СТП» 27 декабря 2013 г.
Перечень основных средств поверки (эталонов):
-поверочная расходомерная установка, диапазон воспроизводимого объемного расхода должен соответствовать рабочему диапазону поверяемого расходомера-счетчика, пределы допускаемой относительной погрешности ±0,3 %;
- калибратор многофункциональный MC5-R:
а) диапазон воспроизведения силы постоянного тока от 0 до 25 мА, пределы допускаемой основной погрешности воспроизведения ±(0,02 % показания + +1 мкА);
б) диапазон измерений силы постоянного тока ±100 мА, пределы допускаемой основной погрешности измерений ±(0,02 % показания + + 1,5 мкА);
в) диапазон измерений частотного сигнала от 0,0028 Гц до 50 кГц, пределы допускаемой основной погрешности ±0,01 % показания;
г) счет импульсов до 9999999 имп., погрешность подсчета импульсов отсутствует.
Знак поверки наносится на свидетельство о поверке.
Метод измерений расходомеров-счетчиков описан в руководстве по эксплуатации расходомеров-счетчиков.
ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ГОСТ Р 51330.0-99 Электрооборудование взрывозащищенное. Часть 0. Общие требования
ГОСТ Р 51330.1-99 Электрооборудование взрывозащищенное.
Взрывозащита вида «взрывонепроницаемая оболочка»
ГОСТ Р'51330.13-99 Электрооборудование взрывозащищенное.
Электроустановки во взрывоопасных зонах (кроме подземных выработок)
ТУ 4213-028-66116684-12 Расходомеры-счетчики газа
УЗР-ИГМ878. Технические условия
Часть
Часть
1.
14.
ультразвуковые
ООО «Промучет» ИНН 5009074461
142000, Московская область, г. Домодедово, ул. Школьная, д.23 тел. (495) 978-42-03,:факс (985) 261-69-86 http://www.promuchet.ru
Испытательный центрГЦИ СИ ООО «Метрологический центр СТП»
420017, г. Казань, ул. Петербургская, д. 50, корп. 5
тел. (843) 214-20-98, факс (843) 227-40-10
e-mail: office@ooostp.ru, http://www.ooostp.ru
по
от
Аттестат аккредитации ГЦИ СИ ООО «Метрологический центр СТП» проведению испытаний средств измерений в целях утверждения типа №30151-Г 01.10.2011г.
