МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

01 ноября 7071 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  собой.

• 4. Контроль за

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ Ф 1

Сертификат: 028BB28700AOAC3E9843FA50B54H06F4C

Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

к______________________ ->

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «01» ноября 2021 г. № 2453

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» ноября 2021 г. № 2453

Лист № 1 Регистрационный № 48026-11 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы лабораторные ВК

Весы лабораторные ВК (далее - весы) предназначены для статических измерений массы.

Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сопротивления тензорезисторов, преобразуемого в аналоговый электрический сигнал. Электрический сигнал, пропорциональный массе взвешиваемого объекта, поступает на вход вторичного преобразователя для обработки и индикации результатов измерений.

Весы состоят из весоизмерительного датчика, индикатора, грузоприемного и грузопередающего устройств. Грузоприемное устройство состоит из грузоприемной платформы (металлической чашки) и держателя платформы. Грузопередающее устройство состоит из направляющих, обеспечивающих вертикальное воздействие на датчик.

Индикатор обеспечивает электрическое питание датчика, аналого-цифровое преобразование его сигнала, обработку и индикацию результатов измерений.

Девять модификаций весов различаются максимальными, минимальными нагрузками и (или) числом поверочных делений: ВК-150.1, ВК-300, ВК-300.1, ВК-600, ВК-600.1, ВК-1500, ВК-1500.1, ВК-3000, ВК-3000.1

Модификации ВК-150.1, ВК-300, ВК-300.1, ВК-600, ВК-600.1 оснащены ветрозащитными экранами.

Весы оснащены следующими устройствами:

• - устройство первоначальной установки нуля;

• -  полуавтоматическое устройство установки нуля;

• - устройство слежения за нулем;

• - устройство выборки массы тары;

• - устройство установки по уровню весов (индикатор уровня и регулируемые по высоте ножки);

• -  полуавтоматическое устройство юстировки чувствительности.

Весы реализуют следующие функции:

• -  процентное взвешивание;

• - счетный режим.

Весы снабжены интерфейсом RS232С для подключения весов к персональному компьютеру.

В весах предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки)) двумя средствами:

1) Весы снабжены программным четырехразрядным несбрасываемым счетчиком, показания которого увеличиваются на единицу при каждой юстировке (рисунок 1). Для контроля показаний счетчика (кода юстировки) включают весы и во время прохождения теста нажимают кнопку штучного взвешивания - Щ. Код юстировки отобразится на цифровом индикаторе.

2) Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются поверителем. Схема пломбирования от несанкционированного доступа и обозначение места для нанесения оттиска клейма приведена на рисунке 2.

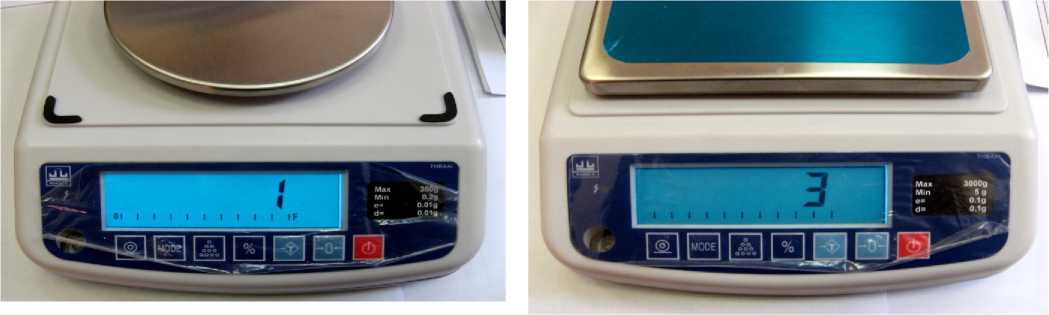

Рисунок 1 - Индикация кода юстировки

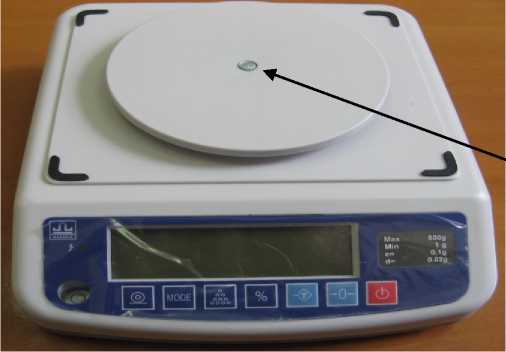

Рисунок 2 - Схема пломбирования от несанкционированного доступа и обозначение места для нанесения оттиска клейма.

Место нанесения оттиска поверительного клейма - под металлической чашкой грузо приемного устройства

Рисунок 3 - Общий вид весов

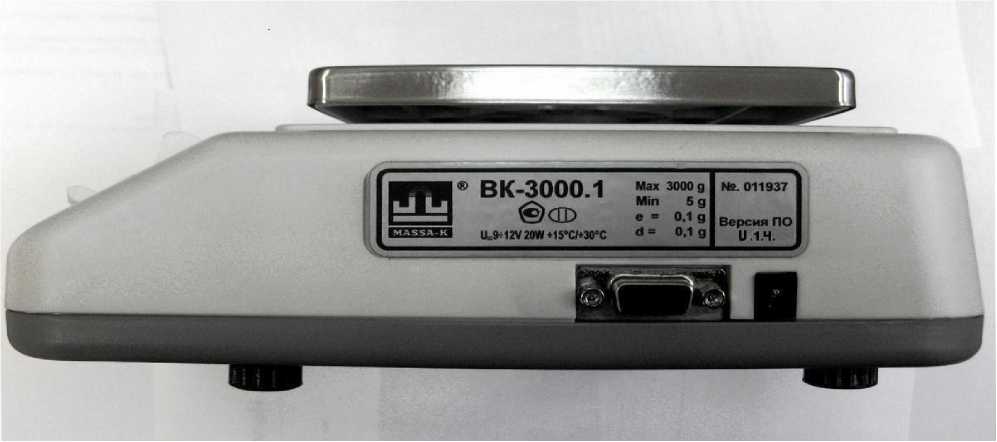

Рисунок 4 - Общий вид весов. Маркировка весов

Маркировка весов производится на фирменной, разрушающейся при снятии, пластине (Рис. 2), на которой нанесено:

• -  торговая марка изготовителя;

• -  класс точности;

• -  модификация весов;

• -  максимальная нагрузка (Max);

• -  минимальная нагрузка (Min);

• -  поверочное деление (e);

• -  действительная цена деления (d);

• - знак утверждения типа;

• - входное напряжение и потребляемая мощность;

• - предельные значения температуры;

• -  серийный номер весов;

• -  версия программного обеспечения.

В весах лабораторных ВК встроенное программное обеспечение (ПО). Используется в стационарной (закрепленной) аппаратной части с определенными программными средствами и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после поверки).

Таблица 1 - Идентификационные данные ПО

Идентификация программы: после включения весов на индикаторе отображается максимальная нагрузка весов, в правом нижнем углу версия программного обеспечения U.1.4, затем высвечивается контрольная сумма 1ЕЕ485. При несанкционированном вмешательстве в ПО изменяется контрольная сумма программы.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

грешности весов (mpe) при поверке приведены в таблице 2.

• 3. Предел допускаемого размаха...............................................................|mpe|

• 4. Диапазон устройства выборки массы тары........................................от 0 до Max

• 5. Диапазон устройства первоначальной установки нуля не превышает.......20 % Мах

• 6. Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за

нулем не превышает...................................................................................4 % Мах

• 7. Время установления показаний, с

• 8. Условия эксплуатации:

• - предельные значения температуры (Tmin, Tmax), °С................................+ 15, + 30

• - относительная влажность воздуха, %...................................................от 30 до 80

• 9. Потребляемая мощность, В^А , не более

• 10. Параметры электропитания:

1) от сети переменного тока (через адаптер):

• - напряжением, В.....................................................................230

• - частотой, Гц..........................................................................50

2 ) автономное от аккумуляторной батареи напряжением, В....... ..............6,0

• 11. Вероятность безотказной работы за 2000 ч

• 12. Средний срок службы весов, лет

Таблица 2

• 13. Значения массы и размеров весов для различных модификаций приведены в таблице 3

Таблица 3

наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на фирменную пластину, закрепляемую на корпусе весов.

Комплектность средства измерений

Приведены в разделе 8 «Работа с весами» Руководства по эксплуатации «Весы лабораторные ВК. Руководства по эксплуатации».

ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерений массы

Технические условия ТУ 4274-025-27450820-2010 «Весы лабораторные ВК. Технические условия»

Акционерное общество «МАССА-К» (АО «МАССА-К»)

Адрес: 194044, г. Санкт-Петербург, Пироговская набережная, д.15 Литер А

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» Регистрационный номер 30001-10

Адрес: Санкт-Петербург, 190005, Московский пр., 19

Тел: +7 812 251-7601, + 7 812 327-5835, факс: +7 812 713-0114

E-mail: info@vniim.ru, http://www.vniim.ru
